2010 Alfa Romeo 159 Drift- och underhållshandbok (in Swedish)

15
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING

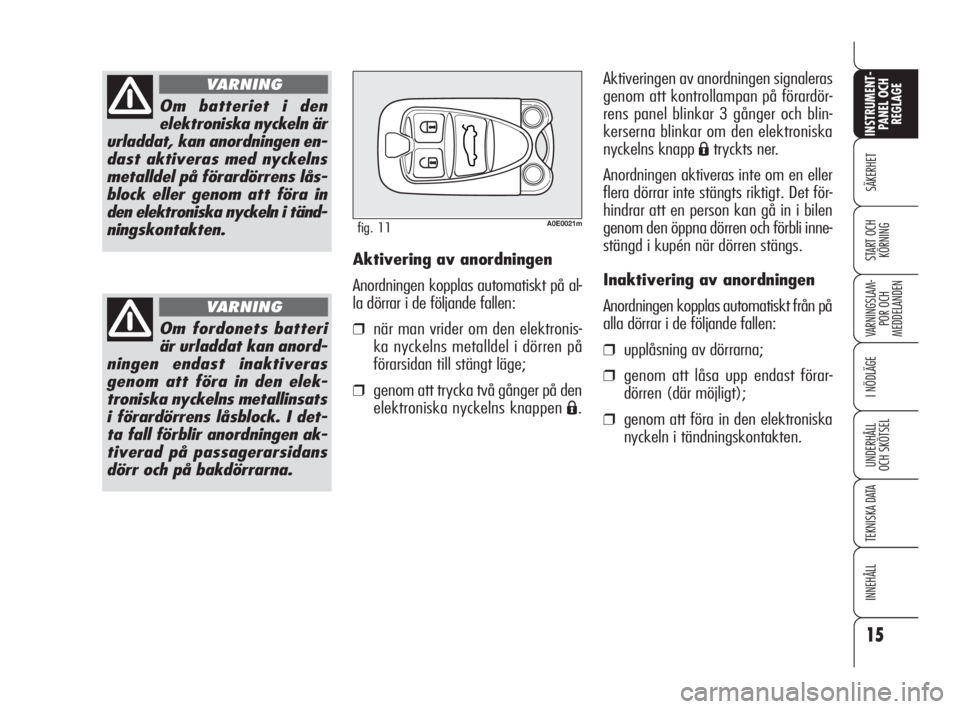

Om batteriet i den
elektroniska nyckeln är
urladdat, kan anordningen en-
dast aktiveras med nyckelns
metalldel på förardörrens lås-
block eller genom att föra in
den elektroniska nyckeln i tänd-
ningskontakten.
VARNING
Om fordonets batteri
är urladdat kan anord-
ningen endast inaktiveras
genomatt föra in den elek-
troniska nyckelns metallinsats
i förardörrens låsblock. I det-
ta fall förblir anordningen ak-
tiverad på passagerarsidans
dörr och på bakdörrarna.
VARNING
A0E0021mfig. 11
Aktiveringen av anordningen signaleras
genom att kontrollampan på förardör-
rens panel blinkar 3 gånger och blin-
kerserna blinkar om den elektroniska
nyckelns knapp
Átryckts ner.
Anordningen aktiveras inte om en eller
flera dörrar inte stängts riktigt. Det för-
hindrar att en person kan gå in i bilen
genom den öppna dörren och förbli inne-
stängd i kupén när dörren stängs.
Inaktivering av anordningen
Anordningen kopplas automatiskt från på
alla dörrar i de följande fallen:
❒upplåsning av dörrarna;
❒genom att låsa upp endast förar-
dörren (där möjligt);
❒genom att föra in den elektroniska
nyckeln i tändningskontakten. Aktivering av anordningen
Anordningen kopplas automatiskt på al-
la dörrar i de följande fallen:
❒när man vrider om den elektronis-
ka nyckelns metalldel i dörren på
förarsidan till stängt läge;
❒genom att trycka två gånger på den
elektroniska nyckelns knappen
Á.
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 15

(*) På vissa versioner går det att ställa in en upplåsning av endast förardörren med hjälp av fordonets inställningsmeny (se avsnittet ”Inställbar fler-
funktionell display” i detta kapitel). I detta fall kommer endast förardörren att låsas upp när knappen Átrycks ner och den elektroniska nyckelns
metalldel vrids moturs. För att låsa upp alla dörrar måste knappen Ëtryckas ner två gånger inom 1 sekund eller vrid den elektroniska nyckelns
mekaniska insats två gånger moturs.
UPPMÄRKSAMMAManövrarna för att sänka rutorna och öppna soltaket kan utföras vid en upplåsning av dörrarna. Rutorna dras upp och soltaket stängs
vid en låsning av dörrarna.

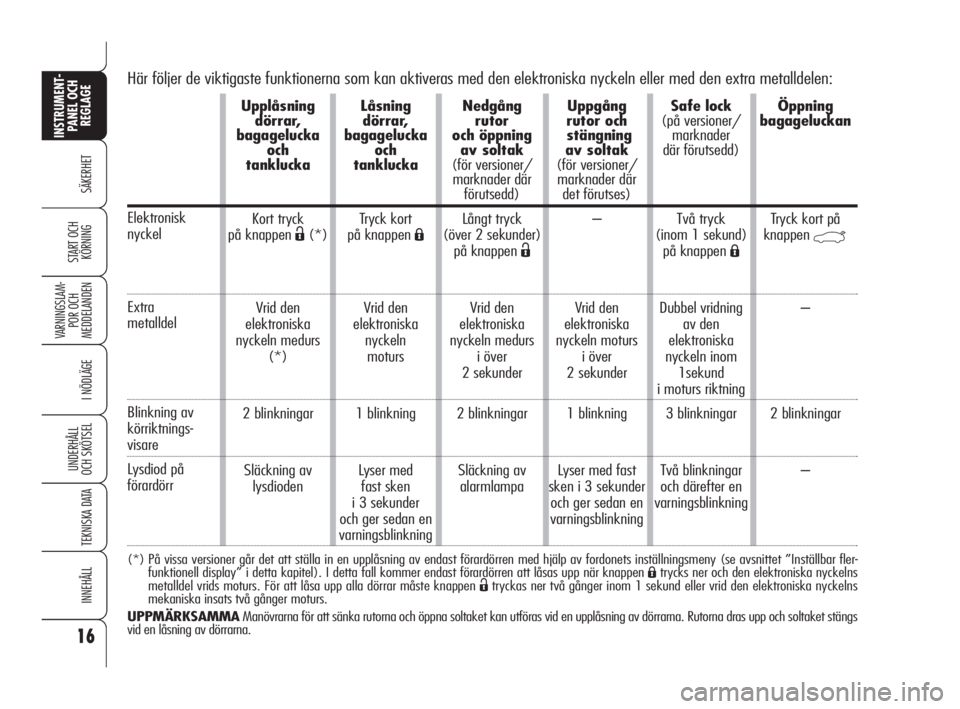

Här följer de viktigaste funktionerna som kan aktiveras med den elektroniska nyckeln eller med den extra metalldelen:
16
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
Upplåsning
dörrar,
bagagelucka
och
tanklucka
Kort tryck
på knappen
Ë(*)
Vrid den
elektroniska
nyckeln medurs
(*)
2 blinkningar
Släckning av
lysdioden Låsning
dörrar,
bagagelucka
och
tanklucka
Tryck kort
på knappen Á
Vrid den
elektroniska
nyckeln
moturs
1 blinkning
Lyser med
fast sken
i 3 sekunder
och ger sedan en
varningsblinkningNedgång
rutor
och öppning
av soltak
(för versioner/
marknader där
förutsedd)
Långt tryck
(över 2 sekunder)
på knappen
Ë
Vrid den
elektroniska
nyckeln medurs
i över
2 sekunder
2 blinkningar
Släckning av
alarmlampaUppgång
rutor och
stängning
av soltak
(för versioner/
marknader där
det förutses)
–
Vrid den
elektroniska
nyckeln moturs
i över
2 sekunder
1 blinkning
Lyser med fast
sken i 3 sekunder
och ger sedan en
varningsblinkningSafe lock
(på versioner/
marknader
där förutsedd)
Två tryck
(inom 1 sekund)
på knappen
Á
Dubbel vridning
av den
elektroniska
nyckeln inom
1sekund
i moturs riktning
3 blinkningar
Två blinkningar
och därefter en
varningsblinkningÖppning
bagageluckan
Tryck kort på
knappen
`
–
2 blinkningar
–
Elektronisk
nyckel
Extra
metalldel
Blinkning av
körriktnings-
visare
Lysdiod på
förardörr
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 16

17
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING

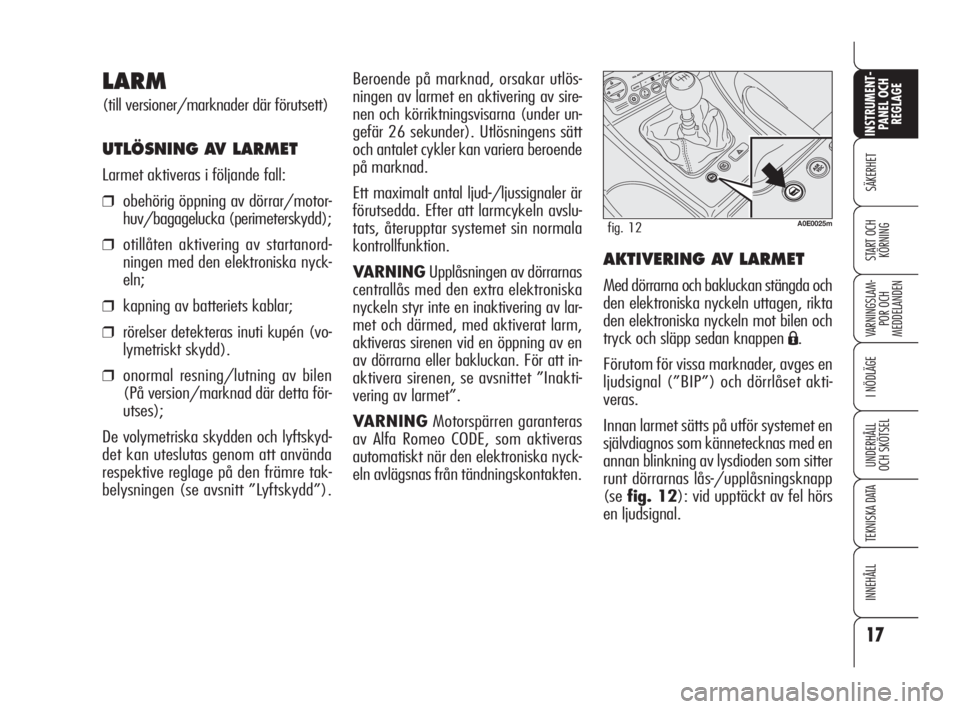

Beroende på marknad, orsakar utlös-
ningen av larmet en aktivering av sire-
nen och körriktningsvisarna (under un-
gefär 26 sekunder). Utlösningens sätt
och antalet cykler kan variera beroende
på marknad.
Ett maximalt antal ljud-/ljussignaler är
förutsedda. Efter att larmcykeln avslu-
tats, återupptar systemet sin normala
kontrollfunktion.
VARNINGUpplåsningen av dörrarnas
centrallås med den extra elektroniska
nyckeln styr inte en inaktivering av lar-
met och därmed, med aktiverat larm,
aktiveras sirenen vid en öppning av en
av dörrarna eller bakluckan. För att in-
aktivera sirenen, se avsnittet ”Inakti-
vering av larmet”.
VARNINGMotorspärren garanteras
av Alfa Romeo CODE, som aktiveras
automatiskt när den elektroniska nyck-
eln avlägsnas från tändningskontakten.
AKTIVERING AV LARMET
Med dörrarna och bakluckan stängda och
den elektroniska nyckeln uttagen, rikta
den elektroniska nyckeln mot bilen och
tryck och släpp sedan knappen
Á.
Förutom för vissa marknader, avges en
ljudsignal (”BIP”) och dörrlåset akti-
veras.
Innan larmet sätts på utför systemet en
självdiagnos som kännetecknas med en
annan blinkning av lysdioden som sitter
runt dörrarnas lås-/upplåsningsknapp
(se fig. 12): vid upptäckt av fel hörs
en ljudsignal.
LARM
(till versioner/marknader där förutsett)
UTLÖSNING AV LARMET
Larmet aktiveras i följande fall:
❒obehörig öppning av dörrar/motor-
huv/bagagelucka (perimeterskydd);
❒otillåten aktivering av startanord-
ningen med den elektroniska nyck-
eln;
❒kapning av batteriets kablar;
❒rörelser detekteras inuti kupén (vo-
lymetriskt skydd).
❒onormal resning/lutning av bilen
(På version/marknad där detta för-
utses);
De volymetriska skydden och lyftskyd-
det kan uteslutas genom att använda
respektive reglage på den främre tak-
belysningen (se avsnitt ”Lyftskydd”).
A0E0025mfig. 12
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 17

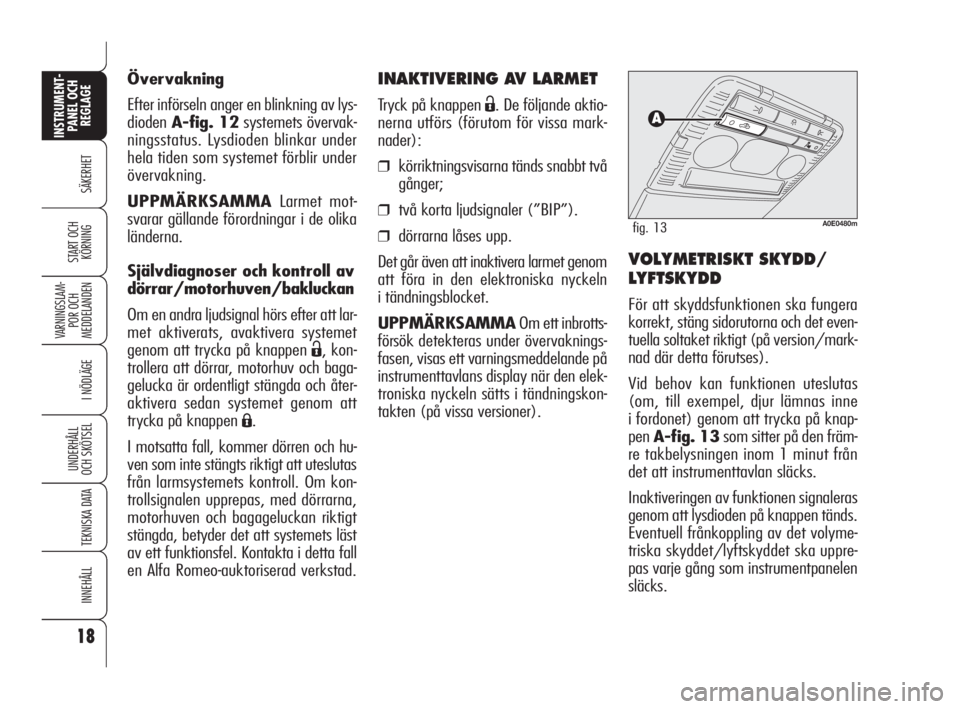

INAKTIVERING AV LARMET
Tryck på knappen Ë. De följande aktio-
nerna utförs (förutom för vissa mark-
nader):
❒körriktningsvisarna tänds snabbt två
gånger;
❒två korta ljudsignaler (”BIP”).
❒dörrarna låses upp.
Det går även att inaktivera larmet genom
att föra in den elektroniska nyckeln
i tändningsblocket.
UPPMÄRKSAMMAOm ett inbrotts-
försök detekteras under övervaknings-
fasen, visas ett varningsmeddelande på
instrumenttavlans display när den elek-
troniska nyckeln sätts i tändningskon-
takten (på vissa versioner).
VOLYMETRISKT SKYDD/
LYFTSKYDD
För att skyddsfunktionen ska fungera
korrekt, stäng sidorutorna och det even-
tuella soltaket riktigt (på version/mark-
nad där detta förutses).
Vid behov kan funktionen uteslutas
(om, till exempel, djur lämnas inne
i fordonet) genom att trycka på knap-
pen A-fig. 13som sitter på den främ-
re takbelysningen inom 1 minut från
det att instrumenttavlan släcks.
Inaktiveringen av funktionen signaleras
genom att lysdioden på knappen tänds.
Eventuell frånkoppling av det volyme-
triska skyddet/lyftskyddet ska uppre-
pas varje gång som instrumentpanelen
släcks. Övervakning
Efter införseln anger en blinkning av lys-
dioden A-fig. 12systemets övervak-
ningsstatus. Lysdioden blinkar under
hela tiden som systemet förblir under
övervakning.
UPPMÄRKSAMMALarmet mot-
svarar gällande förordningar i de olika
länderna.
Självdiagnoser och kontroll av
dörrar/motorhuven/bakluckan
Om en andra ljudsignal hörs efter att lar-
met aktiverats, avaktivera systemet
genom att trycka på knappen
Ë, kon-
trollera att dörrar, motorhuv och baga-
gelucka är ordentligt stängda och åter-
aktivera sedan systemet genom att
trycka på knappen
Á.
I motsatta fall, kommer dörren och hu-
ven som inte stängts riktigt att uteslutas
från larmsystemets kontroll. Om kon-
trollsignalen upprepas, med dörrarna,
motorhuven och bagageluckan riktigt
stängda, betyder det att systemets läst
av ett funktionsfel. Kontakta i detta fall
en Alfa Romeo-auktoriserad verkstad.
18
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
A0E0480mfig. 13
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 18

19
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
TÄNDNINGS-
KONTAKT
Tändningskontakten sitter på instru-
mentpanelen och består av:
❒den elektroniska nyckelns A-fig. 14
läsare (sitter vid sidan av ratten);
❒knappen START/STOP(sitter
under den elektroniska nyckelns
läsare).
UPPMÄRKSAMMAFör att undvika
en onödig urladdning av batteriet, läm-
na inte den elektroniska nyckeln i tänd-
ningskontakten när fordonet stängts av.
FRÅNKOPPLING
AV LARMET
För att helt koppla bort larmet t.ex. när
bilen inte ska användas under en läng-
re tid, lås bilen genom att vrida metal-
linsatsen (inuti den elektroniska nyck-
eln) i låset på förardörren.
TYPGODKÄNNANDE
Enligt gällande lagstiftning i varje land
ifråga om radiofrekvens, för marknader
i vilka en märkning av sändaren krävs
står typgodkännandets nummer på kom-
ponenten. För vissa versioner/marknader,
kan kodmärkningen stå på sändaren
och/eller på mottagaren.
A0E0219mfig. 14
Vid åverkan på tänd-
ningskontakten t.ex ef-
ter inbrottsförsök, ska man
lämna bilen till auktoriserad
verkstad för Alfa Romeo för
kontroll innan man kör bilen
igen.
VARNING
Ta alltid med den elek-
troniska nyckeln när du
stiger ur bilen för att undvika
att någon oavsiktligt aktive-
rar kontrollerna. Kom ihåg att
dra åt handbromsen. Om for-
donet är parkerat i en upp-
försbacke, lägg i 1:an, medan
om fordonet är parkerat i ned-
försbacke, ska du lägga i back-
en. Lämna aldrig kvar barn
i bilen utan tillsyn.
VARNING
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 19

VARNING Om kontrollampan Ytänds
när den elektroniska nyckeln förs in
i tändningskontakten (på vissa versio-
ner visas ett meddelande på displayen),
kontrollera att rätt elektronisk nyckel har
satts i tändningskontakten. Kontakta en
auktoriserad Alfa Romeo-verkstad om
problemet kvarstår.
SLÄCKNING AV
INSTRUMENTPANELEN
Med släckt motor och med släppt kopp-
lings- och bromspedal, tryck på knap-
penSTART/STOPeller dra ut den
elektroniska nyckeln från tändnings-
kontakten.
Efter några sekunder släcks instrument-
panelens display progressivt.
VARNINGOm instrumentpanelen in-
te släcks, kontakta en auktoriserad Alfa
Romeo-verkstad.
TÄNDNING AV
INSTRUMENTPANELEN
Gör så här:
❒sätt i den elektroniska nyckeln i tänd-
ningskontakten;
❒om den elektroniska nyckeln redan
sitter i, tryck på knappen START/
STOP utan att trycka på kopplings-
eller bromspedalen.
När du lämnar fordonet och instrument-
panelen förblir tänd, kommer de elek-
triska och elektroniska anläggningarna
att inaktiveras efter ungefär 1 timma så
att batteriet inte laddas ur.
VARNING Kom ihåg att alltid sätta
i den elektroniska nyckeln riktigt i tänd-
ningskontakten tills den blockeras.
VARNINGOm instrumentpanelen in-
te tänds, kontakta en auktoriserad Alfa
Romeo-verkstad.
20
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
A0E0028mfig. 15
MOTORSTART
Se beskrivningen i avsnittet ”Start av
motorn” i kapitlet ”Start och körning”.
KNAPPEN START/STOP
fig. 15
Knappen START/STOP, som sitter på
panelen, har som funktion att styra ak-
tiveringen av fordonets elektriska system
och start/stopp av motorn.
Knappen START/STOPhar en lysande
ring. Den tänds tillsammans med instru-
menttavlan när fordonet kan startas.
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 20

Alla slags åtgärder inom
eftermarknad som på-
verkar styrning eller styrkolon-
nen (t ex montering av stöld-
skydd) är absolut förbjudna.
Utöver en försämring av syste-
mets prestanda och garantin,
kan detta orsaka allvarliga sä-
kerhetsproblem och bristande
överensstämmelse med bilens
typgodkännande.
VARNING
21
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
på displayen tillsammans med ett med-
delande). Kontakta i detta fall en auk-
toriserad Alfa Romeo-verkstad.
UPPMÄRKSAMMAKontrollam-
pan
>tänds på instrumentpanelen (där
förutsedd) efter ett försök att tända in-
strumentpanelen och/eller motorn (el-
ler alternativt, på vissa versioner, visas
meddelandet ”Fordonets skyddssystem
är inte tillgängligt” på displayen). Upp-
repa åtgärden genom att röra ratten för
att lättare frigöra ratten. Visningen av
meddelandet på displayen äventyrar
inte rattlåsets funktion.
INSTALLERADE
INSTRUMENT
VARVRÄKNARE
Varvräknaren ger indikationer gällande
motorvarvtalet. När varvräknarens visare
står på rött område på den nedre skalan,
fungerar motorn på för högt motorvarv vil-
ket kan skada de mekaniska delarna: det
rekommenderas att inte hålla motorn på
det varvtal som anges av varvräknaren.
UPPMÄRKSAMMADen elektronis-
ka insprutningens kontrollsystem block-
erar progressivt bränsleflödet när motorn
står på ”övervarvning” (varvräknarens
visare på rött område) med följande pro-
gressiva effektförluster på själva motorn
så att varvtalet ställs under säkerhets-
gränsen.
Varvräknaren, med motorn på minimalt
motorvarvtal, kan ange en stegvis eller
plötslig ökning av varvtalet beroende på
situation. Detta beteende är normalt och
skall inte väcka bekymmer eftersom det
kan uppstå till exempel när klimatanlägg-
ningen eller elfläkten aktiveras. I dessa fall
skyddar en långsam variation av varven
batteriladdningens tillstånd.

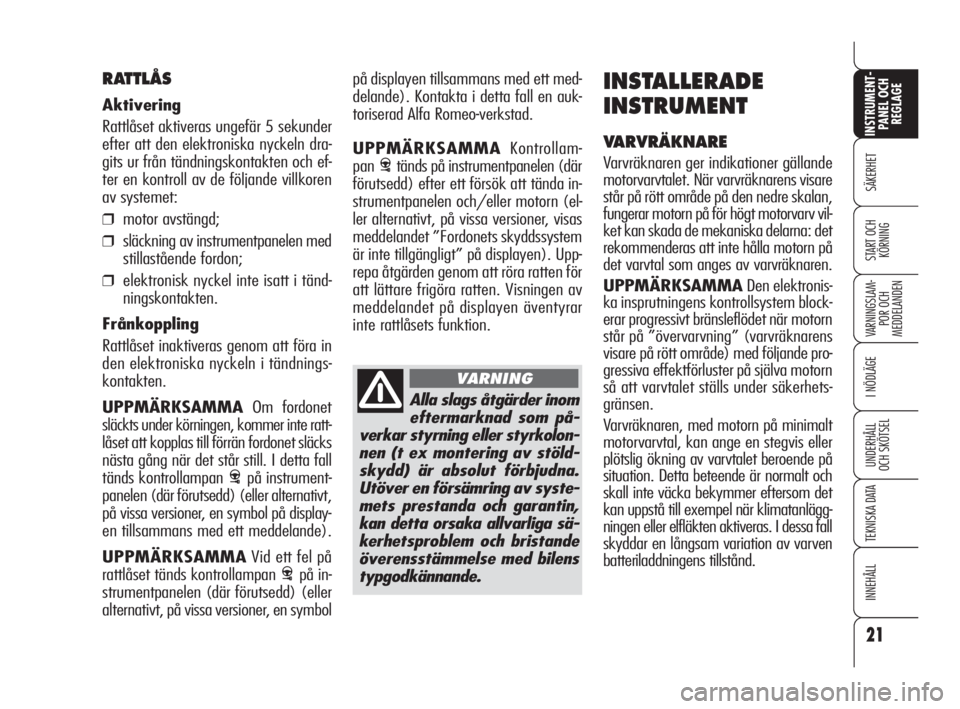

RATTLÅS
Aktivering
Rattlåset aktiveras ungefär 5 sekunder
efter att den elektroniska nyckeln dra-
gits ur från tändningskontakten och ef-
ter en kontroll av de följande villkoren
av systemet:
❒motor avstängd;
❒släckning av instrumentpanelen med
stillastående fordon;
❒elektronisk nyckel inte isatt i tänd-
ningskontakten.
Frånkoppling
Rattlåset inaktiveras genom att föra in
den elektroniska nyckeln i tändnings-
kontakten.
UPPMÄRKSAMMAOm fordonet
släckts under körningen, kommer inte ratt-
låset att kopplas till förrän fordonet släcks
nästa gång när det står still. I detta fall
tänds kontrollampan
>på instrument-
panelen (där förutsedd) (eller alternativt,
på vissa versioner, en symbol på display-
en tillsammans med ett meddelande).
UPPMÄRKSAMMAVid ett fel på
rattlåset tänds kontrollampan
>på in-
strumentpanelen (där förutsedd) (eller
alternativt, på vissa versioner, en symbol
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 21

22
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNINGUPPMÄRKSAMMAI vissa fall (t.ex.
vid en kraftig lutning) kan indikationen
på instrumentet skilja sig från den verk-
liga mängden som finns i tanken och va-
riationerna kan signaleras med en förse-
ning. Detta ingår i instrumentets normala
funktionsätt.
UPPMÄRKSAMMATankningen skall
av säkerhetsskäl göras med släckt mo-
tor. Om denna försiktighetsåtgärd inte
respekteras kan bränslemätaren alltid
ge en felaktig indikation. Om detta till-
stånd uppstår, tanka nästa gång med
släckt motor för att återställa rätt indi-
kation. Om rätt indikation inte återställs,
kontakta en auktoriserad Alfa Romeo-
verkstad.

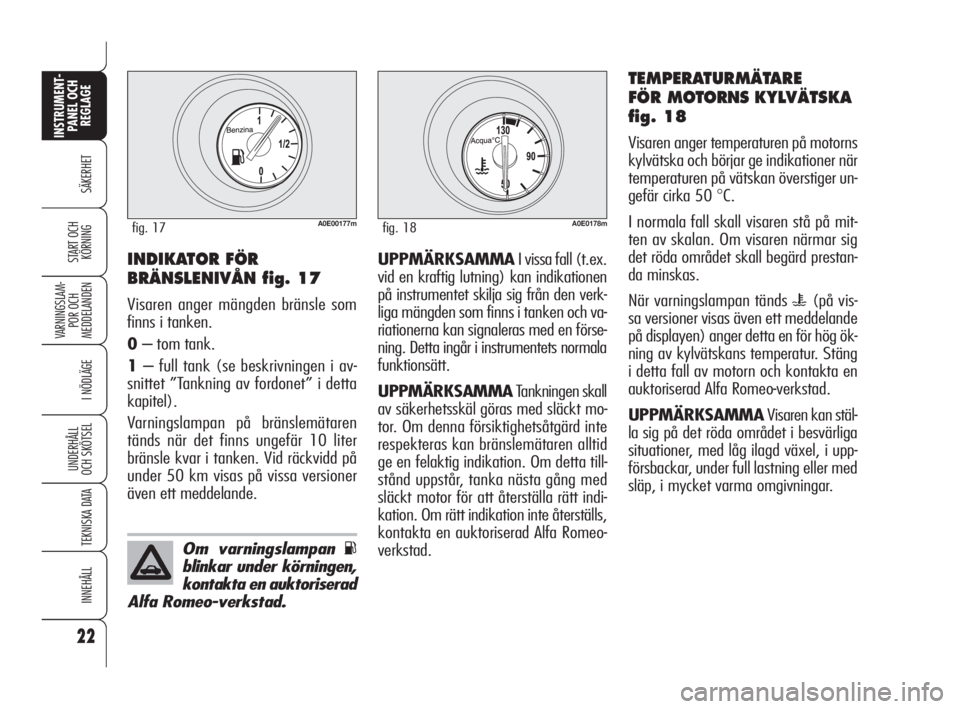

TEMPERATURMÄTARE
FÖR MOTORNS KYLVÄTSKA
fig. 18
Visaren anger temperaturen på motorns
kylvätska och börjar ge indikationer när
temperaturen på vätskan överstiger un-
gefär cirka 50
°C.
I normala fall skall visaren stå på mit-
ten av skalan. Om visaren närmar sig
det röda området skall begärd prestan-
da minskas.
När varningslampan tänds
u(på vis-
sa versioner visas även ett meddelande
på displayen) anger detta en för hög ök-
ning av kylvätskans temperatur. Stäng
i detta fall av motorn och kontakta en
auktoriserad Alfa Romeo-verkstad.
UPPMÄRKSAMMAVisaren kan stäl-
la sig på det röda området i besvärliga
situationer, med låg ilagd växel, i upp-
försbackar, under full lastning eller med
släp, i mycket varma omgivningar.
INDIKATOR FÖR
BRÄNSLENIVÅN fig. 17
Visaren anger mängden bränsle som
finns i tanken.
0– tom tank.
1– full tank (se beskrivningen i av-
snittet ”Tankning av fordonet” i detta
kapitel).
Varningslampan på bränslemätaren
tänds när det finns ungefär 10 liter
bränsle kvar i tanken. Vid räckvidd på
under 50 km visas på vissa versioner
även ett meddelande.
Om varningslampan K
blinkar under körningen,
kontakta en auktoriserad
Alfa Romeo-verkstad.
A0E00177mfig. 17A0E0178mfig. 18
001-045 Alfa 159 SV.qxd 21-07-2010 8:58 Pagina 22
