KÖRNINGHelljus
(halogenlampa)
På vissa versioner har en speciell va-
kuumpump installerats för servobrom-
sen som kräver att du tar bort, för att
kunna byta halogenlampan för vänster
helljus. Vakuumpumpen sitter vid bat-
terifacket (fig. 25).
BYTA UTVÄNDIG
LAMPA
För typ av lampa och motsvarande effekt,
se avsnittet ”Byta lampa”.
FRÄMRE STRÅLKASTARE
De främre strålkastarenheterna omfat-
tar positionsljus, halvljus, helljus och kör-
riktningsvisare.
För byte avlampor, ta bort locket genom
att vrida det moturs.
Fördelningen av lamporna i strålkasta-
renheten fig. 25/aär den följande:
AHelljus
BPositionsljus/blinkers
CHalvljus

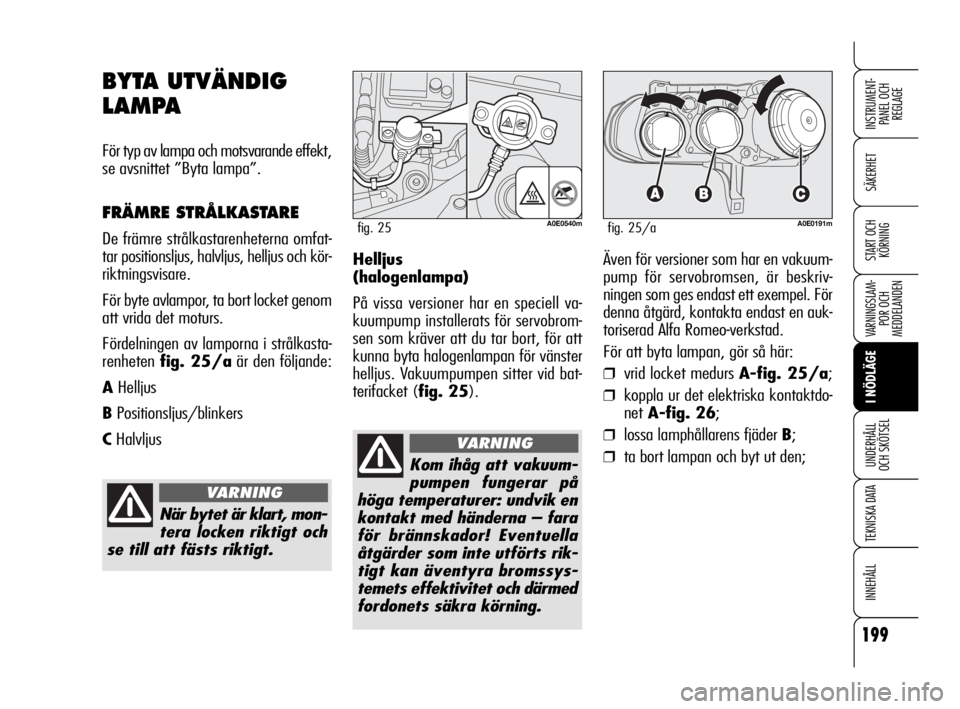

A0E0191mfig. 25/a
När bytet är klart, mon-
tera locken riktigt och
se till att fästs riktigt.
VARNING
Även för versioner som har en vakuum-
pump för servobromsen, är beskriv-
ningen som ges endast ett exempel. För
denna åtgärd, kontakta endast en auk-
toriserad Alfa Romeo-verkstad.
För att byta lampan, gör så här:
❒vrid locket medurs A-fig. 25/a;
❒koppla ur det elektriska kontaktdo-
netA-fig. 26;
❒lossa lamphållarens fjäder B;
❒ta bort lampan och byt ut den;Kom ihåg att vakuum-
pumpen fungerar på
höga temperaturer: undvik en
kontakt med händerna – fara
för brännskador! Eventuella
åtgärder som inte utförts rik-
tigt kan äventyra bromssys-
temets effektivitet och därmed
fordonets säkra körning.
VARNING
A0E0540mfig. 25
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:54 PM Page 199

Positionsljus
För att byta lampan, gör så här:
❒vrid locket medurs B -fig. 25/a;
❒lossa fliken, dra ut lampan A-fig. 27
och byt ut den;
❒sätt tillbaka lamphållaren och se till
att den klickar på plats. Kontrollera
även att lampan sitter riktigt genom
att granska strålkastaren utifrån;
❒montera skyddslocket riktigt.
200
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
A0E0193mfig. 27A0E0194mfig. 28
Främre körriktningsvisare
För att byta lampan, gör så här:
❒vrid locket medurs B-fig. 25;
❒vrid lamphållaren moturs A-fig. 28,
ta bort lampan och byt ut den;
❒sätt tillbaka lamphållaren och se till
att den klickar på plats. Kontrollera
även att lampan sitter riktigt genom
att granska strålkastaren utifrån;
❒montera skyddslocket riktigt.
A0E0223mfig. 26
❒montera den nya lampan och sätt
tillbaka lamphållarens fjäder B-
fig. 26;
❒koppla det elektriska kontaktdo-
net A;
❒montera skyddslocket riktigt.
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:54 PM Page 200

201
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
A0E0192mfig. 29
Helljus
(halogenlampa)
För att byta lampan, gör så här:
❒vrid locket medurs C-fig. 25;
❒koppla ur det elektriska kontaktdo-
net A-fig. 29;
❒lossa lamphållarens fjäder B;
❒ta bort lampan och byt ut den;
❒montera den nya lampan och
sätt tillbaka lamphållarens fjäder
B-fig. 29;man för fastsättning A-fig. 30. Fri-
gör den främre delen och ta ut ut-
rustningen;
❒vrid lamphållaren moturs B-fig. 31
och dra ut den C.
❒ta bort lampan Doch byt ut den;
❒sätt tillbaka lamphållaren B-fig. 31
i det genomskinliga skyddet C sätt
därefter tillbaka enheten och kon-
trollera att fästfjädern klickar på plats
A-fig. 30.

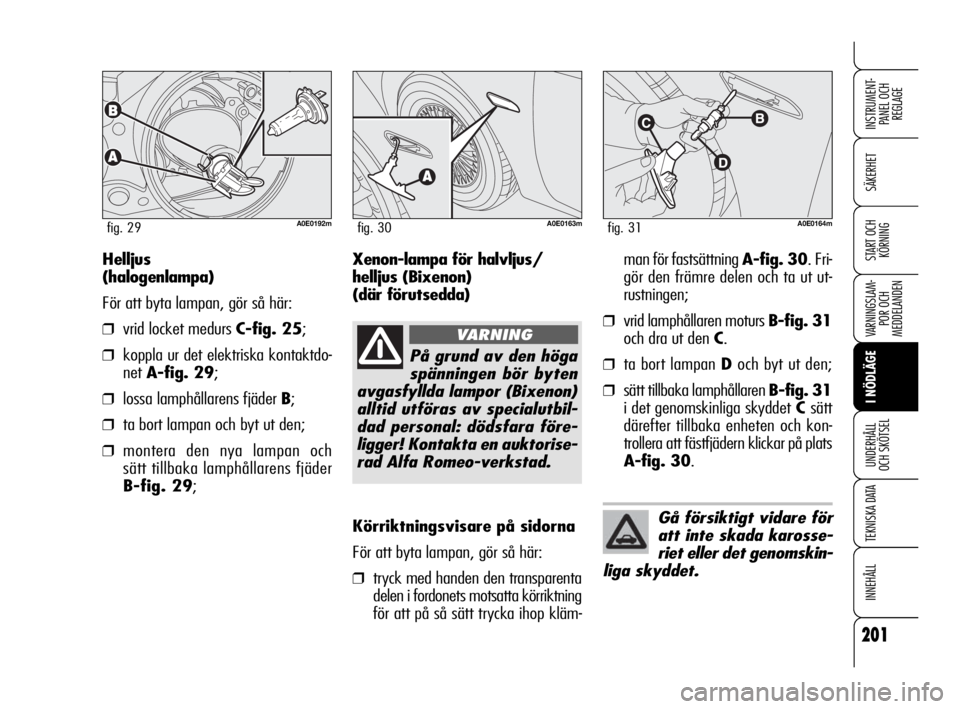

A0E0163mfig. 30A0E0164mfig. 31
Gå försiktigt vidare för
att inte skada karosse-
riet eller det genomskin-
liga skyddet.
På grund av den höga
spänningen bör byten
avgasfyllda lampor (Bixenon)
alltid utföras av specialutbil-
dad personal: dödsfara före-
ligger! Kontakta en auktorise-
rad Alfa Romeo-verkstad.
VARNING
Xenon-lampa för halvljus/
helljus (Bixenon)
(där förutsedda)
Körriktningsvisare på sidorna
För att byta lampan, gör så här:
❒tryck med handen den transparenta
delen i fordonets motsatta körriktning
för att på så sätt trycka ihop kläm-
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:54 PM Page 201

Backljus/dimbakljus
För att byta lamporna, gör så här:
❒öppna bagageluckan;
❒vrid enhetenA-fig. 33 för att öpp-
na luckan B;
❒sänk luckan och dra ut lamphålla-
ren genom att lossa fästfjädern
C-fig. 34;
STRÅLKASTARE BAK
De bakre strålkastarenheterna omfattar
backljus, dimbakljus körriktningsvi-
sare, positionsljus, registreringsskyl-
tens ljus, stoppljus och extra stoppljus
(3:e stopp).
202
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
A0E0165mfig. 33A0E0166mfig. 34
Dimljus fig. 32
(där förutsedda)
UPPMÄRKSAMMAFör ett byte av
dimljusens lampor och för en reglering
av strålkastarna, kontakta en auktoriserad
Alfa Romeo-verkstad.
A0E0196mfig. 32
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:54 PM Page 202

❒ta bort och byt lampan genom att
dra i den lätt och vrida den moturs
fig. 35:
D: backljusets lampa på passagerarsi-
dans strålkastare eller höger sida;
D: dimbakljusets lampa på förarsidans
strålkastare eller vänster sida
❒sätt tillbaka lamphållaren och fäst
den riktigt med hjälp av fästfjädern
C-fig. 34;
❒stäng luckanB-fig. 33.
203
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING

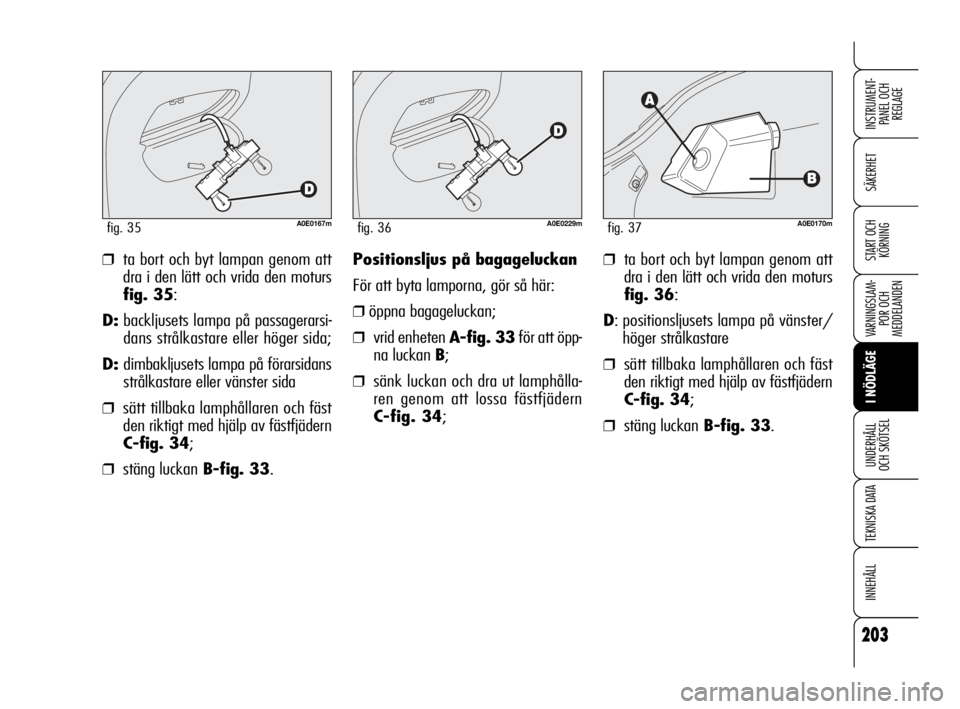

A0E0167mfig. 35A0E0170mfig. 37
Positionsljus på bagageluckan
För att byta lamporna, gör så här:
❒öppna bagageluckan;
❒vrid enheten A-fig. 33för att öpp-
na luckan B;
❒sänk luckan och dra ut lamphålla-
ren genom att lossa fästfjädern
C-fig. 34;
A0E0229mfig. 36
❒ta bort och byt lampan genom att
dra i den lätt och vrida den moturs
fig. 36:
D: positionsljusets lampa på vänster/
höger strålkastare
❒sätt tillbaka lamphållaren och fäst
den riktigt med hjälp av fästfjädern
C-fig. 34;
❒stäng luckanB-fig. 33.
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:54 PM Page 203

204
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING❒ta bort och byt lampan genom att
dra i den lätt och vrida den moturs
fig. 39:
Elampa för positionsljus/stoppljus;
Flampa för körriktningsvisare.
❒sätt tillbaka lamphållaren och fäst
den riktigt med hjälp av fästfjädern
D-fig. 38;
❒sätt tillbaka skyddslocket B-fig. 37
och skruva fast skruven A;Nummerplåtsbelysning
För att byta lamporna, gör så här:
❒använd en platt skruvmejsel som
skyddas med en trasa på enheten
A-fig. 40för att dra ut gruppen B;
❒dra ut lamphållarenC-fig. 41
genom att vrida den lätt och byt ut
lampan Dsom trycks på plats.

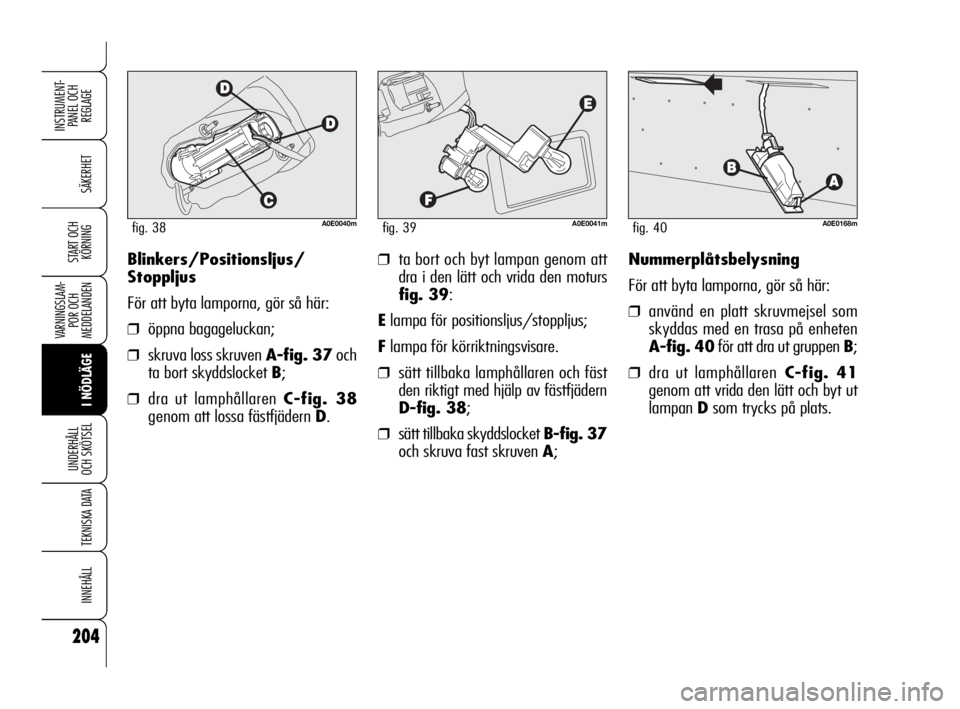

A0E0041mfig. 39A0E0168mfig. 40
Blinkers/Positionsljus/
Stoppljus
För att byta lamporna, gör så här:
❒öppna bagageluckan;
❒skruva loss skruven A-fig. 37och
ta bort skyddslocket B;
❒dra ut lamphållaren C-fig. 38
genom att lossa fästfjädern D.
A0E0040mfig. 38
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 204

205
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNINGExtra stoppljus (3:e stopp)
Kontakta auktoriserad verkstad för Alfa
Romeo för att byta ut det 3:e stopplju-
sens lampor.
A0E0169mfig. 41
BYTA INVÄNDIG
LAMPA
För typ av lampa och motsvarande ef-
fekt, se avsnittet ”Byta lampa”.
TAKBELYSNING FRAM
Kontakta auktoriserad Alfa Romeo-verk-
stad för byte av lampan.
BAKRE TAKBELYSNING
Versioner utan soltak
För att byta lampan, gör så här:
❒avlägsna takbelysningen fram enligt
anvisningarna som ges av pilarna
(se fig. 42);
A0E0183mfig. 42
A0E0084mfig. 43
❒vrid de två lamphållarna medurs
A-fig. 43, dra ut lamporna och byt
ut dem.
181-222 Alfa 159 SV:181-222 Alfa 159 1ed 6/23/10 3:55 PM Page 205

Versioner med soltak
För att byta lamporna, gör så här:
❒dra ut takbelysningen A-fig. 44
enligt anvisningarna som ges av
pilarna.
206
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING❒Byt ut lampan B-fig. 45genom att
lossa den från sidokontakterna och
se till att den nya lampan sitter rik-
tigt mellan själva kontakterna.

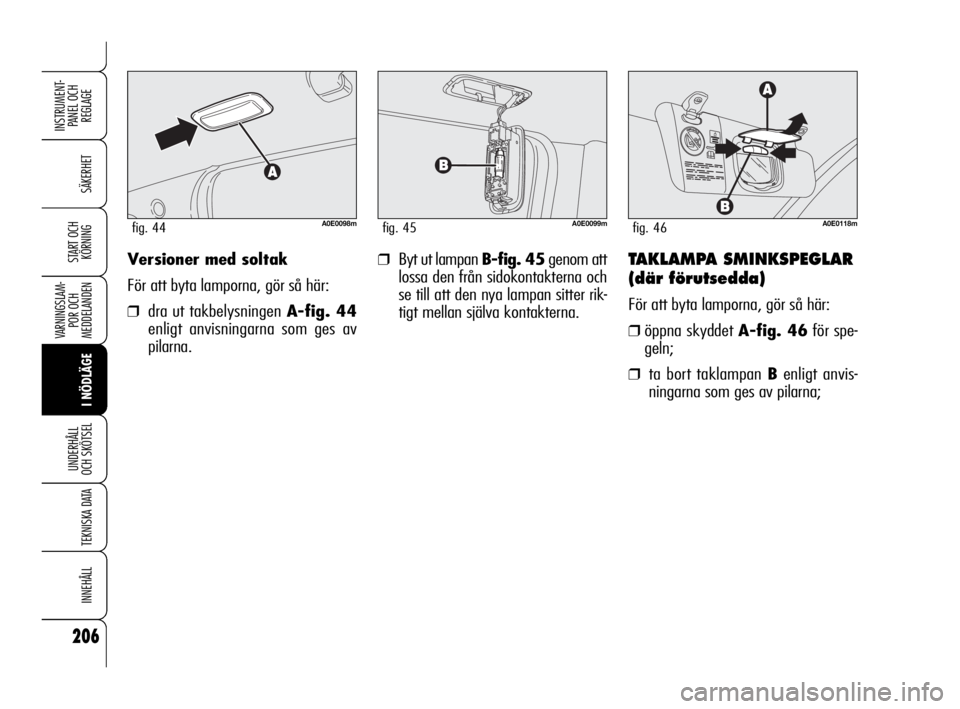

A0E0098mfig. 44A0E0099mfig. 45
TAKLAMPA SMINKSPEGLAR
(där förutsedda)
För att byta lamporna, gör så här:
❒öppna skyddet A-fig. 46för spe-
geln;
❒ta bort taklampan Benligt anvis-
ningarna som ges av pilarna;
A0E0118mfig. 46
