2010 Alfa Romeo 159 Drift- och underhållshandbok (in Swedish)

255
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
Ändringar och reparationer av drivsystemet som utförs felaktigt och utan hänsyn till
anläggningens tekniska egenskaper kan orsaka funktionsfel och fara för olycka.
TRANSMISSION
Växellåda
Koppling
Dragkraft
OBSERVERAVid en svår situation som orsakats av olika väggrepp mellan fram- och bakaxeln, undvik kraftiga accelera-
tioner: det är effektivare att försöka att köra på medellågt varvtal och göra uppehåll under några sekunder som flera försök
krävs.
1750 TURBO BENSIN
3.2 JTS 4x2 – 1.9 JTD
M8V
1.9 JTDM16v 2.4 JTDM200 HK
2.0 JTD
M– 2.4 JTDM210 HK
Med sex framväxlar
och backväxel
med synkroniseringar
för tillkoppling av framväxlarna
Enkel hydrauliskt styrd
torrlamell
Främre2.4 JTD
M210 HK 4x4
3.2 JTS 4x4
Med sex framväxlar
och backväxel
med synkroniseringar
för tillkoppling av framväxlarna
Enkel hydrauliskt styrd
torrlamell
Fyrhjulsdrift 1.8 140 HK
Med fem framväxlar
och back
med synkroniseringar för
tillkoppling av framväxlarna
Enkel hydrauliskt styrd
torrlamell
Främre
BRÄNSLESYSTEM
1.8 140 HK 1750 TURBO BENSIN 1.9 JTDM8V
2.2 JTS – 3.2 JTS 1.9 JTDM16v – 2.0 JTDM
2.4 JTDM
Försörjning Multipoint fuel injection Direkt insprutning Direkt insprutning Common Rail
249-270 Alfa 159 SV 6/23/10 4:43 PM Page 255

256
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
UPPMÄRKSAMMA Vatten, is och salt som sprids på gatan kan lägga sig på bromsskivorna och minska bromseffekten
vid den första inbromsningen.
1.8 140 HK – 1750 TURBO BENSIN – 2.2 JTS – 3.2 JTS
1.9 JTDM8V– 1.9 JTDM16v – 2.0 JTDM– 2.4 JTDM
Typ Kardandrev och kuggstång med hydraulisk servostyrning
Vändradie
(mellan trottoarer) 11,1
BROMSAR
STYRNING
1.8 140 HK – 1750 TURBO BENSIN – 2.2 JTS – 3.2 JTS – 1.9 JTDM8V
1.9 JTDM16v – 2.0 JTDM– 2.4 JTDM
Främre Högt fyrsidigt system
Bakre Multi-linksystem
UPPHÄNGNINGAR
1.8 140 HK – 1750 TURBO BENSIN – 2.2 JTS 3.2 JTS – 2.4 JTDM
1.9 JTDM8v – 1.9 JTDM16v – 2.0 JTDM
Servobromsar:
– främre Med självventilerad skiva Med självventilerad skiva
– bakre Skivbroms Med självventilerad skiva
Parkeringsbroms Styrs av handspak som inverkar på de bakre bromsarna
249-270 Alfa 159 SV 6/23/10 4:43 PM Page 256

257
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNINGRESERVHJUL
Fälg av pressat stål Slanglöst däck

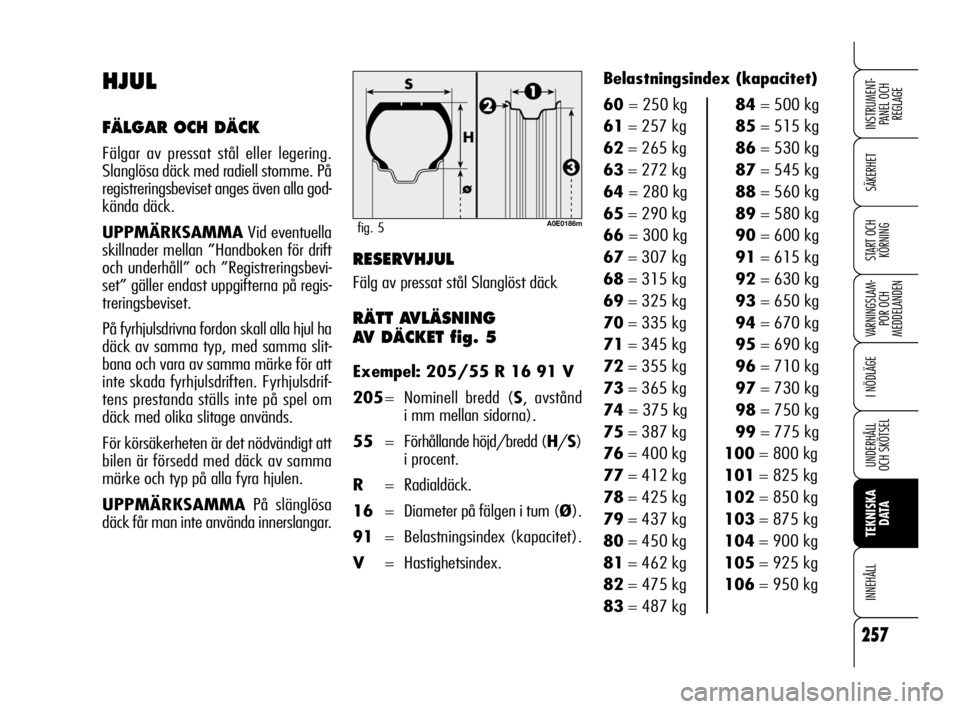

RÄTT AVLÄSNING
AV DÄCKET fig. 5
Exempel: 205/55 R 16 91 V
205= Nominell bredd (S, avstånd
i mm mellan sidorna).
55= Förhållande höjd/bredd (H/S)
i procent.
R= Radialdäck.
16= Diameter på fälgen i tum (Ø).
91= Belastningsindex (kapacitet).
V = Hastighetsindex.
HJUL
FÄLGAR OCH DÄCK
Fälgar av pressat stål eller legering.
Slanglösa däck med radiell stomme. På
registreringsbeviset anges även alla god-
kända däck.
UPPMÄRKSAMMAVid eventuella
skillnader mellan ”Handboken för drift
och underhåll” och ”Registreringsbevi-
set” gäller endast uppgifterna på regis-
treringsbeviset.
På fyrhjulsdrivna fordon skall alla hjul ha
däck av samma typ, med samma slit-
bana och vara av samma märke för att
inte skada fyrhjulsdriften. Fyrhjulsdrif-
tens prestanda ställs inte på spel om
däck med olika slitage används.
För körsäkerheten är det nödvändigt att
bilen är försedd med däck av samma
märke och typ på alla fyra hjulen.
UPPMÄRKSAMMAPå slänglösa
däck får man inte använda innerslangar.
A0E0186mfig. 5
Belastningsindex (kapacitet)
60 = 250 kg 84= 500 kg
61= 257 kg 85= 515 kg
62= 265 kg 86= 530 kg
63= 272 kg 87= 545 kg
64 = 280 kg 88= 560 kg
65= 290 kg 89= 580 kg
66 = 300 kg 90= 600 kg
67= 307 kg 91= 615 kg
68= 315 kg 92= 630 kg
69= 325 kg 93= 650 kg
70= 335 kg 94= 670 kg
71= 345 kg 95= 690 kg
72= 355 kg 96= 710 kg
73= 365 kg 97= 730 kg
74= 375 kg 98= 750 kg
75= 387 kg 99= 775 kg
76= 400 kg 100= 800 kg
77= 412 kg 101= 825 kg
78= 425 kg 102= 850 kg
79= 437 kg 103= 875 kg
80= 450 kg 104= 900 kg
81= 462 kg 105= 925 kg
82= 475 kg 106= 950 kg
83= 487 kg
249-270 Alfa 159 SV 6/23/10 4:43 PM Page 257

258
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
RÄTT AVLÄSNING
AV FÄLGEN fig. 5
Exempel: 7 J x 16 H2 ET 43
7= fälgens bredd i tum 1.
J= utskjutningens profil (sidosprång
där däckvulsten placeras) 2.
16= inställningsdiameter i tum (mot-
svarar däckets som skall mon-
teras) (3= Ø).
H2= form och nummer på „hum-
parna” (spåret där det slanglö-
sa däckets däckvulst ligger an
mot fälgen).
43= hjulets inpressningsdjup (avstånd
mellan stödytan skiva/fälg och
mitten av fälgen). Hastighetsindex
Q= upp till 160 km/h
R= upp till 170 km/h
S= upp till 180 km/h
T= upp till 190 km/h
U= upp till 200 km/h
H= upp till 210 km/h
V= upp till 240 km/h
W= upp till 270 km/h
Y= upp till 300 km/h
Hastighetsindex
för vinterdäck
Q M + S= upp till 160 km/h
T M + S= upp till 190 km/h
H M + S= upp till 210 km/h
A0E0788mfig. 6

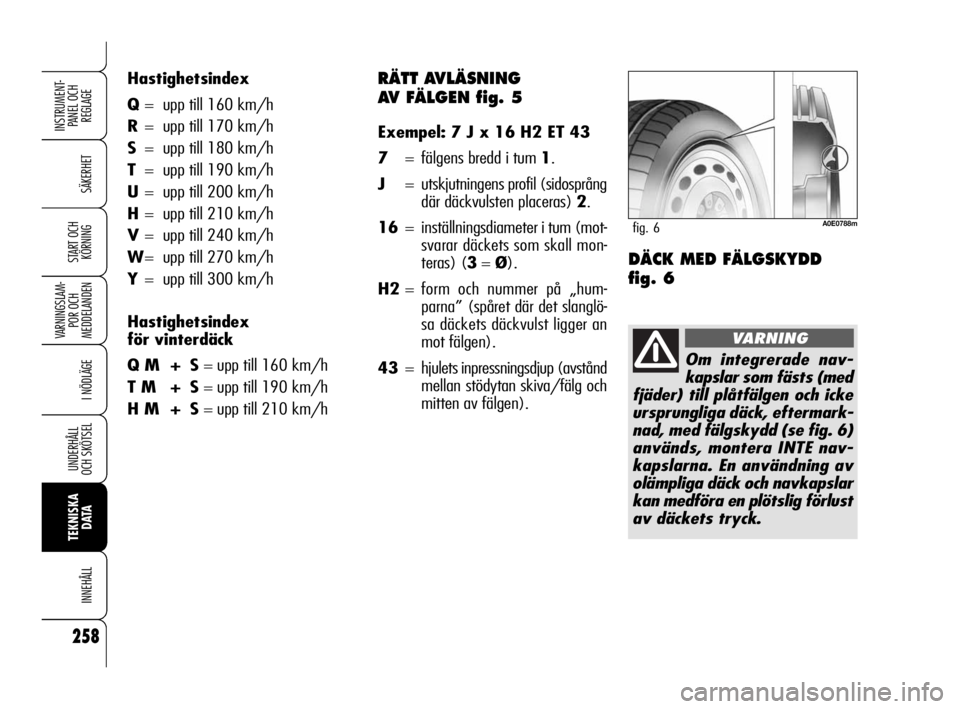

DÄCK MED FÄLGSKYDD
fig. 6
Om integrerade nav-
kapslar som fästs (med
fjäder) till plåtfälgen och icke
ursprungliga däck, eftermark-
nad, med fälgskydd (se fig. 6)
används, montera INTE nav-
kapslarna. En användning av
olämpliga däck och navkapslar
kan medföra en plötslig förlust
av däckets tryck.
VARNING
249-270 Alfa 159 SV 6/23/10 4:43 PM Page 258

259
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
(*) Däck som inte kan förses med traditionella kedjor. Använd endast kedjor av spindeltyp.
(**) För specifika marknader
UPPMÄRKSAMMAVi rekommenderar vinterdäck med en hastighetsindex H eller över.
(
▼) Däcket kan inte förses med kedjor. Om du använder vinterdäck ska du använda däcken 225/50 R17 98 eller 235/45 R18 98.
På fordon med TI ska du inte använda hjulfälgar på 16 tum.
På däck av typen 225/50 R17” går det endast att använda snökedjor av spindeltyp. På
däck av typen 235/45 R18” och 235/40 ZR19” kan man inte använda snökedjor på grund
av interferenser med kofångaren. Även på versionen 3.2 JTS och 2.4 JTD
M210 HK 4x4 ska kedjorna monteras på fordo-
nets FRAMAXEL.
DÄCK
fälg
däck
fälg
däck
fälg
däck
fälg
däck
fälg
däck
fälg
däck
Utrustning
TI
8Jx19” legering
235/40 ZR19 96Y (▼)
1.8 140 HK
1.9 JTDM8V1.9 JTDM16V2.0 JTDM
7Jx16” stål
205/55 R16 91V
7Jx16” stål
215/55 R16 93V
7Jx16” legering
215/55 R16 93V
7,5Jx17” (*) legering
225/50 R17 98W
8Jx18” legering
235/45 R18 98W (▼)
1750 TURBO BENSIN
3.2 JTS – 2.4 JTDM200 HK
2.4 JTDM210 HK
7,5Jx17” (*) legering
225/50 R17 98W
8Jx18” legering
235/45 R18 98W (▼)
1.9 JTDM8VECO
1.9 JTDM8V(**)
2.0 JTDMECO
2.0 JTDM(**)
7Jx16” stål
205/55 R16 91V
7Jx16” stål
215/55 R16 93V
7Jx16” legering
215/55 R16 93V
7,5Jx17” (*) legering
225/50 R17 98W
4,00B x17”
T125/80 R17
Serieutrustning
På version/marknad
där förutsedd
Tillbehör på begäran
Reservhjul
(för versioner/marknader
där förutsett)
249-270 Alfa 159 SV 6/23/10 4:43 PM Page 259

KALLTRYCK FÖR DÄCK
260
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
Observera: för fordon med sänkt hjulinställning, var mycket försiktig vid körning på påfar-
ter, gupp eller mycket ojämn mark.
Framdäck
205/55 R16 91V
bakdäck
2,3 2,3
2,6 2,6
Framdäck
215/55 R16 93V
bakdäck
2,3 2,3
2,5 2,5Framdäck
225/50 R17 98W
bakdäck
2,5 2,5
2,9 2,7
Framdäck
235/40 ZR19 96Y (▼)
bakdäck
2,7 2,5
3,0 2,8
Alla typer
−35’ ± 18’
maximal skillnad
höger/vänster: 24’
4
°15’ ± 18’
maximal skillnad
höger/vänster: 18’
−8’ ± 4’
maximal skillnad
höger/vänster: 4’
−40’ ± 18’
maximal skillnad
höger/vänster: 24’
13’ ± 7’
(total konvergens: 26’ ± 7’)Framdäck
235/45 R18 98W (▼)
bakdäck
2,7 2,5
2,9 2,7
Framhjul
BakhjulVersioner 4x2
−1
°1’± 18’
maximal skillnad
höger/vänster: 24’
4
°15’± 18’
maximal skillnad
höger/vänster: 18’
−7’± 4’
maximal skillnad
höger/vänster: 4’
−1
°3’± 18’
maximal skillnad
höger/vänster: 24’
11’± 7’
(total konvergens: 22’ ± 7’)Versioner 4x4
−38’±18’
maximal skillnad
höger/vänster: 24’
4
°15’ ± 18’
maximal skillnad
höger/vänster: 18’
−7’ ± 4’
maximal skillnad
höger/vänster: 4’
−1
°3’ ± 18’
maximal skillnad
höger/vänster: 24’
11’ ± 7’
(total konvergens: 22’ ± 7’) Utrustning – TI
Reservhjul
T125/80 R17
4,2
(▼) Däcket kan inte förses med kedjor. Om du använder vinterdäck ska du använda däcken 225/50 R17 98 eller 235/45 R18 98. På fordon med TI ska du
inte använda hjulfälgar på 16 tum.
Är däcken varma ska trycket var 0,3 bar över föreskrivet värde. Upprepa dock kontrollen av korrekt värde med kalla däck. För vinterdäck ska tryckvärdet vara
0,2 bar över det föreskrivna värdet för däcken som bilen levereras med.
För användning vid en kontinuerlig hastighet över 160 km/tim, blås upp däcken till trycket för full belastning.
med medelbelastning bar
med full belastning bar
HJULENS VINKLAR
– framåtlutning
– incidens
– halvkonvergens
(per hjul)
– FRAMÅTLUTNING
– HALVKONVERGENS (PER HJUL)
FORDONETS HJULINSTÄLLNINGURUSTNINGEN TI HA EN STRUKTUR SOM ÄR 20 MM LÄGRE I FÖRHÅLLANDE TILL ANDRA VERSIONER.
249-270 Alfa 159 SV 6/23/10 4:43 PM Page 260

261
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING

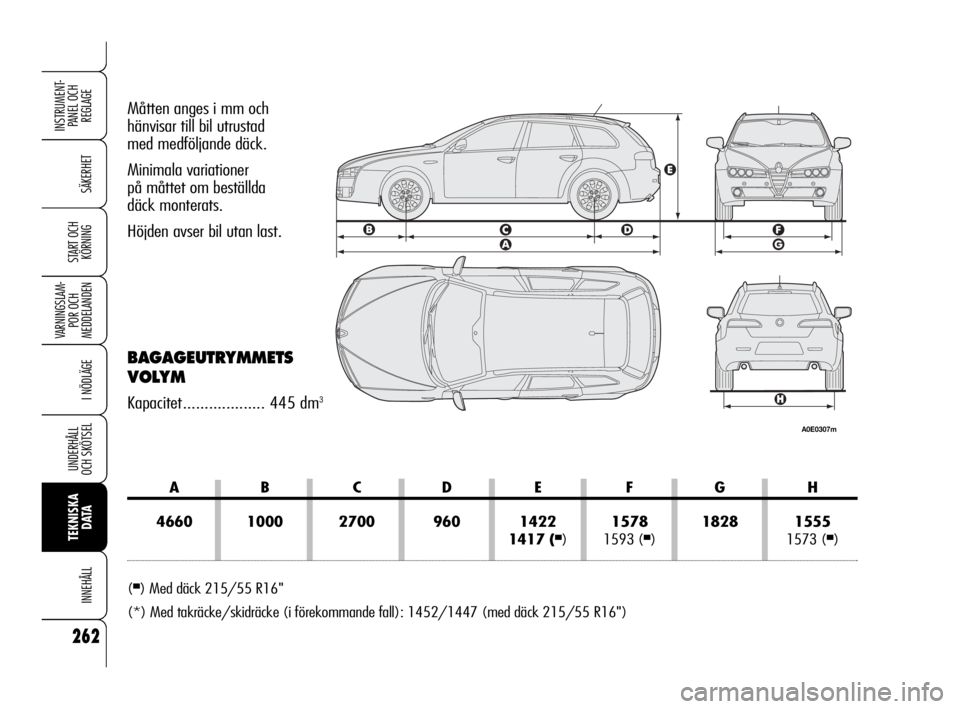

DIMENSIONER

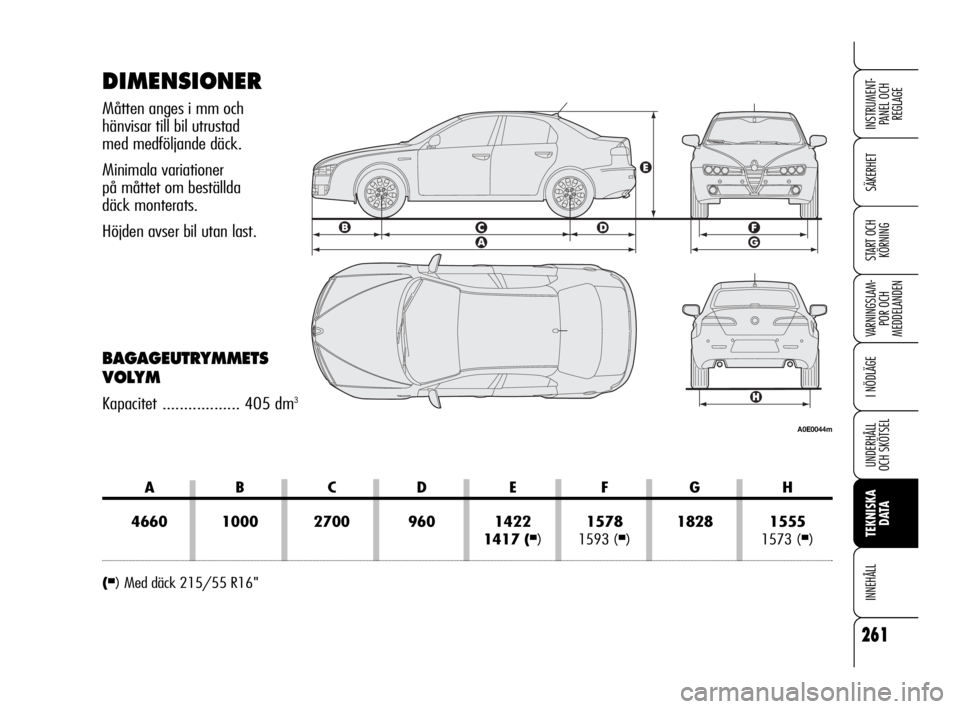

Måtten anges i mm och
hänvisar till bil utrustad
med medföljande däck.
Minimala variationer
på måttet om beställda
däck monterats.
Höjden avser bil utan last.
BAGAGEUTRYMMETS
VOLYM
Kapacitet ..................405 dm3
(■) Med däck 215/55 R16"
A0E0044m
AB CD E FG H
4660 1000 2700 960 1422 1578 1828 1555
1417 (■) 1593 (■) 1573 (■)
249-270 Alfa 159 SV 6/23/10 4:43 PM Page 261

262
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
Måtten anges i mm och
hänvisar till bil utrustad
med medföljande däck.
Minimala variationer
på måttet om beställda
däck monterats.
Höjden avser bil utan last.
BAGAGEUTRYMMETS
VOLYM
Kapacitet...................445 dm3
A0E0307m
AB CD E FG H
4660 1000 2700 960 1422 1578 1828 1555
1417 (■) 1593 (■) 1573 (■)
(
■) Med däck 215/55 R16"
(*) Med takräcke/skidräcke (i förekommande fall): 1452/1447 (med däck 215/55 R16")
249-270 Alfa 159 SV 6/23/10 4:43 PM Page 262
