CARACTERÍSTICAS TÉCNICAS
247

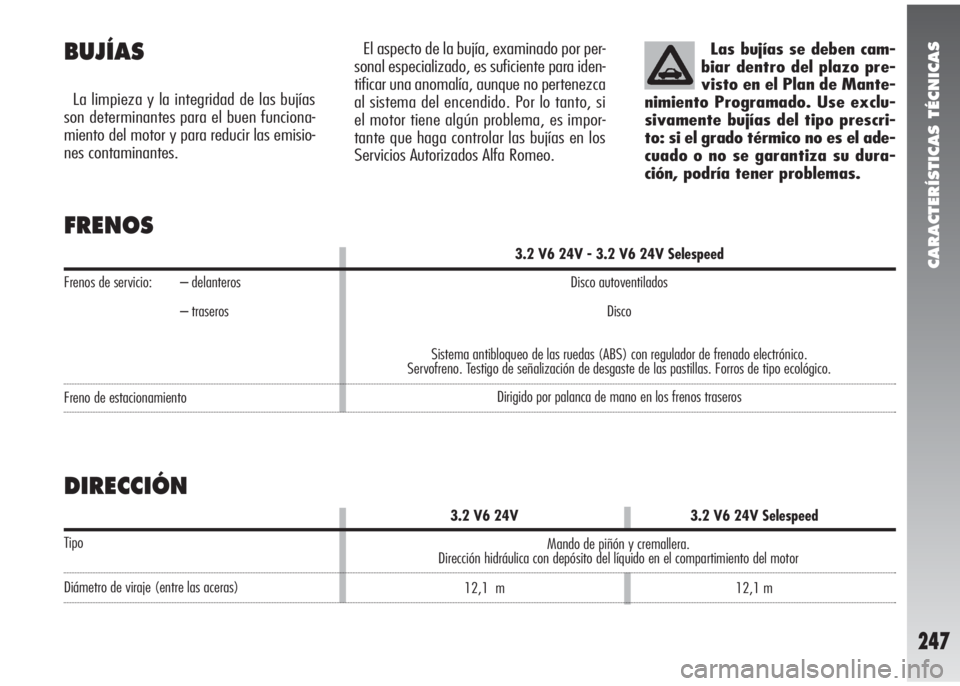

BUJÍAS
La limpieza y la integridad de las bujías
son determinantes para el buen funciona-
miento del motor y para reducir las emisio-
nes contaminantes.Las bujías se deben cam-
biar dentro del plazo pre-
visto en el Plan de Mante-
nimiento Programado. Use exclu-
sivamente bujías del tipo prescri-
to: si el grado térmico no es el ade-
cuado o no se garantiza su dura-
ción, podría tener problemas.
FRENOS
Frenos de servicio: – delanteros
– traseros
Freno de estacionamiento
El aspecto de la bujía, examinado por per-
sonal especializado, es suficiente para iden-
tificar una anomalía, aunque no pertenezca
al sistema del encendido. Por lo tanto, si
el motor tiene algún problema, es impor-
tante que haga controlar las bujías en los
Servicios Autorizados Alfa Romeo.
DIRECCIÓN
Tipo
Diámetro de viraje (entre las aceras)
3.2 V6 24V - 3.2 V6 24V Selespeed
Disco autoventilados
Disco
3.2 V6 24V 3.2 V6 24V Selespeed
Mando de piñón y cremallera.
Dirección hidráulica con depósito del líquido en el compartimiento del motor
12,1 m 12,1 m Sistema antibloqueo de las ruedas (ABS) con regulador de frenado electrónico.
Servofreno. Testigo de señalización de desgaste de las pastillas. Forros de tipo ecológico.
Dirigido por palanca de mano en los frenos traseros

CARACTERÍSTICAS TÉCNICAS
248

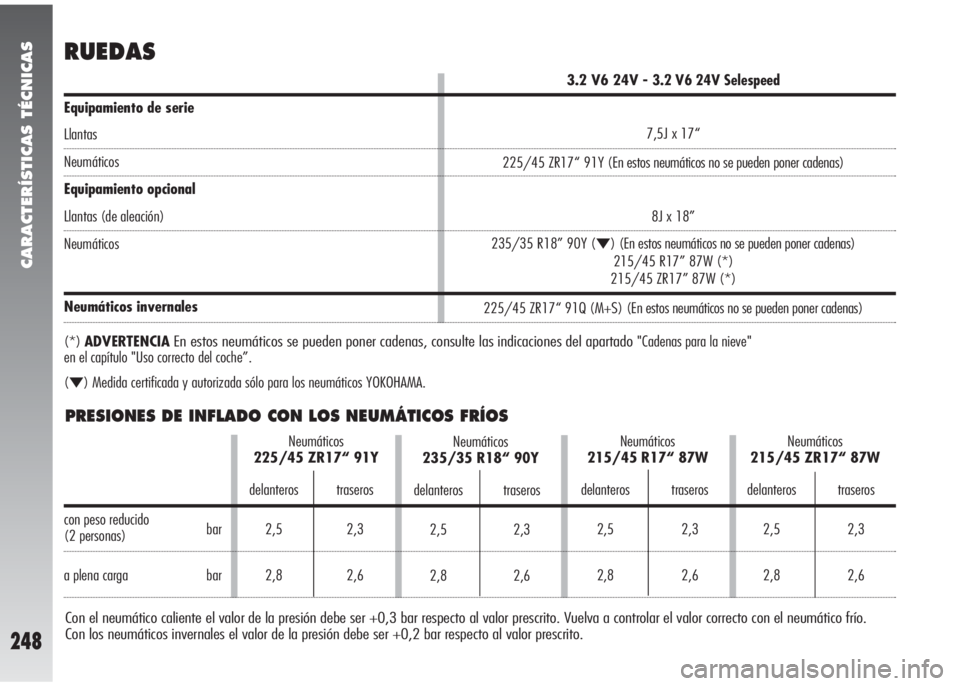

RUEDAS
Equipamiento de serie
Llantas
Neumáticos
Equipamiento opcional
Llantas (de aleación)
Neumáticos
Neumáticos invernales
(*)ADVERTENCIA
En estos neumáticos se pueden poner cadenas, consulte las indicaciones del apartado"Cadenas para la nieve"
en el capítulo "Uso correcto del coche”.
(▼) Medida certificada y autorizada sólo para los neumáticos YOKOHAMA.3.2 V6 24V -
3.2 V6 24V Selespeed
7,5J x 17“
225/45 ZR17“ 91Y (En estos neumáticos no se pueden poner cadenas)
8J x 18”
235/35 R18” 90Y (▼) (En estos neumáticos no se pueden poner cadenas)
215/45 R17” 87W (*)
215/45 ZR17” 87W (*)
225/45 ZR17“ 91Q (M+S) (En estos neumáticos no se pueden poner cadenas)
Con el neumático caliente el valor de la presión debe ser +0,3 bar respecto al valor prescrito. Vuelva a controlar el valor correcto con el neumático frío.
Con los neumáticos invernales el valor de la presión debe ser +0,2 bar respecto al valor prescrito.
PRESIONES DE INFLADO CON LOS NEUMÁTICOS FRÍOS
Neumáticos
225/45 ZR17“ 91Y
delanteros traseros
2,5 2,3
2,8 2,6Neumáticos
235/35 R18“ 90Y
delanteros traseros
2,5 2,3
2,8 2,6Neumáticos
215/45 R17“ 87W
delanteros traseros
2,5 2,3
2,8 2,6Neumáticos
215/45 ZR17“ 87W
delanteros traseros
2,5 2,3
2,8 2,6
con peso reducido
bar(2 personas)
a plena carga bar

CARACTERÍSTICAS TÉCNICAS
249
LLANTAS Y NEUMÁTICOS
Llantas de aleación.
Neumáticos sin cámara de aire con carca-
sa radial.
En el permiso de circulación están indica-
dos todos los neumáticos homologados.
ADVERTENCIAEn caso de eventuales
discordancias entre el Manual de Uso y Man-
tenimiento y el Permiso de Circulación se de-
be considerar solamente lo que se indica en
este último.
Considerando las dimensiones prescritas,
para la seguridad de conducción, es indis-
pensable que el coche esté equipado con
neumáticos de la misma marca y del mis-
mo tipo en todas las ruedas.
ADVERTENCIAcon neumáticos Tube-
less no use cámaras de aire.
LECTURA CORRECTA
DEL NEUMÁTICO
(fig. 5)
A continuación encuentra las indicaciones
necesarias para conocer el significado de la
sigla de identificación grabada en el neu-
mático.
La sigla puede presentarse en uno de los
modos que se indican en el ejemplo.Indicador de carga (capacidad)
60= 250 kg
61= 257 kg
62= 265 kg
63= 272 kg
64= 280 kg
65= 290 kg
66= 300 kg
67= 307 kg
68= 315 kg
69= 325 kg
70= 335 kg
71= 345 kg
72= 355 kg
73= 365 kg
74= 375 kg
75= 387 kg
76= 400 kg
77= 412 kg
78= 425 kg
79= 437 kg
80= 450 kg
81= 462 kg
82= 475 kg
83= 487 kg84= 500 kg
85= 515 kg
86= 530 kg
87= 545 kg
88= 560 kg
89= 580 kg
90= 600 kg
91= 615 kg
92= 630 kg
93= 650 kg
94= 670 kg
95= 690 kg
96= 710 kg
97= 730 kg
98= 750 kg
99= 775 kg
100= 800 kg
101= 825 kg
102= 850 kg
103= 875 kg
104= 900 kg
105= 925 kg
106= 950 kg
Ejemplo:
225/45 ZR17“ 91Y
225= Anchura nominal (S, distancia en
mm entre los costados).
45= Relación altura/anchura (H/S)
en porcentaje.
ZR= Neumático radial, con velocidad su-
perior a 240 km/h.
17= Diámetro de la llanta en pulgadas
(Ø).
91= Indicador de carga (capacidad).
Y= Indicado de velocidad máxima.

CARACTERÍSTICAS TÉCNICAS
250
Ejemplo:
7,5 J x 17 H2 ET 43
Indicador de velocidad máxima
Q= hasta 160 km/h.
R= hasta 170 km/h
S= hasta 180 km/h.
T= hasta 190 km/h.
U= hasta 200 km/h.
H= hasta 210 km/h.
V= hasta 240 km/h.
W= hasta 270 km/h.
Y= hasta 300 km/h.
Indicador de velocidad máxima
para los neumáticos invernales
Q M + S= hasta 160 km/h.
T M + S= hasta 190 km/h.

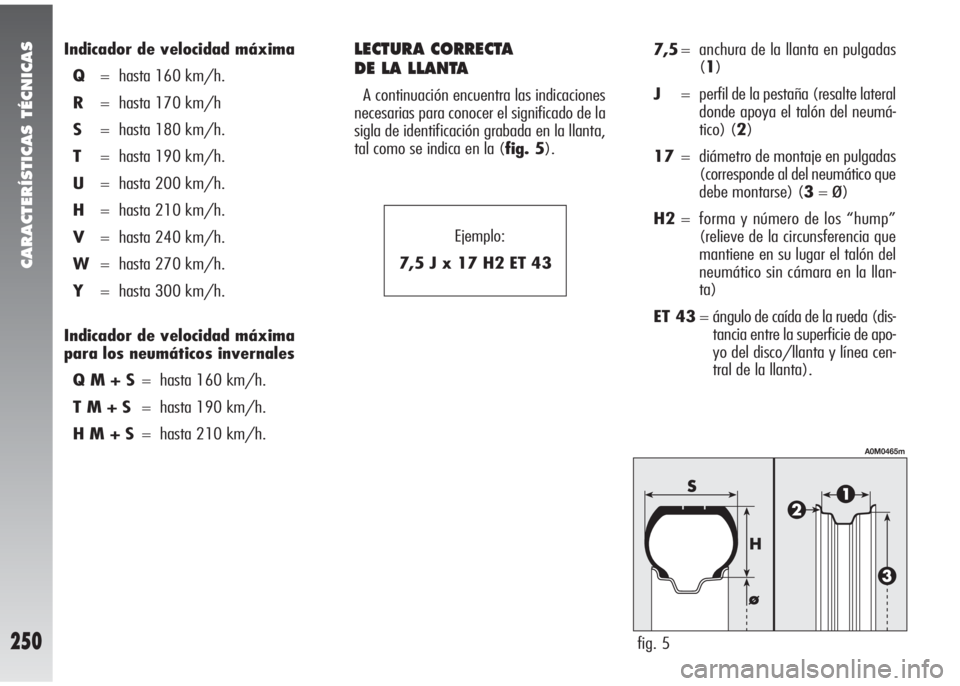

H M + S= hasta 210 km/h.LECTURA CORRECTA
DE LA LLANTA
A continuación encuentra las indicaciones
necesarias para conocer el significado de la
sigla de identificación grabada en la llanta,
tal como se indica en la (fig. 5).
fig. 5
A0M0465m
7,5= anchura de la llanta en pulgadas
(1)
J= perfil de la pestaña (resalte lateral
donde apoya el talón del neumá-
tico) (2)
17= diámetro de montaje en pulgadas
(corresponde al del neumático que
debe montarse) (3=
ø)
H2= forma y número de los “hump”
(relieve de la circunsferencia que
mantiene en su lugar el talón del
neumático sin cámara en la llan-
ta)
ET 43= ángulo de caída de la rueda (dis-
tancia entre la superficie de apo-
yo del disco/llanta y línea cen-
tral de la llanta).

CARACTERÍSTICAS TÉCNICAS
251

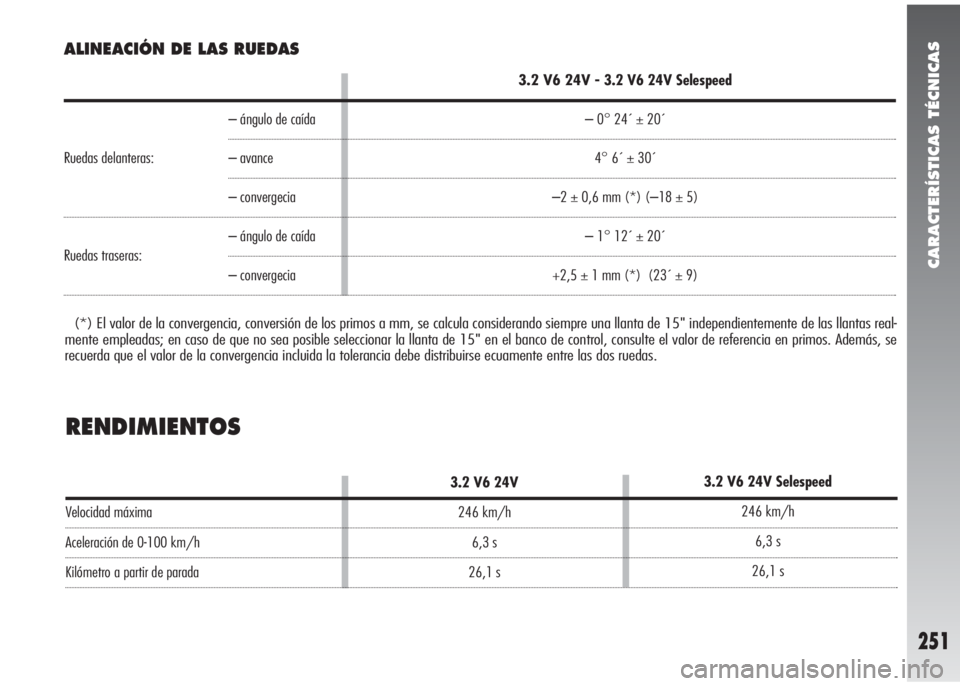

RENDIMIENTOS
Velocidad máxima
Aceleración de 0-100 km/h
Kilómetro a partir de parada
3.2 V6 24V
246 km/h
6,3 s
26,1 s
ALINEACIÓN DE LAS RUEDAS
3.2 V6 24V - 3.2 V6 24V Selespeed
– 0° 24´ ± 20´
4° 6´ ± 30´
–2 ± 0,6 mm (*) (–18 ± 5)
– 1° 12´ ± 20´
+2,5 ± 1 mm (*) (23´ ± 9)
3.2 V6 24V Selespeed
246 km/h
6,3 s
26,1 s
– ángulo de caída
Ruedas delanteras: – avance
– convergecia
Ruedas traseras:– ángulo de caída
– convergecia
(*) El valor de la convergencia, conversión de los primos a mm, se calcula considerando siempre una llanta de 15" independientemente de las llantas real-
mente empleadas; en caso de que no sea posible seleccionar la llanta de 15" en el banco de control, consulte el valor de referencia en primos. Además, se
recuerda que el valor de la convergencia incluida la tolerancia debe distribuirse ecuamente entre las dos ruedas.

CARACTERÍSTICAS TÉCNICAS
252

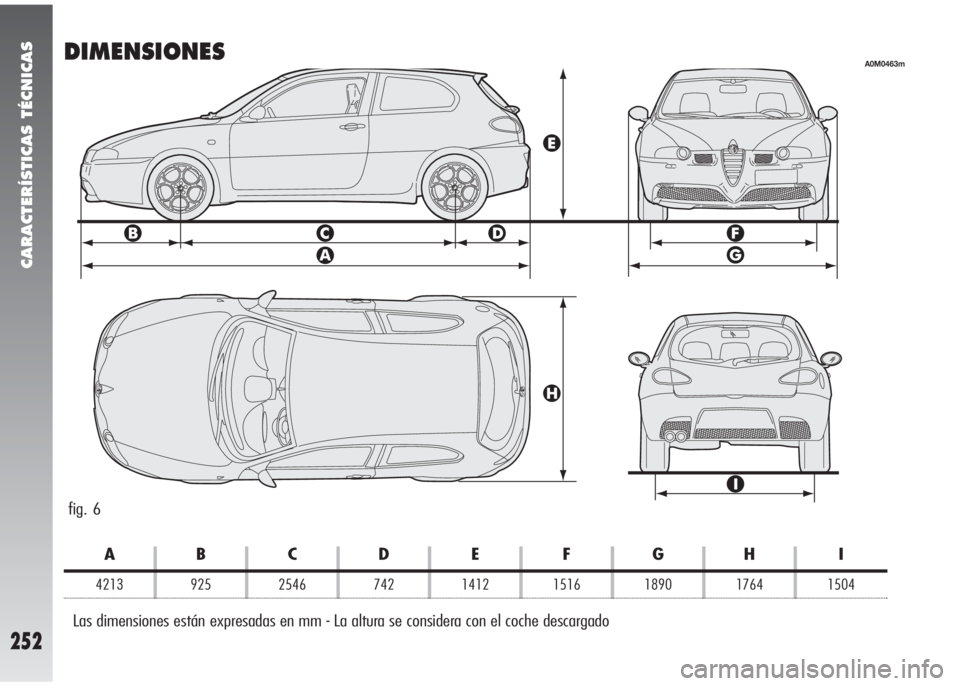

DIMENSIONES
fig. 6
A0M0463m
Las dimensiones están expresadas en mm - La altura se considera con el coche descargado
ABCDE FGH I
4213 925 2546 742 1412 1516 1890 1764 1504

CARACTERÍSTICAS TÉCNICAS
253
MALETERO
PESOS
Capacidad dm3
Capacidad con el respaldo del asiento trasero inclinado dm3
3.2 V6 24V
280
1030
Peso del coche en orden de marcha kg
Peso máx. admitido (*) kg
Carga útil incluido el conductor (**) kg
(*) Estos pesos no se deben superar. Es responsabilidad del Usuario distribuir la carga en el maletero respetando los límites indicados.
(**) Con equipamientos especiales (techo practicable, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la carga útil respecto a los pesos
máximos admitidos.
3.2 V6 24V
1360
1880
520
3.2 V6 24V Selespeed
280
1030
3.2 V6 24V Selespeed
1360
1880
520

CARACTERÍSTICAS TÉCNICAS
254
APROVISIONAMIENTOS
Combustibles prescritos
Productos aconsejados
Gasolina verde no inferior a 95 R.O.N
(Specificación EN228)
Mezcla de agua destilada y líquido
PARAFLU 11 (de color azul) al 50% o
PARAFLU UP (de color rojo) al 50%
SELENIA RACING
TUTELA CAR MATRYX
TUTELA CAR CS SPEED
Mezcla de agua y líquido
TUTELA PROFESSIONAL SC 35
3.2 V6 24V
63
7
9,2
5,90
2
–
2,5
5,33.2 V6 24V Selespeed
63
7
9,2
5,90
2
0,6
2,5
5,3
Depósito del combustible: litros– incluida una reserva de litros
Sistema de refrigeración
motor litros
Cárter del motor y filtro litros
Cambio mecánico/
diferencial litros
Sistema hidráulico de intervención
del cambio Selespeed litros
Depósito del líquido lavaparabrisas
y lavaluneta: litros
– con lavafaros litros
