Page 209 of 275

QUÉ HACER SI
207

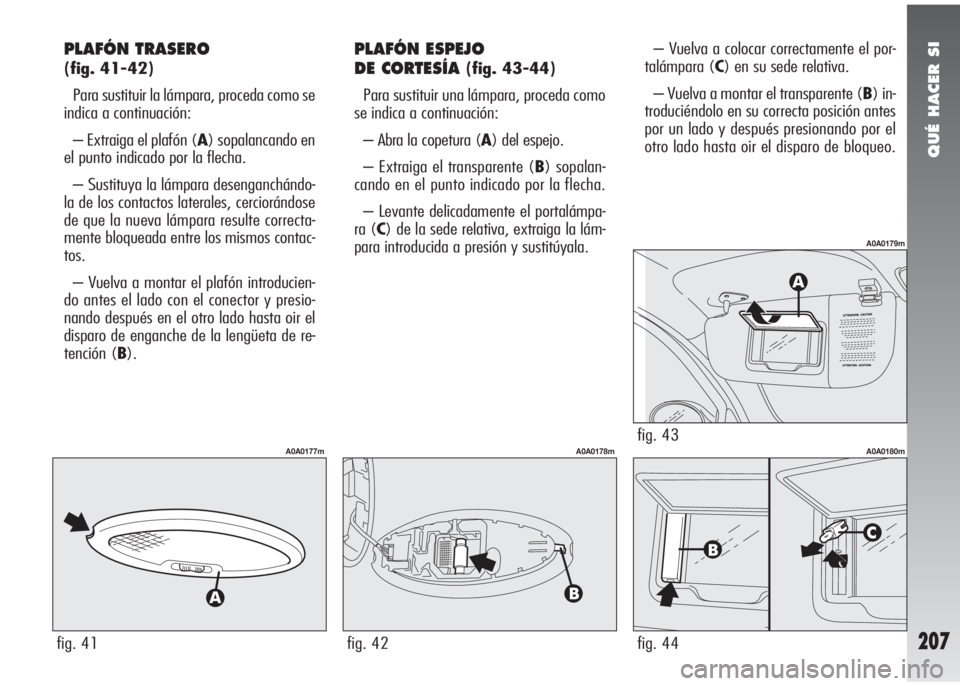

PLAFÓN TRASERO
(fig. 41-42)
Para sustituir la lámpara, proceda como se
indica a continuación:
– Extraiga el plafón (A) sopalancando en
el punto indicado por la flecha.
– Sustituya la lámpara desenganchándo-
la de los contactos laterales, cerciorándose
de que la nueva lámpara resulte correcta-
mente bloqueada entre los mismos contac-
tos.
– Vuelva a montar el plafón introducien-
do antes el lado con el conector y presio-
nando después en el otro lado hasta oir el
disparo de enganche de la lengüeta de re-
tención (B).
PLAFÓN ESPEJO
DE CORTESÍA
(fig. 43-44)
Para sustituir una lámpara, proceda como
se indica a continuación:
– Abra la copetura (A) del espejo.
– Extraiga el transparente (B) sopalan-
cando en el punto indicado por la flecha.
– Levante delicadamente el portalámpa-
ra (C) de la sede relativa, extraiga la lám-
para introducida a presión y sustitúyala.– Vuelva a colocar correctamente el por-
talámpara (C) en su sede relativa.
– Vuelva a montar el transparente (B) in-
troduciéndolo en su correcta posición antes
por un lado y después presionando por el
otro lado hasta oir el disparo de bloqueo.
fig. 41
A0A0177m
fig. 42
A0A0178mfig. 43
A0A0179m
fig. 44
A0A0180m
Page 210 of 275

QUÉ HACER SI
208

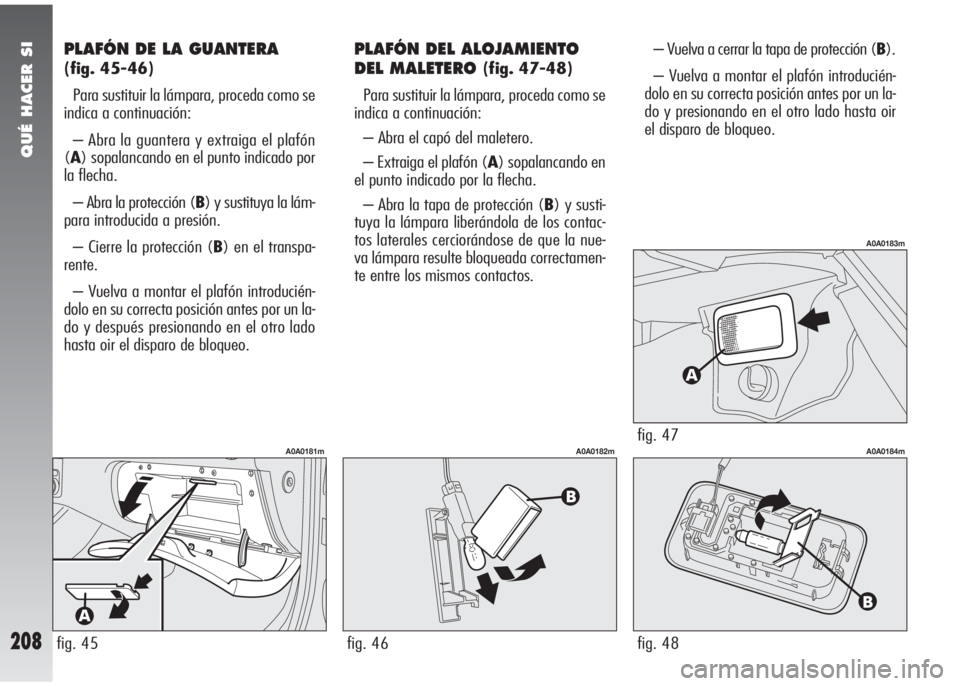

PLAFÓN DE LA GUANTERA
(fig. 45-46)
Para sustituir la lámpara, proceda como se
indica a continuación:
– Abra la guantera y extraiga el plafón
(A) sopalancando en el punto indicado por
la flecha.
– Abra la protección (B) y sustituya la lám-
para introducida a presión.
– Cierre la protección (B) en el transpa-
rente.
– Vuelva a montar el plafón introducién-
dolo en su correcta posición antes por un la-
do y después presionando en el otro lado
hasta oir el disparo de bloqueo.
PLAFÓN DEL ALOJAMIENTO
DEL MALETERO
(fig. 47-48)
Para sustituir la lámpara, proceda como se
indica a continuación:
– Abra el capó del maletero.
– Extraiga el plafón (A) sopalancando en
el punto indicado por la flecha.
– Abra la tapa de protección (B) y susti-
tuya la lámpara liberándola de los contac-
tos laterales cerciorándose de que la nue-
va lámpara resulte bloqueada correctamen-
te entre los mismos contactos.– Vuelva a cerrar la tapa de protección (B).
– Vuelva a montar el plafón introducién-
dolo en su correcta posición antes por un la-
do y presionando en el otro lado hasta oir
el disparo de bloqueo.
fig. 45
A0A0181m
fig. 46
A0A0182mfig. 47
A0A0183m
fig. 48
A0A0184m
Page 211 of 275

QUÉ HACER SI
209
SI SE QUEMA UN FUSIBLE
GENERALIDADES
El fusible es un elemento de protección de
la instalación eléctrica: este interviene (o
sea, se interrumpe) esencialmente en ca-
so de avería o de intervención impropios en
la instalación.
Cuando un dispositivo no funciona, hay
que verificar siempre la eficiencia del relati-
vo fusible de protección. El elemento con-
ductor (A-fig. 49) no ha de ser inte-
rrumpido; en caso contrario hay que susti-
tuir el fusible quemado con otro que tenga
el mismo amperaje (mismo color).(B) - Fusible íntegro
(C) - Fusible con elemento conductor in-
terrumpido.
Extraiga el fusible quemado utilizando la
pinza de dotación (D), situada en la centra-
lita.
fig. 49
A0A0185m
No sustituya nunca un fu-
sible averiado con hilos
metálicos u otro material
de recuperación. Utilice siempre un
fusible íntegro del mismo color.
No sustituya en ningún
caso un fusible con otro que
tenga amperaje superior; PELIGRO
DE INCENDIO.
ADVERTENCIA
Si un fusible general de
protección (MAXI-FUSE o
MEGA-FUSE) interviene, no efec-
túe ninguna operación de repara-
ción, diríjase a un Servicio Autori-
zado Alfa Romeo.
ADVERTENCIA
Antes de sustituir un fu-
sible, cerciórese de haber
quitado la llave del dispositivo de
arranque y de haber apagado y/o
desactivado todos los servicios.
ADVERTENCIA
En el caso en que el fusi-
ble se interrumpiera una
vez más, diríjase a un Servicio Au-
torizado Alfa Romeo.
ADVERTENCIA
Page 212 of 275

QUÉ HACER SI
210

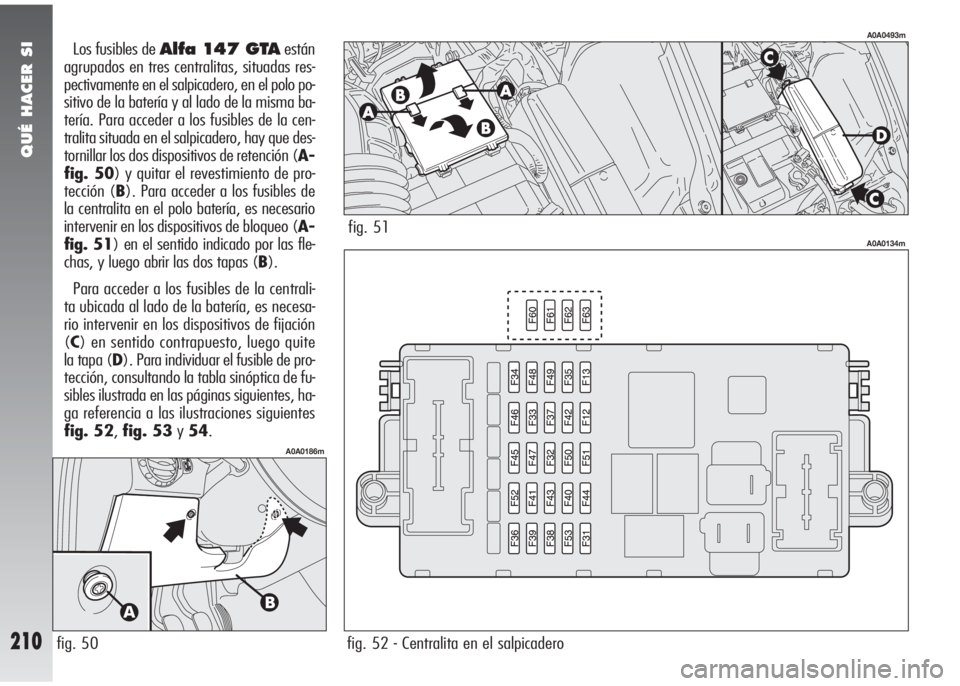

Los fusibles de Alfa 147 GTAestán
agrupados en tres centralitas, situadas res-
pectivamente en el salpicadero, en el polo po-
sitivo de la batería y al lado de la misma ba-
tería. Para acceder a los fusibles de la cen-
tralita situada en el salpicadero, hay que des-
tornillar los dos dispositivos de retención (A-
fig. 50) y quitar el revestimiento de pro-
tección (B). Para acceder a los fusibles de
la centralita en el polo batería, es necesario
intervenir en los dispositivos de bloqueo (A-
fig. 51) en el sentido indicado por las fle-
chas, y luego abrir las dos tapas (B).
Para acceder a los fusibles de la centrali-
ta ubicada al lado de la batería, es necesa-
rio intervenir en los dispositivos de fijación
(C) en sentido contrapuesto, luego quite
la tapa (D). Para individuar el fusible de pro-
tección, consultando la tabla sinóptica de fu-
sibles ilustrada en las páginas siguientes, ha-
ga referencia a las ilustraciones siguientes
fig. 52,fig. 53y54.
fig. 50
A0A0186m
fig. 52 - Centralita en el salpicadero
fig. 51
A0A0493m
A0A0134m
Page 213 of 275
QUÉ HACER SI

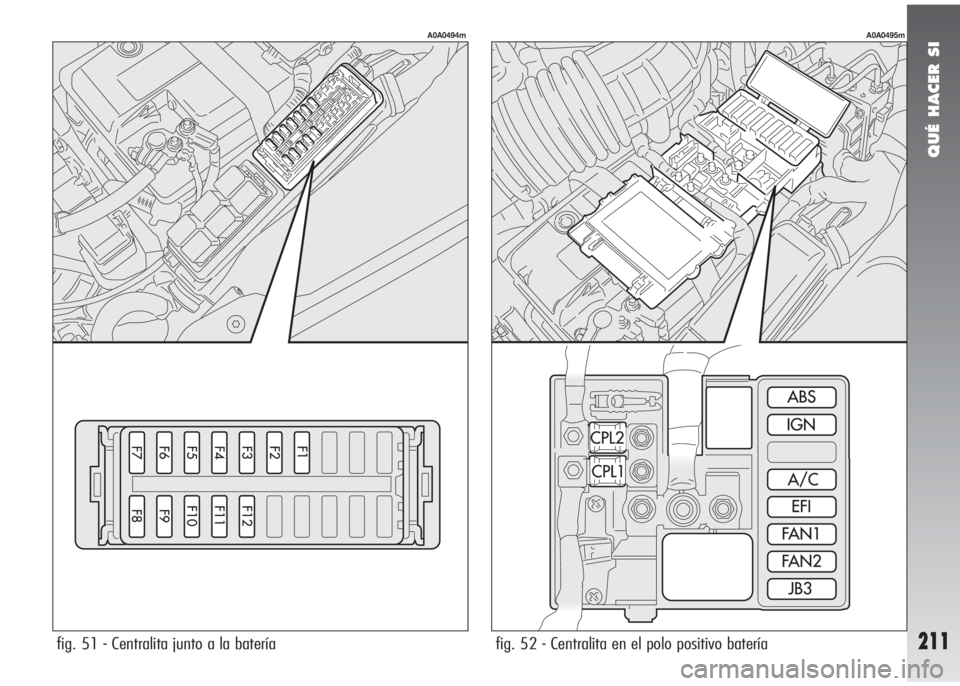

211fig. 51 - Centralita junto a la batería fig. 52 - Centralita en el polo positivo batería
A0A0494mA0A0495m
Page 214 of 275
QUÉ HACER SI
212
30
30
10
7,5
15
7,5
7,5 IGN (MAXI-FUSE)
F13
F31
F39
F1
F31 54
54
52
52
52
53
52
luces de emergencia
Luz de cruce derecha
Luz de cruce izquierda
Luz de carretera
Antiniebla
Stop
Marcha atrás
+30 luces de dirección (indicadores)10
10
10
15
15
10
7,5
10 F53
F12
F13
F2
F30
F37
F35
F53 52
52
52
53
53
52
52
52
LUCES FIGURA FUSIBLE AMPERIOS
TABLA SINÓPTICA FUSIBLES
Pomba del cambio Selespeed
Conmutador de arranque
Corrector de la alineación de los faros
Climatizador
Climatizador
Compresor climatizador
Bobinas relés grupo calefactor
SERVICIOS FIGURA FUSIBLE AMPERIOS
Page 215 of 275
QUÉ HACER SI
213
7,5
7,5
15
15
15
15
20
20
30
30
20
15
7,5
7,5
20
20
15
7,5
15
7,5 F11
F51
F32
F39
F39
F52
F33
F34
F40
F43
F44
F45
F41
F35
F38
F5
F39
F8
F9
F49 53
52
52
52
52
52
52
52
52
52
52
52
52
52
52
53
52
53
53
52
SERVICIOS FIGURA FUSIBLE AMPERIOS
Cambio Selespeed
Cambio Selespeed
Bajo llave +30
Radiocassette
Navegador
Limpia luneta
Elevalunas trasero izquierdo
Elevalunas trasero derecho
Luneta térmica
Lavacristal – lavaluneta (bomba bidireccional)
Encendedor
Asientos calefactados
Espejos eléctricos calentados – boquillas calentadas
Control de crucero
Bloqueo de las puertas
Lavafaros
Servicios + 30
Servicios primarios (inyección electrónica)
Servicios secundarios (inyección electrónica)
Servicios secundarios
Page 216 of 275
QUÉ HACER SI
214
Sensores volumétricos
Sensor sistema VDC
Sensor ángulo de viraje
Toma de diagnosis sistema EOBD
Pre-instalación teléfono móvil
Alimentación centralita puerta lado conductor
Alimentación centralita puerta lado pasajero
Iluminación mandos
Iluminación mandos climatizador
Tablero de instrumentos
Tablero de instrumentos
Centralita puerta lado conductor
Centralita ABS
Centralita ABS
Centralita salpicadero
Centralita alojamiento del maletero
Centralita Air - bag
Centralita inyección electrónica +30
Centralita salpicadero15
7,5
7,5
15
15
20
20
7,5
7,5
10
10
15
7,5
50
50
15
7,5
7,5
70 F39
F42
F42
F39
F39
F47
F48
F49
F35
F37
F53
F39
F42
ABS (MAXI-FUSE)
CPL2 (MAXI-FUSE)
F39
F50
F6
CPL1 (MAXI-FUSE) 52
52
52
52
52
52
52
52
52
52
52
52
52
54
54
52
52
53
54
SERVICIOS FIGURA FUSIBLE AMPERIOS
