2010.5 Peugeot 508 Betriebsanleitung (in German)

8193
Praktische Tipps
Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
 Öffnen Sie die ausklappbare Platine und
üben Sie dann leichten Druck aus, um die Anschläge zu über winden.
Sicherung Nr. Stärke (A) abgesicher ter Stromkreis
F6 A oder B15 Autoradio
F83 Alarmanlage
F1310 Zigarettenanzünder vorn
F1410 12 V Steckdose vorn
F163 Deckenleuchte hinten, Kar tenleseleuchten hinten
F173 Deckenleuchte vorn, Make-up-Spiegel
F28 A oder B15 Autoradio
F3020 Heckscheibenwischer
F3210 Audioverstärker

194
Praktische Tipps
Sicherung Nr. Stärke (A) abgesicher ter Stromkreis
F315 Fensterheberplatine auf Fahrerseite, 12 V Steckdose an Rücksitzen
F415 12 V Steckdose im Kofferraum
F530 Fensterheber mit Impulsschaltung hinten
F630 Fensterheber mit Impulsschaltung vorn
F1120 Anhängermodul
F1220 Audioverstärker
F1520 Dachhimmel des Panorama-Glasdaches (SW)
F165 Fensterheberplatine auf Fahrerseite
Sicherungen hinter dem
Handschuhfach

8195
Praktische Tipps
Sicherungen im Motorraum
Zugang zu den Sicherungen
 Haken Sie den Deckel aus.  Ersetzen Sie die Sicherung (siehe betreffenden Absatz).
 Schließen Sie nach dem Austausch den Deckel sorgfältig, um die Dichtigkeit des Sicherungskastens zu gewährleisten.
Sicherung Nr. Stärke (A) abgesicher ter Stromkreis
F2015 Scheibenwaschpumpe vorn/hinten
F2120 Scheinwer fer waschpumpe
F2215 Hupe
F2315 Fernlicht rechts
F2415 Fernlicht links
F275 Blende Scheinwer fer links
F285 Blende Scheinwer fer rechts Der Sicherungskasten befindet sich im Motorraum neben der Batterie.

196
i
!
!
Praktische Tipps
Batterie 12 V
Anleitung zum Aufladen einer entladenen Batterie oder Star ten des Motors mit einer Fremdbatterie.
Das Vorhandensein dieses Aufklebers weist auf die Ver wendung einer bleihaltigen 12 V Batterie mit spezieller Technologie und Eigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist durch einen PEUGEOT-Ver tragspar tner oder eine qualifizier te Werkstatt vorzunehmen. Die Nichteinhaltung dieser Hinweise kann zu einem frühzeitigen Verschleiß
der Batterie führen.
Nach dem Wiedereinbau der Batterie ist das Stop & Star t-System je nach Witterungsbedingungen und Batterieladezustand erst nach mehreren Stunden wieder aktiv (bis zu ca. 8 Stunden).
Die Batterie befindet sich im Motorraum. Um an die Batterie zu gelangen:  öffnen Sie die Motorhaube mit dem Hebel innen und dann mit dem Hebel außen,  ziehen Sie die Kunststoffabdeckung ab, um an die beiden Pole zu gelangen,  haken Sie, wenn nötig, den Sicherungskasten aus, um die Batterie herauszunehmen.
Zugang zur Batterie
 Drücken Sie den Sperrhebel so weit wie möglich nach oben.
Abklemmen der Batteriekabel
Wiederanschließen der Kabel
 Bringen Sie die geöffnete Kabelschelle 1 an der (+) Klemme der Batterie an.  Drücken Sie senkrecht auf die Schelle 1 , um diese richtig an der Batterie anzusetzen.  Schließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den Sperrhebel 2 wieder nach unten drücken.
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen werden, wenn sie falsch angebracht wird. Wiederholen Sie in diesem Fall den Vorgang.

8197
i
Praktische Tipps

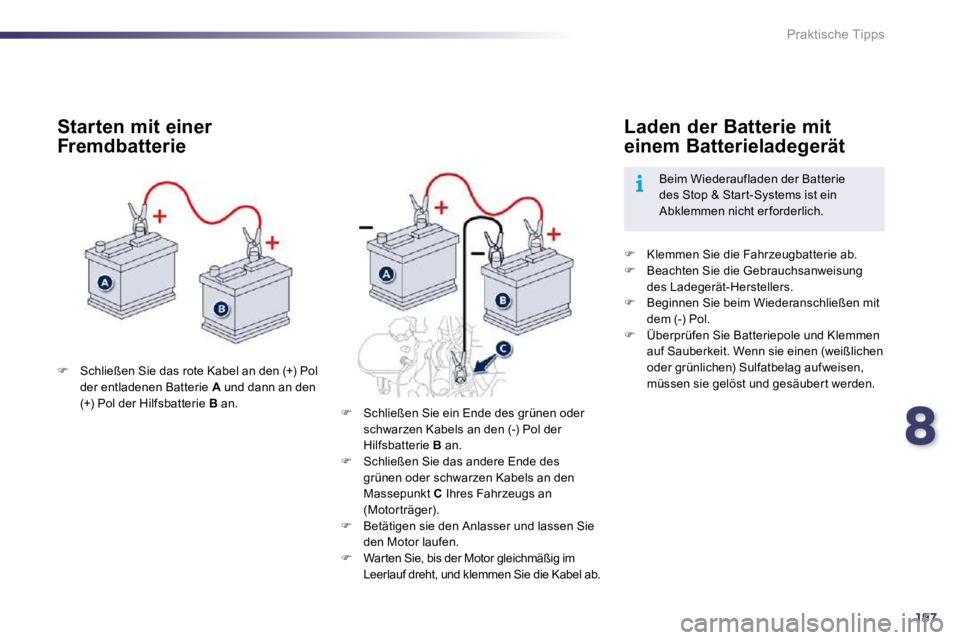

 Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A und dann an den (+) Pol der Hilfsbatterie B an.
Starten mit einer
Fremdbatterie
 Klemmen Sie die Fahrzeugbatterie ab.  Beachten Sie die Gebrauchsanweisung des Ladegerät-Herstellers.  Beginnen Sie beim Wiederanschließen mit dem (-) Pol.  Überprüfen Sie Batteriepole und Klemmen auf Sauberkeit. Wenn sie einen (weißlichen oder grünlichen) Sulfatbelag aufweisen, müssen sie gelöst und gesäuber t werden.
Laden der Batterie mit
einem Batterieladegerät
Beim Wiederaufladen der Batterie des Stop & Star t-Systems ist ein Abklemmen nicht er forderlich.
 Schließen Sie ein Ende des grünen oder schwarzen Kabels an den (-) Pol der Hilfsbatterie B an.  Schließen Sie das andere Ende des
grünen oder schwarzen Kabels an den Massepunkt C Ihres Fahrzeugs an (Motor träger).  Betätigen sie den Anlasser und lassen Sie
den Motor laufen.  Warten Sie, bis der Motor gleichmäßig im Leerlauf dreht, und klemmen Sie die Kabel ab.

198
!
i
Praktische Tipps

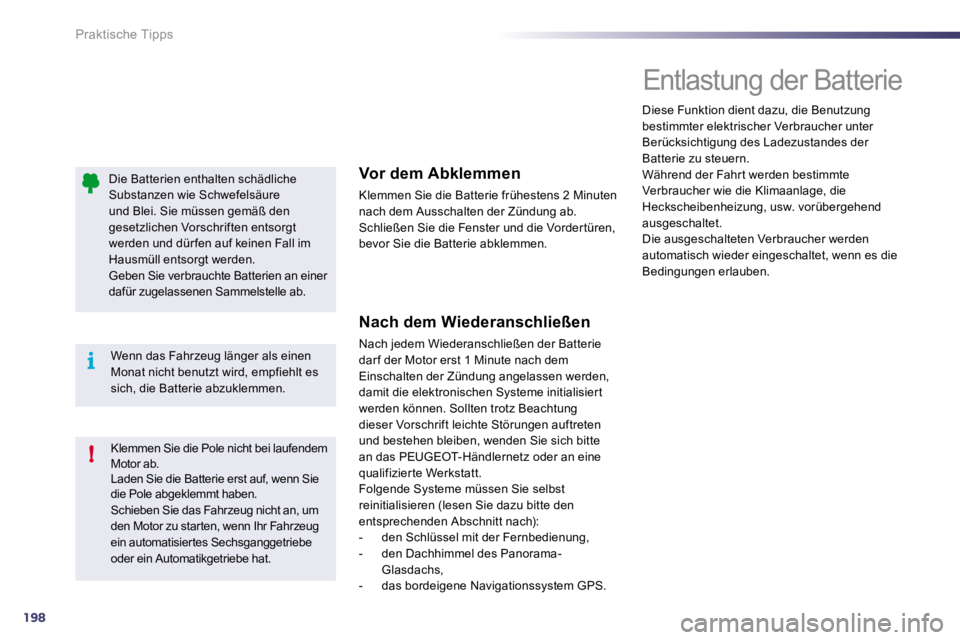

Die Batterien enthalten schädliche Substanzen wie Schwefelsäure und Blei. Sie müssen gemäß den gesetzlichen Vorschriften entsorgt werden und dür fen auf keinen Fall im Hausmüll entsorgt werden. Geben Sie verbrauchte Batterien an einer dafür zugelassenen Sammelstelle ab.
Klemmen Sie die Pole nicht bei laufendem Motor ab. Laden Sie die Batterie erst auf, wenn Sie die Pole abgeklemmt haben. Schieben Sie das Fahrzeug nicht an, um den Motor zu starten, wenn Ihr Fahrzeug
ein automatisiertes Sechsganggetriebe oder ein Automatikgetriebe hat.
Wenn das Fahrzeug länger als einen Monat nicht benutzt wird, empfiehlt es sich, die Batterie abzuklemmen.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach dem Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vorder türen, bevor Sie die Batterie abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie dar f der Motor erst 1 Minute nach dem Einschalten der Zündung angelassen werden, damit die elektronischen Systeme initialisier t werden können. Sollten trotz Beachtung dieser Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich bitte an das PEUGEOT-Händlernetz oder an eine qualifizier te Werkstatt. Folgende Systeme müssen Sie selbst reinitialisieren (lesen Sie dazu bitte den entsprechenden Abschnitt nach):
- den Schlüssel mit der Fernbedienung, - den Dachhimmel des Panorama-Glasdachs, - das bordeigene Navigationssystem GPS.
Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung bestimmter elektrischer Verbraucher unter Berücksichtigung des Ladezustandes der Batterie zu steuern. Während der Fahr t werden bestimmte Verbraucher wie die Klimaanlage, die Heckscheibenheizung, usw. vorübergehend ausgeschaltet.
Die ausgeschalteten Verbraucher werden automatisch wieder eingeschaltet, wenn es die Bedingungen erlauben.

198
!
i
Praktische Tipps
Die Batterien enthalten schädliche Substanzen wie Schwefelsäure und Blei. Sie müssen gemäß den gesetzlichen Vorschriften entsorgt werden und dür fen auf keinen Fall im Hausmüll entsorgt werden. Geben Sie verbrauchte Batterien an einer dafür zugelassenen Sammelstelle ab.
Klemmen Sie die Pole nicht bei laufendem Motor ab. Laden Sie die Batterie erst auf, wenn Sie die Pole abgeklemmt haben. Schieben Sie das Fahrzeug nicht an, um den Motor zu starten, wenn Ihr Fahrzeug
ein automatisiertes Sechsganggetriebe oder ein Automatikgetriebe hat.
Wenn das Fahrzeug länger als einen Monat nicht benutzt wird, empfiehlt es sich, die Batterie abzuklemmen.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach dem Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vorder türen, bevor Sie die Batterie abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie dar f der Motor erst 1 Minute nach dem Einschalten der Zündung angelassen werden, damit die elektronischen Systeme initialisier t werden können. Sollten trotz Beachtung dieser Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich bitte an das PEUGEOT-Händlernetz oder an eine qualifizier te Werkstatt. Folgende Systeme müssen Sie selbst reinitialisieren (lesen Sie dazu bitte den entsprechenden Abschnitt nach):
- den Schlüssel mit der Fernbedienung, - den Dachhimmel des Panorama-Glasdachs, - das bordeigene Navigationssystem GPS.
Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung bestimmter elektrischer Verbraucher unter Berücksichtigung des Ladezustandes der Batterie zu steuern. Während der Fahr t werden bestimmte Verbraucher wie die Klimaanlage, die Heckscheibenheizung, usw. vorübergehend ausgeschaltet.
Die ausgeschalteten Verbraucher werden automatisch wieder eingeschaltet, wenn es die Bedingungen erlauben.

8199
Praktische Tipps
Hiermit wird die Betriebsdauer bestimmter Funktionen gesteuer t, um die Batterie nicht zu stark zu entladen. Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Audioanlage und Telematik, Scheibenwischer, Abblendlicht, Deckenleuchten, usw. insgesamt noch für die Dauer von maximal dreißig Minuten benutzen.
Energiesparmodus
Wechsel in den
Energiesparmodus
Danach wird der Wechsel in den Energiesparmodus im Anzeigefeld des Kombiinstruments angezeigt, die eingeschalteten Verbraucher werden auf
Bereitschaft geschaltet.
Wenn Sie gerade ein Gespräch führen, können Sie dieses mit der Freisprecheinrichtung Ihres WIP Nav oder Ihres WIP Sound noch 10 Minuten lang for tsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch bei der nächsten Inbetriebnahme des Fahrzeugs reaktivier t.  Um die Funktionen sofor t wieder benutzen zu können, star ten Sie den Motor und
lassen Sie ihn laufen: - weniger als zehn Minuten, um die Verbraucher ca. fünf Minuten in Betrieb nehmen zu können, - länger als zehn Minuten, damit sie ca. dreißig Minuten ver fügbar sind. Beachten Sie die Laufzeiten des Motors, um ein ordnungsgemäßes Laden der Batterie zu gewährleisten. Star ten Sie den Motor nicht immer wieder und andauernd neu, um die Batterie zu laden. Bei entladener Batterie springt der Motor nicht an (vgl. Absatz "Batterie").
