2010.5 Peugeot 508 Betriebsanleitung (in German)

379
Bordkomfort

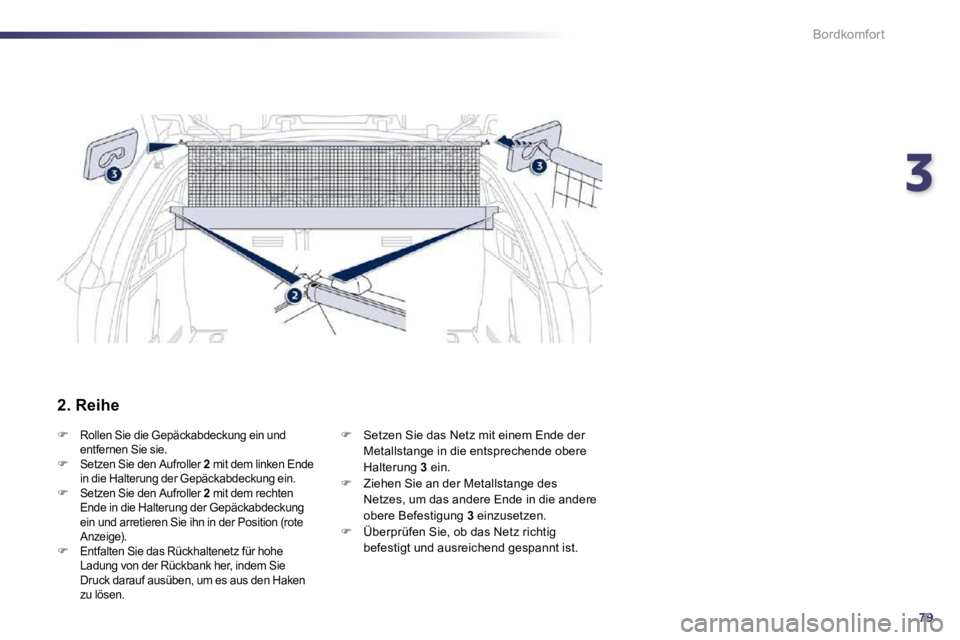

 Rollen Sie die Gepäckabdeckung ein und entfernen Sie sie.  Setzen Sie den Aufroller 2 mit dem linken Ende in die Halterung der Gepäckabdeckung ein.  Setzen Sie den Aufroller 2 mit dem rechten Ende in die Halterung der Gepäckabdeckung ein und arretieren Sie ihn in der Position (rote Anzeige).  Entfalten Sie das Rückhaltenetz für hohe Ladung von der Rückbank her, indem Sie Druck darauf ausüben, um es aus den Haken zu lösen.
 Setzen Sie das Netz mit einem Ende der Metallstange in die entsprechende obere Halterung 3 ein.
 Ziehen Sie an der Metallstange des Netzes, um das andere Ende in die andere obere Befestigung 3 einzusetzen.  Überprüfen Sie, ob das Netz richtig befestigt und ausreichend gespannt ist.
2. Reihe

80
Bordkomfort
Heizung und Belüftung
Die im Fahrzeuginnenraum zirkulierende Luft wird gefiltert. Es handelt sich dabei entweder um Frischluft, die von außen durch das Lufteintrittsgitter unten an der Windschutzscheibe hereinströmt, oder um Innenluft, die umgewälzt wird .
Bedienelemente
Die eintretende Luft gelangt auf verschiedenen Wegen ins Fahrzeuginnere je nach den vom Fahrer, Beifahrer oder den Insassen im Fond entsprechend der Fahrzeugausstattung vorgenommenen Einstellungen. Mit dem Temperaturregler erhält man die gewünschte Komfor ttemperatur durch die Mischung der Luft aus den verschiedenen Kreisläufen. Mit dem Regler für die Luftver teilung können die Punkte zur Ver teilung der Luft im Innenraum
durch Kombinieren der entsprechenden Tasten gewählt werden. Mit dem Regler für die Luftzufuhr lässt sich die Gebläsestärke erhöhen oder verringern. Diese Regler befinden sich im Bedienungsfeld Aan der Mittelkonsole.
1. Düsen zum Abtauen und Abtrocknen der Windschutzscheibe 2. Düsen zum Abtauen und Abtrocknen der vorderen Seitenscheiben 3. Seitliche verschließbare und verstellbare Belüftungsdüsen 4. Mittlere verschließbare und verstellbare
Belüftungsdüsen
5. Luftaustritte im vorderen Fußraum 6. Verschließbare und verstellbare Belüftungsdüsen für die Insassen hinten 7. Luftaustritte im hinteren Fußraum
Luftverteilung
Das Belüftungssystem dient dazu, ein angenehmes Raumklima und gute Sichtbedingungen im Fahrzeuginneren zu schaffen und aufrechtzuerhalten.

381
i
Bordkomfort

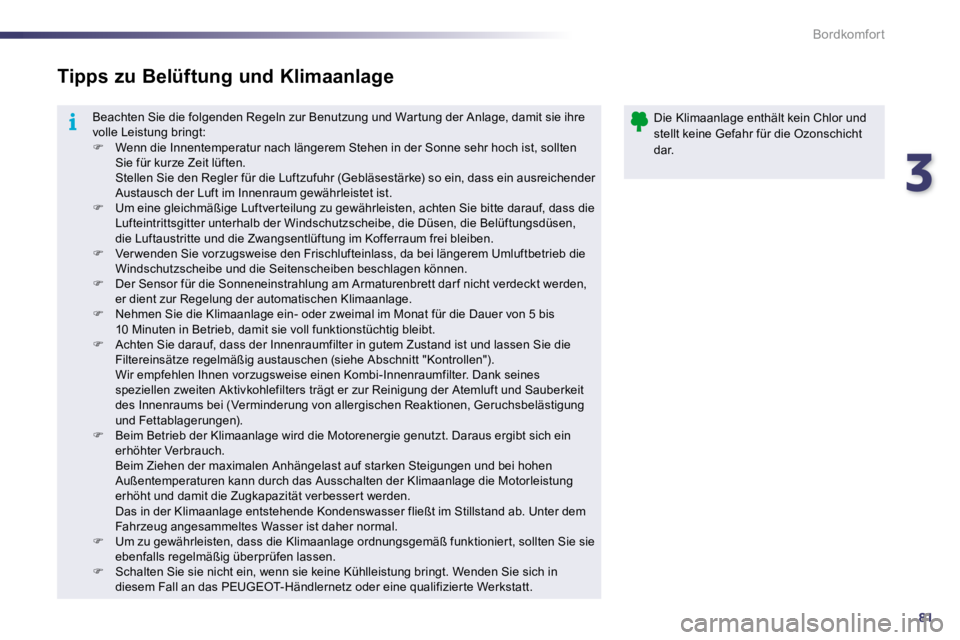

Beachten Sie die folgenden Regeln zur Benutzung und War tung der Anlage, damit sie ihre volle Leistung bringt:  Wenn die Innentemperatur nach längerem Stehen in de r Sonne sehr hoch ist, sollten Sie für kurze Zeit lüften. Stellen Sie den Regler für die Luftzufuhr (Gebläsestärke) so ein, dass ein ausreichender Austausch der Luft im Innenraum gewährleistet ist.  Um eine gleichmäßige Luftver teilung zu gewährleisten, achten Sie bitte darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die Düsen, die Belüftungsdüsen, die Luftaustritte und die Zwangsentlüftung im Koffer raum frei bleiben.  Ver wenden Sie vorzugsweise den Frischlufteinlass, da bei längerem Umluftbetrieb die Windschutzscheibe und die Seitenscheiben beschlagen können.  Der Sensor für die Sonneneinstrahlung am Armaturenbre tt dar f nicht verdeckt werden, er dient zur Regelung der automatischen Klimaanlage.  Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.  Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze regelmäßig austauschen (siehe Abschnitt "Kontrollen"). Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenr aumfilter. Dank seines speziellen zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit des Innenraums bei (Verminderung von allergischen Rea ktionen, Geruchsbelästigung und Fettablagerungen).  Beim Betrieb der Klimaanlage wird die Motorenergie genutzt. Daraus ergibt sich ein erhöhter Verbrauch. Beim Ziehen der maximalen Anhängelast auf starken St eigungen und bei hohen Außentemperaturen kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht und damit die Zugkapazität verbesser t werden. Das in der Klimaanlage entstehende Kondenswasser flie ßt im Stillstand ab. Unter dem Fahrzeug angesammeltes Wasser ist daher normal.  Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktionier t, sollten Sie sie ebenfalls regelmäßig überprüfen lassen.  Schalten Sie sie nicht ein, wenn sie keine Kühlleistung bringt. Wenden Sie sich in diesem Fall an das PEUGEOT-Händlernetz oder eine qualif izier te Werkstatt.
Tipps zu Belüftung und Klimaanlage
Die Klimaanlage enthält kein Chlor und stellt keine Gefahr für die Ozonschicht dar.

82
Bordkomfort
Manuelle Klimaanlage
Die Klimaanlage funktionier t nur bei laufendem Motor.
1. Temperaturregelung
 Drehen Sie den Regler links (kalt) oder rechts (warm), um die Temperatur nach Ihren Bedür fnissen einzustellen.
2. Regelung der Gebläsestärke
 Drücken Sie auf die Taste mit dem Symbol "Propeller voll" , um die Gebläsestärke zu erhöhen.
 Drücken Sie auf die Taste mit dem Symbol "Propeller leer" , um die Gebläsestärke zu verringern.
3. Verteilung des Luftstroms
 Drücken Sie auf die entsprechende Taste, um folgende Einstellungen vorzunehmen:
Windschutzscheibe und Seitenscheiben
Mittlere und seitliche Belüftungsdüsen
Fußraum
Je nach Bedar f können Sie je zwei Tasten zur Luftver teilung kombinieren oder gleichzeitig alle drei Ver teilungsar ten einstellen.
Je nach eingestelltem Wer t füllt sich die dazugehörige Diodenreihe schrittweise.

383
Bordkomfort
4. Frischluftzufuhr/Umluftbetrieb
Durch die Frischluftzufuhr lässt sich ein
 Drücken Sie auf diese Taste, um die Luft im Innenraum umwälzen zu lassen. Die Leuchte in der Taste schaltet sich ein.
 Drücken Sie erneut auf die Taste, um den Frischlufteinlass wieder zu öffnen. Die Leuchte in
der Taste erlischt.
Beschlagen der Windschutzscheibe und der Seitenscheiben vermeiden. Mit der Umluftfunktion lässt sich der Innenraum gegen Geruchs- und Rauchbelästigung von
außen abschirmen. Schalten Sie so bald wie möglich wieder auf Frischluftzufuhr, damit die Luft nicht schlechter wird und die Scheiben nicht beschlagen.
6. Automatikprogramm "Sicht" 5. Klimaanlage ein/aus
Die Klimaanlage ist für den Ganzjahresbetrieb gedacht und kann nur effizient funktionieren, wenn die Scheiben geschlossen sind.
Sie ermöglicht es Ihnen: - im Sommer die Innenraumtemperatur zu senken, - im Winter bei über 3 °C die an den Scheiben niedergeschlagene Feuchtigkeit schneller zu beseitigen.
Ein
 Drücken Sie die Taste "A /C" , die dazugehörige grüne Kontrollleuchte schaltet sich ein. Die Klimaanlage funktionier t nicht, wenn das Gebläse ausgeschaltet ist.
Aus
 Drücken Sie erneut die Taste "A /C" , die dazugehörige grüne Kontrollleuchte erlischt. Durch das Ausschalten kann es zu unangenehmen Begleiterscheinungen kommen (Feuchtigkeit, beschlagene Scheiben).
Siehe Abschnitt "Beschlagfreihalten - Entfrosten vorn"

84
i
Bordkomfort

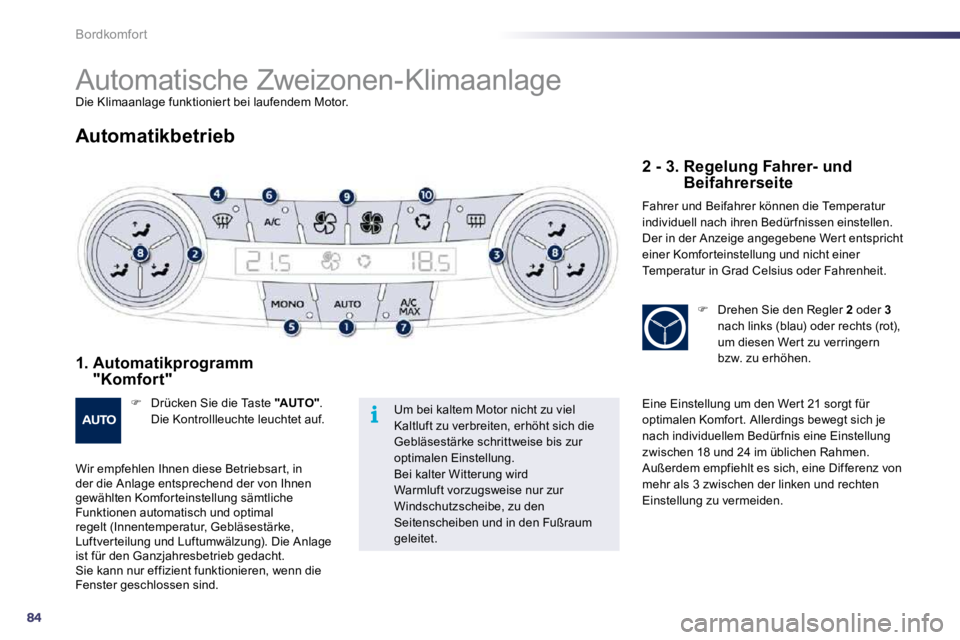

Automatische Zweizonen-Klimaanlage
Die Klimaanlage funktionier t bei laufendem Motor.
Automatikbetrieb
1. Automatikprogramm "Komfort"
 Drücken Sie die Taste "AUTO" . Die Kontrollleuchte leuchtet auf.
Wir empfehlen Ihnen diese Betriebsar t, in der die Anlage entsprechend der von Ihnen gewählten Komfor teinstellung sämtliche Funktionen automatisch und optimal regelt (Innentemperatur, Gebläsestärke, Luftver teilung und Luftumwälzung). Die Anlage ist für den Ganzjahresbetrieb gedacht. Sie kann nur effizient funktionieren, wenn die Fenster geschlossen sind.
Um bei kaltem Motor nicht zu viel Kaltluft zu verbreiten, erhöht sich die Gebläsestärke schrittweise bis zur optimalen Einstellung. Bei kalter Witterung wird Warmluft vorzugsweise nur zur Windschutzscheibe, zu den Seitenscheiben und in den Fußraum
geleitet.
2 - 3. Regelung Fahrer- und Beifahrerseite
Fahrer und Beifahrer können die Temperatur individuell nach ihren Bedür fnissen einstellen. Der in der Anzeige angegebene Wer t entspricht einer Komfor teinstellung und nicht einer Temperatur in Grad Celsius oder Fahrenheit.
 Drehen Sie den Regler 2 oder 3nach links (blau) oder rechts (rot), um diesen Wer t zu verringern bzw. zu erhöhen.
Eine Einstellung um den Wer t 21 sorgt für optimalen Komfor t. Allerdings bewegt sich je
nach individuellem Bedür fnis eine Einstellung zwischen 18 und 24 im üblichen Rahmen. Außerdem empfiehlt es sich, eine Differenz von
mehr als 3 zwischen der linken und rechten Einstellung zu vermeiden.

385
i
i
i
Bordkomfort
Beim Einsteigen ist es unter Umständen viel kälter oder wärmer als es der Komfor ttemperatur entspricht. Es bringt jedoch nichts, den angezeigten Wer t zu ändern, um die gewünschte Komfor ttemperatur zu erzielen. Die Anlage gleicht die Temperaturabweichung automatisch und so schnell wie möglich aus.
4. Automatikprogramm "Sicht"
Zur maximalen Kühlung bzw. Aufheizung des Innenraums kann der Mindestwer t 14 unterschritten bzw. der Höchstwer t 28 überschritten werden.  Drehen Sie den Regler 2 oder 3 nach links bis zur Anzeige "LO" oder nach rechts bis zur Anzeige "HI" . "HI""HI"
Siehe Abschnitt "Beschlagfreihalten - Entfrosten vorn"
Drücken Sie diese Taste, um den Komfortwert auf der Beifahrerseite an den der Fahrerseite anzugleichen (ungetrennte Regelung). Die Kontrollleuchte in der Taste leuchtet auf.
Je nach Wunsch können Sie eine vom Automatikprogramm abweichende Einstellung wählen. Die übrigen Funktionen werden weiterhin automatisch gesteuer t.  Durch Drücken der Taste "AUTO" kehren Sie wieder zum vollautomatischen Betrieb zurück.
Umschalten auf manuelle Einstellung
5. Ungetrennte/Getrennte Regelung
Die Klimaanlage ist für den Ganzjahresbetrieb gedacht. Sie funktioniert nur wirkungsvoll bei geschlossenen Fenstern.
6. Klimaanlage ein/aus
Mit ihr lässt sich: - im Sommer die Temperatur senken, - im Winter bei über 3 °C die Wirkung der Funktion zum Beschlagfreihalten erhöhen.
7. Klimaanlage auf Höchstleistung
Wenn Sie die Luft im Innenraum vorübergehend herabkühlen möchten, drücken Sie diese Taste, in der Anzeige erscheint "LO" . Um zu den vorherigen Einstellungen zurückzukehren, drücken Sie erneut die Taste.
Solange die Funktion Beschlagfreihalten unter der Funktion Stop & Start aktiviert ist, ist der Modus STOP nicht verfügbar.
Einschalten Drücken Sie die Taste "A/C" , die damit /C"
gekoppelte grüne Kontrollleuchte leuchtet auf. Die Klimaanlage funktioniert nicht, wenn die Funkti on zur Regelung der Gebläsestärke ausgeschaltet ist.
Ausschalten Drücken Sie erneut die Taste "A/C" , die damit /C"gekoppelte grüne Kontrollleuchte erlischt. Durch das Ausschalten kann es zu unangenehmen Begleiterscheinungen kommen (Feuchtigkeit, Beschlagen der Scheiben).

86
!
Bordkomfort
8. Einstellung der Luftverteilung
 Drücken Sie die entsprechende Taste, um die jeweilige Einstellung vorzunehmen:
Windschutzscheibe und Seitenscheiben
Mittlere und seitliche Belüftungsdüsen
Fußraum
Je nach Bedar f können Sie je zwei Tasten zur Luftver teilung kombinieren oder gleichzeitig alle drei Ver teilungsar ten einstellen.
9. Einstellung der Gebläsestärke
 Drücken Sie die Taste mit dem Symbol "Propeller voll" , um die Gebläsestärke zu erhöhen.
 Drücken Sie die Taste mit dem Symbol "Propeller leer" , um die Gebläsestärke zu verringern.
10. Frischluftzufuhr/Umluftbetrieb
 Drücken Sie die Taste mit dem Symbol "Propeller leer" für die Gebläsestärke, bis das Propellersymbol verschwindet und "--" in der Anzeige erscheint.
Ausschalten der Anlage
Drücken Sie diese Taste, um die Luft im Innenraum umzuwälzen. Die Kontrollleuchte in der Taste leuchtet auf.
Durch die Umluftfunktion lässt sich der Innenraum gegen Geruchs- und Rauchbelästigung von außen abschirmen. Sie schaltet sich automatisch beim Betätigen der Scheibenwaschanlage ein.
Vermeiden Sie zu langes Fahren mit ausgeschalteter Anlage (dadurch können die Scheiben beschlagen und die Luftqualität verschlechtert sich). Durch Drücken der Taste mit dem Symbol "Propeller voll" wird die Anlage wieder eingeschaltet unter Beibehaltung der vor dem Ausschalten eingestellten Werte.
Je nach eingestelltem Wer t füllt sich das Propellersymbol für die Gebläsestärke schrittweise.
Damit werden alle Funktionen der Klimaanlage ausgeschaltet. Das Innenraumklima wird nicht mehr geregelt. Aufgrund der For tbewegung des Fahrzeugs entsteht jedoch weiterhin ein leichter Luftstrom.
 Drücken Sie so bald wie möglich wieder diese Taste, um den Frischlufteinlass zu öffnen und ein Beschlagen der Scheiben zu vermeiden. Die Kontrollleuchte in der Taste erlischt.
