INFORMACIÓN PRÁCTICA


)
Gire la palanca A
hasta la
posición "Infl ado".

)
Desenrolle completamente
el tubo negro H
.

)
Acople el tubo negro a la válvula de
la rueda que desea reparar.
)
Conecte de nuevo la toma eléctrica
del compresor a la toma del vehículo.

)
Arranque el vehículo y deje funcionar
el motor.

)
Diríjase lo antes posible a la
Red PEUGEOT.
Informe imperativamente al téc-
nico de que ha utilizado este kit.
Después de un diagnóstico, el
técnico le informará si se puede
reparar el neumático o si, por el
contrario, debe sustituirlo.

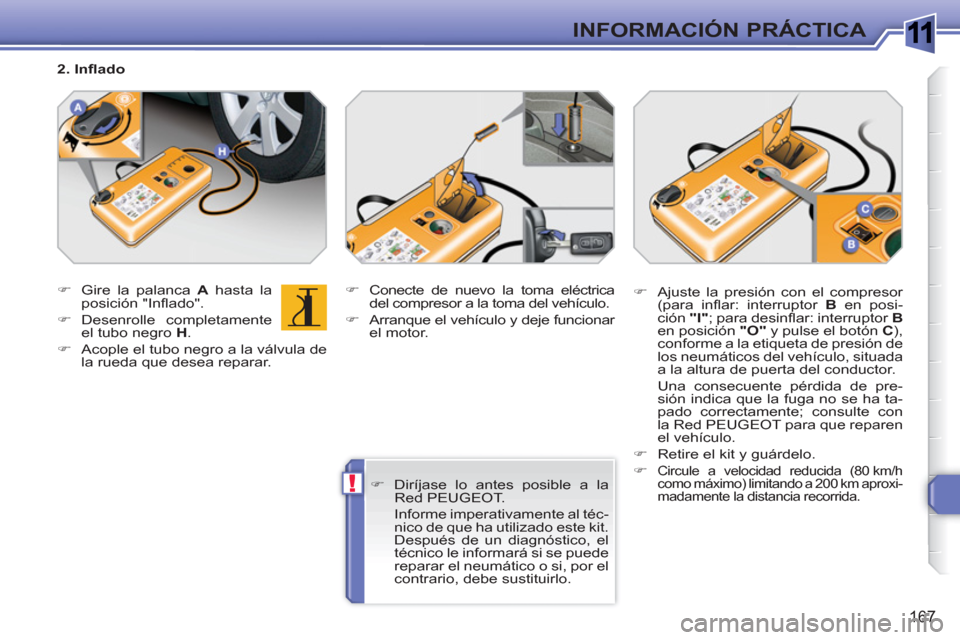

2. Infl ado

)
Ajuste la presión con el compresor
(para infl ar: interruptor B
en posi-
ción "I"
; para desinfl ar: interruptor B

en posición "O"
y pulse el botón C
),
conforme a la etiqueta de presión de
los neumáticos del vehículo, situada
a la altura de puerta del conductor.
Una consecuente pérdida de pre-
sión indica que la fuga no se ha ta-
pado correctamente; consulte con
la Red PEUGEOT para que reparen
el vehículo.

)
Retire el kit y guárdelo.

)

Circule a velocidad reducida (80 km/h
como máximo) limitando a 200 km aproxi-
madamente la distancia recorrida.

1
!
168
INFORMACIÓN PRÁCTICA

Tenga cuidado con el posible goteo
de líquido.
La fecha de caducidad del líquido
fi gura debajo del bote.
El bote de líquido es para un único
uso; incluso si no está terminado,
debe sustituirse.
Después de utilizarlo, no tire el
tubo al suelo, llévelo a la Red
PEUGEOT o a un punto de recogi-
da autorizado.
No olvide comprar un nuevo bote,
disponible en la Red PEUGEOT.

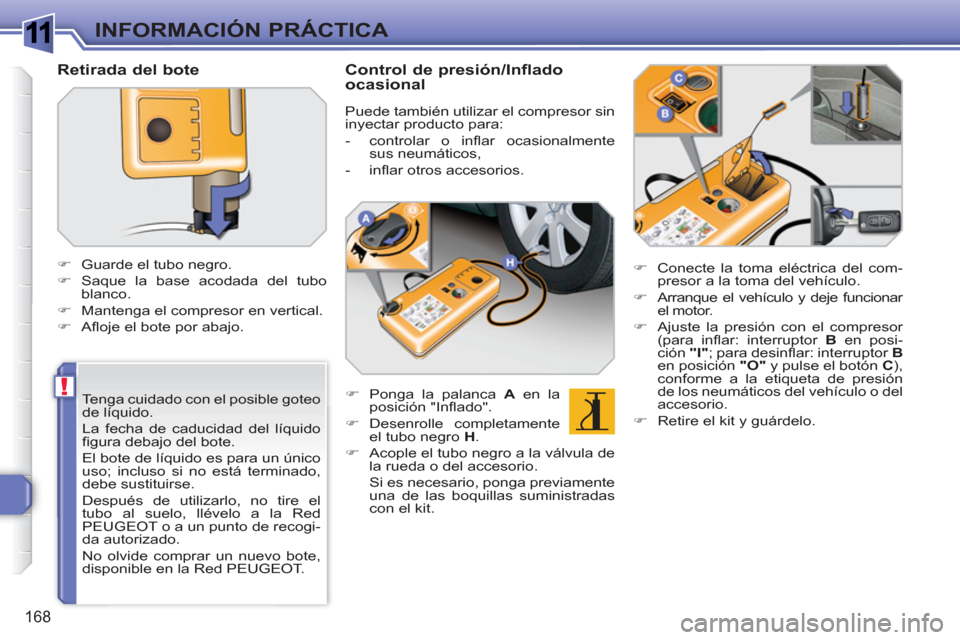

Retirada del bote




)
Guarde el tubo negro.

)
Saque la base acodada del tubo
blanco.

)
Mantenga el compresor en vertical.

)
Afl oje el bote por abajo.



Control de presión/Inflado
ocasional

Puede también utilizar el compresor sin
inyectar producto para:


- controlar o infl ar ocasionalmente
sus neumáticos,

- infl ar otros accesorios.


)
Ponga la palanca A
en la
posición "Infl ado".

)
Desenrolle completamente
el tubo negro H
.

)
Acople el tubo negro a la válvula de
la rueda o del accesorio.
Si es necesario, ponga previamente
una de las boquillas suministradas
con el kit.
)
Conecte la toma eléctrica del com-
presor a la toma del vehículo.

)
Arranque el vehículo y deje funcionar
el motor.

)
Ajuste la presión con el compresor
(para infl ar: interruptor B
en posi-
ción "I"
; para desinfl ar: interruptor B

en posición "O"
y pulse el botón C
),
conforme a la etiqueta de presión
de los neumáticos del vehículo o del
accesorio.

)
Retire el kit y guárdelo.

1
i
169
INFORMACIÓN PRÁCTICA
Este kit de reparación está disponi-
ble en la Red PEUGEOT.
Está previsto para reparar agu-
jeros de 6 mm de diámetro como
máximo, situados exclusivamente
en la banda de rodadura o en la
espalda del neumático. Evite quitar
cualquier cuerpo extraño que haya
penetrado en el neumático.

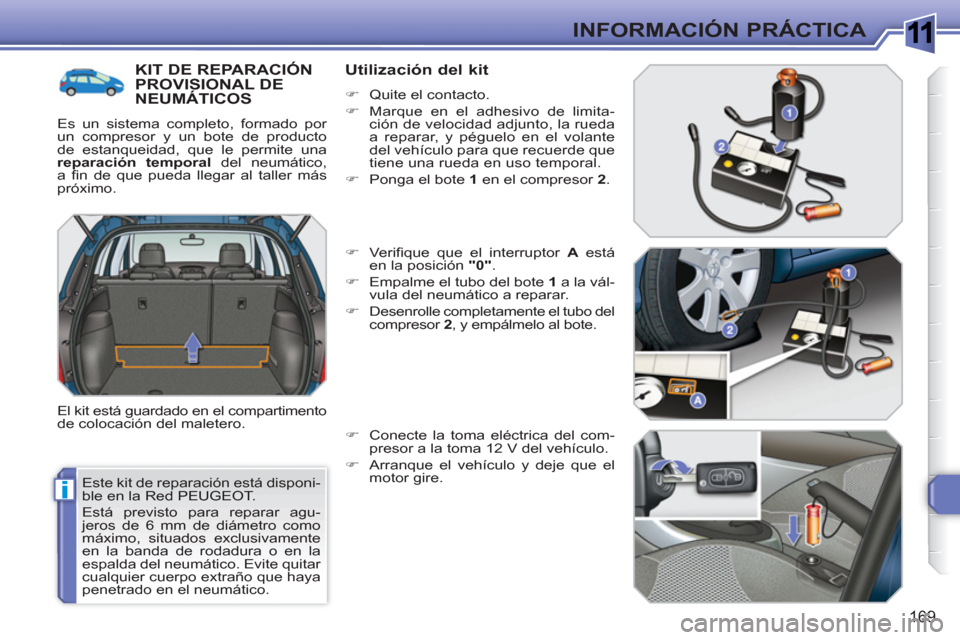

KIT DE REPARACIÓN PROVISIONAL DENEUMÁTICOS
Es un sistema completo, formado por
un compresor y un bote de producto
de estanqueidad, que le permite una
reparación temporal
del neumático,
a fi n de que pueda llegar al taller más
próximo.
El kit está guardado en el compartimento
de colocación del maletero.

Utilización del kit



)
Quite el contacto.

)
Marque en el adhesivo de limita-
ción de velocidad adjunto, la rueda
a reparar, y péguelo en el volante
del vehículo para que recuerde que
tiene una rueda en uso temporal.

)
Ponga el bote 1
en el compresor 2
.

)
Verifi que que el interruptor A
está
en la posición "0"
.

)
Empalme el tubo del bote 1
a la vál-
vula del neumático a reparar.

)
Desenrolle completamente el tubo del
compresor 2
, y empálmelo al bote.

)
Conecte la toma eléctrica del com-
presor a la toma 12 V del vehículo.

)
Arranque el vehículo y deje que el
motor gire.

1
i
170
INFORMACIÓN PRÁCTICA
Si al cabo de cinco a diez minutos
aproximadamente, no ha llegado a
esta presión, esto signifi ca que el
neumático no se puede reparar;
consulte en la Red PEUGEOT para
que le reparen el vehículo.
)
Ponga en marcha el compresor mo-
viendo el interruptor A
hasta la po-
sición "1"
hasta que la presión del
neumático alcance 2,0 bars.

)
Retire el compresor y guarde el bote
en la funda de plástico, suministra-
da con el kit, para no ensuciar su
vehículo con manchas de líquido.

)
Circule inmediatamente durante
aproximadamente tres kilómetros,
a velocidad reducida (entre 20 y
60 km/h), a fi n de taponar el pinchazo.


)
Deténgase para comprobar la repa-
ración y la presión.

)
Empalme directamente el tubo del
compresor a la válvula de la rueda
a reparar.

1
i
!
!
171
INFORMACIÓN PRÁCTICA
Si el vehículo está equipado con la
detección de subinfl ado, el testigo
de subinfl ado se quedará encendi-
do después de haber reparado la
rueda hasta que reinicie el sistema
en la Red PEUGEOT. Tenga cuidado, el bote de líquido
contiene etileno-glicol, este produc-
to es nocivo en caso de ingestión
e irritante para los ojos. Mantenga
este producto fuera del alcance de
los niños.
La fecha de caducidad del líquido
está debajo del bote.
El bote es para un único uso; incluso
empezado, debe sustituirse.
Después de su utilización, no tire
el bote a la basura, llévelo a la Red
PEUGEOT o a un organismo en-
cargado de su recuperación.
No olvide comprar un nuevo bote
de producto de taponamiento dis-
ponible en la Red PEUGEOT.
)

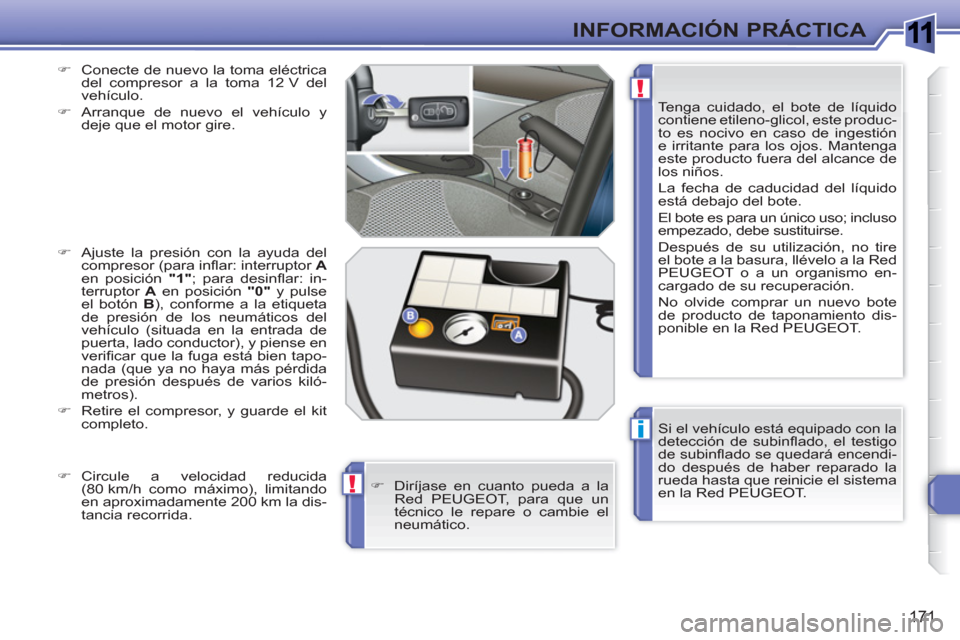

Conecte de nuevo la toma eléctrica
del compresor a la toma 12 V del
vehículo.

)
Arranque de nuevo el vehículo y
deje que el motor gire.

)
Ajuste la presión con la ayuda del
compresor (para infl ar: interruptor A

en posición "1"
; para desinfl ar: in-
terruptor A
en posición "0"
y pulse
el botón B
), conforme a la etiqueta
de presión de los neumáticos del
vehículo (situada en la entrada de
puerta, lado conductor), y piense en
verifi car que la fuga está bien tapo-
nada (que ya no haya más pérdida
de presión después de varios kiló-
metros).

)
Retire el compresor, y guarde el kit
completo.

)
Diríjase en cuanto pueda a la
Red PEUGEOT, para que un
técnico le repare o cambie el
neumático.
)
Circule a velocidad reducida
(80 km/h como máximo), limitando
en aproximadamente 200 km la dis-
tancia recorrida.

1
i
172
INFORMACIÓN PRÁCTICA

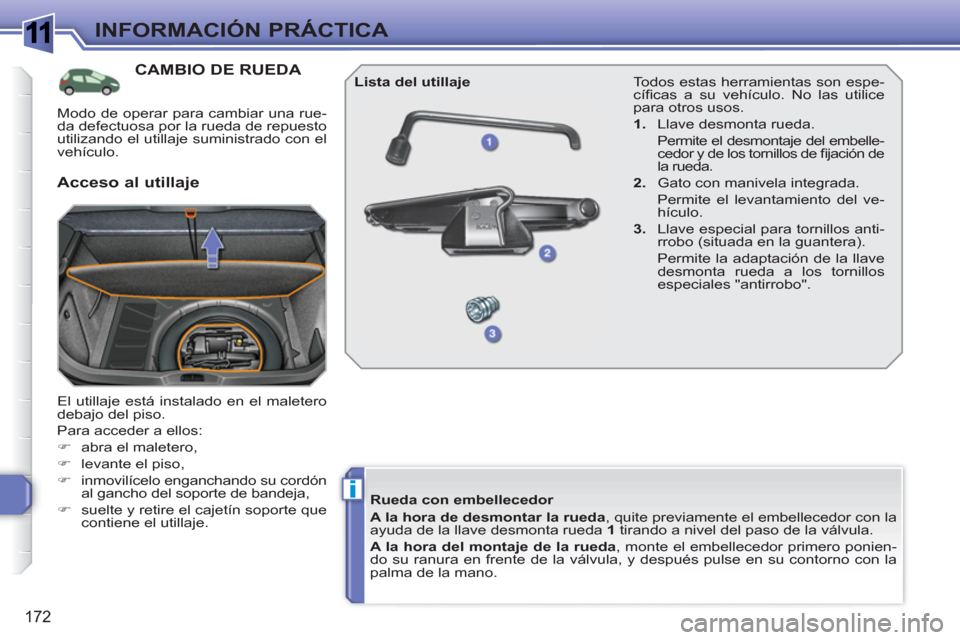

CAMBIO DE RUEDA
El utillaje está instalado en el maletero
debajo del piso.
Para acceder a ellos:


)
abra el maletero,

)
levante el piso,

)
inmovilícelo enganchando su cordón
al gancho del soporte de bandeja,

)
suelte y retire el cajetín soporte que
contiene el utillaje. Todos estas herramientas son espe-
cífi cas a su vehículo. No las utilice
para otros usos.


1.
Llave desmonta rueda.
Permite el desmontaje del embelle-
cedor y de los tornillos de fi jación de
la rueda.

2.
Gato con manivela integrada.
Permite el levantamiento del ve-
hículo.

3.
Llave especial para tornillos anti-
rrobo (situada en la guantera).
Permite la adaptación de la llave
desmonta rueda a los tornillos
especiales "antirrobo".

Lista del utillaje


Acceso al utillaje


Rueda con embellecedor

A la hora de desmontar la rueda
, quite previamente el embellecedor con la
ayuda de la llave desmonta rueda 1
tirando a nivel del paso de la válvula.

A la hora del montaje de la rueda
, monte el embellecedor primero ponien-
do su ranura en frente de la válvula, y después pulse en su contorno con la
palma de la mano.
Modo de operar para cambiar una rue-
da defectuosa por la rueda de repuesto
utilizando el utillaje suministrado con el
vehículo.

1
i
i
173
INFORMACIÓN PRÁCTICA

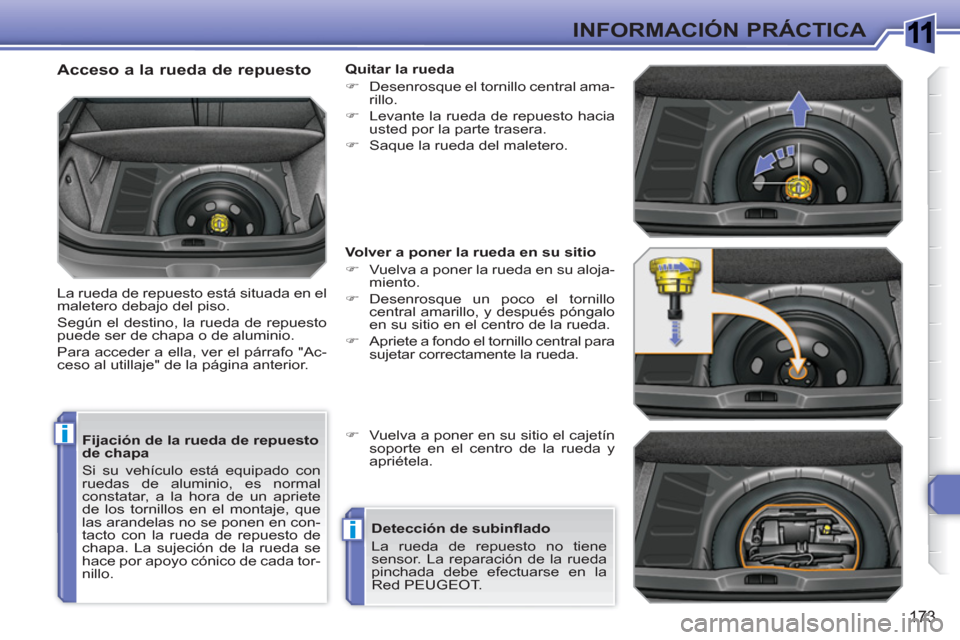

Fijación de la rueda de repuesto
de chapa
Si su vehículo está equipado con
ruedas de aluminio, es normal
constatar, a la hora de un apriete
de los tornillos en el montaje, que
las arandelas no se ponen en con-
tacto con la rueda de repuesto de
chapa. La sujeción de la rueda se
hace por apoyo cónico de cada tor-
nillo.


Acceso a la rueda de repuesto

La rueda de repuesto está situada en el
maletero debajo del piso.
Según el destino, la rueda de repuesto
puede ser de chapa o de aluminio.
Para acceder a ella, ver el párrafo "Ac-
ceso al utillaje" de la página anterior.
Quitar la rueda


)
Desenrosque el tornillo central ama-
rillo.

)
Levante la rueda de repuesto hacia
usted por la parte trasera.

)
Saque la rueda del maletero.


Volver a poner la rueda en su sitio


)
Vuelva a poner la rueda en su aloja-
miento.

)
Desenrosque un poco el tornillo
central amarillo, y después póngalo
en su sitio en el centro de la rueda.

)
Apriete a fondo el tornillo central para
sujetar correctamente la rueda.

)
Vuelva a poner en su sitio el cajetín
soporte en el centro de la rueda y
apriétela.


Detección de subinfl ado
La rueda de repuesto no tiene
sensor. La reparación de la rueda
pinchada debe efectuarse en la
Red PEUGEOT.

1
i
174
INFORMACIÓN PRÁCTICA

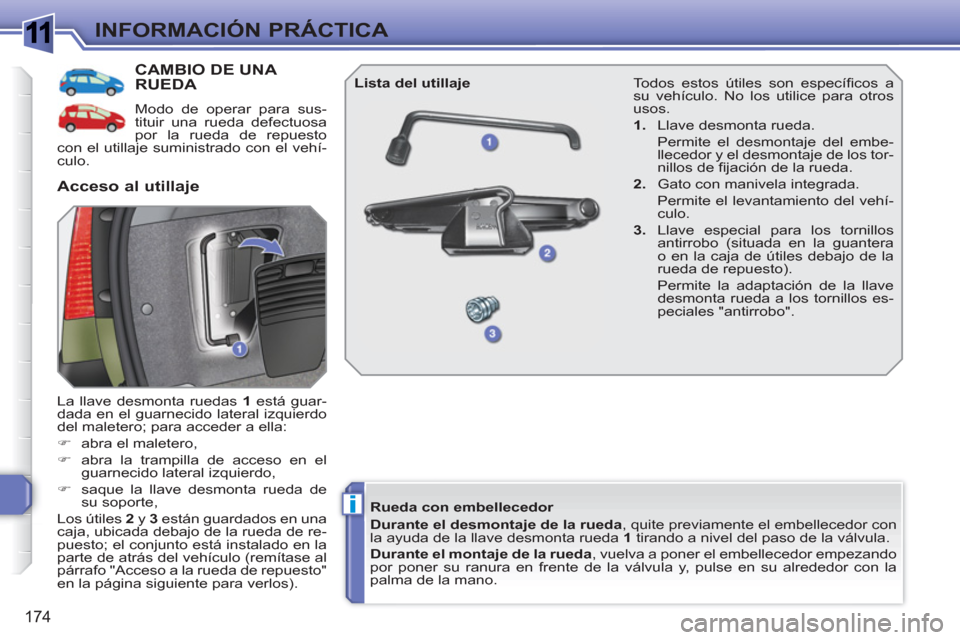

CAMBIO DE UNA RUEDA
Modo de operar para sus-
tituir una rueda defectuosa
por la rueda de repuesto
con el utillaje suministrado con el vehí-
culo.
La llave desmonta ruedas 1
está guar-
dada en el guarnecido lateral izquierdo
del maletero; para acceder a ella:


)
abra el maletero,

)
abra la trampilla de acceso en el
guarnecido lateral izquierdo,

)
saque la llave desmonta rueda de
su soporte,
Los útiles 2
y 3
están guardados en una
caja, ubicada debajo de la rueda de re-
puesto; el conjunto está instalado en la
parte de atrás del vehículo (remítase al
párrafo "Acceso a la rueda de repuesto"
en la página siguiente para verlos).

Acceso al utillaje


Lista del utillaje

Rueda con embellecedor

Durante el desmontaje de la rueda
, quite previamente el embellecedor con
la ayuda de la llave desmonta rueda 1
tirando a nivel del paso de la válvula.

Durante



el montaje de la rueda
, vuelva a poner el embellecedor empezando
por poner su ranura en frente de la válvula y, pulse en su alrededor con la
palma de la mano.
Todos estos útiles son específi cos a
su vehículo. No los utilice para otros
usos.


1.
Llave desmonta rueda.
Permite el desmontaje del embe-
llecedor y el desmontaje de los tor-
nillos de fi jación de la rueda.

2.
Gato con manivela integrada.
Permite el levantamiento del vehí-
culo.

3.
Llave especial para los tornillos
antirrobo (situada en la guantera
o en la caja de útiles debajo de la
rueda de repuesto).
Permite la adaptación de la llave
desmonta rueda a los tornillos es-
peciales "antirrobo".
