2010.5 Peugeot 308 SW BL Manual del propietario (in Spanish)

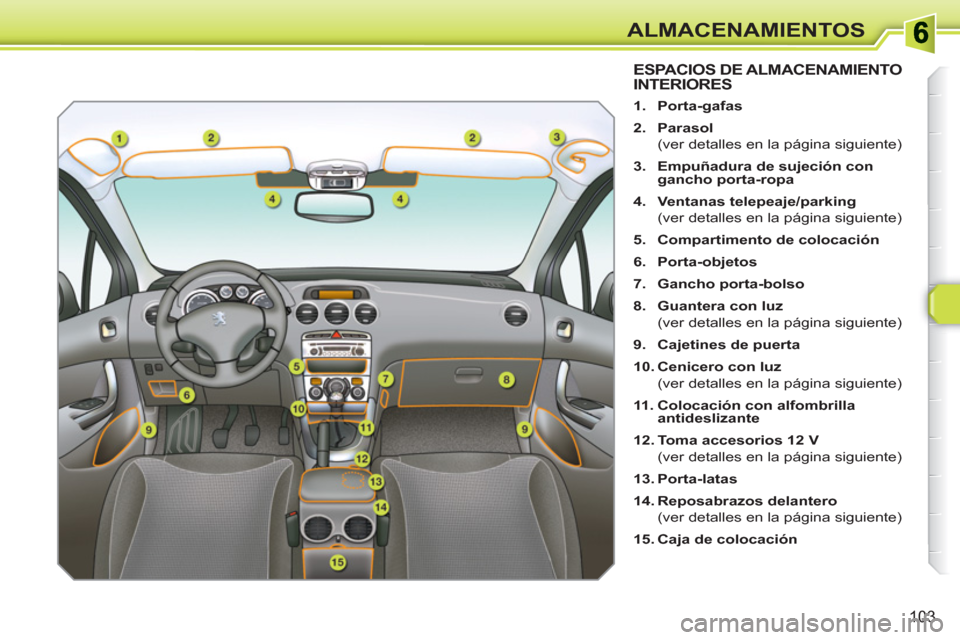

103
ALMACENAMIENTOS
ESPACIOS DE ALMACENAMIENTOINTERIORES


1.
Porta-gafas


2.
Parasol


(ver detalles en la página siguiente)

3.
Empuñadura de sujeción con
gancho porta-ropa


4.
Ventanas telepeaje/parking


(ver detalles en la página siguiente)

5.
Compartimento de colocación


6.
Porta-objetos


7.
Gancho porta-bolso


8.
Guantera con luz


(ver detalles en la página siguiente)

9.
Cajetines de puerta


10.
Cenicero con luz


(ver detalles en la página siguiente)

11 .
Colocación con alfombrilla
antideslizante


12.
Toma accesorios 12 V


(ver detalles en la página siguiente)

13.
Porta-latas


14.
Reposabrazos delantero


(ver detalles en la página siguiente)

15.
Caja de colocación

i

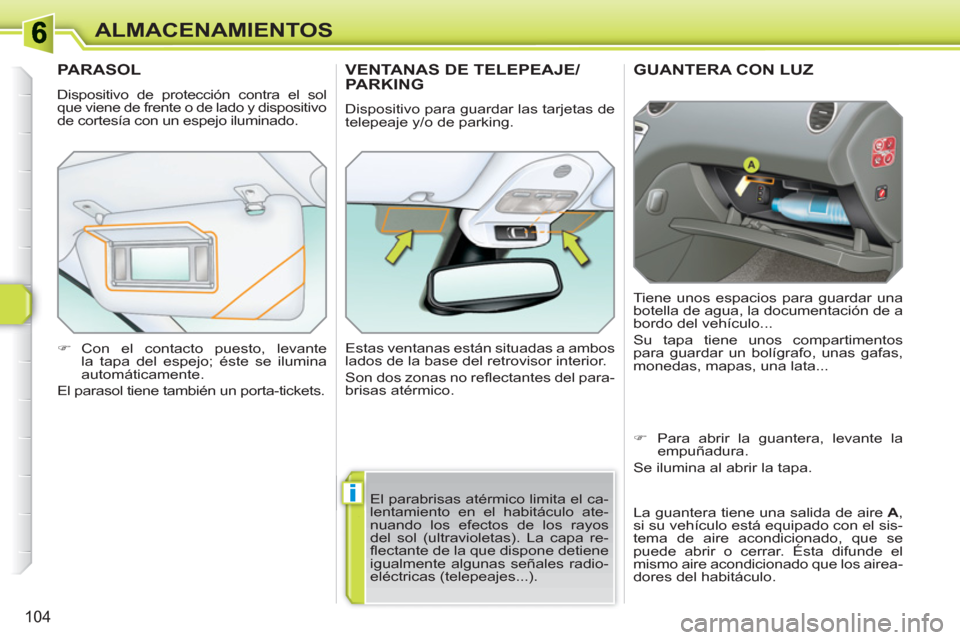

104
ALMACENAMIENTOS
GUANTERA CON LUZ
Tiene unos espacios para guardar una
botella de agua, la documentación de a
bordo del vehículo...
Su tapa tiene unos compartimentos
para guardar un bolígrafo, unas gafas,
monedas, mapas, una lata...
PARASOL
Dispositivo de protección contra el sol que viene de frente o de lado y dispositivo
de cortesía con un espejo iluminado.


)
Con el contacto puesto, levante
la tapa del espejo; éste se ilumina
automáticamente.
El parasol tiene también un porta- tickets.
VENTANAS DE TELEPEAJE/PARKING

Dispositivo para guardar las tarjetas de
telepeaje y/o de parking.
Estas ventanas están situadas a ambos
lados de la base del retrovisor interior.
Son dos zonas no refl ectantes del para-
brisas atérmico.
El parabrisas atérmico limita el ca-
lentamiento en el habitáculo ate-
nuando los efectos de los rayos
del sol (ultravioletas). La capa re-
fl ectante de la que dispone detiene
igualmente algunas señales radio-
eléctricas (telepeajes...).

)
Para abrir la guantera, levante la
empuñadura.
Se ilumina al abrir la tapa.
La guantera tiene una salida de aire A
,
si su vehículo está equipado con el sis-
tema de aire acondicionado, que se
puede abrir o cerrar. Ésta difunde el
mismo aire acondicionado que los airea-
dores del habitáculo.

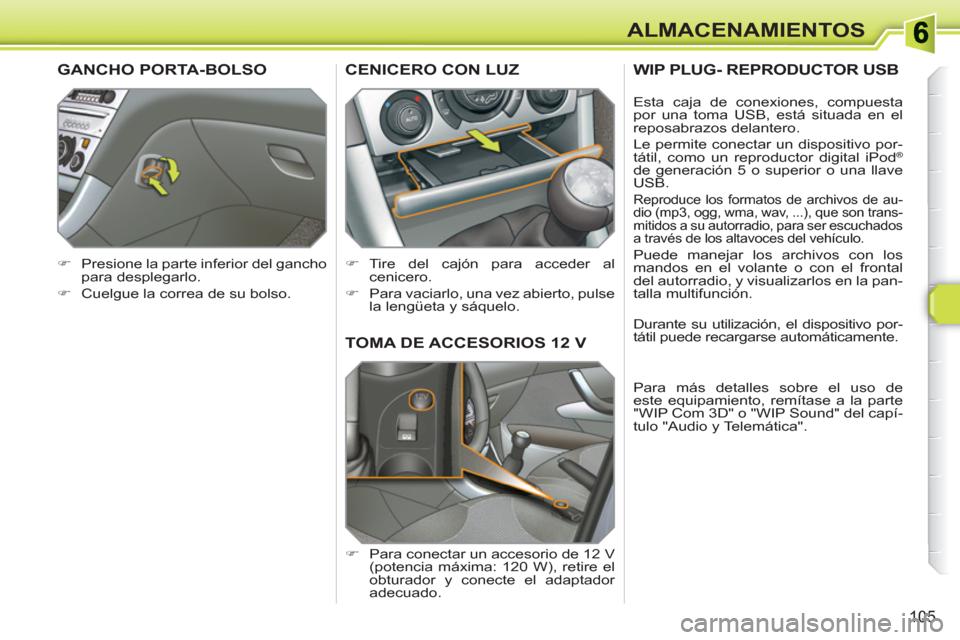

105
ALMACENAMIENTOS
TOMA DE ACCESORIOS 12 V


)
Para conectar un accesorio de 12 V
(potencia máxima: 120 W), retire el
obturador y conecte el adaptador
adecuado.
CENICERO CON LUZ



)
Tire del cajón para acceder al
cenicero.

)
Para vaciarlo, una vez abierto, pulse
la lengüeta y sáquelo.

GANCHO PORTA-BOLSO



)
Presione la parte inferior del gancho
para desplegarlo.

)
Cuelgue la correa de su bolso.
WIP PLUG- REPRODUCTOR USB


Esta caja de conexiones, compuesta
por una toma USB, está situada en el
reposabrazos delantero.
Le permite conectar un dispositivo por-
tátil, como un reproductor digital iPod
®
de generación 5 o superior o una llave
USB.
Reproduce los formatos de archivos de au-
dio (mp3, ogg, wma, wav, ...), que son trans-
mitidos a su autorradio, para ser escuchados
a través de los altavoces del vehículo.
Puede manejar los archivos con los
mandos en el volante o con el frontal
del autorradio, y visualizarlos en la pan-
talla multifunción.

Durante su utilización, el dispositivo por-
tátil puede recargarse automáticamente.

Para más detalles sobre el uso de
este equipamiento, remítase a la parte
"WIP Com 3D" o "WIP Sound" del capí-
tulo "Audio y Telemática".

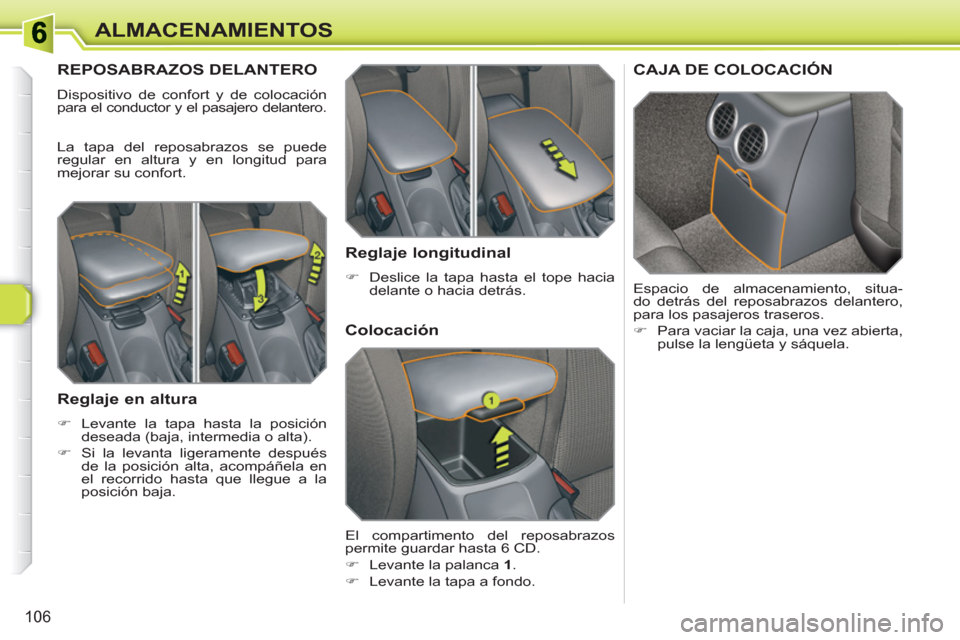

106
ALMACENAMIENTOS
REPOSABRAZOS DELANTERO
Dispositivo de confort y de colocación
para el conductor y el pasajero delantero.
La tapa del reposabrazos se puede
regular en altura y en longitud para
mejorar su confort.

Reglaje en altura



)
Levante la tapa hasta la posición
deseada (baja, intermedia o alta).

)
Si la levanta ligeramente después
de la posición alta, acompáñela en
el recorrido hasta que llegue a la
posición baja.

CAJA DE COLOCACIÓN

Espacio de almacenamiento, situa-
do detrás del reposabrazos delantero,
para los pasajeros traseros.


)
Para vaciar la caja, una vez abierta,
pulse la lengüeta y sáquela.


Colocación

El compartimento del reposabrazos
permite guardar hasta 6 CD.


)
Levante la palanca 1
.

)
Levante la tapa a fondo.



Reglaje longitudinal



)
Deslice la tapa hasta el tope hacia
delante o hacia detrás.

!
!

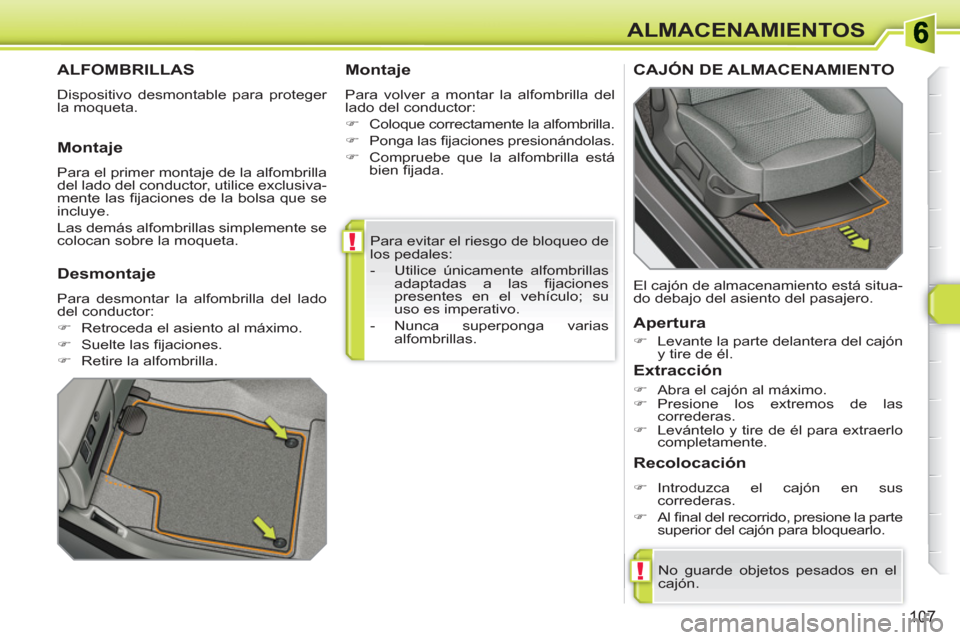

107
ALMACENAMIENTOS
Para evitar el riesgo de bloqueo de
los pedales:


- Utilice únicamente alfombrillas
adaptadas a las fi jaciones
presentes en el vehículo; su
uso es imperativo.

- Nunca superponga varias
alfombrillas.

ALFOMBRILLAS

Dispositivo desmontable para proteger
la moqueta.

Montaje

Para volver a montar la alfombrilla del
lado del conductor:


)
Coloque correctamente la alfombrilla.

)
Ponga las fi jaciones presionándolas.

)
Compruebe que la alfombrilla está
bien fi jada.


Montaje

Para el primer montaje de la alfombrilla
del lado del conductor, utilice exclusiva-
mente las fi jaciones de la bolsa que se
incluye.
Las demás alfombrillas simplemente se
colocan sobre la moqueta.


Desmontaje

Para desmontar la alfombrilla del lado
del conductor:


)
Retroceda el asiento al máximo.

)
Suelte las fi jaciones.

)
Retire la alfombrilla.

CAJÓN DE ALMACENAMIENTO

Apertura



)
Levante la parte delantera del cajón
y tire de él.

No guarde objetos pesados en el
cajón.


Extracción



)
Abra el cajón al máximo.

)
Presione los extremos de las
correderas.

)
Levántelo y tire de él para extraerlo
completamente.



Recolocación



)
Introduzca el cajón en sus
correderas.

)
Al fi nal del recorrido, presione la parte
superior del cajón para bloquearlo. El cajón de almacenamiento está situa-
do debajo del asiento del pasajero.

!

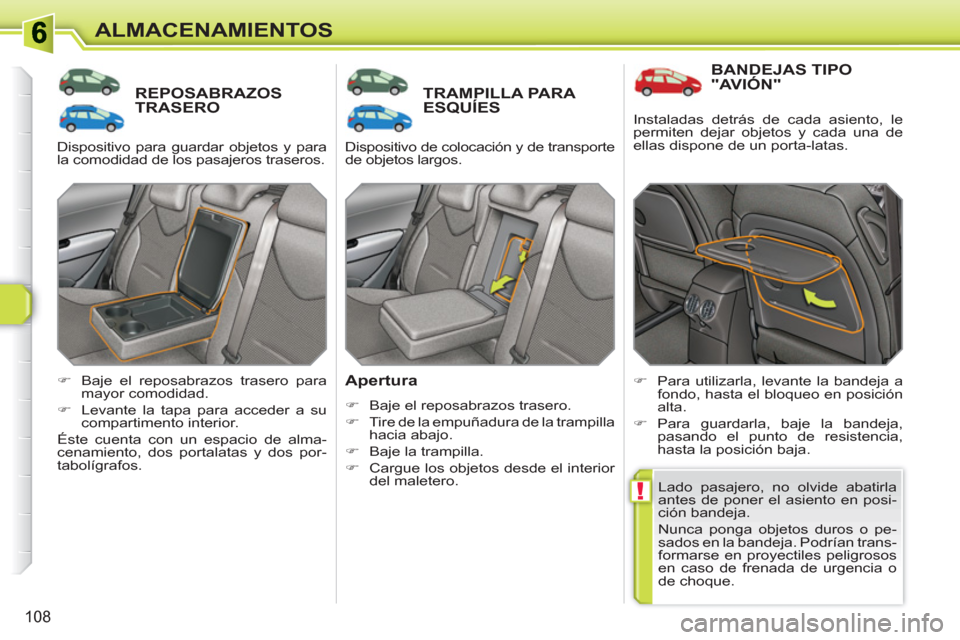

108
ALMACENAMIENTOS
REPOSABRAZOSTRASERO TRAMPILLA PARAESQUÍES

Apertura



)
Baje el reposabrazos trasero.

)
Tire de la empuñadura de la trampilla
hacia abajo.

)
Baje la trampilla.

)
Cargue los objetos desde el interior
del maletero.


)
Baje el reposabrazos trasero para
mayor comodidad.

)
Levante la tapa para acceder a su
compartimento interior.
Éste cuenta con un espacio de alma-
cenamiento, dos portalatas y dos por-
tabolígrafos.
BANDEJAS TIPO "AVIÓN"


)
Para utilizarla, levante la bandeja a
fondo, hasta el bloqueo en posición
alta.

)
Para guardarla, baje la bandeja,
pasando el punto de resistencia,
hasta la posición baja.
Lado pasajero, no olvide abatirla
antes de poner el asiento en posi-
ción bandeja.
Nunca ponga objetos duros o pe-
sados en la bandeja. Podrían trans-
formarse en proyectiles peligrosos
en caso de frenada de urgencia o
de choque. Dispositivo para guardar objetos y para
la comodidad de los pasajeros traseros. Dispositivo de colocación y de transporte
de objetos largos. Instaladas detrás de cada asiento, le
permiten dejar objetos y cada una de
ellas dispone de un porta-latas.

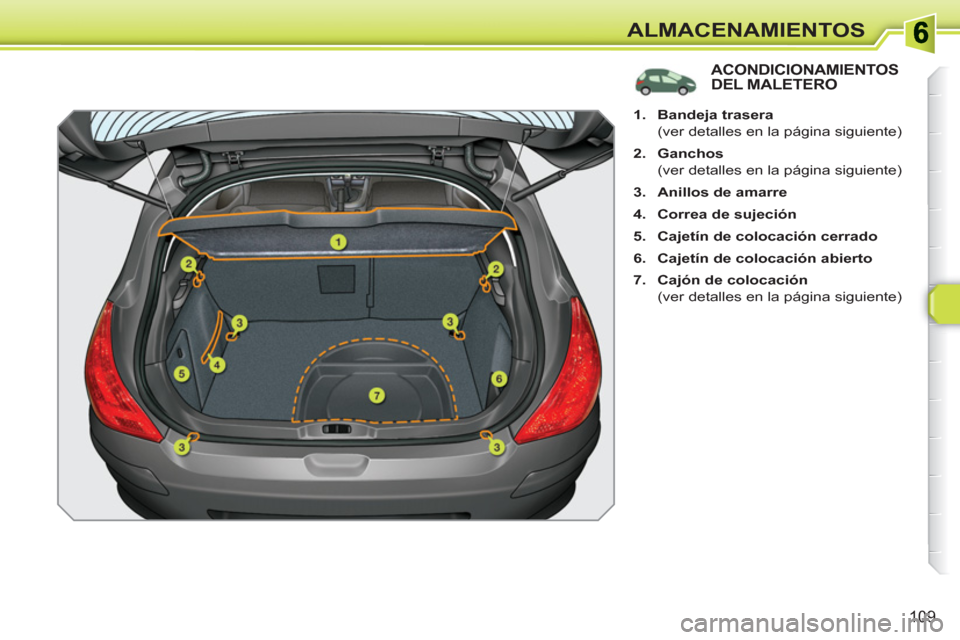

109
ALMACENAMIENTOS
ACONDICIONAMIENTOS DEL MALETERO



1.
Bandeja trasera


(ver detalles en la página siguiente)

2.
Ganchos


(ver detalles en la página siguiente)

3.
Anillos de amarre


4.
Correa de sujeción


5.
Cajetín de colocación cerrado


6.
Cajetín de colocación abierto


7.
Cajón de colocación


(ver detalles en la página siguiente)

i

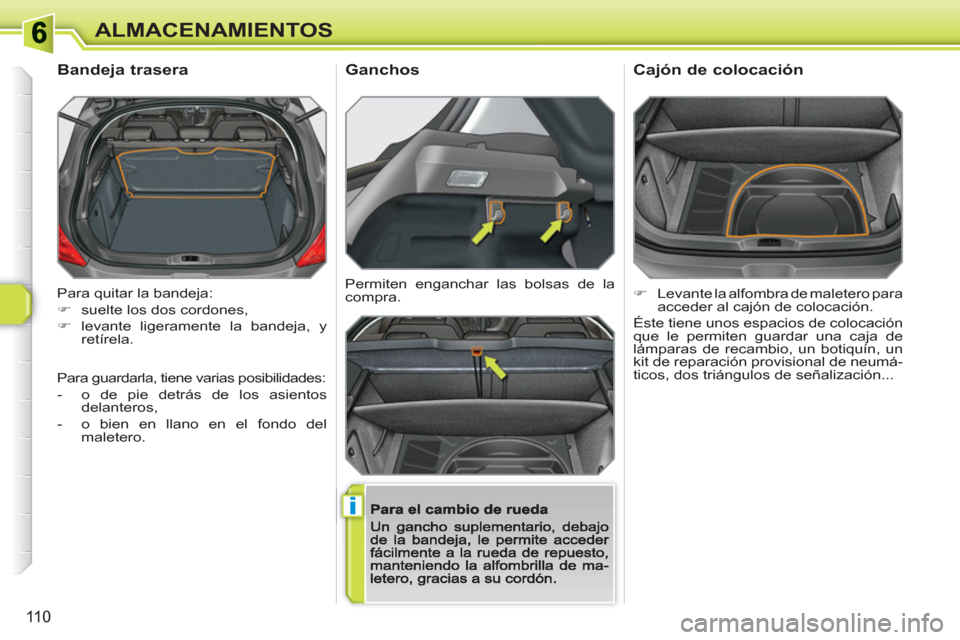

110
ALMACENAMIENTOS
Para quitar la bandeja:


)
suelte los dos cordones,

)
levante ligeramente la bandeja, y
retírela.







Bandeja trasera
Permiten enganchar las bolsas de lacompra.


Ganchos

Para guardarla, tiene varias posibilidades:


- o de pie detrás de los asientos
delanteros,

- o bien en llano en el fondo del
maletero.


)
Levante la alfombra de maletero para
acceder al cajón de colocación.
Éste tiene unos espacios de colocación
que le permiten guardar una caja de
lámparas de recambio, un botiquín, un
kit de reparación provisional de neumá-
ticos, dos triángulos de señalización...







Cajón de colocación
