2010.5 Peugeot 308 SW BL Manual del propietario (in Spanish)

1
183
INFORMACIÓN PRÁCTICA

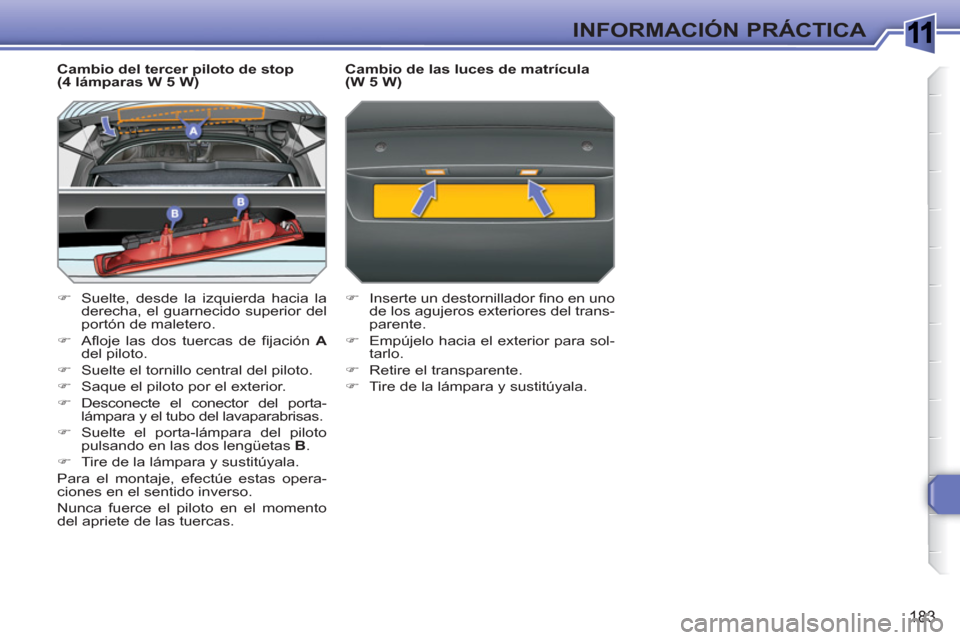

Cambio del tercer piloto de stop
(4 lámparas W 5 W)


)
Suelte, desde la izquierda hacia la
derecha, el guarnecido superior del
portón de maletero.

)
Afl oje las dos tuercas de fi jación A

del piloto.

)
Suelte el tornillo central del piloto.

)
Saque el piloto por el exterior.

)
Desconecte el conector del porta-
lámpara y el tubo del lavaparabrisas.

)
Suelte el porta-lámpara del piloto
pulsando en las dos lengüetas B
.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Nunca fuerce el piloto en el momento
del apriete de las tuercas.
Cambio de las luces de matrícula
(W 5 W)


)
Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.

)
Empújelo hacia el exterior para sol-
tarlo.

)
Retire el transparente.

)
Tire de la lámpara y sustitúyala.

1
184
INFORMACIÓN PRÁCTICA

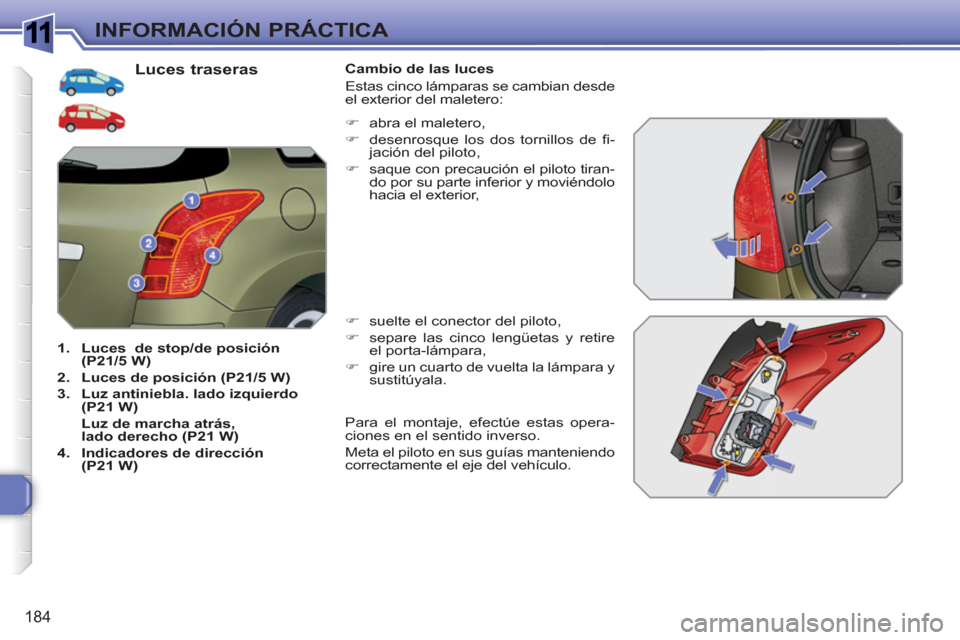

Luces traseras



1.
Luces
de stop/de posición
(P21/5 W)


2.
Luces de posición (P21/5 W)


3.
Luz antiniebla. lado izquierdo
(P21 W)

Luz de marcha atrás,
lado derecho (P21 W)


4.
Indicadores de dirección
(P21 W)


Cambio de las luces
Estas cinco lámparas se cambian desde
el exterior del maletero:

)
suelte el conector del piloto,

)
separe las cinco lengüetas y retire
el porta-lámpara,

)
gire un cuarto de vuelta la lámpara y
sustitúyala.

)
abra el maletero,

)
desenrosque los dos tornillos de fi -
jación del piloto,

)
saque con precaución el piloto tiran-
do por su parte inferior y moviéndolo
hacia el exterior,
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Meta el piloto en sus guías manteniendo
correctamente el eje del vehículo.

1
185
INFORMACIÓN PRÁCTICA

Cambio de las luces de matrícula
(W 5 W)


)
Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.

)
Empújelo hacia el exterior para sol-
tarlo.

)
Retire el transparente.

)
Tire de la lámpara y sustitúyala.
















Cambio del tercer piloto de stop
(SW - 4 lámparas W 5 W)


)
Retire las dos tuercas de fi jación A

del piloto.

)
Saque el piloto por el exterior.

)
Desconecte el conector y el tubo del
lavaparabrisas del piloto.

)
Gire un cuarto de vuelta el porta-
lámpara correspondiente a la lám-
para defectuosa.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
No fuerce el piloto en el momento del
apriete de las tuercas.


Cambio del tercer piloto de stop
(SW - diodos)
En las versiones con luneta trasera que
se puede abrir, para la sustitución de
este tipo de piloto con diodos, consulte
en la Red PEUGEOT.

1
!
i
186
INFORMACIÓN PRÁCTICA
PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
sionados para la reparación de su
vehículo o los fallos de funciona-
miento que resultasen de la insta-
lación de accesorios auxiliares no
suministrados, no recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particu-
lar cuando el consumo del conjunto
de los aparatos conectados sobre-
pasa los 10 miliamperios.

Instalación de accesorios
eléctricos
El circuito eléctrico de su vehículo
está concebido para funcionar con
los equipamientos de serie u op-
cionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en su vehículo, consulte en la Red
PEUGEOT.

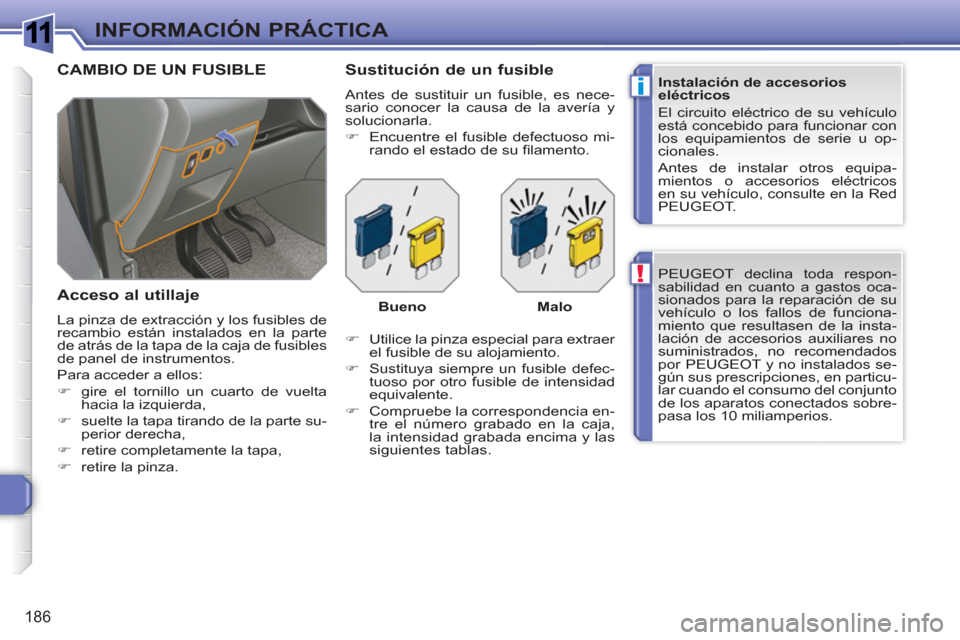

CAMBIO DE UN FUSIBLE

Acceso al utillaje

La pinza de extracción y los fusibles de
recambio están instalados en la parte
de atrás de la tapa de la caja de fusibles
de panel de instrumentos.
Para acceder a ellos:


)
gire el tornillo un cuarto de vuelta
hacia la izquierda,

)
suelte la tapa tirando de la parte su-
perior derecha,

)
retire completamente la tapa,

)
retire la pinza.



Sustitución de un fusible

Antes de sustituir un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.


)
Encuentre el fusible defectuoso mi-
rando el estado de su fi lamento.


)
Utilice la pinza especial para extraer
el fusible de su alojamiento.

)
Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente.

)
Compruebe la correspondencia en-
tre el número grabado en la caja,
la intensidad grabada encima y las
siguientes tablas.
Bueno

Malo

1
187
INFORMACIÓN PRÁCTICA

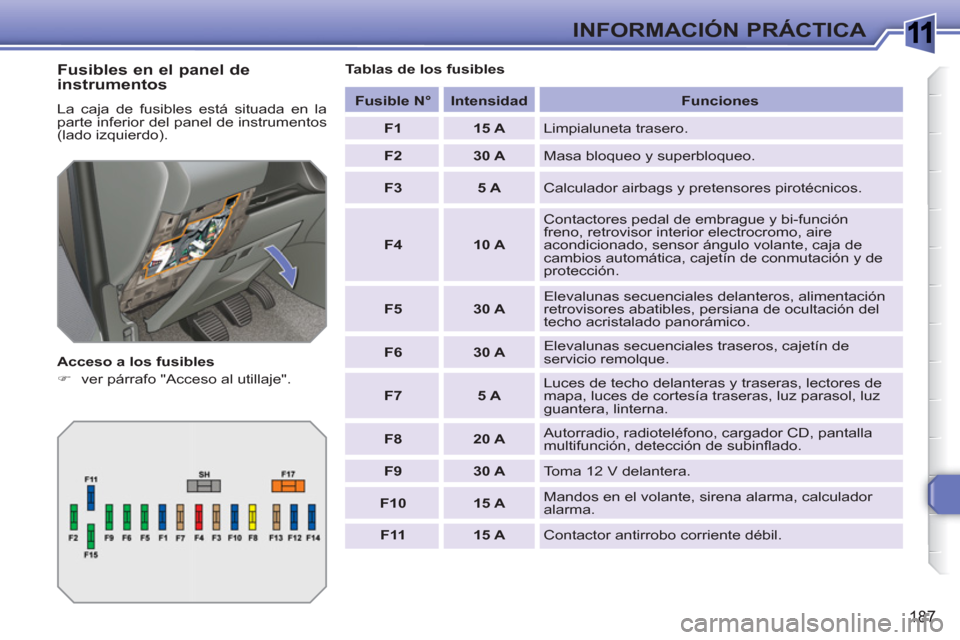

Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
(lado izquierdo).

Acceso a los fusibles


)
ver párrafo "Acceso al utillaje".

Tablas de los fusibles


Fusible N°



Intensidad


Funciones



F1



15 A

Limpialuneta trasero.


F2



30 A

Masa bloqueo y superbloqueo.


F3



5 A

Calculador airbags y pretensores pirotécnicos.


F4



10 A

Contactores pedal de embrague y bi-función
freno, retrovisor interior electrocromo, aire
acondicionado, sensor ángulo volante, caja de
cambios automática, cajetín de conmutación y de
protección.


F5



30 A

Elevalunas secuenciales delanteros, alimentación
retrovisores abatibles, persiana de ocultación del
techo acristalado panorámico.


F6



30 A

Elevalunas secuenciales traseros, cajetín de
servicio remolque.


F7



5 A

Luces de techo delanteras y traseras, lectores de
mapa, luces de cortesía traseras, luz parasol, luz
guantera, linterna.


F8



20 A

Autorradio, radioteléfono, cargador CD, pantalla
multifunción, detección de subinfl ado.


F9



30 A

Toma 12 V delantera.


F10



15 A

Mandos en el volante, sirena alarma, calculador
alarma.


F11



15 A

Contactor antirrobo corriente débil.

1
188
INFORMACIÓN PRÁCTICA


Fusible N°



Intensidad


Funciones



G36



30 A

Asientos térmicos conductor y pasajero.


G37



5 A

Cajetín memorización del puesto de conducción,
reostato de luces.


G38



30 A

Cajetín de memorización asiento conductor.


G39



30 A

Alimentación cajetín de servicio remolque.


G40



30 A

Amplifi cador Hi-Fi.

Fusible N°



Intensidad


Funciones



F12



15 A

Combinado, indicador testigos de cinturón y de
airbag frontal pasajero, aire acondicionado, cajetín
de memorización asiento conductor, contactores
de asiento trasero 2ª fi la, módulo auto-escuela.


F13



5 A

Cajetín servicio motor, airbags, palanca de
cambios caja manual pilotada, cajetín de servicio
remolque.


F14



15 A

Pantalla multifunción, amplifi cador, kit manos
libres, sensor de lluvia/luminosidad, calculador
ayuda al estacionamiento.


F15



30 A

Bloqueo y superbloqueo.


F17



40 A

Deshelado luneta trasera y retrovisores exteriores.


SH



-

Shunt PARQUE.

1
189
INFORMACIÓN PRÁCTICA

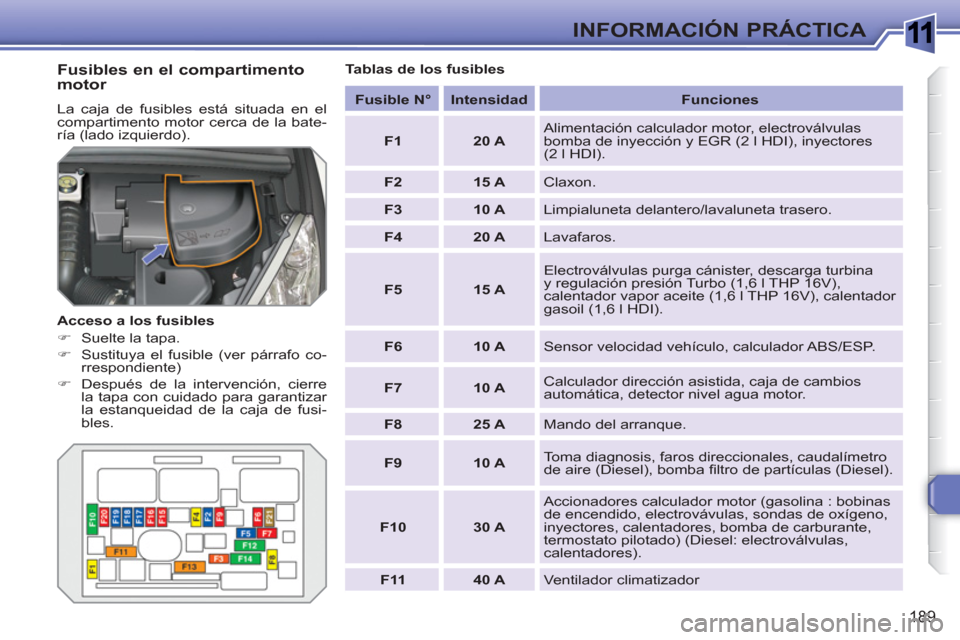

Fusibles en el compartimento
motor
La caja de fusibles está situada en el
compartimento motor cerca de la bate-
ría (lado izquierdo).

Acceso a los fusibles


)
Suelte la tapa.

)
Sustituya el fusible (ver párrafo co-
rrespondiente)

)
Después de la intervención, cierre
la tapa con cuidado para garantizar
la estanqueidad de la caja de fusi-
bles.

Tablas de los fusibles


Fusible N°



Intensidad


Funciones



F1



20 A

Alimentación calculador motor, electroválvulas
bomba de inyección y EGR (2 l HDI), inyectores
(2 l HDI).


F2



15 A

Claxon.


F3



10 A

Limpialuneta delantero/lavaluneta trasero.


F4



20 A

Lavafaros.


F5



15 A

Electroválvulas purga cánister, descarga turbina
y regulación presión Turbo (1,6 l THP 16V),
calentador vapor aceite (1,6 l THP 16V), calentador
gasoil (1,6 l HDI).


F6



10 A

Sensor velocidad vehículo, calculador ABS/ESP.


F7



10 A

Calculador dirección asistida, caja de cambios
automática, detector nivel agua motor.


F8



25 A

Mando del arranque.


F9



10 A

Toma diagnosis, faros direccionales, caudalímetro
de aire (Diesel), bomba fi ltro de partículas (Diesel).


F10



30 A

Accionadores calculador motor (gasolina : bobinas
de encendido, electrovávulas, sondas de oxígeno,
inyectores, calentadores, bomba de carburante,
termostato pilotado) (Diesel: electroválvulas,
calentadores).


F11



40 A

Ventilador climatizador

1
190
INFORMACIÓN PRÁCTICA


Fusible N°



Intensidad


Funciones



F12



30 A

Pequeña/Gran velocidad limpialuneta.


F13



40 A

Alimentación cajetín servicio inteligente
(+ después contacto)


F14



30 A

Bomba de aire.


F15



10 A

Luces de carretera derechas.


F16



10 A

Luces de carretera izquierdas.


F17



15 A

Luz de cruce izquierda.


F18



15 A

Luz de cruce derecha.


F19



15 A

Calentador vapor aceite (1,4 l 16V y 1,6 l VTi
16V), electroválvula purga cánister (1,4 l 16V y
1,6 l VTi 16V), sondas de oxígeno (gasolina),
electroválvulas refrigeración de aire (Diesel).


F20



10 A

Termostato pilotado, electroválvulas distribución
variable, caudalímetro de aire (1,6 l THP 200),
electroválvula regulación presión Turbo (Diesel),
detector nivel agua motor (Diesel).


F21



5 A

Alimentación relé grupo motoventilador, mando relé
Valvetronic (1,4 l 16V y 1,6 l VTi 16V), refrigeración
Turbo (1,6 l THP 16V), motor Valvetronic (1,6 l THP
200), caudalímetro de aire (1,6 l HDI).
