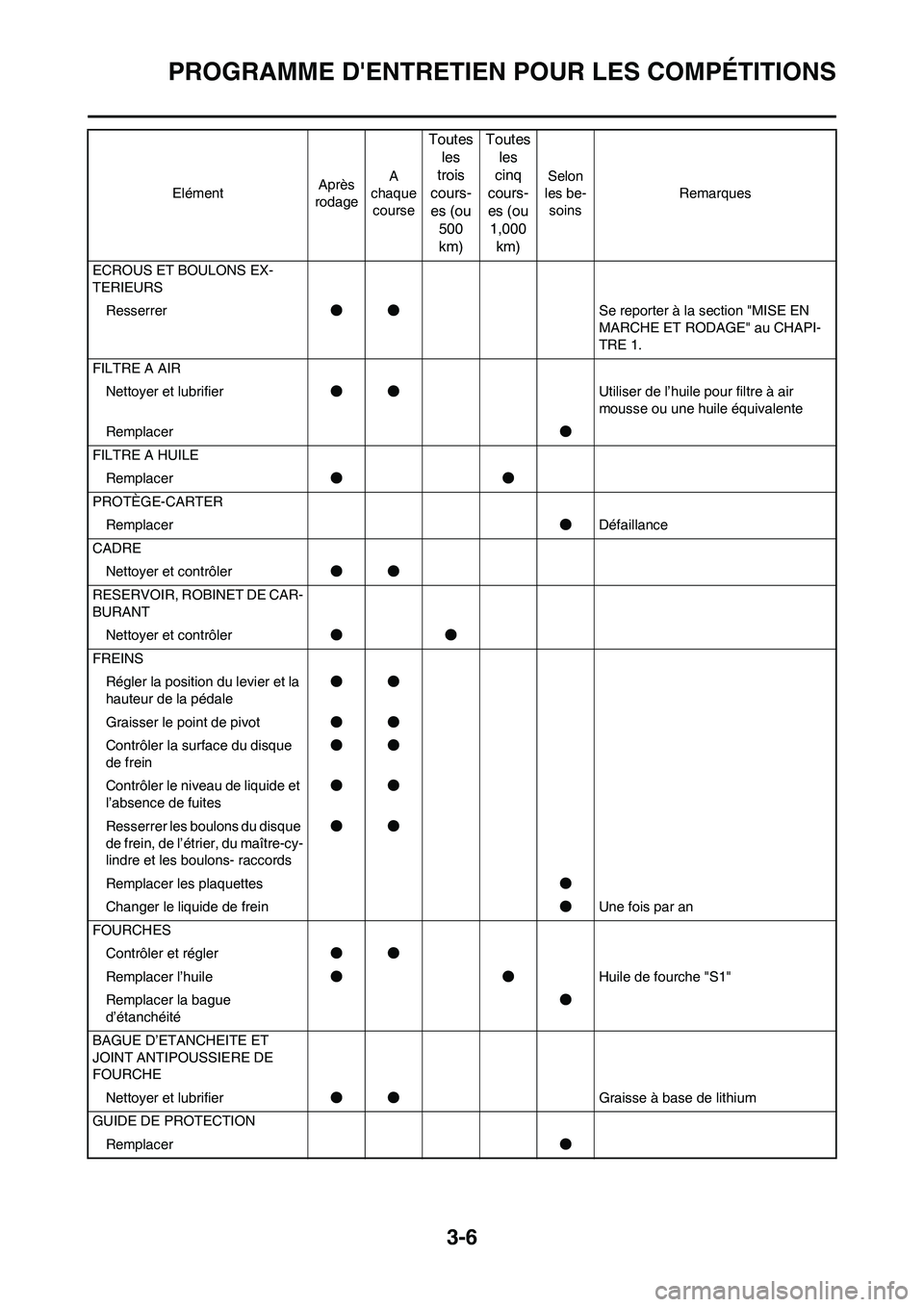

PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
Le programme suivant est destiné à servir de guide général pour l’entretien et le graissage. Garder à l’esprit que les inter-
valles d’entretien et de graissage varient en fonction des conditions atmosphériques, du terrain, de la situation
géographique et de l’utilisation du véhicule. Si une question se pose quant aux fréquences de l’entretien ou de la lubrifica-
tion du véhicule, demander conseil à son concessionnaire Yamaha.
ElémentAprès
rodageA
chaque
course
Toutes
les
trois
cours-
es (ou
500
km)Toutes
les
cinq
cours-
es (ou
1,000
km)
Selon
les be-
soinsRemarques
HUILE MOTEUR
Remplacer●●
SOUPAPES
Contrôler le jeu aux soupapes●●Le moteur doit être froid.
Contrôler●Rechercher toute trace d’usure des
sièges et des queues de soupapes.
Remplacer●
RESSORTS DE SOUPAPES
Contrôler●Contrôler la longueur libre et l’inclinai-
son.
Remplacer●
POUSSOIRS DE SOUPAPES
Contrôler●Rechercher toute trace de rayures et
d’usure.
Remplacer●
ARBRES A CAMES Contrôler la surface des arbres à
cames.
Contrôler●Contrôler le décompresseur.
Remplacer●
ARBRES A CAMES
Contrôler●Rechercher toute trace d’usure et
d’endommagement des dents.
Remplacer●
PISTON
Contrôler●●Contrôler s’il n’est pas fendu
Nettoyer●Rechercher et éliminer les éventuels
dépôts de calamine.
Remplacer●
SEGMENT DE PISTON
Contrôler●Contrôler l’écartement des becs
Remplacer●●
AXE DE PISTON
Contrôler●
Remplacer●
CULASSE Rechercher et éliminer les éventuels
dépôts de calamine.
Contrôler et nettoyer●Remplacer le joint
Page 58 of 236

3-5
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
CYLINDRE
Contrôler et nettoyer●Rechercher les marques de rayures
Remplacer●Contrôler l’usure
EMBRAYAGE
Contrôler et régler●●Contrôler la cloche, le disque garni, le
plateau de pression et le ressort d’ap-
pui du plateau de pression.
Remplacer●
BOITE DE VITESSES
Contrôler●
Remplacer le roulement●
FOURCHETTE, TAMBOUR,
BARRE DE GUIDAGE
Contrôler●Contrôler l’usure
ECROU DU ROTOR
Resserrer●●
POT D’ECHAPPEMENT
Contrôler et resserrer●●
Nettoyer●
Remplacer●
VILEBREQUIN
Contrôler et nettoyer●●
CARBURATEUR
Contrôler, régler et nettoyer●●
BOUGIE
Contrôler et nettoyer●●
Remplacer●
CHAINE DE TRANSMISSION Utiliser de la graisse pour chaîne
Lubrification, jeu, alignement●●Jeu de la chaîne: 48–58 mm (1.9–2.3
in)
Remplacer●
CIRCUIT DE REFROIDISSE-
MENT
Contrôler le niveau de liquide de
refroidissement et l’absence de
fuites●●
Contrôler le fonctionnement du
bouchon de radiateur●
Remplacer le liquide de re-
froidissement●Tous les deux ans
Contrôler les durits● ElémentAprès
rodageA
chaque
course
Toutes
les
trois
cours-
es (ou
500
km)Toutes
les
cinq
cours-
es (ou
1,000
km)
Selon
les be-
soinsRemarques
Page 59 of 236

3-6
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
ECROUS ET BOULONS EX-
TERIEURS
Resserrer●●Se reporter à la section "MISE EN
MARCHE ET RODAGE" au CHAPI-
TRE 1.
FILTRE A AIR
Nettoyer et lubrifier●●Utiliser de l’huile pour filtre à air
mousse ou une huile équivalente
Remplacer●
FILTRE A HUILE
Remplacer●●
PROTÈGE-CARTER
Remplacer●Défaillance
CADRE
Nettoyer et contrôler●●
RESERVOIR, ROBINET DE CAR-
BURANT
Nettoyer et contrôler●●
FREINS
Régler la position du levier et la
hauteur de la pédale●●
Graisser le point de pivot●●
Contrôler la surface du disque
de frein●●
Contrôler le niveau de liquide et
l’absence de fuites●●
Resserrer les boulons du disque
de frein, de l’étrier, du maître-cy-
lindre et les boulons- raccords●●
Remplacer les plaquettes●
Changer le liquide de frein●Une fois par an
FOURCHES
Contrôler et régler●●
Remplacer l’huile●●Huile de fourche "S1"
Remplacer la bague
d’étanchéité●
BAGUE D’ETANCHEITE ET
JOINT ANTIPOUSSIERE DE
FOURCHE
Nettoyer et lubrifier●●Graisse à base de lithium
GUIDE DE PROTECTION
Remplacer● ElémentAprès
rodageA
chaque
course
Toutes
les
trois
cours-
es (ou
500
km)Toutes
les
cinq
cours-
es (ou
1,000
km)
Selon
les be-
soinsRemarques
Page 60 of 236

3-7
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
AMORTISSEUR ARRIERE
Contrôler et régler●●
Lubrifier●(Après
utilisa-
tion par
temps
de plu-
ie)●Graisse au bisulfure de molybdène
Resserrer●●
PATIN ET ROULEAUX DE
CHAINE DE TRANSMISSION
Contrôler●●
BRAS OSCILLANT
Contrôler, lubrifier et resserrer●●Graisse au bisulfure de molybdène
BRAS RELAIS, BIELLE
Contrôler, lubrifier et resserrer●●Graisse au bisulfure de molybdène
BEQUILLE LATERALE
Lubrifier●Graisse à base de lithium
TETE DE FOURCHE
Contrôler le jeu et resserrer●●
Nettoyer et lubrifier●Graisse à base de lithium
Remplacer le roulement●
PNEUS, ROUES
Contrôler la pression de gon-
flage, le voile de roue, l’usure
des pneus et la tension des ray-
ons●●
Resserrer le boulon du pignon●●
Contrôler les roulements●
Remplacer les roulements●
Lubrifier●Graisse à base de lithium
ACCELERATEUR, CABLE DE
COMMANDE
Contrôler le cheminement et le
raccordement●●
Lubrifier●●Lubrifiant pour câbles Yamaha ou
huile moteur SAE 10W-30
LEVIER DE DEMARRAGE A
CHAUD, LEVIER D’EMBRAYAGE
Contrôler le jeu● ElémentAprès
rodageA
chaque
course
Toutes
les
trois
cours-
es (ou
500
km)Toutes
les
cinq
cours-
es (ou
1,000
km)
Selon
les be-
soinsRemarques
Page 61 of 236

3-8

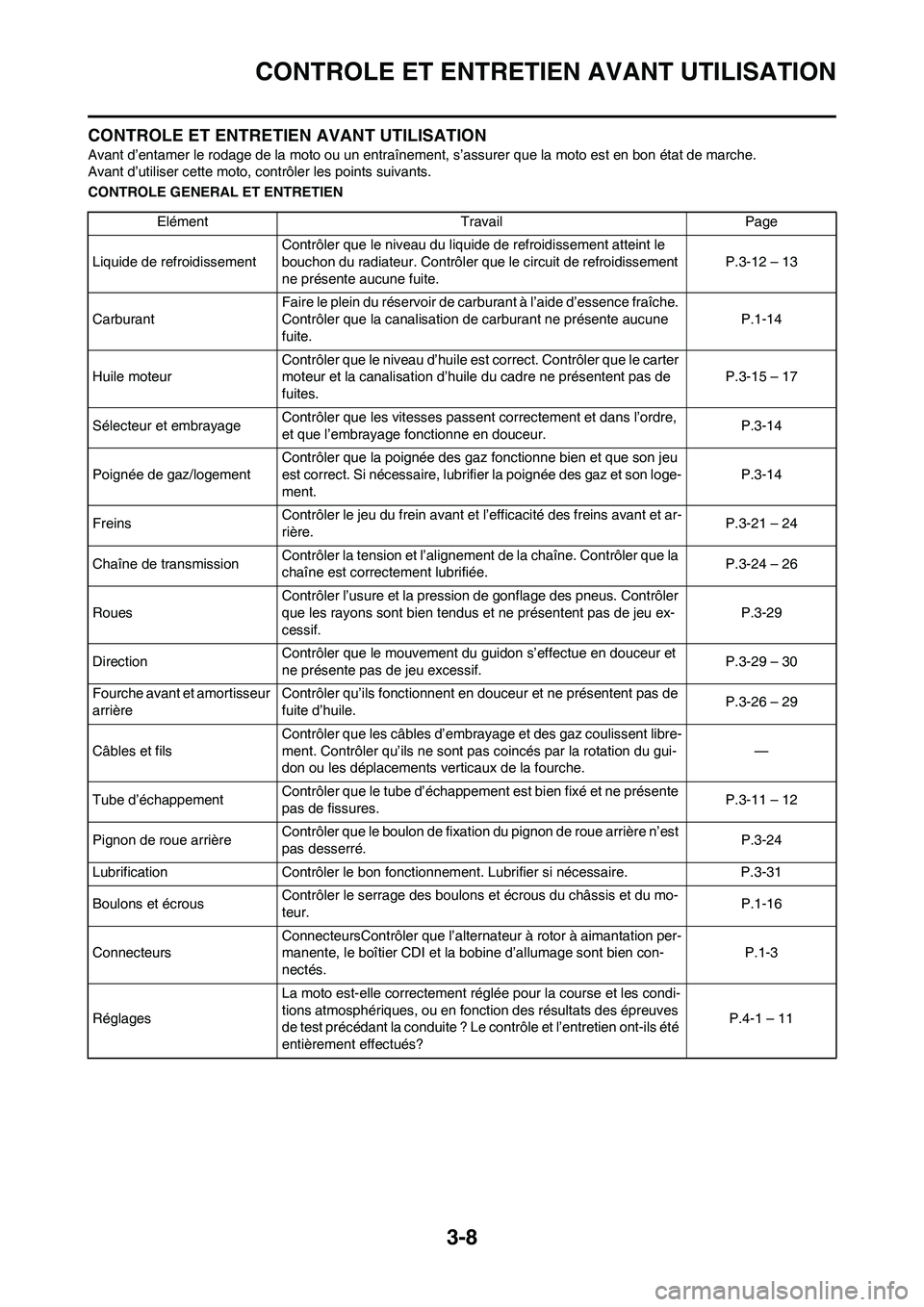

CONTROLE ET ENTRETIEN AVANT UTILISATION
CONTROLE ET ENTRETIEN AVANT UTILISATION
Avant d’entamer le rodage de la moto ou un entraînement, s’assurer que la moto est en bon état de marche.
Avant d’utiliser cette moto, contrôler les points suivants.
CONTROLE GENERAL ET ENTRETIEN
Elément Travail Page
Liquide de refroidissementContrôler que le niveau du liquide de refroidissement atteint le
bouchon du radiateur. Contrôler que le circuit de refroidissement
ne présente aucune fuite.P.3-12 – 13
CarburantFaire le plein du réservoir de carburant à l’aide d’essence fraîche.
Contrôler que la canalisation de carburant ne présente aucune
fuite.P.1-14
Huile moteurContrôler que le niveau d’huile est correct. Contrôler que le carter
moteur et la canalisation d’huile du cadre ne présentent pas de
fuites.P.3-15 – 17
Sélecteur et embrayageContrôler que les vitesses passent correctement et dans l’ordre,
et que l’embrayage fonctionne en douceur.P.3-14
Poignée de gaz/logementContrôler que la poignée des gaz fonctionne bien et que son jeu
est correct. Si nécessaire, lubrifier la poignée des gaz et son loge-
ment.P.3-14
FreinsContrôler le jeu du frein avant et l’efficacité des freins avant et ar-
rière.P.3-21 – 24
Chaîne de transmissionContrôler la tension et l’alignement de la chaîne. Contrôler que la
chaîne est correctement lubrifiée.P.3-24 – 26
RouesContrôler l’usure et la pression de gonflage des pneus. Contrôler
que les rayons sont bien tendus et ne présentent pas de jeu ex-
cessif.P.3-29
DirectionContrôler que le mouvement du guidon s’effectue en douceur et
ne présente pas de jeu excessif.P.3-29 – 30
Fourche avant et amortisseur
arrièreContrôler qu’ils fonctionnent en douceur et ne présentent pas de
fuite d’huile. P.3-26 – 29
Câbles et filsContrôler que les câbles d’embrayage et des gaz coulissent libre-
ment. Contrôler qu’ils ne sont pas coincés par la rotation du gui-
don ou les déplacements verticaux de la fourche.—
Tube d’échappementContrôler que le tube d’échappement est bien fixé et ne présente
pas de fissures.P.3-11 – 12
Pignon de roue arrière Contrôler que le boulon de fixation du pignon de roue arrière n’est
pas desserré. P.3-24
Lubrification Contrôler le bon fonctionnement. Lubrifier si nécessaire. P.3-31
Boulons et écrous Contrôler le serrage des boulons et écrous du châssis et du mo-
teur.P.1-16
ConnecteursConnecteursContrôler que l’alternateur à rotor à aimantation per-
manente, le boîtier CDI et la bobine d’allumage sont bien con-
nectés.P.1-3
RéglagesLa moto est-elle correctement réglée pour la course et les condi-
tions atmosphériques, ou en fonction des résultats des épreuves
de test précédant la conduite ? Le contrôle et l’entretien ont-ils été
entièrement effectués?P.4-1 – 11
Page 62 of 236
3-9
MOTEUR
MOTEUR

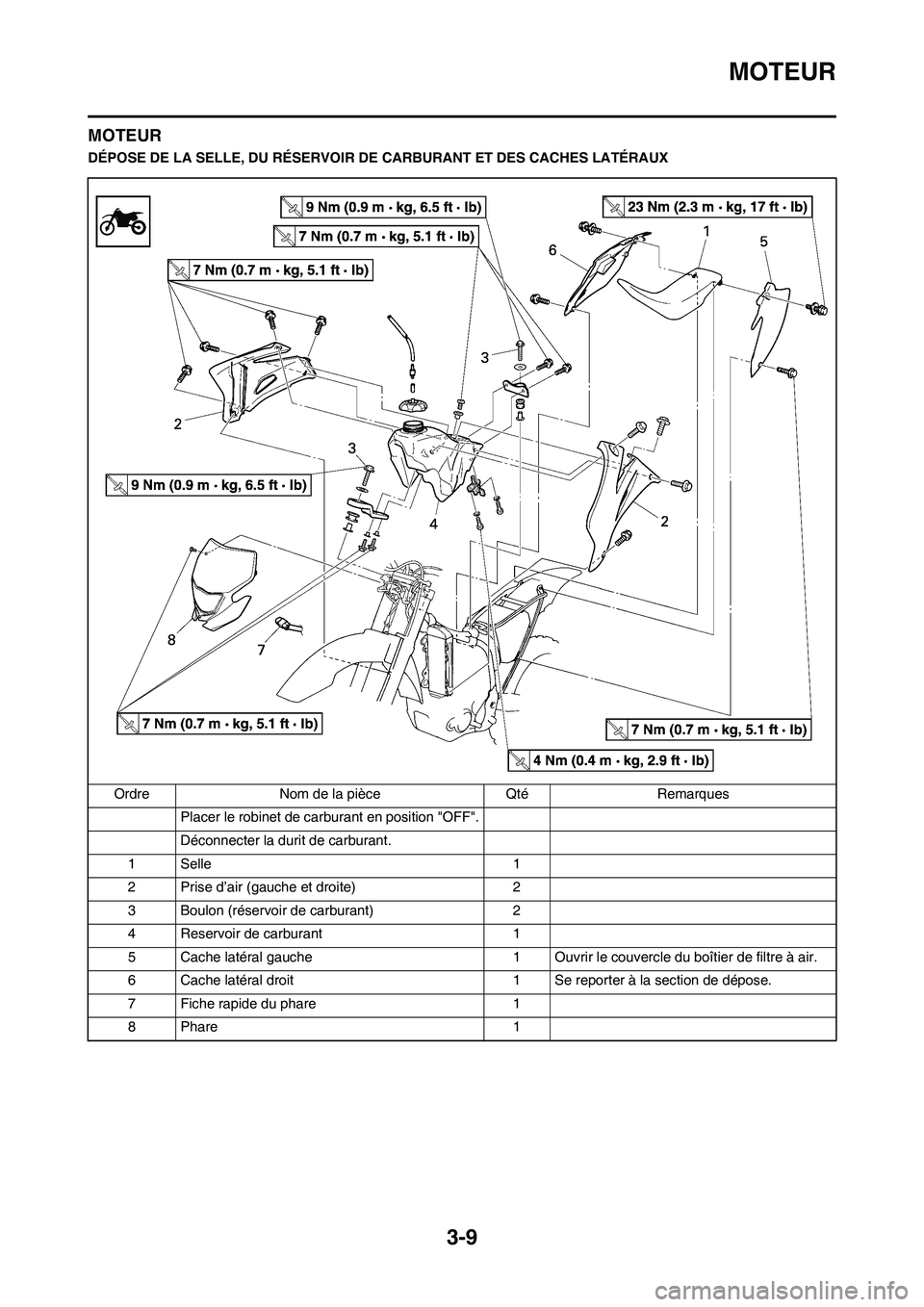

DÉPOSE DE LA SELLE, DU RÉSERVOIR DE CARBURANT ET DES CACHES LATÉRAUX
Ordre Nom de la pièce Qté Remarques
Placer le robinet de carburant en position "OFF".
Déconnecter la durit de carburant.
1Selle 1
2 Prise d’air (gauche et droite) 2
3 Boulon (réservoir de carburant) 2
4 Reservoir de carburant 1
5 Cache latéral gauche 1 Ouvrir le couvercle du boîtier de filtre à air.
6 Cache latéral droit 1 Se reporter à la section de dépose.
7 Fiche rapide du phare 1
8 Phare 1
Page 63 of 236
3-10
MOTEUR

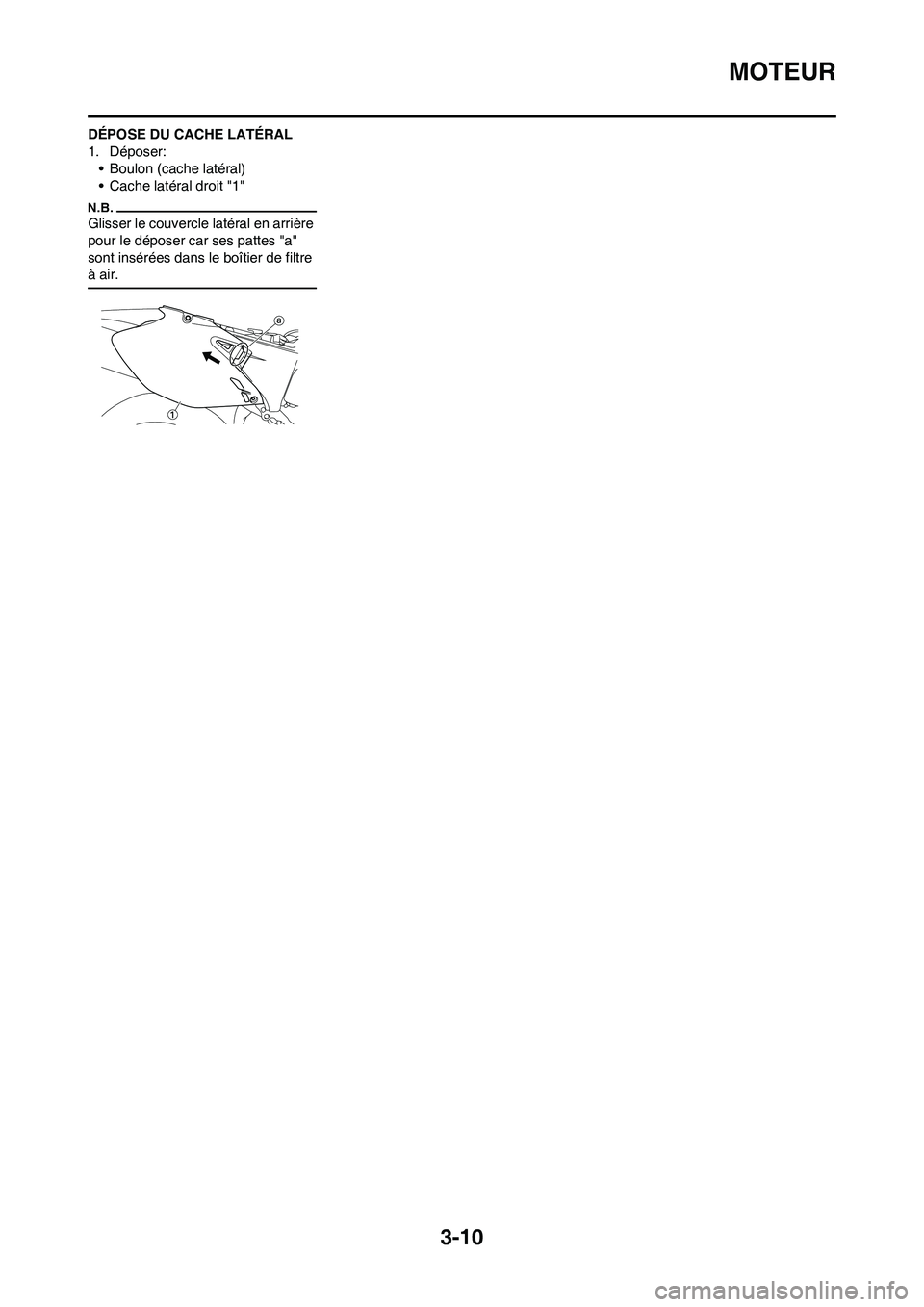

DÉPOSE DU CACHE LATÉRAL
1. Déposer:
• Boulon (cache latéral)
• Cache latéral droit "1"
Glisser le couvercle latéral en arrière
pour le déposer car ses pattes "a"
sont insérées dans le boîtier de filtre
à air.
Page 64 of 236
3-11
MOTEUR

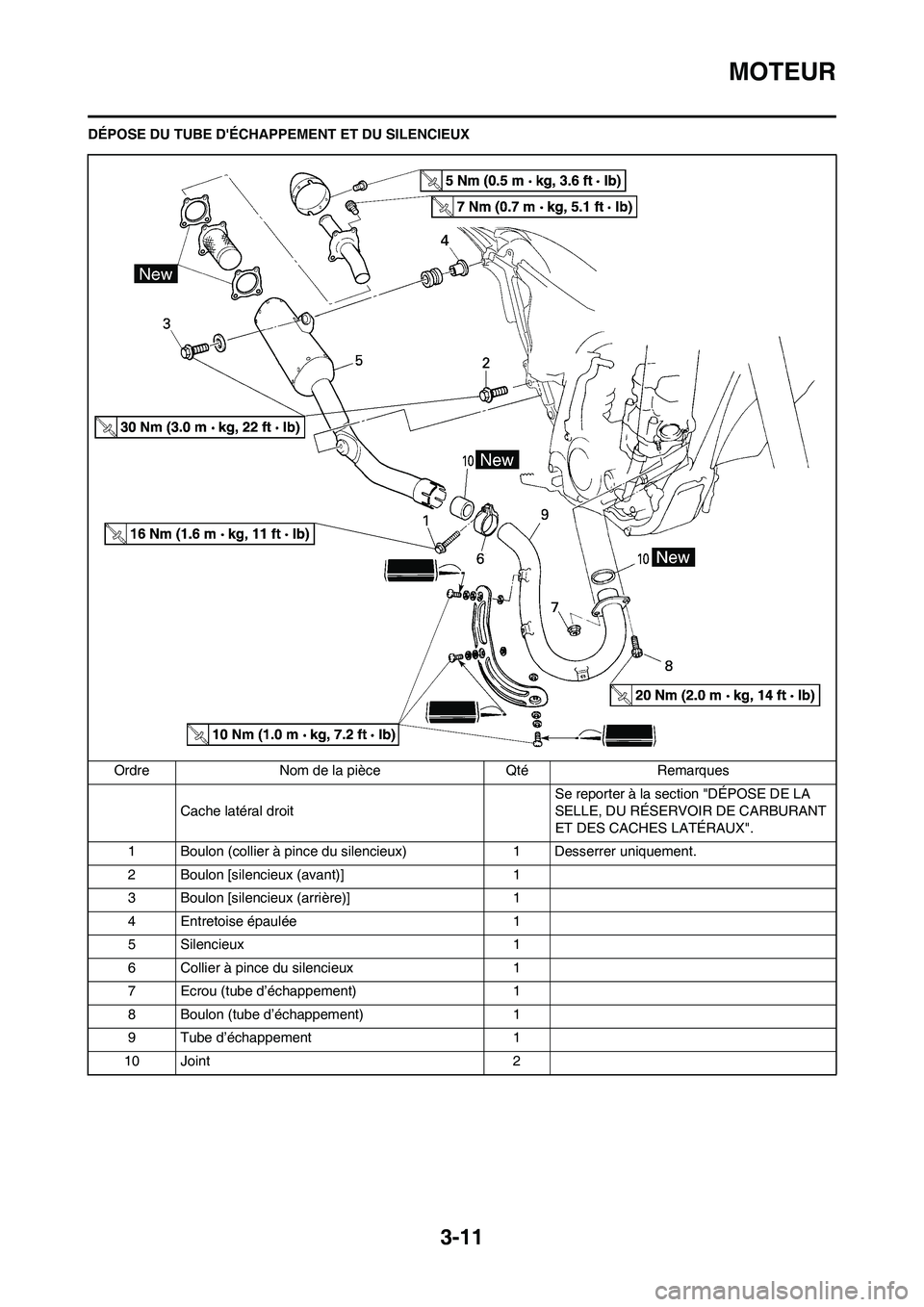

DÉPOSE DU TUBE D'ÉCHAPPEMENT ET DU SILENCIEUX
Ordre Nom de la pièce Qté Remarques
Cache latéral droitSe reporter à la section "DÉPOSE DE LA
SELLE, DU RÉSERVOIR DE CARBURANT
ET DES CACHES LATÉRAUX".
1 Boulon (collier à pince du silencieux) 1 Desserrer uniquement.
2 Boulon [silencieux (avant)] 1
3 Boulon [silencieux (arrière)] 1
4 Entretoise épaulée 1
5 Silencieux 1
6 Collier à pince du silencieux 1
7 Ecrou (tube d’échappement) 1
8 Boulon (tube d’échappement) 1
9 Tube d’échappement 1
10 Joint 2
