DEMARRAGE ELECTRIQUE

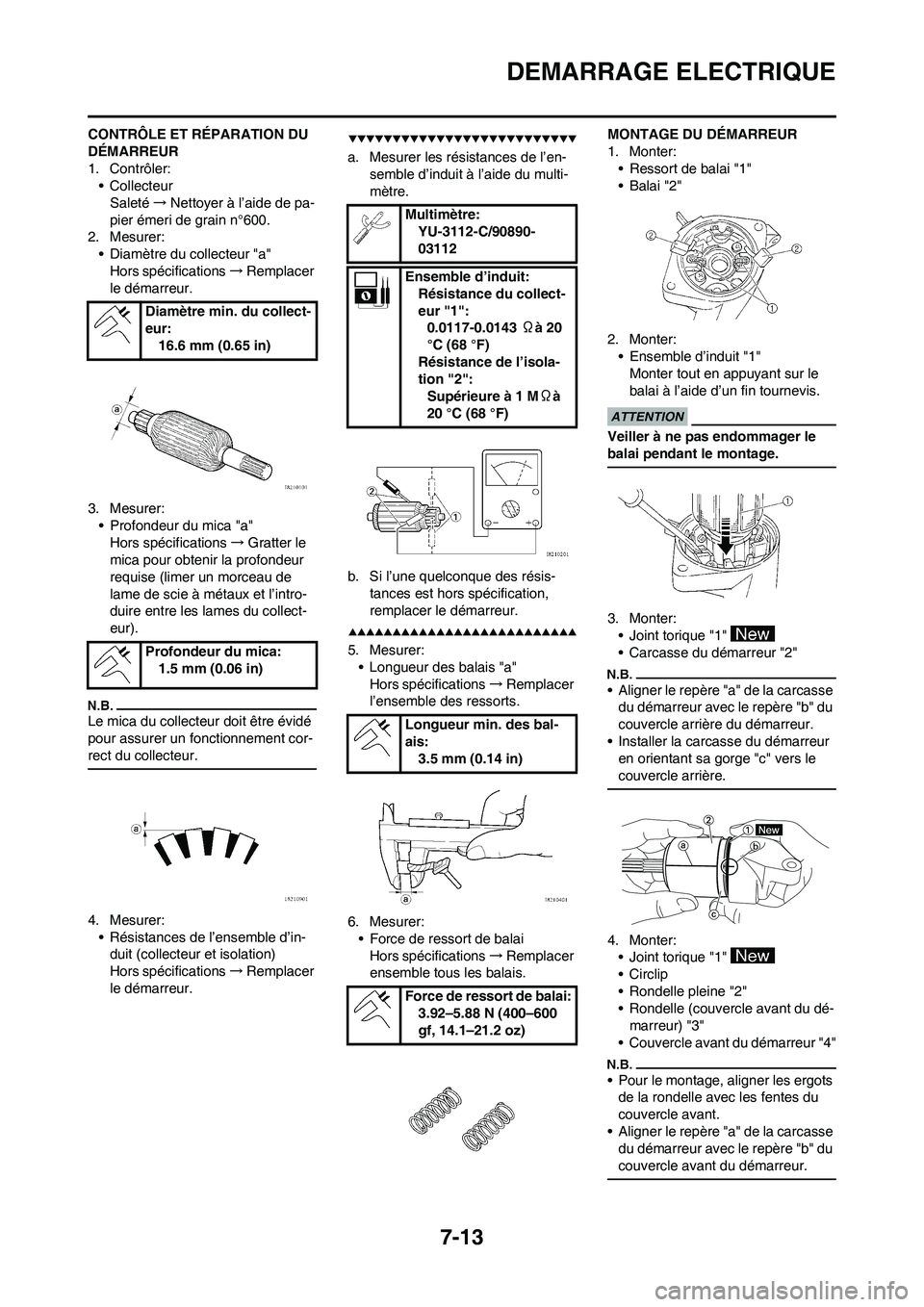

CONTRÔLE ET RÉPARATION DU
DÉMARREUR
1. Contrôler:
• Collecteur
Saleté→Nettoyer à l’aide de pa-
pier émeri de grain n°600.
2. Mesurer:
• Diamètre du collecteur "a"
Hors spécifications→Remplacer
le démarreur.
3. Mesurer:
• Profondeur du mica "a"
Hors spécifications→Gratter le
mica pour obtenir la profondeur
requise (limer un morceau de
lame de scie à métaux et l’intro-
duire entre les lames du collect-
eur).
Le mica du collecteur doit être évidé
pour assurer un fonctionnement cor-
rect du collecteur.
4. Mesurer:
• Résistances de l’ensemble d’in-
duit (collecteur et isolation)
Hors spécifications→Remplacer
le démarreur.
a. Mesurer les résistances de l’en-
semble d’induit à l’aide du multi-
mètre.
b. Si l’une quelconque des résis-
tances est hors spécification,
remplacer le démarreur.
5. Mesurer:
• Longueur des balais "a"
Hors spécifications→Remplacer
l’ensemble des ressorts.
6. Mesurer:
• Force de ressort de balai
Hors spécifications→Remplacer
ensemble tous les balais.MONTAGE DU DÉMARREUR
1. Monter:
• Ressort de balai "1"
•Balai "2"
2. Monter:
• Ensemble d’induit "1"
Monter tout en appuyant sur le
balai à l’aide d’un fin tournevis.
Veiller à ne pas endommager le
balai pendant le montage.
3. Monter:
• Joint torique "1"
• Carcasse du démarreur "2"
• Aligner le repère "a" de la carcasse
du démarreur avec le repère "b" du
couvercle arrière du démarreur.
• Installer la carcasse du démarreur
en orientant sa gorge "c" vers le
couvercle arrière.
4. Monter:
• Joint torique "1"
•Circlip
• Rondelle pleine "2"
• Rondelle (couvercle avant du dé-
marreur) "3"
• Couvercle avant du démarreur "4"
• Pour le montage, aligner les ergots
de la rondelle avec les fentes du
couvercle avant.
• Aligner le repère "a" de la carcasse
du démarreur avec le repère "b" du
couvercle avant du démarreur.
Diamètre min. du collect-
eur:
16.6 mm (0.65 in)
Profondeur du mica:
1.5 mm (0.06 in)
Multimètre:
YU-3112-C/90890-
03112
Ensemble d’induit:
Résistance du collect-
eur "1":
0.0117-0.0143 Ωà 20
°C (68 °F)
Résistance de l’isola-
tion "2":
Supérieure à 1 MΩà
20 °C (68 °F)
Longueur min. des bal-
ais:
3.5 mm (0.14 in)
Force de ressort de balai:
3.92–5.88 N (400–600
gf, 14.1–21.2 oz)

7-14

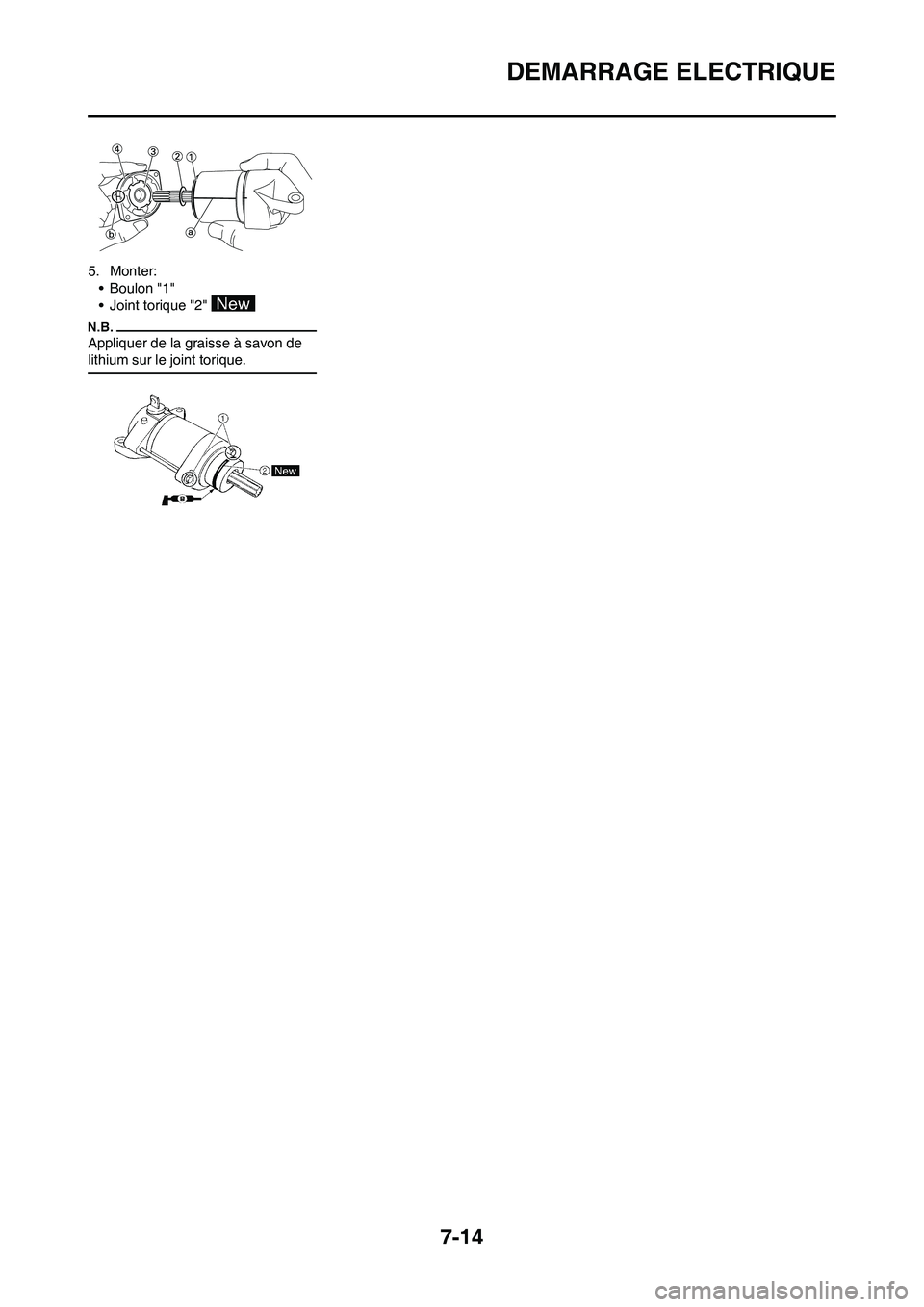

DEMARRAGE ELECTRIQUE
5. Monter:
• Boulon "1"
• Joint torique "2"
Appliquer de la graisse à savon de
lithium sur le joint torique.

7-15

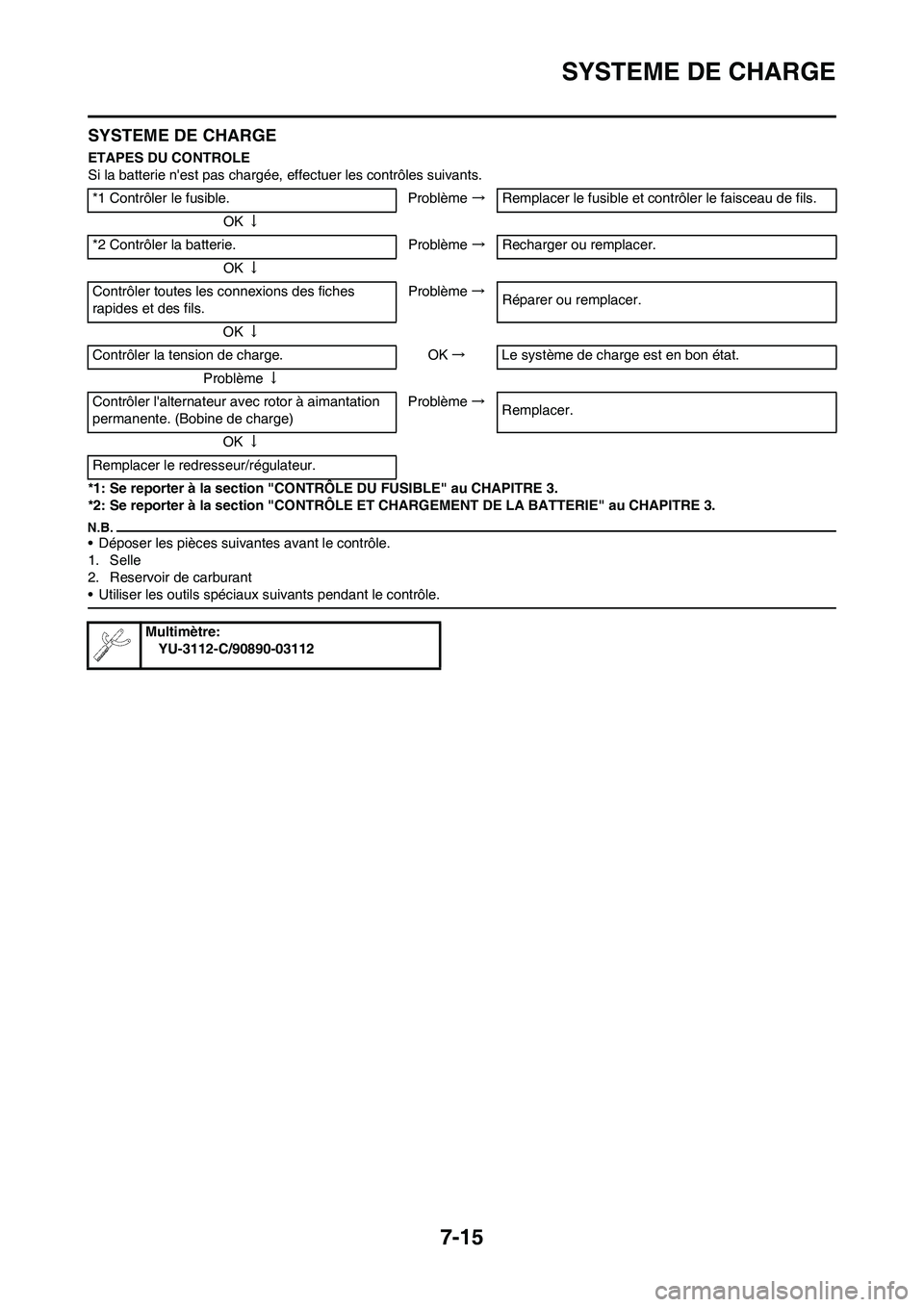

SYSTEME DE CHARGE
SYSTEME DE CHARGE
ETAPES DU CONTROLE
Si la batterie n'est pas chargée, effectuer les contrôles suivants.
*1: Se reporter à la section "CONTRÔLE DU FUSIBLE" au CHAPITRE 3.
*2: Se reporter à la section "CONTRÔLE ET CHARGEMENT DE LA BATTERIE" au CHAPITRE 3.
• Déposer les pièces suivantes avant le contrôle.
1. Selle
2. Reservoir de carburant
• Utiliser les outils spéciaux suivants pendant le contrôle.
*1 Contrôler le fusible. Problème→Remplacer le fusible et contrôler le faisceau de fils.
OK↓
*2 Contrôler la batterie. Problème→Recharger ou remplacer.
OK↓
Contrôler toutes les connexions des fiches
rapides et des fils.Problème→
Réparer ou remplacer.
OK↓
Contrôler la tension de charge. OK→Le système de charge est en bon état.
Problème↓
Contrôler l'alternateur avec rotor à aimantation
permanente. (Bobine de charge)Problème→
Remplacer.
OK↓
Remplacer le redresseur/régulateur.
Multimètre:
YU-3112-C/90890-03112

7-16
SYSTEME DE CHARGE

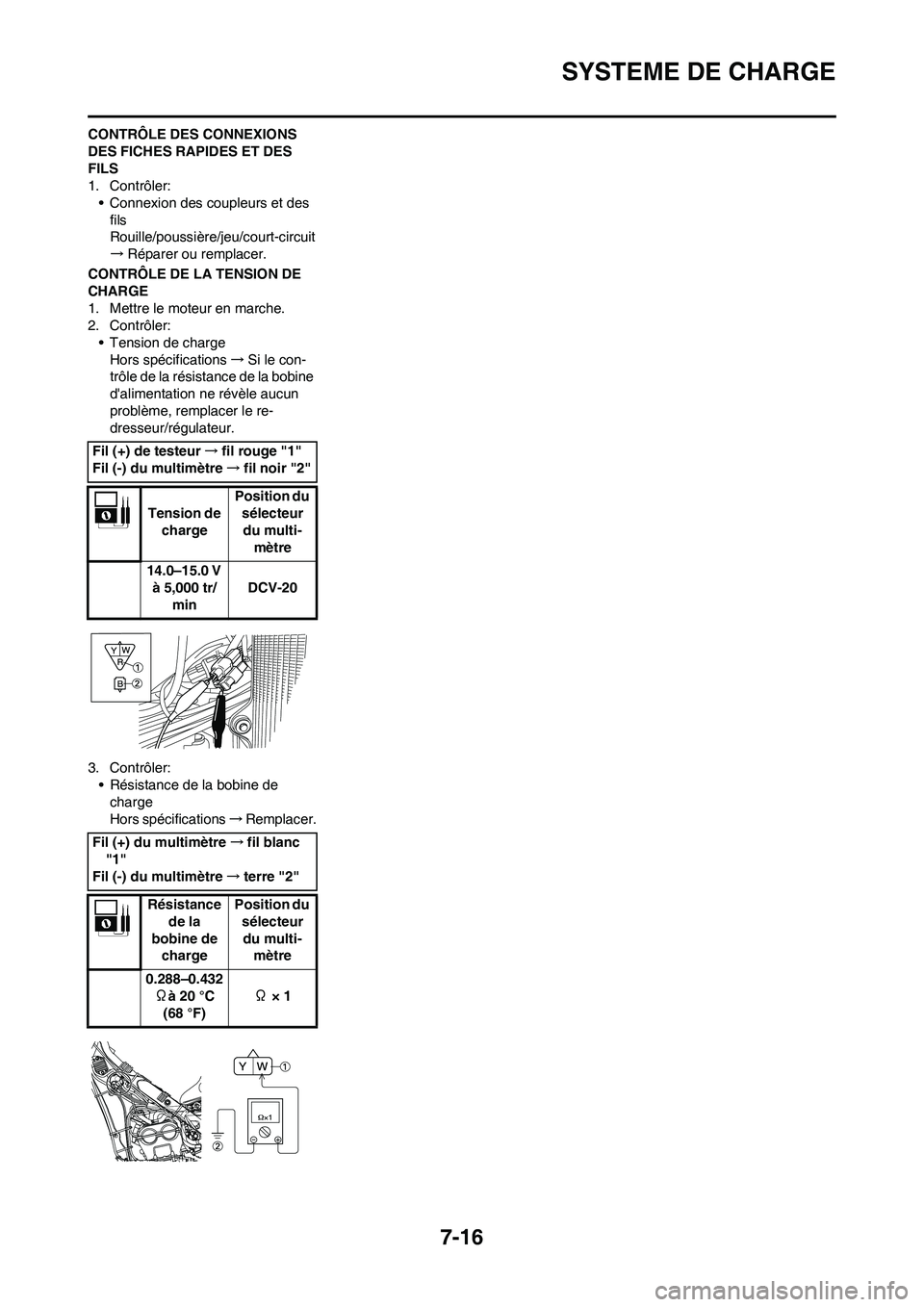

CONTRÔLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:
• Connexion des coupleurs et des
fils
Rouille/poussière/jeu/court-circuit
→Réparer ou remplacer.
CONTRÔLE DE LA TENSION DE
CHARGE
1. Mettre le moteur en marche.
2. Contrôler:
• Tension de charge
Hors spécifications→Si le con-
trôle de la résistance de la bobine
d'alimentation ne révèle aucun
problème, remplacer le re-
dresseur/régulateur.
3. Contrôler:
• Résistance de la bobine de
charge
Hors spécifications→Remplacer. Fil (+) de testeur→fil rouge "1"
Fil (-) du multimètre→fil noir "2"
Tension de
chargePosition du
sélecteur
du multi-
mètre
14.0–15.0 V
à 5,000 tr/
minDCV-20
Fil (+) du multimètre→fil blanc
"1"
Fil (-) du multimètre→terre "2"
Résistance
de la
bobine de
chargePosition du
sélecteur
du multi-
mètre
0.288–0.432
Ωà 20 °C
(68 °F)Ω × 1

7-17
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
ETAPES DU CONTROLE
Si le capteur de position de papillon des gaz ne fonctionne pas, effectuer les contrôles suivants.
Utiliser les outils spéciaux suivants pendant le contrôle.
Contrôler les connexions de l’ensemble du
système d’allumage.Problème→
Réparer ou remplacer.
OK↓
Capteur de position de papillon des gaz. (Bobine
du capteur de position de papillon des gaz)Problème→
Remplacer.
OK↓
Contrôler le boîtier CDI. (Tension d’entrée du
capteur de position de papillon des gaz)Problème→
Remplacer.
Multimètre:
YU-3112-C/90890-03112

7-18

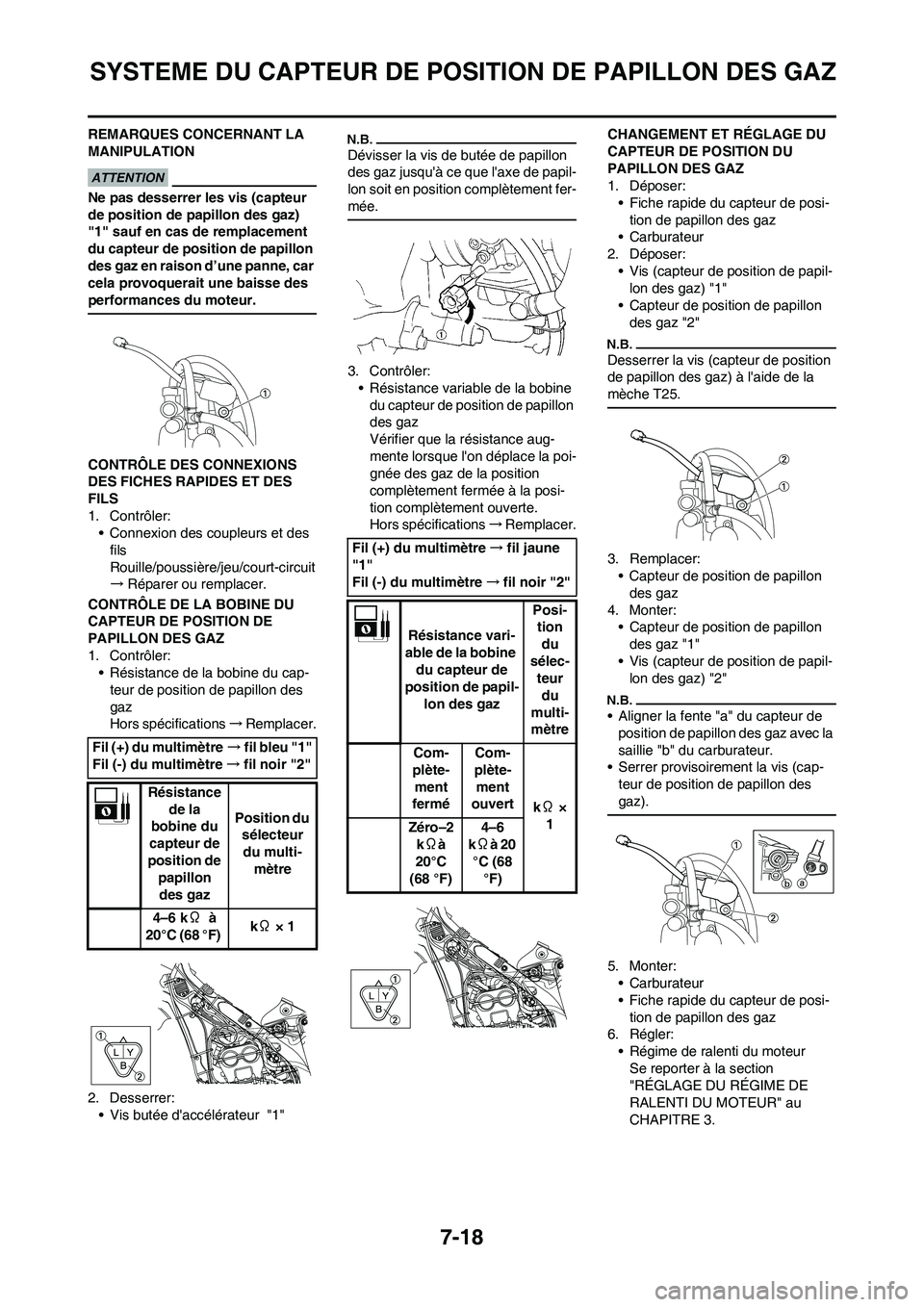

SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
REMARQUES CONCERNANT LA
MANIPULATION
Ne pas desserrer les vis (capteur
de position de papillon des gaz)
"1" sauf en cas de remplacement
du capteur de position de papillon
des gaz en raison d’une panne, car
cela provoquerait une baisse des
performances du moteur.
CONTRÔLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:
• Connexion des coupleurs et des
fils
Rouille/poussière/jeu/court-circuit
→Réparer ou remplacer.
CONTRÔLE DE LA BOBINE DU
CAPTEUR DE POSITION DE
PAPILLON DES GAZ
1. Contrôler:
• Résistance de la bobine du cap-
teur de position de papillon des
gaz
Hors spécifications→Remplacer.
2. Desserrer:
• Vis butée d'accélérateur "1"
Dévisser la vis de butée de papillon
des gaz jusqu'à ce que l'axe de papil-
lon soit en position complètement fer-
mée.
3. Contrôler:
• Résistance variable de la bobine
du capteur de position de papillon
des gaz
Vérifier que la résistance aug-
mente lorsque l'on déplace la poi-
gnée des gaz de la position
complètement fermée à la posi-
tion complètement ouverte.
Hors spécifications→Remplacer.CHANGEMENT ET RÉGLAGE DU
CAPTEUR DE POSITION DU
PAPILLON DES GAZ
1. Déposer:
• Fiche rapide du capteur de posi-
tion de papillon des gaz
• Carburateur
2. Déposer:
• Vis (capteur de position de papil-
lon des gaz) "1"
• Capteur de position de papillon
des gaz "2"Desserrer la vis (capteur de position
de papillon des gaz) à l'aide de la
mèche T25.
3. Remplacer:
• Capteur de position de papillon
des gaz
4. Monter:
• Capteur de position de papillon
des gaz "1"
• Vis (capteur de position de papil-
lon des gaz) "2"
• Aligner la fente "a" du capteur de
position de papillon des gaz avec la
saillie "b" du carburateur.
• Serrer provisoirement la vis (cap-
teur de position de papillon des
gaz).
5. Monter:
• Carburateur
• Fiche rapide du capteur de posi-
tion de papillon des gaz
6. Régler:
• Régime de ralenti du moteur
Se reporter à la section
"RÉGLAGE DU RÉGIME DE
RALENTI DU MOTEUR" au
CHAPITRE 3. Fil (+) du multimètre→fil bleu "1"
Fil (-) du multimètre→fil noir "2"
Résistance
de la
bobine du
capteur de
position de
papillon
des gazPosition du
sélecteur
du multi-
mètre
4–6 kΩ à
20°C (68 °F) kΩ × 1
Fil (+) du multimètre→fil jaune
"1"
Fil (-) du multimètre→fil noir "2"
Résistance vari-
able de la bobine
du capteur de
position de papil-
lon des gazPosi-
tion
du
sélec-
teur
du
multi-
mètre
Com-
plète-
ment
ferméCom-
plète-
ment
ouvert
kΩ ×
1
Zéro–2
kΩà
20°C
(68 °F)4–6
kΩà 20
°C (68
°F)

7-19
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ

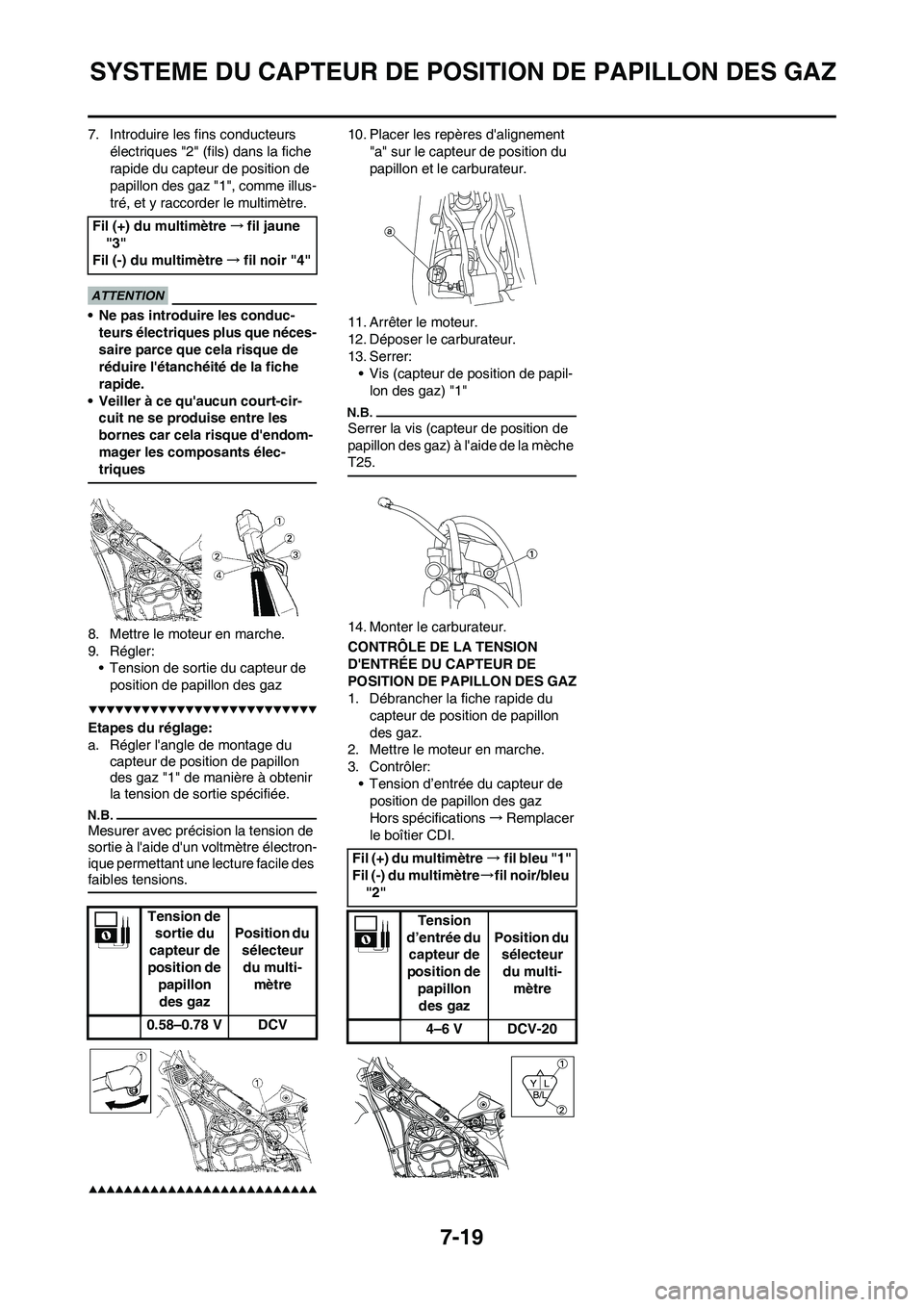

7. Introduire les fins conducteurs
électriques "2" (fils) dans la fiche
rapide du capteur de position de
papillon des gaz "1", comme illus-
tré, et y raccorder le multimètre.
• Ne pas introduire les conduc-
teurs électriques plus que néces-
saire parce que cela risque de
réduire l'étanchéité de la fiche
rapide.
• Veiller à ce qu'aucun court-cir-
cuit ne se produise entre les
bornes car cela risque d'endom-
mager les composants élec-
triques
8. Mettre le moteur en marche.
9. Régler:
• Tension de sortie du capteur de
position de papillon des gaz
Etapes du réglage:
a. Régler l'angle de montage du
capteur de position de papillon
des gaz "1" de manière à obtenir
la tension de sortie spécifiée.
Mesurer avec précision la tension de
sortie à l'aide d'un voltmètre électron-
ique permettant une lecture facile des
faibles tensions.
10. Placer les repères d'alignement
"a" sur le capteur de position du
papillon et le carburateur.
11. Arrêter le moteur.
12. Déposer le carburateur.
13. Serrer:
• Vis (capteur de position de papil-
lon des gaz) "1"
Serrer la vis (capteur de position de
papillon des gaz) à l'aide de la mèche
T25.
14. Monter le carburateur.
CONTRÔLE DE LA TENSION
D'ENTRÉE DU CAPTEUR DE
POSITION DE PAPILLON DES GAZ
1. Débrancher la fiche rapide du
capteur de position de papillon
des gaz.
2. Mettre le moteur en marche.
3. Contrôler:
• Tension d’entrée du capteur de
position de papillon des gaz
Hors spécifications→Remplacer
le boîtier CDI. Fil (+) du multimètre→fil jaune
"3"
Fil (-) du multimètre→fil noir "4"
Tension de
sortie du
capteur de
position de
papillon
des gazPosition du
sélecteur
du multi-
mètre
0.58–0.78 V DCV
Fil (+) du multimètre→fil bleu "1"
Fil (-) du multimètre→fil noir/bleu
"2"
Tension
d’entrée du
capteur de
position de
papillon
des gaz Position du
sélecteur
du multi-
mètre
4–6 V DCV-20

7-20
ECLAIRAGE
ECLAIRAGE
ETAPES DU CONTROLE
Se reporter au diagramme suivant pour le contrôle du système d'éclairage.
• Déposer les pièces suivantes avant le contrôle.
1. Selle
2. Reservoir de carburant
3. Cache latéral gauche
• Utiliser les outils spéciaux suivants pendant le contrôle.
Contrôler l'ampoule et sa douille. Problème→Remplacer l'ampoule et/ou la douille.
OK↓
Contrôler le feu arrière (DEL). Problème→Remplacer le feu arrière complet.
OK↓
Contrôler l'alternateur avec rotor à aimantation
permanente. (Bobine d'éclairage)Problème→
Remplacer.
OK↓
Contrôler toutes les connexions du circuit d'éclai-
rage.Mauvaise con-
nexion→Réparer ou remplacer.
OK↓
Contrôler le redresseur/régulateur. (Tension de
sortie)Problème→
Remplacer.
Multimètre:
YU-3112-C/90890-03112
