Page 49 of 236
2-24

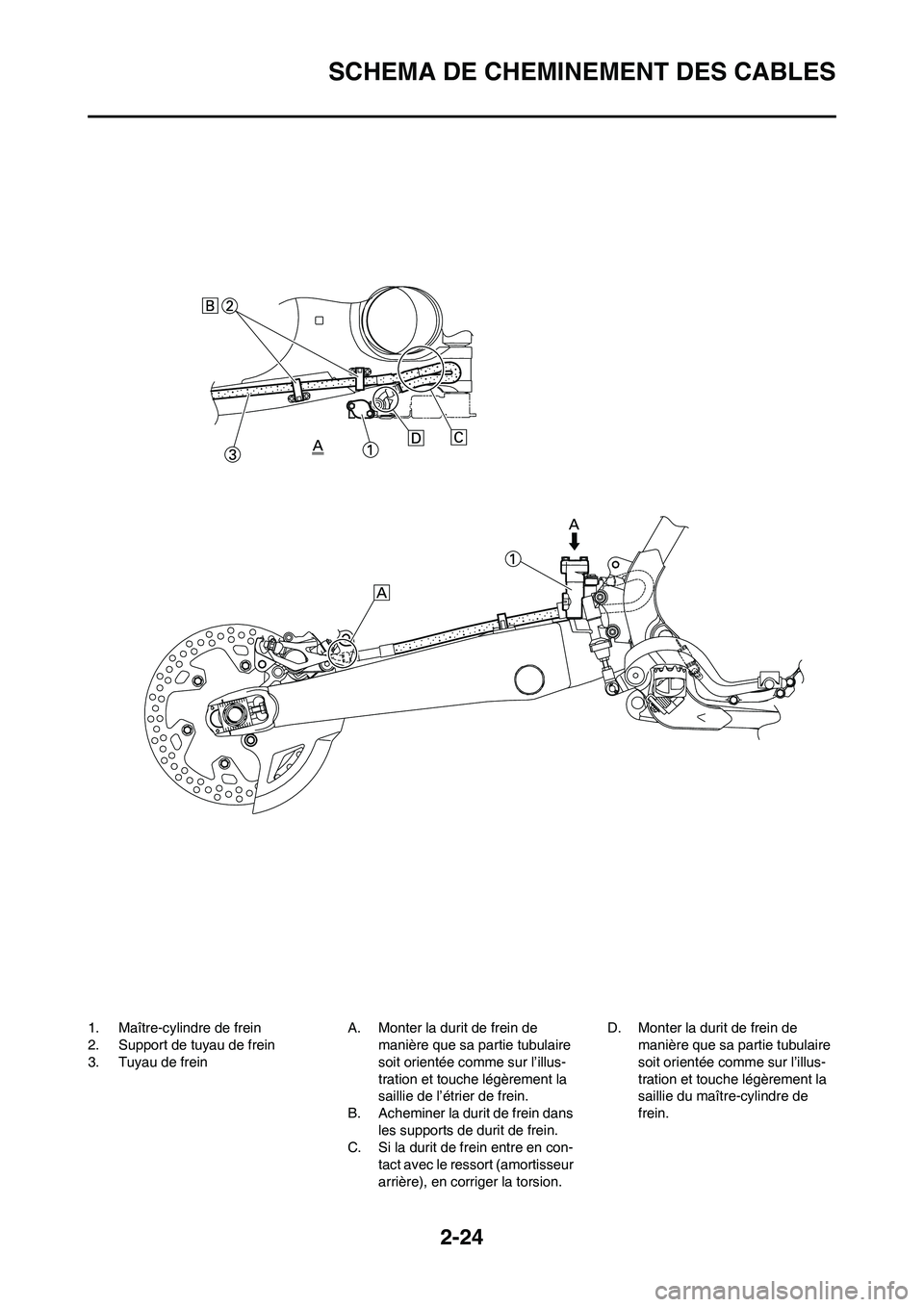

SCHEMA DE CHEMINEMENT DES CABLES
1. Maître-cylindre de frein
2. Support de tuyau de frein
3. Tuyau de freinA. Monter la durit de frein de
manière que sa partie tubulaire
soit orientée comme sur l’illus-
tration et touche légèrement la
saillie de l’étrier de frein.
B. Acheminer la durit de frein dans
les supports de durit de frein.
C. Si la durit de frein entre en con-
tact avec le ressort (amortisseur
arrière), en corriger la torsion.D. Monter la durit de frein de
manière que sa partie tubulaire
soit orientée comme sur l’illus-
tration et touche légèrement la
saillie du maître-cylindre de
frein.
Page 50 of 236
2-25
SCHEMA DE CHEMINEMENT DES CABLES
1. Collier
2. Câble positif de batterie
3. Batterie
4. Câble négatif de batterie
5. Fiche rapide du feu arrière
6. Fiche rapide du boîtier CDI (6
broches)
7. Fiche rapide du boîtier CDI (3
broches)
8. Fiche rapide du boîtier CDI (6
broches)A. Fixer le faisceau de fils au sup-
port de moteur supérieur (côté
gauche). Rechercher l’extrémité
du collier à pince orienté vers le
côté supérieur du cadre en
coupant l’extrémité du collier à
l’intérieur du cadre.B. Fixer le faisceau de fils au sup-
port de moteur supérieur (côté
gauche). Rechercher l’extrémité
du collier à pince orienté vers le
côté supérieur du cadre en
coupant l’extrémité du collier à
l’intérieur du cadre. Brider le
faisceau de fils au repère.
C. Acheminer le fil du démarreur
dans l’orifice du support de re-
lais.
Page 51 of 236

2-26

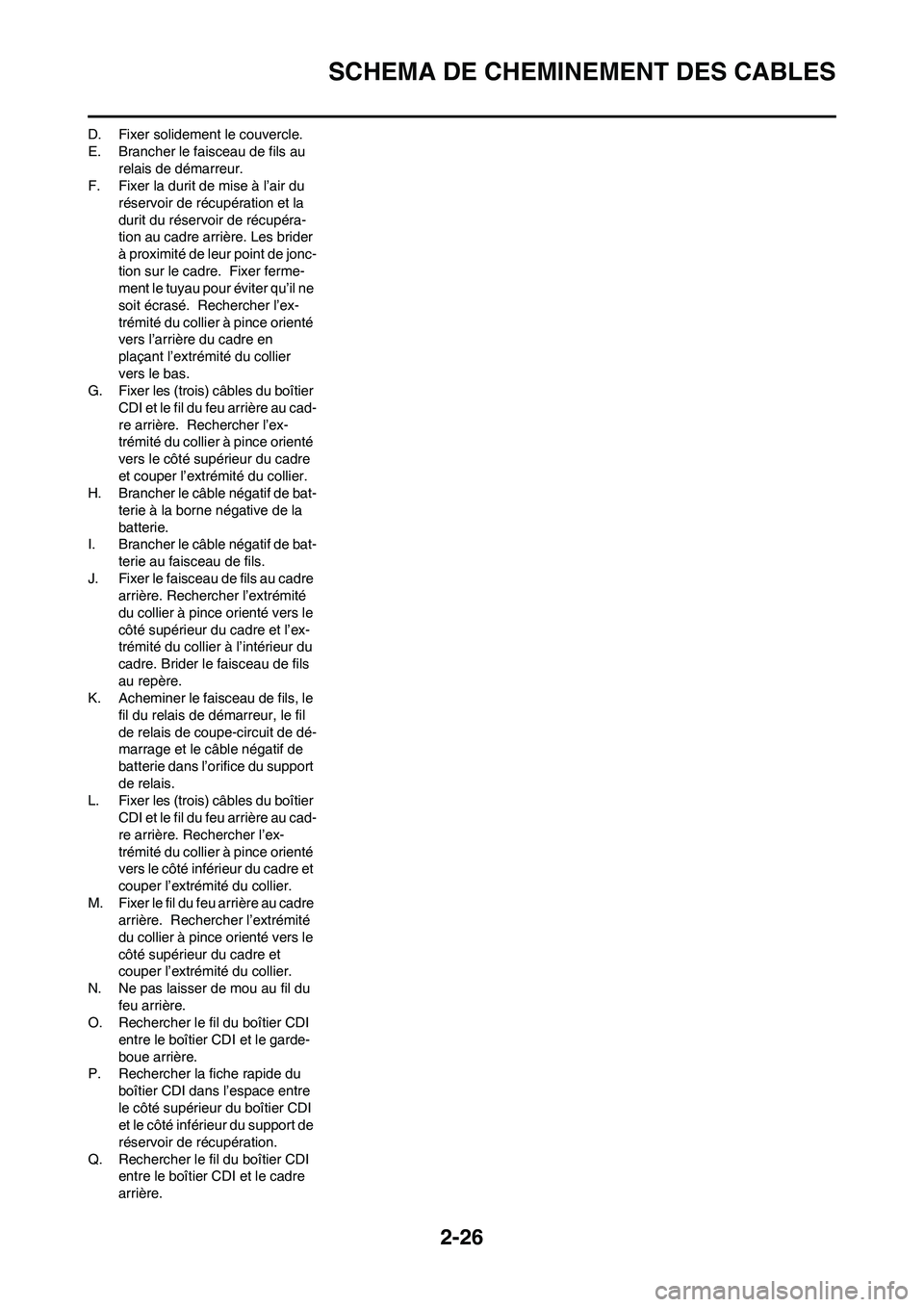

SCHEMA DE CHEMINEMENT DES CABLES
D. Fixer solidement le couvercle.
E. Brancher le faisceau de fils au
relais de démarreur.
F. Fixer la durit de mise à l’air du
réservoir de récupération et la
durit du réservoir de récupéra-
tion au cadre arrière. Les brider
à proximité de leur point de jonc-
tion sur le cadre. Fixer ferme-
ment le tuyau pour éviter qu’il ne
soit écrasé. Rechercher l’ex-
trémité du collier à pince orienté
vers l’arrière du cadre en
plaçant l’extrémité du collier
vers le bas.
G. Fixer les (trois) câbles du boîtier
CDI et le fil du feu arrière au cad-
re arrière. Rechercher l’ex-
trémité du collier à pince orienté
vers le côté supérieur du cadre
et couper l’extrémité du collier.
H. Brancher le câble négatif de bat-
terie à la borne négative de la
batterie.
I. Brancher le câble négatif de bat-
terie au faisceau de fils.
J. Fixer le faisceau de fils au cadre
arrière. Rechercher l’extrémité
du collier à pince orienté vers le
côté supérieur du cadre et l’ex-
trémité du collier à l’intérieur du
cadre. Brider le faisceau de fils
au repère.
K. Acheminer le faisceau de fils, le
fil du relais de démarreur, le fil
de relais de coupe-circuit de dé-
marrage et le câble négatif de
batterie dans l’orifice du support
de relais.
L. Fixer les (trois) câbles du boîtier
CDI et le fil du feu arrière au cad-
re arrière. Rechercher l’ex-
trémité du collier à pince orienté
vers le côté inférieur du cadre et
couper l’extrémité du collier.
M. Fixer le fil du feu arrière au cadre
arrière. Rechercher l’extrémité
du collier à pince orienté vers le
côté supérieur du cadre et
couper l’extrémité du collier.
N. Ne pas laisser de mou au fil du
feu arrière.
O. Rechercher le fil du boîtier CDI
entre le boîtier CDI et le garde-
boue arrière.
P. Rechercher la fiche rapide du
boîtier CDI dans l’espace entre
le côté supérieur du boîtier CDI
et le côté inférieur du support de
réservoir de récupération.
Q. Rechercher le fil du boîtier CDI
entre le boîtier CDI et le cadre
arrière.
Page 52 of 236
2-27

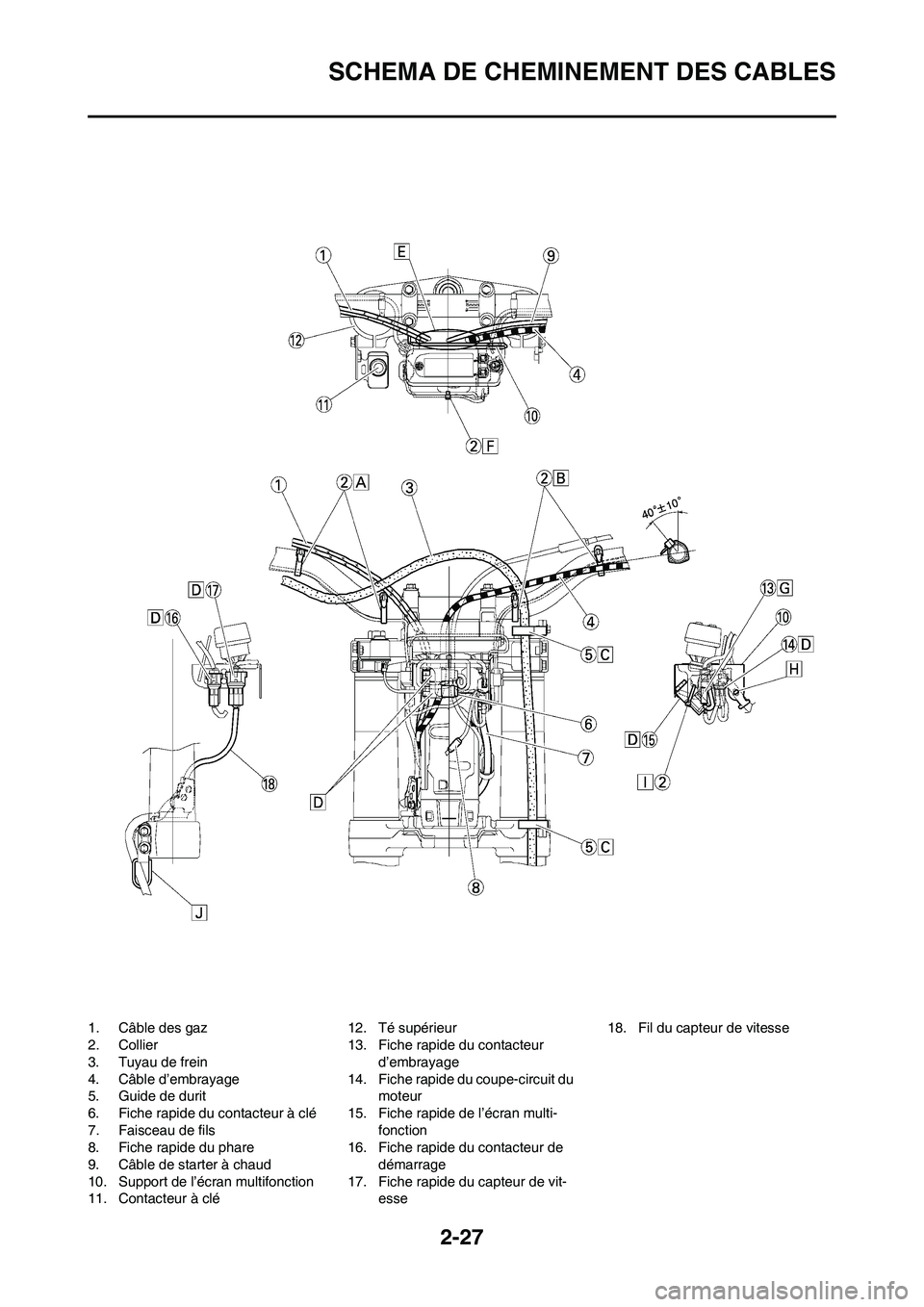

SCHEMA DE CHEMINEMENT DES CABLES
1. Câble des gaz
2. Collier
3. Tuyau de frein
4. Câble d’embrayage
5. Guide de durit
6. Fiche rapide du contacteur à clé
7. Faisceau de fils
8. Fiche rapide du phare
9. Câble de starter à chaud
10. Support de l’écran multifonction
11. Contacteur à clé12. Té supérieur
13. Fiche rapide du contacteur
d’embrayage
14. Fiche rapide du coupe-circuit du
moteur
15. Fiche rapide de l’écran multi-
fonction
16. Fiche rapide du contacteur de
démarrage
17. Fiche rapide du capteur de vit-
esse18. Fil du capteur de vitesse
Page 53 of 236

2-28
SCHEMA DE CHEMINEMENT DES CABLES
A. Fixer le fil du contacteur du dé-
marreur au guidon à l’aide des
bandes en plastique.
B. Fixer le fil du coupe-circuit du
moteur et le fil du contacteur
d’embrayage au guidon à l’aide
des bandes en plastique.
C. Acheminer la durit de frein dans
les guides de durit.
D. Fixer la fiche rapide en l’insérant
dans le support de l’écran multi-
fonction.
E. Acheminer les câbles des gaz,
le câble d’embrayage et le câble
de starter à chaud entre le té
supérieur et le support de l’éc-
ran multifonction.
F. Fixer les fils de l’écran multifonc-
tion au support. Couper l’ex-
trémité du collier.
G. Fixer la fiche rapide en l’en-
fonçant dans l’orifice du support
de l’écran multifonction.
H. Fixer le clip du faisceau de fils
en l’enfonçant dans l’orifice du
support de l’écran multifonction
à l’intérieur.
I. Fixer le fil du contacteur à clé
(côté faisceau de fils) au support
de l’écran multifonction. Re-
chercher l’extrémité du collier à
pince orienté vers le côté in-
férieur du cadre et couper l’ex-
trémité du collier.
J. Acheminer le fil du capteur de
vitesse par le guide à l’extérieur
de la fourche.
Page 54 of 236

3-1
TABLEAU DES ENTRETIENS PERIODIQUES DU SYSTEME DECONTROLE DES EMISSIONS (pour le Canada)
CONTROLES ET REGLAGES PERIODIQUES
TABLEAU DES ENTRETIENS PERIODIQUES DU SYSTEME DE CONTROLE DES EMISSIONS
(pour le Canada)
• A partir de 4,200 mi (7,000 km) ou 9 mois, répéter les intervalles d'entretien tous les 1,800 mi (3,000 km) ou 3 mois.
• Les éléments marqués d'un astérisque doivent être vérifiés par un concessionnaire Yamaha parce qu'ils requièrent des
connaissances, des compétences techniques et des outils spéciaux.
N° ELEMENT TRAVAUX DE VERIFICATION ET D'ENTRE-
TIEN PRE-
MIER INDICATION DU
COMPTEUR KILO- METRIQUE600 mi (1,000
km) ou 1 mois 1,800 mi
(3,000
km) ou 3 mois 3,000 mi
(5,000
km) ou 6 mois
1 * Circuit d'alimentation Contrôler que les durits de carburant ne sont ni
craquelées ni endommagées.
√√√
Remplacer si nécessaire.
2 Bougie Vérifier l’état.
√√√
Régler l'écartement et nettoyer.
3 * Jeu aux soupapes Contrôler et régler le jeu aux soupapes lorsque
le moteur est froid. √√√
4 * Elément du boîtier de filtre à air Nettoyer à l'aide d'un solvant et appliquer de
l'huile pour filtre à air en mousse ou équivalent.
√√√
Remplacer si nécessaire.
5 * Système de mise à l'air Contrôler que les durits de ventilation ne sont
ni craquelées ni endommagées et vider tout
dépôt.
√√√
Remplacer si nécessaire.
6 * Carburateur Contrôler le régime de ralenti et le fonctionne-
ment du démarreur.
√√√
Régler si nécessaire.
7 Système d’échappement Contrôler l’étanchéité.
√√√
Resserrer si nécessaire.
Remplacer le(s) joint(s) si nécessaire.
8 Huile moteur Changer (faire chauffer le moteur avant la
vidange). √√√
9 Elément du filtre à huile moteur Remplacer. √√√
10 * Système d'induction d'air Contrôler que la durit n'est pas endommagée.
√√
Remplacer toute pièce défectueuse si néces-
saire.
Page 55 of 236

3-2
TABLEAU D'ENTRETIEN GENERAL ET DE LUBRIFICATION
(pour le Canada)
TABLEAU D'ENTRETIEN GENERAL ET DE LUBRIFICATION (pour le Canada)
N° ELEMENTTRAVAUX DE VERIFICATION ET D'ENTRE-
TIENPRE-
MIERINDICATION DU
COMPTEUR KILO-
METRIQUE600 mi
(1,000
km) ou
1 mois1,800 mi
(3,000
km) ou
3 mois3,000 mi
(5,000
km) ou
6 mois
1 EmbrayageContrôler le fonctionnement.
√√√
Régler ou remplacer le câble.
2 * Circuit de refroidissementContrôler que les durits ne sont ni craquelées
ni endommagées.
√√√
Remplacer si nécessaire.
Remplacer par une solution antigel à l'éthylène
glycol tous les ans.Tous les ans
3 * Pare -étincelles Nettoyer.√
4 * Frein avantContrôler le fonctionnement, le niveau de liq-
uide et la fuite de liquide.
√√√
Remplacer les plaquettes de frein si néces-
saire.
Remplacer le liquide de frein tous les ans. Tous les ans
5 * Frein arrièreContrôler le fonctionnement, le niveau de liq-
uide et la fuite de liquide.
√√√
Remplacer les plaquettes de frein si néces-
saire.
Remplacer le liquide de frein tous les ans. Tous les ans
6 * Durits de freinContrôler qu'elles ne sont ni craquelées ni en-
dommagées.√√
Remplacer. Tous les 4 ans
7 * RouesContrôler le voile, le serrage des rayons et le
bon état général.
√√√
Retendre les rayons si nécessaire.
8 * PneusContrôler la profondeur de sculpture et l’état
des pneus.
√√√ Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.
9 * Roulements de rouesContrôler le bon fonctionnement.
√√√
Remplacer si nécessaire.
10 *Roulements de pivot du bras
oscillantVérifier le serrage des roulements complets.
√√√
Remplacer par une quantité raisonnable de
graisse à base de savon au lithium.
11 Chaîne de transmissionContrôler la flèche/l'alignement et l'état de la
chaîne.
Chaque utilisation
Régler et lubrifier soigneusement la chaîne à
l'aide d'un lubrifiant spécial pour chaîne à joint
torique.
3
Page 56 of 236

3-3

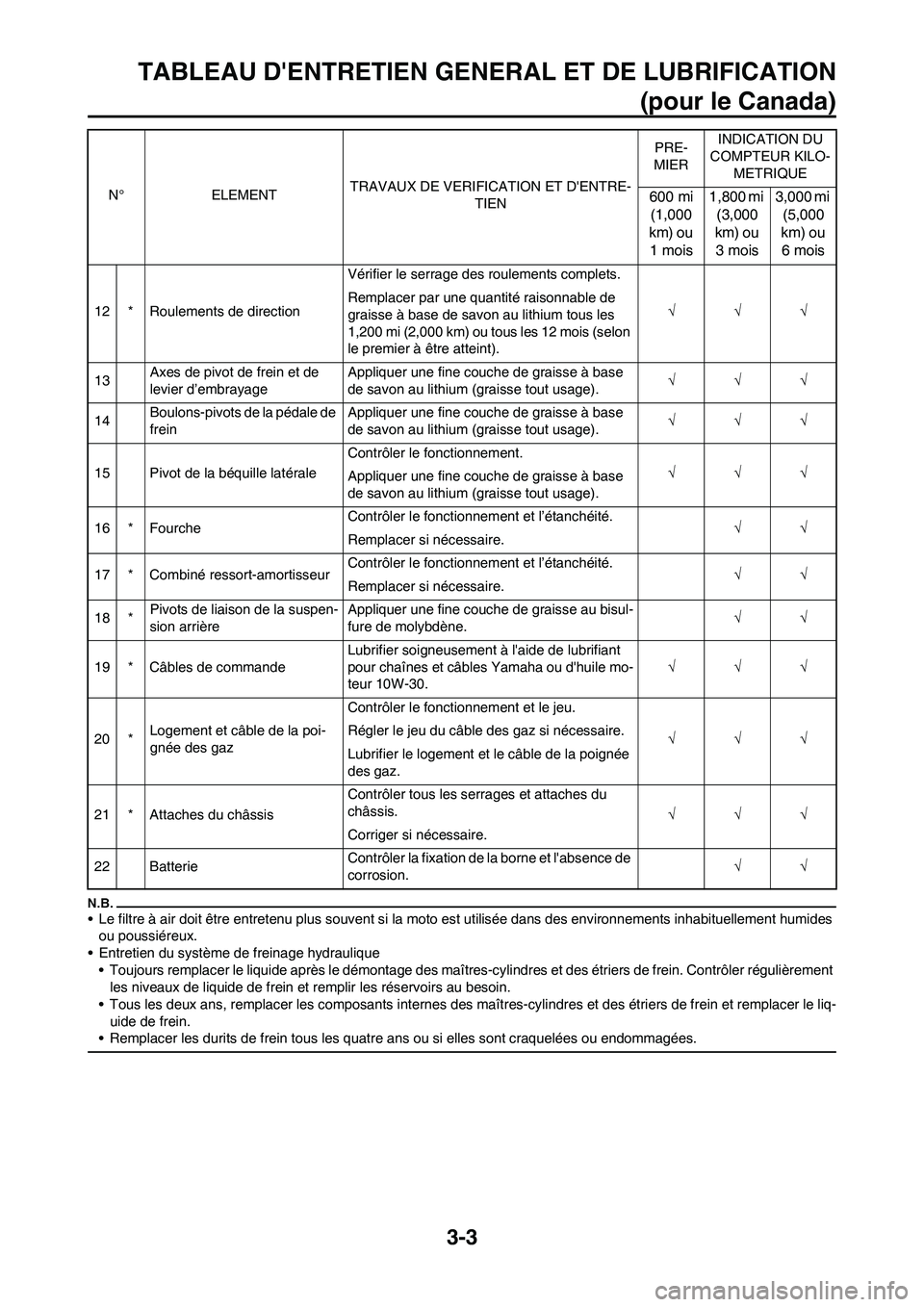

TABLEAU D'ENTRETIEN GENERAL ET DE LUBRIFICATION
(pour le Canada)
• Le filtre à air doit être entretenu plus souvent si la moto est utilisée dans des environnements inhabituellement humides
ou poussiéreux.
• Entretien du système de freinage hydraulique
• Toujours remplacer le liquide après le démontage des maîtres-cylindres et des étriers de frein. Contrôler régulièrement
les niveaux de liquide de frein et remplir les réservoirs au besoin.
• Tous les deux ans, remplacer les composants internes des maîtres-cylindres et des étriers de frein et remplacer le liq-
uide de frein.
• Remplacer les durits de frein tous les quatre ans ou si elles sont craquelées ou endommagées.
12 * Roulements de directionVérifier le serrage des roulements complets.
√√√ Remplacer par une quantité raisonnable de
graisse à base de savon au lithium tous les
1,200 mi (2,000 km) ou tous les 12 mois (selon
le premier à être atteint).
13Axes de pivot de frein et de
levier d’embrayageAppliquer une fine couche de graisse à base
de savon au lithium (graisse tout usage).√√√
14Boulons-pivots de la pédale de
freinAppliquer une fine couche de graisse à base
de savon au lithium (graisse tout usage).√√√
15 Pivot de la béquille latéraleContrôler le fonctionnement.
√√√
Appliquer une fine couche de graisse à base
de savon au lithium (graisse tout usage).
16 * FourcheContrôler le fonctionnement et l’étanchéité.
√√
Remplacer si nécessaire.
17 * Combiné ressort-amortisseurContrôler le fonctionnement et l’étanchéité.
√√
Remplacer si nécessaire.
18 *Pivots de liaison de la suspen-
sion arrièreAppliquer une fine couche de graisse au bisul-
fure de molybdène.√√
19 * Câbles de commandeLubrifier soigneusement à l'aide de lubrifiant
pour chaînes et câbles Yamaha ou d'huile mo-
teur 10W-30.√√√
20 *Logement et câble de la poi-
gnée des gazContrôler le fonctionnement et le jeu.
√√√ Régler le jeu du câble des gaz si nécessaire.
Lubrifier le logement et le câble de la poignée
des gaz.
21 * Attaches du châssisContrôler tous les serrages et attaches du
châssis.
√√√
Corriger si nécessaire.
22 BatterieContrôler la fixation de la borne et l'absence de
corrosion.√√ N° ELEMENTTRAVAUX DE VERIFICATION ET D'ENTRE-
TIENPRE-
MIERINDICATION DU
COMPTEUR KILO-
METRIQUE
600 mi
(1,000
km) ou
1 mois1,800 mi
(3,000
km) ou
3 mois3,000 mi
(5,000
km) ou
6 mois
