3-18
MOTEUR
RÉGLAGE DU JEU DE SOUPAPE
• Cette section est destinée aux per-
sonnes possédant des connais-
sances et des compétences de
base pour l’entretien des motos
Yamaha (par ex.: concessionnaires
Yamaha, techniciens d’entretien,
etc.). Les personnes non qualifiées
ne doivent entreprendre les opéra-
tions d’inspection, de réglage, de
démontage ou de remontage que
s’ils se réfèrent à ce manuel. Sinon,
ils pourraient engendrer des
problèmes d’entretien et des dom-
mages mécaniques.
• Le jeu aux soupapes doit être réglé
quand le moteur est froid au touch-
er.
• Le piston doit être au point mort
haut (PMH) de la course de com-
pression pour permettre le contrôle
ou le réglage du jeux aux soupa-
pes.
1. Déposer:
•Selle
• Reservoir de carburant
Se reporter à la section "SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX".
2. Déposer:
• Clapet de coupure d’air
Se reporter à la section
"SYSTÈME D'ADMISSION
D'AIR" au CHAPITRE 5.
• Bougie
• Support de moteur supérieur
• Couvre-culasse
Se reporter à la section "ARBRES
À CAMES" au CHAPITRE 5.3. Déposer:
• Vis d’accès de repère d’allumage
"1"
• Vis d’accès axiale du vilebrequin
"2"
• Joint torique
4. Contrôler:
• Jeu aux soupapes
Hors spécifications→Régler.
Etapes du contrôle:
a. Tourner le vilebrequin dans le
sens inverse des aiguilles d’une
montre à l’aide d’une clé.
b. Aligner le repère du PMH "a" du
rotor avec le repère d’alignement
"b" du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
Le piston est au point mort haut lor-
sque le repère poinçonné "c" de l’ar-
bre à cames d’échappement et le
repère poinçonné "d" de l’arbre à
cames d’admission sont alignés avec
la surface de la culasse comme le
montre l’illustration.
c. Mesurer le jeu aux soupapes "e" à
l’aide d’une jauge d’épaisseur à
lames "1".
Enregistrer la valeur mesurée si le jeu
est incorrect.
5. Régler:
• Jeu aux soupapes
Etapes du réglage:
a. Déposer les arbres à cames
(d’admission et d’échappement).
Se reporter à la section "ARBRES
À CAMES" au CHAPITRE 5.
b. Déposer les poussoirs de soupa-
pes "1" et les plaquettes "2".
• Placer un chiffon à l’emplacement
de la chaîne de distribution pour
empêcher les plaquettes de tomber
dans le carter.
• Identifier soigneusement chaque
poussoir de soupape et la position
de chaque plaquette de manière à
pouvoir les remonter à leur em-
placement d’origine.
Régime de ralenti:
1,750–1,950 tr/min
Jeu aux soupapes (à
froid):
Soupape d’admission:
0.10–0.15 mm
(0.0039–0.0059 in)
Soupape d’échappe-
ment:
0.20–0.25 mm
(0.0079–0.0098 in)

4-6
CHÂSSIS
MODIFICATION DU NIVEAU ET
CARACTÉRISTIQUES DE L'HUILE
DE FOURCHE
Les caractéristiques d’amortissement
en fin de course peuvent être modi-
fiées en changeant la quantité d’huile
de fourche.
Ajuster le niveau d’huile par incré-
ments ou décréments de 5 mm (0.2
in). Quand le niveau d’huile est
trop bas, il se produit un bruit lor-
sque la fourche est entièrement
comprimée ou le pilote ressent
une certaine pression dans ses
mains ou son corps. De même, un
niveau d’huile trop élevé produira
rapidement un bouchon d’huile,
entraînant une réduction de la
course de la fourche et une détéri-
oration des performances et car-
actéristiques. Il est donc important
de régler le niveau d’huile dans la
fourche conformément aux spéci-
fications données.
A. Caractéristiques de l’amor-
tissement pneumatique en
fonction du niveau d’huile
B. Charge
C. Course1. Niveau d’huile maximum
2. Niveau d’huile standard
3. Niveau d’huile maximum
RÉGLAGE DE LA
PRÉCONTRAINTE DU RESSORT
Le réglage de la précontrainte du res-
sort se fait en montant la rondelle de
réglage "1" entre le ressort de
fourche "2" et la tige d'amortissement
"3".
Ne pas monter trois rondelles
d'ajustement ou plus pour chaque
bras de fourche.
Toujours régler de la même
manière chaque bras de la
fourche. Un réglage inégal risque
de diminuer la maniabilité et la sta-
bilité.
A. Charge
B. Course de la fourche
1. Sans rondelle de réglage
(standard)
2. 1 rondelle de réglage
3. 2 rondelles de réglageRÉGLAGE DU RESSORT APRÈS
REMPLACEMENT
La suspension arrière pouvant influ-
encer le réglage de la fourche, il con-
vient donc d’équilibrer l’arrière et
l’avant de la machine (la position,
etc.) avant d’effectuer le réglage de la
fourche.
1. Ressort mou
• Régler l’amortissement à la
détente.
Dévisser d’un ou deux déclics.
• Régler la force de compression.
Visser d’un ou deux déclics.
En général, un ressort mou offre une
sensation de conduite douce. L’amor-
tissement à la détente tend à être
plus fort et la fourche peut s’enfoncer
plus profondément lors de la conduite
sur des routes cahoteuses.
2. Ressort dur
• Régler l’amortissement à la
détente.
Visser d’un ou deux déclics.
• Régler la force de compression.
Dévisser d’un ou deux déclics.
En principe, un ressort dur offre une
sensation de conduite dure. L’amor-
tissement à la détente a tendance à
s’affaiblir, entraînant une perte de la
sensation de contact avec la surface
de la route ou des vibrations du gui-
don.
PIÈCES DE RÉGLAGE DE LA
FOURCHE
• Rondelle de réglage "1"
• Ressort de fourche "2" Niveau d’huile standard:
132 mm (5.20 in)
*125 mm (4.92 in)
Plage de réglage:
95–150 mm (3.74–5.91
in)
Depuis le haut du four-
reau, tube plongeur et
tige d’amortissement
entièrement com-
primés sans ressort.
* AUS, NZ , ZA et EUROPE
Nombre standard de ron-
delles:
Zéro rondelle de
réglage
Plage de réglage:
Zéro–2 rondelles de
réglage
TYPE (épais-
seur)REFERENCE
T = 2.3 mm (0.09
in)5XE-23364-00
TYPERAID-
EUR
DU
RES-
SORTRES-
SORT
REFER-
ENCE (-
23141-)REP-
ERE
(fente
s)
MOU0.408 5TJ-00 |
0.418 5TJ-10 ||
0.428 5TJ-20 |||
0.438 5TJ-30 ||||
0.449 5TJ-40 |||||
STD 0.459 5TJ-L0 —
DUR 0.469 5TJ-60 |-||

5-17
ARBRES A CAMES
DÉPOSE DE L'ARBRE À CAMES
1. Déposer:
• Vis d’accès de repère d’allumage
"1"
• Vis d’accès axiale du vilebrequin
"2"
2. Aligner:
• Repère du PMH
Avec le repère d’alignement.
Etapes du contrôle:
a. Tourner le vilebrequin dans le
sens inverse des aiguilles d’une
montre à l’aide d’une clé.
b. Aligner le repère du PMH "a" du
rotor avec le repère d’alignement
"b" du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
Le piston est au point mort haut lor-
sque le repère poinçonné "c" de l’ar-
bre à cames d’échappement et le
repère poinçonné "d" de l’arbre à
cames d’admission sont alignés avec
la surface de la culasse comme le
montre l’illustration.
3. Déposer:
• Boulon capuchon du tendeur de
chaîne de distribution "1"
• Tendeur de chaîne de distribution
"2"
• Joint
4. Déposer:
• Boulon (chapeau d’arbre à
cames) "1"
• Chapeau d’arbre à cames "2"
•Clip
Déposer les boulons (chapeau d’ar-
bre à cames) en croix, en procédant
de l’extérieur vers l’intérieur.
Les boulons (chapeau d’arbre à
cames) doivent être déposés uni-
formément pour prévenir tout en-
dommagement de la culasse, des
arbres à cames ou des chapeaux
d’arbres à cames.
5. Déposer:
• Arbre à cames d’échappement
"1"
• Arbre à cames d’admission "2"
Attacher un fil "3" à la chaîne de dis-
tribution pour l’empêcher de tomber
dans le carter moteur.
CONTRÔLE DE L'ARBRE À
CAMES
1. Contrôler:
• Bossage de came
Piqûres/rayures/décoloration
bleue→Remplacer.
2. Mesurer:
• Longueur de bossage de came
"a" et "b"
Hors spécifications→Remplacer.
Longueur des bossages
de cames:
Admission "a":
30.100–30.200 mm
(1.1850–1.1890 in)
:
30.000 mm (1.1811 in)
Admission "b":
22.450–22.550 mm
(0.8839–0.8878 in)
:
22.350 mm (0.8799 in)
Echappement "a":
30.200–30.300 mm
(1.1890–1.1929 in)
:
30.100 mm (1.1850 in)
Echappement "b":
22.450–22.550 mm
(0.8839–0.8878 in)
:
22.350 mm (0.8799 in)

5-19
ARBRES A CAMES

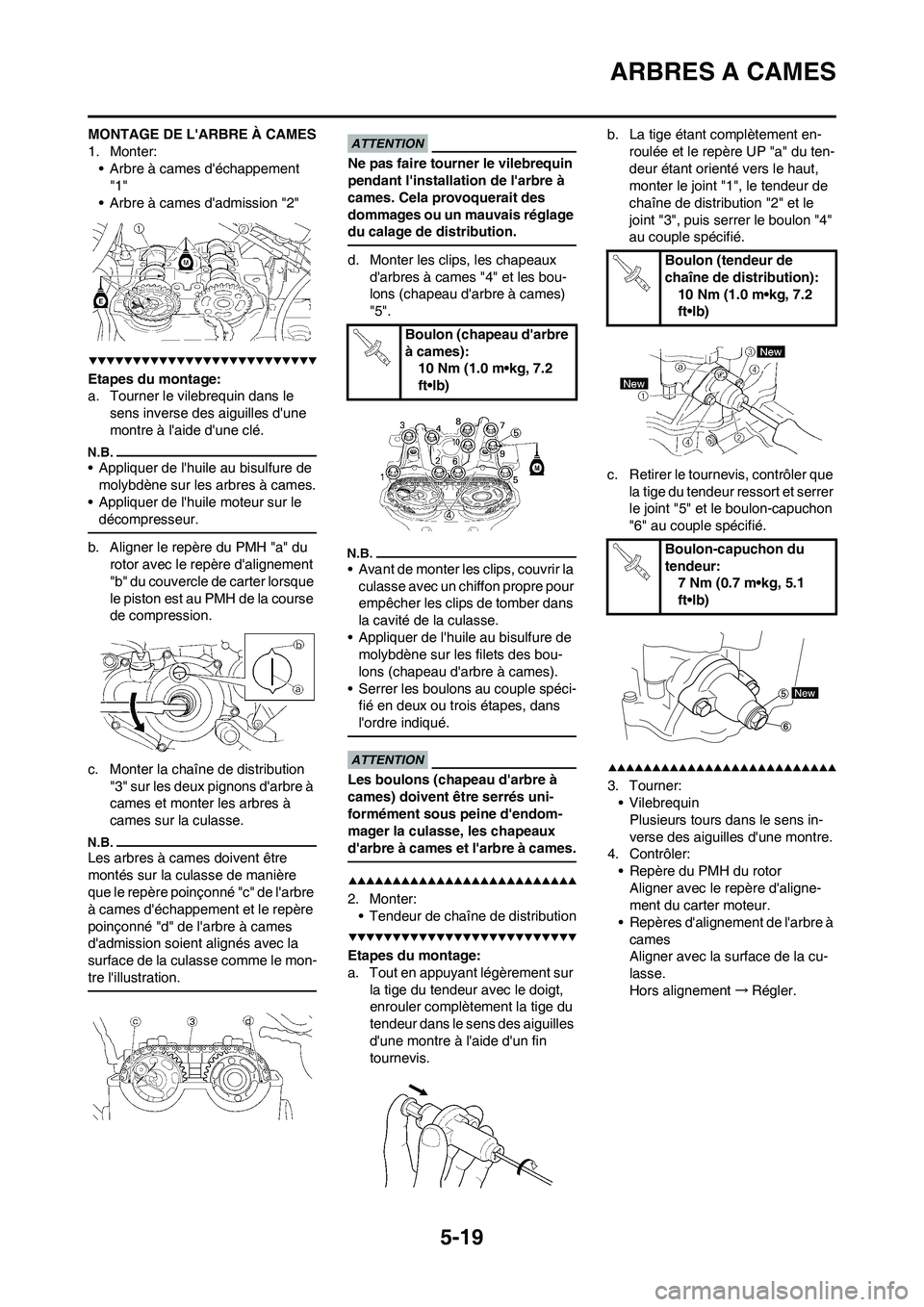

MONTAGE DE L'ARBRE À CAMES
1. Monter:
• Arbre à cames d'échappement
"1"
• Arbre à cames d'admission "2"
Etapes du montage:
a. Tourner le vilebrequin dans le
sens inverse des aiguilles d'une
montre à l'aide d'une clé.
• Appliquer de l'huile au bisulfure de
molybdène sur les arbres à cames.
• Appliquer de l'huile moteur sur le
décompresseur.
b. Aligner le repère du PMH "a" du
rotor avec le repère d'alignement
"b" du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
c. Monter la chaîne de distribution
"3" sur les deux pignons d'arbre à
cames et monter les arbres à
cames sur la culasse.
Les arbres à cames doivent être
montés sur la culasse de manière
que le repère poinçonné "c" de l'arbre
à cames d'échappement et le repère
poinçonné "d" de l'arbre à cames
d'admission soient alignés avec la
surface de la culasse comme le mon-
tre l'illustration.
Ne pas faire tourner le vilebrequin
pendant l'installation de l'arbre à
cames. Cela provoquerait des
dommages ou un mauvais réglage
du calage de distribution.
d. Monter les clips, les chapeaux
d'arbres à cames "4" et les bou-
lons (chapeau d'arbre à cames)
"5".
• Avant de monter les clips, couvrir la
culasse avec un chiffon propre pour
empêcher les clips de tomber dans
la cavité de la culasse.
• Appliquer de l'huile au bisulfure de
molybdène sur les filets des bou-
lons (chapeau d'arbre à cames).
• Serrer les boulons au couple spéci-
fié en deux ou trois étapes, dans
l'ordre indiqué.
Les boulons (chapeau d'arbre à
cames) doivent être serrés uni-
formément sous peine d'endom-
mager la culasse, les chapeaux
d'arbre à cames et l'arbre à cames.
2. Monter:
• Tendeur de chaîne de distribution
Etapes du montage:
a. Tout en appuyant légèrement sur
la tige du tendeur avec le doigt,
enrouler complètement la tige du
tendeur dans le sens des aiguilles
d'une montre à l'aide d'un fin
tournevis.b. La tige étant complètement en-
roulée et le repère UP "a" du ten-
deur étant orienté vers le haut,
monter le joint "1", le tendeur de
chaîne de distribution "2" et le
joint "3", puis serrer le boulon "4"
au couple spécifié.
c. Retirer le tournevis, contrôler que
la tige du tendeur ressort et serrer
le joint "5" et le boulon-capuchon
"6" au couple spécifié.
3. Tourner:
• Vilebrequin
Plusieurs tours dans le sens in-
verse des aiguilles d'une montre.
4. Contrôler:
• Repère du PMH du rotor
Aligner avec le repère d'aligne-
ment du carter moteur.
• Repères d'alignement de l'arbre à
cames
Aligner avec la surface de la cu-
lasse.
Hors alignement→Régler.
Boulon (chapeau d'arbre
à cames):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (tendeur de
chaîne de distribution):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon-capuchon du
tendeur:
7 Nm (0.7 m•kg, 5.1
ft•lb)
