1
CARACTERÍSTICAS DO SEU HYUNDAI
57
!
Os airbags do tipo cortina não foram concebidos para serem accionados emtodas as situações de colisão lateral, colisões dianteiras ou traseiras nem na maior parte das situações decapotamento. Informações Importantes de Segurança sobre os Sistemas de Airbags do Tipo Cortina São apresentadas a seguir algumas informações de segurança sobre estesistema e que devem ser sempre tidas em consideração para garantir uma redução do risco de ferimentos emcaso de acidente. o Certifique-se de que o ocupante
não tem quaisquer partes do corpo(cabeça, braços e pernas) fora dosistema de protecção (cadeira para crianças). Se um airbag atingisse a cabeça de uma criança, issopoderia causar ferimentos graves.
o Certifique-se de que a área de
abertura do sistema de airbag decortina está sempre desobstruída, de modo a que, se for necessário, os airbags se possam encheradequadamente.
o O gancho para casacos
incorporado só deve ser utilizadopara roupas ligeiras, devendo certificar-se de que os bolsos não contêm objectos pesados ouaguçados. Quando utilizar o gancho para casacos não utilize simultaneamente um cabide.
AVISO:
o Antes de instalar cadeiras para crianças, consulte sempre a secção ‘‘Cadeira para Crianças" para garantir que a instalação éfeita correctamente e que a protecção dos ocupantes é a melhor possível. o O espaço entre o ocupante do
banco e o airbag de cortina nãodeve nunca ser ocupado por umacriança, outros passageiros ou animais de estimação. Os ocupantes nunca devem debruçar-se para fora das janelas nem ter qualquer parte do corpo fora da janela quando o motor está afuncionar.
o Não desloque a pala contra o sol
de modo a cobrir a janela lateralse tiver quaisquer objectos fixado à pala, tais como o controlo remoto da porta da garagem,canetas, purificadores de ar, etc. Estes objectos poderão causar ferimentos se o airbag de cortinafor accionado.
o Quando são instaladas protecções
contra o sol nas janelas traseiras,estas não devem de qualquer modo obstruir ou dificultar o funcionamento do airbag.

1CARACTERÍSTICAS DO SEU HYUNDAI
58
B240C01JM-GPT Manutenção do SRS O SRS não tem virtualmente qualquer manutenção e não existem por issopeças que possa substituir por si mesmo. Se o SRI (Service Reminder Indicator - Avisador de Manutenção) doSRS não se acender, ou se se mantiver continuamente aceso, desloque-se até ao seu Concessionário Hyundai esolicite a inspecção imediata do seu veículo. Qualquer intervenção no sistema do air bag, tal como a sua remoção, instalação, reparação, ou qualquer trabalho novolante deverá ser executado por um técnico Hyundai qualificado. O manuseamento indevido do sistemade air bag poderá resultar em ferimentos pessoais graves.
!
1JBH3051L
AVISO:
o Perigo extremo! Não utilize um porta-bébés num assento protegido com AirBag.
o A modificação dos componentes ou circuito do SRS, inclusivé acolocação de qualquer tipo de autocolantes na almofada dovolante ou modificações na estrutura do chassis, poderá efectar a performance do SRS ecausar possíveis ferimentos.
o Não instale quaisquer acessóriosnem brinquedos para crianças nas zonas de enchimento do airbagde cortina, pois poderiam dificultar o funcionamento do sistema e, em caso de activaçãodo sistema, partes desses brinquedos poderiam ser arremessados através da cabinaprovocando ferimentos nos ocupantes.
o Para manter a integridade do
sistema de airbag de cortina,qualquer reparação, remoção ou instalação do airbag ou componentes com ele associados (tais como o forro do tejadilho erevestimentos laterais) só deve ser executada por um concessionário Hyundai autorizado.

1
CARACTERÍSTICAS DO SEU HYUNDAI
59

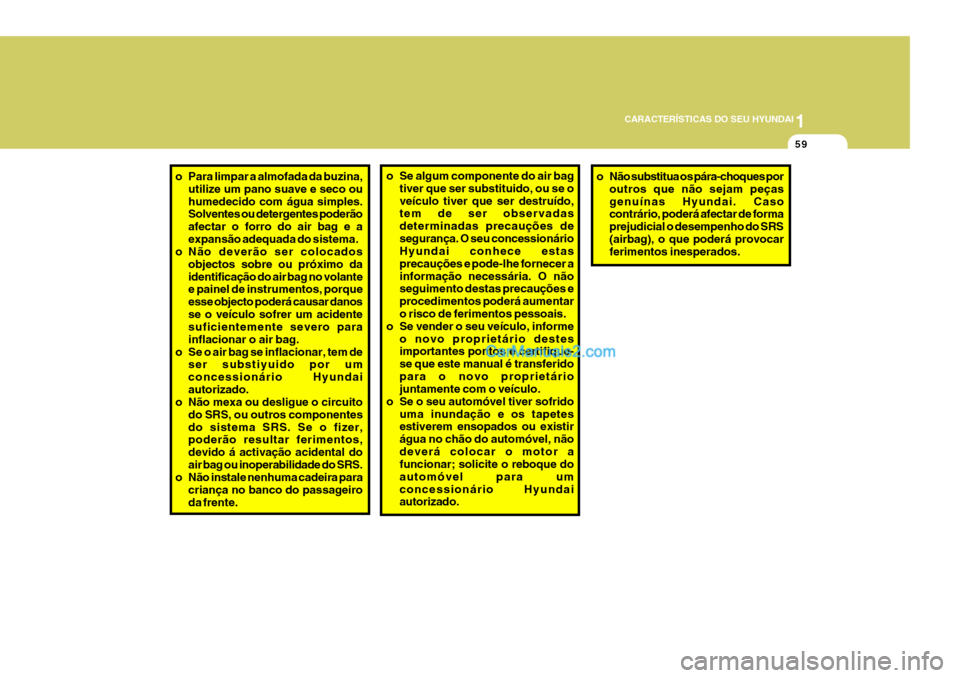

o Se algum componente do air bag
tiver que ser substituido, ou se o veículo tiver que ser destruído, tem de ser observadas determinadas precauções desegurança. O seu concessionário Hyundai conhece estas precauções e pode-lhe fornecer ainformação necessária. O não seguimento destas precauções e procedimentos poderá aumentaro risco de ferimentos pessoais.
o Se vender o seu veículo, informe
o novo proprietário destes importantes pontos e certifique- se que este manual é transferidopara o novo proprietário juntamente com o veículo.
o Se o seu automóvel tiver sofrido
uma inundação e os tapetesestiverem ensopados ou existir água no chão do automóvel, nãodeverá colocar o motor a funcionar; solicite o reboque do automóvel para umconcessionário Hyundai autorizado.o Para limpar a almofada da buzina,utilize um pano suave e seco ou humedecido com água simples. Solventes ou detergentes poderão afectar o forro do air bag e aexpansão adequada do sistema.
o Não deverão ser colocados
objectos sobre ou próximo daidentificação do air bag no volante e painel de instrumentos, porque esse objecto poderá causar danosse o veículo sofrer um acidente suficientemente severo para inflacionar o air bag.
o Se o air bag se inflacionar, tem de ser substiyuido por umconcessionário Hyundaiautorizado.
o Não mexa ou desligue o circuito
do SRS, ou outros componentesdo sistema SRS. Se o fizer, poderão resultar ferimentos, devido á activação acidental doair bag ou inoperabilidade do SRS.
o Não instale nenhuma cadeira para
criança no banco do passageiroda frente.o Não substitua os pára-choques poroutros que não sejam peças genuínas Hyundai. Caso contrário, poderá afectar de forma prejudicial o desempenho do SRS(airbag), o que poderá provocar ferimentos inesperados.

1CARACTERÍSTICAS DO SEU HYUNDAI

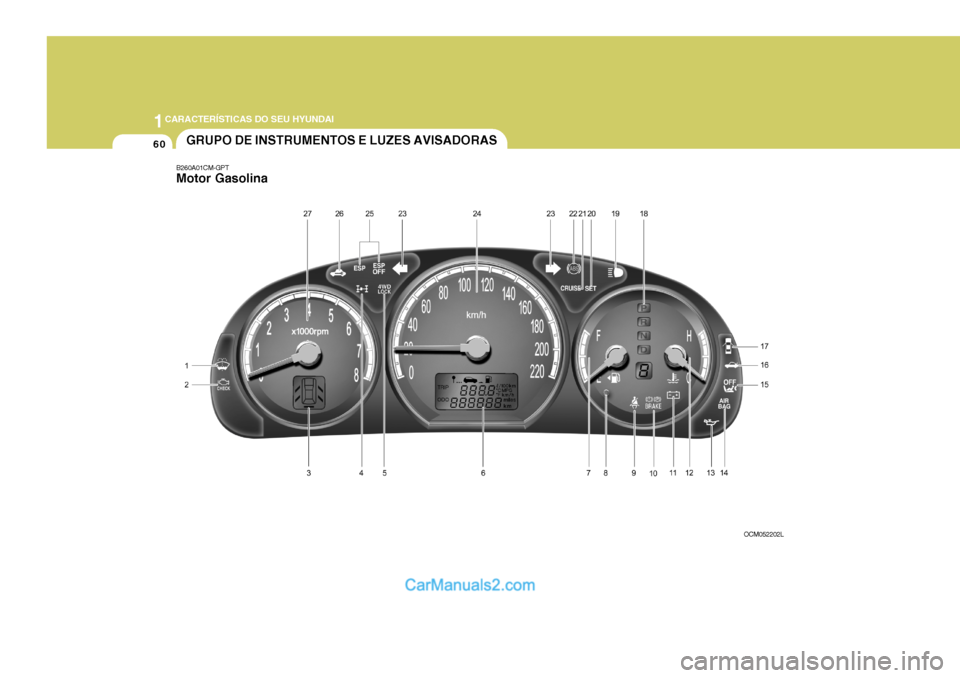

60GRUPO DE INSTRUMENTOS E LUZES AVISADORAS
B260A01CM-GPT Motor Gasolina
OCM052202L

1
CARACTERÍSTICAS DO SEU HYUNDAI
61
1. Luz de aviso de nível baixo da água de lavagem do pára-brisas
2. Aviso luminoso do motor (Se instalado)
3. Avisador de Abertura da Porta/Porta-bagagens (Se instalado)
4. Luz indicadora de bloqueido 4WD (Se instalado)
5. Luz de aviso do sistema 4WD (Se instalado)
6. Conta-quilómetros/Totalizador de viagem/ Computador de viagem (Se instalado)
7. Indicador do nível de combustível
8. Luz avisadora do nível de combustível baixo
9. Luz avisadora do cinto de segurança (Lado do conductor)
10. Luz avisadora do travão de mão/falha dos travões
11. Luz avisadora de sistema de carga da bateria
12. Indicador de temperatura
13. Luz avisadora da pressão do óleo
14. Luz avisadora do sistema suplementar de limitação
SRS (Airbag) (Se instalado) 15. Luz indicadora do airbag frontal do passageiro
desligado (Se instalado)
16. Luz avisadora da tampa da bagageira aberta
17. Luz avisadora de porta aberta
18. Indicador da posição da caixa automática (Só caixa automática) (Se instalado)
19. Luz avisadora dos máximos
20. Luz indicadora CRUISE SET (Se instalado)
21. Indicador de controlo automatico de velocidade (Se instalado)
22. Luz avisadora do sistema de travagem ABS
23. Indicador de direcção
24. Velocímetro
25. Luzes Indicadoras do Programa Electrónico de
Estabilidade (Se instalado)
26. Luz de aviso do sistema de imobilização do motor (Se instalado)
27. Tacómetro

1CARACTERÍSTICAS DO SEU HYUNDAI
62

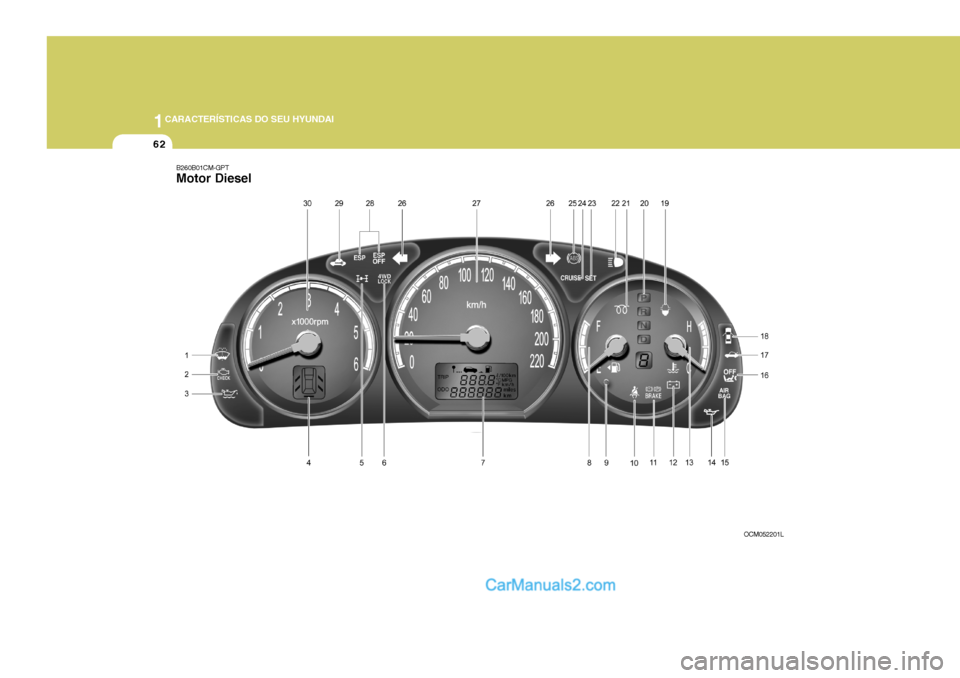

B260B01CM-GPT Motor Diesel
OCM052201L

1
CARACTERÍSTICAS DO SEU HYUNDAI
63
1. Luz de aviso de nível baixo da água de lavagem do pára-brisas
2. Aviso luminoso do motor (Se instalado)
3. Luz de aviso do nível do óleo do motor (Se instalado)
4. Avisador de Abertura da Porta/Porta-bagagens (Se instalado)
5. Luz de aviso do sistema 4WD (Se instalado)
6. Luz indicadora do bloqueio 4WD (Se instalado)
7. Conta-quilómetros/Totalizador de viagem/ Computador de viagem (Se instalado)
8. Indicador do nível de combustível
9. Luz avisadora do nível de combustível baixo
10. Luz avisadora do cinto de segurança (Lado do conductor)
11. Luz avisadora do travão de mão/falha dos travões
12. Luz avisadora de sistema de carga da bateria
13. Indicador de temperatura
14. Lua avisadora da pressão do óleo
15. Luz avisadora do sistema suplementar de limitação
SRS (Airbag) (Se instalado) 16. Luz indicadora do airbag frontal do passageiro
desligado (Se instalado)
17. Luz avisadora da tampa da bagageira aberta
18. Luz avisadora de porta aberta
19. Luz de aviso do filtro de combustível
20. Indicador da posição da caixa automática (Se instalado)
21. Luz indicadora de pré-aquecimento
22. Luz avisadora dos máximos
23. Luz indicadora CRUISE SET (Se instalado)
24. Indicador de controlo automatico de velocidade
(Se instalado)
25. Luz avisadora do sistema de travagem ABS
26. Indicador de direcção
27. Velocímetro
28. Luzes Indicadoras do Programa Electrónico de Estabilidade (Se instalado)
29. Luz de aviso do sistema de imobilização do motor (Se instalado)
30. Tacómetro

1CARACTERÍSTICAS DO SEU HYUNDAI

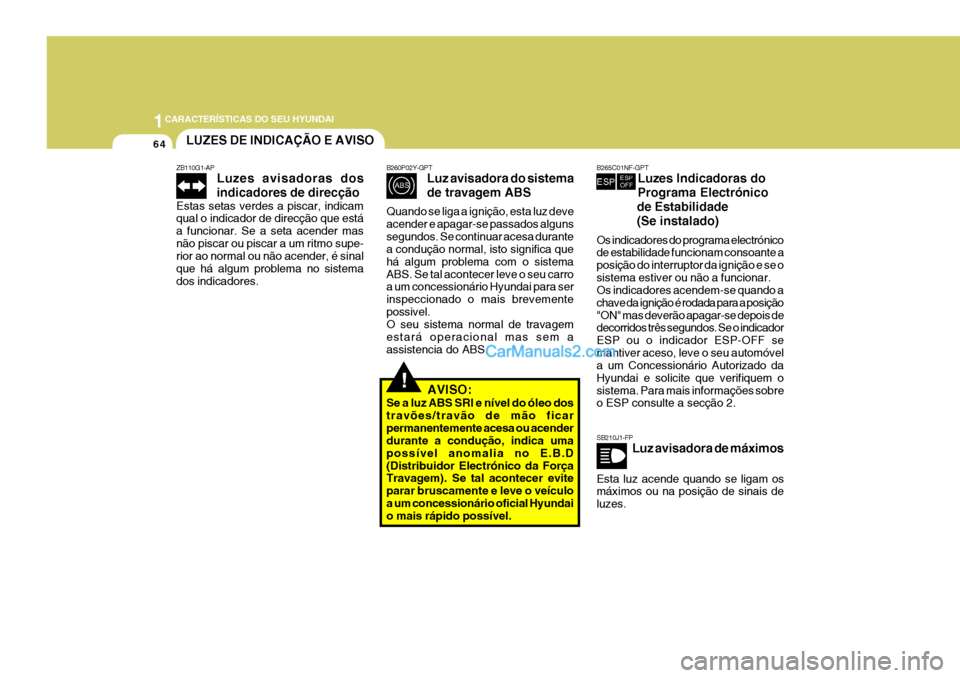

64LUZES DE INDICAÇÃO E AVISO
!
ZB110G1-AP
Luzes avisadoras dos indicadores de direcção
Estas setas verdes a piscar, indicam qual o indicador de direcção que está a funcionar. Se a seta acender masnão piscar ou piscar a um ritmo supe- rior ao normal ou não acender, é sinal que há algum problema no sistemados indicadores. B260P02Y-GPT
Luz avisadora do sistema de travagem ABS
Quando se liga a ignição, esta luz deve acender e apagar-se passados algunssegundos. Se continuar acesa durante a condução normal, isto significa que há algum problema com o sistemaABS. Se tal acontecer leve o seu carro a um concessionário Hyundai para ser inspeccionado o mais brevementepossivel. O seu sistema normal de travagem estará operacional mas sem aassistencia do ABS.
AVISO:
Se a luz ABS SRI e nível do óleo dostravões/travão de mão ficarpermanentemente acesa ou acender durante a condução, indica uma possível anomalia no E.B.D(Distribuidor Electrónico da Força Travagem). Se tal acontecer evite parar bruscamente e leve o veículoa um concessionário oficial Hyundai o mais rápido possível.B265C01NF-GPT Luzes Indicadoras do Programa Electrónico
de Estabilidade(Se instalado)
Os indicadores do programa electrónico de estabilidade funcionam consoante a posição do interruptor da ignição e se osistema estiver ou não a funcionar. Os indicadores acendem-se quando a chave da ignição é rodada para a posição"ON" mas deverão apagar-se depois de decorridos três segundos. Se o indicador ESP ou o indicador ESP-OFF semantiver aceso, leve o seu automóvel a um Concessionário Autorizado da Hyundai e solicite que verifiquem osistema. Para mais informações sobre o ESP consulte a secção 2.
SB210J1-FP Luz avisadora de máximos
Esta luz acende quando se ligam os máximos ou na posição de sinais de luzes.
