2009 Hyundai Santa Fe Manual do proprietário (in Portuguese)

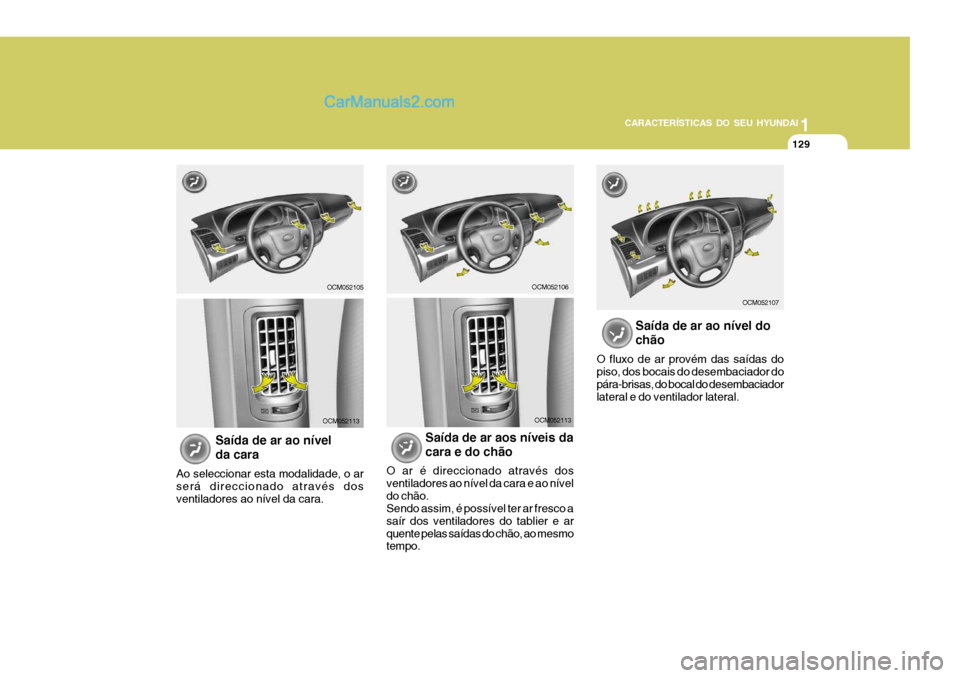

11
CARACTERÍSTICAS DO SEU HYUNDAI
129
Saída de ar aos níveis da cara e do chão
O ar é direccionado através dos ventiladores ao nível da cara e ao níveldo chão. Sendo assim, é possível ter ar fresco a saír dos ventiladores do tablier e arquente pelas saídas do chão, ao mesmo tempo. Saída de ar ao nível do chão
O fluxo de ar provém das saídas do piso, dos bocais do desembaciador do pára-brisas, do bocal do desembaciador lateral e do ventilador lateral.
OCM052106
OCM052113
OCM052107
Saída de ar ao nível da cara
Ao seleccionar esta modalidade, o ar será direccionado através dos ventiladores ao nível da cara. OCM052105
OCM052113

1CARACTERÍSTICAS DO SEU HYUNDAI
130
Saída de ar aos níveis do chão e desembaciador
O fluxo de ar provém dos bocais do desembaciador do pára-brisas, das saídas do piso, do bocal dodesembaciador lateral e do ventilador lateral. Se o modo "Chão a Desembaciador"está seleccionado, o ar condicionado liga-se automaticamente e muda para o modo "Fresco".
OCM052108
Saída de ar para o pára-brisas
O fluxo de ar provém dos bocais do desembaciador do pára-brisas, dobocal do desembaciador lateral e ventilador lateral. Se o modo "Pára-brisas" forseleccionado, o ar condicionado liga- se automaticamente e muda para o modo "Fresco". SB720D1-FP Comando de temperatura O comando de temperatura é usado para ligar e desligar o aquecimento e seleccionar o grau de aquecimento desejado.
Frio
QuenteOCM052155
OCM052111

11
CARACTERÍSTICAS DO SEU HYUNDAI
131VENTILAÇÃO
O seu HYUNDAI, está equipado com comandos de aquecimento para osventiladores aos níveis da cara e do chão, o que possibilita ter ar fresco saído dos ventiladores do tablier e arquente saído dos ventiladores do chão em simultaneo. Para usar esta particularidade:
o Regule o comando de entrada de ar para "Fresco (
)".
o Regule o comando do fluxo de ar
para "Nível da Cara e Chão (
)".
o Regule a velocidade da ventoínha para a velocidade desejada.
o Regule o comando de temperatura entre "Frio" e "Quente".
AQUECIMENTO AOS NÍVEIS DA CARA E CHÃO
B700A02A-APT B710A01S-APT Para usar o sistema de ventilação:
o Regule o comando de entrada de ar
para "Fresco (
)".
o Para direccionar todo o ar para os
ventiladores do tablier, regule o comando do fluxo de ar para "Cara (
)".
o Regule a velocidade da ventoínha para a velocidade desejada.
o Regule o comando de temperatura
entre "Frio" e "Quente".
OCM052152
COMANDOS DO AQUECIMENTO
B690A02S-APT
Para uso normal do aquecimento, ponha o comando de entrada de ar na posição"Fresco" (
) e o comando de
passagem de ar na posição "Chão"
( ). Para aquecimento rápido, o comando de entrada de ar deve estar na posição"Recirculado" (
).
Se os vidros embaciarem, ponha o comando do fluxo de ar na posição "Desembaciamento" ( ). (O ar condicionado liga-se automaticamentee muda para o modo "Fresco"). Para dar o máximo de calor, ponha o comando de temperatura em "Quente".
OCM051035LOCM051040L

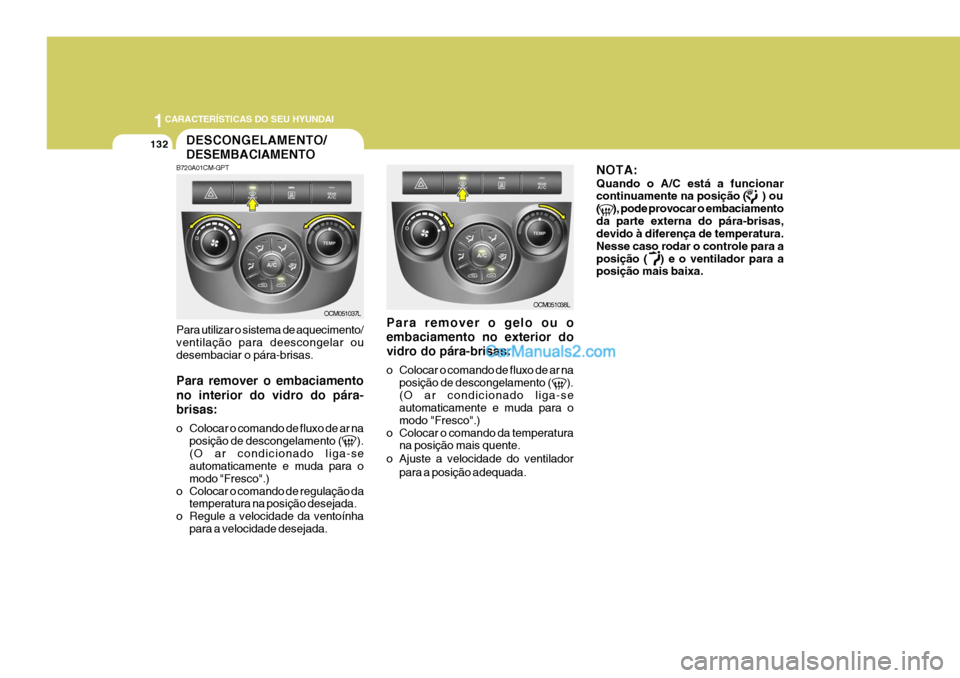

1CARACTERÍSTICAS DO SEU HYUNDAI
132
B720A01CM-GPT Para utilizar o sistema de aquecimento/ ventilação para deescongelar oudesembaciar o pára-brisas. Para remover o embaciamento no interior do vidro do pára- brisas:
o Colocar o comando de fluxo de ar na
posição de descongelamento ( ). (O ar condicionado liga-se automaticamente e muda para o modo "Fresco".)
o Colocar o comando de regulação da temperatura na posição desejada.
o Regule a velocidade da ventoínha
para a velocidade desejada.
DESCONGELAMENTO/ DESEMBACIAMENTO
OCM051037L
Para remover o gelo ou o embaciamento no exterior dovidro do pára-brisas:
o Colocar o comando de fluxo de ar naposição de descongelamento ( ). (O ar condicionado liga-se automaticamente e muda para o modo "Fresco".)
o Colocar o comando da temperatura na posição mais quente.
o Ajuste a velocidade do ventilador
para a posição adequada.
OCM051038L NOTA: Quando o A/C está a funcionar continuamente na posição ( ) ou ( ), pode provocar o embaciamentoda parte externa do pára-brisas, devido à diferença de temperatura. Nesse caso rodar o controle para aposição ( ) e o ventilador para a posição mais baixa.

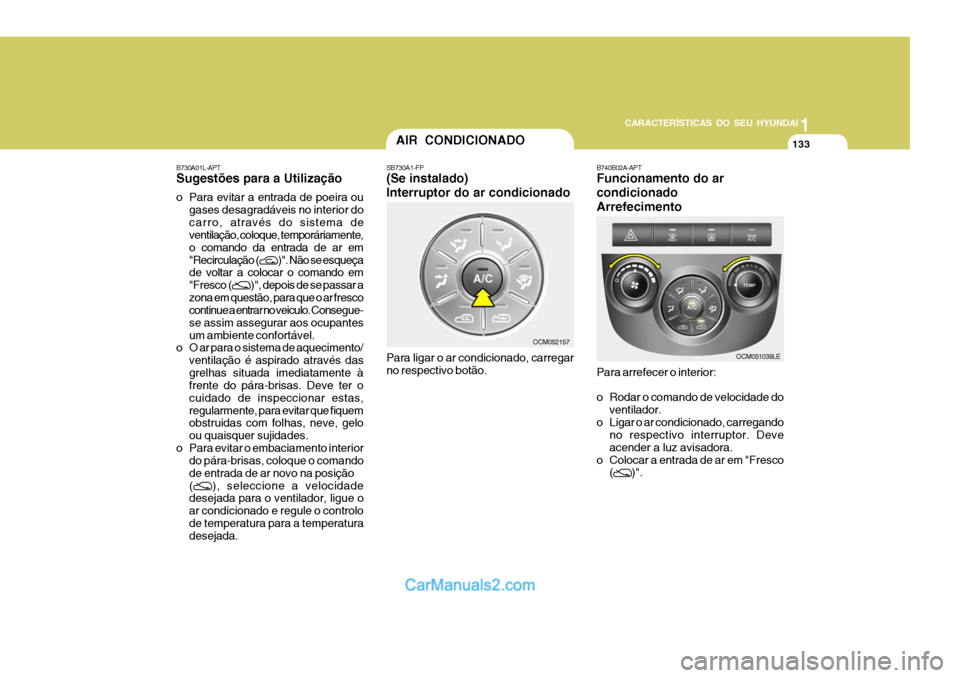

11
CARACTERÍSTICAS DO SEU HYUNDAI
133AIR CONDICIONADO
SB730A1-FP (Se instalado) Interruptor do ar condicionado Para ligar o ar condicionado, carregar no respectivo botão. B740B02A-APT Funcionamento do ar condicionadoArrefecimento Para arrefecer o interior:
o Rodar o comando de velocidade do
ventilador.
o Ligar o ar condicionado, carregando no respectivo interruptor. Deve acender a luz avisadora.
o Colocar a entrada de ar em "Fresco (
)".
OCM052157
OCM051039LE
B730A01L-APT Sugestões para a Utilização
o Para evitar a entrada de poeira ou
gases desagradáveis no interior do
carro, através do sistema de
ventilação, coloque, temporáriamente,o comando da entrada de ar em
"Recirculação (
)". Não se esqueça
de voltar a colocar o comando em
"Fresco (
)", depois de se passar a
zona em questão, para que o ar fresco continue a entrar no veiculo. Cons egue-
se assim assegurar aos ocupantes um ambiente confortável.
o O ar para o sistema de aquecimento/
ventilação é aspirado através dasgrelhas situada imediatamente à frente do pára-brisas. Deve ter o cuidado de inspeccionar estas,regularmente, para evitar que fiquem obstruidas com folhas, neve, gelo ou quaisquer sujidades.
o Para evitar o embaciamento interior do pára-brisas, coloque o comandode entrada de ar novo na posição(
), seleccione a velocidade
desejada para o ventilador, ligue o ar condicionado e regule o controlode temperatura para a temperatura desejada.

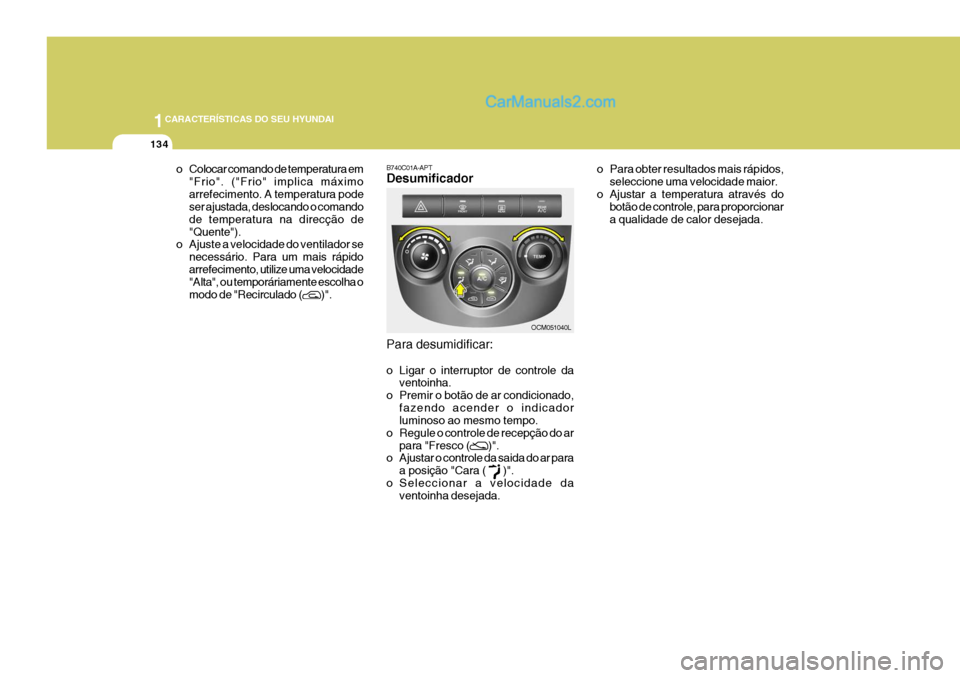

1CARACTERÍSTICAS DO SEU HYUNDAI
134
o Colocar comando de temperatura em"Frio". ("Frio" implica máximo arrefecimento. A temperatura pode ser ajustada, deslocando o comando de temperatura na direcção de"Quente").
o Ajuste a velocidade do ventilador se
necessário. Para um mais rápidoarrefecimento, utilize uma velocidade
"Alta", ou temporáriamente escolha o
modo de "Recirculado (
)".
B740C01A-APT Desumificador Para desumidificar:
o Ligar o interruptor de controle da ventoinha.
o Premir o botão de ar condicionado, fazendo acender o indicador luminoso ao mesmo tempo.
o Regule o controle de recepção do ar para "Fresco (
)".
o Ajustar o controle da saida do ar para
a posição "Cara (
)".
o Seleccionar a velocidade da ventoinha desejada. OCM051040L
o Para obter resultados mais rápidos,
seleccione uma velocidade maior.
o Ajustar a temperatura através do botão de controle, para proporcionar a qualidade de calor desejada.

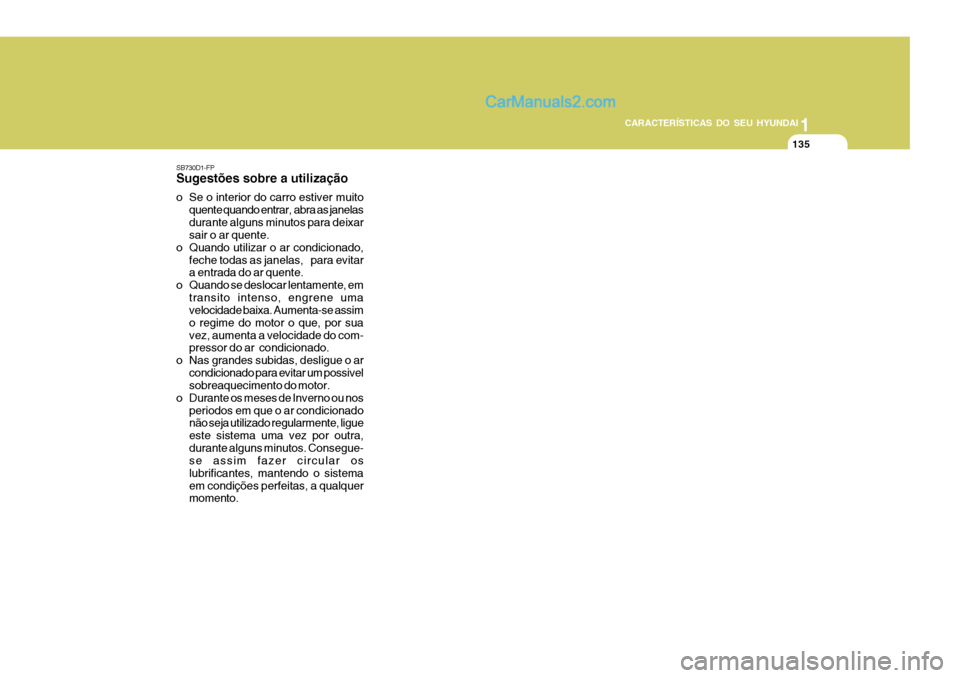

11
CARACTERÍSTICAS DO SEU HYUNDAI
135
SB730D1-FP Sugestões sobre a utilização
o Se o interior do carro estiver muito quente quando entrar, abra as janelas durante alguns minutos para deixar sair o ar quente.
o Quando utilizar o ar condicionado, feche todas as janelas, para evitara entrada do ar quente.
o Quando se deslocar lentamente, em transito intenso, engrene umavelocidade baixa. Aumenta-se assim o regime do motor o que, por suavez, aumenta a velocidade do com- pressor do ar condicionado.
o Nas grandes subidas, desligue o ar condicionado para evitar um possivelsobreaquecimento do motor.
o Durante os meses de Inverno ou nos periodos em que o ar condicionadonão seja utilizado regularmente, ligue este sistema uma vez por outra,durante alguns minutos. Consegue- se assim fazer circular os lubrificantes, mantendo o sistemaem condições perfeitas, a qualquer momento.

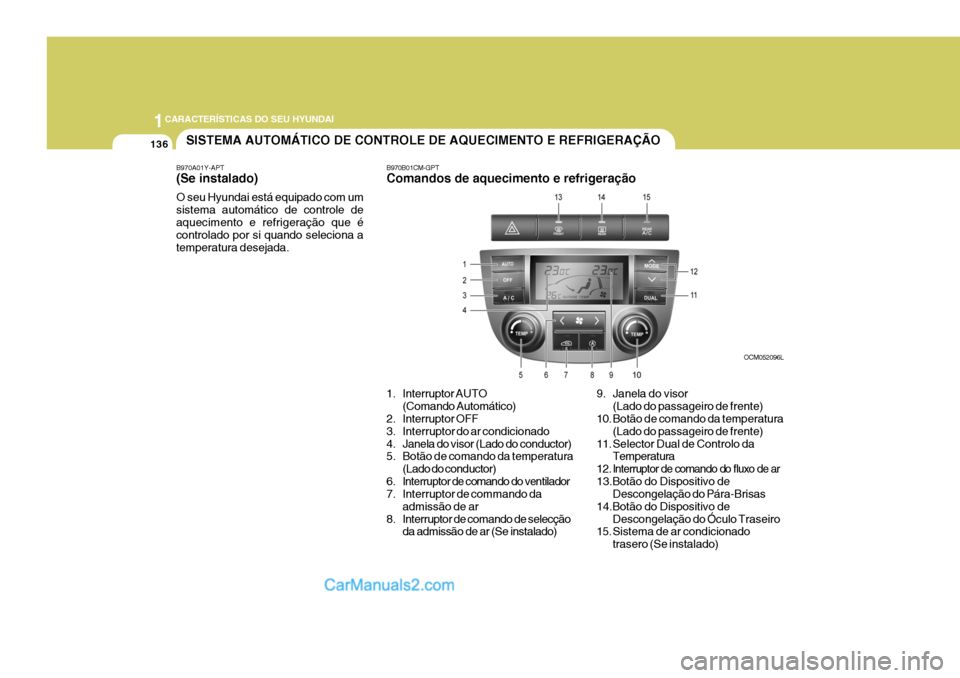

1CARACTERÍSTICAS DO SEU HYUNDAI
136
OCM052096L
SISTEMA AUTOMÁTICO DE CONTROLE DE AQUECIMENTO E REFRIGERAÇÃO
B970B01CM-GPT Comandos de aquecimento e refrigeração
B970A01Y-APT(Se instalado) O seu Hyundai está equipado com um sistema automático de controle deaquecimento e refrigeração que é controlado por si quando seleciona a temperatura desejada.
1. Interruptor AUTO(Comando Automático)
2. Interruptor OFF
3. Interruptor do ar condicionado
4. Janela do visor (Lado do conductor)
5. Botão de comando da temperatura
(Lado do conductor)
6.
Interruptor de comando do ventilador
7. Interruptor de commando da admissão de ar
8. Interruptor de comando de selecção da admissão de ar (Se instalado) 9. Janela do visor
(Lado do passageiro de frente)
10. Botão de comando da temperatura
(Lado do passageiro de frente)
11. Selector Dual de Controlo da Temperatura
12.
Interruptor de comando do fluxo de ar
13.Botão do Dispositivo de Descongelação do Pára-Brisas
14.Botão do Dispositivo de
Descongelação do Óculo Traseiro
15. Sistema de ar condicionado
trasero (Se instalado)
