5NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
10
F060J01A-APT
o Velas de ignição
(Apenas Motor de Gasolina)
Assegure-se quando mudar as velas,
que estas têm o grau térmico requerido para o motor.
F060E01A-APT
o Correia de distribuição (Apenas 2.7 V6)
Inspeccione todas as peças
relacionadas com a correia de distribuição no que se refere a danos ou deformações. Substitua qualquerpeça com sinais de danos, imediatamente. F060G01A-APT
o Tubo de respiro e tampão de
combustível
O tubo de respiro e o tampão do depósito de combustível devem ser verificados de acordo com os intervalosde manutenção programados. Quando substituídos assegure-se que estão bem montados. F060F01A-APT
o Tubos de vácuo e ventilação
do carter
Inspeccione as tubagens em busca de
danos ou cortes. Dê particular atenção aos tubos que passam perto de superfícies com alta temperatura, talcomo tubo de escape. Inspeccione o traçado dos tubos e assegure-se de que não estão em contacto comsuperfícies muito quentes ou peças em movimento que possam causar danos. Inspeccione todas as uniõesdos tubos e braçadeiras, para estar seguro de que não existem fugas e não estão soltas. Substituaimediatamente as peças que apresentem algum sinal de dano, rotura, etc. F060H01A-APT
o Filtro do ar
O filtro do ar deve ser mudado aintervalos especificados no plano de manutenção. Se o veículo é utilizado em condições severas, uma maiorfrequência de mudanças do filtro do ar devem ser feitas.

5
NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
11
ZF070H1-AP

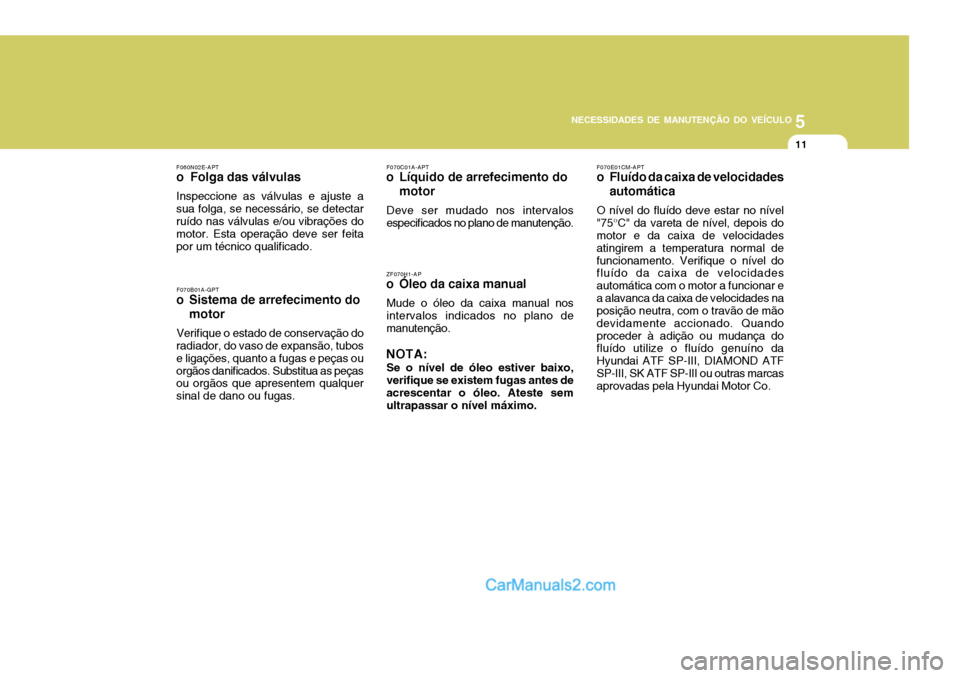

o Óleo da caixa manual
Mude o óleo da caixa manual nos intervalos indicados no plano de manutenção.
NOTA: Se o nível de óleo estiver baixo, verifique se existem fugas antes deacrescentar o óleo. Ateste sem ultrapassar o nível máximo. F070E01CM-APT
o Fluído da caixa de velocidades
automática
O nível do fluído deve estar no nível "75 °C" da vareta de nível, depois do
motor e da caixa de velocidadesatingirem a temperatura normal defuncionamento. Verifique o nível do fluído da caixa de velocidades automática com o motor a funcionar ea alavanca da caixa de velocidades na posição neutra, com o travão de mão devidamente accionado. Quandoproceder à adição ou mudança do fluído utilize o fluído genuíno da Hyundai ATF SP-III, DIAMOND ATFSP-III, SK ATF SP-III ou outras marcas aprovadas pela Hyundai Motor Co.
F070C01A-APT
o Líquido de arrefecimento do
motor
Deve ser mudado nos intervalos especificados no plano de manutenção.
F070B01A-GPT
o Sistema de arrefecimento do
motor
Verifique o estado de conservação do
radiador, do vaso de expansão, tubose ligações, quanto a fugas e peças ouorgãos danificados. Substitua as peças ou orgãos que apresentem qualquer sinal de dano ou fugas.
F060N02E-APT
o Folga das válvulas
Inspeccione as válvulas e ajuste asua folga, se necessário, se detectar ruído nas válvulas e/ou vibrações do motor. Esta operação deve ser feitapor um técnico qualificado.

5NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
12
F070F01A-APT

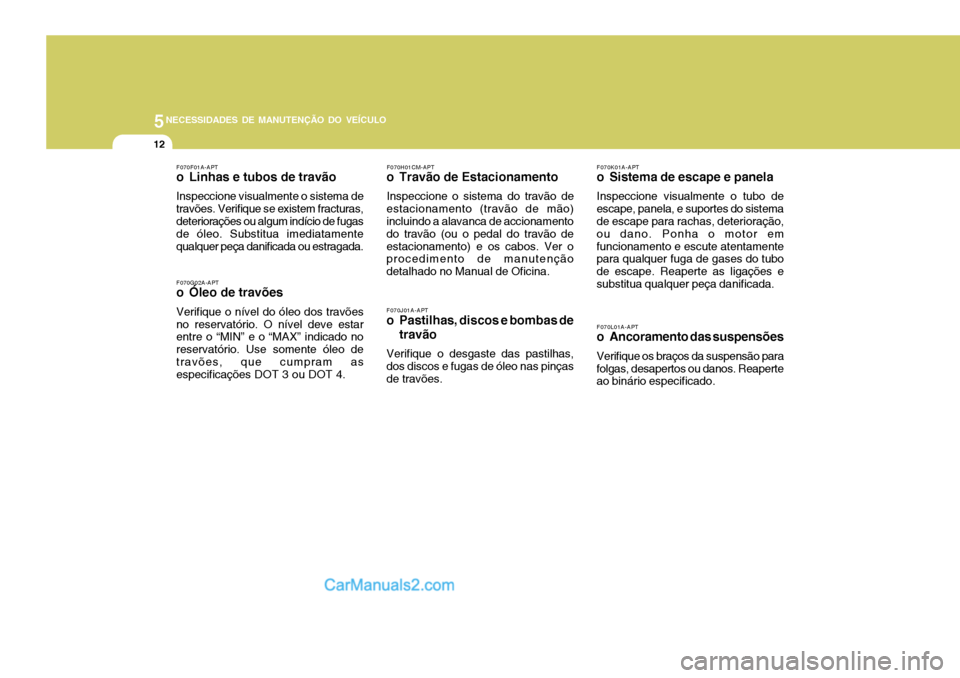

o Linhas e tubos de travão Inspeccione visualmente o sistema de travões. Verifique se existem fracturas, deteriorações ou algum indício de fugas de óleo. Substitua imediatamentequalquer peça danificada ou estragada. F070G02A-APT
o Óleo de travões Verifique o nível do óleo dos travões no reservatório. O nível deve estar entre o “MIN” e o “MAX” indicado no reservatório. Use somente óleo detravões, que cumpram as especificações DOT 3 ou DOT 4. F070H01CM-APT
o Travão de Estacionamento
Inspeccione o sistema do travão de
estacionamento (travão de mão)incluindo a alavanca de accionamento do travão (ou o pedal do travão deestacionamento) e os cabos. Ver o procedimento de manutenção detalhado no Manual de Oficina. F070J01A-APT
o Pastilhas, discos e bombas de
travão
Verifique o desgaste das pastilhas,
dos discos e fugas de óleo nas pinças de travões. F070K01A-APT
o Sistema de escape e panela
Inspeccione visualmente o tubo de
escape, panela, e suportes do sistema de escape para rachas, deterioração, ou dano. Ponha o motor emfuncionamento e escute atentamente para qualquer fuga de gases do tubo de escape. Reaperte as ligações esubstitua qualquer peça danificada.
F070L01A-APT
o Ancoramento das suspensões
Verifique os braços da suspensão para
folgas, desapertos ou danos. Reaperte ao binário especificado.

5
NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
13
F070P01A-APT
o Semi-eixos e foles
Verifique o semi-eixo foles e
braçadeiras para rachas, deterioração, ou danos. Substitua qualquer peça danificada e se necessário ponhamassa consistente.
F070Q01A-APT
o Refrigerante do ar
condicionado
Verifique as linhas e ligações do ar
condicionado para fugas ou danos. Verifique as performances do ar condicionado de acordo com o manualde oficina.
F070M01A-APT
o Caixa de direcção, tirantes,
cardans e foles/rótula dos tirantes de direcção
Com o veículo parado, verifique se
tem folga excessiva no volante. Verifique se os tirantes estão empenados ou danificados. Verifique os foles e cardans para deterioração,rachas, ou danos. Substitua qualquer peça danificada.
F070N01A-APT
o Bomba da direcção assistida,
correia e tubos
Verifique a bomba da direcção
assistida e tubos para fugas ou danos. Substitua qualquer peça danificada ou com fugas imediatamente. Inspeccione a correia da direcção assistida paracortes, rachas, desgaste excessivo, ausência de óleo na correia e tensão adequada. Substitua ou ajuste, senecessário.

FAÇA A SUA PRÓPRIA MANUTENÇÃO
6
6

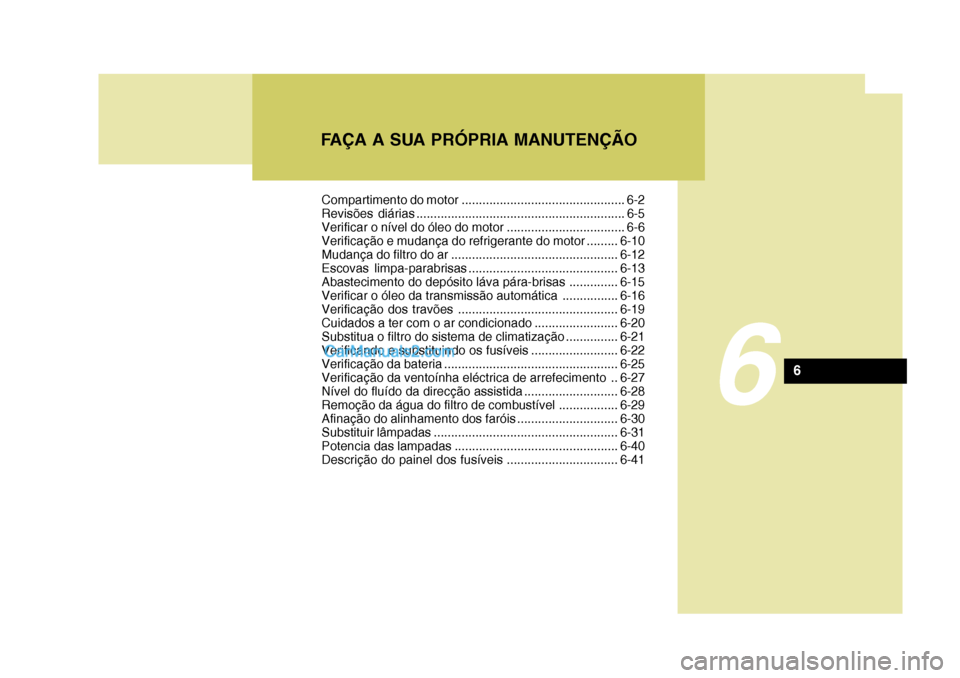

Compartimento do motor ............................................... 6-2
Revisões diárias ............................................................ 6-5
Verificar o nível do óleo do motor .................................. 6-6
Verificação e mudança do refrigerante do motor.........6-10
Mudança do filtro do ar ................................................ 6-12
Escovas limpa-parabrisas ........................................... 6-13
Abastecimento do depósito láva pára-brisas ..............6-15
Verificar o óleo da transmissão automática ................6-16
Verificação dos travões.............................................. 6-19
Cuidados a ter com o ar condici onado ........................6-20
Substitua o filtro do sistema de climati zação ...............6-21
Verificando e substituindo os fusíveis .........................6-22
Verificação da bateria .................................................. 6-25
Verificação da ventoínha eléctrica de arrefecimento .. 6-27
Nível do fluído da direcção assistida ...........................6-28
Remoção da água do filtro de combustível .................6-29
Afinação do alinhamento dos faróis .............................6-30
Substituir lâmpadas ..................................................... 6-31
Potencia das lam padas ............................................... 6-40
Descrição do painel dos fusíveis ................................6-41

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
2
1. Depósito do líquido refrigerante
do motor .............................. 6-10
2. Depósito óleo da direcção
assistida .............................. 6-28
3. Tampão do despósito do óleo
do motor ................................ 6-8
!
4. Depósito óleo dos travões ... 6-19
5. Filtro de ar ........................... 6-12
6. Fusíveis/Caixa de relés ....... 6-22
7. Depósito do liquido do lava para-brisas ........................... 6-15
8. Tampão do radiator..............6-129. Vareta de nível de óleo do
motor ..................................... 6-8
10. Vareta do nível de caixa
automática (Só caixa automática)........................................ 6-17
11. Bateria ................................. 6-25
OCM055100L
CUIDADO:
Ao inspeccionar o veículo
ou ao fazer a manutenção do motor, deverá manusear as ferramentas e outros objectos pesados com cuidado para não danificar a cobertura emplástico do motor.
COMPARTIMENTO DO MOTOR
G010B01CM-APT Motor gasolina (2.7 V6)

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
3
G010C01CM-APT

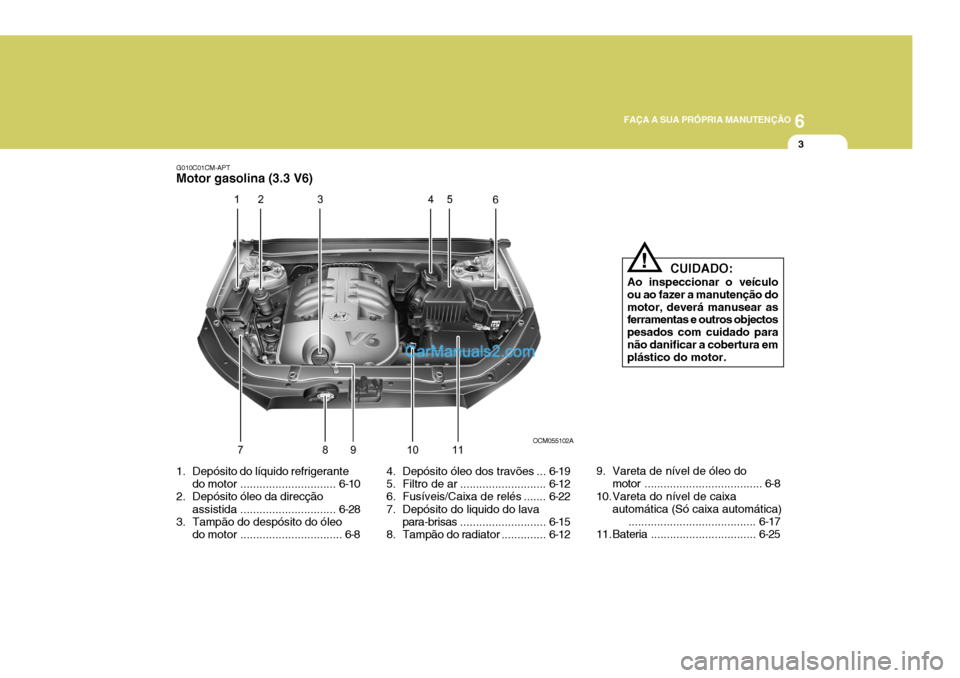

Motor gasolina (3.3 V6)
CUIDADO:
Ao inspeccionar o veículo ou ao fazer a manutenção domotor, deverá manusear as ferramentas e outros objectos pesados com cuidado paranão danificar a cobertura em plástico do motor.
!
1. Depósito do líquido refrigerante do motor .............................. 6-10
2. Depósito óleo da direcção
assistida .............................. 6-28
3. Tampão do despósito do óleo
do motor ................................ 6-8 4. Depósito óleo dos travões ...
6-19
5. Filtro de ar ........................... 6-12
6. Fusíveis/Caixa de relés ....... 6-22
7. Depósito do liquido do lava para-brisas ........................... 6-15
8. Tampão do radiator..............6-129. Vareta de nível de óleo do
motor ..................................... 6-8
10. Vareta do nível de caixa automática (Só caixa automática)
........................................ 6-17
11. Bateria ................................. 6-25
OCM055102A

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
4

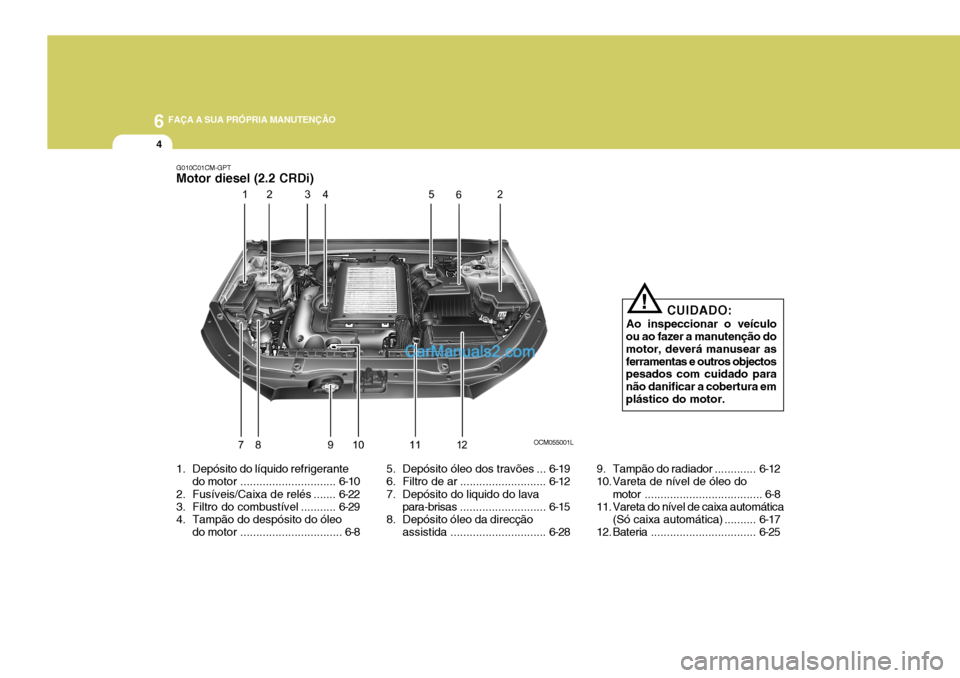

G010C01CM-GPT Motor diesel (2.2 CRDi)
1. Depósito do líquido refrigerante do motor .............................. 6-10
2. Fusíveis/Caixa de relés ....... 6-22
3. Filtro do combustível ........... 6-29
4. Tampão do despósito do óleo do motor ................................ 6-8
!
5. Depósito óleo dos travões ... 6-19
6. Filtro de ar ........................... 6-12
7. Depósito do liquido do lava para-brisas ........................... 6-15
8. Depósito óleo da direcção assistida .............................. 6-289. Tampão do
radiador............. 6-12
10. Vareta de nível de óleo do
motor ..................................... 6-8
11. Vareta do nível de caixa automática (Só caixa automática) .......... 6-17
12. Bateria ................................. 6-25
OCM055001L CUIDADO:
Ao inspeccionar o veículo
ou ao fazer a manutenção do motor, deverá manusear asferramentas e outros objectos pesados com cuidado para não danificar a cobertura emplástico do motor.
