1
CARACTERÍSTICAS DO SEU HYUNDAI
81
ZB120B1-AP Sinal de mudança de faixa de rodagem Para indicar uma mudança de faixa de rodagem, mova a alavanca para baixo ou para cima, conforme o desejar, até ao ponto em que os piscas comecema funcionar. A alavanca voltará automáticamente à posição central quando solta.
B340C01CM-GPT Interruptor de luzes Para utilizar as luzes, gire a ponta do interruptor múltiplo. A primeira posição liga as luzes depresença, luzes laterais, luzes traseiras e luz do painel de instrumentos. A segunda posição liga as luzes demédios. NOTA: Para que os faróis se acendam a chave de ignição deve estar ligada "ON". OCM028060Extinção automática da luz de estacionamento
o Esta função destina-se a impedir a
descarga da bateria. O sistema apaga automaticamente a luz pequena quando o condutor retira a chave da ignição e abre a respectiva porta.
o Com esta função, a luz de estacionamento apaga-seautomaticamente se o condutorestacionar à noite na berma da estrada. Se precisar de manter as luzesacesas depois de retirar a chave da ignição, faça o seguinte:
1) Abra a porta do condutor.
2) Apague e volte a acender as luzes de estacionamento utilizando o interruptor colocado na coluna da direcção.
OCM028065

1CARACTERÍSTICAS DO SEU HYUNDAI
82
ZB120E1-AP Sinal de luzes Para fazer sinal de luzes, puxe intermitentemente a alavanca para si. Podem ser feitos sinais de luzes mesmoquando o interruptor das luzes está na posição "OFF" (desligado). OCM029064LSB200D01-FP Interruptor de máximos Para ligar os máximos, empurre a alavanca para a frente (afas-tando-a de si).Para ligar os médios, volte a puxar a alavanca para si. OCM028063
B340F01MC-GPT Luzes para Condução Diurna (Se instalado) O seu Hyundai está equipado com luzes para condução diurna. As luzespara condução diurna são utilizadas para melhorar a visibilidade para o tráfego que se aproxima em sentido contrário.As luzes para condução diurna do seu veículo foram concebidas para se manterem acesas continuamentequando o motor está em funcionamento mesmo que o interruptor dos faróis esteja na posição "OFF". Se acenderas luzes traseiras quando o interruptor de ignição está na posição Ligado (ON), as luzes de condução diurnas apagam-se.

1
CARACTERÍSTICAS DO SEU HYUNDAI
83
B345G01CM-GPT Interruptor dos lavadores dos faróis (Se instalado) O interruptor do lavador dos faróis dianteiros pode ser operado com ointerruptor da ignição e o interruptor da luz na posição “ON”. Rode o manípulo para a posição “ON”, o líquido do lavadorserá pulverizado para os vidros dos faróis dianteiros durante breves momentos. NOTA: Verifique periodicamente o lavador dos faróis dianteiros para se certificarde que o líquido do lavador é pulverizado nos vidros dos faróis.
OCM029066
B340G01LZ-GPT Luzes Automática (Se instalado) Para activar as luzes automáticas, rodar o comando do interruptor multifunções até ao fim. Se colocar o interruptor multifunções na posição "AUTO", asluzes exteriores (luzes de presença e faróis) acendem-se e apagam-se automaticamente em função dailuminação exterior. NOTA: Ligue manualmente as luzes do automóvel em situações de nevoeiro, pouca luminosidade ou chuva. OCM029061
OCM052062
NOTA:
o Nunca coloque nada sobre o sen-
sor localizado no painel de instrumentos, para garantir um melhor controlo do sistema deiluminação do automóvel.
o Não limpe o sensor utilizando um
produto para limpeza de janelas.
o Se o seu veículo tiver vidros fumados nas janelas ou outro tipode revestimento no pára-brisas,o sistema automático de controlo da luminosidade poderá não funcionar correctamente.
Sensor de luminosidade

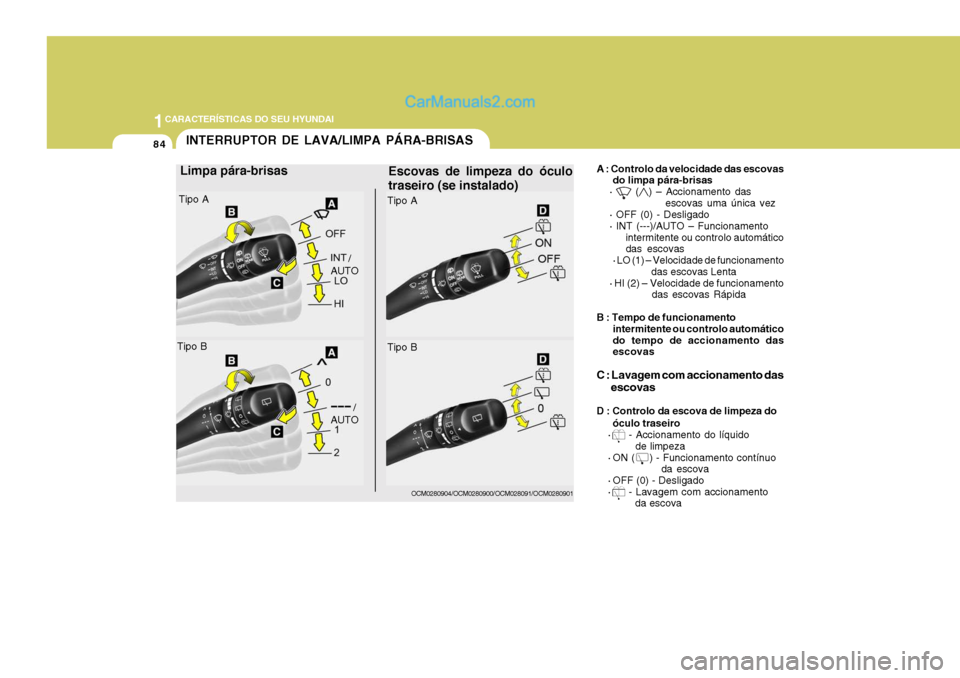

1CARACTERÍSTICAS DO SEU HYUNDAI
84INTERRUPTOR DE LAVA/LIMPA PÁRA-BRISAS
A : Controlo da velocidade das escovasdo limpa pára-brisas
·
() – Accionamento das escovas uma única vez
· OFF (0) - Desligado · INT (---)/AUTO – Funcionamento intermitente ou controlo automático das escovas
· LO (1) – Velocidade de funcionamento das escovas Lenta
· HI (2) – Velocidade de funcionamento das escovas Rápida
B : Tempo de funcionamento intermitente ou controlo automático do tempo de accionamento das escovas
C : Lavagem com accionamento das escovas
D : Controlo da escova de limpeza do óculo traseiro
·
- Accionamento do líquido de limpeza
· ON (
) - Funcionamento contínuo
da escova
· OFF (0) - Desligado ·
- Lavagem com accionamento da escovaOCM0280904/OCM0280900/OCM028091/OCM0280901
/ AUTO
/ AUTO Escovas de limpeza do óculo traseiro (se instalado)
Limpa pára-brisas
Tipo A
Tipo B Tipo A Tipo B

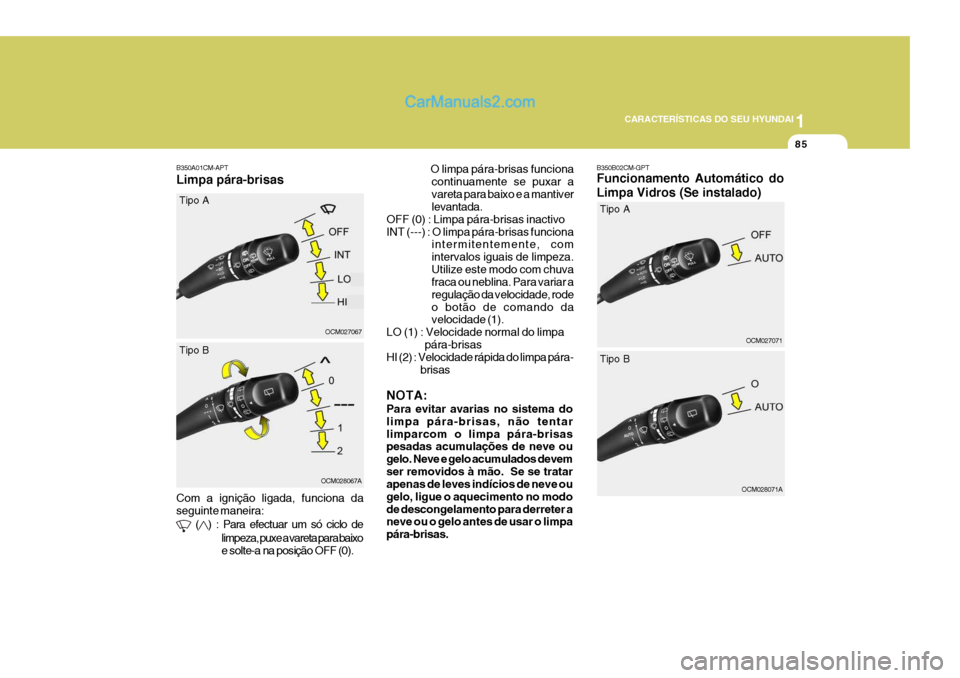

1
CARACTERÍSTICAS DO SEU HYUNDAI
85
B350A01CM-APT
OCM027067
OCM028067A
Tipo A Tipo B
NOTA: Para evitar avarias no sistema do limpa pára-brisas, não tentarlimparcom o limpa pára-brisas pesadas acumulações de neve ou gelo. Neve e gelo acumulados devemser removidos à mão. Se se tratar apenas de leves indícios de neve ou gelo, ligue o aquecimento no modode descongelamento para derreter a neve ou o gelo antes de usar o limpa pára-brisas.
Limpa pára-brisas Com a ignição ligada, funciona da seguinte maneira:
() : Para efectuar um só ciclo de
limpeza, puxe a vareta para baixo e solte-a na posição OFF (0). B350B02CM-GPT Funcionamento Automático do Limpa Vidros (Se instalado)
OCM027071
OCM028071A
Tipo A Tipo B
O limpa pára-brisas funciona
continuamente se puxar a vareta para baixo e a mantiver levantada.
OFF (0) : Limpa pára-brisas inactivo INT (---) : O limpa pára-brisas funciona intermitentemente, comintervalos iguais de limpeza.Utilize este modo com chuva fraca ou neblina. Para variar a regulação da velocidade, rodeo botão de comando da velocidade (1).
LO (1) : Velocidade normal do limpa pára-brisas
HI (2) : Velocidade rápida do limpa pára-
brisas

1CARACTERÍSTICAS DO SEU HYUNDAI
86
Quando o interruptor do limpa vidros do pára-brisas é colocado na posição"AUTO", o sensor de chuva localizado na extremidade superior do pára-brisas detecta a quantidade de chuva ecomanda o intervalo entre varrimentos adequadamente. Se o botão da ignição está ligado (“ON”)quando o botão do limpa pára-brisas está em modo automático (“AUTO”), ou se o botão do limpa pára-brisas está emmodo automático (“AUTO”) quando o botão da ignição está ligado (“ON”), ou ainda se o botão de controlo davelocidade está voltado para cima quando o botão do limpa pára-brisas está em modo automático (“AUTO”), olimpa pára-brisas é accionado uma vez para efectuar uma auto-verificação do sistema. Regule o limpa pára-brisaspara a posição de desligado (“OFF(0)”) se o limpa pára-brisas não estiver a ser utilizado. NOTA: Se existir uma acumulação considerável de gelo ou neve sobre o vidro pára-bisas, o limpa vidrosnão funciona durante 10 minuros, depois poderá ser utilizado nas condições normais.
! AVISO:
Quando a chave de ignição está na posição "ON" e o interruptor do limpa vidros está colocado na posição "AUTO", e para evitar ferir as mãos,ler atentamente os casos seguintes.
o Quando toca a parte superior do vidro do pára-brisas no local do sensor de chuva.
o Quando limpa a parte superior do vidro do pára-brisas com um pano.
o Quando aplica uma vibração no
vidro do pára-brisas. B350B01O-GPT Uso do Lava Pára-brisas (Se instalado) Para usar o esguicho do pára-brisas, puxe a alavanca do limpa pára-brisas para o volante. Os limpa pára-brisas farão automáticamente dois compassosde limpeza do pára-brisas. O esguicho do pára-brisas continuará a funcionar enquanto não soltar a alavanca.
Sensor de chuva
OCM052300
OCM027069
Tipo A
OCM028069A
Tipo B

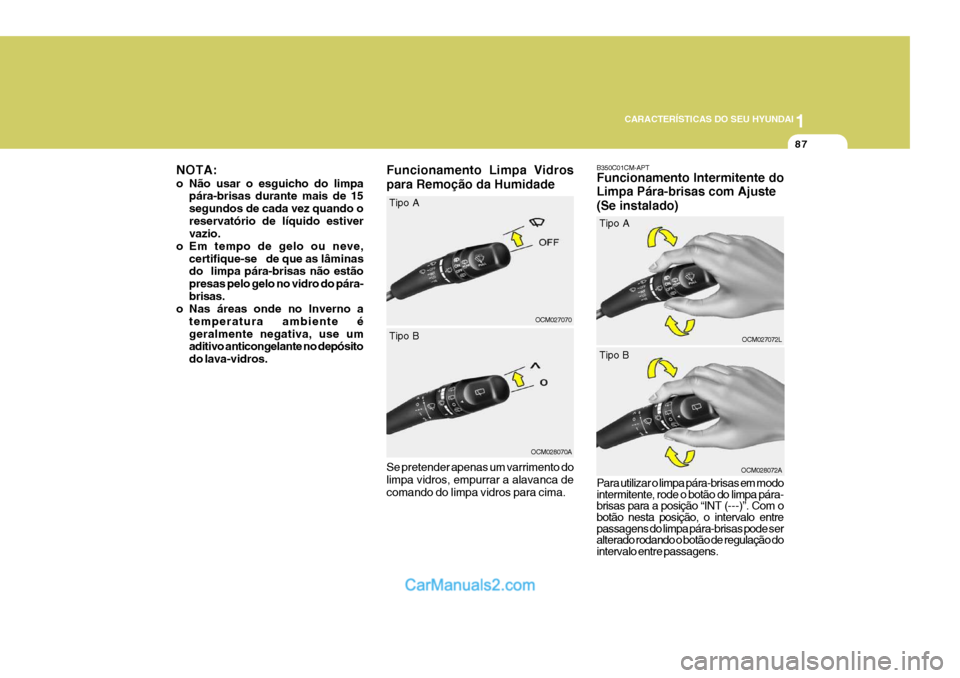

1
CARACTERÍSTICAS DO SEU HYUNDAI
87
Funcionamento Limpa Vidros para Remoção da Humidade Se pretender apenas um varrimento do limpa vidros, empurrar a alavanca de comando do limpa vidros para cima.
NOTA:
o Não usar o esguicho do limpa
pára-brisas durante mais de 15 segundos de cada vez quando oreservatório de líquido estiver vazio.
o Em tempo de gelo ou neve, certifique-se de que as lâminasdo limpa pára-brisas não estão presas pelo gelo no vidro do pára-brisas.
o Nas áreas onde no Inverno a
temperatura ambiente égeralmente negativa, use um aditivo anticongelante no depósito do lava-vidros. B350C01CM-APT Funcionamento Intermitente do Limpa Pára-brisas com Ajuste (Se instalado)
OCM027072L
Tipo A
OCM027070
Tipo A
OCM028070A
Tipo B
Para utilizar o limpa pára-brisas em modo intermitente, rode o botão do limpa pára-
brisas para a posição “INT (---)”. Com obotão nesta posição, o intervalo entre passagens do limpa pára-brisas pode ser alterado rodando o botão de regulação dointervalo entre passagens.
OCM028072A
Tipo B

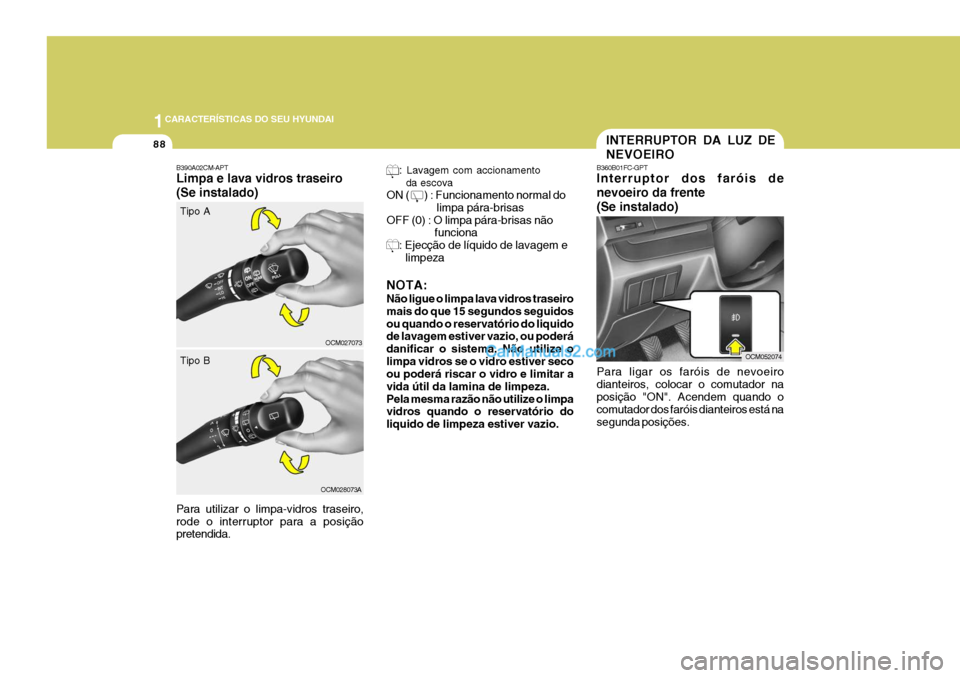

1CARACTERÍSTICAS DO SEU HYUNDAI
88
:
Lavagem com accionamento
da escova
ON (
) : Funcionamento normal do
limpa pára-brisas
OFF (0) : O limpa pára-brisas não funciona
: Ejecção de líquido de lavagem e
limpeza
NOTA: Não ligue o limpa lava vidros traseiro mais do que 15 segundos seguidos ou quando o reservatório do liquido de lavagem estiver vazio, ou poderá danificar o sistema. Não utilize olimpa vidros se o vidro estiver seco ou poderá riscar o vidro e limitar a vida útil da lamina de limpeza.Pela mesma razão não utilize o limpa vidros quando o reservatório do liquido de limpeza estiver vazio.
B390A02CM-APT Limpa e lava vidros traseiro (Se instalado)
Para utilizar o limpa-vidros traseiro, rode o interruptor para a posição pretendida.
OCM052074
B360B01FC-GPT
Interruptor dos faróis de nevoeiro da frente(Se instalado) Para ligar os faróis de nevoeiro dianteiros, colocar o comutador naposição "ON". Acendem quando o comutador dos faróis dianteiros está na segunda posições. INTERRUPTOR DA LUZ DE NEVOEIRO
OCM027073
Tipo A
OCM028073A
Tipo B
