2009 Hyundai Santa Fe Manual do proprietário (in Portuguese)

1
CARACTERÍSTICAS DO SEU HYUNDAI
41
Nos veículos com apoio para a cabeça ajustável, faça passar a cintapor baixo do apoio para a cabeça e no meio dos respectivos suportes, nos outros casos, faça passar ascintas por cima das costas do assento.
3. Fixe os ganchos das cintas aos pontos de fixação para a cadeirapara crianças e ajuste para fixar bem a cadeira.
OCM052213L
Frente do veículo Tampa do espaço de carga
Ganchos das cintas
2. Faça passar as cintas da cadeira para criança por cima das costas da cadeira.
B230D02CM-GPT Fixar o Sistema de transporte de criança com o Sistema "ISOFIX"ou Sistema " Ancoragem porCorreia" ISOFIX é um sistema estandardizado de fixação de assentos de criança queelimina a necessidade da utilização do cinto de segurança de adulto para a fixação do assento no veículo.Proporcionando uma muito maior segurança e melhor localização com o benefício acrescido de uma mais fácile rápida instalação.
OCM051007L

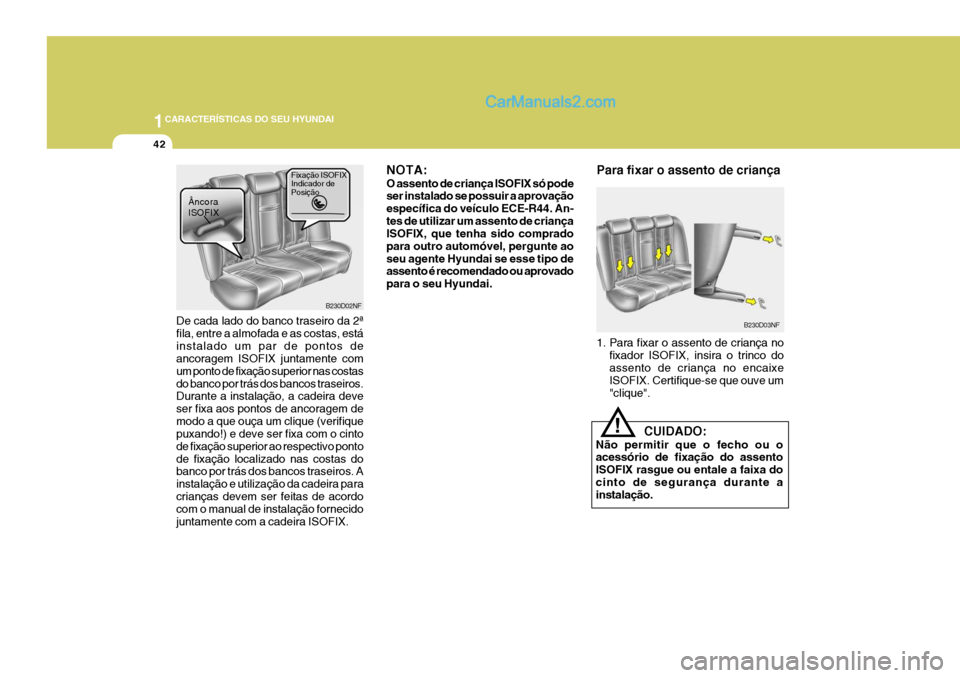

1CARACTERÍSTICAS DO SEU HYUNDAI
42
Para fixar o assento de criança
B230D03NF
1. Para fixar o assento de criança no fixador ISOFIX, insira o trinco do assento de criança no encaixe ISOFIX. Certifique-se que ouve um"clique".
NOTA: O assento de criança ISOFIX só pode ser instalado se possuir a aprovação específica do veículo ECE-R44. An-tes de utilizar um assento de criança ISOFIX, que tenha sido comprado para outro automóvel, pergunte aoseu agente Hyundai se esse tipo de assento é recomendado ou aprovado para o seu Hyundai.
De cada lado do banco traseiro da 2ªfila, entre a almofada e as costas, estáinstalado um par de pontos de ancoragem ISOFIX juntamente com um ponto de fixação superior nas costasdo banco por trás dos bancos traseiros. Durante a instalação, a cadeira deve ser fixa aos pontos de ancoragem demodo a que ouça um clique (verifique puxando!) e deve ser fixa com o cinto de fixação superior ao respectivo pontode fixação localizado nas costas do banco por trás dos bancos traseiros. A instalação e utilização da cadeira paracrianças devem ser feitas de acordo com o manual de instalação fornecido juntamente com a cadeira ISOFIX.
B230D02NF
Âncora ISOFIX
Fixação ISOFIX Indicador de Posição
CUIDADO:
Não permitir que o fecho ou o acessório de fixação do assento ISOFIX rasgue ou entale a faixa docinto de segurança durante a instalação.
!

1
CARACTERÍSTICAS DO SEU HYUNDAI
43
!Os cintos soltos e as fivelas desapertadas podem permitir que a criança puxe os cintos desegurança, o que poderá resultar num estrangulamento e ferimentos graves que podem mesmo causara morte da criança.
o Não deve montar mais do que
uma cadeira num ponto de fixação.O aumento indevido de carga pode provocar a rotura da corrente ou do ponto de fixação, tendo comoresultado ferimentos graves ou mesmo a morte.
o As cadeiras de segurança ISOFIX
ou compatíveis apenas devem sermontadas nos locais indicados.
o Siga sempre as instruções do
fabricante para a instalação dascadeiras de segurança.
AVISO:
o Não deve instalar uma cadeira de segurança para crianças no lugar central do banco traseiroutilizando as ligações ISOFIX. Estas destinam-se apenas aos lugares esquerdo e direito. Não dêuma utilização incorrecta aos pontos de fixação ISOFIX tentando instalar uma cadeira no lugar cen-tral. Em caso de choque, as ligações ISOFIX podem não ter a força suficiente para suster acadeira instalada na referida posição e há a possibilidade de rotura, provocando ferimentosgraves ou mesmo a morte.
o Quando utilizar o sistema
"ISOFIX" do veículo para instalaruma cadeira especial para crianças no banco de trás, todos os grampos metálicos dos cintos desegurança traseiros que não estiverem a ser utilizados deverão ser encaixados nas respectivasfivelas e os cintos de segurança devem ser recolhidos por trás da cadeira para criança, para evitarque esta os possa agarrar.
2. Ligue o gancho da correia dentada
ao suporte do assento de criança eaperte até fixar. Consulte "Fixar assento de criança com o sistema de correia dentada " página 1-40.

1CARACTERÍSTICAS DO SEU HYUNDAI
44
!AVISO:
Recomendamos que a cadeira para crianças seja sempre instalada no banco traseiro, mesmo que o airbag do passageiro da frente estejadesactivado (OFF). Para garantir a segurança da criança, o airbag do passageiro da frente deve serdesactivado sempre que seja necessário instalar uma cadeira para crianças no banco do passageiro dafrente, o que só deverá ocorrer em circunstâncias excepcionais.
L2 : Adequado para PegPerego primo Viaggio (E13 030010) aprovado para a utilização neste grupo
L4 : Adequado para GRACO Autobaby (E11 03.44.160) aprovado para a utilização neste grupo
L5 : Adequado para Romer Lord Plus (E1 03301136) aprovado para a utilização neste grupo
L6 : Adequado para Euro Kids Star (E1 03301127/E1 03301129) aprovado para a utilização neste grupo
L7 : Adequado para BeSafe iZi COMFORT (E4 03443206) aprovado para a utilização neste grupo
L9 : Adequado para Bebe HiPSOS (E2 031011) aprovado para a utilização neste grupo L10 : Adequado para "ROMER ISOFIX GR1" aprovado para utilização neste grupo de idades. Aprovação Nº (E1 R44-03301133)
U : Conveniente para a categoria de sistema de retenção "universal" aprovados para utilização com este grupo de peso
UF: Conveniente para a categoria de sistema de retenção "universal" virados para a frente aprovados para utilização com este
grupo de peso
X: Posição sentada não conveniente para crianças neste grupo de peso B230H01CM-GPT Fixação da cadeira para criança adequada para retenção utilizando o cinto de segurança Utilize bancos de segurança para crianças que tenham sido aprovados oficialmente e que sejam apropriados para a criança. Quando utilizar bancos de seguranças, consultar a tabela seguinte.
Grupo de Idade
Posição SentadaPassageiro
dianteiro
X
L2, L4
L5, L6, L7 L6, L9
0 : Até 10 kg (0 ~ 9 meses)0+ : Até 13 kg (0 ~ 2 anos) I : 9kg a 18kg(9 meses ~ 4 anos)II & III : 15kg a 36kg(4 ~ 12 anos)2º Exterior
U U
U, L10 UF 2º Central
UUU
UF 3º Exterior
XX
L5, L6, L7 L6, L9

1
CARACTERÍSTICAS DO SEU HYUNDAI
45
B180B01CM-GPT Cinto de Segurança com Pré- tensor (Se instalado) O seu veículo Hyundai está equipado com pré-tensores dos cintos desegurança nos bancos do condutor e passageiro dianteiro. A finalidade do pré-tensor é garantirque os cintos de segurança ficam justos em relação ao corpo dos ocupantes em certas colisões frontais. Os cintosde segurança com pré-tensores podem ser activados com os airbags. Quando o veículo pára bruscamente, ou se o ocupante tenta deslocar-separa a frente muito rapidamente, o enrolador do cinto de segurança fica bloqueado.No entanto, em certas colisões frontais, o pré-tensor é activado, puxando o cinto de segurança, para obter ummelhor contacto deste com o corpo de ocupante. Quando o sistema de pré-tensão éactivado, se o sistema detectar uma tensão excessiva do cinto de segurança do lado do condutor ou dopassageiro, o limitador de carga no interior do sistema de pré-tensão alivia parte da tensão dos cintos desegurança afectados.
OMG035300
B180B01O
1
2 3
Airbag do lado do condutor
Airbag do lado do passageiro
!AVISO:
Para obter o máximo de benefícios do pré-tensor do cinto de segurança:
1. O cinto de segurança deve ser utilizado correctamente.
2. O cinto de segurança deve ser ajustado na posição correcta.
O sistema de pré-tensor do cinto de segurança é composto basicamentepelos seguintes componentes. A sua localização é ilustrada na imagem.
1. Luz de aviso do SRS airbag
2. Conjunto do pré-tensor do cinto de
segurança
3. Módulo de comando SRS

1CARACTERÍSTICAS DO SEU HYUNDAI
46
Hyundai e mande efectuar uma verificação do sistema de pré- tensores dos cintos de segurança e do SRS "airbag".
NOTA:
o Ambos os pré-tensores dos cintos
de segurança do condutor e do passageiro dianteiro podem seractivados em certas colisões frontais. Os cintos de segurança com pré-tensores podem seractivados com os airbags. Os pré- tensores serão activados nestas condições mesmo nos casos emque os cintos de segurança não estiverem a ser utilizados no momento da colisão.
o Quando os pré-tensores dos cintos de segurança sãoactivados, será ouvido um ruídoforte e um pó fino, que pode assemelhar-se a fumo, será visível no habitáculo. Estas sãocondições normais de funcionamento e não representam qualquer perigo.
o Embora inofensivo, o pó fino pode causar irritações de pele e nãodeve ser respirado durante longosperíodos. Lavar as mãos e a face cuidadosamente após um acidente no qual os pré-tensorestenham sido activados. CUIDADO:
o Pelo motivo de o sensor que activa o SRS "airbag" estar ligado ao pré-tensor do cinto de segurança, a luz de aviso do SRS "airbag",localizada no painel de instrumentos, acende-se e apaga- se durante aproximadamente 6segundos após a chave de ignição ter sido rodada para a posição "ON", e depois deverá apagar-se.
o Se os pré-tensores dos cintos de segurança não estiverem afuncionar correctamente, esta luzde aviso acende-se, mesmo que não exista qualquer avaria no sistema SRS "airbag".Se a luz de aviso do SRS "airbag" não se acende quando a chave de ignição é rodada para a posição"ON" ou se fica acesa após se ter acendido e apagado durante cerca de 6 segundos, ou se acendeenquanto conduz o veículo, por favor dirija-se com a maior brevidade possível a umconcessionário autorizado
!
AIR
BAG

1
CARACTERÍSTICAS DO SEU HYUNDAI
47
!AVISO:
o Os pré-tensores estão concebidos para funcionar apenas uma vez. Após a sua activação, os pré-tensores doscintos de segurança devem ser substituídos. Todos os cintos de segurança, de qualquer tipo, eque tenham sido utilizados du- rante uma colisão, também devem ser substituídos.
o O conjunto do mecanismo do pré-tensor do cinto de segurançafica quente durante a sua activação. Não tocar nos conjuntos dos pré-tensores du-rante vários minutos após estes terem sido activados.
o Não tentar inspeccionar ou substituir o pré-tensor dos cintosde segurança. Este procedimento deve ser realizado exclusivamentepor um concessionário autorizado Hyundai. o Não dar pancadas no conjunto do
pré-tensor do cinto de segurança.
o Não tentar efectuar qualquer tipo de manutenção ou reparação do sistema de pré-tensores doscintos de segurança.
o O manuseamento incorrecto dos
conjuntos dos pré-tensores doscintos de segurança, e a não leitura
dos avisos para não aplicar
pancadas, modificar,inspeccionar, substituir ou reparar pode provocar uma utilização incorrecta ou activaçãoinadvertida com risco de ferimentos graves.
o Utilizar sempre os cintos de segurança quando conduz ouutiliza um veículo motorizado.

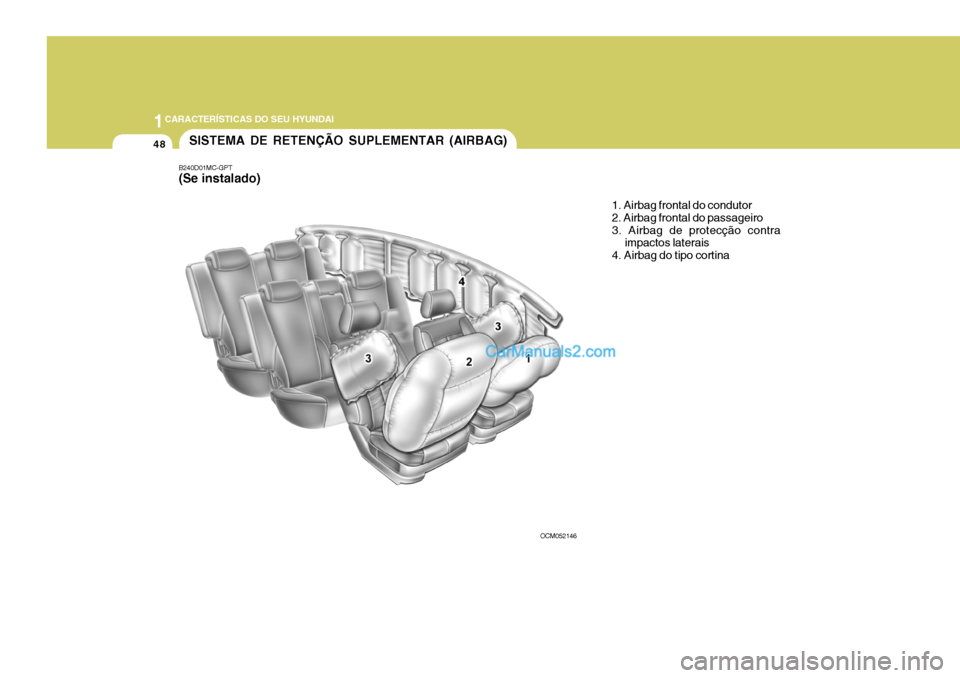

1CARACTERÍSTICAS DO SEU HYUNDAI
48
B240D01MC-GPT (Se instalado)
SISTEMA DE RETENÇÃO SUPLEMENTAR (AIRBAG)
1. Airbag frontal do condutor 2. Airbag frontal do passageiro3. Airbag de protecção contraimpactos laterais
4. Airbag do tipo cortina
OCM052146
