F0N0066mobr. 132F0N0138mobr. 133
NOSIČE NÁKLADŮ / LYŽÍ
Tyče, pro něž je u verzí H1 a H2 provedena příprava,
je nutno upevnit pomocí čepů A na na kraji střechy
obr. 133.
Vozidla s větším rozvorem jsou vybavena 8 čepy; vozidla
s kratším nebo středním rozvorem jsou vybavena 6 čepy;
vozidla s extra velkým rozvorem jsou vybavena 10 čepy.
S víkem manipulujte pouze při stojícím
vozidle.
POZOR
Chybným umístěním podpěrné tyčky by
mohlo víko prudce spadnout dolů.
POZOR
Po několika ujetých kilometrech znovu
zkontrolujte, zda upevňovací šrouby
úchytů nejsou povolené.
POZOR
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 112

113
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SVĚTLOMETY
NASTAVENÍ SKLONU SVĚTLOMETŮ
Správný sklon světlometů je velmi důležitý pro komfort
a bezpečnost řidiče i ostatních účastníků silničního
provozu. Pro zajištění co nejlepších podmínek z hlediska
výhledu se zapnutými světly musejí být světlomety
správně nastaveny. Světlomety si nechejte zkontrolovat
a případně seřídit v autorizovaném servisu Fiat.
NASTAVOVAČ SKLONU SVĚTLOMETŮ
Funguje pouze s klíčkem zapalování na MAR
a rozsvícenými potkávacími světly. Naložené vozidlo se
nakloní dozadu, a tím způsobí zvednutí světelného
svazku. V takovém případě je třeba světelný svazek
správně nasměrovat nastavením sklonu světlometů. UPOZORNĚNÍ Postupujte přesně podle montážního
návodu k nosiči. Montáž smějí provést kvalifikovaní
technici.
Bezpodmínečně dodržujte předpisy
týkající se maximálních vnějších rozměrů
vozidla.
Náklad rozložte rovnoměrně a při jízdě
mějte na paměti, že je vozidlo citlivější
na boční vítr.
POZOR
Nepřekračujte max. přípustnou nosnost
(viz kapitolu „Technické údaje“).

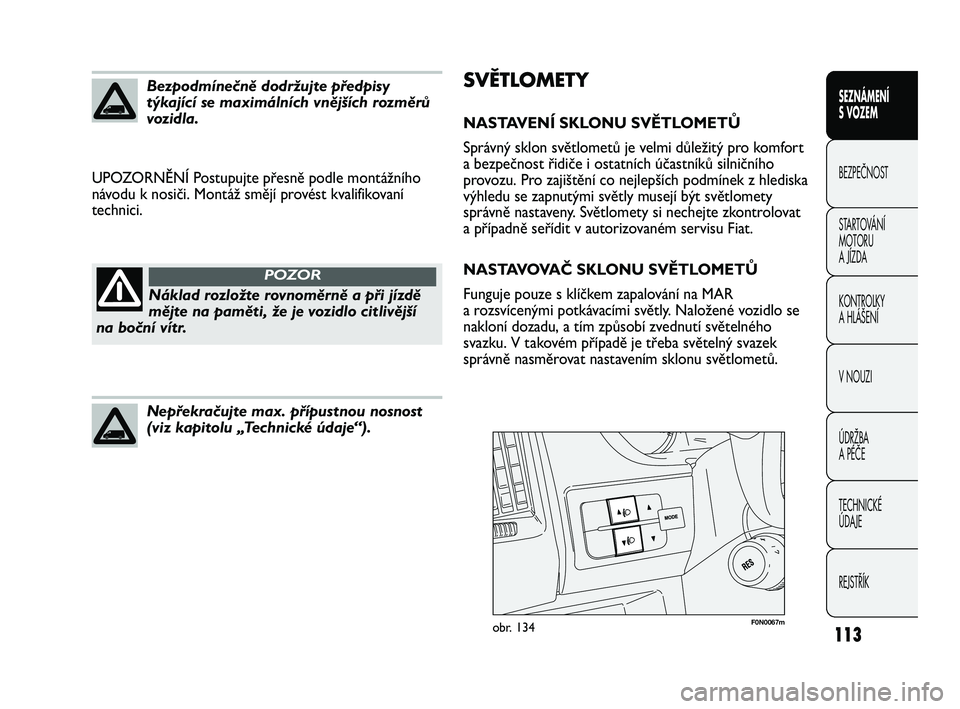

F0N0067mobr. 134
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 113

114
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SYSTÉM ABS
Pokud jste dosud nejezdil s vozidly vybavenými ABS,
doporučujeme, abyste si vozidlo několikrát vyzkoušel
předem na kluzkém terénu, samozřejmě za bezpečných
podmínek a zcela v souladu s Pravidly silničního provozu,
jež platí v zemi, kde se právě nacházíte. Doporučujeme
rovněž pozorně si pročíst následující informace.
Systém ABS je nedílnou součástí brzdové soustavy, který
na jakémkoli povrchu vozovky a bez ohledu na sílu
brzdného účinku znemožní při brzdění zablokování a tím
smyk kola/kol. Zaručí tak ovladatelnost vozidla i při
nouzovém brzdění.
Součástí systému je i soustava EBD (Electronic Braking
Force Distribution) umožňující rozložit brzdný účinek
mezi přední a zadní kola.
UPOZORNĚNÍ Pro dosažení maximální účinnosti
brzdové soustavy je nutný záběh asi 500 km (platí pro
nové vozidlo nebo po výměně destiček/kotoučů): během
této doby je vhodné nebrzdit příliš prudce, opakovaně
a dlouze. Nastavení sklonu světlometů obr. 134
Pro nastavení použijte tlačítka Òa umístěná na
ovládacím panelu.
Nastavená poloha se zobrazí na displeji přístrojové
desky.
UPOZORNĚNÍ Sklon světlometů je nutno zkontrolovat
po každé změně hmotnosti převáženého nákladu.
NASTAVENÍ PŘEDNÍCH SVĚTLOMETŮ DO
MLHY (u příslušné verze vozidla)
Světlomety si nechejte zkontrolovat a případně seřídit
v autorizovaném servisu Fiat.
NASTAVENÍ SKLONU SVĚTLOMETŮ
V ZAHRANIČÍ
Potkávací světlomety jsou nastaveny podle předpisů
platných v zemi, pro kterou bylo vozidlo určeno při
prvním prodeji. V zemích s provozem na levé straně je
třeba upravit nastavení světelného svazku nalepením
specifického samolepicího filmu, aby nedocházelo
k oslepení vozidel v protisměru.
Systém ABS využívá danou přilnavost co
nejlépe, ale není schopen ji zvýšit ; proto
je třeba na kluzkém povrchu jet opatrně a
nevystavovat se neodůvodněnému nebezpečí.
POZOR
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 114

115
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SIGNALIZACE ZÁVAD
Závada ABS
Je signalizována svícením kontrolky
>na přístrojové
desce spolu s hlášením na multifunkčním displeji
(u příslušné verze vozidla) (viz kapitola „Kontrolky
a hlášení“).
V takovém případě je účinnost brzdové soustavy
zachovaná, ale bez výkonů, které poskytuje ABS. Jeďte
opatrně do nejbližšího autorizovaného servisu Fiat, kde
systém zkontrolují. AKTIVACE SYSTÉMU
Zásah systému ABS je zjistitelný prostřednictvím
lehkého pulzování brzdového pedálu doprovázeného
hlukem: to značí, že je třeba přizpůsobit rychlost stavu
vozovky.
Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v takovém
stavu je třeba zpomalit a přizpůsobit tak jízdu
dané přilnavosti.
POZOR
Závada EBD
Je signalizována svícením kontrolkami
>a xna
přístrojové desce spolu s hlášením na multifunkčním
displeji (u příslušné verze vozidla) (viz kapitola
„Kontrolky a upozornění“).
V takovém případě nebrzděte prudce, protože by se
mohla předčasně zablokovat zadní kola a vozidlo by se
mohlo vychýlit ze směru jízdy. Pokračujte v jízdě
s nejvyšší opatrností do nejbližšího autorizovaného
servisu Fiat a nechejte soustavu zkontrolovat.
Je signalizována svícením kontrolky x
na
přístrojové desce spolu s hlášením na
multifunkčním displeji (u příslušné verze vozidla).
Zastavte bez prodlení vozidlo a kontaktujte
nejbližší autorizovaný servis Fiat . Případným
únikem kapaliny z hydraulické soustavy se naruší
fungování tradiční brzdové soustavy i systému
ABS.
POZOR
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 115

116
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SYSTÉM ESP
(Electronic Stability Program)
(u příslušné verze vozidla)
Je to vyspělý systém řízení stability vozidla, který
pomáhá udržovat směr jízdy při ztrátě přilnavosti
pneumatik.
Systém ESP je užitečný zejména při proměnlivé
přilnavosti silničního povrchu.
Spolu se systémy ESP, ASR a Hill Holder (u příslušné
verze vozidla) existují systémy MSR (řízení brzdného
momentu motoru při přeřazení na nižší rychlostní
stupeň) a HBA (automatické zvýšení brzdného tlaku při
prudkém brzdění).
AKTIVACE SYSTÉMU
Je signalizována blikáním kontrolky
ána přístrojové
desce, řidič je tak informován o kritickém stavu vozidla
z hlediska stability a přilnavosti.
ZAPNUTÍ SYSTÉMU
Systém ESP se zapne samočinně při spuštění motoru
a nedá se vypnout. BRAKE ASSIST (asistence při prudkém brzdění,
systém integrovaný v ESP)
(u příslušné verze vozidla)
Jakmile systém, který se nedá vypnout, detekuje
nouzové brzdění (podle rychlosti ovládání brzdového
pedálu), zajistí zvýšení brzdného hydraulického tlaku,
který se přidá k tlaku vyvinutému řidičem na pedál brzdy
a umožní tak rychlejší a silnější účinek brzdové soustavy.
Brzdový asistent se vyřadí z činnosti u vozidel se
systémem ESP, při závadě této soustavy (signalizované
rozsvícením kontrolky
áspolu s hlášením na
multifunkčním displeji (u příslušné verze vozidla).
Jakmile podle pulzování pedálu ucítíte
zásah ABS, nepovolte tlak na pedál,
naopak jej bez obav držte nadále řádně
sešlápnutý. Zastavíte tak vozidlo s co nejkratší
brzdnou dráhou v závislosti na stavu silničního
povrchu.
POZOR
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 116

117
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
❒při klesání: vozidlo stojí na vozovce, jejíž sklon je
větší než 5%, motor je zapnutý, pedály spojky a brzdy
jsou sešlápnuté a je zařazena zpáteční rychlost.
Při rozjezdu drží systém
ESPbrzdný tlak na kolech,
dokud otáčky motoru nedosáhnou krouticího momentu
pro řádný rozjezd, v každém případě po dobu max. dvou
sekund. Tím ESP usnadní přesun pravé nohy
z brzdového pedálu na pedál akcelerace. Jestliže se
vozidlo do dvou sekund nerozjede, systém se samočinně
vypne s postupným uvolněním brzdného účinku.
Při tomto uvolňování je možné slyšet typický zvuk
mechanického odbrzďování, podle něhož se pozná, že se
vozidlo vzápětí rozjede.
Signalizace závad
Případná závada systému je signalizována rozsvícením
kontrolky
á(viz kapitolu „Kontrolky a hlášení“).
UPOZORNĚNÍ Systém Hill Holder není parkovací
brzda, proto neopouštějte vozidlo bez zatažení
parkovací brzdy, vypnutí motoru a zařazení prvního
rychlostního stupně. SIGNALIZACE ZÁVAD
Při případné závadě se systém ESP automaticky vypne,
na přístrojové desce se rozsvítí trvale kontrolka áa na
multifunkčním displeji (u příslušné verze vozidla) se
zobrazí příslušné upozornění (viz „Kontrolky a hlášení“),
v tlačítku ASR se rozsvítí kontrolka. V takovém případě
vyhledejte co nejdříve autorizovaný servis Fiat.
Výkony systému ESP nesmějí vést řidiče
k tomu, aby se vystavoval zbytečnému
a nepřiměřenému riziku. Řízení vozidla je nutno
neustále přizpůsobovat stavu silničního povrchu,
viditelnosti a dopravní situaci. Odpovědnost za
bezpečnost jízdy leží vždy a jen na řidiči.
POZOR
SYSTÉM HILL HOLDER
Je nedílnou součástí systému
ESP, usnadňuje rozjezd ve
stoupání.
Aktivuje se automaticky při následujících stavech:
❒při stoupání: vozidlo stojí na podkladu (do kopce) se
sklonem větším než 5%, motor je zapnutý, pedály
spojky a brzdy jsou sešlápnuté a řazení je v neutrálu
nebo na jiné než zpáteční rychlosti;Pro správné fungování systémů ESP a ASR
je nezbytné, aby byla všechna kola vozidla
osazena pneumatikami stejné značky a stejného
typu, aby byly pneumatiky v dokonalém stavu
a zejména aby byly předepsaného typu, značky
a velikosti.
POZOR
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 117

118
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Systém MSR
(regulace točivého momentu motoru)
Je nedílnou součástí systému ASR, zasahuje při prudkém
přeřazení dolů tak, že dodá větší moment motoru a tím
zabrání nadměrnému unášení hnacích kol, jímž by
zejména na povrchu se sníženou adhezí mohlo vozidlo
ztratit stabilitu. SYSTÉM ASR (Antislip Regulation)
Je to systém pro řízení náhonu vozidla, který zasáhne
automaticky při prokluzu jednoho hnacího kola nebo
obou hnacích kol.
Podle typu prokluzu aktivuje systém jedno ze dvou
ovládání:
❒při prokluzu obou hnacích kol sníží ASR výkon
přenášený motorem;
❒při prokluzu jednoho hnacího kola ASR zasáhne
automaticky zabrzděním prokluzujícího kola.
Soustava
ASRje užitečná především při následujících
situacích:
❒proklouznutí vnitřního kola v zatáčce účinkem
dynamického kolísání zátěže nebo nadměrné
akcelerace;
❒nadměrný výkon přenášený na kola i z hlediska stavu
silničního povrchu;
❒akcelerace na kluzkém, zasněženém nebo
zledovatělém povrchu;
❒ztráta přilnavosti k vozovce na mokrém povrchu
(aquaplaning).
Pro správné fungování systémů ESP a ASR
je nezbytné, aby byla všechna kola vozidla
osazena pneumatikami stejné značky a stejného
typu, aby byly pneumatiky v dokonalém stavu
a zejména aby byly předepsaného typu, značky
a velikosti.
POZOR
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 118

119
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Pro správné fungování systému ASR je zcela nezbytné,
aby byla všechna kola vozidla osazena pneumatikami
stejné značky a stejného typu, aby byly pneumatiky
v dokonalém stavu a zejména aby byly předepsaného
typu, značky a velikosti.
SIGNALIZACE ZÁVAD
Při případné závadě se systém ASR automaticky vypne,
na přístrojové desce se rozsvítí trvale kontrolka áa na
multifunkčním displeji (u příslušné verze vozidla) se
zobrazí příslušné upozornění (viz „Kontrolky a hlášení“),
v tlačítku ASR se rozsvítí kontrolka. V takovém případě
vyhledejte co nejdříve autorizovaný servis Fiat. Zapnutí/vypnutí systému obr. 135
ASR se zapne samočinně při každém nastartování
motoru.
Za jízdy lze ASR vypnout a opět zapnout stisknutím
tlačítka A na přístrojové desce.
Vypnutí je signalizováno rozsvícením kontrolky ve
spínači, současně se na multifunkčním displeji
(u příslušné verze vozidla) zobrazí příslušné hlášení.
U verzí, které mají pouze systém ASR, zůstane kontrolka
Vpři vypnutí (ASR OFF) svítit.
Je-li systém ASR vypnut při jízdě, při následném
startování motoru se tento systém automaticky znovu
zapne.
F0N0077mobr. 135
Výkony systému nesmějí vést řidiče
k tomu, aby se vystavoval zbytečnému
a nepřiměřenému riziku. Řízení vozidla je nutno
neustále přizpůsobovat stavu silničního povrchu,
viditelnosti a dopravní situaci. Odpovědnost za
bezpečnost jízdy leží vždy a jen na řidiči.
POZOR
Při jízdě na zasněženém povrchu s namontovanými
sněžnými řetězy může být užitečné vypnout systém
ASR: za těchto podmínek totiž podkluzování hnacích kol
umožní získání vyššího náhonu.
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 119
