2009 FIAT DUCATO Návod k použití a údržbě (in Czech)

88
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0048mobr. 92
ODPOJOVAČE PŘÍVODU PALIVA
A ELEKTRICKÉHO NAPÁJENÍ
Ve vozidle je nainstalován bezpečnostní odpojovač, který
v případě nárazu přeruší dodávku paliva, čímž se zastaví
motor. Odpojovače odpojí přívod paliva, zapne
výstražná, obrysová a stropní světla, odemkne všechny
dveře a na přístrojové desce zobrazí příslušné hlášení;
tyto funkce se vypnou stiskem tlačítka A. Kromě toho je
zde další bezpečnostní odpojovač, který zasáhne
v případě nárazu a přeruší elektrické napájení. Tímto
způsobem je odstraněno nebezpečí úniku paliva, dojde-li
k poškození palivového potrubí, a nemohou se tvořit
jiskry nebo elektrické výboje, dojde-li k poškození
elektrických komponentů vozidla.
UPOZORNĚNÍ Po nárazu nezapomeňte vyjmout klíček
ze zapalování, aby se nevybila baterie. Pokud po nárazu
nedojde k úniku paliva ani poškození elektrických
zařízení vozidla (např. světlometů) a vozidlo je schopné
další jízdy, zapněte znovu automatické odpojovače
přívodu paliva a elektrického napájení (u příslušné verze
vozidla) a postupujte podle níže uvedených pokynů.
Jestliže bude po nárazu cítit pach paliva
nebo zjistíte, že palivo uniká z palivové
nádrže, odpojovače již nezapínejte: nebezpečí
požáru.
POZOR
Opětné zapnutí odpojovače přívodu paliva
obr. 92
Odpojovač přívodu paliva znovu zapnete tlačítkem A.
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 88

89
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0127mobr. 93
UPOZORNĚNÍ U jiných verzí než Scuolabus/Minibus je
namísto tlačítka B pojistka, kterou je nutno nechat
vyměnit u autorizovaného servisu Fiat.
Před aktivací odpojovače elektrického
napájení pečlivě zkontrolujte, zda
nedošlo k úniku paliva nebo zda nebyla
poškozena elektrická výbava vozidla (např.
světlomety).
POZOR
Před aktivací odpojovače přívodu paliva
zkontrolujte, zda nedošlo k únikům paliva
nebo poškození elektrické výbavy vozidla (např.
světlometů).
POZOR
Opětné zapnutí odpojovače elektrického
napájení (Scuolabus/Minibus) obr. 93
Odpojovač se nachází na plusovém pólu baterie. Opětná
aktivace odpojovače elektrického napájení:
❒stiskem tlačítka A se zprovozní odpojovač přívodu
paliva;
❒stiskem tlačítka B se zprovozní odpojovač
elektrického napájení.
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 89

90
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0049mobr. 94
VNITŘNÍ VÝBAVA
HORNÍ SKŘÍŇKA – CHLAZENÝ PROSTOR
obr. 94 (u příslušné verze vozidla)
Způsob otevření přihrádky je znázorněn na obr.
Pokud je vozidlo vybaveno klimatizací, je přihrádka
opatřena prolisem na odkládání lahví a může být
chlazena nebo vyhřívána vývojem spojeným klimatizací.ODKLÁDACÍ PŘIHRÁDKA obr. 95
Přihrádku otevřete madlem A.
F0N0050mobr. 95
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 90

91
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0051mobr. 96
UZAMYKATELNÁ ODKLÁDACÍ PŘIHRÁDKA
obr. 96
Přihrádka se zamyká/odemyká otočením klíčku
doprava/doleva. Otevírá se úchytem.
Přihrádka je
rozměrově navržena tak, abyste do ní mohli ukládat notebook.
ODKLÁDACÍ PŘIHRÁDKA
Přihrádka A-obr. 97 se nachází v prostřední části palubní
desky.
Přihrádka B-obr. 98 se nachází na pravé straně palubní
desky nad spodní přihrádkou.
F0N0052mobr. 97
F0N0053mobr. 98
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 91

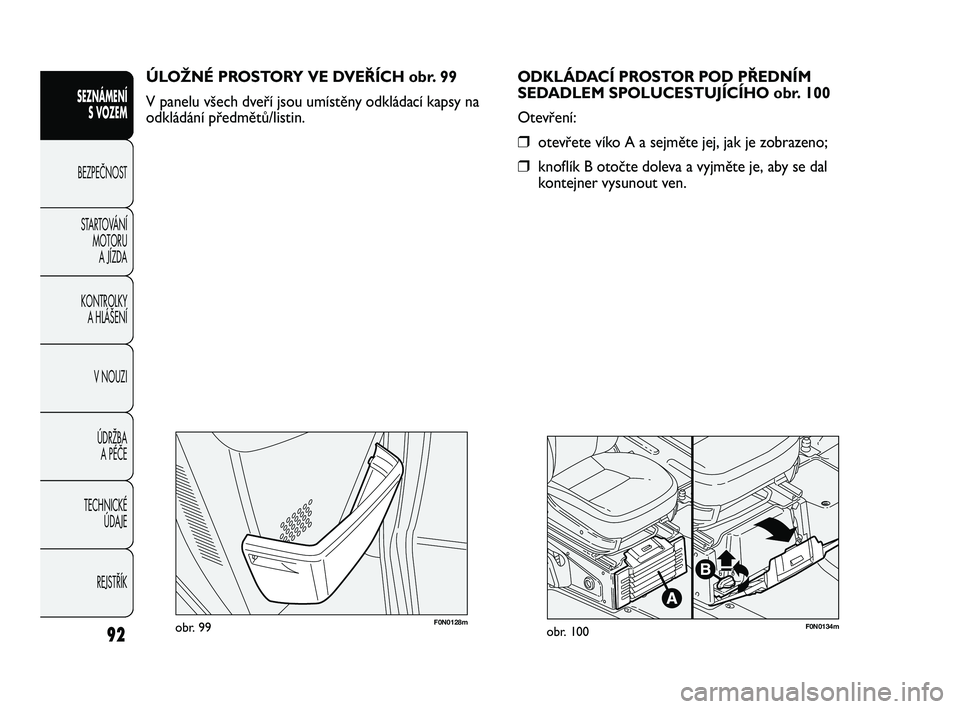

F0N0128mobr. 99F0N0134mobr. 100
ODKLÁDACÍ PROSTOR POD PŘEDNÍM
SEDADLEM SPOLUCESTUJÍCÍHO obr. 100
Otevření:
❒otevřete víko A a sejměte jej, jak je zobrazeno;
❒knoflík B otočte doleva a vyjměte je, aby se dal
kontejner vysunout ven.
92
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
ÚLOŽNÉ PROSTORY VE DVEŘÍCH obr. 99
V panelu všech dveří jsou umístěny odkládací kapsy na
odkládání předmětů/listin.
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 92

ZADNÍ DĚLICÍ PŘEPÁŽKA obr. 101
Vozidlo může být vybaveno pevnou nebo skleněnou
posuvnou přepážkou.
Posuvná přepážku se otevře/zavře ovládačem A.
U některých verzí je okno přepážky v ložném prostoru
opatřeno mříží.
F0N0218mobr. 101
ÚLOŽNÉ PROSTORY PRO NÁPOJE obr. 102
Prolisy na nápojové obaly se nacházejí v prostředním
části palubní desky.
93
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0054mobr. 102
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 93

94
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0146mobr. 104F0N0055mobr. 103
POPELNÍK obr. 104
Tvoří jej plastová nádobka s pružinovým krytem;
popelník lze vyjmout a umístit do prolisů na nápoje na
středním panelu palubní desky.
UPOZORNĚNÍ Nepoužívejte popelník jako odpadkový
koš na papír, jsou-li v něm nedopalky cigaret: ZAPALOVAČ CIGARET obr. 103
Zapalovač je umístěn uprostřed palubní desky.
Zapalovač cigaret se zapne stisknutím tlačítka za
podmínek, že je klíček ve spínací skříňce v poloze MAR.
Po asi 15 sekundách se tlačítko samo vrátí do původní
polohy. Zapalovač je připraven k použití.
UPOZORNĚNÍ Po použití zkontrolujte, zda se
zapalovač skutečně vypnul.
Zapalovač cigaret se zahřívá na vysokou
teplotu. Zacházejte s ním opatrně
a zabraňte tomu, aby byl používán dětmi:
nebezpečí požáru a/nebo popálení.
POZOR
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 94

95
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0057mobr. 106F0N0056mobr. 105
SLUNEČNÍ CLONY obr. 105
Nacházejí se napravo a nalevo od vnitřního zpětného
zrcátka.
Sluneční clony lze nastavit čelně i stranou.PROUDOVÁ ZÁSUVKA obr. 106
(u příslušné verze vozidla)
Proudová zásuvka se nachází v prostřední části palubní
desky vedle zapalovače cigaret.
Zpřístupní se otevřením krytky A.
037-128 DUCATO LUM CS 7ed 3-08-2010 10:01 Pagina 95
