2009 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

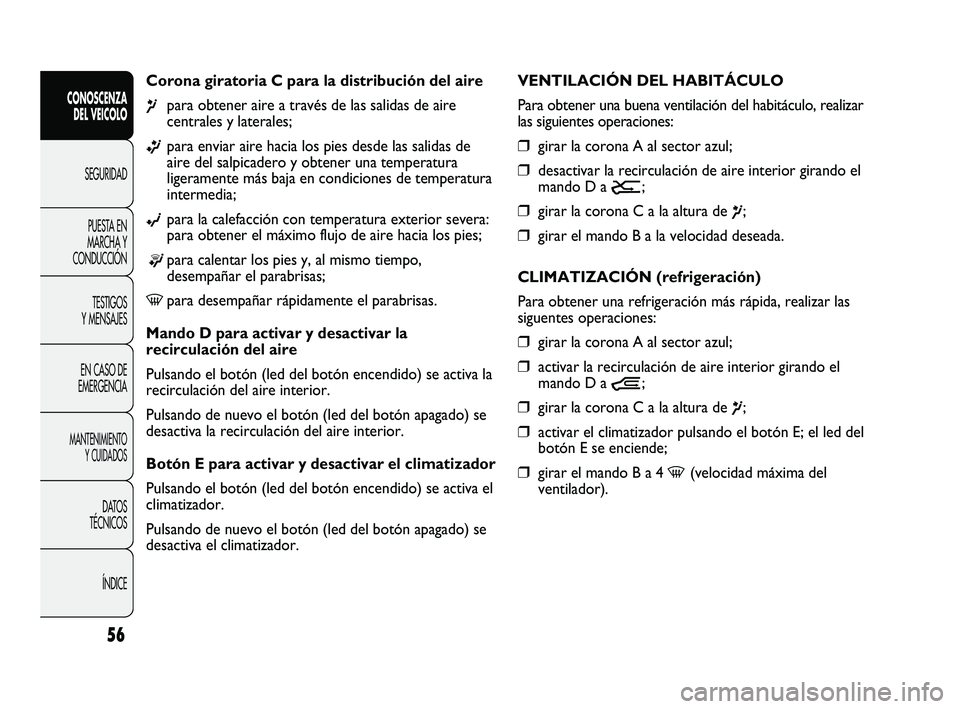

56
CONOSCENZA
DEL VEICOLO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
Corona giratoria C para la distribución del aire
¶para obtener aire a través de las salidas de aire
centrales y laterales;
ßpara enviar aire hacia los pies desde las salidas de
aire del salpicadero y obtener una temperatura
ligeramente más baja en condiciones de temperatura
intermedia;
©para la calefacción con temperatura exterior severa:
para obtener el máximo flujo de aire hacia los pies;
®para calentar los pies y, al mismo tiempo,
desempañar el parabrisas;
-para desempañar rápidamente el parabrisas.
Mando D para activar y desactivar la
recirculación del aire
Pulsando el botón (led del botón encendido) se activa la
recirculación del aire interior.
Pulsando de nuevo el botón (led del botón apagado) se
desactiva la recirculación del aire interior.
Botón E para activar y desactivar el climatizador
Pulsando el botón (led del botón encendido) se activa el
climatizador.
Pulsando de nuevo el botón (led del botón apagado) se
desactiva el climatizador.VENTILACIÓN DEL HABITÁCULO
Para obtener una buena ventilación del habitáculo, realizar
las siguientes operaciones:
❒girar la corona A al sector azul;
❒desactivar la recirculación de aire interior girando el
mando D a
Ú;
❒girar la corona C a la altura de ¶;
❒girar el mando B a la velocidad deseada.
CLIMATIZACIÓN (refrigeración)
Para obtener una refrigeración más rápida, realizar las
siguentes operaciones:
❒girar la corona A al sector azul;
❒activar la recirculación de aire interior girando el
mando D a
Ò;
❒girar la corona C a la altura de ¶;
❒activar el climatizador pulsando el botón E; el led del
botón E se enciende;
❒girar el mando B a 4-(velocidad máxima del
ventilador).
037-128 DUCATO LUM ES 7ed 6/23/10 2:21 PM Strona 56

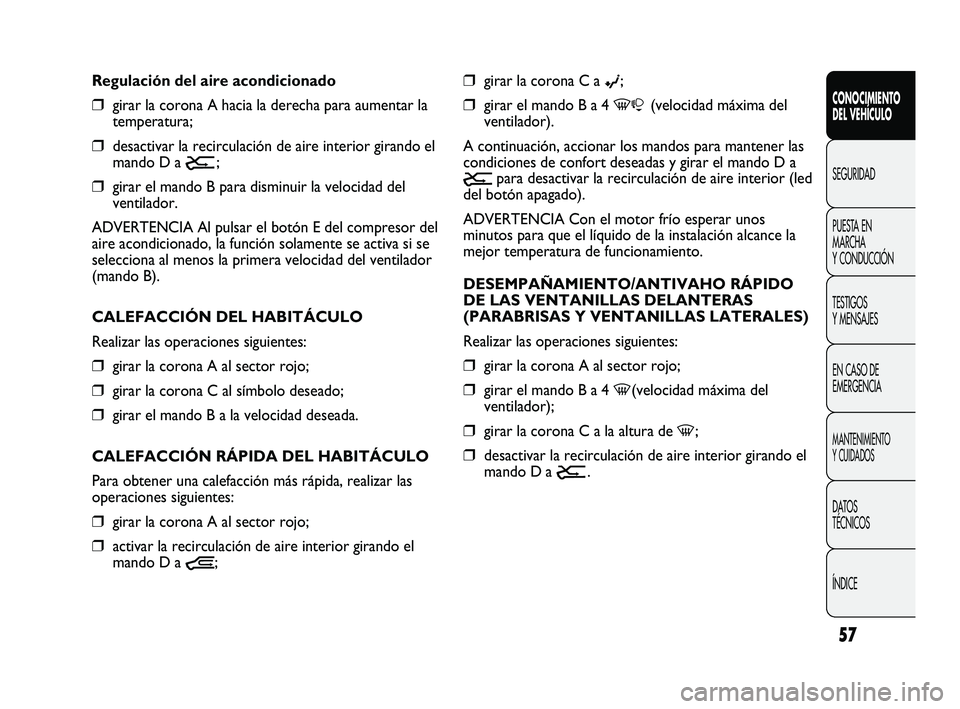

57
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
❒girar la corona C a ©;
❒girar el mando B a 4-
(velocidad máxima del
ventilador).
A continuación, accionar los mandos para mantener las
condiciones de confort deseadas y girar el mando D a
Úpara desactivar la recirculación de aire interior (led
del botón apagado).
ADVERTENCIA Con el motor frío esperar unos
minutos para que el líquido de la instalación alcance la
mejor temperatura de funcionamiento.
DESEMPAÑAMIENTO/ANTIVAHO RÁPIDO
DE LAS VENTANILLAS DELANTERAS
(PARABRISAS Y VENTANILLAS LATERALES)
Realizar las operaciones siguientes:
❒girar la corona A al sector rojo;
❒girar el mando B a 4-(velocidad máxima del
ventilador);
❒girar la corona C a la altura de -;
❒desactivar la recirculación de aire interior girando el
mando D a
Ú. Regulación del aire acondicionado
❒girar la corona A hacia la derecha para aumentar la
temperatura;
❒desactivar la recirculación de aire interior girando el
mando D a
Ú;
❒girar el mando B para disminuir la velocidad del
ventilador.
ADVERTENCIA Al pulsar el botón E del compresor del
aire acondicionado, la función solamente se activa si se
selecciona al menos la primera velocidad del ventilador
(mando B).
CALEFACCIÓN DEL HABITÁCULO
Realizar las operaciones siguientes:
❒girar la corona A al sector rojo;
❒girar la corona C al símbolo deseado;
❒girar el mando B a la velocidad deseada.
CALEFACCIÓN RÁPIDA DEL HABITÁCULO
Para obtener una calefacción más rápida, realizar las
operaciones siguientes:
❒girar la corona A al sector rojo;
❒activar la recirculación de aire interior girando el
mando D a
Ò;
037-128 DUCATO LUM ES 7ed 6/23/10 2:21 PM Strona 57

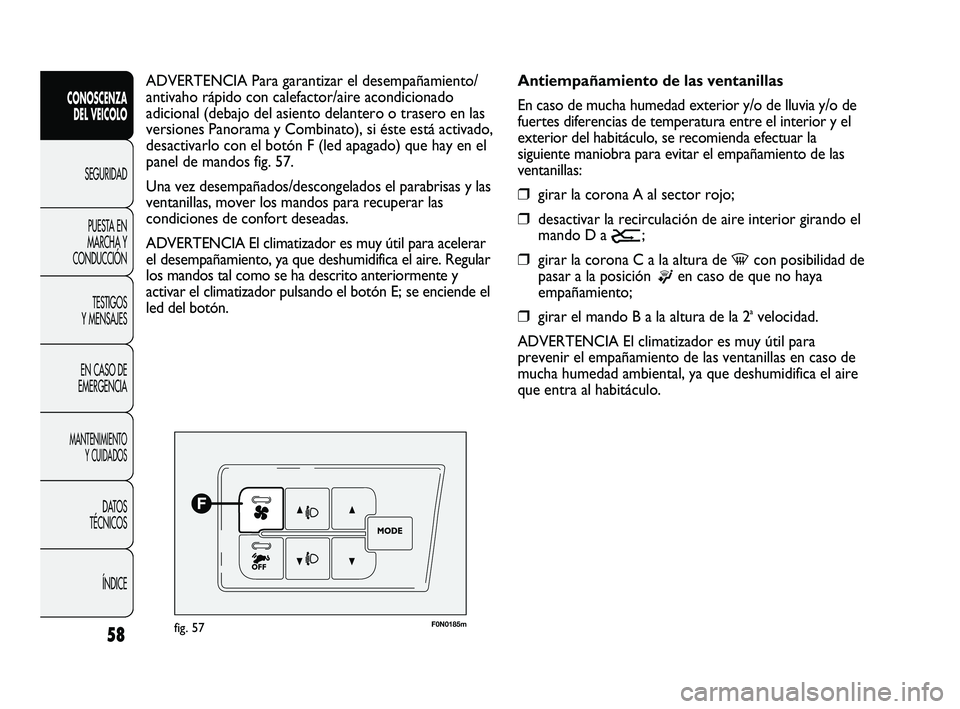

58
CONOSCENZA
DEL VEICOLO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0185mfig. 57
Antiempañamiento de las ventanillas
En caso de mucha humedad exterior y/o de lluvia y/o de
fuertes diferencias de temperatura entre el interior y el
exterior del habitáculo, se recomienda efectuar la
siguiente maniobra para evitar el empañamiento de las
ventanillas:
❒girar la corona A al sector rojo;
❒desactivar la recirculación de aire interior girando el
mando D a
Ú;
❒girar la corona C a la altura de -con posibilidad de
pasar a la posición
®en caso de que no haya
empañamiento;
❒girar el mando B a la altura de la 2avelocidad.
ADVERTENCIA El climatizador es muy útil para
prevenir el empañamiento de las ventanillas en caso de
mucha humedad ambiental, ya que deshumidifica el aire
que entra al habitáculo. ADVERTENCIA Para garantizar el desempañamiento/
antivaho rápido con calefactor/aire acondicionado
adicional (debajo del asiento delantero o trasero en las
versiones Panorama y Combinato), si éste está activado,
desactivarlo con el botón F (led apagado) que hay en el
panel de mandos fig. 57.
Una vez desempañados/descongelados el parabrisas y las
ventanillas, mover los mandos para recuperar las
condiciones de confort deseadas.
ADVERTENCIA El climatizador es muy útil para acelerar
el desempañamiento, ya que deshumidifica el aire. Regular
los mandos tal como se ha descrito anteriormente y
activar el climatizador pulsando el botón E; se enciende el
led del botón.
037-128 DUCATO LUM ES 7ed 6/23/10 2:21 PM Strona 58

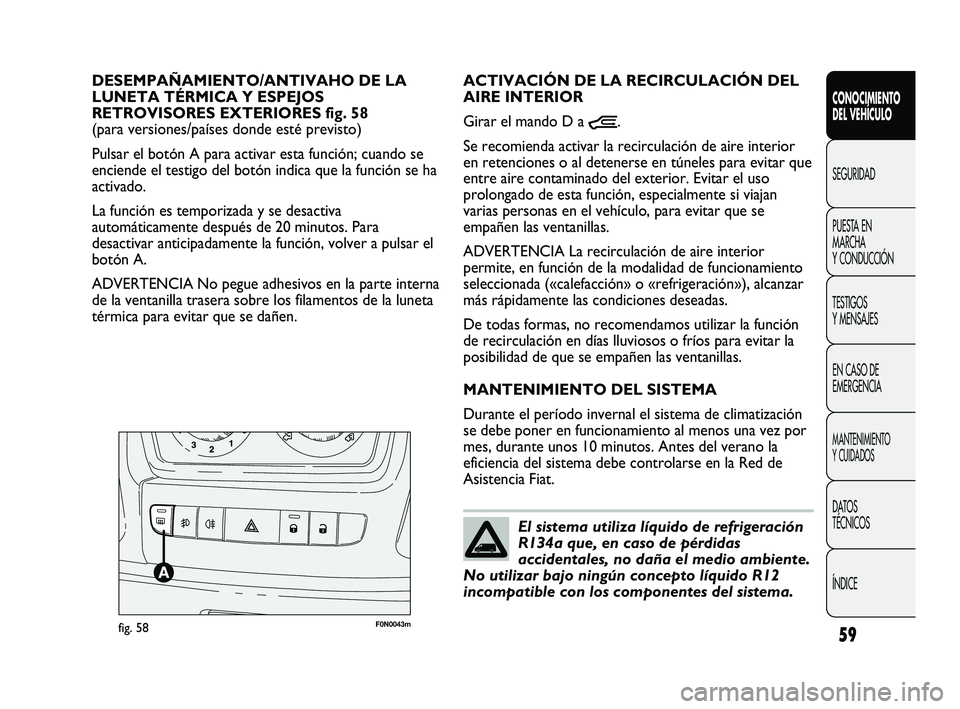

59
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0043mfig. 58
ACTIVACIÓN DE LA RECIRCULACIÓN DEL
AIRE INTERIOR
Girar el mando D a
Ò.
Se recomienda activar la recirculación de aire interior
en retenciones o al detenerse en túneles para evitar que
entre aire contaminado del exterior. Evitar el uso
prolongado de esta función, especialmente si viajan
varias personas en el vehículo, para evitar que se
empañen las ventanillas.
ADVERTENCIA La recirculación de aire interior
permite, en función de la modalidad de funcionamiento
seleccionada («calefacción» o «refrigeración»), alcanzar
más rápidamente las condiciones deseadas.
De todas formas, no recomendamos utilizar la función
de recirculación en días lluviosos o fríos para evitar la
posibilidad de que se empañen las ventanillas.
MANTENIMIENTO DEL SISTEMA
Durante el período invernal el sistema de climatización
se debe poner en funcionamiento al menos una vez por
mes, durante unos 10 minutos. Antes del verano la
eficiencia del sistema debe controlarse en la Red de
Asistencia Fiat. DESEMPAÑAMIENTO/ANTIVAHO DE LA
LUNETA TÉRMICA Y ESPEJOS
RETROVISORES EXTERIORES fig. 58
(para versiones/países donde esté previsto)
Pulsar el botón A para activar esta función; cuando se
enciende el testigo del botón indica que la función se ha
activado.
La función es temporizada y se desactiva
automáticamente después de 20 minutos. Para
desactivar anticipadamente la función, volver a pulsar el
botón A.
ADVERTENCIA No pegue adhesivos en la parte interna
de la ventanilla trasera sobre los filamentos de la luneta
térmica para evitar que se dañen.
El sistema utiliza líquido de refrigeración
R134a que, en caso de pérdidas
accidentales, no daña el medio ambiente.
No utilizar bajo ningún concepto líquido R12
incompatible con los componentes del sistema.
037-128 DUCATO LUM ES 7ed 6/23/10 2:21 PM Strona 59

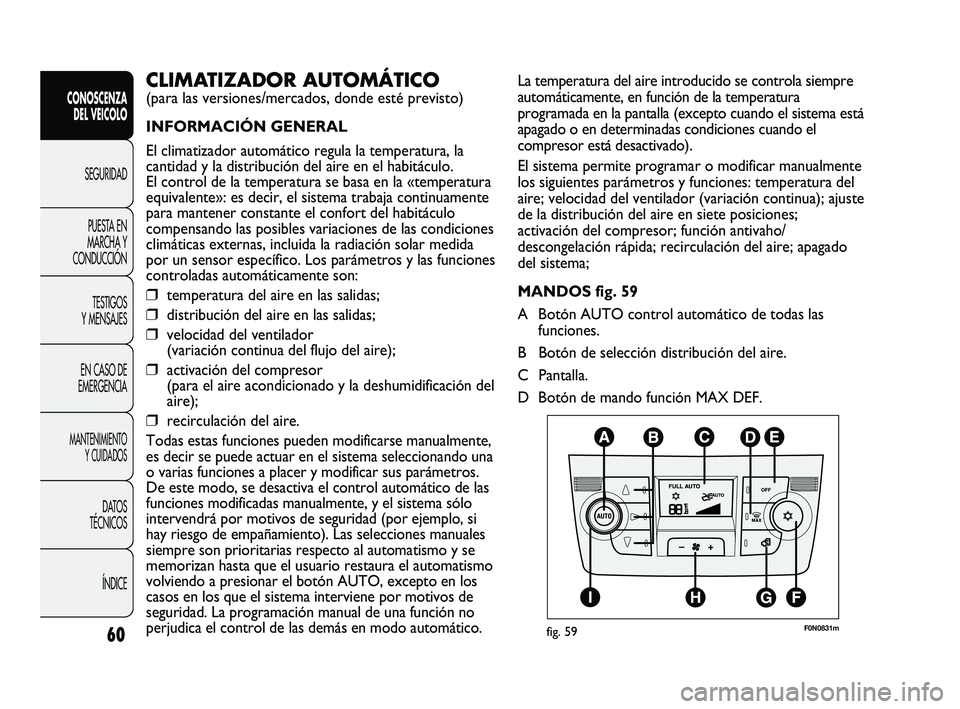

60
CONOSCENZA
DEL VEICOLO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
La temperatura del aire introducido se controla siempre
automáticamente, en función de la temperatura
programada en la pantalla (excepto cuando el sistema está
apagado o en determinadas condiciones cuando el
compresor está desactivado).
El sistema permite programar o modificar manualmente
los siguientes parámetros y funciones: temperatura del
aire; velocidad del ventilador (variación continua); ajuste
de la distribución del aire en siete posiciones;
activación del compresor; función antivaho/
descongelación rápida; recirculación del aire; apagado
del sistema;
MANDOS fig. 59
A Botón AUTO control automático de todas las
funciones.
B Botón de selección distribución del aire.
C Pantalla.
D Botón de mando función MAX DEF.CLIMATIZADOR AUTOMÁTICO
(para las versiones/mercados, donde esté previsto)
INFORMACIÓN GENERAL
El climatizador automático regula la temperatura, la
cantidad y la distribución del aire en el habitáculo.
El control de la temperatura se basa en la «temperatura
equivalente»: es decir, el sistema trabaja continuamente
para mantener constante el confort del habitáculo
compensando las posibles variaciones de las condiciones
climáticas externas, incluida la radiación solar medida
por un sensor específico. Los parámetros y las funciones
controladas automáticamente son:
❒temperatura del aire en las salidas;
❒distribución del aire en las salidas;
❒velocidad del ventilador
(variación continua del flujo del aire);
❒activación del compresor
(para el aire acondicionado y la deshumidificación del
aire);
❒recirculación del aire.
Todas estas funciones pueden modificarse manualmente,
es decir se puede actuar en el sistema seleccionando una
o varias funciones a placer y modificar sus parámetros.
De este modo, se desactiva el control automático de las
funciones modificadas manualmente, y el sistema sólo
intervendrá por motivos de seguridad (por ejemplo, si
hay riesgo de empañamiento). Las selecciones manuales
siempre son prioritarias respecto al automatismo y se
memorizan hasta que el usuario restaura el automatismo
volviendo a presionar el botón AUTO, excepto en los
casos en los que el sistema interviene por motivos de
seguridad. La programación manual de una función no
perjudica el control de las demás en modo automático.
F0N0831mfig. 59
037-128 DUCATO LUM ES 7ed 6/23/10 2:21 PM Strona 60

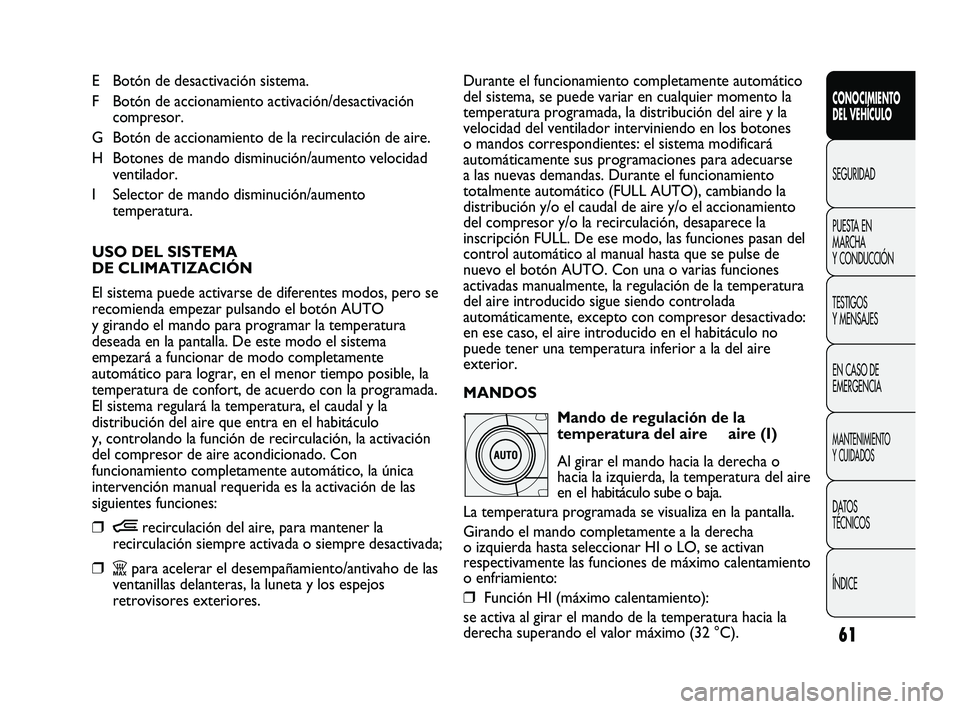

61
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
E Botón de desactivación sistema.
F Botón de accionamiento activación/desactivación
compresor.
G Botón de accionamiento de la recirculación de aire.
H Botones de mando disminución/aumento velocidad
ventilador.
I Selector de mando disminución/aumento
temperatura.
USO DEL SISTEMA
DE CLIMATIZACIÓN
El sistema puede activarse de diferentes modos, pero se
recomienda empezar pulsando el botón AUTO
y girando el mando para programar la temperatura
deseada en la pantalla. De este modo el sistema
empezará a funcionar de modo completamente
automático para lograr, en el menor tiempo posible, la
temperatura de confort, de acuerdo con la programada.
El sistema regulará la temperatura, el caudal y la
distribución del aire que entra en el habitáculo
y, controlando la función de recirculación, la activación
del compresor de aire acondicionado. Con
funcionamiento completamente automático, la única
intervención manual requerida es la activación de las
siguientes funciones:
❒Òrecirculación del aire, para mantener la
recirculación siempre activada o siempre desactivada;
❒Zpara acelerar el desempañamiento/antivaho de las
ventanillas delanteras, la luneta y los espejos
retrovisores exteriores.Durante el funcionamiento completamente automático
del sistema, se puede variar en cualquier momento la
temperatura programada, la distribución del aire y la
velocidad del ventilador interviniendo en los botones
o mandos correspondientes: el sistema modificará
automáticamente sus programaciones para adecuarse
a las nuevas demandas. Durante el funcionamiento
totalmente automático (FULL AUTO), cambiando la
distribución y/o el caudal de aire y/o el accionamiento
del compresor y/o la recirculación, desaparece la
inscripción FULL. De ese modo, las funciones pasan del
control automático al manual hasta que se pulse de
nuevo el botón AUTO. Con una o varias funciones
activadas manualmente, la regulación de la temperatura
del aire introducido sigue siendo controlada
automáticamente, excepto con compresor desactivado:
en ese caso, el aire introducido en el habitáculo no
puede tener una temperatura inferior a la del aire
exterior.
MANDOS
Mando de regulación de la
temperatura del aire aire (I)
Al girar el mando hacia la derecha o
hacia la izquierda, la temperatura del aire
en el habitáculo sube o baja.
La temperatura programada se visualiza en la pantalla.
Girando el mando completamente a la derecha
o izquierda hasta seleccionar HI o LO, se activan
respectivamente las funciones de máximo calentamiento
o enfriamiento:
❒Función HI (máximo calentamiento):
se activa al girar el mando de la temperatura hacia la
derecha superando el valor máximo (32 °C). wymagana
037-128 DUCATO LUM ES 7ed 6/23/10 2:21 PM Strona 61

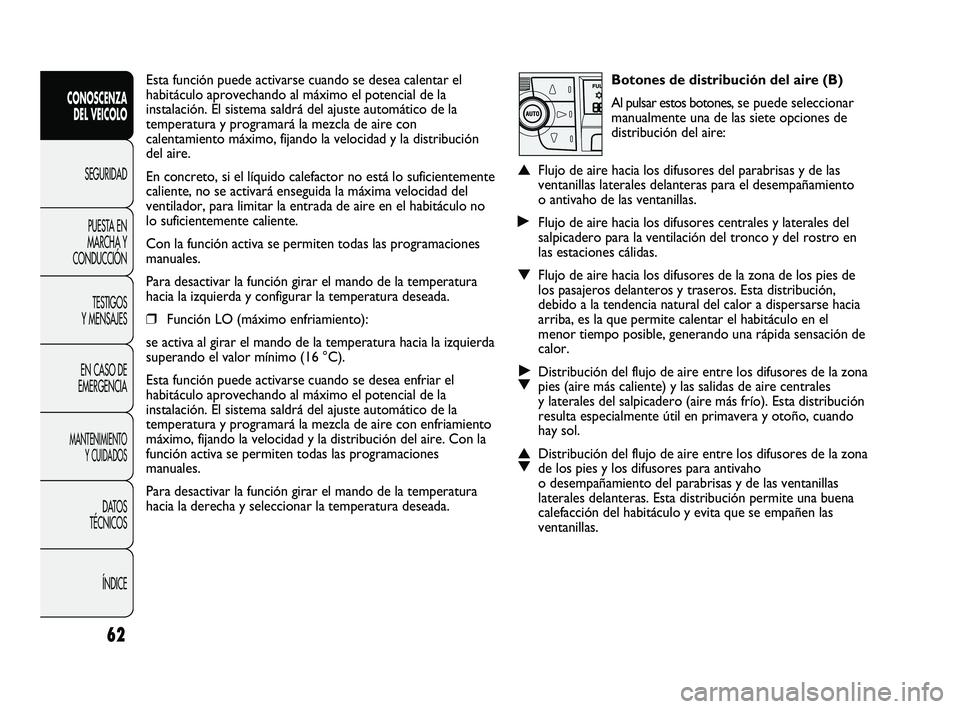

Botones de distribución del aire (B)
Al pulsar estos botones, se puede seleccionar
manualmente una de las siete opciones de
distribución del aire:
▲Flujo de aire hacia los difusores del parabrisas y de las
ventanillas laterales delanteras para el desempañamiento
o antivaho de las ventanillas.
˙Flujo de aire hacia los difusores centrales y laterales del
salpicadero para la ventilación del tronco y del rostro en
las estaciones cálidas.
▼Flujo de aire hacia los difusores de la zona de los pies de
los pasajeros delanteros y traseros. Esta distribución,
debido a la tendencia natural del calor a dispersarse hacia
arriba, es la que permite calentar el habitáculo en el
menor tiempo posible, generando una rápida sensación de
calor.
˙
▼Distribución del flujo de aire entre los difusores de la zona
pies (aire más caliente) y las salidas de aire centrales
y laterales del salpicadero (aire más frío). Esta distribución
resulta especialmente útil en primavera y otoño, cuando
hay sol.
▲
▼Distribución del flujo de aire entre los difusores de la zona
de los pies y los difusores para antivaho
o desempañamiento del parabrisas y de las ventanillas
laterales delanteras. Esta distribución permite una buena
calefacción del habitáculo y evita que se empañen las
ventanillas. Esta función puede activarse cuando se desea calentar el
habitáculo aprovechando al máximo el potencial de la
instalación. El sistema saldrá del ajuste automático de la
temperatura y programará la mezcla de aire con
calentamiento máximo, fijando la velocidad y la distribución
del aire.
En concreto, si el líquido calefactor no está lo suficientemente
caliente, no se activará enseguida la máxima velocidad del
ventilador, para limitar la entrada de aire en el habitáculo no
lo suficientemente caliente.
Con la función activa se permiten todas las programaciones
manuales.
Para desactivar la función girar el mando de la temperatura
hacia la izquierda y configurar la temperatura deseada.
❒Función LO (máximo enfriamiento):
se activa al girar el mando de la temperatura hacia la izquierda
superando el valor mínimo (16 °C).
Esta función puede activarse cuando se desea enfriar el
habitáculo aprovechando al máximo el potencial de la
instalación. El sistema saldrá del ajuste automático de la
temperatura y programará la mezcla de aire con enfriamiento
máximo, fijando la velocidad y la distribución del aire. Con la
función activa se permiten todas las programaciones
manuales.
Para desactivar la función girar el mando de la temperatura
hacia la derecha y seleccionar la temperatura deseada.
62
CONOSCENZA
DEL VEICOLO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
037-128 DUCATO LUM ES 7ed 6/23/10 2:21 PM Strona 62

63
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
La velocidad del ventilador se visualiza con las barras
iluminadas en la pantalla:
❒Máxima velocidad del ventilador = todas las barras
iluminadas;
❒Mínima velocidad del ventilador = una barra iluminada.
El ventilador puede desactivarse sólo si se ha desactivado el
compresor del climatizador pulsando el botón F-fig. 59.
ADVERTENCIA Para restablecer el control automático de la
velocidad del ventilador después de un ajuste manual, pulsar el
botón AUTO.
ADVERTENCIA Para velocidades elevadas del vehículo el
efecto de la dinámica causa un aumento del caudal de aire que
entra en el habitáculo que no se puede relacionar
directamente con la visualización de las barras de velocidad
del ventilador.
Botón AUTO (A)
(funcionamiento automático)
Pulsando el botón AUTO el sistema
regula automáticamente el caudal y la
distribución del aire introducido en el
habitáculo anulando todos los anteriores
ajustes manuales.
Esta condición se indica con el mensaje FULL AUTO en la
pantalla delantera.
Activando manualmente al menos una de las funciones
controladas automáticamente por el sistema (recirculación aire,
distribución aire, velocidad ventilador o desactivación
compresor del aire acondicionado), el mensaje FULL de la
pantalla se apaga para indicar que el sistema ya no controla
autónomamente todas las funciones (la temperatura permanece
siempre en automático).
▲
˙Distribución del flujo de aire entre los difusores para el
desempañamiento/antivaho del parabrisas y de las
ventanillas laterales delanteras, así como de las salidas de
aire centrales y laterales del salpicadero. Esta distribución
permite un buen mantenimiento del confort con el
habitáculo suficientemente frío (verano).
▲
˙
▼Distribución del flujo de aire entre los difusores para el
desempañamiento/antivaho del parabrisas y de las
ventanillas laterales delanteras, de las salidas de aire
centrales y laterales del salpicadero, así como de los
difusores de la zona pies. Esta distribución permite una
buena distribución del aire, lo que permite mantener el
confort climático tanto en verano como en invierno.
La distribución seleccionada se visualiza cuando se encienden
los leds correspondientes en los botones seleccionados.
Para reactivar el control automático de la distribución del aire
después de una selección manual, pulsar el botón AUTO.
Botones de regulación de la
velocidad del ventilador (H)
Al pulsar los extremos del botón H se
aumenta o disminuye la velocidad del
ventilador y, por lo tanto, el caudal de aire
que entra en el habitáculo, aunque el
sistema mantiene como objetivo la
temperatura seleccionada.
037-128 DUCATO LUM ES 7ed 6/23/10 2:21 PM Strona 63
