PESOS CAMIÓN CAJA
Versiones capacidad 3.000 kg
Peso en vacío
(con todos los líquidos a nivel, depósito
de combustible al 90 % y sin opcionales):kg
Capacidad útil (*) incluido el conductor: kg
Cargas máximas admitidas (**)
– eje delantero: kg
– eje trasero: kg
– total: kg
Cargas remolcables
– remolque con frenado: kg
– remolque sin frenado: kg
Carga máxima de la bola
(remolque con frenado): kg
(*) Con equipamientos especiales (dispositivo de tracción de remolque, etc.) el peso en vacío aumenta y, por
consiguiente, disminuye la capacidad útil respecto a los pesos máximos admitidos.
(**) Pesos que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie
de carga respetando los límites máximos admitidos.
100 Multijet
1795÷1840
1125÷1160
1630
1650
2920–3000
2000
750
100120 Multijet
1810÷1855
1125÷1145
1630
1650
2935–3000
2500
750
100160 Multijet
1860÷1905
1095÷1140
1630
1650
2935–3000
2500
750
100
231-276 DUCATO LUM ES 9ed 15-04-2011 9:03 Pagina 248

249
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
120 Multijet
1810÷1910
1390÷1435
1750
1900
3245-3300
2500
750
100160 Multijet
1860÷1960
1340÷1440
1750
1900
3245-3300
2500
750
100 100 Multijet
1795÷1895
1405÷1435
1750
1900
3230-3300
2000
750
100100 Multijet
1795÷1895
1535÷1605
1850
2000
3330-3500
2000
750
100120 Multijet
1810÷1910
1535÷1590
1850
2000
3345-3500
2500
750
100160 Multijet
1860÷1960
1540÷1640
1850
2000
3345-3500
2500
750
100
PESOS CAMIÓN CAJA
Versiones capacidad 3300 kg Versiones capacidad 3500 kg
Peso en vacío
(con todos los líquidos a nivel,
depósito de combustible
al 90 %
y sin opcionales): kg
Capacidad útil (*) incluido
el conductor: kg
Cargas máximas admitidas (**)
– eje delantero: kg
– eje trasero: kg
– total: kg
Cargas remolcables
– remolque con frenado: kg
– remolque sin frenado: kg
Carga máxima de la bola
(remolque con frenado): kg
(*) Con equipamientos especiales (dispositivo de tracción de remolque, etc.) el peso en vacío aumenta y, por consiguiente,
disminuye la capacidad útil respecto a los pesos máximos admitidos.
(**) Pesos que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de
carga respetando los límites máximos admitidos.
231-276 DUCATO LUM ES 9ed 15-04-2011 9:03 Pagina 249

250
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
120 Multijet
1895÷1985
1515÷1605
2100
2400
3500
2500
750
120160 Multijet
1945÷2035
1465÷1555
2100
2400
3500
2500
750
120120 Multijet
1895÷1985
2015÷2105
2100
2400
4000
2500
750
100160 Multijet
1945÷2035
1965÷2055
2100
2400
4000
2500
750
100
PESOS CAJA CAMIÓN (versiones HEAVY)
Versiones capacidad 3500 kg Versiones capacidad 4000 kg
Peso en vacío
(con todos los líquidos a nivel, depósito
de combustible al 90 % y sin opcionales): kg
Capacidad útil (*) incluido el conductor: kg
Cargas máximas admitidas (**)
– eje delantero: kg
– eje trasero: kg
– total: kg
Cargas remolcables
– remolque con frenado: kg
– remolque sin frenado: kg
Carga máxima de la bola
(remolque con frenado): kg
(*) Con equipamientos especiales (dispositivo de tracción de remolque, etc.) el peso en vacío aumenta y, por consiguiente,
disminuye la capacidad útil respecto a los pesos máximos admitidos.
(**) Pesos que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de
carga respetando los límites máximos admitidos.
231-276 DUCATO LUM ES 9ed 15-04-2011 9:03 Pagina 250

251
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
100 Multijet
1600
1630
1650
3000
2000
750
100120 Multijet
1615
1630
1650
3000
2500
750
100100 Multijet
1580÷1615
1750
1900
3300
2000
750
100120 Multijet
1595÷1630
1750
1900
3300
2500
750
100

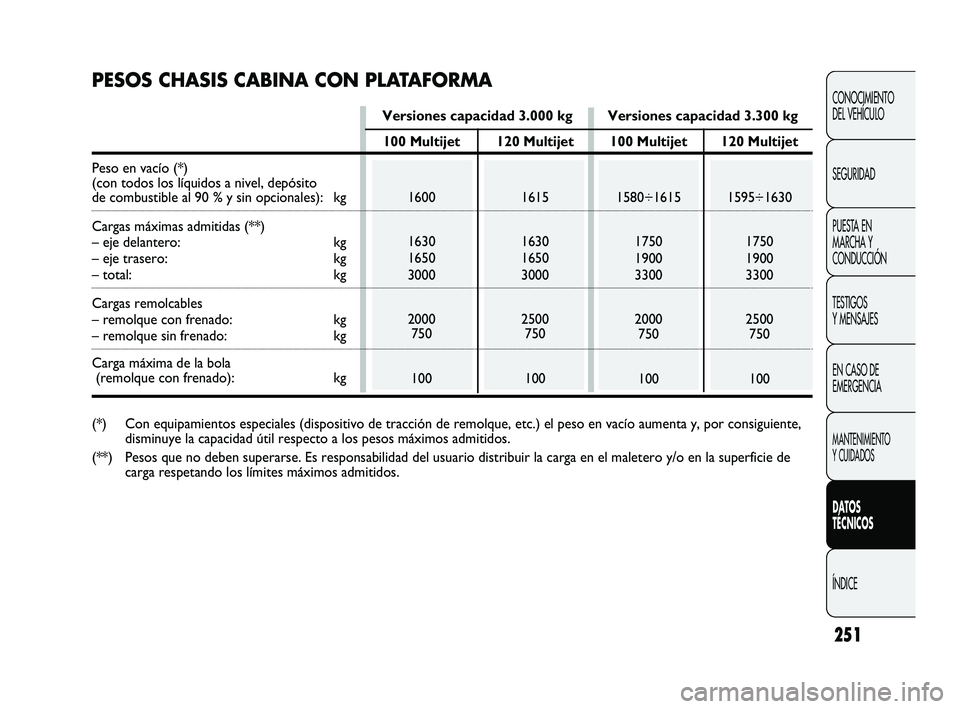

PESOS CHASIS CABINA CON PLATAFORMA
Versiones capacidad 3.000 kg Versiones capacidad 3.300 kg
Peso en vacío (*)
(con todos los líquidos a nivel, depósito
de combustible al 90 % y sin opcionales): kg
Cargas máximas admitidas (**)
– eje delantero: kg
– eje trasero: kg
– total: kg
Cargas remolcables
– remolque con frenado: kg
– remolque sin frenado: kg
Carga máxima de la bola
(remolque con frenado): kg
(*) Con equipamientos especiales (dispositivo de tracción de remolque, etc.) el peso en vacío aumenta y, por consiguiente,
disminuye la capacidad útil respecto a los pesos máximos admitidos.
(**) Pesos que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de
carga respetando los límites máximos admitidos.
231-276 DUCATO LUM ES 9ed 15-04-2011 9:03 Pagina 251

252
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE

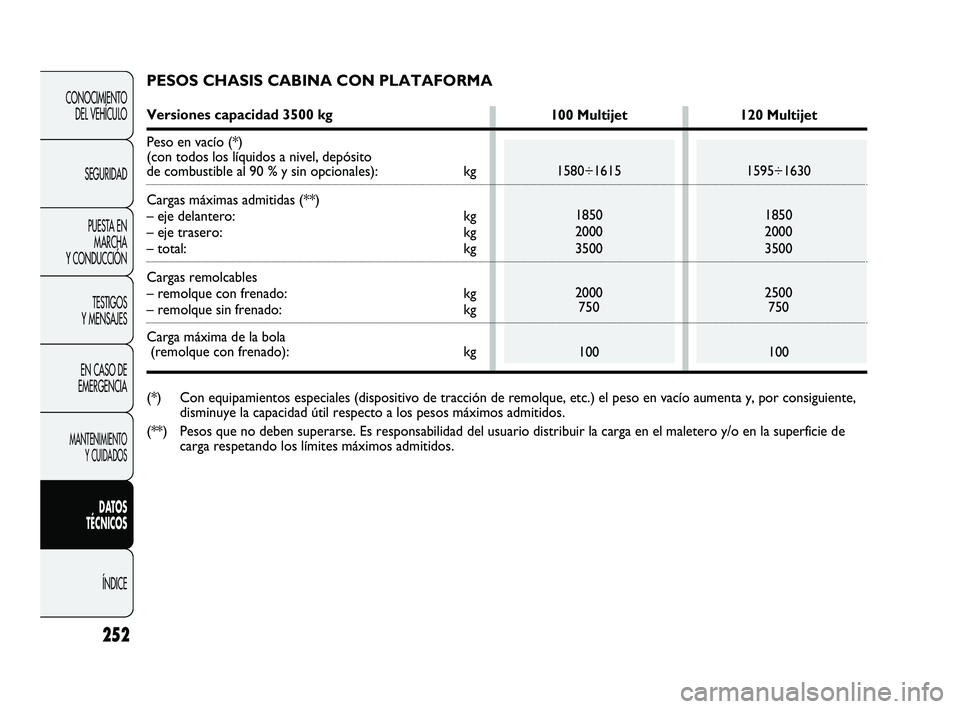

PESOS CHASIS CABINA CON PLATAFORMA
