2009 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

88
CONOSCENZA
DEL VEICOLO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0048mfig. 92

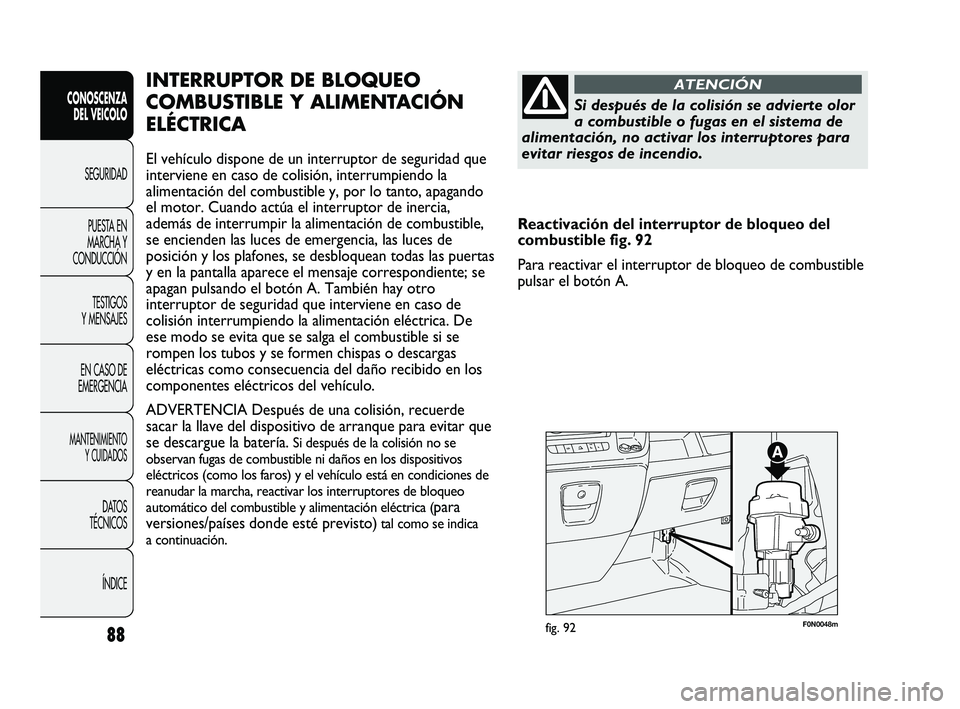

INTERRUPTOR DE BLOQUEO
COMBUSTIBLE Y ALIMENTACIÓN
ELÉCTRICA
El vehículo dispone de un interruptor de seguridad que
interviene en caso de colisión, interrumpiendo la
alimentación del combustible y, por lo tanto, apagando
el motor. Cuando actúa el interruptor de inercia,
además de interrumpir la alimentación de combustible,
se encienden las luces de emergencia, las luces de
posición y los plafones, se desbloquean todas las puertas
y en la pantalla aparece el mensaje correspondiente; se
apagan pulsando el botón A. También hay otro
interruptor de seguridad que interviene en caso de
colisión interrumpiendo la alimentación eléctrica. De
ese modo se evita que se salga el combustible si se
rompen los tubos y se formen chispas o descargas
eléctricas como consecuencia del daño recibido en los
componentes eléctricos del vehículo.
ADVERTENCIA Después de una colisión, recuerde
sacar la llave del dispositivo de arranque para evitar que
se descargue la batería.
Si después de la colisión no se
observan fugas de combustible ni daños en los dispositivos
eléctricos (como los faros) y el vehículo está en condiciones de
reanudar la marcha, reactivar los interruptores de bloqueo
automático del combustible y alimentación eléctrica (
para
versiones/países donde esté previsto)
tal como se indica
a continuación.
Si después de la colisión se advierte olor
a combustible o fugas en el sistema de
alimentación, no activar los interruptores para
evitar riesgos de incendio.
ATENCIÓN
Reactivación del interruptor de bloqueo del
combustible fig. 92
Para reactivar el interruptor de bloqueo de combustible
pulsar el botón A.
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 88

89
F0N0127mfig. 93
ADVERTENCIA En versiones distintas al bus escolar/
minibús, el botón B se sustituye por un fusible
específico; para sustituirlo acudir a un taller de la Red de
Asistencia Fiat.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
Antes de reactivar el interruptor de la
alimentación eléctrica comprobar con
atención que no haya fugas de combustible ni
daños en los componentes eléctricos (como los
faros).
ATENCIÓN
Antes de reactivar el interruptor de
bloqueo del combustible, comprobar que
no haya fugas de combustible ni daños en los
componentes eléctricos del vehículo (como los
faros).
ATENCIÓN
Reactivación del interruptor de bloqueo de la
alimentación eléctrica (bus escolar/minibús)
fig. 93
El interruptor está ubicado en el polo positivo de la
batería. Para reactivar el interruptor de la alimentación
eléctrica realizar las siguientes operaciones:
❒pulsar el botón A para reactivar el interruptor de
bloqueo del combustible;
❒pulsar el botón B para reactivar el interruptor de la
alimentación eléctrica.
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 89

90
CONOSCENZA
DEL VEICOLO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0049mfig. 94

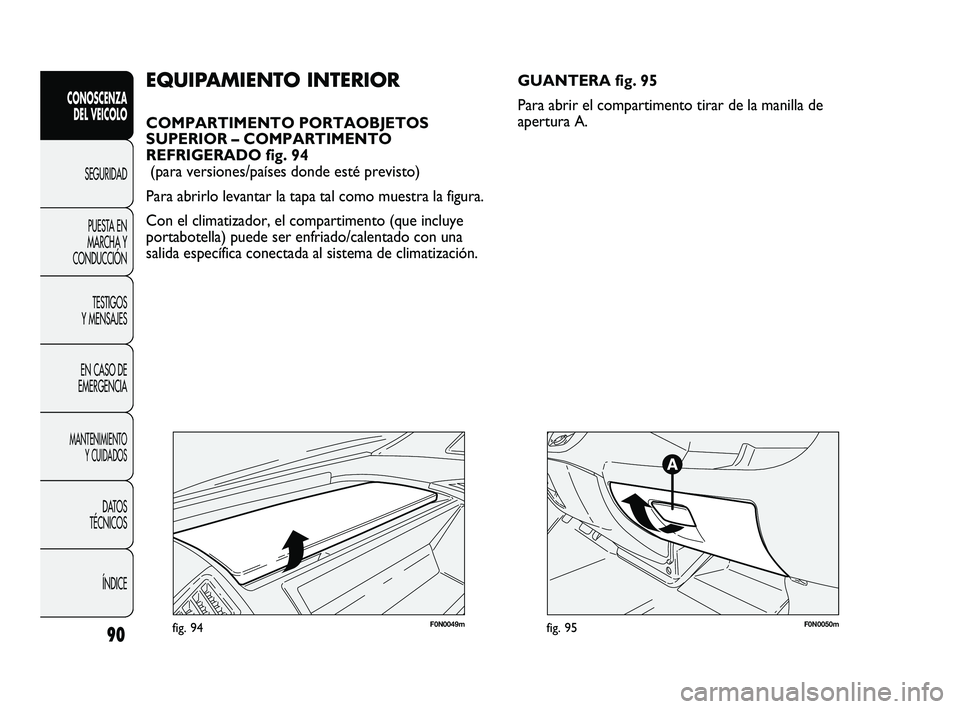

EQUIPAMIENTO INTERIOR
COMPARTIMENTO PORTAOBJETOS
SUPERIOR – COMPARTIMENTO
REFRIGERADO fig. 94
(para versiones/países donde esté previsto)
Para abrirlo levantar la tapa tal como muestra la figura.
Con el climatizador, el compartimento (que incluye
portabotella) puede ser enfriado/calentado con una
salida específica conectada al sistema de climatización.GUANTERA fig. 95
Para abrir el compartimento tirar de la manilla de
apertura A.
F0N0050mfig. 95
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 90

91
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0051mfig. 96

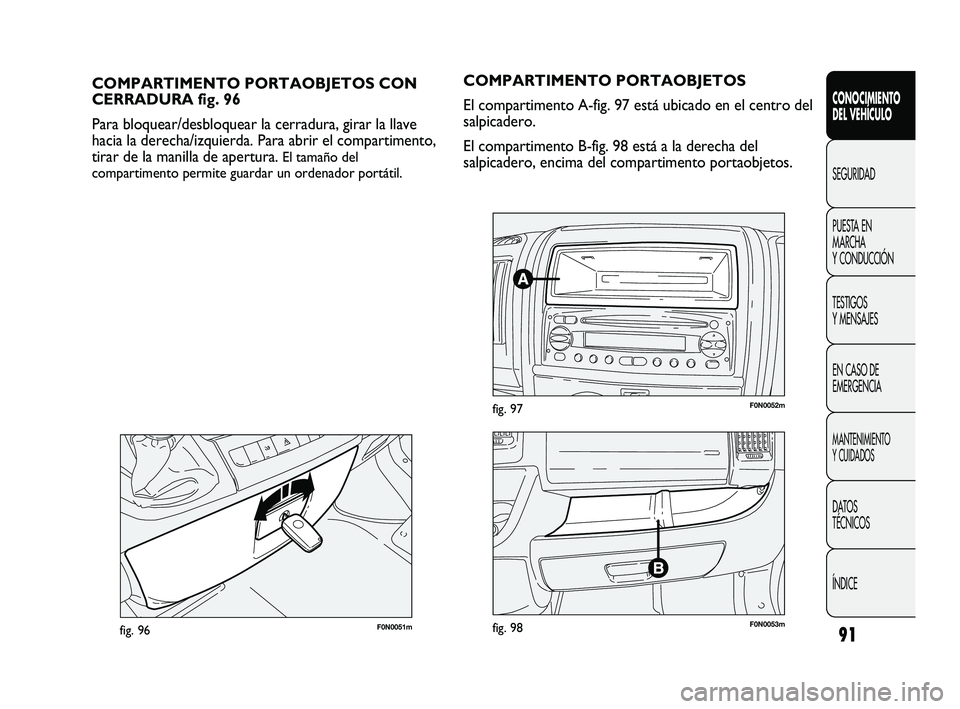

COMPARTIMENTO PORTAOBJETOS CON
CERRADURA fig. 96
Para bloquear/desbloquear la cerradura, girar la llave
hacia la derecha/izquierda. Para abrir el compartimento,
tirar de la manilla de apertura.
El tamaño del
compartimento permite guardar un ordenador portátil.
COMPARTIMENTO PORTAOBJETOS
El compartimento A-fig. 97 está ubicado en el centro del
salpicadero.
El compartimento B-fig. 98 está a la derecha del
salpicadero, encima del compartimento portaobjetos.
F0N0052mfig. 97
F0N0053mfig. 98
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 91

F0N0128mfig. 99F0N0134mfig. 100

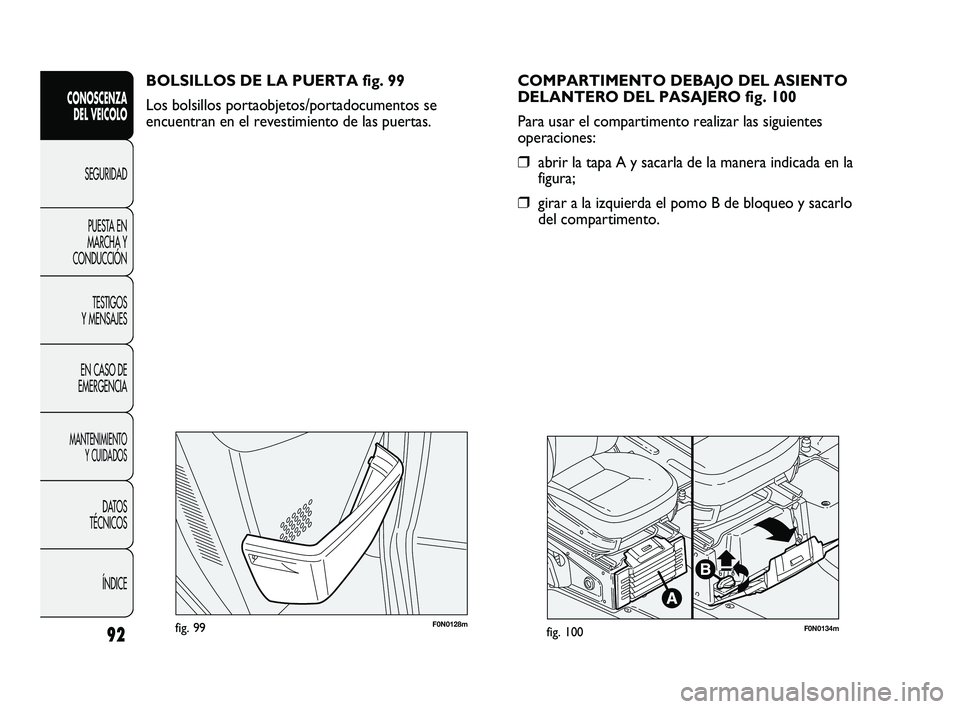

COMPARTIMENTO DEBAJO DEL ASIENTO
DELANTERO DEL PASAJERO fig. 100
Para usar el compartimento realizar las siguientes
operaciones:
❒abrir la tapa A y sacarla de la manera indicada en la
figura;
❒girar a la izquierda el pomo B de bloqueo y sacarlo
del compartimento.
92
CONOSCENZA
DEL VEICOLO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
BOLSILLOS DE LA PUERTA fig. 99
Los bolsillos portaobjetos/portadocumentos se
encuentran en el revestimiento de las puertas.
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 92

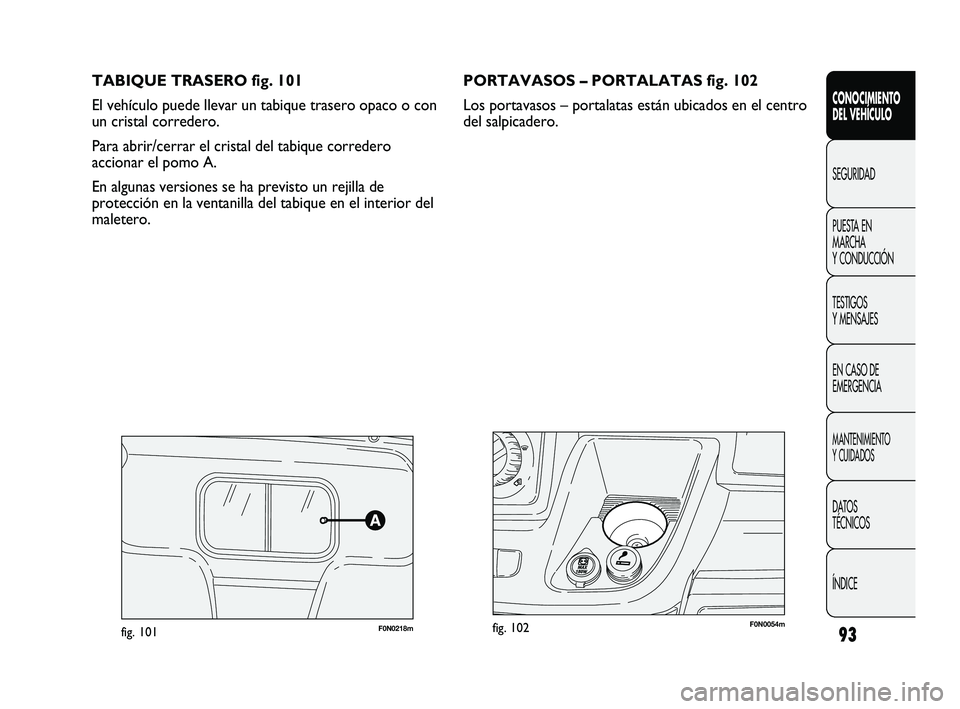

TABIQUE TRASERO fig. 101
El vehículo puede llevar un tabique trasero opaco o con
un cristal corredero.
Para abrir/cerrar el cristal del tabique corredero
accionar el pomo A.
En algunas versiones se ha previsto un rejilla de
protección en la ventanilla del tabique en el interior del
maletero.
F0N0218mfig. 101
PORTAVASOS – PORTALATAS fig. 102
Los portavasos – portalatas están ubicados en el centro
del salpicadero.
93
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0054mfig. 102
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 93

F0N0146mfig. 10494
CONOSCENZA
DEL VEICOLO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0055mfig. 103

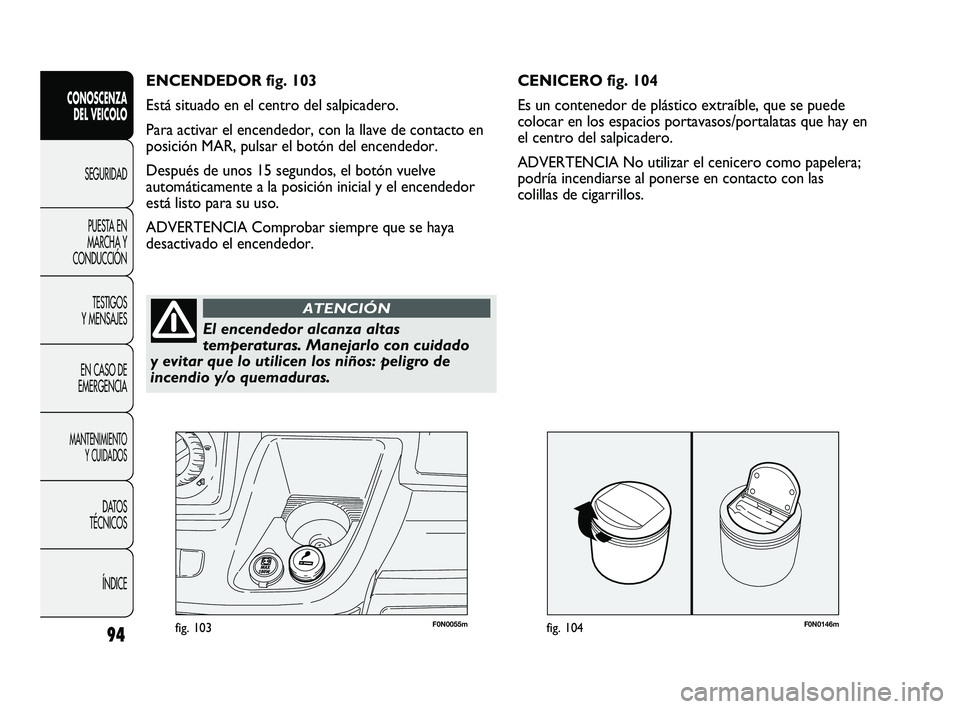

CENICERO fig. 104
Es un contenedor de plástico extraíble, que se puede
colocar en los espacios portavasos/portalatas que hay en
el centro del salpicadero.
ADVERTENCIA No utilizar el cenicero como papelera;
podría incendiarse al ponerse en contacto con las
colillas de cigarrillos. ENCENDEDOR fig. 103
Está situado en el centro del salpicadero.
Para activar el encendedor, con la llave de contacto en
posición MAR, pulsar el botón del encendedor.
Después de unos 15 segundos, el botón vuelve
automáticamente a la posición inicial y el encendedor
está listo para su uso.
ADVERTENCIA Comprobar siempre que se haya
desactivado el encendedor.
El encendedor alcanza altas
temperaturas. Manejarlo con cuidado
y evitar que lo utilicen los niños: peligro de
incendio y/o quemaduras.
ATENCIÓN
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 94

95
F0N0057mfig. 106F0N0056mfig. 105
SUN VISORS fig. 105
Están ubicadas a ambos lados del espejo retrovisor
interior.
Pueden estar orientadas frontal y lateralmente.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
TOMA DE CORRIENTE fig. 106
(para las versiones/países donde esté previsto)
La toma de corriente se encuentra en el salpicadero
central, al lado del encendedor.
Para utilizarla, abrir la tapa A.
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 95
