2009.5 Peugeot 308 SW BL Manual del propietario (in Spanish)

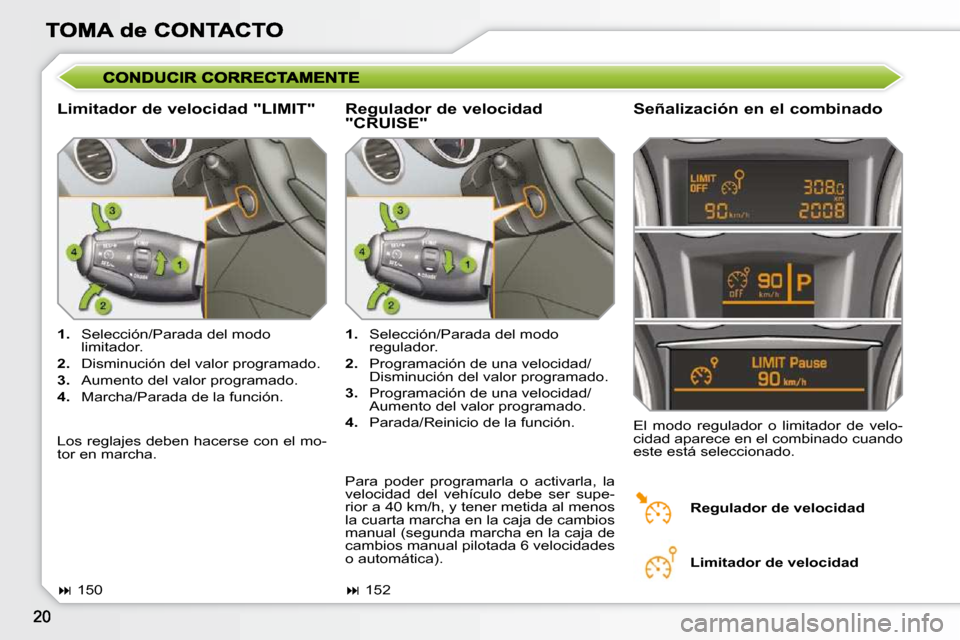

Limitador de velocidad "LIMIT" Señalización en el combinado

1. Selección/Parada del modo
limitador.

2. Disminución del valor programado.

3. Aumento del valor programado.

4. Marcha/Parada de la función.
El modo regulador o limitador de velo-
cidad aparece en el combinado cuando
este está seleccionado.

1. Selección/Parada del modo
regulador.

2. Programación de una velocidad/
Disminución del valor programado.

3. Programación de una velocidad/
Aumento del valor programado.

4. Parada/Reinicio de la función.
Regulador de velocidad
"CRUISE"
Regulador de velocidad
Limitador de velocidad

 152

 150 Para poder programarla o activarla, la
velocidad del vehículo debe ser supe-
rior a 40 km/h, y tener metida al menos
la cuarta marcha en la caja de cambios
manual (segunda marcha en la caja de
cambios manual pilotada 6 velocidades
o automática).
Los reglajes deben hacerse con el mo-
tor en marcha.

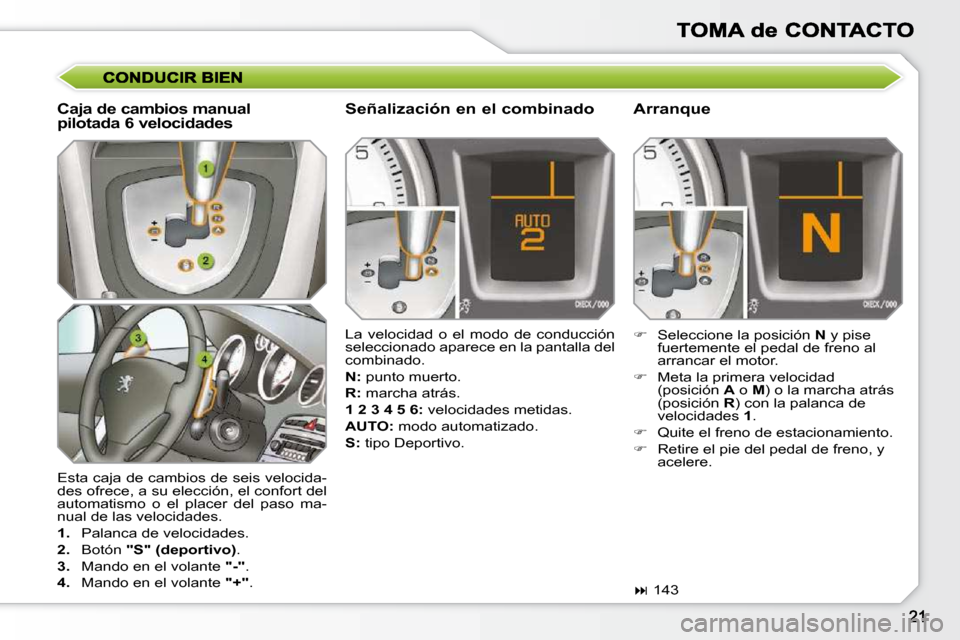

Esta caja de cambios de seis velocida-
des ofrece, a su elección, el confort del
automatismo o el placer del paso ma-
nual de las velocidades.

1. Palanca de velocidades.

2. Botón "S" (deportivo) .

3. Mando en el volante "-" .

4. Mando en el volante "+" . La velocidad o el modo de conducción
seleccionado aparece en la pantalla del
combinado.

N: punto muerto.

R: marcha atrás.

1 2 3 4 5 6: velocidades metidas.

AUTO: modo automatizado.

S: tipo Deportivo.
Señalización en el combinado

 Seleccione la posición N y pise
fuertemente el pedal de freno al
arrancar el motor.

 Meta la primera velocidad
(posición A o M ) o la marcha atrás
(posición R ) con la palanca de
velocidades 1 .

 Quite el freno de estacionamiento.

 Retire el pie del pedal de freno, y
acelere.
Arranque

 143
Caja de cambios manual
pilotada 6 velocidades

i
22
CONTROL de MARCHA

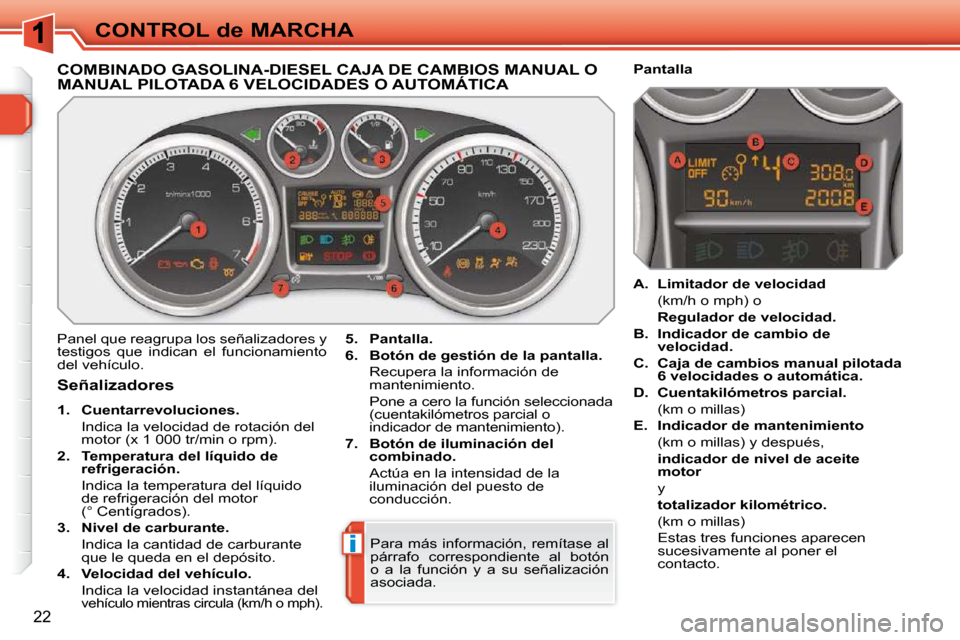

COMBINADO GASOLINA-DIESEL CAJA DE CAMBIOS MANUAL O MANUAL PILOTADA 6 VELOCIDADES O AUTOMÁTICA
Panel que reagrupa los señalizadores y
testigos que indican el funcionamiento
del vehículo.
5. Pantalla.

6. Botón de gestión de la pantalla.
Recupera la información de mantenimiento.
Pone a cero la función seleccionada (cuentakilómetros parcial o
indicador de mantenimiento).

7. Botón de iluminación del
combinado.
Actúa en la intensidad de la iluminación del puesto de
conducción.
Señalizadores

1. Cuentarrevoluciones.
Indica la velocidad de rotación del motor (x 1 000 tr/min o rpm).

2. Temperatura del líquido de
refrigeración.
Indica la temperatura del líquido de refrigeración del motor
(° Centígrados).

3. Nivel de carburante.
Indica la cantidad de carburante que le queda en el depósito.

4. Velocidad del vehículo.
Indica la velocidad instantánea del
vehículo mientras circula (km/h o mph).

A. Limitador de velocidad
(km/h o mph) o
Regulador de velocidad.

B. Indicador de cambio de
velocidad.

C. Caja de cambios manual pilotada
6 velocidades o automática.

D. Cuentakilómetros parcial.
(km o millas)

E. Indicador de mantenimiento
(km o millas) y después,
indicador de nivel de aceite
motor
y
totalizador kilométrico.
(km o millas)
Estas tres funciones aparecen sucesivamente al poner el
contacto.
Pantalla
Para más información, remítase al
párrafo correspondiente al botón
o a la función y a su señalización
asociada.

i
23
CONTROL de MARCHA

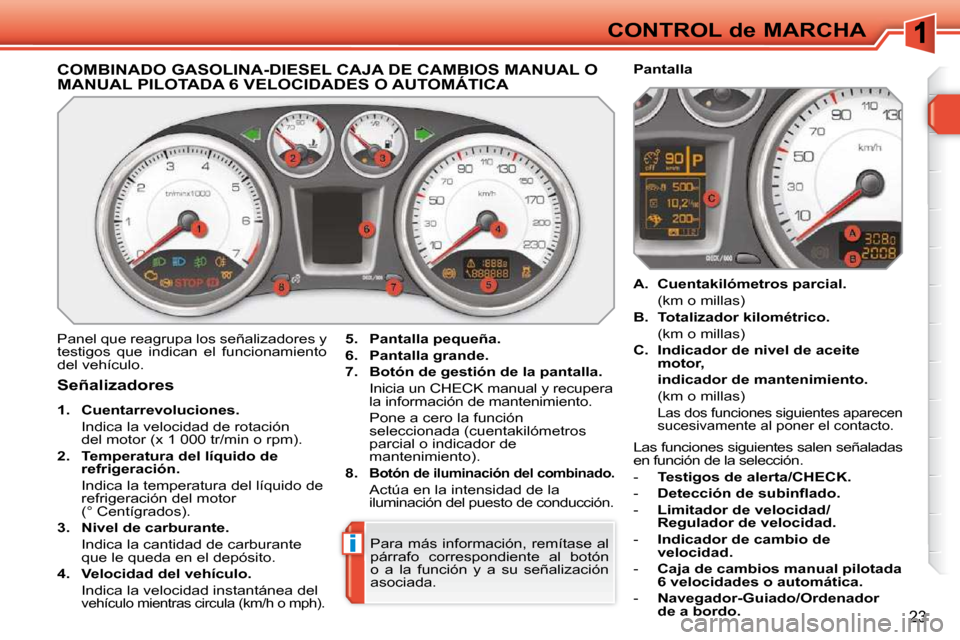

COMBINADO GASOLINA-DIESEL CAJA DE CAMBIOS MANUAL O MANUAL PILOTADA 6 VELOCIDADES O AUTOMÁTICA
Panel que reagrupa los señalizadores y
testigos que indican el funcionamiento
del vehículo.
5. Pantalla pequeña.

6. Pantalla grande.

7. Botón de gestión de la pantalla.
Inicia un CHECK manual y recupera la información de mantenimiento.
Pone a cero la función seleccionada (cuentakilómetros
parcial o indicador de
mantenimiento).

8.
Botón de iluminación del combinado.
Actúa en la intensidad de la
iluminación del puesto de conducción.
Señalizadores

1. Cuentarrevoluciones.
Indica la velocidad de rotación del motor (x 1 000 tr/min o rpm).

2. Temperatura del líquido de
refrigeración.
Indica la temperatura del líquido de refrigeración del motor
(° Centígrados).

3. Nivel de carburante.
Indica la cantidad de carburante que le queda en el depósito.

4. Velocidad del vehículo.
Indica la velocidad instantánea del
vehículo mientras circula (km/h o mph).
A. Cuentakilómetros parcial.
(km o millas)

B. Totalizador kilométrico.
(km o millas)

C. Indicador de nivel de aceite
motor,
indicador de mantenimiento.
(km o millas)

Las dos funciones siguientes aparecen
sucesivamente al poner el contacto.
Pantalla
Para más información, remítase al
párrafo correspondiente al botón
o a la función y a su señalización
asociada. Las funciones siguientes salen señaladas
en función de la selección.
-
Testigos de alerta/CHECK.
- Detección de subinfl ado.
- Limitador de velocidad/
Regulador de velocidad.
- Indicador de cambio de
velocidad.
- Caja de cambios manual pilotada
6 velocidades o automática.
- Navegador-Guiado/Ordenador
de a bordo.

i
24
CONTROL de MARCHA

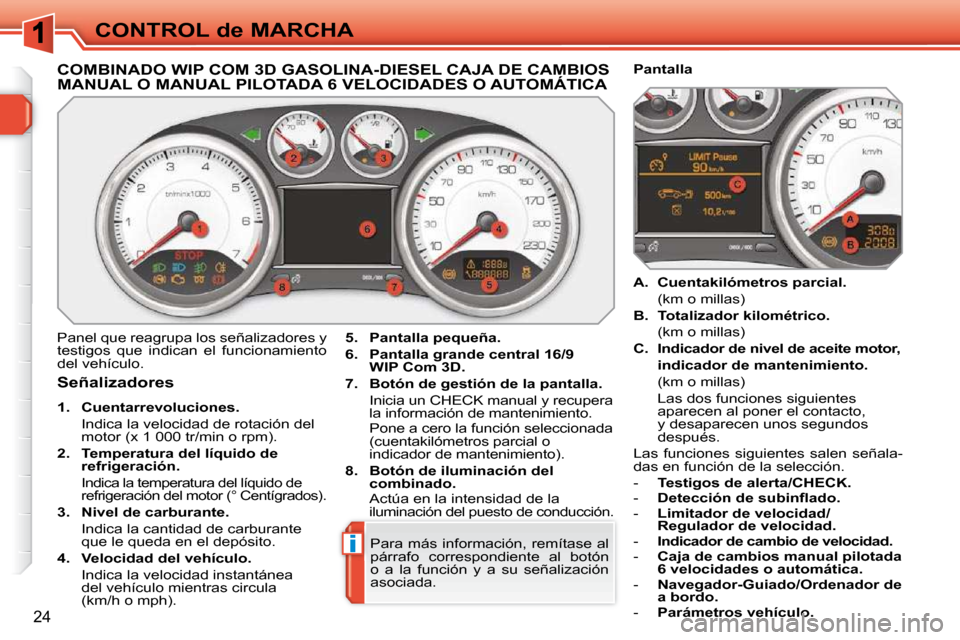

COMBINADO WIP COM 3D GASOLINA-DIESEL CAJA DE CAMBIOS MANUAL O MANUAL PILOTADA 6 VELOCIDADES O AUTOMÁTICA
Señalizadores

1. Cuentarrevoluciones.
Indica la velocidad de rotación del motor (x 1 000 tr/min o rpm).

2. Temperatura del líquido de
refrigeración.

Indica la temperatura del líquido de
refrigeración del motor (° Centígrados).

3. Nivel de carburante.
Indica la cantidad de carburante que le queda en el depósito.

4. Velocidad del vehículo.
Indica la velocidad instantánea del vehículo mientras circula
(km/h o mph).
A. Cuentakilómetros parcial.
(km o millas)

B. Totalizador kilométrico.
(km o millas)

C. Indicador de nivel de aceite motor,
indicador de mantenimiento.
(km o millas)
Las dos funciones siguientes aparecen al poner el contacto,
y desaparecen unos segundos
después.
Las funciones siguientes salen señala-
das en función de la selección.
- Testigos de alerta/CHECK.
- Detección de subinfl ado.
- Limitador de velocidad/
Regulador de velocidad.
- Indicador de cambio de velocidad.
- Caja de cambios manual pilotada
6 velocidades o automática.
- Navegador-Guiado/Ordenador de
a bordo.
- Parámetros vehículo.
Panel que reagrupa los señalizadores y
testigos que indican el funcionamiento
del vehículo. Pantalla

5. Pantalla pequeña.

6. Pantalla grande central 16/9
WIP Com 3D
.

7. Botón de gestión de la pantalla.
Inicia un CHECK manual y recupera la información de mantenimiento.
Pone a cero la función seleccionada (cuentakilómetros parcial o
indicador de mantenimiento).

8. Botón de iluminación del
combinado.
Actúa en la intensidad de la iluminación del puesto de conducción.
Para más información, remítase al
párrafo correspondiente al botón
o a la función y a su señalización
asociada.

i
25
CONTROL de MARCHA * Según destino.

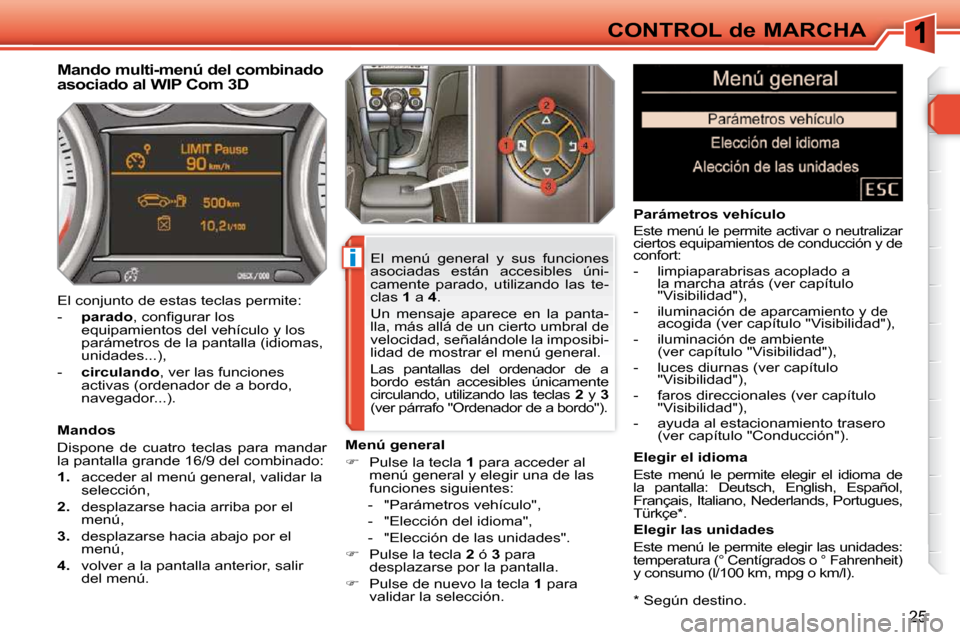

Mando multi-menú del combinado
asociado al WIP Com 3D
Mandos
Dispone de cuatro teclas para mandar
la pantalla grande 16/9 del combinado:

1. acceder al menú general, validar la
selección,

2. desplazarse hacia arriba por el
menú,

3. desplazarse hacia abajo por el
menú,

4. volver a la pantalla anterior, salir
del menú. Menú general

 Pulse la tecla 1 para acceder al
menú general y elegir una de las
funciones siguientes:
- "Parámetros vehículo",
- "Elección del idioma",
- "Elección de las unidades".

 Pulse la tecla 2 ó 3 para
desplazarse por la pantalla.

 Pulse de nuevo la tecla 1 para
validar la selección. El menú general y sus funciones
asociadas están accesibles úni-
camente parado, utilizando las te-
clas
1 a 4 .
Un mensaje aparece en la panta-
lla, más allá de un cierto umbral de
velocidad, señalándole la imposibi-
lidad de mostrar el menú general.
Las pantallas del ordenador de a
bordo están accesibles únicamente
circulando, utilizando las teclas 2 y 3
(ver párrafo "Ordenador de a bordo").
El conjunto de estas teclas permite:
-
parado , confi gurar los
equipamientos del vehículo y los
parámetros de la pantalla (idiomas,
unidades...),
- circulando , ver las funciones
activas (ordenador de a bordo,
navegador...).
Parámetros vehículo
Este menú le permite activar o neutralizar
ciertos equipamientos de conducción y de
confort:
- limpiaparabrisas acoplado a la marcha atrás (ver capítulo
"Visibilidad"),
- iluminación de aparcamiento y de acogida (ver capítulo "Visibilidad"),
- iluminación de ambiente (ver capítulo "Visibilidad"),
- luces diurnas (ver capítulo "Visibilidad"),
- faros direccionales (ver capítulo "Visibilidad"),
- ayuda al estacionamiento trasero (ver capítulo "Conducción").
Elegir el idioma
Este menú le permite elegir el idioma de
la pantalla: Deutsch, English, Español,
Français, Italiano, Nederlands, Portugues,
Türkçe * .
Elegir las unidades
Este menú le permite elegir las unidades:
temperatura (° Centígrados o ° Fahrenheit)
y consumo (l/100 km, mpg o km/l).

!
26
CONTROL de MARCHA

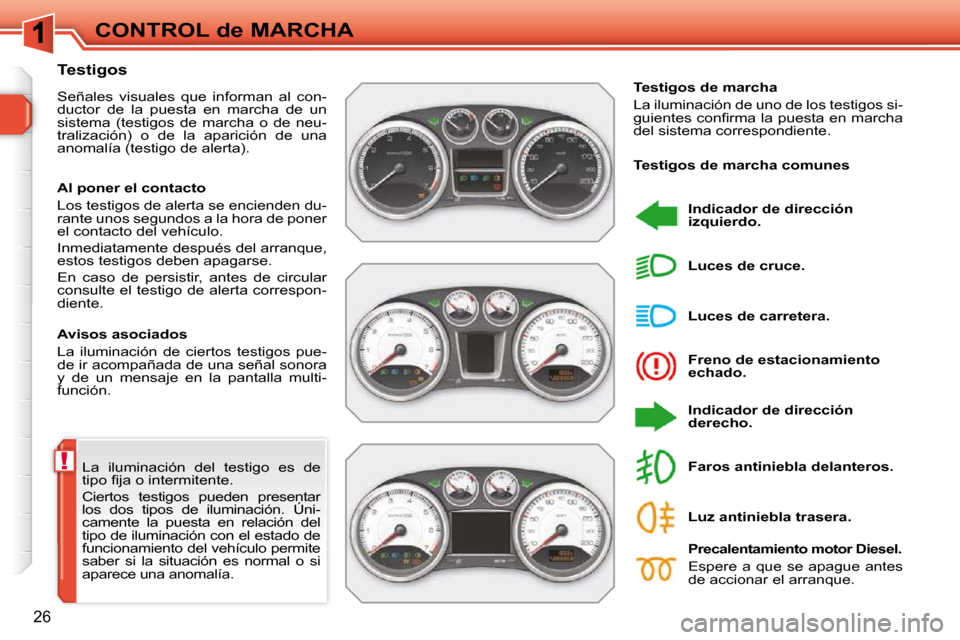

La iluminación del testigo es de
tipo fi ja o intermitente.
Ciertos testigos pueden presentar
los dos tipos de iluminación. Úni-
camente la puesta en relación del
tipo de iluminación con el estado de
funcionamiento del vehículo permite
saber si la situación es normal o si
aparece una anomalía.
Testigos
Señales visuales que informan al con-
ductor de la puesta en marcha de un
sistema (testigos de marcha o de neu-
tralización) o de la aparición de una
anomalía (testigo de alerta).
Avisos asociados
La iluminación de ciertos testigos pue-
de ir acompañada de una señal sonora
y de un mensaje en la pantalla multi-
función.
Testigos de marcha
La iluminación de uno de los testigos si-
guientes confi rma la puesta en marcha
del sistema correspondiente.
Indicador de dirección
izquierdo.
Freno de estacionamiento
echado.
Indicador de dirección
derecho.
Luces de carretera.
Luces de cruce.

Precalentamiento motor Diesel.
Espere a que se apague antes
de accionar el arranque.
Faros antiniebla delanteros.
Al poner el contacto
Los testigos de alerta se encienden du-
rante unos segundos a la hora de poner
el contacto del vehículo.
Inmediatamente después del arranque,
estos testigos deben apagarse.
En caso de persistir, antes de circular
consulte el testigo de alerta correspon-
diente.
Testigos de marcha comunes
Luz antiniebla trasera.

27
CONTROL de MARCHA
Pie en el freno.
Pise el pedal de freno para
arrancar el motor con la caja
de cambios manual pilotada
6 velocidades o automática.

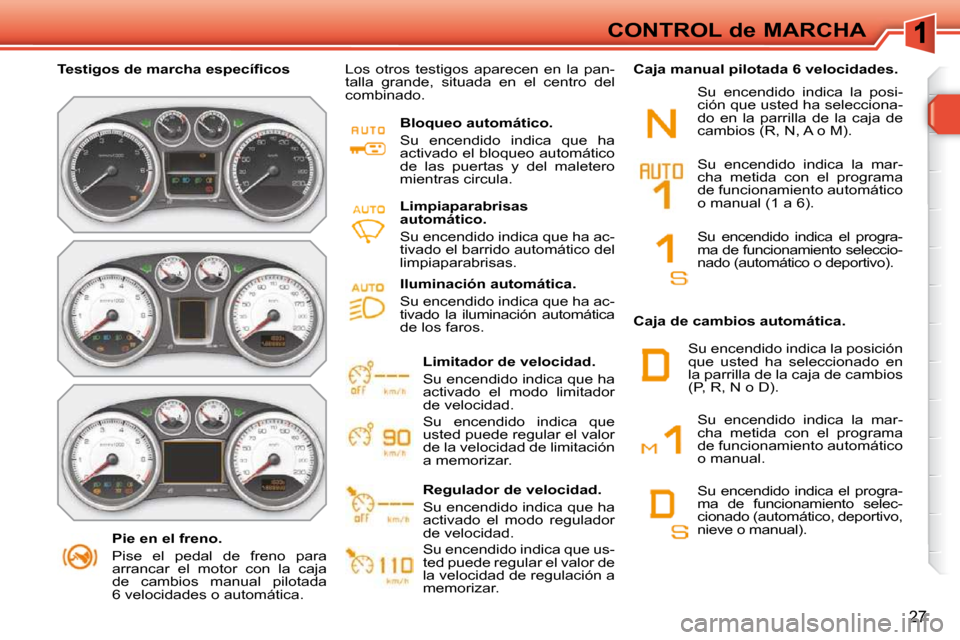

Testigos de marcha específi cos
Los otros testigos aparecen en la pan-
talla grande, situada en el centro del
combinado.
Bloqueo automático.
Su encendido indica que ha
activado el bloqueo automático
de las puertas y del maletero
mientras circula.
Limitador de velocidad.
Su encendido indica que ha
activado el modo limitador
de velocidad.
Su encendido indica que
usted puede regular el valor
de la velocidad de limitación
a memorizar.
Regulador de velocidad.
Su encendido indica que ha
activado el modo regulador
de velocidad.
Su encendido indica que us-
ted puede regular el valor de
la velocidad de regulación a
memorizar. Caja de cambios automática.
Su encendido indica la posi-
ción que usted ha selecciona-
do en la parrilla de la caja de
cambios (R, N, A o M).
Limpiaparabrisas
automático.
Su encendido indica que ha ac-
tivado el barrido automático del
limpiaparabrisas.
Iluminación automática.
Su encendido indica que ha ac-
tivado la iluminación automática
de los faros. Su encendido indica la mar-
cha metida con el programa
de funcionamiento automático
o manual (1 a 6).
Su encendido indica el progra-
ma de funcionamiento seleccio-
nado (automático o deportivo).
Su encendido indica la mar-
cha metida con el programa
de funcionamiento automático
o manual.
Su encendido indica el progra-
ma de funcionamiento selec-
cionado (automático, deportivo,
nieve o manual).
Caja manual pilotada 6 velocidades.
Su encendido indica la posición
que usted ha seleccionado en
la parrilla de la caja de cambios
(P, R, N o D).
