2009.5 Peugeot 308 SW BL Manual del propietario (in Spanish)

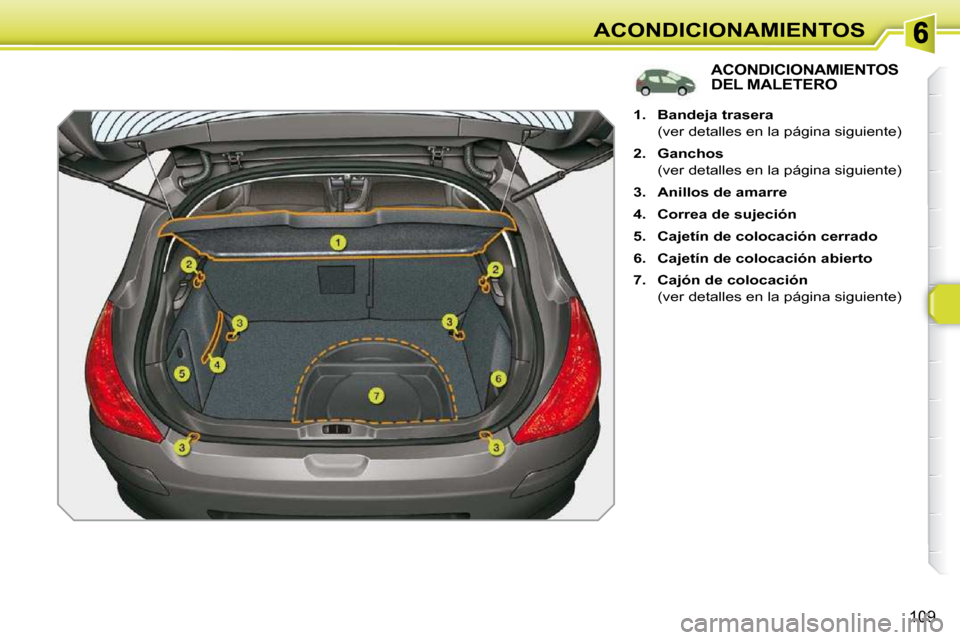

109
ACONDICIONAMIENTOS
ACONDICIONAMIENTOS DEL MALETERO

1. Bandeja trasera
(ver detalles en la página siguiente)

2. Ganchos
(ver detalles en la página siguiente)

3. Anillos de amarre

4. Correa de sujeción

5. Cajetín de colocación cerrado

6. Cajetín de colocación abierto

7. Cajón de colocación
(ver detalles en la página siguiente)

i

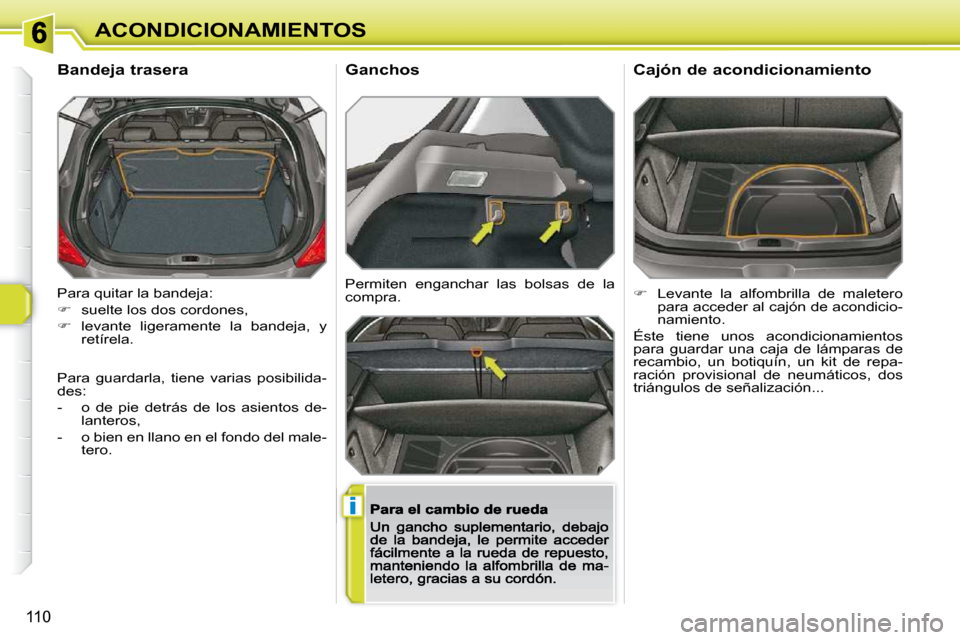

110
ACONDICIONAMIENTOS
Para quitar la bandeja:

 suelte los dos cordones,

 levante ligeramente la bandeja, y
retírela.
Bandeja trasera
Permiten enganchar las bolsas de la compra.
Ganchos
Para guardarla, tiene varias posibilida-
des:
- o de pie detrás de los asientos de- lanteros,
- o bien en llano en el fondo del male- tero.
 Levante la alfombrilla de maletero
para acceder al cajón de acondicio-
namiento.
Éste tiene unos acondicionamientos
para guardar una caja de lámparas de
recambio, un botiquín, un kit de repa-
ración provisional de neumáticos, dos
triángulos de señalización...
Cajón de acondicionamiento

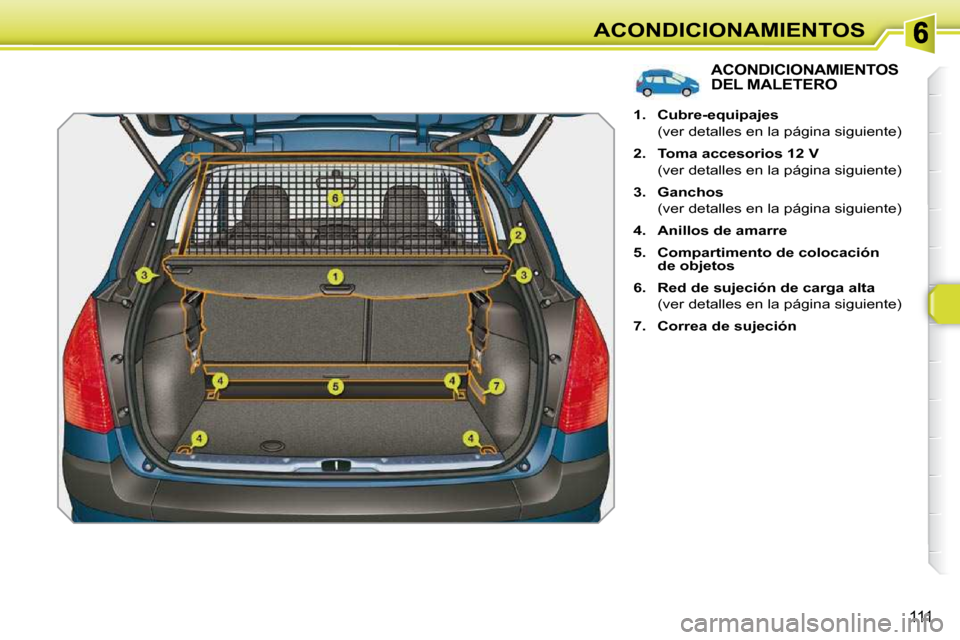

111
ACONDICIONAMIENTOS
ACONDICIONAMIENTOS DEL MALETERO

1. Cubre-equipajes
(ver detalles en la página siguiente)

2. Toma accesorios 12 V
(ver detalles en la página siguiente)

3. Ganchos
(ver detalles en la página siguiente)

4. Anillos de amarre

5. Compartimento de colocación
de objetos

6. Red de sujeción de carga alta
(ver detalles en la página siguiente)

7. Correa de sujeción

i

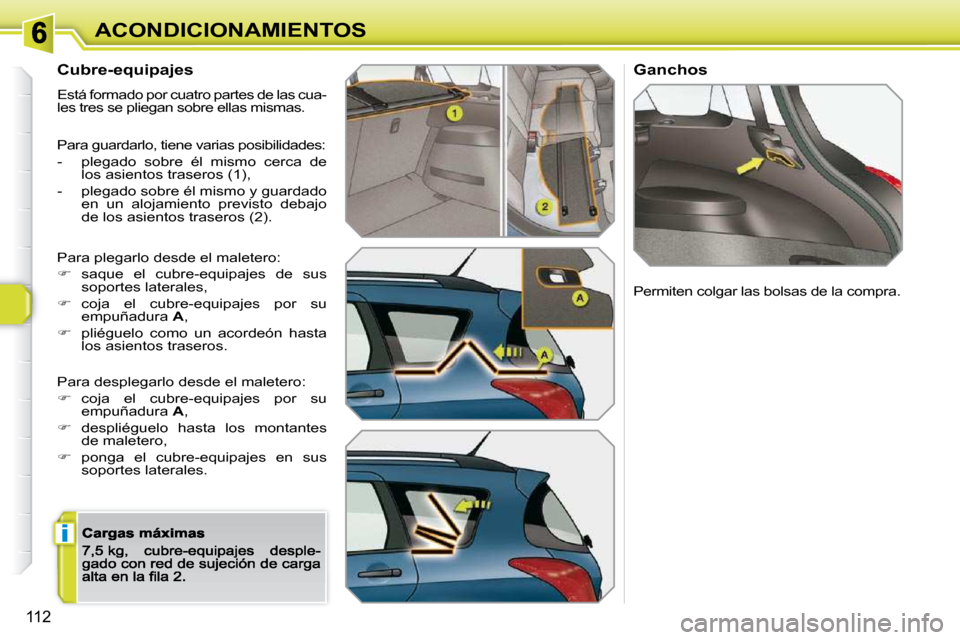

112
ACONDICIONAMIENTOS
Cubre-equipajes
Está formado por cuatro partes de las cua-
les tres se pliegan sobre ellas mismas.
Para guardarlo, tiene varias posibilidades:
- plegado sobre él mismo cerca de los asientos traseros (1),
- plegado sobre él mismo y guardado en un alojamiento previsto debajo de los asientos traseros (2).
Para plegarlo desde el maletero:
 saque el cubre-equipajes de sus soportes laterales,
 coja el cubre-equipajes por su empuñadura A ,
 pliéguelo como un acordeón hasta los asientos traseros.
Para desplegarlo desde el maletero:
 coja el cubre-equipajes por su empuñadura A ,
 despliéguelo hasta los montantes de maletero,
 ponga el cubre-equipajes en sus soportes laterales.
Ganchos
Permiten colgar las bolsas de la compra.

i
i

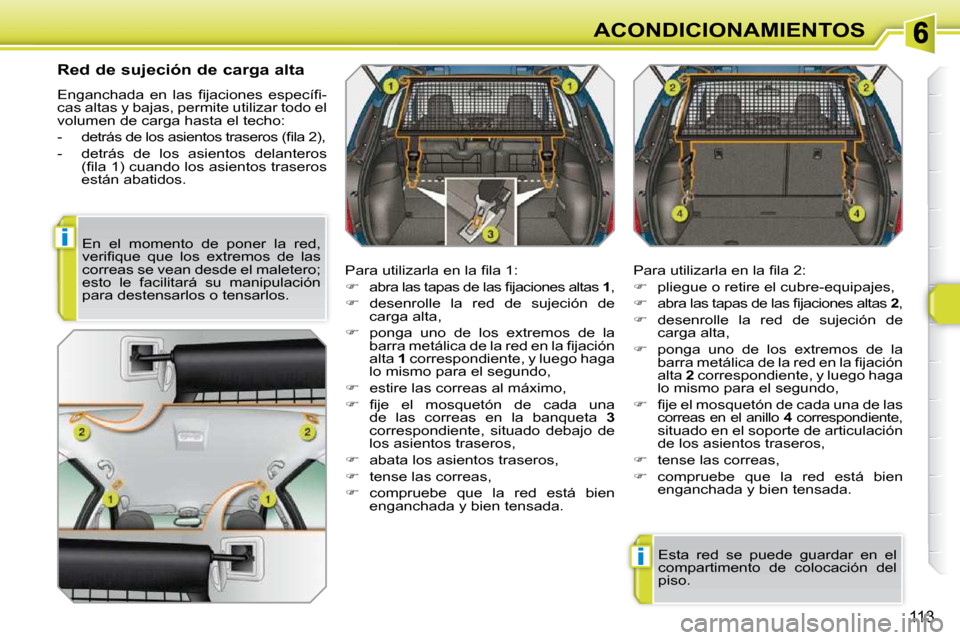

113
ACONDICIONAMIENTOS
Red de sujeción de carga alta
Enganchada en las fi jaciones específi -
cas altas y bajas, permite utilizar todo el
volumen de carga hasta el techo:
- detrás de los asientos traseros (fi la 2),
- detrás de los asientos delanteros (fi la 1) cuando los asientos traseros
están abatidos.
Para utilizarla en la fi la 1:


abra las tapas de las fi jaciones altas 1 ,

 desenrolle la red de sujeción de
carga alta,

 ponga uno de los extremos de la
barra metálica de la red en la fi jación
alta 1 correspondiente, y luego haga
lo mismo para el segundo,

 estire las correas al máximo,

 fi je el mosquetón de cada una
de las correas en la banqueta 3
correspondiente, situado debajo de
los asientos traseros,

 abata los asientos traseros,

 tense las correas,

 compruebe que la red está bien
enganchada y bien tensada. Para utilizarla en la fi la 2:

 pliegue o retire el cubre-equipajes,

 abra las tapas de las fi jaciones altas 2 ,

 desenrolle la red de sujeción de
carga alta,

 ponga uno de los extremos de la
barra metálica de la red en la fi jación
alta 2 correspondiente, y luego haga
lo mismo para el segundo,

 fi je el mosquetón de cada una de las
correas en el anillo 4 correspondiente, situado en el soporte de articulación
de los asientos traseros,

 tense las correas,

 compruebe que la red está bien
enganchada y bien tensada.
En el momento de poner la red,
verifi que que los extremos de las
correas se vean desde el maletero;
esto le facilitará su manipulación
para destensarlos o tensarlos.
Esta red se puede guardar en el
compartimento de colocación del
piso.

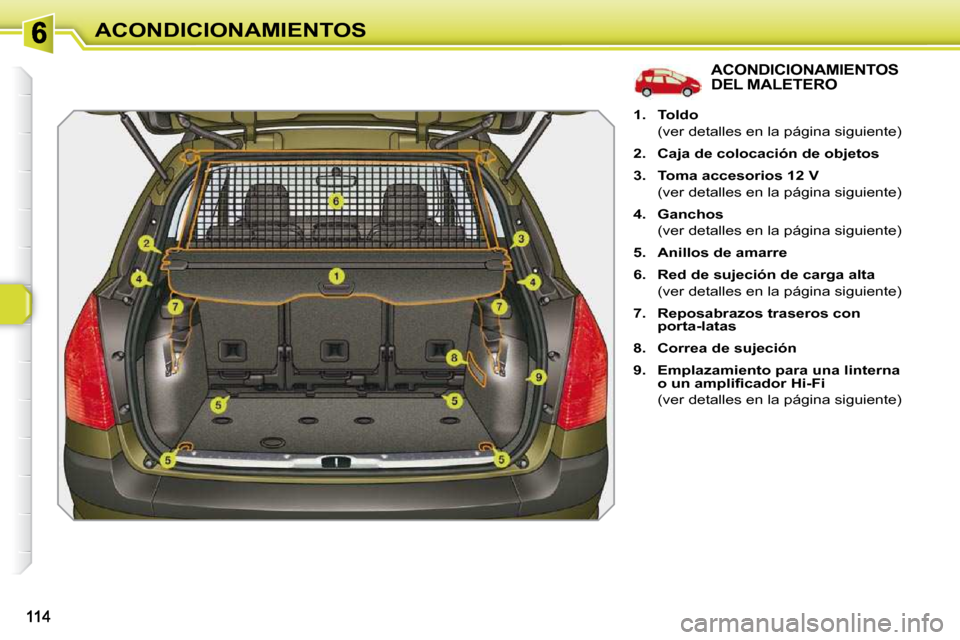

ACONDICIONAMIENTOS
ACONDICIONAMIENTOS DEL MALETERO

1. Toldo
(ver detalles en la página siguiente)

2. Caja de colocación de objetos

3. Toma accesorios 12 V
(ver detalles en la página siguiente)

4. Ganchos
(ver detalles en la página siguiente)

5. Anillos de amarre

6. Red de sujeción de carga alta
(ver detalles en la página siguiente)

7. Reposabrazos traseros con
porta-latas

8. Correa de sujeción

9. Emplazamiento para una linterna
o un amplifi cador Hi-Fi
(ver detalles en la página siguiente)

i

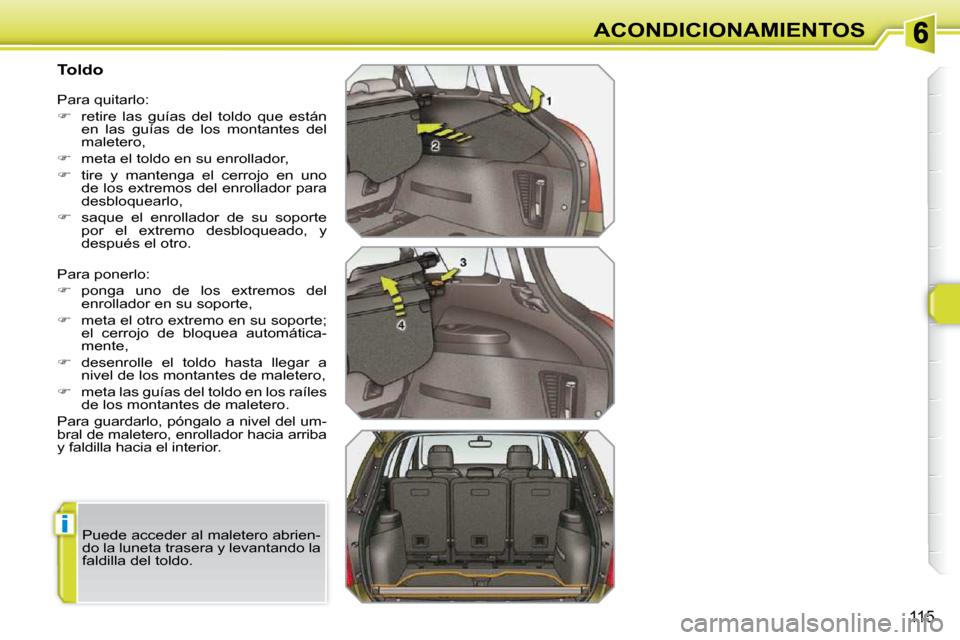

115
ACONDICIONAMIENTOS
Toldo
Para ponerlo:

 ponga uno de los extremos del
enrollador en su soporte,

 meta el otro extremo en su soporte;
el cerrojo de bloquea automática-
mente,

 desenrolle el toldo hasta llegar a
nivel de los montantes de maletero,

 meta las guías del toldo en los raíles
de los montantes de maletero.
Para guardarlo, póngalo a nivel del um-
bral de maletero, enrollador hacia arriba
y faldilla hacia el interior.
Para quitarlo:

 retire las guías del toldo que están
en las guías de los montantes del
maletero,

 meta el toldo en su enrollador,

 tire y mantenga el cerrojo en uno
de los extremos del enrollador para
desbloquearlo,

 saque el enrollador de su soporte
por el extremo desbloqueado, y
después el otro.
Puede acceder al maletero abrien-
do la luneta trasera y levantando la
faldilla del toldo.

i

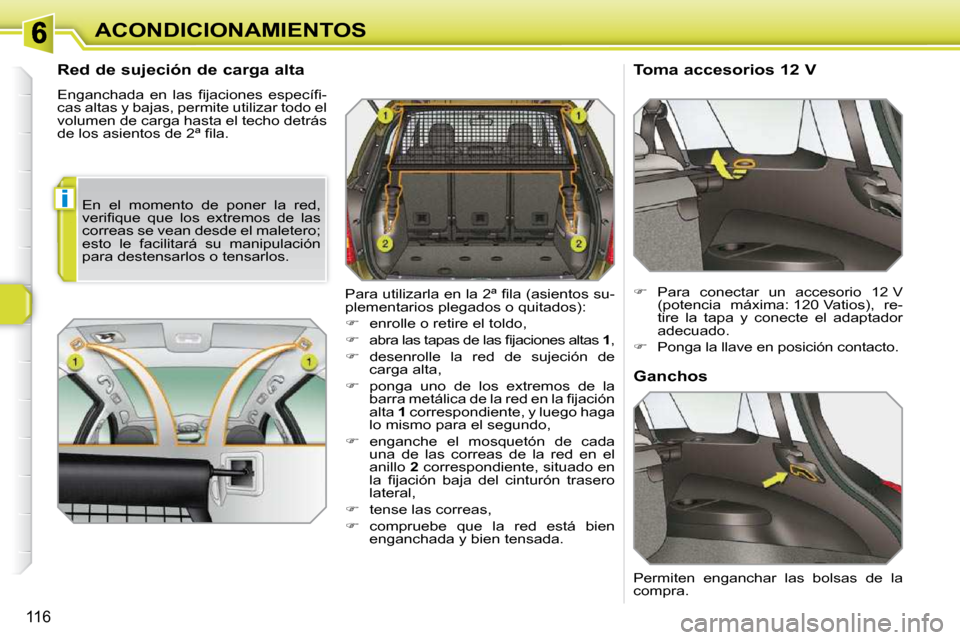

116
ACONDICIONAMIENTOS
Red de sujeción de carga alta
Enganchada en las fi jaciones específi -
cas altas y bajas, permite utilizar todo el
volumen de carga hasta el techo detrás
de los asientos de 2ª fi la. Toma accesorios 12 V

 Para conectar un accesorio 12 V
(potencia máxima: 120 Vatios), re-
tire la tapa y conecte el adaptador
adecuado.

 Ponga la llave en posición contacto.
Para utilizarla en la 2ª fi la (asientos su-
plementarios plegados o quitados):

 enrolle o retire el toldo,


abra las tapas de las fi jaciones altas 1 ,

 desenrolle la red de sujeción de
carga alta,

 ponga uno de los extremos de la
barra metálica de la red en la fi jación
alta 1 correspondiente, y luego haga
lo mismo para el segundo,

 enganche el mosquetón de cada
una de las correas de la red en el
anillo 2 correspondiente, situado en
la fi jación baja del cinturón trasero
lateral,

 tense las correas,

 compruebe que la red está bien
enganchada y bien tensada. Ganchos
Permiten enganchar las bolsas de la
compra.
En el momento de poner la red,
verifi que que los extremos de las
correas se vean desde el maletero;
esto le facilitará su manipulación
para destensarlos o tensarlos.
