2009.5 Peugeot 308 SW BL Manual del propietario (in Spanish)

11
i
!
179
INFORMACIÓN PRÁCTICA

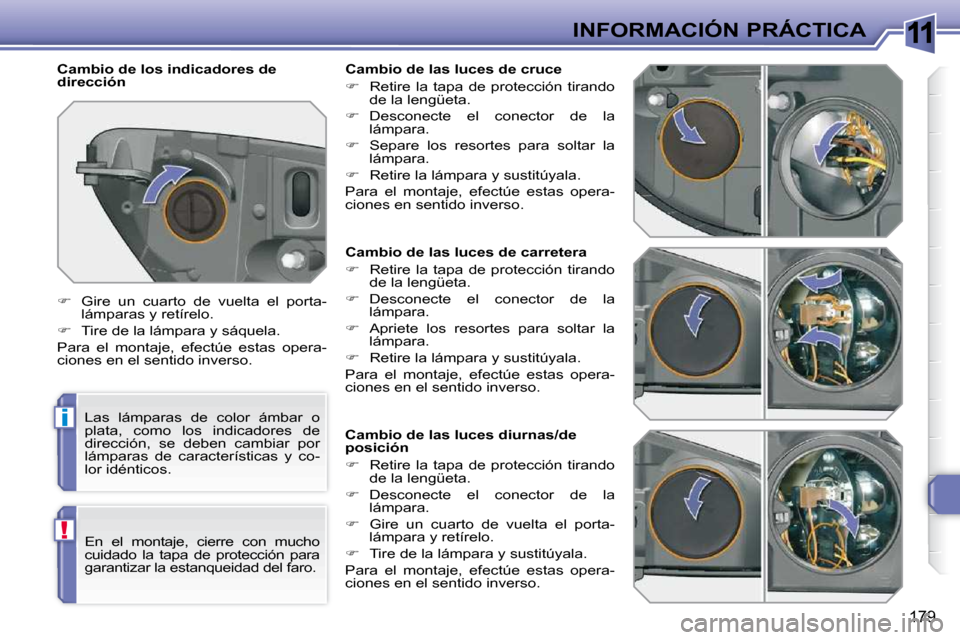

Cambio de las luces de carretera

 Retire la tapa de protección tirando
de la lengüeta.

 Desconecte el conector de la
lámpara.

 Apriete los resortes para soltar la
lámpara.

 Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces diurnas/de
posición

 Retire la tapa de protección tirando
de la lengüeta.

 Desconecte el conector de la
lámpara.

 Gire un cuarto de vuelta el porta-
lámpara y retírelo.

 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce

 Retire la tapa de protección tirando
de la lengüeta.

 Desconecte el conector de la
lámpara.

 Separe los resortes para soltar la
lámpara.

 Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Cambio de los indicadores de
dirección

 Gire un cuarto de vuelta el porta-
lámparas y retírelo.

 Tire de la lámpara y sáquela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Las lámparas de color ámbar o
plata, como los indicadores de
dirección, se deben cambiar por
lámparas de características y co-
lor idénticos.
En el montaje, cierre con mucho
cuidado la tapa de protección para
garantizar la estanqueidad del faro.

11
180

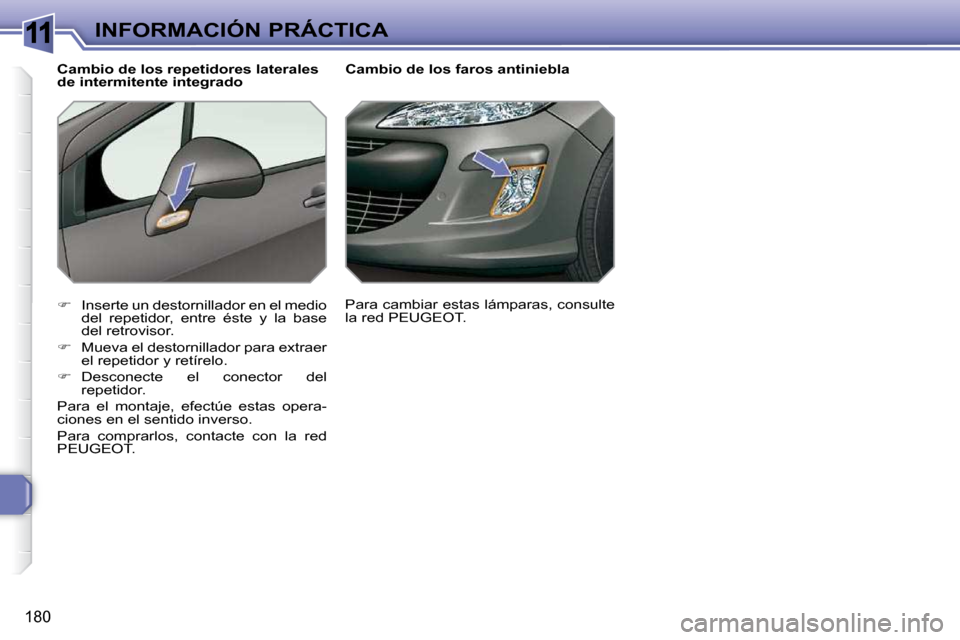

INFORMACIÓN PRÁCTICA Cambio de los faros antiniebla

 Inserte un destornillador en el medio
del repetidor, entre éste y la base
del retrovisor.

 Mueva el destornillador para extraer
el repetidor y retírelo.

 Desconecte el conector del
repetidor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlos, contacte con la red
PEUGEOT.
Cambio de los repetidores laterales
de intermitente integrado
Para cambiar estas lámparas, consulte
la red PEUGEOT.

11
i
181
INFORMACIÓN PRÁCTICA

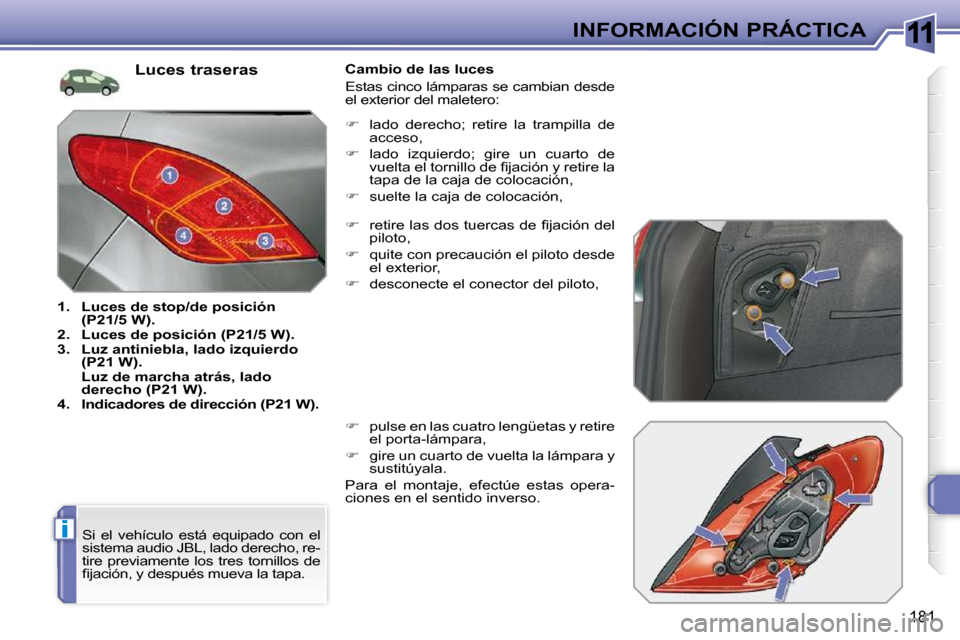

Luces traseras

1. Luces de stop/de posición
(P21/5 W).

2. Luces de posición (P21/5 W).

3. Luz antiniebla, lado izquierdo
(P21 W).
Luz de marcha atrás, lado
derecho (P21 W).

4. Indicadores de dirección (P21 W). Cambio de las luces
Estas cinco lámparas se cambian desde
el exterior del maletero:

 retire las dos tuercas de fi jación del
piloto,

 quite con precaución el piloto desde
el exterior,

 desconecte el conector del piloto,

 pulse en las cuatro lengüetas y retire
el porta-lámpara,

 gire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Si el vehículo está equipado con el
sistema audio JBL, lado derecho, re-
tire previamente los tres tornillos de
fi jación, y después mueva la tapa.
 lado derecho; retire la trampilla de
acceso,

 lado izquierdo; gire un cuarto de
vuelta el tornillo de fi jación y retire la
tapa de la caja de colocación,

 suelte la caja de colocación,

11
182
INFORMACIÓN PRÁCTICA

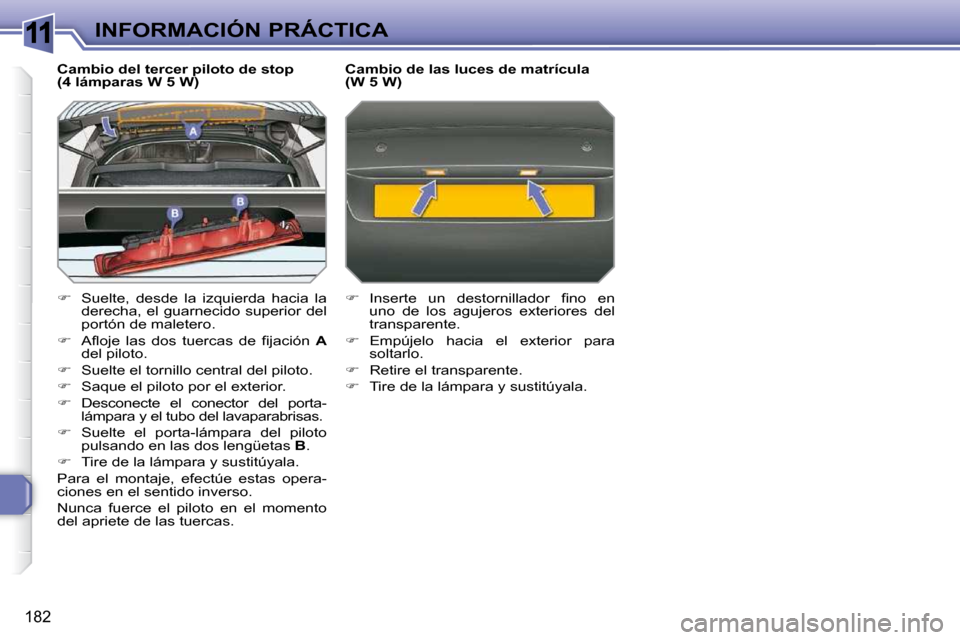

Cambio del tercer piloto de stop
(4 lámparas W 5 W)

 Suelte, desde la izquierda hacia la
derecha, el guarnecido superior del
portón de maletero.

 Afl oje las dos tuercas de fi jación A
del piloto.

 Suelte el tornillo central del piloto.

 Saque el piloto por el exterior.

 Desconecte el conector del porta-
lámpara y el tubo del lavaparabrisas.

 Suelte el porta-lámpara del piloto
pulsando en las dos lengüetas B .

 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Nunca fuerce el piloto en el momento
del apriete de las tuercas. Cambio de las luces de matrícula
(W 5 W)

 Inserte un destornillador fi no en
uno de los agujeros exteriores del
transparente.

 Empújelo hacia el exterior para
soltarlo.

 Retire el transparente.

 Tire de la lámpara y sustitúyala.

11
183
INFORMACIÓN PRÁCTICA

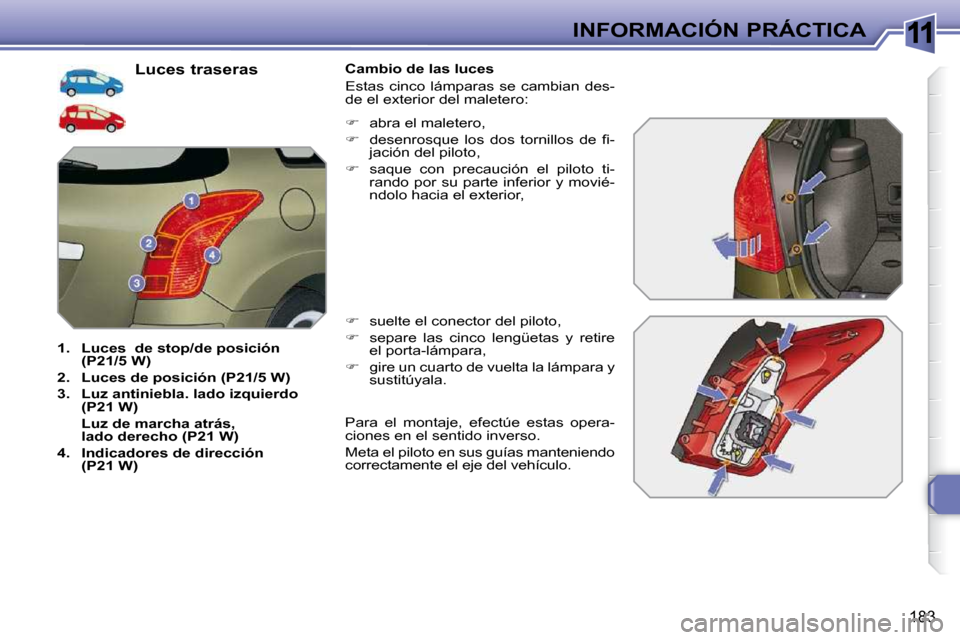

Luces traseras

1. Luces de stop/de posición
(P21/5 W)

2. Luces de posición (P21/5 W)

3. Luz antiniebla. lado izquierdo
(P21 W)
Luz de marcha atrás,
lado derecho (P21 W)

4. Indicadores de dirección
(P21 W) Cambio de las luces
Estas cinco lámparas se cambian des-
de el exterior del maletero:

 suelte el conector del piloto,

 separe las cinco lengüetas y retire
el porta-lámpara,

 gire un cuarto de vuelta la lámpara y
sustitúyala.

 abra el maletero,

 desenrosque los dos tornillos de fi -
jación del piloto,

 saque con precaución el piloto ti-
rando por su parte inferior y movié-
ndolo hacia el exterior,
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Meta el piloto en sus guías manteniendo
correctamente el eje del vehículo.

11
184
INFORMACIÓN PRÁCTICA

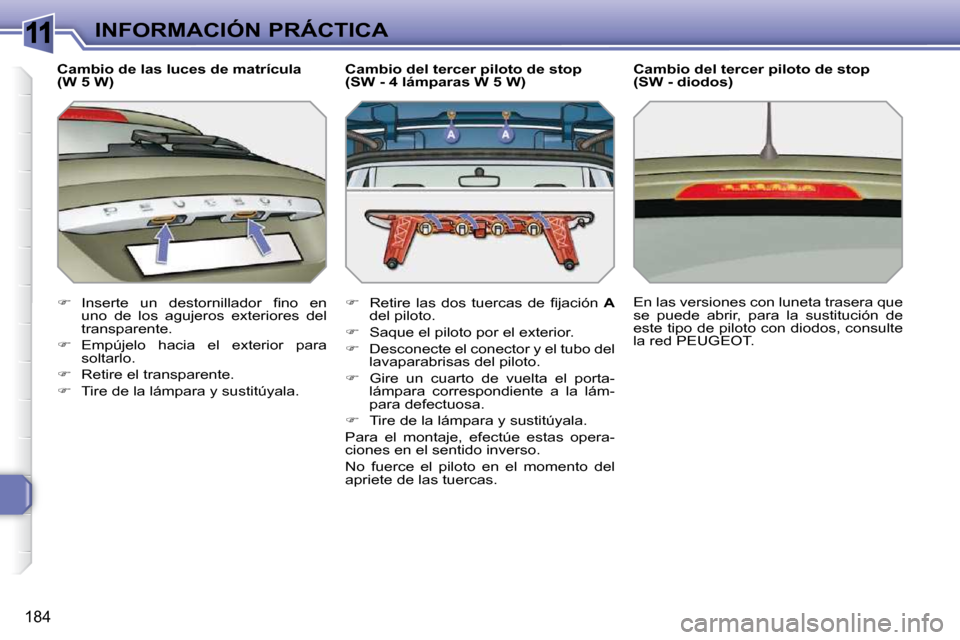

Cambio de las luces de matrícula
(W 5 W)

 Inserte un destornillador fi no en
uno de los agujeros exteriores del
transparente.

 Empújelo hacia el exterior para
soltarlo.

 Retire el transparente.

 Tire de la lámpara y sustitúyala. Cambio del tercer piloto de stop
(SW - 4 lámparas W 5 W)

 Retire las dos tuercas de fi jación A
del piloto.

 Saque el piloto por el exterior.

 Desconecte el conector y el tubo del
lavaparabrisas del piloto.

 Gire un cuarto de vuelta el porta-
lámpara correspondiente a la lám-
para defectuosa.

 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
No fuerce el piloto en el momento del
apriete de las tuercas. Cambio del tercer piloto de stop
(SW - diodos)
En las versiones con luneta trasera que
se puede abrir, para la sustitución de
este tipo de piloto con diodos, consulte
la red PEUGEOT .

11
!
i
185
INFORMACIÓN PRÁCTICA PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
sionados para la reparación de su
vehículo o los disfuncionamientos
que resultasen de la instalación
de accesorios auxiliares no sumi-
nistrados, no recomendados por
PEUGEOT y no instalados según
sus prescripciones, en particular
cuando el consumo del conjunto
de los aparatos conectados sobre-
pasa los 10 miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico de su vehículo
está concebido para funcionar con
los equipamientos de serie u op-
cionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en su vehículo, consulte en la red
PEUGEOT.
CAMBIO DE UN FUSIBLE
Acceso a los utillajes
La pinza de extracción y los fusibles de
recambio están instalados en la parte
de atrás de la tapa de la caja de fusibles
de panel de instrumentos.
Para acceder a ellos:

 gire el tornillo un cuarto de vuelta
hacia la izquierda,

 suelte la tapa tirando de la parte
superior derecha,

 retire completamente la tapa,

 retire la pinza. Sustitución de un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.

 Encuentre el fusible defectuoso
mirando el estado de su fi lamento.

 Utilice la pinza especial para extraer
el fusible de su alojamiento.

 Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente.

 Compruebe la correspondencia
entre el número grabado en la caja,
la intensidad grabada encima y las
siguientes tablas.
Bueno Malo

11INFORMACIÓN PRÁCTICA

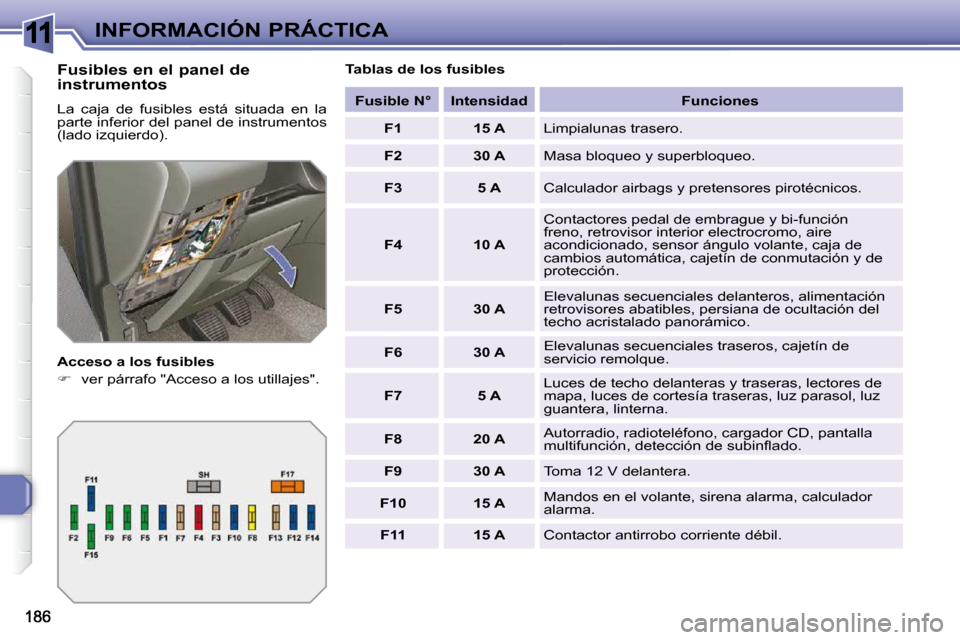

Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
(lado izquierdo).
Acceso a los fusibles

 ver párrafo "Acceso a los utillajes". Tablas de los fusibles

Fusible N° Intensidad Funciones

F1 15 A Limpialunas trasero.

F2 30 A Masa bloqueo y superbloqueo.

F3 5 A Calculador airbags y pretensores pirotécnicos.

F4 10 A Contactores pedal de embrague y bi-función
freno, retrovisor interior electrocromo, aire
acondicionado, sensor ángulo volante, caja de
cambios automática, cajetín de conmutación y de
protección.

F5 30 A Elevalunas secuenciales delanteros, alimentación
retrovisores abatibles, persiana de ocultación del
techo acristalado panorámico.

F6 30 A Elevalunas secuenciales traseros, cajetín de
servicio remolque.

F7 5 A Luces de techo delanteras y traseras, lectores de
mapa, luces de cortesía traseras, luz parasol, luz
guantera, linterna.

F8 20 A Autorradio, radioteléfono, cargador CD, pantalla
multifunción, detección de subinfl ado.

F9 30 A Toma 12 V delantera.

F10 15 A Mandos en el volante, sirena alarma, calculador
alarma.

F11 15 A Contactor antirrobo corriente débil.
