2009.5 Peugeot 308 SW BL Manual del propietario (in Spanish)

i
i
155
CONDUCCIÓN

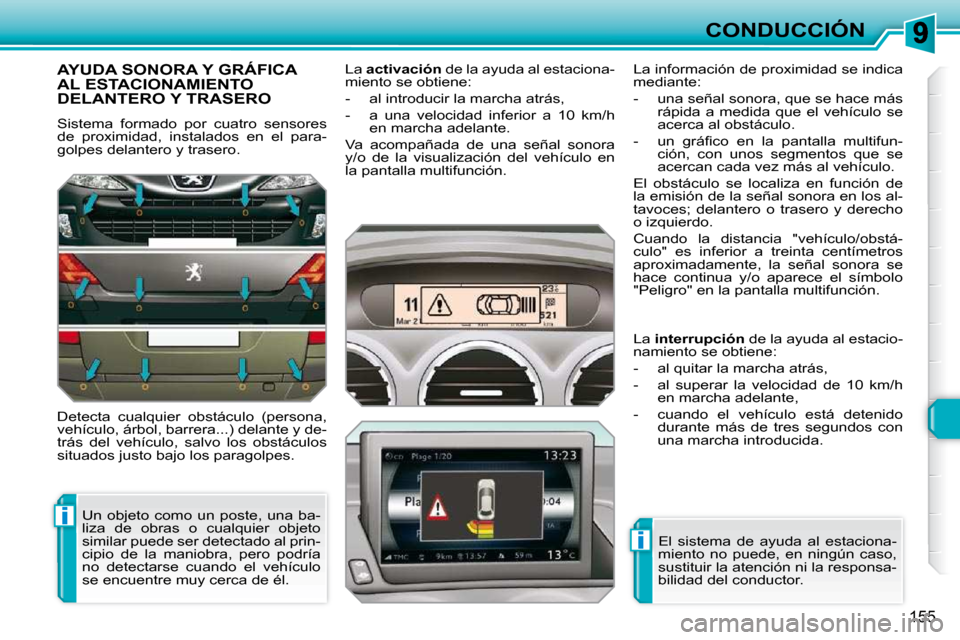

AYUDA SONORA Y GRÁFICA AL ESTACIONAMIENTO DELANTERO Y TRASERO
Sistema formado por cuatro sensores
de proximidad, instalados en el para-
golpes delantero y trasero.
Detecta cualquier obstáculo (persona,
vehículo, árbol, barrera...) delante y de-
trás del vehículo, salvo los obstáculos
situados justo bajo los paragolpes. La
activación de la ayuda al estaciona-
miento se obtiene:
- al introducir la marcha atrás,
- a una velocidad inferior a 10 km/h en marcha adelante.
Va acompañada de una señal sonora
y/o de la visualización del vehículo en
la pantalla multifunción.
Un objeto como un poste, una ba-
liza de obras o cualquier objeto
similar puede ser detectado al prin-
cipio de la maniobra, pero podría
no detectarse cuando el vehículo
se encuentre muy cerca de él. La información de proximidad se indica
mediante:
- una señal sonora, que se hace más
rápida a medida que el vehículo se
acerca al obstáculo.
- un gráfi co en la pantalla multifun- ción, con unos segmentos que se
acercan cada vez más al vehículo.
El obstáculo se localiza en función de
la emisión de la señal sonora en los al-
tavoces; delantero o trasero y derecho
o izquierdo.
Cuando la distancia "vehículo/obstá-
culo" es inferior a treinta centímetros
aproximadamente, la señal sonora se
hace continua y/o aparece el símbolo
"Peligro" en la pantalla multifunción.
El sistema de ayuda al estaciona-
miento no puede, en ningún caso,
sustituir la atención ni la responsa-
bilidad del conductor.
La
interrupción de la ayuda al estacio-
namiento se obtiene:
- al quitar la marcha atrás,
- al superar la velocidad de 10 km/h en marcha adelante,
- cuando el vehículo está detenido durante más de tres segundos con
una marcha introducida.

i
i
156
CONDUCCIÓN

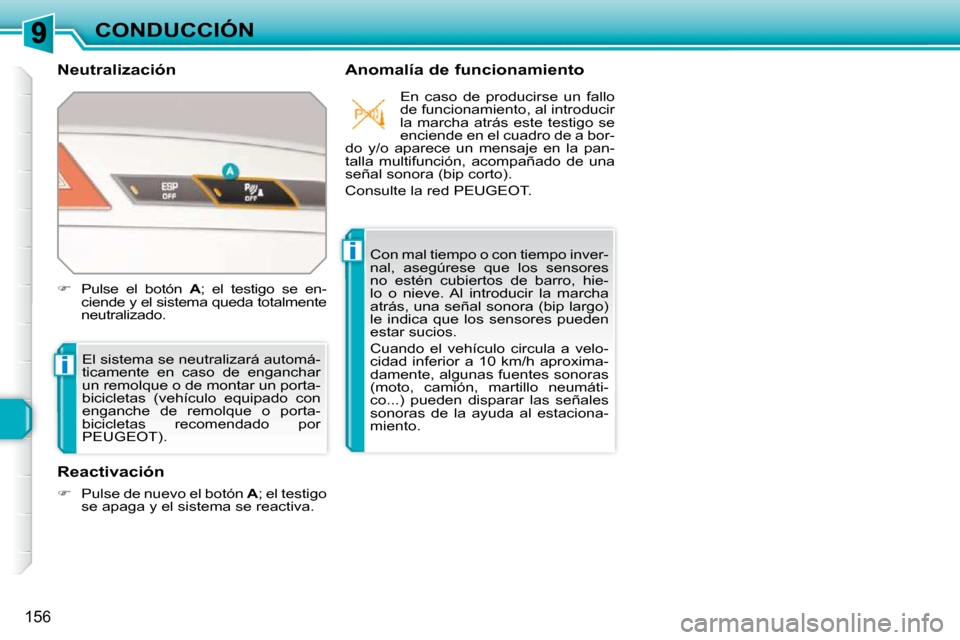

Neutralización Anomalía de funcionamiento
El sistema se neutralizará automá-
ticamente en caso de enganchar
un remolque o de montar un porta-
bicicletas (vehículo equipado con
enganche de remolque o porta-
bicicletas recomendado por
PEUGEOT).
Reactivación

 Pulse el botón A ; el testigo se en-
ciende y el sistema queda totalmente
neutralizado. Con mal tiempo o con tiempo inver-
nal, asegúrese que los sensores
no estén cubiertos de barro, hie-
lo o nieve. Al introducir la marcha
atrás, una señal sonora (bip largo)
le indica que los sensores pueden
estar sucios.
Cuando el vehículo circula a velo-
cidad inferior a 10 km/h aproxima-
damente, algunas fuentes sonoras
(moto, camión, martillo neumáti-
co...) pueden disparar las señales
sonoras de la ayuda al estaciona-
miento. En caso de producirse un fallo
de funcionamiento, al introducir
la marcha atrás este testigo se
enciende en el cuadro de a bor-
do y/o aparece un mensaje en la pan-
talla multifunción, acompañado de una
señal sonora (bip corto).
Consulte la red PEUGEOT.

 Pulse de nuevo el botón A ; el testigo
se apaga y el sistema se reactiva.

10
i
!
158
VERIFICACIONES

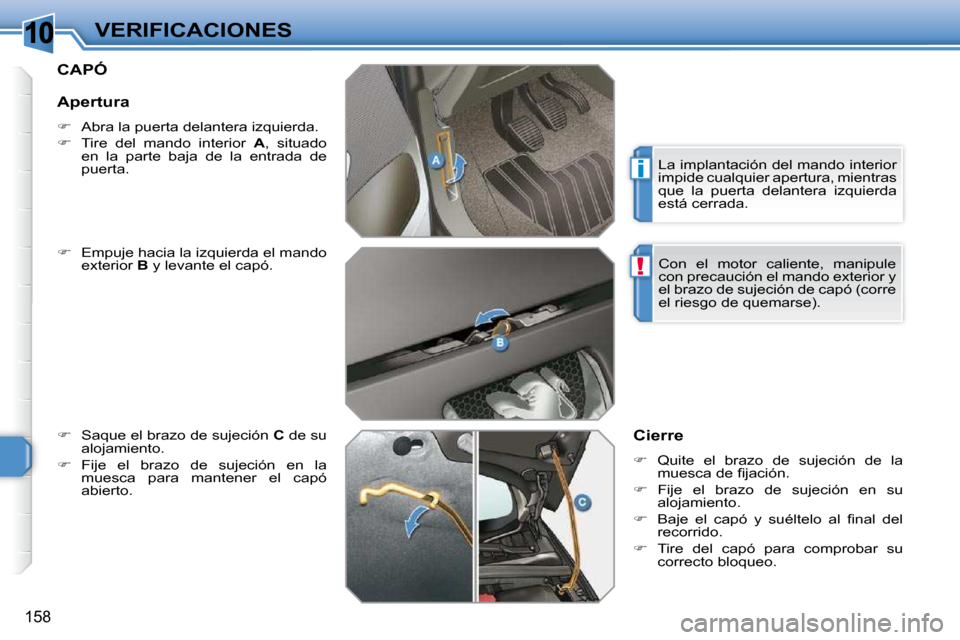

CAPÓ

 Empuje hacia la izquierda el mando
exterior B y levante el capó.

 Saque el brazo de sujeción C de su
alojamiento.

 Fije el brazo de sujeción en la
muesca para mantener el capó
abierto. Cierre

 Quite el brazo de sujeción de la
muesca de fi jación.

 Fije el brazo de sujeción en su
alojamiento.

 Baje el capó y suéltelo al fi nal del
recorrido.

 Tire del capó para comprobar su
correcto bloqueo.
Apertura

 Abra la puerta delantera izquierda.

 Tire del mando interior A , situado
en la parte baja de la entrada de
puerta. La implantación del mando interior
impide cualquier apertura, mientras
que la puerta delantera izquierda
está cerrada.
Con el motor caliente, manipule
con precaución el mando exterior y
el brazo de sujeción de capó (corre
el riesgo de quemarse).

10
ii
159
VERIFICACIONES

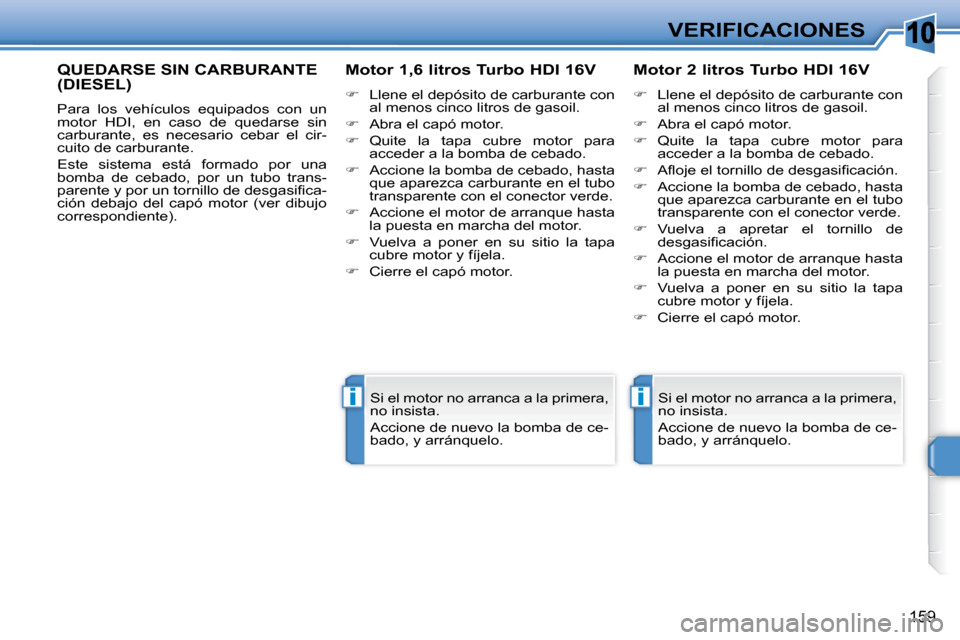

QUEDARSE SIN CARBURANTE (DIESEL)
Para los vehículos equipados con un
motor HDI, en caso de quedarse sin
carburante, es necesario cebar el cir-
cuito de carburante.
Este sistema está formado por una
bomba de cebado, por un tubo trans-
parente y por un tornillo de desgasifi ca-
ción debajo del capó motor (ver dibujo
correspondiente). Motor 1,6 litros Turbo HDI 16V

 Llene el depósito de carburante con
al menos cinco litros de gasoil.

 Abra el capó motor.

 Quite la tapa cubre motor para
acceder a la bomba de cebado.

 Accione la bomba de cebado, hasta
que aparezca carburante en el tubo
transparente con el conector verde.

 Accione el motor de arranque hasta
la puesta en marcha del motor.

 Vuelva a poner en su sitio la tapa
cubre motor y fíjela.

 Cierre el capó motor. Motor 2 litros Turbo HDI 16V

 Llene el depósito de carburante con
al menos cinco litros de gasoil.

 Abra el capó motor.

 Quite la tapa cubre motor para
acceder a la bomba de cebado.

 Afl oje el tornillo de desgasifi cación.

 Accione la bomba de cebado, hasta
que aparezca carburante en el tubo
transparente con el conector verde.

 Vuelva a apretar el tornillo de
desgasifi cación.

 Accione el motor de arranque hasta
la puesta en marcha del motor.

 Vuelva a poner en su sitio la tapa
cubre motor y fíjela.

 Cierre el capó motor.
Si el motor no arranca a la primera,
no insista.
Accione de nuevo la bomba de ce-
bado, y arránquelo. Si el motor no arranca a la primera,
no insista.
Accione de nuevo la bomba de ce-
bado, y arránquelo.

10
160
VERIFICACIONES

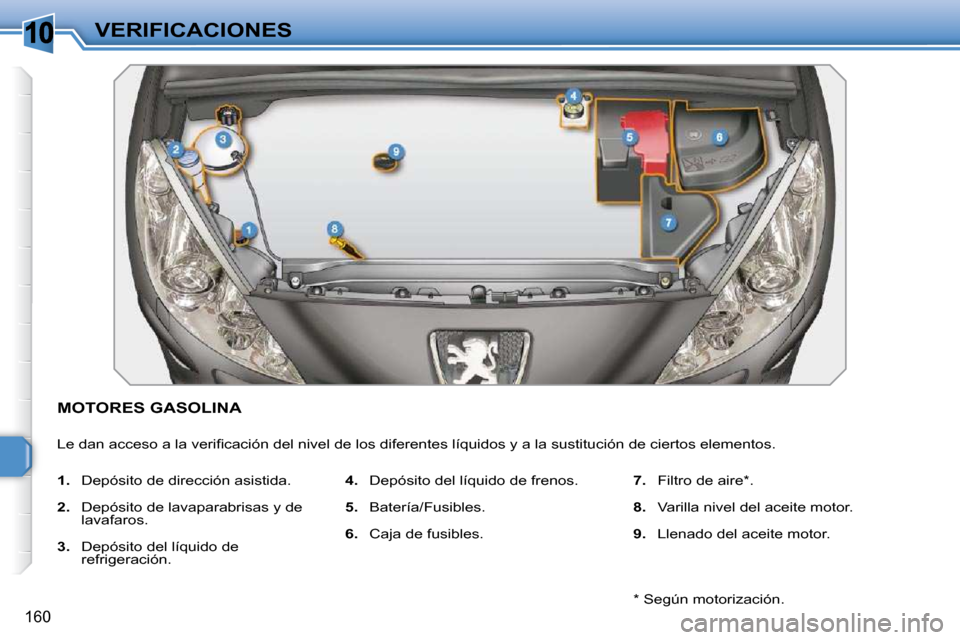

MOTORES GASOLINA
Le dan acceso a la verifi cación del nivel de los diferentes líquidos y a la sustitución de ciertos elementos.

1. Depósito de dirección asistida.

2. Depósito de lavaparabrisas y de
lavafaros.

3. Depósito del líquido de
refrigeración.
4. Depósito del líquido de frenos.

5. Batería/Fusibles.

6. Caja de fusibles.
7. Filtro de aire * .

8. Varilla nivel del aceite motor.

9. Llenado del aceite motor.
* Según motorización.

10
161
VERIFICACIONES

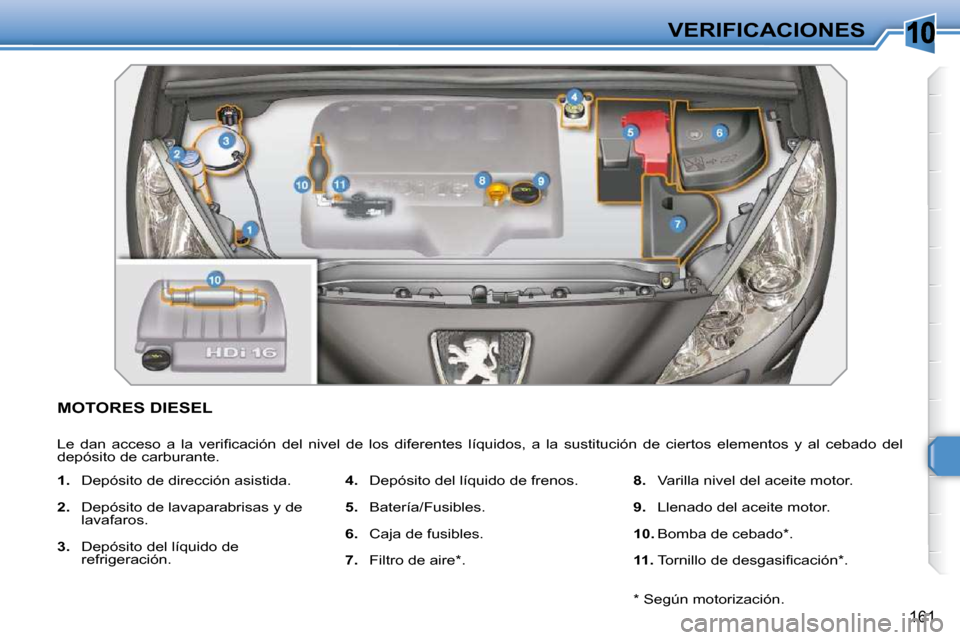

MOTORES DIESEL
Le dan acceso a la verifi cación del nivel de los diferentes líquidos, a la sustitución de ciertos elementos y al cebado del
depósito de carburante.

1. Depósito de dirección asistida.

2. Depósito de lavaparabrisas y de
lavafaros.

3. Depósito del líquido de
refrigeración.
4. Depósito del líquido de frenos.

5. Batería/Fusibles.

6. Caja de fusibles.

7. Filtro de aire * .
8. Varilla nivel del aceite motor.

9. Llenado del aceite motor.

10. Bomba de cebado * .

11. Tornillo de desgasifi cación * .
* Según motorización.

10
!
162
VERIFICACIONES

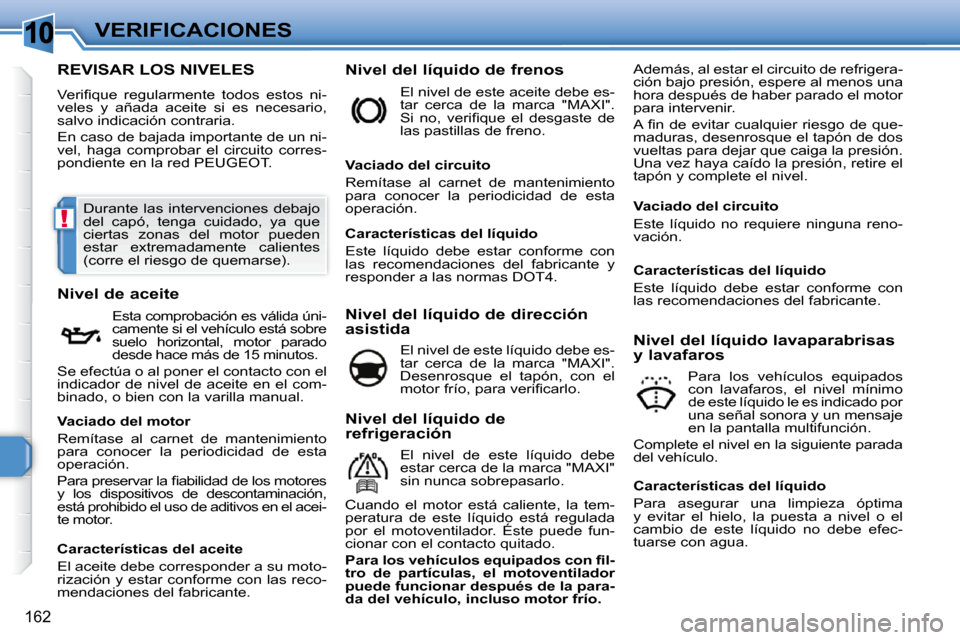

REVISAR LOS NIVELES
Verifi que regularmente todos estos ni-
veles y añada aceite si es necesario,
salvo indicación contraria.
En caso de bajada importante de un ni-
vel, haga comprobar el circuito corres-
pondiente en la red PEUGEOT. Nivel del líquido de frenos
Además, al estar el circuito de refrigera-
ción bajo presión, espere al menos una
hora después de haber parado el motor
para intervenir.
A fi n de evitar cualquier riesgo de que-
maduras, desenrosque el tapón de dos
vueltas para dejar que caiga la presión.
Una vez haya caído la presión, retire el
tapón y complete el nivel.
Nivel de aceite Esta comprobación es válida úni-
camente si el vehículo está sobre
suelo horizontal, motor parado
desde hace más de 15 minutos.
Se efectúa o al poner el contacto con el
indicador de nivel de aceite en el com-
binado, o bien con la varilla manual. El nivel de este aceite debe es-
tar cerca de la marca "MAXI".
Si no, verifi que el desgaste de
las pastillas de freno.
Vaciado del circuito
Remítase al carnet de mantenimiento
para conocer la periodicidad de esta
operación.
Nivel del líquido de dirección
asistida El nivel de este líquido debe es-
tar cerca de la marca "MAXI".
Desenrosque el tapón, con el
motor frío, para verifi carlo. Nivel del líquido lavaparabrisas
y lavafaros
Para los vehículos equipados
con lavafaros, el nivel mínimo
de este líquido le es indicado por
una señal sonora y un mensaje
en la pantalla multifunción.
Complete el nivel en la siguiente parada
del vehículo.
Vaciado del motor
Remítase al carnet de mantenimiento
para conocer la periodicidad de esta
operación.
Para preservar la fi abilidad de los motores
y los dispositivos de descontaminación,
está prohibido el uso de aditivos en el acei-
te motor.
Características del aceite
El aceite debe corresponder a su moto-
rización y estar conforme con las reco-
mendaciones del fabricante. Características del líquido
Este líquido debe estar conforme con
las recomendaciones del fabricante y
responder a las normas DOT4.
Vaciado del circuito
Este líquido no requiere ninguna reno-
vación.
Características del líquido
Para asegurar una limpieza óptima
y evitar el hielo, la puesta a nivel o el
cambio de este líquido no debe efec-
tuarse con agua.
Nivel del líquido de
refrigeración
El nivel de este líquido debe
estar cerca de la marca "MAXI"
sin nunca sobrepasarlo.
Cuando el motor está caliente, la tem-
peratura de este líquido está regulada
por el motoventilador. Éste puede fun-
cionar con el contacto quitado.

Para los vehículos equipados con fi l-
tro de partículas, el motoventilador
puede funcionar después de la para-
da del vehículo, incluso motor frío. Características del líquido
Este líquido debe estar conforme con
las recomendaciones del fabricante.
Durante las intervenciones debajo
del capó, tenga cuidado, ya que
ciertas zonas del motor pueden
estar extremadamente calientes
(corre el riesgo de quemarse).

10
!
i
163
VERIFICACIONES

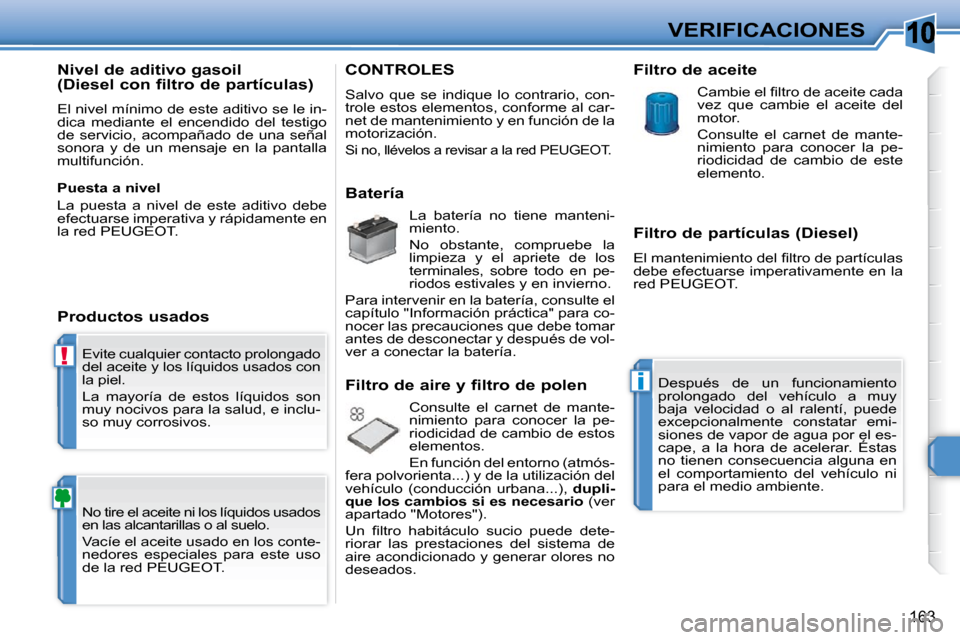

Evite cualquier contacto prolongado
del aceite y los líquidos usados con
la piel.
La mayoría de estos líquidos son
muy nocivos para la salud, e inclu-
so muy corrosivos.
No tire el aceite ni los líquidos usados
en las alcantarillas o al suelo.
Vacíe el aceite usado en los conte-
nedores especiales para este uso
de la red PEUGEOT.
Nivel de aditivo gasoil
(Diesel con filtro de partículas)
El nivel mínimo de este aditivo se le in-
dica mediante el encendido del testigo
de servicio, acompañado de una señal
sonora y de un mensaje en la pantalla
multifunción.
Productos usados
CONTROLES
Salvo que se indique lo contrario, con-
trole estos elementos, conforme al car-
net de mantenimiento y en función de la
motorización.
Si no, llévelos a revisar a la red PEUGEOT.
Batería
La batería no tiene manteni-
miento.
No obstante, compruebe la
limpieza y el apriete de los
terminales, sobre todo en pe-
riodos estivales y en invierno.
Para intervenir en la batería, consulte el
capítulo "Información práctica" para co-
nocer las precauciones que debe tomar
antes de desconectar y después de vol-
ver a conectar la batería.
Filtro de aire y filtro de polen
Consulte el carnet de mante-
nimiento para conocer la pe-
riodicidad de cambio de estos
elementos.
En función del entorno (atmós-
fera polvorienta...) y de la utilización del
vehículo (conducción urbana...), dupli-
que los cambios si es necesario (ver
apartado "Motores").
Un fi ltro habitáculo sucio puede dete-
riorar las prestaciones del sistema de
aire acondicionado y generar olores no
deseados. Filtro de partículas (Diesel)
El mantenimiento del fi ltro de partículas
debe efectuarse imperativamente en la
red PEUGEOT .
Filtro de aceite
Cambie el fi ltro de aceite cada
vez que cambie el aceite del
motor.
Consulte el carnet de mante-
nimiento para conocer la pe-
riodicidad de cambio de este
elemento.
Después de un funcionamiento
prolongado del vehículo a muy
baja velocidad o al ralentí, puede
excepcionalmente constatar emi-
siones de vapor de agua por el es-
cape, a la hora de acelerar. Éstas
no tienen consecuencia alguna en
el comportamiento del vehículo ni
para el medio ambiente.
Puesta a nivel
La puesta a nivel de este aditivo debe
efectuarse imperativa y rápidamente en
la red PEUGEOT.
