2009.5 Peugeot 308 SW BL Manual del propietario (in Spanish)

!

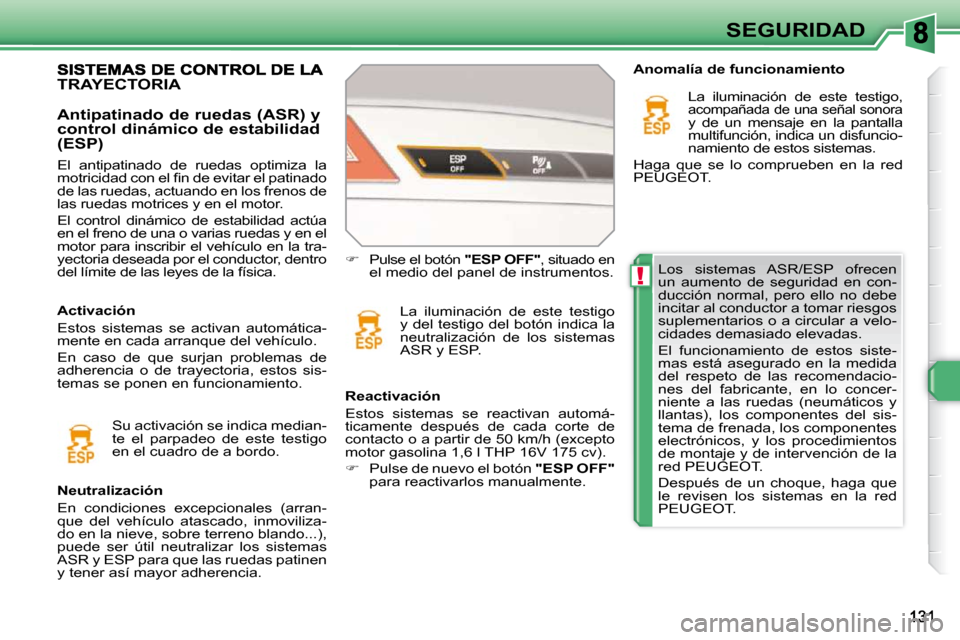

SEGURIDAD
Los sistemas ASR/ESP ofrecen
un aumento de seguridad en con-
ducción normal, pero ello no debe
incitar al conductor a tomar riesgos
suplementarios o a circular a velo-
cidades demasiado elevadas.
El funcionamiento de estos siste-
mas está asegurado en la medida
del respeto de las recomendacio-
nes del fabricante, en lo concer-
niente a las ruedas (neumáticos y
llantas), los componentes del sis-
tema de frenada, los componentes
electrónicos, y los procedimientos
de montaje y de intervención de la
red PEUGEOT.
Después de un choque, haga que
le revisen los sistemas en la red
PEUGEOT.
Neutralización
En condiciones excepcionales (arran-
que del vehículo atascado, inmoviliza-
do en la nieve, sobre terreno blando...),
puede ser útil neutralizar los sistemas
ASR y ESP para que las ruedas patinen
y tener así mayor adherencia.

Pulse el botón "ESP OFF" , situado en
el medio del panel de instrumentos.
La iluminación de este testigo
y del testigo del botón indica la
neutralización de los sistemas
ASR y ESP.
Reactivación
Estos sistemas se reactivan automá-
ticamente después de cada corte de
contacto o a partir de 50 km/h (excepto
motor gasolina 1,6 l THP 16V 175 cv).

 Pulse de nuevo el botón "ESP OFF"
para reactivarlos manualmente. Anomalía de funcionamiento
La iluminación de este testigo,
acompañada de una señal sonora
y de un mensaje en la pantalla
multifunción, indica un disfuncio-
namiento de estos sistemas.
Haga que se lo comprueben en la red
PEUGEOT.
TRAYECTORIA
Activación
Estos sistemas se activan automática-
mente en cada arranque del vehículo.
En caso de que surjan problemas de
adherencia o de trayectoria, estos sis-
temas se ponen en funcionamiento.
Antipatinado de ruedas (ASR) y
control dinámico de estabilidad
(ESP)
Su activación se indica median-
te el parpadeo de este testigo
en el cuadro de a bordo.
El antipatinado de ruedas optimiza la
motricidad con el fi n de evitar el patinado
de las ruedas, actuando en los frenos de
las ruedas motrices y en el motor.
El control dinámico de estabilidad actúa
en el freno de una o varias ruedas y en el
motor para inscribir el vehículo en la tra-
yectoria deseada por el conductor, dentro
del límite de las leyes de la física.

132
SEGURIDAD

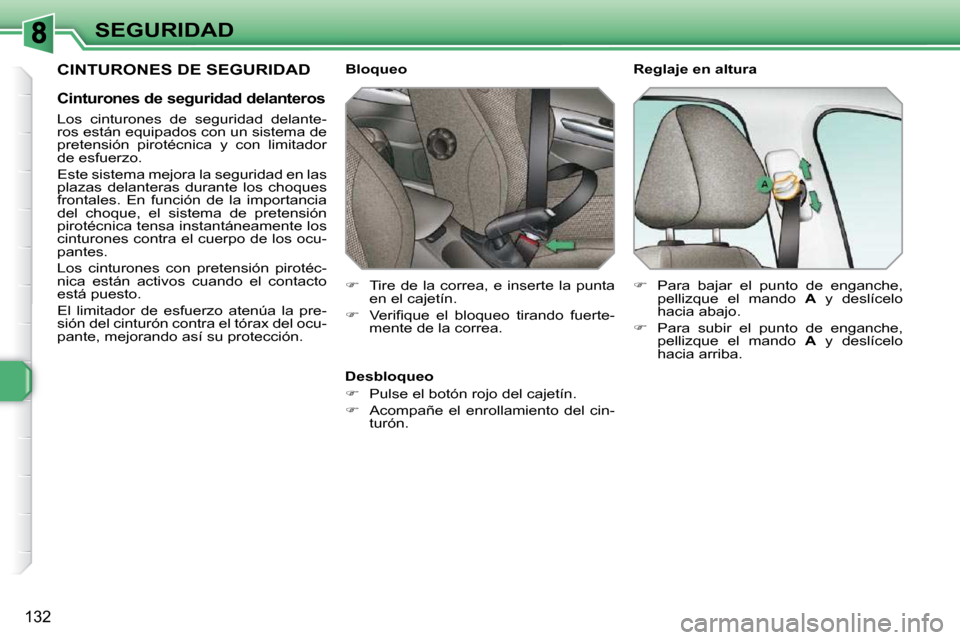

CINTURONES DE SEGURIDAD
Cinturones de seguridad delanteros
Los cinturones de seguridad delante-
ros están equipados con un sistema de
pretensión pirotécnica y con limitador
de esfuerzo.
Este sistema mejora la seguridad en las
plazas delanteras durante los choques
frontales. En función de la importancia
del choque, el sistema de pretensión
pirotécnica tensa instantáneamente los
cinturones contra el cuerpo de los ocu-
pantes.
Los cinturones con pretensión pirotéc-
nica están activos cuando el contacto
está puesto.
El limitador de esfuerzo atenúa la pre-
sión del cinturón contra el tórax del ocu-
pante, mejorando así su protección. Bloqueo
Desbloqueo

 Pulse el botón rojo del cajetín.

 Acompañe el enrollamiento del cin-
turón. Reglaje en altura

 Tire de la correa, e inserte la punta
en el cajetín.

 Verifi que el bloqueo tirando fuerte-
mente de la correa.
 Para bajar el punto de enganche,
pellizque el mando A y deslícelo
hacia abajo.

 Para subir el punto de enganche,
pellizque el mando A y deslícelo
hacia arriba.

133
SEGURIDAD

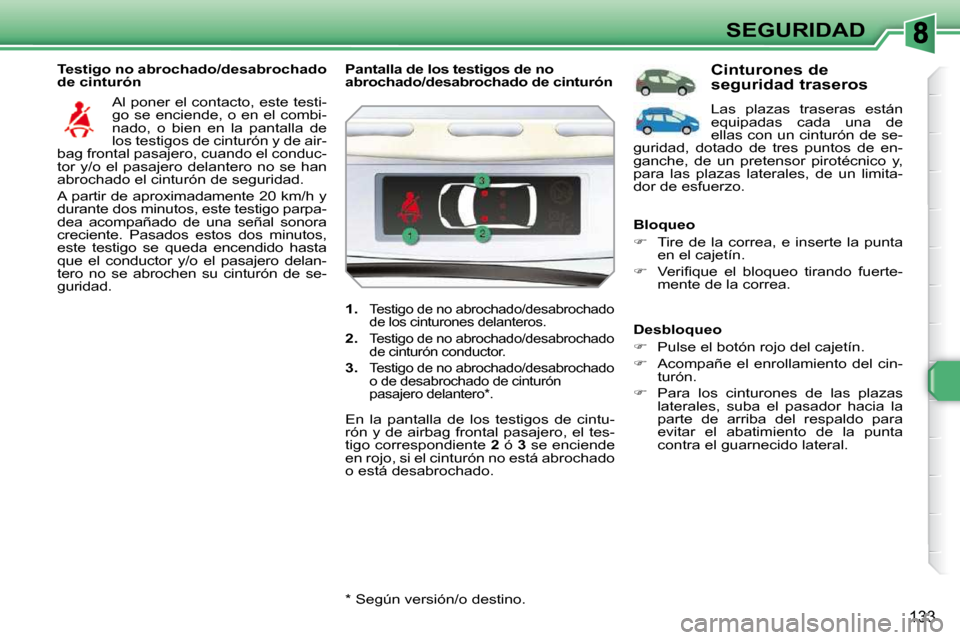

Testigo no abrochado/desabrochado
de cinturón Al poner el contacto, este testi-
go se enciende, o en el combi-
nado, o bien en la pantalla de
los testigos de cinturón y de air-
bag frontal pasajero, cuando el conduc-
tor y/o el pasajero delantero no se han
abrochado el cinturón de seguridad.
A partir de aproximadamente 20 km/h y
durante dos minutos, este testigo parpa-
dea acompañado de una señal sonora
creciente. Pasados estos dos minutos,
este testigo se queda encendido hasta
que el conductor y/o el pasajero delan-
tero no se abrochen su cinturón de se-
guridad.
* Según versión/o destino.
Pantalla de los testigos de no
abrochado/desabrochado de cinturón

1.
Testigo de no abrochado/desabrochado
de los cinturones delanteros.

2. Testigo de no abrochado/desabrochado
de cinturón conductor.

3. Testigo de no abrochado/desabrochado
o de desabrochado de cinturón
pasajero delantero * .
En la pantalla de los testigos de cintu-
rón y de airbag frontal pasajero, el tes-
tigo correspondiente 2 ó 3 se enciende
en rojo, si el cinturón no está abrochado
o está desabrochado. Cinturones de
seguridad traseros
Las plazas traseras están
equipadas cada una de
ellas con un cinturón de se-
guridad, dotado de tres puntos de en-
ganche, de un pretensor pirotécnico y,
para las plazas laterales, de un limita-
dor de esfuerzo.
Bloqueo

 Tire de la correa, e inserte la punta
en el cajetín.

 Verifi que el bloqueo tirando fuerte-
mente de la correa.
Desbloqueo

 Pulse el botón rojo del cajetín.

 Acompañe el enrollamiento del cin-
turón.

 Para los cinturones de las plazas
laterales, suba el pasador hacia la
parte de arriba del respaldo para
evitar el abatimiento de la punta
contra el guarnecido lateral.

134
SEGURIDAD

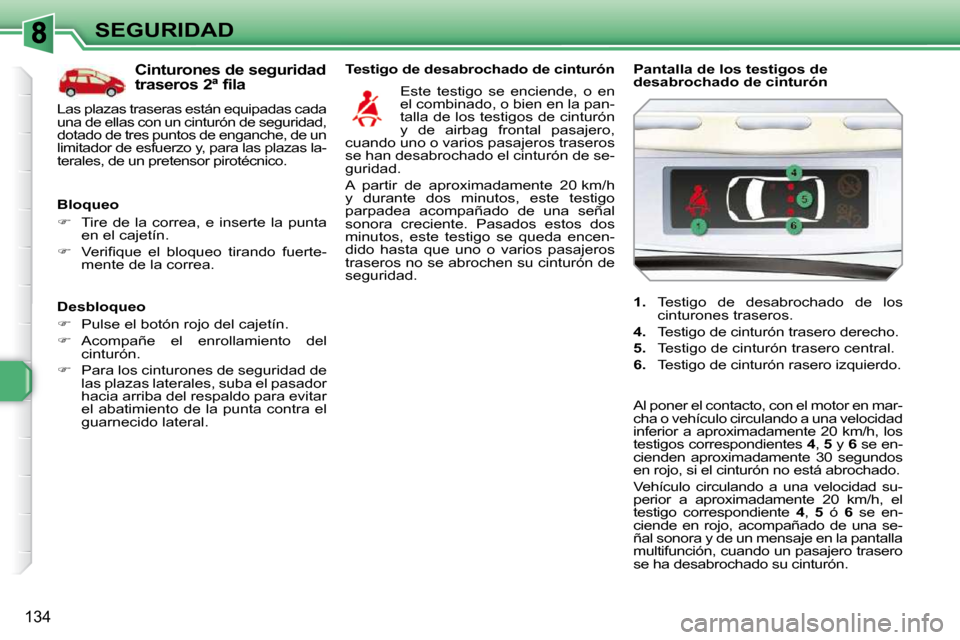

Desbloqueo

 Pulse el botón rojo del cajetín.

 Acompañe el enrollamiento del
cinturón.

 Para los cinturones de seguridad de
las plazas laterales, suba el pasador
hacia arriba del respaldo para evitar
el abatimiento de la punta contra el
guarnecido lateral. Testigo de desabrochado de cinturón
Este testigo se enciende, o en
el combinado, o bien en la pan-
talla de los testigos de cinturón
y de airbag frontal pasajero,
cuando uno o varios pasajeros traseros
se han desabrochado el cinturón de se-
guridad.
A partir de aproximadamente 20 km/h
y durante dos minutos, este testigo
parpadea acompañado de una señal
sonora creciente. Pasados estos dos
minutos, este testigo se queda encen-
dido hasta que uno o varios pasajeros
traseros no se abrochen su cinturón de
seguridad.

1. Testigo de desabrochado de los
cinturones traseros.

4. Testigo de cinturón trasero derecho.

5. Testigo de cinturón trasero central.

6. Testigo de cinturón rasero izquierdo.
Pantalla de los testigos de
desabrochado de cinturón
Al poner el contacto, con el motor en mar-
cha o vehículo circulando a una velocidad
inferior a aproximadamente 20 km/h, los
testigos correspondientes
4 , 5 y 6 se en-
cienden aproximadamente 30 segundos
en rojo, si el cinturón no está abrochado.
Vehículo circulando a una velocidad su-
perior a aproximadamente 20 km/h, el
testigo correspondiente 4 , 5 ó 6 se en-
ciende en rojo, acompañado de una se-
ñal sonora y de un mensaje en la pantalla
multifunción, cuando un pasajero trasero
se ha desabrochado su cinturón.
Cinturones de seguridad
traseros 2ª fila
Las plazas traseras están equipadas cada
una de ellas con un cinturón de seguridad,
dotado de tres puntos de enganche, de un
limitador de esfuerzo y, para las plazas la-
terales, de un pretensor pirotécnico.
Bloqueo

 Tire de la correa, e inserte la punta
en el cajetín.

 Verifi que el bloqueo tirando fuerte-
mente de la correa.

i
i
135
SEGURIDAD

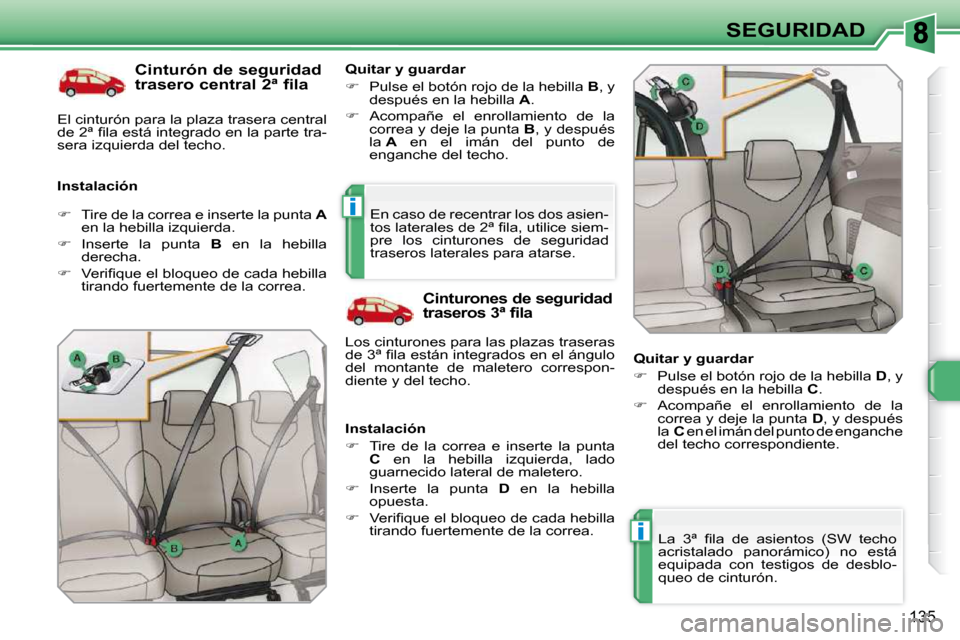

Cinturón de seguridad
trasero central 2ª fila
Instalación Quitar y guardar

 Pulse el botón rojo de la hebilla B , y
después en la hebilla A .

 Acompañe el enrollamiento de la
correa y deje la punta B , y después
la A en el imán del punto de
enganche del techo.
Cinturones de seguridad
traseros 3ª fila
Instalación

 Tire de la correa e inserte la punta

C en la hebilla izquierda, lado
guarnecido lateral de maletero.

 Inserte la punta D en la hebilla
opuesta.

 Verifi que el bloqueo de cada hebilla
tirando fuertemente de la correa.

 Tire de la correa e inserte la punta A
en la hebilla izquierda.

 Inserte la punta B en la hebilla
derecha.

 Verifi que el bloqueo de cada hebilla
tirando fuertemente de la correa.
Los cinturones para las plazas traseras
de 3ª fi la están integrados en el ángulo
del montante de maletero correspon-
diente y del techo. En caso de recentrar los dos asien-
tos laterales de 2ª fi la, utilice siem-
pre los cinturones de seguridad
traseros laterales para atarse.
Quitar y guardar

 Pulse el botón rojo de la hebilla D , y
después en la hebilla C .

 Acompañe el enrollamiento de la
correa y deje la punta D , y después
la C en el imán del punto de enganche
del techo correspondiente.
El cinturón para la plaza trasera central
de 2ª fi la está integrado en la parte tra-
sera izquierda del techo.
La 3ª fi la de asientos (SW techo
acristalado panorámico) no está
equipada con testigos de desblo-
queo de cinturón.

i
136
SEGURIDAD

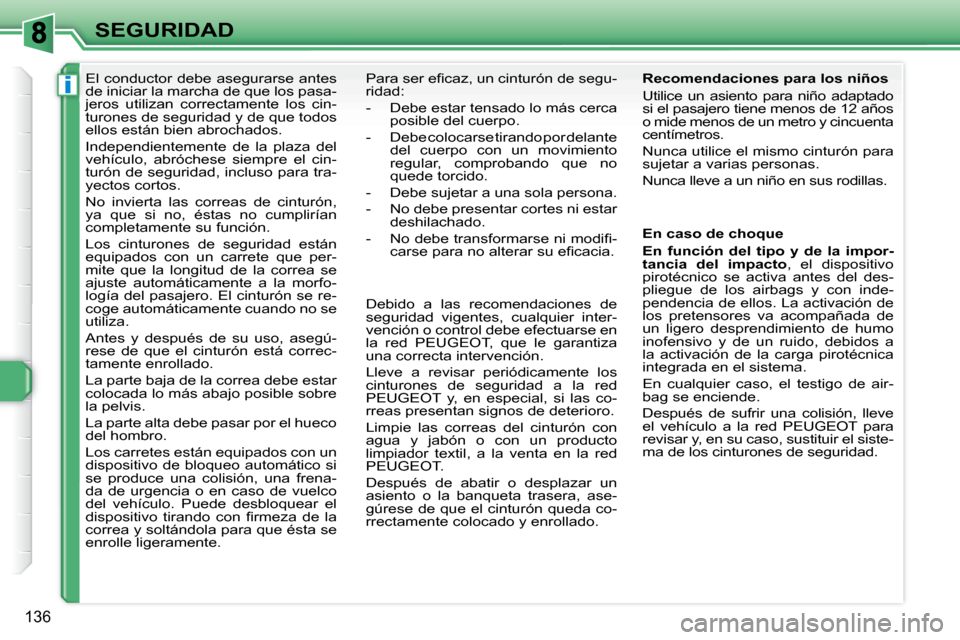

El conductor debe asegurarse antes
de iniciar la marcha de que los pasa-
jeros utilizan correctamente los cin-
turones de seguridad y de que todos
ellos están bien abrochados.
Independientemente de la plaza del
vehículo, abróchese siempre el cin-
turón de seguridad, incluso para tra-
yectos cortos.
No invierta las correas de cinturón,
ya que si no, éstas no cumplirían
completamente su función.
Los cinturones de seguridad están
equipados con un carrete que per-
mite que la longitud de la correa se
ajuste automáticamente a la morfo-
logía del pasajero. El cinturón se re-
coge automáticamente cuando no se
utiliza.
Antes y después de su uso, asegú-
rese de que el cinturón está correc-
tamente enrollado.
La parte baja de la correa debe estar
colocada lo más abajo posible sobre
la pelvis.
La parte alta debe pasar por el hueco
del hombro.
Los carretes están equipados con un
dispositivo de bloqueo automático si
se produce una colisión, una frena-
da de urgencia o en caso de vuelco
del vehículo. Puede desbloquear el
dispositivo tirando con fi rmeza de la
correa y soltándola para que ésta se
enrolle ligeramente. Para ser efi caz, un cinturón de segu-
ridad:
- Debe estar tensado lo más cerca
posible del cuerpo.
- Debe colocarse tirando por delante del cuerpo con un movimiento
regular, comprobando que no
quede torcido.
- Debe sujetar a una sola persona.
- No debe presentar cortes ni estar deshilachado.
- No debe transformarse ni modifi - carse para no alterar su efi cacia.
Debido a las recomendaciones de
seguridad vigentes, cualquier inter-
vención o control debe efectuarse en
la red PEUGEOT, que le garantiza
una correcta intervención.
Lleve a revisar periódicamente los
cinturones de seguridad a la red
PEUGEOT y, en especial, si las co-
rreas presentan signos de deterioro.
Limpie las correas del cinturón con
agua y jabón o con un producto
limpiador textil, a la venta en la red
PEUGEOT.
Después de abatir o desplazar un
asiento o la banqueta trasera, ase-
gúrese de que el cinturón queda co-
rrectamente colocado y enrollado. Recomendaciones para los niños
Utilice un asiento para niño adaptado
si el pasajero tiene menos de 12 años
o mide menos de un metro y cincuenta
centímetros.
Nunca utilice el mismo cinturón para
sujetar a varias personas.
Nunca lleve a un niño en sus rodillas.
En caso de choque

En función del tipo y de la impor-
tancia del impacto , el dispositivo
pirotécnico se activa antes del des-
pliegue de los airbags y con inde-
pendencia de ellos. La activación de
los pretensores va acompañada de
un ligero desprendimiento de humo
inofensivo y de un ruido, debidos a
la activación de la carga pirotécnica
integrada en el sistema.
En cualquier caso, el testigo de air-
bag se enciende.
Después de sufrir una colisión, lleve
el vehículo a la red PEUGEOT para
revisar y, en su caso, sustituir el siste-
ma de los cinturones de seguridad.

i
!
137

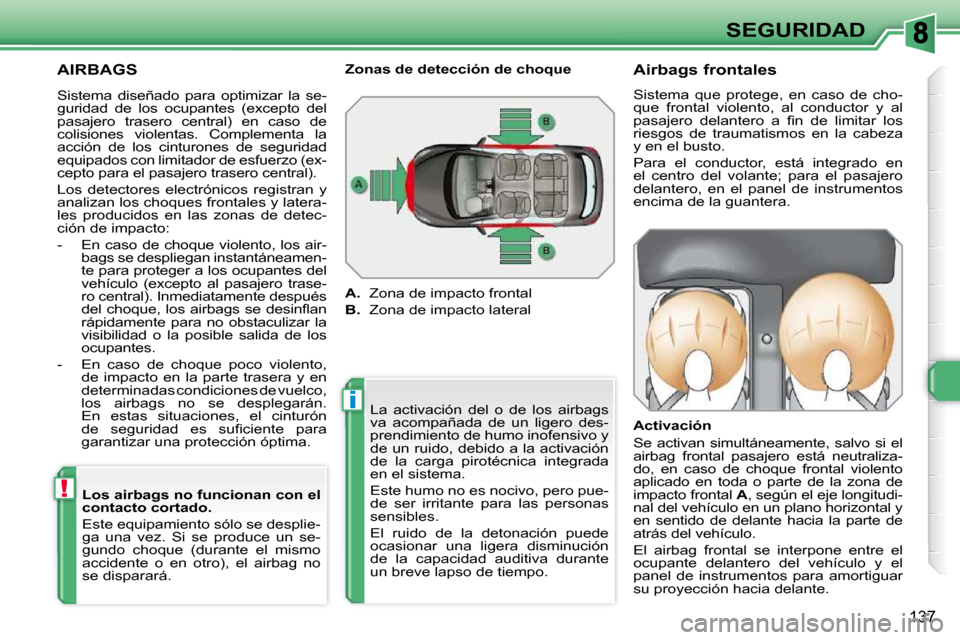

SEGURIDAD
AIRBAGS
La activación del o de los airbags
va acompañada de un ligero des-
prendimiento de humo inofensivo y
de un ruido, debido a la activación
de la carga pirotécnica integrada
en el sistema.
Este humo no es nocivo, pero pue-
de ser irritante para las personas
sensibles.
El ruido de la detonación puede
ocasionar una ligera disminución
de la capacidad auditiva durante
un breve lapso de tiempo. Airbags frontales
Sistema que protege, en caso de cho-
que frontal violento, al conductor y al
pasajero delantero a fi n de limitar los
riesgos de traumatismos en la cabeza
y en el busto.
Para el conductor, está integrado en
el centro del volante; para el pasajero
delantero, en el panel de instrumentos
encima de la guantera.
Activación
Se activan simultáneamente, salvo si el
airbag frontal pasajero está neutraliza-
do, en caso de choque frontal violento
aplicado en toda o parte de la zona de
impacto frontal
A , según el eje longitudi-
nal del vehículo en un plano horizontal y
en sentido de delante hacia la parte de
atrás del vehículo.
El airbag frontal se interpone entre el
ocupante delantero del vehículo y el
panel de instrumentos para amortiguar
su proyección hacia delante.
Zonas de detección de choque

A. Zona de impacto frontal

B. Zona de impacto lateral

Los airbags no funcionan con el
contacto cortado.
Este equipamiento sólo se desplie-
ga una vez. Si se produce un se-
gundo choque (durante el mismo
accidente o en otro), el airbag no
se disparará.
Sistema diseñado para optimizar la se-
guridad de los ocupantes (excepto del
pasajero trasero central) en caso de
colisiones violentas. Complementa la
acción de los cinturones de seguridad
equipados con limitador de esfuerzo (ex-
cepto para el pasajero trasero central).
Los detectores electrónicos registran y
analizan los choques frontales y latera-
les producidos en las zonas de detec-
ción de impacto:
- En caso de choque violento, los air-
bags se despliegan instantáneamen-
te para proteger a los ocupantes del
vehículo (excepto al pasajero trase-
ro central). Inmediatamente después
del choque, los airbags se desinfl an
rápidamente para no obstaculizar la
visibilidad o la posible salida de los
ocupantes.
- En caso de choque poco violento, de impacto en la parte trasera y en
determinadas condiciones de vuelco,
los airbags no se desplegarán.
En estas situaciones, el cinturón
de seguridad es sufi ciente para
garantizar una protección óptima.

!
!

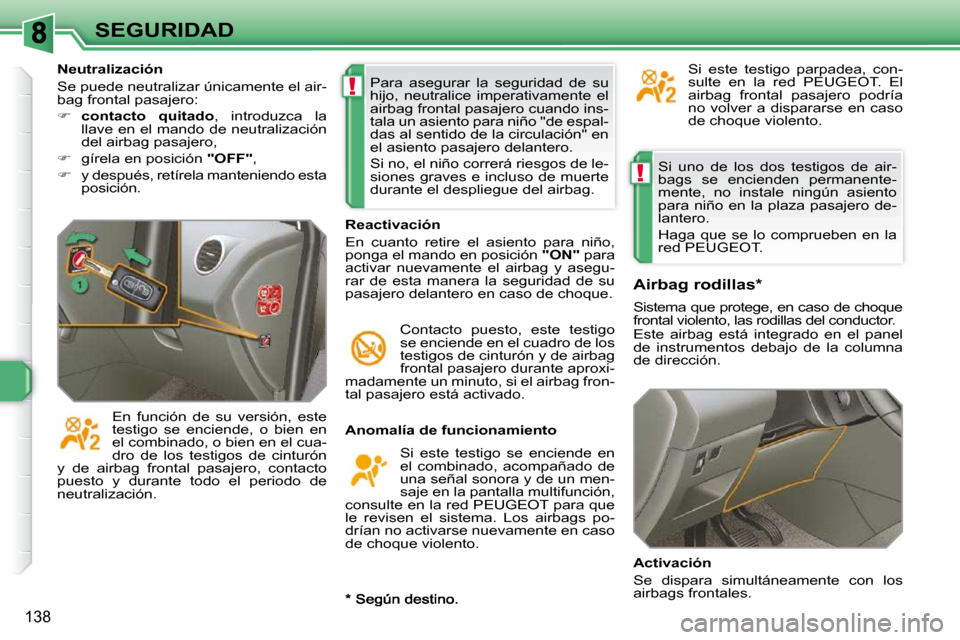

138
SEGURIDAD Si uno de los dos testigos de air-
bags se encienden permanente-
mente, no instale ningún asiento
para niño en la plaza pasajero de-
lantero.
Haga que se lo comprueben en la
red PEUGEOT.
Anomalía de funcionamiento Si este testigo se enciende en
el combinado, acompañado de
una señal sonora y de un men-
saje en la pantalla multifunción,
consulte en la red PEUGEOT para que
le revisen el sistema. Los airbags po-
drían no activarse nuevamente en caso
de choque violento. Airbag rodillas *
Sistema que protege, en caso de choque
frontal violento, las rodillas del conductor.
Este airbag está integrado en el panel
de instrumentos debajo de la columna
de dirección.
Activación
Se dispara simultáneamente con los
airbags frontales.
Reactivación
En cuanto retire el asiento para niño,
ponga el mando en posición
"ON" para
activar nuevamente el airbag y asegu-
rar de esta manera la seguridad de su
pasajero delantero en caso de choque.
Contacto puesto, este testigo
se enciende en el cuadro de los
testigos de cinturón y de airbag
frontal pasajero durante aproxi-
madamente un minuto, si el airbag fron-
tal pasajero está activado. Para asegurar la seguridad de su
hijo, neutralice imperativamente el
airbag frontal pasajero cuando ins-
tala un asiento para niño "de espal-
das al sentido de la circulación" en
el asiento pasajero delantero.
Si no, el niño correrá riesgos de le-
siones graves e incluso de muerte
durante el despliegue del airbag.
En función de su versión, este
testigo se enciende, o bien en
el combinado, o bien en el cua-
dro de los testigos de cinturón
y de airbag frontal pasajero, contacto
puesto y durante todo el periodo de
neutralización. Si este testigo parpadea, con-
sulte en la red PEUGEOT. El
airbag frontal pasajero podría
no volver a dispararse en caso
de choque violento.
Neutralización
Se puede neutralizar únicamente el air-
bag frontal pasajero:

 contacto quitado , introduzca la
llave en el mando de neutralización
del airbag pasajero,

 gírela en posición "OFF" ,

 y después, retírela manteniendo esta
posición.
