2009.5 Peugeot 308 SW BL Betriebsanleitung (in German)

!
46
MULTIFUNKTIONS-BILDSCHIRME
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen grund-
sätzlich nur im Stand vornehmen. Menü "Telefon"
Konfi guration der Anzeige
Nach Anwahl dieses Menüs können Sie
folgende Einstellungen vornehmen:
- Helligkeit-Video,
- Datum und Uhrzeit,
- Wahl der Einheiten.
Auswahl der Sprache
Nach Anwahl dieses Menüs können
Sie die Sprache der Bildschirmanzeige
ändern (Deutsch, English, Espanol,
Français, Italiano, Nederlands, Portugues,
Portugues-Brasil, Türkçe ** ).

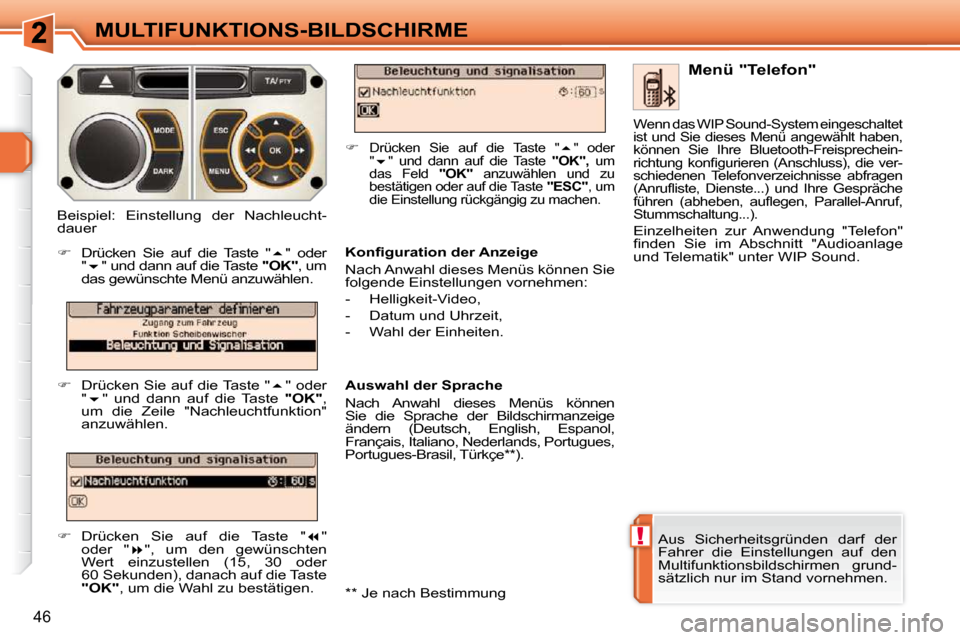

Beispiel: Einstellung der Nachleucht-
dauer

 Drücken Sie auf die Taste "  " oder
"  " und dann auf die Taste "OK" , um
das gewünschte Menü anzuwählen.

 Drücken Sie auf die Taste "  " oder
"  " und dann auf die Taste "OK" ,
um die Zeile "Nachleuchtfunktion"
anzuwählen.

 Drücken Sie auf die Taste "  "
oder "  ", um den gewünschten
Wert einzustellen (15, 30 oder
60 Sekunden), danach auf die Taste

"OK" , um die Wahl zu bestätigen.

 Drücken Sie auf die Taste "  " oder
"  " und dann auf die Taste "OK", um
das Feld "OK" anzuwählen und zu
bestätigen oder auf die Taste "ESC" , um
die Einstellung rückgängig zu machen.
Wenn das WIP Sound-System eingeschaltet
ist und Sie dieses Menü angewählt haben,
können Sie Ihre Bluetooth-Freisprechein-
richtung konfi gurieren (Anschluss), die ver-
schiedenen Telefonverzeichnisse abfragen
(Anrufl iste, Dienste...) und Ihre Gespräche
führen (abheben, aufl egen, Parallel-Anruf,
Stummschaltung...).
Einzelheiten zur Anwendung "Telefon"
fi nden Sie im Abschnitt "Audioanlage
und Telematik" unter WIP Sound.
** Je nach Bestimmung

i
47
MULTIFUNKTIONS-BILDSCHIRME Wie Sie den einklappbaren Bild-
schirm bedienen (öffnen, schlie-
ßen, Position einstellen...), fi nden
Sie im Absatz "Zugang zum ein-
klappbaren Bildschirm".
Bildschirmanzeigen
Bei ausgeklapptem Bildschirm zeigt
dieser folgende Informationen automa-
tisch und direkt an:
- Uhrzeit,
- Datum,
- Höhe,
- Außentemperatur (bei Glatteisgefahr blinkt der angezeigte Wert),
- Überprüfung der Fahrzeugzugänge,
- Warnmeldungen und Meldungen zum Betriebszustand der
Fahrzeugfunktionen, die
vorübergehend angezeigt werden,
- Audio-Funktionen,
- Informationen des Bordcomputers,
- Informationen des bordeigenen Navigationssystems. Um vom Bedienfeld des WIP Nav-Systems
aus eine der Anwendungen zu wählen:

 drücken Sie auf die dazugehörige
Taste "RADIO" , "MUSIC" , "NAV" ,

"TRAFFIC" , "SETUP" oder "PHONE" , da-
mit gelangen Sie in das betreffende Menü,

 drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,

 drücken Sie auf das Steuerteil, um die
Wahl zu bestätigen,
oder

 drücken Sie auf die Taste "ESC" , um
den laufenden Vorgang abzubrechen
und zur vorherigen Anzeige zurückzu-
kehren.

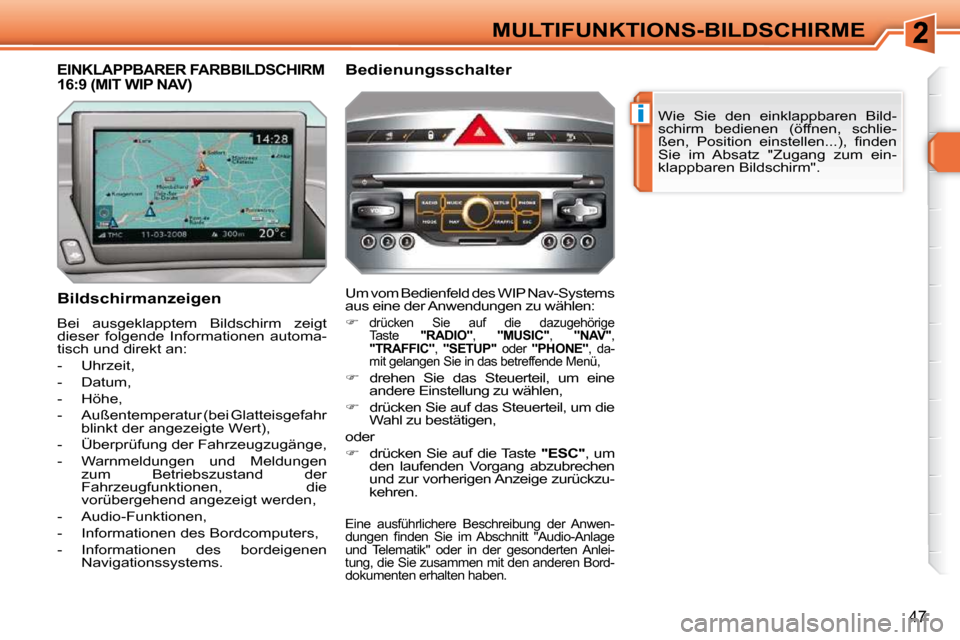

EINKLAPPBARER FARBBILDSCHIRM 16:9 (MIT WIP NAV) Bedienungsschalter
Eine ausführlichere Beschreibung der Anwen-
dungen fi nden Sie im Abschnitt "Audio-Anlage
und Telematik" oder in der gesonderten Anlei-
tung, die Sie zusammen mit den anderen Bord-
dokumenten erhalten haben.

!
48
MULTIFUNKTIONS-BILDSCHIRME



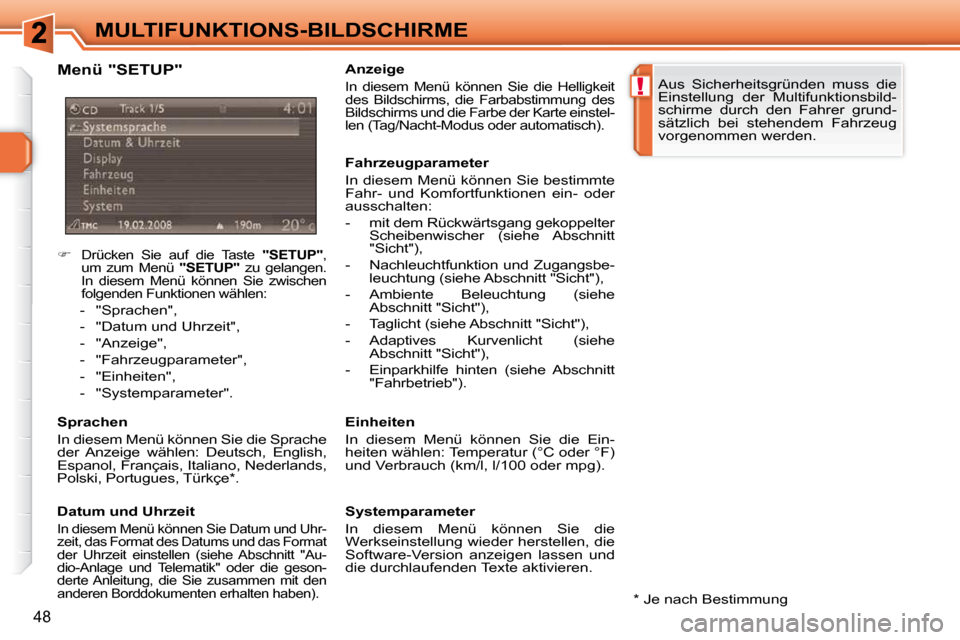

Drücken Sie auf die Taste "SETUP" ,
um zum Menü "SETUP" zu gelangen.
In diesem Menü können Sie zwischen
folgenden Funktionen wählen:

- "Sprachen",
- "Datum und Uhrzeit",
- "Anzeige",
- "Fahrzeugparameter",
- "Einheiten",
- "Systemparameter".
Sprachen
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Polski, Portugues, Türkçe * .
Datum und Uhrzeit
In diesem Menü können Sie Datum und Uhr-
zeit, das Format des Datums und das Format
der Uhrzeit einstellen (siehe Abschnitt "Au-
dio-Anlage und Telematik" oder die geson-
derte Anleitung, die Sie zusammen mit den
anderen Borddokumenten erhalten haben).
Aus Sicherheitsgründen muss die
Einstellung der Multifunktionsbild-
schirme durch den Fahrer grund-
sätzlich bei stehendem Fahrzeug
vorgenommen werden.
Systemparameter
In diesem Menü können Sie die
Werkseinstellung wieder herstellen, die
Software-Version anzeigen lassen und
die durchlaufenden Texte aktivieren.
Fahrzeugparameter
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:
- mit dem Rückwärtsgang gekoppelter
Scheibenwischer (siehe Abschnitt
"Sicht"),
- Nachleuchtfunktion und Zugangsbe- leuchtung (siehe Abschnitt "Sicht"),
- Ambiente Beleuchtung (siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Adaptives Kurvenlicht (siehe Abschnitt "Sicht"),
- Einparkhilfe hinten (siehe Abschnitt "Fahrbetrieb").
Anzeige In diesem Menü können Sie die Helligkeit
des Bildschirms, die Farbabstimmung des
Bildschirms und die Farbe der Karte einstel-
len (Tag/Nacht-Modus oder automatisch).
Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Verbrauch (km/l, l/100 oder mpg).
Menü "SETUP"
* Je nach Bestimmung

i
49
MULTIFUNKTIONS-BILDSCHIRME
HOCHAUFLÖSENDER EINKLAPPBARER 16:9-FARBBILDSCHIRM (MIT WIP COM 3D)
Bildschirmanzeigen
In ausgeklapptem Zustand zeigt der
Bildschirm folgende Informationen au-
tomatisch und direkt an:
- Uhrzeit,
- Datum,
- Höhe,
- Außentemperatur (bei Glatteisgefahr blinkt der angezeigte Wert),
- Audiofunktionen,
- Einparkhilfe,
- Informationen des Telefons und der Verzeichnisse,
- Informationen des bordeigenen Navigationssystems. Um vom Bedienfeld des WIP Com 3D
aus eine der Anwendungen zu wählen:

 drücken Sie auf die dazugehörige
Taste "RADIO" , "MEDIA" , "NAV" ,

"TRAFFIC" , "ADDR BOOK" oder

"SETUP" ; damit gelangen Sie in
das betreffende Menü,

 drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,

 drücken Sie auf das Steuerteil, um
die Wahl zu bestätigen,
oder

 drücken Sie auf die Taste "ESC" ,
um den laufenden Vorgang abzub-
rechen und zur vorherigen Anzeige
zurückzukehren. Wie Sie den einklappbaren Bild-
schirm bedienen (öffnen, schlie-
ßen, Position einstellen...), fi nden
Sie im Absatz "Zugang zum ein-
klappbaren Bildschirm".
Eine ausführlichere Beschreibung der
Anwendungen fi nden Sie im Abschnitt
"Audio-Anlage und Telematik" unter
WIP Com 3D.
Bedienungsschalter

!
50
MULTIFUNKTIONS-BILDSCHIRME * Je nach Bestimmung

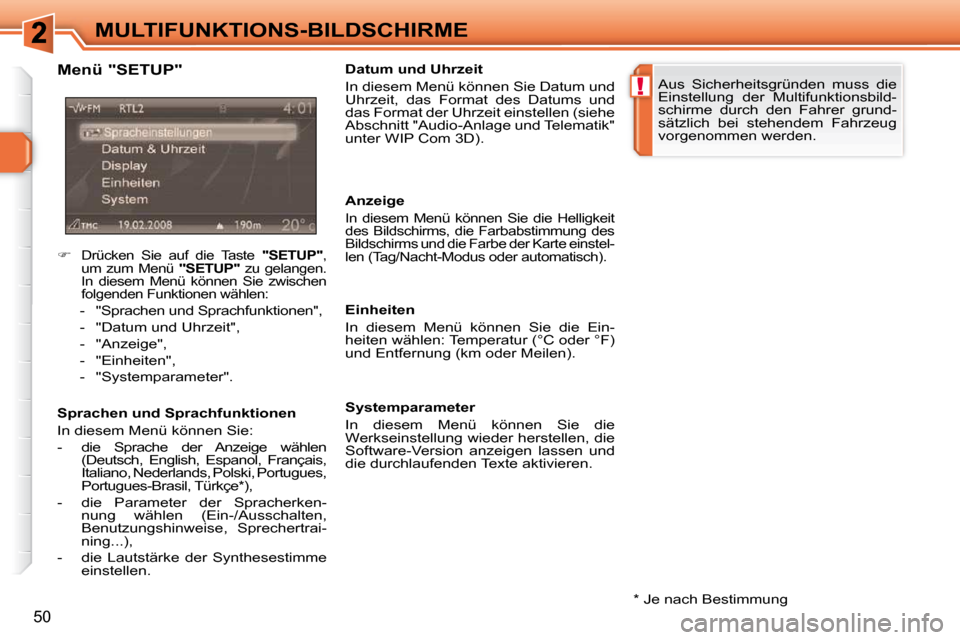

Menü "SETUP"
Sprachen und Sprachfunktionen
In diesem Menü können Sie:
- die Sprache der Anzeige wählen
(Deutsch, English, Espanol, Français,
Italiano, Nederlands, Polski, Portugues,
Portugues-Brasil, Türkçe * ),
- die Parameter der Spracherken- nung wählen (Ein-/Ausschalten,
Benutzungshinweise, Sprechertrai-
ning...),
- die Lautstärke der Synthesestimme einstellen. Datum und Uhrzeit
In diesem Menü können Sie Datum und
Uhrzeit, das Format des Datums und
das Format der Uhrzeit einstellen (siehe
Abschnitt "Audio-Anlage und Telematik"
unter WIP Com 3D).
Anzeige
In diesem Menü können Sie die Helligkeit
des Bildschirms, die Farbabstimmung des
Bildschirms und die Farbe der Karte einstel-
len (Tag/Nacht-Modus oder automatisch).
Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Entfernung (km oder Meilen).
Systemparameter
In diesem Menü können Sie die
Werkseinstellung wieder herstellen, die
Software-Version anzeigen lassen und
die durchlaufenden Texte aktivieren.
Aus Sicherheitsgründen muss die
Einstellung der Multifunktionsbild-
schirme durch den Fahrer grund-
sätzlich bei stehendem Fahrzeug
vorgenommen werden.

 Drücken Sie auf die Taste "SETUP" ,
um zum Menü "SETUP" zu gelangen.
In diesem Menü können Sie zwischen
folgenden Funktionen wählen:
- "Sprachen und Sprachfunktionen",
- "Datum und Uhrzeit",
- "Anzeige",
- "Einheiten",
- "Systemparameter".

i
i
51
MULTIFUNKTIONS-BILDSCHIRME

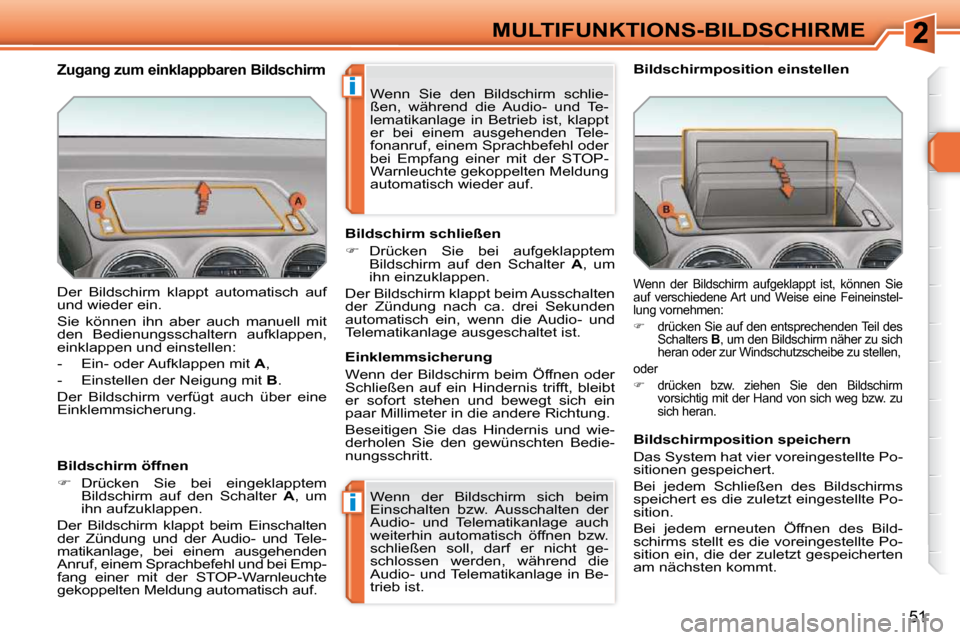

Der Bildschirm klappt automatisch auf
und wieder ein.
Sie können ihn aber auch manuell mit
den Bedienungsschaltern aufklappen,
einklappen und einstellen:
- Ein- oder Aufklappen mit A ,
- Einstellen der Neigung mit B .
Der Bildschirm verfügt auch über eine
Einklemmsicherung.
Bildschirm öffnen

 Drücken Sie bei eingeklapptem
Bildschirm auf den Schalter A , um
ihn aufzuklappen.
Der Bildschirm klappt beim Einschalten
der Zündung und der Audio- und Tele-
matikanlage, bei einem ausgehenden
Anruf, einem Sprachbefehl und bei Emp-
fang einer mit der STOP-Warnleuchte
gekoppelten Meldung automatisch auf. Bildschirm schließen

 Drücken Sie bei aufgeklapptem
Bildschirm auf den Schalter A , um
ihn einzuklappen.
Der Bildschirm klappt beim Ausschalten
der Zündung nach ca. drei Sekunden
automatisch ein, wenn die Audio- und
Telematikanlage ausgeschaltet ist.
Wenn der Bildschirm sich beim
Einschalten bzw. Ausschalten der
Audio- und Telematikanlage auch
weiterhin automatisch öffnen bzw.
schließen soll, darf er nicht ge-
schlossen werden, während die
Audio- und Telematikanlage in Be-
trieb ist.
Wenn der Bildschirm aufgeklappt ist, können Sie
auf verschiedene Art und Weise eine Feineinstel-
lung vornehmen:

 drücken Sie auf den entsprechenden Teil des
Schalters B , um den Bildschirm näher zu sich
heran oder zur Windschutzscheibe zu stellen,
oder

 drücken bzw. ziehen Sie den Bildschirm
vorsichtig mit der Hand von sich weg bzw. zu
sich heran.
Bildschirmposition einstellen
Einklemmsicherung
Wenn der Bildschirm beim Öffnen oder
Schließen auf ein Hindernis trifft, bleibt
er sofort stehen und bewegt sich ein
paar Millimeter in die andere Richtung.
Beseitigen Sie das Hindernis und wie-
derholen Sie den gewünschten Bedie-
nungsschritt. Bildschirmposition speichern
Das System hat vier voreingestellte Po-
sitionen gespeichert.
Bei jedem Schließen des Bildschirms
speichert es die zuletzt eingestellte Po-
sition.
Bei jedem erneuten Öffnen des Bild-
schirms stellt es die voreingestellte Po-
sition ein, die der zuletzt gespeicherten
am nächsten kommt.
Wenn Sie den Bildschirm schlie-
ßen, während die Audio- und Te-
lematikanlage in Betrieb ist, klappt
er bei einem ausgehenden Tele-
fonanruf, einem Sprachbefehl oder
bei Empfang einer mit der STOP-
Warnleuchte gekoppelten Meldung
automatisch wieder auf. Zugang zum einklappbaren Bild
schirm

52
MULTIFUNKTIONS-BILDSCHIRME

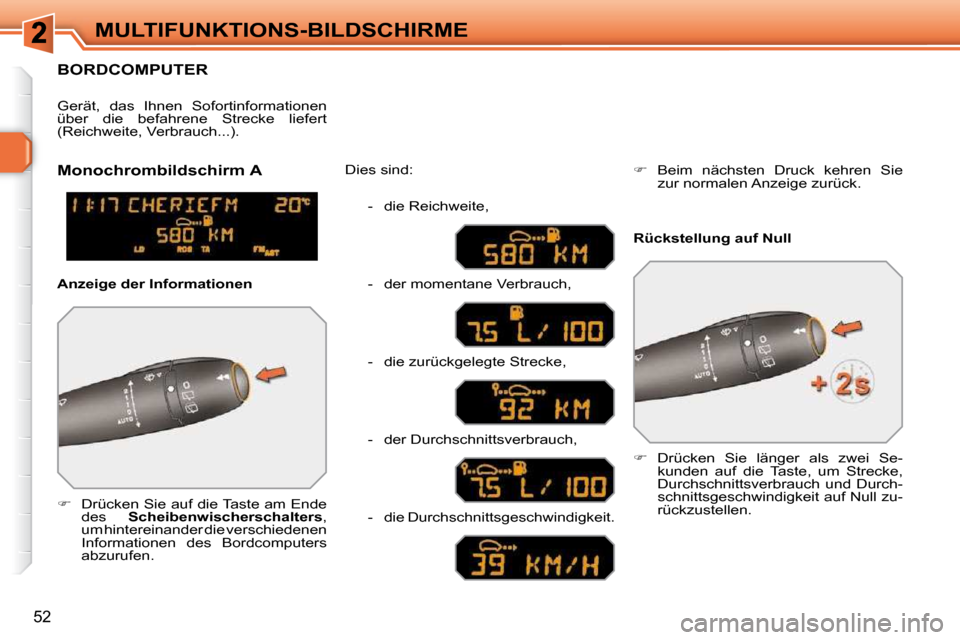

BORDCOMPUTER

 Drücken Sie auf die Taste am Ende
des Scheibenwischerschalters ,
um hintereinander die verschiedenen
Informationen des Bordcomputers
abzurufen. Dies sind:
Gerät, das Ihnen Sofortinformationen
über die befahrene Strecke liefert
(Reichweite, Verbrauch...).

 Drücken Sie länger als zwei Se-
kunden auf die Taste, um Strecke,
Durchschnittsverbrauch und Durch-
schnittsgeschwindigkeit auf Null zu-
rückzustellen.
Monochrombildschirm A
Rückstellung auf Null
Anzeige der Informationen - die Reichweite,
- der momentane Verbrauch,
- die zurückgelegte Strecke,
- der Durchschnittsverbrauch,
- die Durchschnittsgeschwindigkeit.
 Beim nächsten Druck kehren Sie
zur normalen Anzeige zurück.

!
i
i
54
MULTIFUNKTIONS-BILDSCHIRME

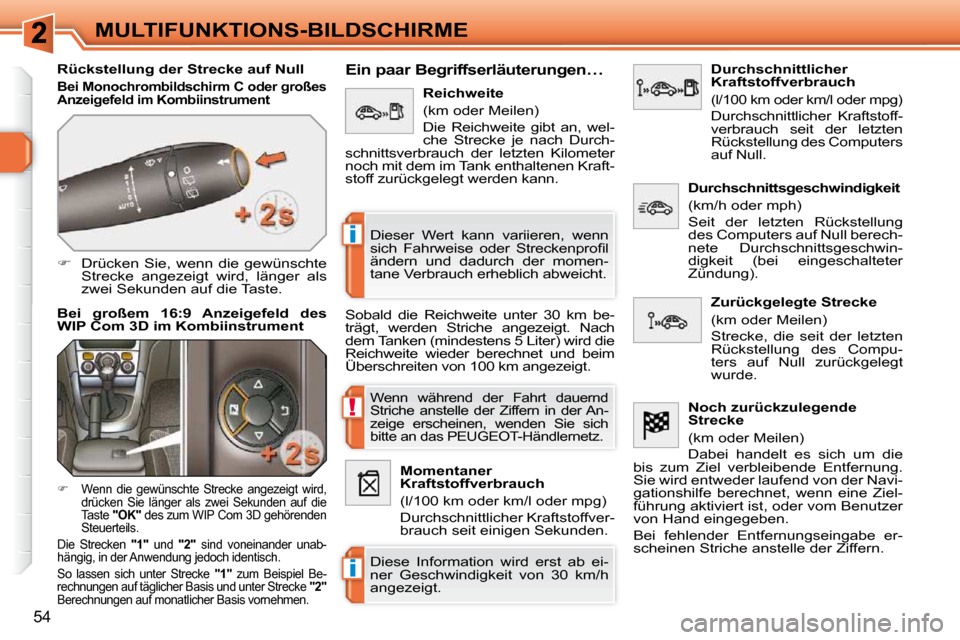

Rückstellung der Strecke auf Null

Bei Monochrombildschirm C oder großes
Anzeigefeld im Kombiinstrument

 Drücken Sie, wenn die gewünschte
Strecke angezeigt wird, länger als
zwei Sekunden auf die Taste.

Bei großem 16:9 Anzeigefeld des
WIP Com 3D im Kombiinstrument Ein paar Begriffserläuterungen…
Sobald die Reichweite unter 30 km be-
trägt, werden Striche angezeigt. Nach
dem Tanken (mindestens 5 Liter) wird die
Reichweite wieder berechnet und beim
Überschreiten von 100 km angezeigt.
Wenn während der Fahrt dauernd
Striche anstelle der Ziffern in der An-
zeige erscheinen, wenden Sie sich
bitte an das PEUGEOT-Händlernetz.
Diese Information wird erst ab ei-
ner Geschwindigkeit von 30 km/h
angezeigt.
Dieser Wert kann variieren, wenn
sich Fahrweise oder Streckenprofi l
ändern und dadurch der momen-
tane Verbrauch erheblich abweicht.
Reichweite
(km oder Meilen)
Die Reichweite gibt an, wel-
che Strecke je nach Durch-
schnittsverbrauch der letzten Kilometer
noch mit dem im Tank enthaltenen Kraft-
stoff zurückgelegt werden kann.
Momentaner
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoffver-
brauch seit einigen Sekunden. Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoff-
verbrauch seit der letzten
Rückstellung des Computers
auf Null.
Zurückgelegte Strecke
(km oder Meilen)
Strecke, die seit der letzten
Rückstellung des Compu-
ters auf Null zurückgelegt
wurde.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Seit der letzten Rückstellung
des Computers auf Null berech-
nete Durchschnittsgeschwin-
digkeit (bei eingeschalteter
Zündung).
Noch zurückzulegende
Strecke
(km oder Meilen)
Dabei handelt es sich um die
bis zum Ziel verbleibende Entfernung.
Sie wird entweder laufend von der Navi-
gationshilfe berechnet, wenn eine Ziel-
führung aktiviert ist, oder vom Benutzer
von Hand eingegeben.
Bei fehlender Entfernungseingabe er-
scheinen Striche anstelle der Ziffern.

 Wenn die gewünschte Strecke angezeigt wird,
drücken Sie länger als zwei Sekunden auf die
Taste "OK" des zum WIP Com 3D gehörenden
Steuerteils.
Die Strecken "1" und "2" sind voneinander unab-
hängig, in der Anwendung jedoch identisch.

So lassen sich unter Strecke "1" zum Beispiel Be-
rechnungen auf täglicher Basis und unter Strecke "2"
Berechnungen auf monatlicher Basis vornehmen.
