2009.5 Peugeot 308 SW BL Betriebsanleitung (in German)

!
i
149

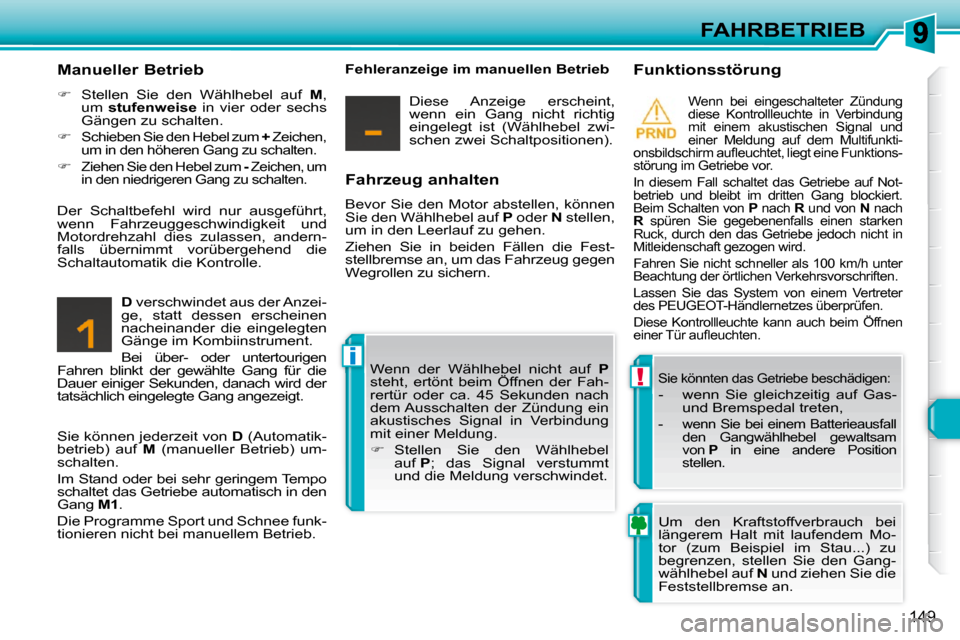

FAHRBETRIEB
Fahrzeug anhalten
Bevor Sie den Motor abstellen, können
Sie den Wählhebel auf P oder N stellen,
um in den Leerlauf zu gehen.
Ziehen Sie in beiden Fällen die Fest-
stellbremse an, um das Fahrzeug gegen
Wegrollen zu sichern. Funktionsstörung

Wenn bei eingeschalteter Zündung
diese Kontrollleuchte in Verbindung
mit einem akustischen Signal und
einer Meldung auf dem Multifunkti-
onsbildschirm aufl euchtet, liegt eine Funktions-
störung im Getriebe vor.
In diesem Fall schaltet das Getriebe auf Not-
betrieb und bleibt im dritten Gang blockiert.
Beim Schalten von P nach R und von N nach

R spüren Sie gegebenenfalls einen starken
Ruck, durch den das Getriebe jedoch nicht in
Mitleidenschaft gezogen wird.
Fahren Sie nicht schneller als 100 km/h unter
Beachtung der örtlichen Verkehrsvorschriften.
Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes überprüfen.
Diese Kontrollleuchte kann auch beim Öffnen
einer Tür aufl euchten.
Sie könnten das Getriebe beschädigen:
- wenn Sie gleichzeitig auf Gas- und Bremspedal treten,
-
wenn Sie bei einem Batterieausfall
den Gangwählhebel gewaltsam
von P in eine andere Position
stellen.
Manueller Betrieb

 Stellen Sie den Wählhebel auf M ,
um stufenweise in vier oder sechs
Gängen zu schalten.


Schieben Sie den Hebel zum + Zeichen,
um in den höheren Gang zu schalten.

 Ziehen Sie den Hebel zum - Zeichen, um
in den niedrigeren Gang zu schalten.

D verschwindet aus der Anzei-
ge, statt dessen erscheinen
nacheinander die eingelegten
Gänge im Kombiinstrument.
Bei über- oder untertourigen
Fahren blinkt der gewählte Gang für die
Dauer einiger Sekunden, danach wird der
tatsächlich eingelegte Gang angezeigt. Wenn der Wählhebel nicht auf
P
steht, ertönt beim Öffnen der Fah-
rertür oder ca. 45 Sekunden nach
dem Ausschalten der Zündung ein
akustisches Signal in Verbindung
mit einer Meldung.

 Stellen Sie den Wählhebel
auf P ; das Signal verstummt
und die Meldung verschwindet.
Der Schaltbefehl wird nur ausgeführt,
wenn Fahrzeuggeschwindigkeit und
Motordrehzahl dies zulassen, andern-
falls übernimmt vorübergehend die
Schaltautomatik die Kontrolle.
Fehleranzeige im manuellen Betrieb
Diese Anzeige erscheint,
wenn ein Gang nicht richtig
eingelegt ist (Wählhebel zwi-
schen zwei Schaltpositionen).
Sie können jederzeit von D (Automatik-
betrieb) auf M (manueller Betrieb) um-
schalten.
Im Stand oder bei sehr geringem Tempo
schaltet das Getriebe automatisch in den
Gang M1 .
Die Programme Sport und Schnee funk-
tionieren nicht bei manuellem Betrieb. Um den Kraftstoffverbrauch bei
längerem Halt mit laufendem Mo-
tor (zum Beispiel im Stau...) zu
begrenzen, stellen Sie den Gang-
wählhebel auf
N und ziehen Sie die
Feststellbremse an.

i
150
FAHRBETRIEB

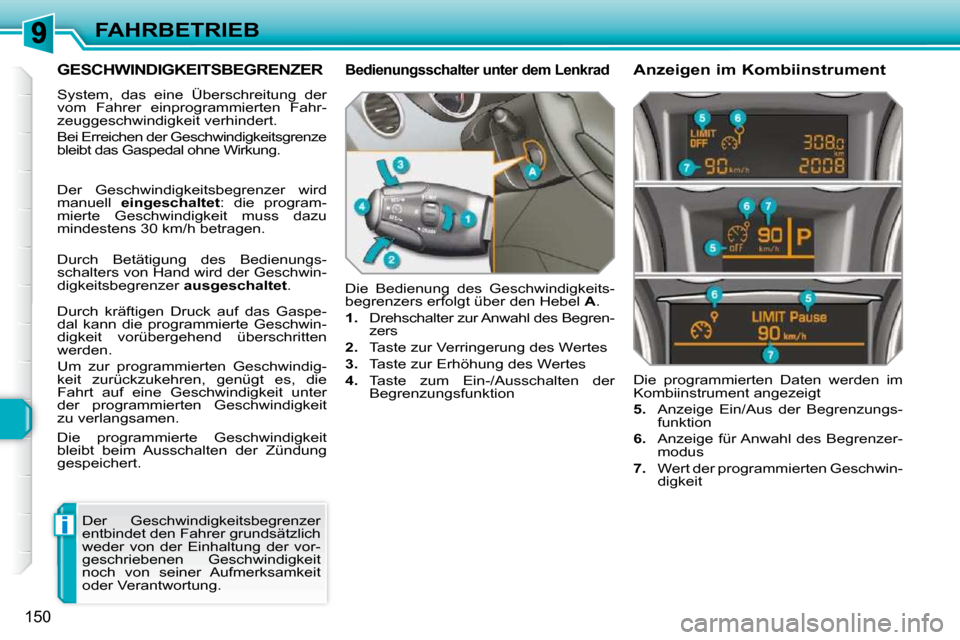

GESCHWINDIGKEITSBEGRENZER
System, das eine Überschreitung der
vom Fahrer einprogrammierten Fahr-
zeuggeschwindigkeit verhindert.
Bei Erreichen der Geschwindigkeitsgrenze
bleibt das Gaspedal ohne Wirkung. Die Bedienung des Geschwindigkeits-
begrenzers erfolgt über den Hebel A .

1. Drehschalter zur Anwahl des Begren-
zers

2. Taste zur Verringerung des Wertes

3. Taste zur Erhöhung des Wertes

4. Taste zum Ein-/Ausschalten der
Begrenzungsfunktion Die programmierten Daten werden im
Kombiinstrument angezeigt

5. Anzeige Ein/Aus der Begrenzungs-
funktion

6. Anzeige für Anwahl des Begrenzer-
modus

7. Wert der programmierten Geschwin-
digkeit

Bedienungsschalter unter dem Lenkrad Anzeigen im Kombiinstrument
Der Geschwindigkeitsbegrenzer
entbindet den Fahrer grundsätzlich
weder von der Einhaltung der vor-
geschriebenen Geschwindigkeit
noch von seiner Aufmerksamkeit
oder Verantwortung.
Der Geschwindigkeitsbegrenzer wird
manuell
eingeschaltet : die program-
mierte Geschwindigkeit muss dazu
mindestens 30 km/h betragen.
Durch Betätigung des Bedienungs-
schalters von Hand wird der Geschwin-
digkeitsbegrenzer ausgeschaltet .
Durch kräftigen Druck auf das Gaspe-
dal kann die programmierte Geschwin-
digkeit vorübergehend überschritten
werden.
Um zur programmierten Geschwindig-
keit zurückzukehren, genügt es, die
Fahrt auf eine Geschwindigkeit unter
der programmierten Geschwindigkeit
zu verlangsamen.
Die programmierte Geschwindigkeit
bleibt beim Ausschalten der Zündung
gespeichert.

!
FAHRBETRIEB
Bei starkem Gefälle oder starkem
Beschleunigen kann der Geschwin-
digkeitsbegrenzer nicht verhindern,
dass die programmierte Geschwin-
digkeit überschritten wird.
Um jedes Blockieren des Pedal-
werks zu vermeiden:
- achten Sie darauf, dass der Teppichschoner richtig liegt,
- legen Sie niemals mehrere Teppichschoner übereinander.

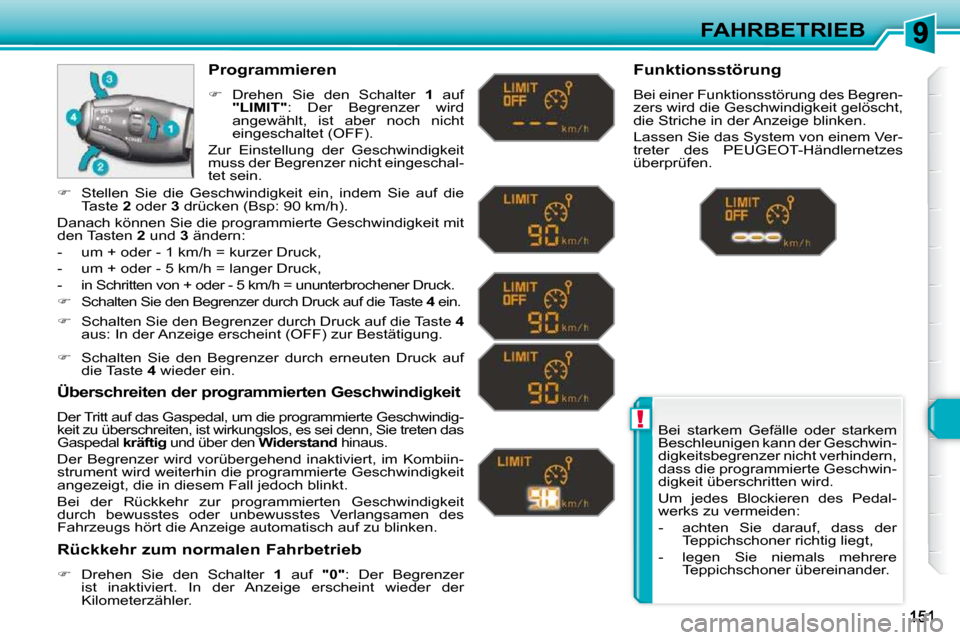

Programmieren

 Drehen Sie den Schalter 1 auf

"LIMIT" : Der Begrenzer wird
angewählt, ist aber noch nicht
eingeschaltet (OFF).
Zur Einstellung der Geschwindigkeit
muss der Begrenzer nicht eingeschal-
tet sein.
Überschreiten der programmierten Geschwindigkeit
Der Tritt auf das Gaspedal, um die programmierte G eschwindig-
keit zu überschreiten, ist wirkungslos, es sei denn , Sie treten das
Gaspedal kräftig und über den Widerstand hinaus.
Der Begrenzer wird vorübergehend inaktiviert, im Kombiin-
strument wird weiterhin die programmierte Geschwindigkeit
angezeigt, die in diesem Fall jedoch blinkt.
Bei der Rückkehr zur programmierten Geschwindigkeit
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalen Fahrbetrieb

 Drehen Sie den Schalter 1 auf "0" : Der Begrenzer
ist inaktiviert. In der Anzeige erscheint wieder der
Kilometerzähler. Funktionsstörung
Bei einer Funktionsstörung des Begren-
zers wird die Geschwindigkeit gelöscht,
die Striche in der Anzeige blinken.
Lassen Sie das System von einem Ver-
treter des PEUGEOT-Händlernetzes
überprüfen.

 Schalten Sie den Begrenzer durch Druck auf die Taste 4
aus: In der Anzeige erscheint (OFF) zur Bestätigung.

 Schalten Sie den Begrenzer durch erneuten Druck auf
die Taste 4 wieder ein.

 Stellen Sie die Geschwindigkeit ein, indem Sie auf die
Taste 2 oder 3 drücken (Bsp: 90 km/h).
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten 2 und 3 ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
- in Schritten von + oder - 5 km/h = ununterbroch ener Druck.


Schalten Sie den Begrenzer durch Druck auf die Tas te 4 ein.

i
152
FAHRBETRIEB

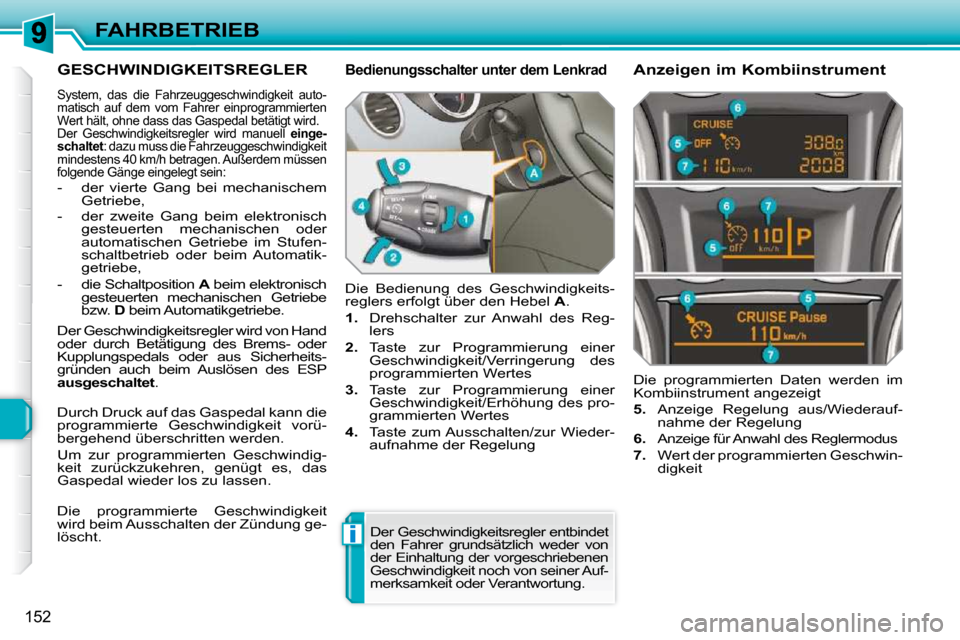

GESCHWINDIGKEITSREGLER
System, das die Fahrzeuggeschwindigkeit auto-
matisch auf dem vom Fahrer einprogrammierten
Wert hält, ohne dass das Gaspedal betätigt wird.
Der Geschwindigkeitsregler wird manuell einge-
schaltet : dazu muss die Fahrzeuggeschwindigkeit
mindestens 40 km/h betragen. Außerdem müssen
folgende Gänge eingelegt sein:
- der vierte Gang bei mechanischem Getriebe,
- der zweite Gang beim elektronisch gesteuerten mechanischen oder
automatischen Getriebe im Stufen-
schaltbetrieb oder beim Automatik-
getriebe,
- die Schaltposition A beim elektronisch
gesteuerten mechanischen Getriebe
bzw. D beim Automatikgetriebe. Die Bedienung des Geschwindigkeits-
reglers erfolgt über den Hebel
A .

1. Drehschalter zur Anwahl des Reg-
lers

2. Taste zur Programmierung einer
Geschwindigkeit/Verringerung des
programmierten Wertes

3. Taste zur Programmierung einer
Geschwindigkeit/Erhöhung des pro-
grammierten Wertes

4. Taste zum Ausschalten/zur Wieder-
aufnahme der Regelung Die programmierten Daten werden im
Kombiinstrument angezeigt

5. Anzeige Regelung aus/Wiederauf-
nahme der Regelung

6. Anzeige für Anwahl des Reglermodus

7. Wert der programmierten Geschwin-
digkeit

Bedienungsschalter unter dem Lenkrad Anzeigen im Kombiinstrument
Der Geschwindigkeitsregler entbindet
den Fahrer grundsätzlich weder von
der Einhaltung der vorgeschriebenen
Geschwindigkeit noch von seiner Auf-
merksamkeit oder Verantwortung.
Der Geschwindigkeitsregler wird von Hand
oder durch Betätigung des Brems- oder
Kupplungspedals oder aus Sicherheits-
gründen auch beim Auslösen des ESP

ausgeschaltet .
Durch Druck auf das Gaspedal kann die
programmierte Geschwindigkeit vorü-
bergehend überschritten werden.
Um zur programmierten Geschwindig-
keit zurückzukehren, genügt es, das
Gaspedal wieder los zu lassen.
Die programmierte Geschwindigkeit
wird beim Ausschalten der Zündung ge-
löscht.

!
FAHRBETRIEB
Besondere Vorsicht ist geboten,
wenn der Regler in Betrieb ist und
Sie eine der Tasten zur Änderung
der programmierten Geschwindig-
keit ununterbrochen drücken: die
Geschwindigkeit kann sich in die-
sem Fall sehr schnell ändern.
Benutzen Sie den Geschwindig-
keitsregler nicht auf rutschiger
Fahrbahn oder in dichtem Verkehr.
Bei starkem Gefälle kann der Ge-
schwindigkeitsregler nicht verhindern,
dass die programmierte Geschwin-
digkeit überschritten wird.
Um jedes Blockieren des
Pedalwerks zu vermeiden:
- achten Sie darauf, dass der Teppichschoner richtig liegt,
- legen Sie niemals mehrere Teppichschoner übereinander.
Programmieren

 Drehen Sie den Schalter 1 auf

"CRUISE" : Der Regler wird ange-
wählt, aber noch nicht eingeschaltet
(OFF).
Überschreiten der programmierten Geschwindigkeit
Bei bewusstem oder unbewusstem Überschreiten der pro-
grammierten Geschwindigkeit blinkt diese in der Anzeige.
Bei der Rückkehr zur programmierten Geschwindigkeit
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalen Fahrbetrieb

 Drehen Sie den Schalter 1 auf "0" : Der Regler ist inakti-
viert. In der Anzeige erscheint wieder der Kilomete rzähler. Funktionsstörung
Bei einer Funktionsstörung des Reglers
wird die Geschwindigkeit gelöscht, die
Striche in der Anzeige blinken.
Lassen Sie das System von einem
Vertreter des PEUGEOT-Händlernetzes
überprüfen.


Beschleunigen Sie bis zur gewünschten
Geschwindigkeit und drücken Sie dann auf
die Taste 2 oder 3 , um die Geschwindigkeit
einzuprogrammieren (Bsp.: 110 km/h).

 Schalten Sie den Regler durch Druck auf die Taste 4
aus: In der Anzeige erscheint (OFF) zur Bestätigung.

 Schalten Sie den Regler durch erneuten Druck auf die
Taste 4 wieder ein.
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten
2 und 3 ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
- in Schritten von + oder - 5 km/h = ununterbroch ener Druck.

i
!
154
FAHRBETRIEB

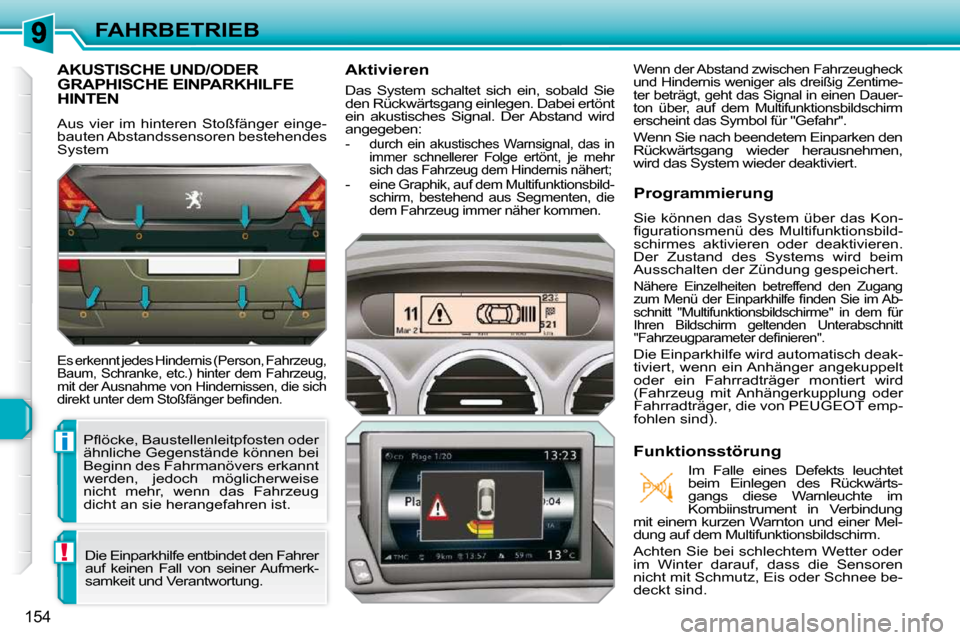

AKUSTISCHE UND/ODER GRAPHISCHE EINPARKHILFE HINTEN
Aus vier im hinteren Stoßfänger einge-
bauten Abstandssensoren bestehendes
System
Es erkennt jedes Hindernis (Person, Fahrzeug,
Baum, Schranke, etc.) hinter dem Fahrzeug,
mit der Ausnahme von Hindernissen, die sich
direkt unter dem Stoßfänger befi nden.
Pfl öcke, Baustellenleitpfosten oder
ähnliche Gegenstände können bei
Beginn des Fahrmanövers erkannt
werden, jedoch möglicherweise
nicht mehr, wenn das Fahrzeug
dicht an sie herangefahren ist. Die Einparkhilfe entbindet den Fahrer
auf keinen Fall von seiner Aufmerk-
samkeit und Verantwortung. Aktivieren
Das System schaltet sich ein, sobald Sie
den Rückwärtsgang einlegen. Dabei ertönt
ein akustisches Signal. Der Abstand wird
angegeben:
- durch ein akustisches Warnsignal, das in
immer schnellerer Folge ertönt, je mehr
sich das Fahrzeug dem Hindernis nähert;
- eine Graphik, auf dem Multifunktionsbild-
schirm, bestehend aus Segmenten, die
dem Fahrzeug immer näher kommen.
Wenn der Abstand zwischen Fahrzeugheck
und Hindernis weniger als dreißig Zentime-
ter beträgt, geht das Signal in einen Dauer-
ton über, auf dem Multifunktionsbildschirm
erscheint das Symbol für "Gefahr".
Wenn Sie nach beendetem Einparken den
Rückwärtsgang wieder herausnehmen,
wird das System wieder deaktiviert.
Programmierung
Sie können das System über das Kon-
fi gurationsmenü des Multifunktionsbild-
schirmes aktivieren oder deaktivieren.
Der Zustand des Systems wird beim
Ausschalten der Zündung gespeichert.
Nähere Einzelheiten betreffend den Zugang
zum Menü der Einparkhilfe fi nden Sie im Ab-
schnitt "Multifunktionsbildschirme" in dem für
Ihren Bildschirm geltenden Unterabschnitt
"Fahrzeugparameter defi nieren".
Die Einparkhilfe wird automatisch deak-
tiviert, wenn ein Anhänger angekuppelt
oder ein Fahrradträger montiert wird
(Fahrzeug mit Anhängerkupplung oder
Fahrradträger, die von PEUGEOT emp-
fohlen sind).
Funktionsstörung Im Falle eines Defekts leuchtet
beim Einlegen des Rückwärts-
gangs diese Warnleuchte im
Kombiinstrument in Verbindung
mit einem kurzen Warnton und einer Mel-
dung auf dem Multifunktionsbildschirm.
Achten Sie bei schlechtem Wetter oder
im Winter darauf, dass die Sensoren
nicht mit Schmutz, Eis oder Schnee be-
deckt sind.

i
i
155
FAHRBETRIEB

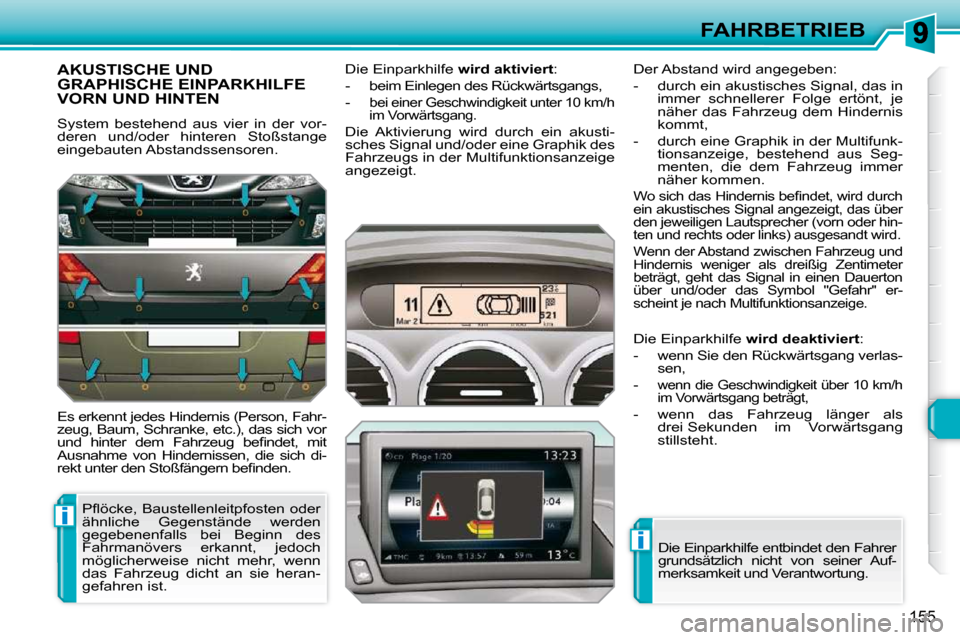

AKUSTISCHE UND GRAPHISCHE EINPARKHILFE VORN UND HINTEN
System bestehend aus vier in der vor-
deren und/oder hinteren Stoßstange
eingebauten Abstandssensoren.
Es erkennt jedes Hindernis (Person, Fahr-
zeug, Baum, Schranke, etc.), das sich vor
und hinter dem Fahrzeug befi ndet, mit
Ausnahme von Hindernissen, die sich di-
rekt unter den Stoßfängern befi nden. Die Einparkhilfe
wird aktiviert :
- beim Einlegen des Rückwärtsgangs,
-
bei einer Geschwindigkeit unter 10 km/h
im Vorwärtsgang.
Die Aktivierung wird durch ein akusti-
sches Signal und/oder eine Graphik des
Fahrzeugs in der Multifunktionsanzeige
angezeigt.
Pfl öcke, Baustellenleitpfosten oder
ähnliche Gegenstände werden
gegebenenfalls bei Beginn des
Fahrmanövers erkannt, jedoch
möglicherweise nicht mehr, wenn
das Fahrzeug dicht an sie heran-
gefahren ist. Der Abstand wird angegeben:
- durch ein akustisches Signal, das in
immer schnellerer Folge ertönt, je
näher das Fahrzeug dem Hindernis
kommt,
- durch eine Graphik in der Multifunk- tionsanzeige, bestehend aus Seg-
menten, die dem Fahrzeug immer
näher kommen.
Wo sich das Hindernis befi ndet, wird durch
ein akustisches Signal angezeigt, das über
den jeweiligen Lautsprecher (vorn oder hin-
ten und rechts oder links) ausgesandt wird.
Wenn der Abstand zwischen Fahrzeug und
Hindernis weniger als dreißig Zentimeter
beträgt, geht das Signal in einen Dauerton
über und/oder das Symbol "Gefahr" er-
scheint je nach Multifunktionsanzeige.
Die Einparkhilfe entbindet den Fahrer
grundsätzlich nicht von seiner Auf-
merksamkeit und Verantwortung.
Die Einparkhilfe
wird deaktiviert :
- wenn Sie den Rückwärtsgang verlas- sen,
-
wenn die Geschwindigkeit über 10 km/h
im Vorwärtsgang beträgt,
- wenn das Fahrzeug länger als drei Sekunden im Vorwärtsgang
stillsteht.

i
i
156
FAHRBETRIEB

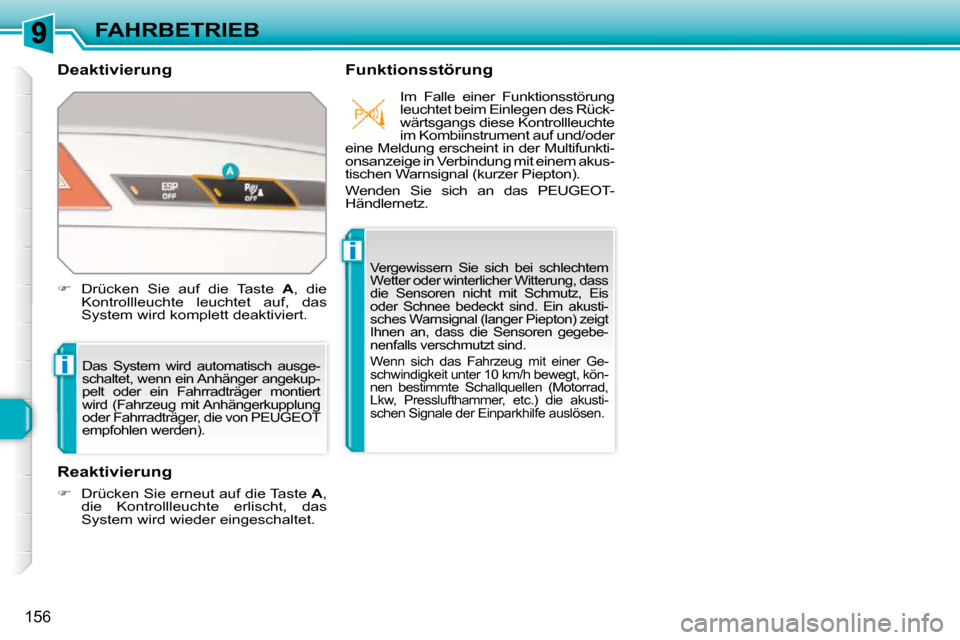

Deaktivierung Funktionsstörung
Das System wird automatisch ausge-
schaltet, wenn ein Anhänger angekup-
pelt oder ein Fahrradträger montiert
wird (Fahrzeug mit Anhängerkupplung
oder Fahrradträger, die von PEUGEOT
empfohlen werden).

Reaktivierung

 Drücken Sie auf die Taste A , die
Kontrollleuchte leuchtet auf, das
System wird komplett deaktiviert.
Vergewissern Sie sich bei schlechtem
Wetter oder winterlicher Witterung, dass
die Sensoren nicht mit Schmutz, Eis
oder Schnee bedeckt sind. Ein akusti-
sches Warnsignal (langer Piepton) zeigt
Ihnen an, dass die Sensoren gegebe-
nenfalls verschmutzt sind.
Wenn sich das Fahrzeug mit einer Ge-
schwindigkeit unter 10 km/h bewegt, kön-
nen bestimmte Schallquellen (Motorrad,
Lkw, Presslufthammer, etc.) die akusti-
schen Signale der Einparkhilfe auslösen.
Im Falle einer Funktionsstörung
leuchtet beim Einlegen des Rück-
wärtsgangs diese Kontrollleuchte
im Kombiinstrument auf und/oder
eine Meldung erscheint in der Multifunkti-
onsanzeige in Verbindung mit einem akus-
tischen Warnsignal (kurzer Piepton).
Wenden Sie sich an das PEUGEOT-
Händlernetz.

 Drücken Sie erneut auf die Taste A ,
die Kontrollleuchte erlischt, das
System wird wieder eingeschaltet.
