BETRIEBSKONTROLLE

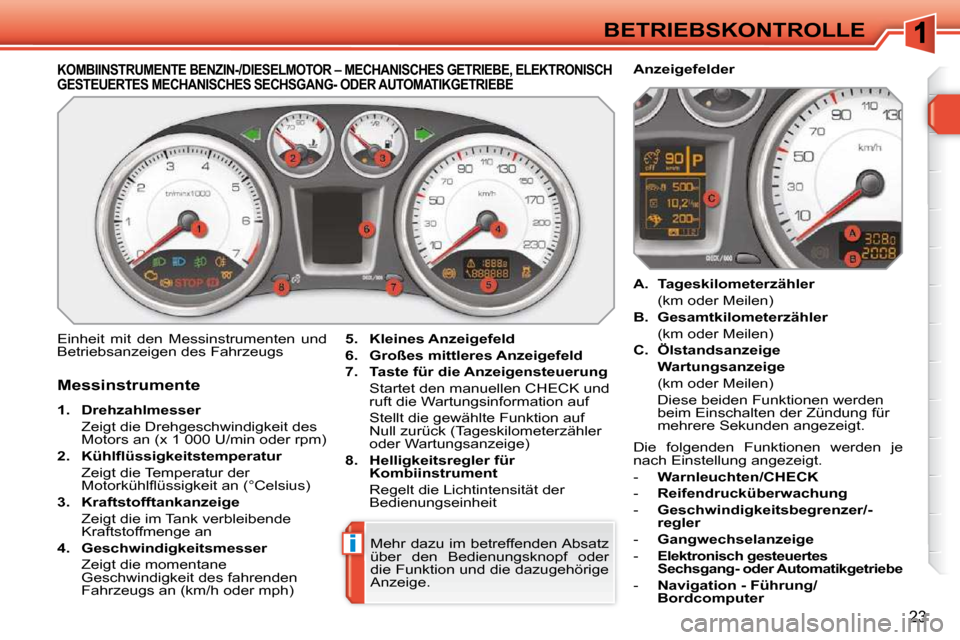

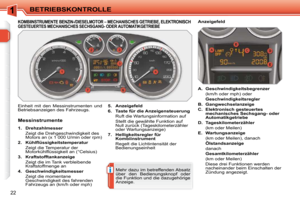

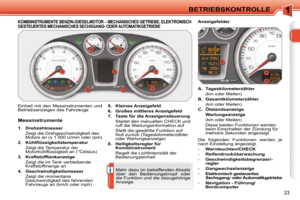

KOMBIINSTRUMENTE BENZIN-/DIESELMOTOR – MECHANISCHES GETRIEBE, ELEKTRONISCH GESTEUERTES MECHANISCHES SECHSGANG- ODER AUTOMATIKG ETRIEBE

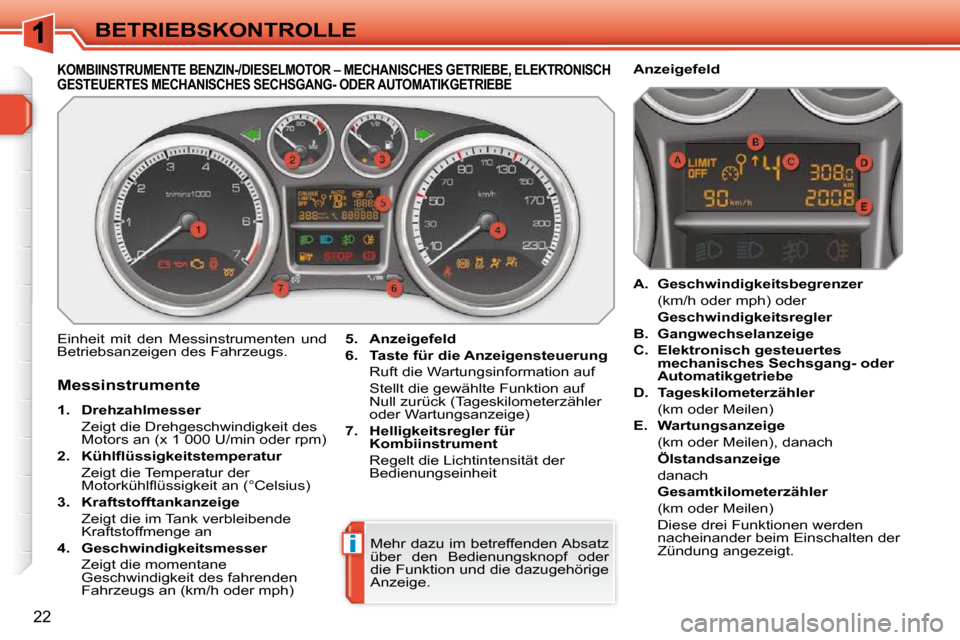

Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs.
5. Anzeigefeld

6. Taste für die Anzeigensteuerung
Ruft die Wartungsinformation auf
Stellt die gewählte Funktion auf Null zurück (Tageskilometerzähler
oder Wartungsanzeige)

7. Helligkeitsregler für
Kombiinstrument
Regelt die Lichtintensität der Bedienungseinheit
Messinstrumente

1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1 000 U/min oder rpm)

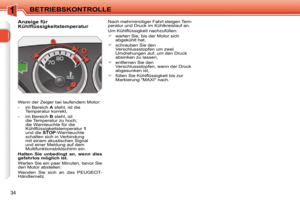

2. Kühlfl üssigkeitstemperatur
Zeigt die Temperatur der Motorkühlfl üssigkeit an (°Celsius)

3. Kraftstofftankanzeige
Zeigt die im Tank verbleibende Kraftstoffmenge an

4. Geschwindigkeitsmesser
Zeigt die momentane Geschwindigkeit des fahrenden
Fahrzeugs an (km/h oder mph)
A. Geschwindigkeitsbegrenzer
(km/h oder mph) oder
Geschwindigkeitsregler

B. Gangwechselanzeige

C. Elektronisch gesteuertes
mechanisches Sechsgang- oder
Automatikgetriebe

D. Tageskilometerzähler
(km oder Meilen)

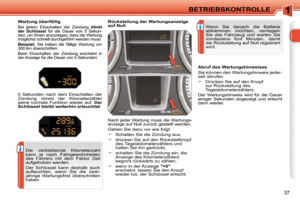

E. Wartungsanzeige
(km oder Meilen), danach
Ölstandsanzeige
danach
Gesamtkilometerzähler
(km oder Meilen)
Diese drei Funktionen werden nacheinander beim Einschalten der
Zündung angezeigt.
Anzeigefeld
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige.

i
23
BETRIEBSKONTROLLE
KOMBIINSTRUMENTE BENZIN-/DIESELMOTOR – MECHANISCHES GETRIEBE, ELEKTRONISCH GESTEUERTES MECHANISCHES SECHSGANG- ODER AUTOMATIKG ETRIEBE
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs
5. Kleines Anzeigefeld

6. Großes mittleres Anzeigefeld

7. Taste für die Anzeigensteuerung

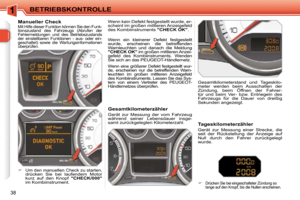

Startet den manuellen CHECK und ruft die Wartungsinformation auf
Stellt die gewählte Funktion auf Null zurück (Tageskilometerzähler
oder Wartungsanzeige)

8. Helligkeitsregler für
Kombiinstrument
Regelt die Lichtintensität der Bedienungseinheit
Messinstrumente

1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1 000 U/min oder rpm)

2. Kühlfl üssigkeitstemperatur
Zeigt die Temperatur der Motorkühlfl üssigkeit an (°Celsius)

3. Kraftstofftankanzeige
Zeigt die im Tank verbleibende Kraftstoffmenge an

4. Geschwindigkeitsmesser
Zeigt die momentane Geschwindigkeit des fahrenden
Fahrzeugs an (km/h oder mph)
A. Tageskilometerzähler
(km oder Meilen)

B. Gesamtkilometerzähler
(km oder Meilen)

C. Ölstandsanzeige
Wartungsanzeige
(km oder Meilen)
Diese beiden Funktionen werden beim Einschalten der Zündung für
mehrere Sekunden angezeigt.
Anzeigefelder
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige. Die folgenden Funktionen werden je
nach Einstellung angezeigt.
-
Warnleuchten/CHECK
- Reifendrucküberwachung
- Geschwindigkeitsbegrenzer/-
regler
- Gangwechselanzeige
-
Elektronisch gesteuertes
Sechsgang- oder Automatikgetriebe

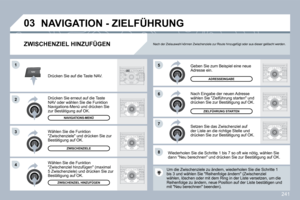

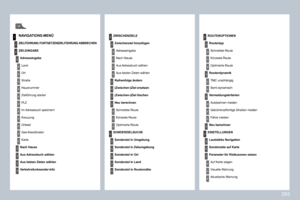

- Navigation - Führung/
Bordcomputer

i
24
BETRIEBSKONTROLLE

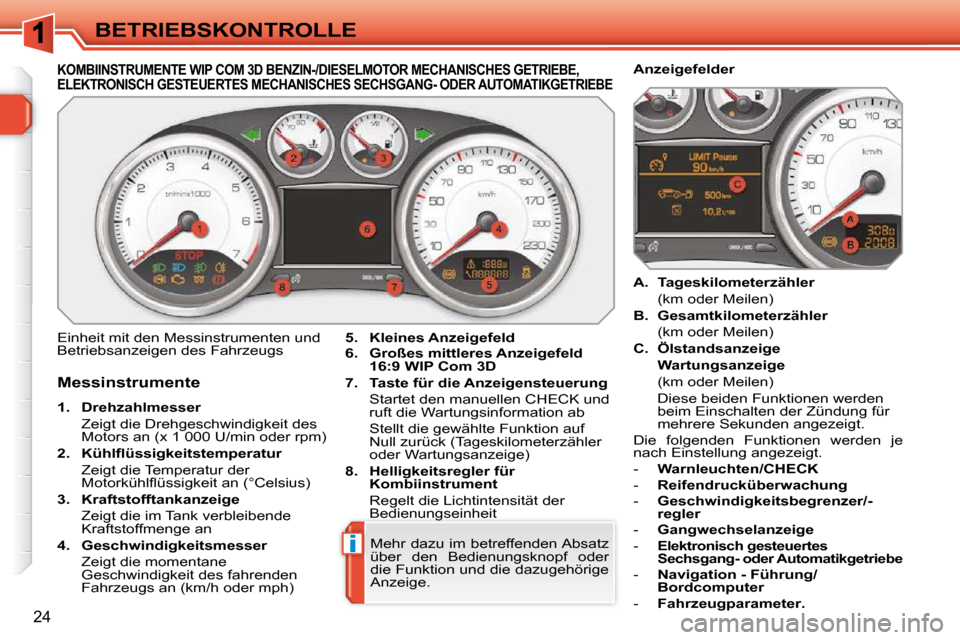

KOMBIINSTRUMENTE WIP COM 3D BENZIN-/DIESELMOTOR MECHANISCHES GETRIEBE, ELEKTRONISCH GESTEUERTES MECHANISCHES SECHSGANG- OD ER AUTOMATIKGETRIEBE
Messinstrumente

1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1 000 U/min oder rpm)

2. Kühlfl üssigkeitstemperatur
Zeigt die Temperatur der Motorkühlfl üssigkeit an (°Celsius)

3. Kraftstofftankanzeige
Zeigt die im Tank verbleibende Kraftstoffmenge an

4. Geschwindigkeitsmesser
Zeigt die momentane Geschwindigkeit des fahrenden
Fahrzeugs an (km/h oder mph)
A. Tageskilometerzähler
(km oder Meilen)

B. Gesamtkilometerzähler
(km oder Meilen)

C. Ölstandsanzeige
Wartungsanzeige
(km oder Meilen)
Diese beiden Funktionen werden beim Einschalten der Zündung für
mehrere Sekunden angezeigt.
Die folgenden Funktionen werden je
nach Einstellung angezeigt.
- Warnleuchten/CHECK
- Reifendrucküberwachung
- Geschwindigkeitsbegrenzer/-
regler
- Gangwechselanzeige
-
Elektronisch gesteuertes
Sechsgang- oder Automatikgetriebe
- Navigation - Führung/
Bordcomputer
- Fahrzeugparameter
.
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs Anzeigefelder

5. Kleines Anzeigefeld

6. Großes mittleres Anzeigefeld
16:9
WIP Com 3D

7. Taste für die Anzeigensteuerung
Startet den manuellen CHECK und ruft die Wartungsinformation ab
Stellt die gewählte Funktion auf Null zurück (Tageskilometerzähler
oder Wartungsanzeige)

8. Helligkeitsregler für
Kombiinstrument
Regelt die Lichtintensität der Bedienungseinheit
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige.

i
25

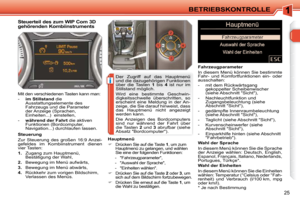

BETRIEBSKONTROLLE * Je nach Bestimmung

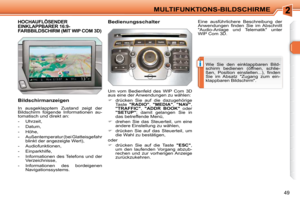

Steuerteil des zum WIP Com 3D
gehörenden Kombiinstruments

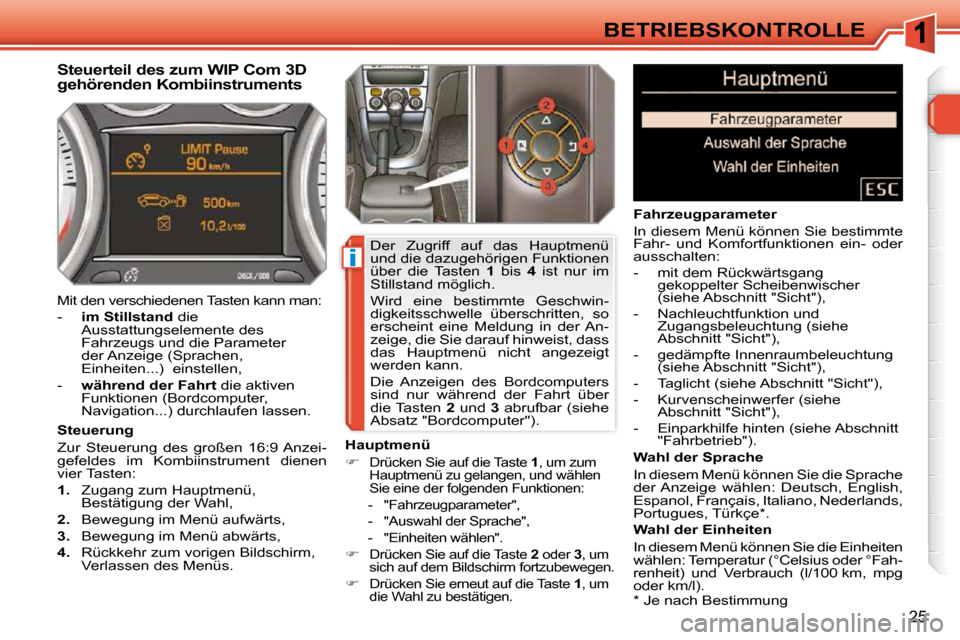

Steuerung
Zur Steuerung des großen 16:9 Anzei-
gefeldes im Kombiinstrument dienen
vier Tasten:

1. Zugang zum Hauptmenü,
Bestätigung der Wahl,

2. Bewegung im Menü aufwärts,

3. Bewegung im Menü abwärts,

4. Rückkehr zum vorigen Bildschirm,
Verlassen des Menüs. Hauptmenü
 Drücken Sie auf die Taste
1 , um zum
Hauptmenü zu gelangen, und wählen
Sie eine der folgenden Funktionen:
- "Fahrzeugparameter",

- "Auswahl der Sprache",

- "Einheiten wählen".

 Drücken Sie auf die Taste 2 oder 3 , um
sich auf dem Bildschirm fortzubewegen.

 Drücken Sie erneut auf die Taste 1 , um
die Wahl zu bestätigen.
Der Zugriff auf das Hauptmenü
und die dazugehörigen Funktionen
über die Tasten 1 bis 4 ist nur im
Stillstand möglich.
Wird eine bestimmte Geschwin-
digkeitsschwelle überschritten, so
erscheint eine Meldung in der An-
zeige, die Sie darauf hinweist, dass
das Hauptmenü nicht angezeigt
werden kann.

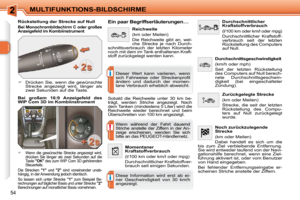

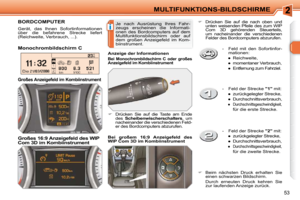

Die Anzeigen des Bordcomputers
sind nur während der Fahrt über
die Tasten 2 und 3 abrufbar (siehe
Absatz "Bordcomputer").
Mit den verschiedenen Tasten kann man:
-
im Stillstand die
Ausstattungselemente des
Fahrzeugs und die Parameter
der Anzeige (Sprachen,
Einheiten...) einstellen,
- während der Fahrt die aktiven
Funktionen (Bordcomputer,
Navigation...) durchlaufen lassen.

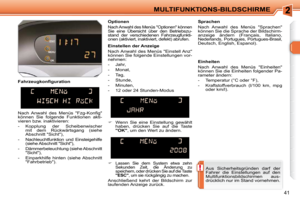

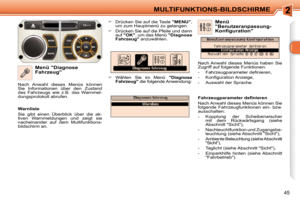

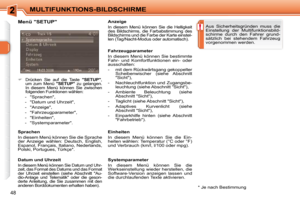

Fahrzeugparameter
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:
- mit dem Rückwärtsgang gekoppelter Scheibenwischer
(siehe Abschnitt "Sicht"),
- Nachleuchtfunktion und Zugangsbeleuchtung (siehe
Abschnitt "Sicht"),

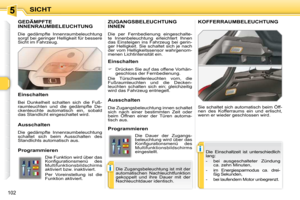

- gedämpfte Innenraumbeleuchtung (siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),

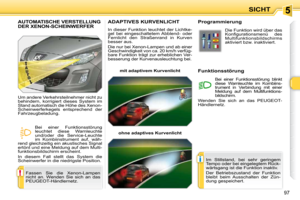

- Kurvenscheinwerfer (siehe Abschnitt "Sicht"),
- Einparkhilfe hinten (siehe Abschnitt "Fahrbetrieb").

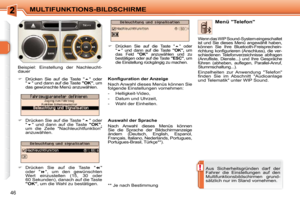

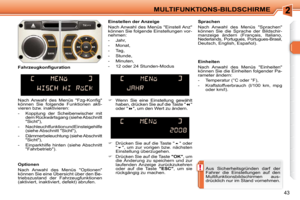

Wahl der Sprache
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Türkçe * .
Wahl der Einheiten
In diesem Menü können Sie die Einheiten
wählen: Temperatur (°Celsius oder °Fah-
renheit) und Verbrauch (l/100 km, mpg
oder km/l).

!
26
BETRIEBSKONTROLLE
Die Leuchten blinken oder leuch-
ten ununterbrochen.
Bestimmte Leuchten tun beides.
Ob es sich um eine normale Situ-
ation handelt oder ein Defekt vor-
liegt, lässt sich nur erkennen, wenn
man die Leuchtweise im Zusam-
menhang mit dem Betriebszustand
des Fahrzeugs betrachtet.

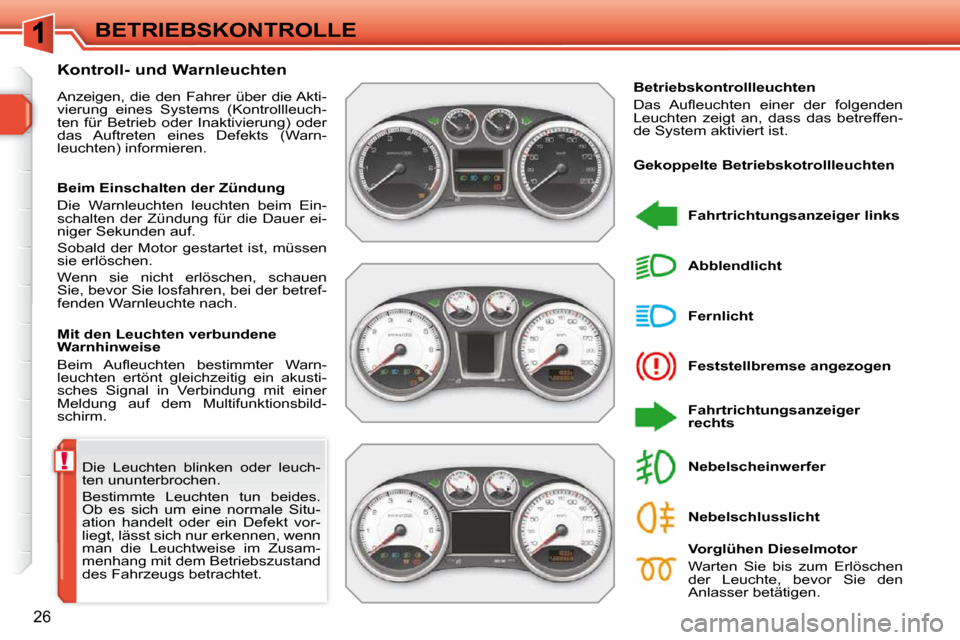

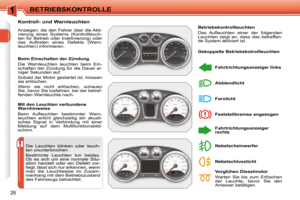

Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über die Akti-
vierung eines Systems (Kontrollleuch-
ten für Betrieb oder Inaktivierung) oder
das Auftreten eines Defekts (Warn-
leuchten) informieren.
Mit den Leuchten verbundene
Warnhinweise
Beim Aufl euchten bestimmter Warn-
leuchten ertönt gleichzeitig ein akusti-
sches Signal in Verbindung mit einer

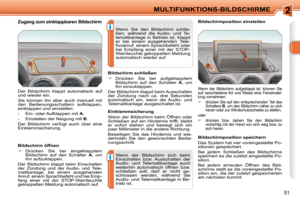

Meldung auf dem Multifunktionsbild-
schirm.
Betriebskontrollleuchten
Das Aufl euchten einer der folgenden
Leuchten zeigt an, dass das betreffen-
de System aktiviert ist.
Fahrtrichtungsanzeiger links
Feststellbremse angezogen
Fahrtrichtungsanzeiger
rechts
Fernlicht
Abblendlicht
Vorglühen Dieselmotor
Warten Sie bis zum Erlöschen
der Leuchte, bevor Sie den
Anlasser betätigen.
Nebelscheinwerfer
Beim Einschalten der Zündung
Die Warnleuchten leuchten beim Ein-
schalten der Zündung für die Dauer ei-
niger Sekunden auf.
Sobald der Motor gestartet ist, müssen
sie erlöschen.
Wenn sie nicht erlöschen, schauen
Sie, bevor Sie losfahren, bei der betref-
fenden Warnleuchte nach.

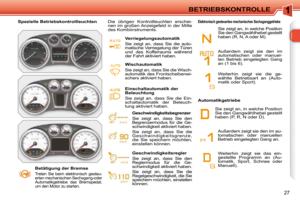

Gekoppelte Betriebskotrollleuchten

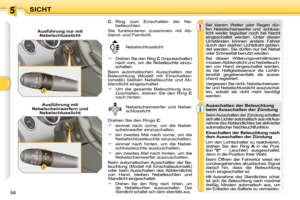

Nebelschlusslicht

27
BETRIEBSKONTROLLE
Betätigung der Bremse

Treten Sie beim elektronisch gesteu-
erten mechanischen Sechsgang-oder
Automatikgetriebe das Bremspedal,
um den Motor zu starten.

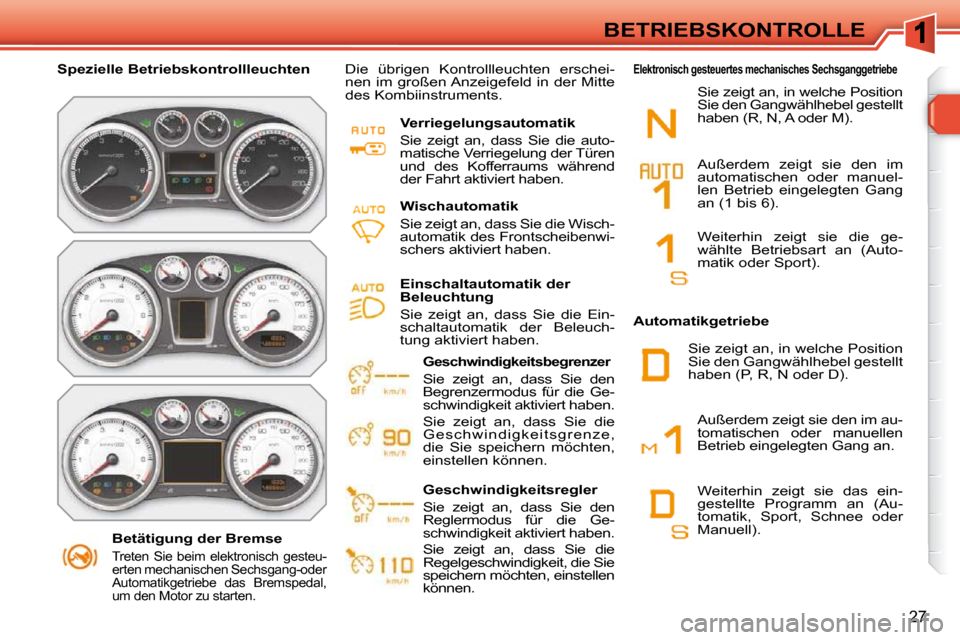

Spezielle Betriebskontrollleuchten Die übrigen Kontrollleuchten erschei-
nen im großen Anzeigefeld in der Mitte
des Kombiinstruments.

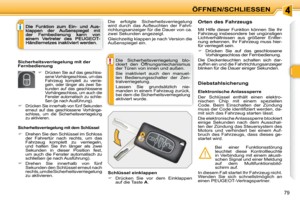

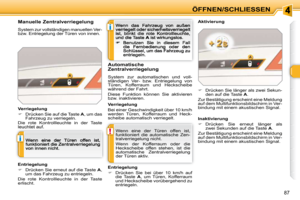

Verriegelungsautomatik
Sie zeigt an, dass Sie die auto-
matische Verriegelung der Türen
und des Kofferraums während
der Fahrt aktiviert haben.

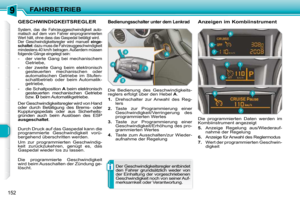

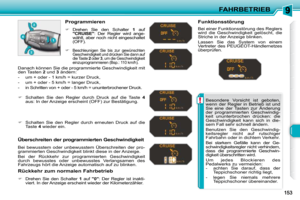

Geschwindigkeitsbegrenzer
Sie zeigt an, dass Sie den
Begrenzermodus für die Ge-
schwindigkeit aktiviert haben.
Sie zeigt an, dass Sie die
G e s c h w i n d i g k e i t s g r e n z e ,
die Sie speichern möchten,
einstellen können.
Geschwindigkeitsregler
Sie zeigt an, dass Sie den
Reglermodus für die Ge-
schwindigkeit aktiviert haben.
Sie zeigt an, dass Sie die
Regelgeschwindigkeit, die Sie
speichern möchten, einstellen

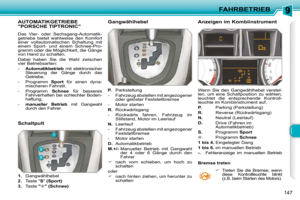

können. Automatikgetriebe
Sie zeigt an, in welche Position
Sie den Gangwählhebel gestellt
haben (R, N, A oder M).

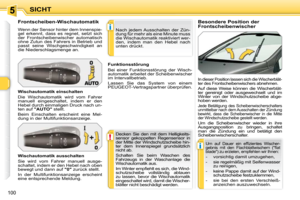

Wischautomatik
Sie zeigt an, dass Sie die Wisch-
automatik des Frontscheibenwi-
schers aktiviert haben.

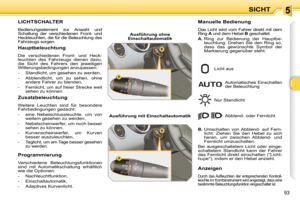

Einschaltautomatik der
Beleuchtung
Sie zeigt an, dass Sie die Ein-
schaltautomatik der Beleuch-
tung aktiviert haben. Außerdem zeigt sie den im
automatischen oder manuel-
len Betrieb eingelegten Gang
an (1 bis 6).
Weiterhin zeigt sie die ge-
wählte Betriebsart an (Auto-
matik oder Sport).
Außerdem zeigt sie den im au-
tomatischen oder manuellen
Betrieb eingelegten Gang an.
Weiterhin zeigt sie das ein-
gestellte Programm an (Au-
tomatik, Sport, Schnee oder
Manuell).
Elektronisch gesteuertes mechanisches Sechsgangg
etriebe
Sie zeigt an, in welche Position
Sie den Gangwählhebel gestellt
haben (P, R, N oder D).

28

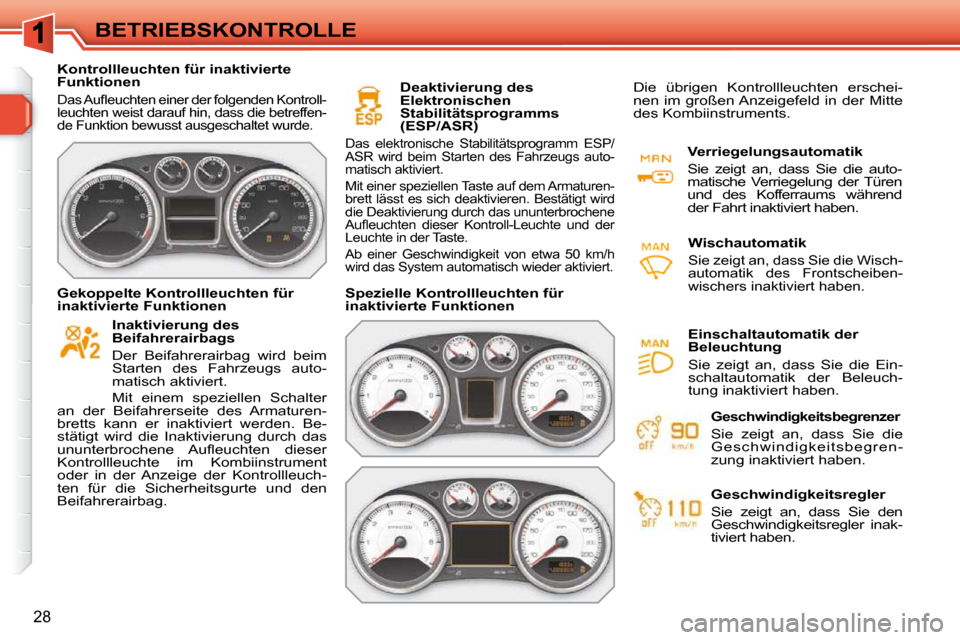

BETRIEBSKONTROLLE

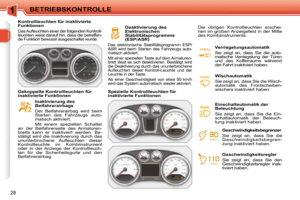

Kontrollleuchten für inaktivierte
Funktionen

Das Aufl euchten einer der folgenden Kontroll-
leuchten weist darauf hin, dass die betreffen-
de Funktion bewusst ausgeschaltet wurde.
Inaktivierung des
Beifahrerairbags
Der Beifahrerairbag wird beim
Starten des Fahrzeugs auto-
matisch aktiviert.
Mit einem speziellen Schalter
an der Beifahrerseite des Armaturen-
bretts kann er inaktiviert werden. Be-
stätigt wird die Inaktivierung durch das
ununterbrochene Aufl euchten dieser
Kontrollleuchte im Kombiinstrument
oder in der Anzeige der Kontrollleuch-
ten für die Sicherheitsgurte und den

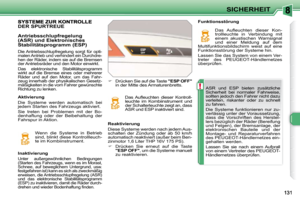

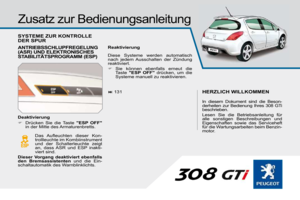

Beifahrerairbag. Deaktivierung des
Elektronischen
Stabilitätsprogramms
(ESP/ASR)

Das elektronische Stabilitätsprogramm ESP/
ASR wird beim Starten des Fahrzeugs auto-
matisch aktiviert.
Mit einer speziellen Taste auf dem Armaturen-
brett lässt es sich deaktivieren. Bestätigt wird
die Deaktivierung durch das ununterbrochene
Aufl euchten dieser Kontroll-Leuchte und der
Leuchte in der Taste.
Ab einer Geschwindigkeit von etwa 50 km/h
wird das System automatisch wieder aktiviert.
Gekoppelte Kontrollleuchten für
inaktivierte Funktionen Spezielle Kontrollleuchten für
inaktivierte Funktionen Verriegelungsautomatik
Sie zeigt an, dass Sie die auto-
matische Verriegelung der Türen
und des Kofferraums während
der Fahrt inaktiviert haben.
Wischautomatik

Sie zeigt an, dass Sie die Wisch-
automatik des Frontscheiben-
wischers inaktiviert haben.
Die übrigen Kontrollleuchten erschei-
nen im großen Anzeigefeld in der Mitte
des Kombiinstruments.

Geschwindigkeitsbegrenzer
Sie zeigt an, dass Sie die
G e s c h w i n d i g k e i t s b e g r e n -
zung inaktiviert haben.
Geschwindigkeitsregler
Sie zeigt an, dass Sie den
Geschwindigkeitsregler inak-
tiviert haben.
Einschaltautomatik der
Beleuchtung
Sie zeigt an, dass Sie die Ein-
schaltautomatik der Beleuch-
tung inaktiviert haben.

!
29
BETRIEBSKONTROLLE

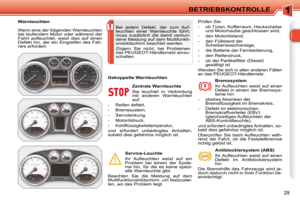

Wenn eine der folgenden Warnleuchten
bei laufendem Motor oder während der
Fahrt aufl euchtet, weist dies auf einen
Defekt hin, der ein Eingreifen des Fah-
rers erfordert.
Zentrale Warnleuchte
Sie leuchtet in Verbindung
mit anderen Warnleuchten
auf:
- Reifen defekt,
- Bremssystem,
- Servolenkung,
- Motoröldruck,
- Kühlfl üssigkeitstemperatur,
und erfordert unbedingtes Anhalten,
sobald dies gefahrlos möglich ist.
Service-Leuchte
Ihr Aufl euchten weist auf ein
Problem bei einem der Syste-
me hin, für die es keine spezi-
elle Warnleuchte gibt.
Beachten Sie die Meldung auf dem
Multifunktionsbildschirm, um festzustel-
len, wo das Problem liegt. Bremssystem
Ihr Aufl euchten weist auf einen
Defekt in einem der Bremssys-
teme hin:
- starkes Absinken der Bremsfl üssigkeit im Bremskreis,
- Defekt im elektronischen Bremskraftverteiler (EBV)
(gleichzeitiges Aufl euchten der
ABS-Kontrollleuchte),
und erfordert unbedingtes Anhalten, so-
bald dies gefahrlos möglich ist.
Überprüfen Sie beim Aufl euchten wäh-
rend der Fahrt, ob die Feststellbremse
richtig gelöst ist.
Bei jedem Defekt, der zum Auf-
leuchten einer Warnleuchte führt,
muss zusätzlich die damit verbun-
dene Meldung auf dem Multifunkti-
onsbildschirm beachtet werden.
Zögern Sie nicht, bei Problemen
das PEUGEOT-Händlernetz einzu-
schalten.

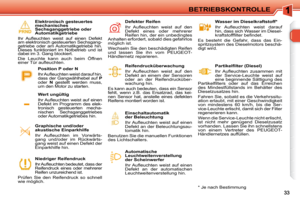

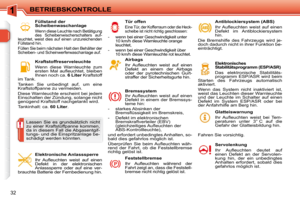

Warnleuchten
Gekoppelte Warnleuchten Prüfen Sie:
- ob Türen, Kofferraum, Heckscheibe
und Motorhaube geschlossen sind,
- den Motorölstand,
- den Füllstand der Scheibenwaschanlage,
- die Batterie der Fernbedienung,

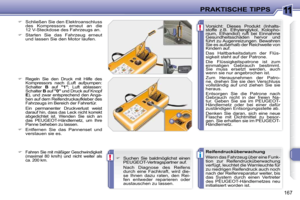

- den Reifendruck,
- ob der Partikelfi lter (Diesel) gesättigt ist
Wenden Sie sich in allen anderen Fällen
an das PEUGEOT-Händlernetz.

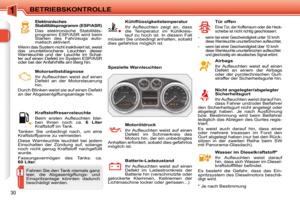

Antiblockiersystem (ABS)
Ihr Aufl euchten weist auf einen
Defekt im Antiblockiersystem
hin.
Die Bremshilfe des Fahrzeugs wird je-
doch dadurch nicht in ihrer Funktion be-
einträchtigt.
