PRAKTISCHE TIPPS

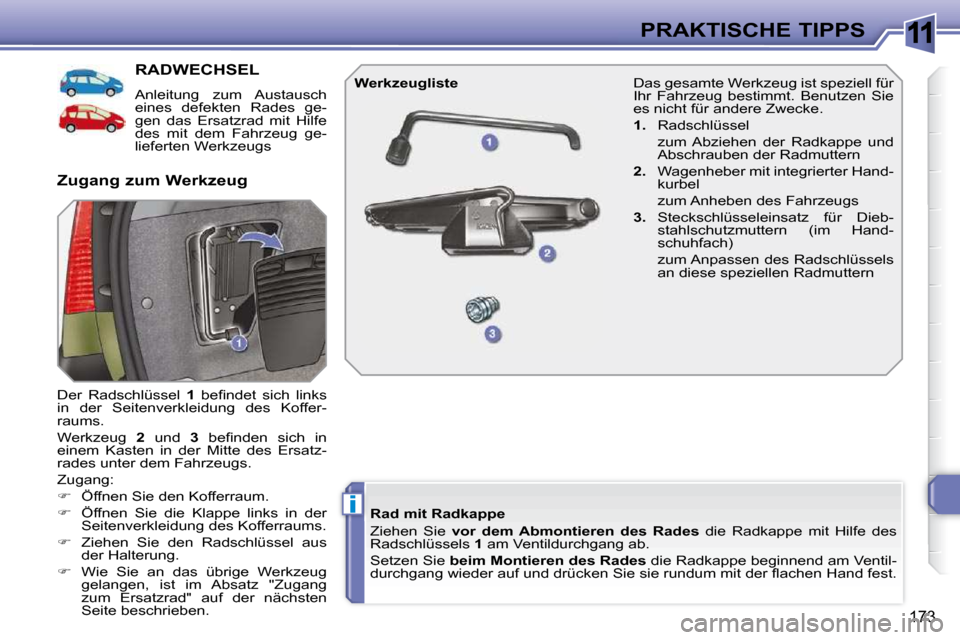

RADWECHSEL
Anleitung zum Austausch
eines defekten Rades ge-
gen das Ersatzrad mit Hilfe
des mit dem Fahrzeug ge-
lieferten Werkzeugs
Der Radschlüssel 1 befi ndet sich links
in der Seitenverkleidung des Koffer-
raums.
Werkzeug 2 und 3 befi nden sich in
einem Kasten in der Mitte des Ersatz-
rades unter dem Fahrzeugs.
Zugang:

 Öffnen Sie den Kofferraum.

 Öffnen Sie die Klappe links in der
Seitenverkleidung des Kofferraums.

 Ziehen Sie den Radschlüssel aus
der Halterung.

 Wie Sie an das übrige Werkzeug
gelangen, ist im Absatz "Zugang
zum Ersatzrad" auf der nächsten
Seite beschrieben.
Zugang zum Werkzeug
Werkzeugliste
Rad mit Radkappe
Ziehen Sie vor dem Abmontieren des Rades die Radkappe mit Hilfe des
Radschlüssels 1 am Ventildurchgang ab.
Setzen Sie beim Montieren des Rades die Radkappe beginnend am Ventil-
durchgang wieder auf und drücken Sie sie rundum mit der fl achen Hand fest.
Das gesamte Werkzeug ist speziell für
Ihr Fahrzeug bestimmt. Benutzen Sie
es nicht für andere Zwecke.

1. Radschlüssel
zum Abziehen der Radkappe und Abschrauben der Radmuttern

2. Wagenheber mit integrierter Hand-
kurbel
zum Anheben des Fahrzeugs

3. Steckschlüsseleinsatz für Dieb-
stahlschutzmuttern (im Hand-
schuhfach)
zum Anpassen des Radschlüssels an diese speziellen Radmuttern

11
i
174
PRAKTISCHE TIPPS
Befestigung des
Stahlersatzrades oder Notrades
Bei Fahrzeugen mit Aluminiumrä-
dern ist es normal, wenn Sie bei
der Montage des Ersatzrades fest-
stellen, dass die Unterlegscheiben
beim Festziehen der Schrauben
keinen Kontakt mit dem Stahler-
satzrad bzw. Notrad haben. Das
Rad wird durch den konischen
Druck der einzelnen Schrauben
gehalten.

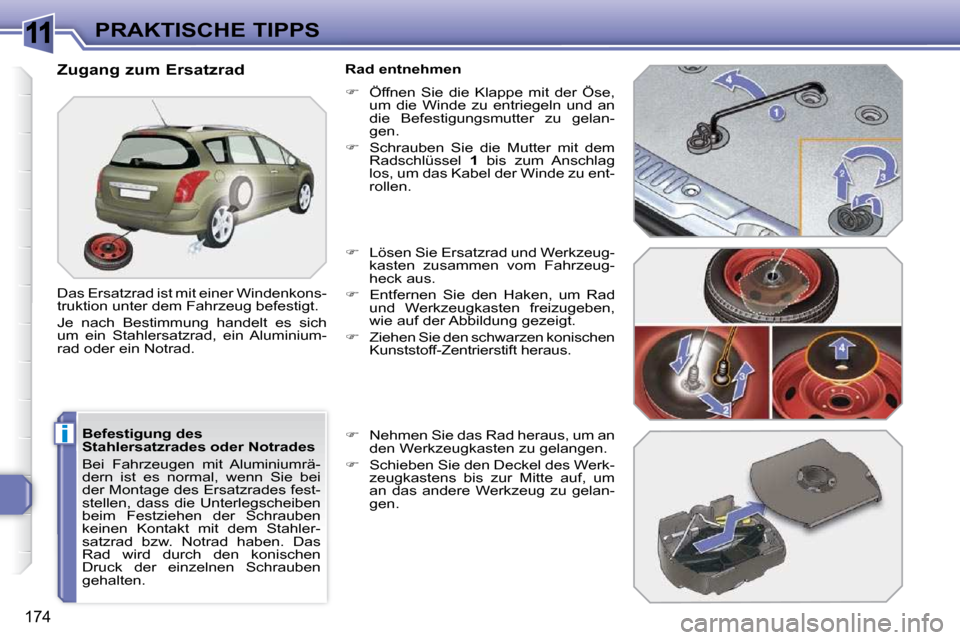

Zugang zum Ersatzrad
Das Ersatzrad ist mit einer Windenkons-
truktion unter dem Fahrzeug befestigt.
Je nach Bestimmung handelt es sich
um ein Stahlersatzrad, ein Aluminium-
rad oder ein Notrad.
Rad entnehmen

 Öffnen Sie die Klappe mit der Öse,
um die Winde zu entriegeln und an
die Befestigungsmutter zu gelan-
gen.

 Schrauben Sie die Mutter mit dem
Radschlüssel 1 bis zum Anschlag
los, um das Kabel der Winde zu ent-
rollen.

 Lösen Sie Ersatzrad und Werkzeug-
kasten zusammen vom Fahrzeug-
heck aus.

 Entfernen Sie den Haken, um Rad
und Werkzeugkasten freizugeben,
wie auf der Abbildung gezeigt.

 Ziehen Sie den schwarzen konischen
Kunststoff-Zentrierstift heraus.

 Nehmen Sie das Rad heraus, um an
den Werkzeugkasten zu gelangen.

 Schieben Sie den Deckel des Werk-
zeugkastens bis zur Mitte auf, um
an das andere Werkzeug zu gelan-
gen.

11
ii
175
PRAKTISCHE TIPPS
Reifendrucküberwachung
Das Ersatzrad hat keinen Sensor.
Das defekte Rad muss von einem
Vertreter des PEUGEOT-Händler-

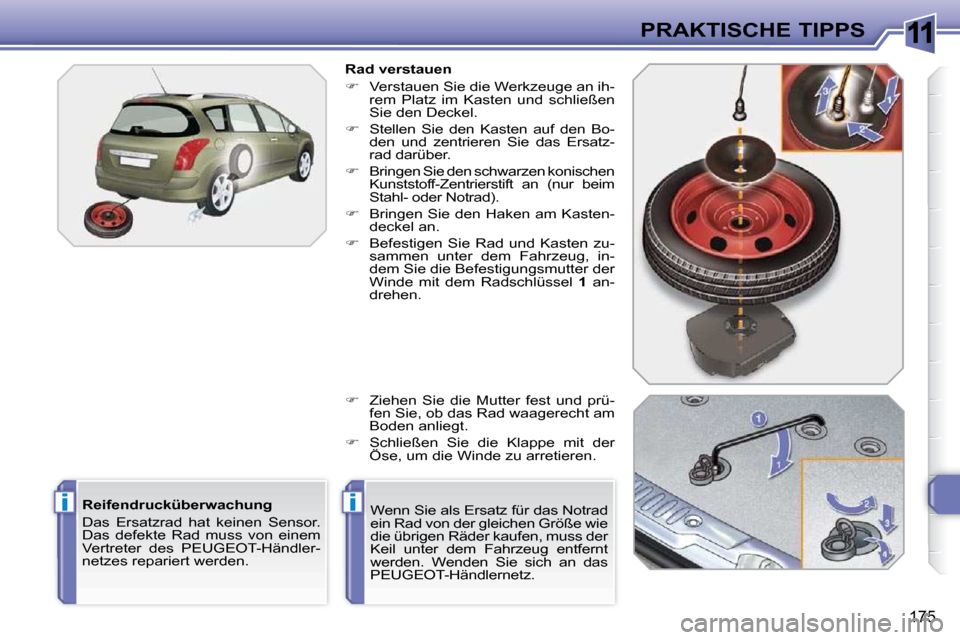

netzes repariert werden. Rad verstauen

 Verstauen Sie die Werkzeuge an ih-
rem Platz im Kasten und schließen
Sie den Deckel.

 Stellen Sie den Kasten auf den Bo-
den und zentrieren Sie das Ersatz-
rad darüber.

 Bringen Sie den schwarzen konischen
Kunststoff-Zentrierstift an (nur beim
Stahl- oder Notrad).

 Bringen Sie den Haken am Kasten-
deckel an.

 Befestigen Sie Rad und Kasten zu-
sammen unter dem Fahrzeug, in-
dem Sie die Befestigungsmutter der
Winde mit dem Radschlüssel 1 an-
drehen.

 Ziehen Sie die Mutter fest und prü-
fen Sie, ob das Rad waagerecht am
Boden anliegt.

 Schließen Sie die Klappe mit der
Öse, um die Winde zu arretieren.
Wenn Sie als Ersatz für das Notrad
ein Rad von der gleichen Größe wie
die übrigen Räder kaufen, muss der
Keil unter dem Fahrzeug entfernt
werden. Wenden Sie sich an das
PEUGEOT-Händlernetz.

11
i
176
PRAKTISCHE TIPPS
Fahrzeug abstellen

Stellen Sie das Fahrzeug so ab,
dass es den Verkehr nicht behin-
dert: auf einem waagerechten, fes-
ten, nicht rutschigen Untergrund.
Ziehen Sie die Feststellbremse an,
schalten Sie die Zündung aus und
legen Sie den ersten Gang * ein,
sodass die Räder blockiert sind.
Setzen Sie bei Bedarf einen Keil
unter das Rad, das dem auszu-
wechselnden Rad schräg gegenü-
ber liegt.
Stellen Sie unbedingt sicher, dass
die Insassen ausgestiegen sind
und sich in einem sicheren Bereich
aufhalten.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird; ver-
wenden Sie einen Stützbock.

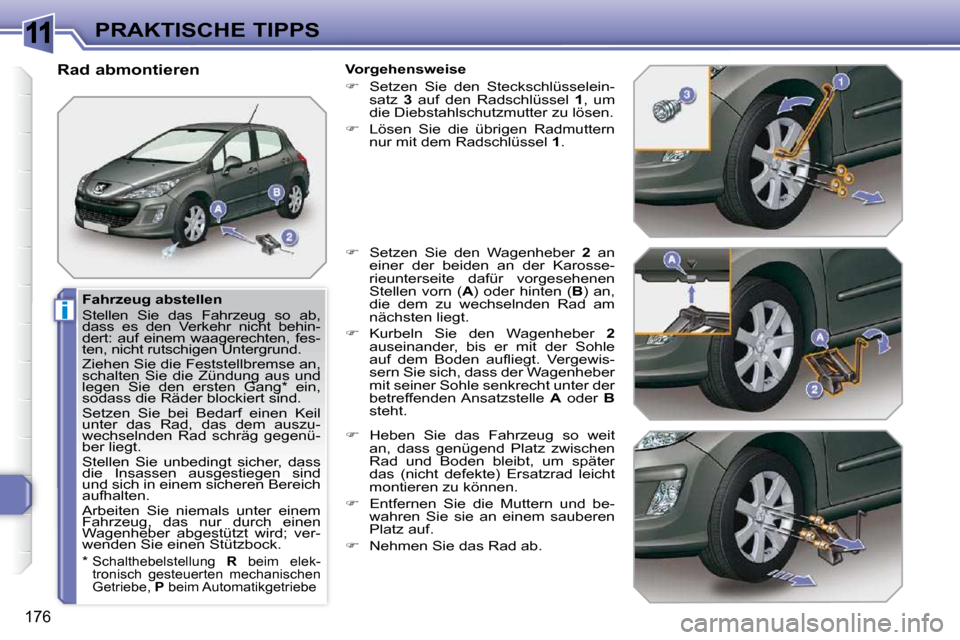

Rad abmontieren
Vorgehensweise

 Setzen Sie den Steckschlüsselein-
satz 3 auf den Radschlüssel 1 , um
die Diebstahlschutzmutter zu lösen.

 Lösen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 .

 Setzen Sie den Wagenheber 2 an
einer der beiden an der Karosse-
rieunterseite dafür vorgesehenen
Stellen vorn ( A ) oder hinten ( B ) an,
die dem zu wechselnden Rad am
nächsten liegt.

 Kurbeln Sie den Wagenheber 2
auseinander, bis er mit der Sohle
auf dem Boden aufl iegt. Vergewis-
sern Sie sich, dass der Wagenheber
mit seiner Sohle senkrecht unter der
betreffenden Ansatzstelle A oder B
steht.

 Heben Sie das Fahrzeug so weit
an, dass genügend Platz zwischen
Rad und Boden bleibt, um später
das (nicht defekte) Ersatzrad leicht
montieren zu können.

 Entfernen Sie die Muttern und be-
wahren Sie sie an einem sauberen
Platz auf.

 Nehmen Sie das Rad ab.
*
Schalthebelstellung R beim elek-
tronisch gesteuerten mechanischen
Getriebe, P beim Automatikgetriebe

11
i
177
PRAKTISCHE TIPPS
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad
im Koffer verstauen zu können.
Bei Verwendung des Notrades darf
die Geschwindigkeit von 80 km/h
nicht überschritten werden.
Lassen Sie so schnell wie möglich
von einem Vertreter des PEUGEOT-
Händlernetzes überprüfen, ob die
Radmuttern richtig festgezogen sind
und das Ersatzrad den richtigen Rei-
fendruck hat
Lassen Sie das defekte Rad repa-
rieren und bringen Sie es gleich
danach wieder am Fahrzeug an.

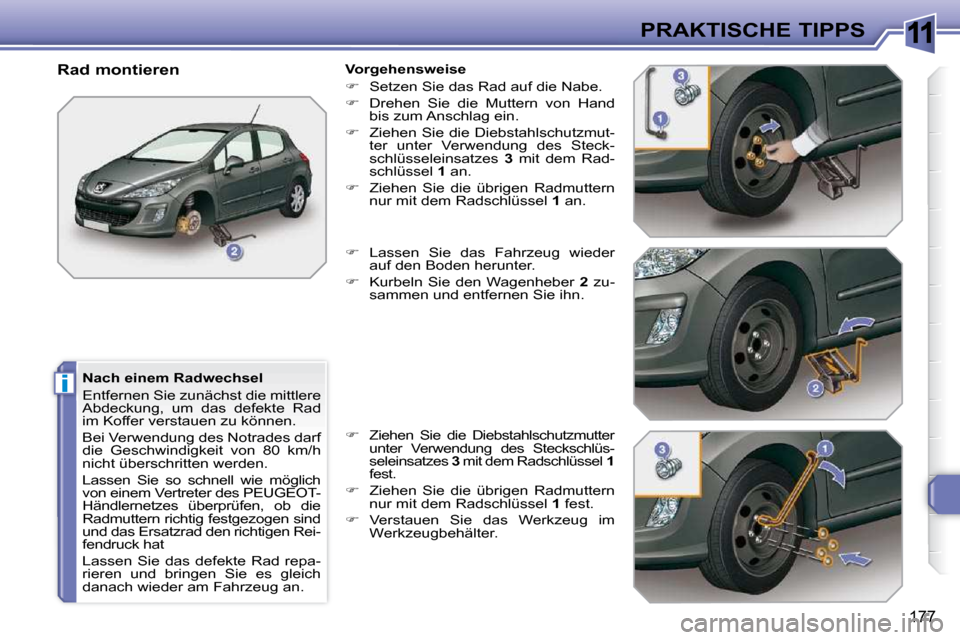

Rad montieren
Vorgehensweise

 Setzen Sie das Rad auf die Nabe.

 Drehen Sie die Muttern von Hand
bis zum Anschlag ein.

 Ziehen Sie die Diebstahlschutzmut-
ter unter Verwendung des Steck-
schlüsseleinsatzes 3 mit dem Rad-
schlüssel 1 an.

 Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 an.

 Lassen Sie das Fahrzeug wieder
auf den Boden herunter.

 Kurbeln Sie den Wagenheber 2 zu-
sammen und entfernen Sie ihn.


Ziehen Sie die Diebstahlschutzmutter
unter Verwendung des Steckschlüs-
seleinsatzes 3 mit dem Radschlüssel 1
fest.

 Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 fest.

 Verstauen Sie das Werkzeug im
Werkzeugbehälter.

11
!
!
!
178
PRAKTISCHE TIPPS Stromschlaggefahr
Xenon-Lampen (D1S-35W) müssenvon einem Vertreter des PEUGEOT-
Händlernetzes ausgetauscht werden.

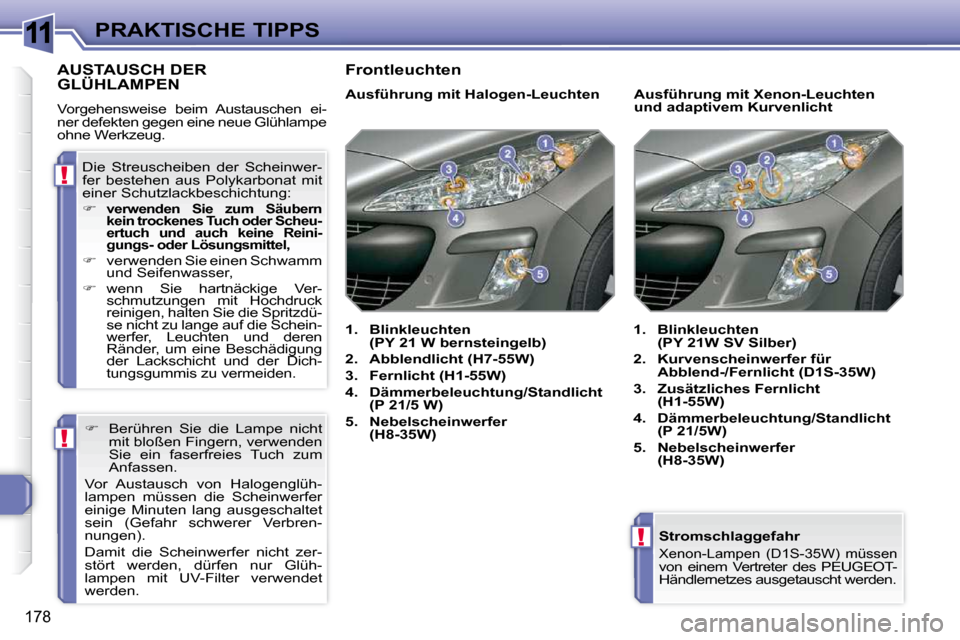

AUSTAUSCH DER GLÜHLAMPEN
Vorgehensweise beim Austauschen ei-
ner defekten gegen eine neue Glühlampe
ohne Werkzeug. Ausführung mit Halogen-Leuchten

1. Blinkleuchten
(PY 21 W bernsteingelb)

2. Abblendlicht (H7-55W)

3. Fernlicht (H1-55W)

4. Dämmerbeleuchtung/Standlicht
(P 21/5 W)

5. Nebelscheinwerfer
(H8-35W)
1. Blinkleuchten
(PY 21W SV Silber)

2. Kurvenscheinwerfer für
Abblend-/Fernlicht (D1S-35W)

3. Zusätzliches Fernlicht
(H1-55W)

4. Dämmerbeleuchtung/Standlicht
(P 21/5W)

5. Nebelscheinwerfer
(H8-35W)
Ausführung mit Xenon-Leuch
ten
und adaptivem Kurvenlicht
Die Streuscheiben der Scheinwer-
fer bestehen aus Polykarbonat mit
einer Schutzlackbeschichtung:


verwenden Sie zum Säubern
kein trockenes Tuch oder Scheu-
ertuch und auch keine Reini-
gungs- oder Lösungsmittel,

 verwenden Sie einen Schwamm
und Seifenwasser,

 wenn Sie hartnäckige Ver-
schmutzungen mit Hochdruck
reinigen, halten Sie die Spritzdü-
se nicht zu lange auf die Schein-
werfer, Leuchten und deren
Ränder, um eine Beschädigung
der Lackschicht und der Dich-
tungsgummis zu vermeiden.

 Berühren Sie die Lampe nicht
mit bloßen Fingern, verwenden
Sie ein faserfreies Tuch zum
Anfassen.
Vor Austausch von Halogenglüh-
lampen müssen die Scheinwerfer
einige Minuten lang ausgeschaltet
sein (Gefahr schwerer Verbren-
nungen).
Damit die Scheinwerfer nicht zer-
stört werden, dürfen nur Glüh-
lampen mit UV-Filter verwendet
werden. Frontleuchten

11
i
!
179
PRAKTISCHE TIPPS
Austausch der Glühlampen des
Fernlichts

 Entfernen Sie die Schutzabdeckung,
indem Sie an der Lasche ziehen.

 Klemmen Sie den Steckverbinder
der Lampe ab.

 Drücken Sie die Federn zusammen,
um die Lampe zu lösen.

 Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Glühlampen
der Dämmerbeleuchtung/des
Standlichts


Entfernen Sie die Schutzabdeckung,
indem Sie an der Lasche ziehen.

 Klemmen Sie den Steckverbinder
der Lampe ab.


Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

 Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Glühlampen des
Abblendlichts

 Entfernen Sie die Schutzabdeckung,
indem Sie an der Lasche ziehen.

 Klemmen Sie den Steckverbinder
der Lampe ab.

 Drücken Sie die Federn auseinan-
der, um die Lampe zu lösen.

 Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

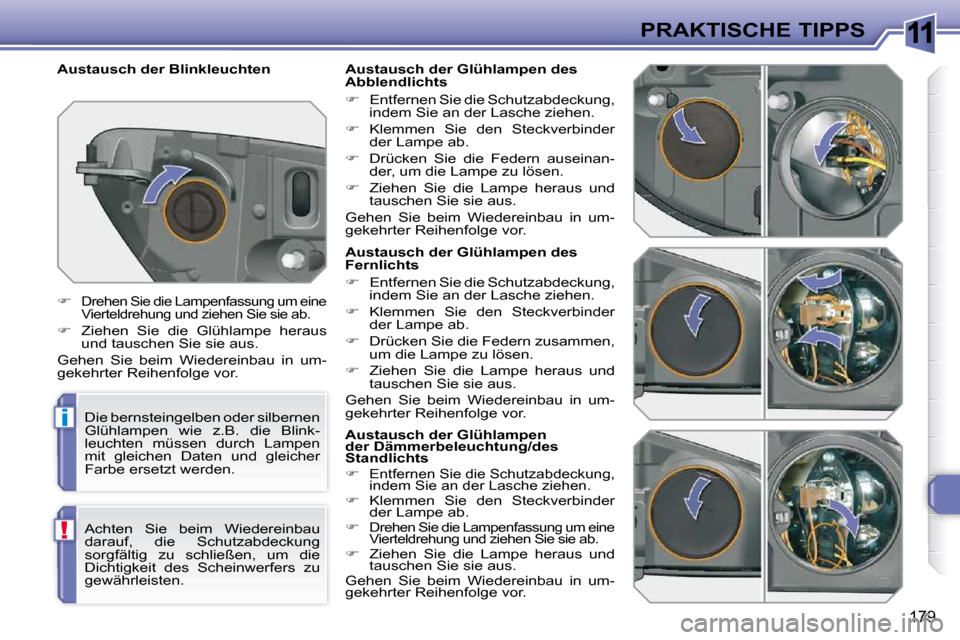

Austausch der Blinkleuchten


Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

 Ziehen Sie die Glühlampe heraus
und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Die bernsteingelben oder silbernen
Glühlampen wie z.B. die Blink-
leuchten müssen durch Lampen
mit gleichen Daten und gleicher
Farbe ersetzt werden.
Achten Sie beim Wiedereinbau
darauf, die Schutzabdeckung
sorgfältig zu schließen, um die
Dichtigkeit des Scheinwerfers zu
gewährleisten.

11
180
PRAKTISCHE TIPPS Austausch der Glühlampen der
Nebelscheinwerfer

 Setzen Sie etwa in der Mitte des
seitlichen Zusatzblinkers einen
Schraubenzieher zwischen dem
Sockel des Außenspiegels und dem
Blinker an.

 Kippen Sie den Schraubenzieher,
um den Zusatzblinker herauszuhe-
beln und ziehen Sie ihn ab.

 Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim
PEUGEOT-Händlernetz.

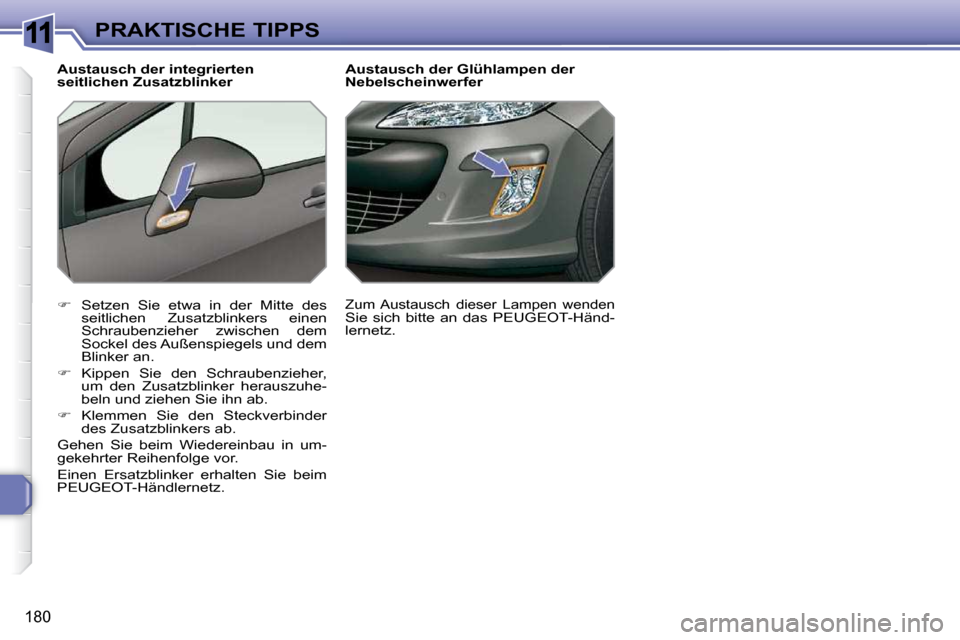

Austausch der integrierten
seitlichen Zusatzblinker
Zum Austausch dieser Lampen wenden Sie sich bitte an das PEUGEOT-Händ-
lernetz.
