2009.5 Peugeot 308 SW BL Betriebsanleitung (in German)

11
189
PRAKTISCHE TIPPS

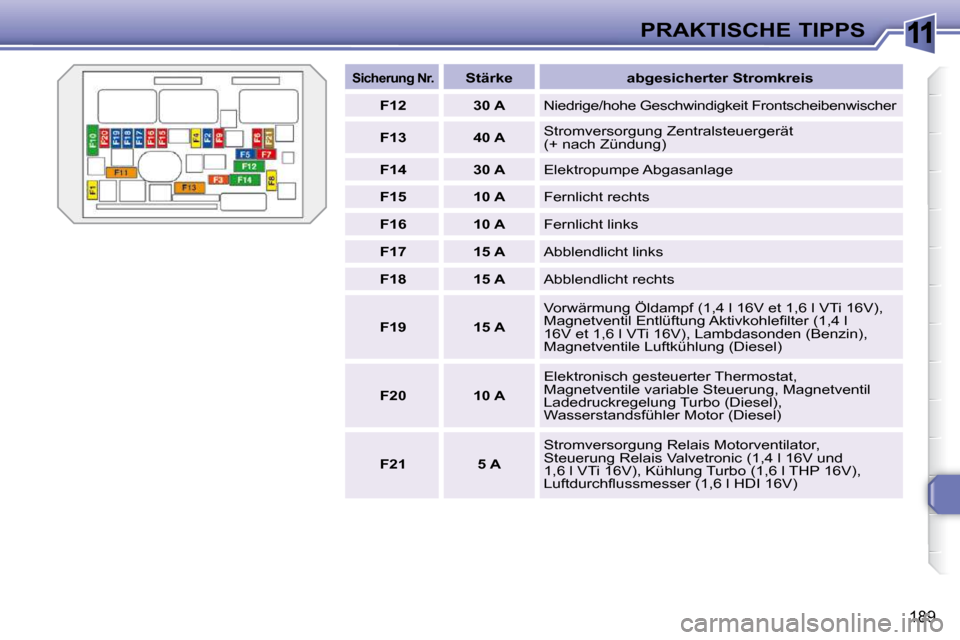

Sicherung Nr.
Stärke abgesicherter Stromkreis

F12 30 A Niedrige/hohe Geschwindigkeit Frontscheibenwischer

F13 40 A Stromversorgung Zentralsteuergerät
(+ nach Zündung)

F14 30 A Elektropumpe Abgasanlage

F15 10 A Fernlicht rechts

F16 10 A Fernlicht links

F17 15 A Abblendlicht links

F18 15 A Abblendlicht rechts

F19 15 A Vorwärmung Öldampf (1,4 l 16V et 1,6 l VTi 16V),
Magnetventil Entlüftung Aktivkohlefi lter (1,4 l
16V et 1,6 l VTi 16V), Lambdasonden (Benzin),
Magnetventile Luftkühlung (Diesel)

F20 10 A Elektronisch gesteuerter Thermostat,
Magnetventile variable Steuerung, Magnetventil
Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)

F21 5 A Stromversorgung Relais Motorventilator,
Steuerung Relais Valvetronic (1,4 l 16V und
1,6 l VTi 16V), Kühlung Turbo (1,6 l THP 16V),
Luftdurchfl ussmesser (1,6 l HDI 16V)

11
190

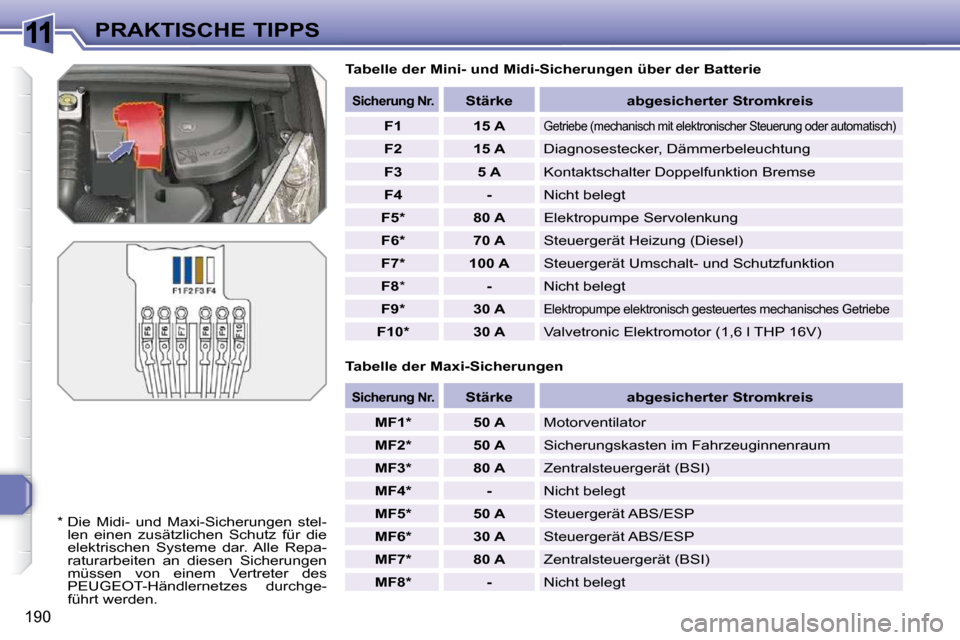

PRAKTISCHE TIPPS Tabelle der Mini- und Midi-Sicherungen über der Batterie
Tabelle der Maxi-Sicherungen
Sicherung Nr.

Stärke abgesicherter Stromkreis

F1 15 A
Getriebe (mechanisch mit elektronischer Steuerung o der automatisch)

F2 15 A Diagnosestecker, Dämmerbeleuchtung

F3 5 A Kontaktschalter Doppelfunktion Bremse

F4 - Nicht belegt

F5 * 80 A Elektropumpe Servolenkung

F6 * 70 A Steuergerät Heizung (Diesel)

F7 * 100 A Steuergerät Umschalt- und Schutzfunktion

F8 *
- Nicht belegt

F9 * 30 A
Elektropumpe elektronisch gesteuertes mechanisches Getriebe

F10 * 30 A Valvetronic Elektromotor (1,6 l THP 16V)

Sicherung Nr.
Stärke abgesicherter Stromkreis

MF1 * 50 A Motorventilator

MF2 * 50 A Sicherungskasten im Fahrzeuginnenraum

MF3 * 80 A Zentralsteuergerät (BSI)

MF4 * - Nicht belegt

MF5 * 50 A Steuergerät ABS/ESP

MF6 * 30 A Steuergerät ABS/ESP

MF7 * 80 A Zentralsteuergerät (BSI)

MF8 * - Nicht belegt
* Die Midi- und Maxi-Sicherungen stel-
len einen zusätzlichen Schutz für die
elektrischen Systeme dar. Alle Repa-
raturarbeiten an diesen Sicherungen
müssen von einem Vertreter des
PEUGEOT-Händlernetzes durchge-
führt werden.

11
191
PRAKTISCHE TIPPS

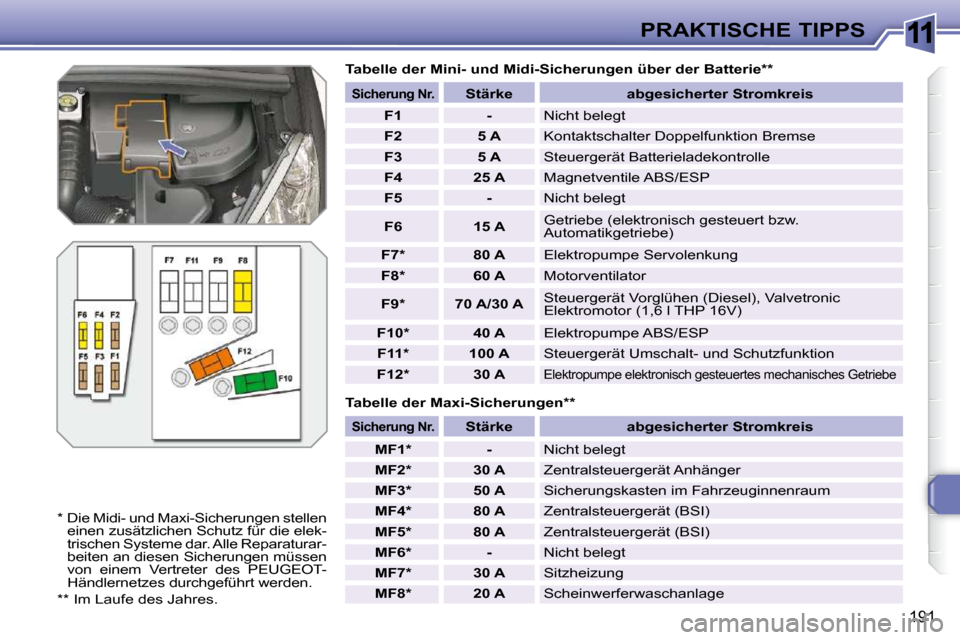

Tabelle der Maxi-Sicherungen **
Tabelle der Mini- und Midi-Sicherungen über der Batterie
**
* Die Midi- und Maxi-Sicherungen stellen einen zusätzlichen Schutz für die elek-
trischen Systeme dar. Alle Reparaturar-
beiten an diesen Sicherungen müssen
von einem Vertreter des PEUGEOT-
Händlernetzes durchgeführt werden.
** Im Laufe des Jahres.

Sicherung Nr.
Stärke abgesicherter Stromkreis

F1 - Nicht belegt

F2 5 A Kontaktschalter Doppelfunktion Bremse

F3 5 A Steuergerät Batterieladekontrolle

F4 25 A Magnetventile ABS/ESP

F5 - Nicht belegt

F6 15 A Getriebe (elektronisch gesteuert bzw.
Automatikgetriebe)

F7 * 80 A Elektropumpe Servolenkung

F8 * 60 A Motorventilator

F9 * 70 A/30 A Steuergerät Vorglühen (Diesel), Valvetronic
Elektromotor (1,6 l THP 16V)

F10 * 40 A Elektropumpe ABS/ESP

F11 * 100 A Steuergerät Umschalt- und Schutzfunktion

F12 * 30 A
Elektropumpe elektronisch gesteuertes mechanisches Getriebe

Sicherung Nr.
Stärke abgesicherter Stromkreis

MF1 * - Nicht belegt

MF2 * 30 A Zentralsteuergerät Anhänger

MF3 * 50 A Sicherungskasten im Fahrzeuginnenraum

MF4 * 80 A Zentralsteuergerät (BSI)

MF5 * 80 A Zentralsteuergerät (BSI)

MF6 * - Nicht belegt

MF7 * 30 A Sitzheizung

MF8 * 20 A Scheinwerferwaschanlage

11
i
192
PRAKTISCHE TIPPS

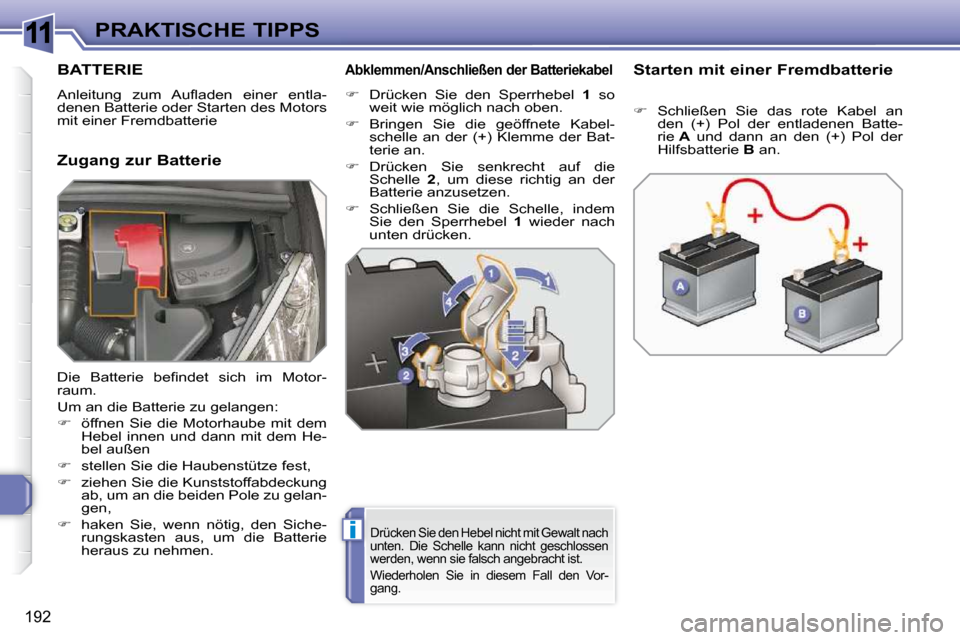

BATTERIE
Anleitung zum Aufl aden einer entla-
denen Batterie oder Starten des Motors
mit einer Fremdbatterie
Zugang zur Batterie
Abklemmen/Anschließen der Batteriekabel

 Drücken Sie den Sperrhebel 1 so
weit wie möglich nach oben.

 Bringen Sie die geöffnete Kabel-
schelle an der (+) Klemme der Bat-
terie an.

 Drücken Sie senkrecht auf die
Schelle 2 , um diese richtig an der
Batterie anzusetzen.

 Schließen Sie die Schelle, indem
Sie den Sperrhebel 1 wieder nach
unten drücken. Starten mit einer Fremdbatterie

Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht ist.
Wiederholen Sie in diesem Fall den Vor-
gang.

 Schließen Sie das rote Kabel an
den (+) Pol der entladenen Batte-
rie A und dann an den (+) Pol der
Hilfsbatterie B an.
Die Batterie befi ndet sich im Motor-
raum.
Um an die Batterie zu gelangen:

 öffnen Sie die Motorhaube mit dem
Hebel innen und dann mit dem He-
bel außen

 stellen Sie die Haubenstütze fest,

 ziehen Sie die Kunststoffabdeckung
ab, um an die beiden Pole zu gelan-
gen,

 haken Sie, wenn nötig, den Siche-
rungskasten aus, um die Batterie
heraus zu nehmen.

11
!
i
193

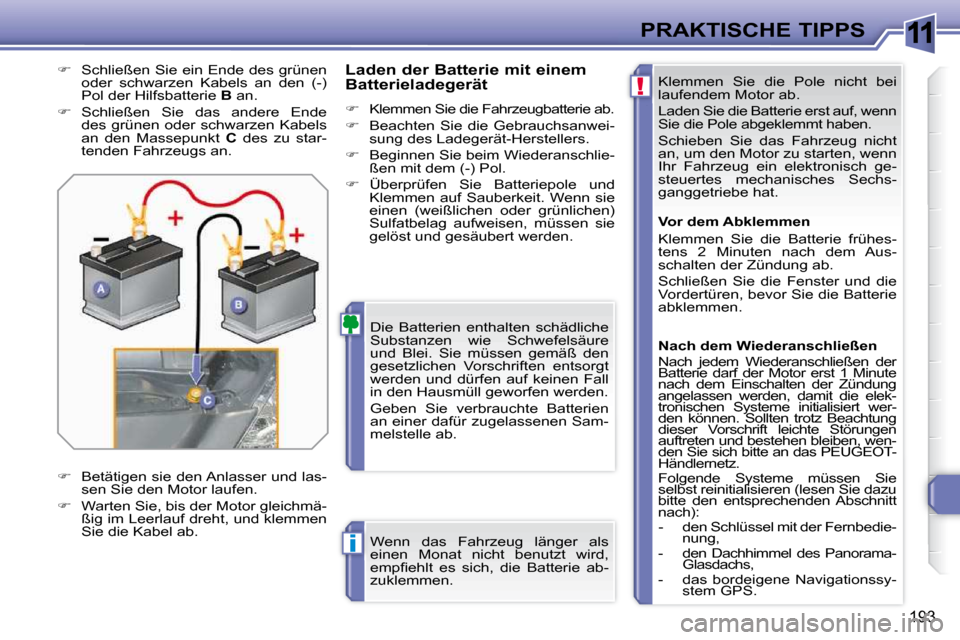

PRAKTISCHE TIPPS Klemmen Sie die Pole nicht bei
laufendem Motor ab.
Laden Sie die Batterie erst auf, wenn
Sie die Pole abgeklemmt haben.
Schieben Sie das Fahrzeug nicht
an, um den Motor zu starten, wenn
Ihr Fahrzeug ein elektronisch ge-
steuertes mechanisches Sechs-
ganggetriebe hat.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure
und Blei. Sie müssen gemäß den
gesetzlichen Vorschriften entsorgt
werden und dürfen auf keinen Fall
in den Hausmüll geworfen werden.
Geben Sie verbrauchte Batterien
an einer dafür zugelassenen Sam-
melstelle ab.
Wenn das Fahrzeug länger als
einen Monat nicht benutzt wird,
empfi ehlt es sich, die Batterie ab-
zuklemmen. Vor dem Abklemmen
Klemmen Sie die Batterie frühes-
tens 2 Minuten nach dem Aus-
schalten der Zündung ab.
Schließen Sie die Fenster und die
Vordertüren, bevor Sie die Batterie
abklemmen.
Nach dem Wiederanschließen

Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
angelassen werden, damit die elek-
tronischen Systeme initialisiert wer-
den können. Sollten trotz Beachtung
dieser Vorschrift leichte Störungen
auftreten und bestehen bleiben, wen-
den Sie sich bitte an das PEUGEOT-
Händlernetz.
Folgende Systeme müssen Sie
selbst reinitialisieren (lesen Sie dazu
bitte den entsprechenden Abschnitt
nach):
- den Schlüssel mit der Fernbedie-
nung,
- den Dachhimmel des Panorama- Glasdachs,
- das bordeigene Navigationssy- stem GPS.
Laden der Batterie mit einem
Batterieladegerät

 Klemmen Sie die Fahrzeugbatterie ab.

 Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers.

 Beginnen Sie beim Wiederanschlie-
ßen mit dem (-) Pol.

 Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.

 Schließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-)
Pol der Hilfsbatterie B an.

 Schließen Sie das andere Ende
des grünen oder schwarzen Kabels
an den Massepunkt C des zu star-
tenden Fahrzeugs an.

 Betätigen sie den Anlasser und las-
sen Sie den Motor laufen.

 Warten Sie, bis der Motor gleichmä-
ßig im Leerlauf dreht, und klemmen
Sie die Kabel ab.

11
!
i
194

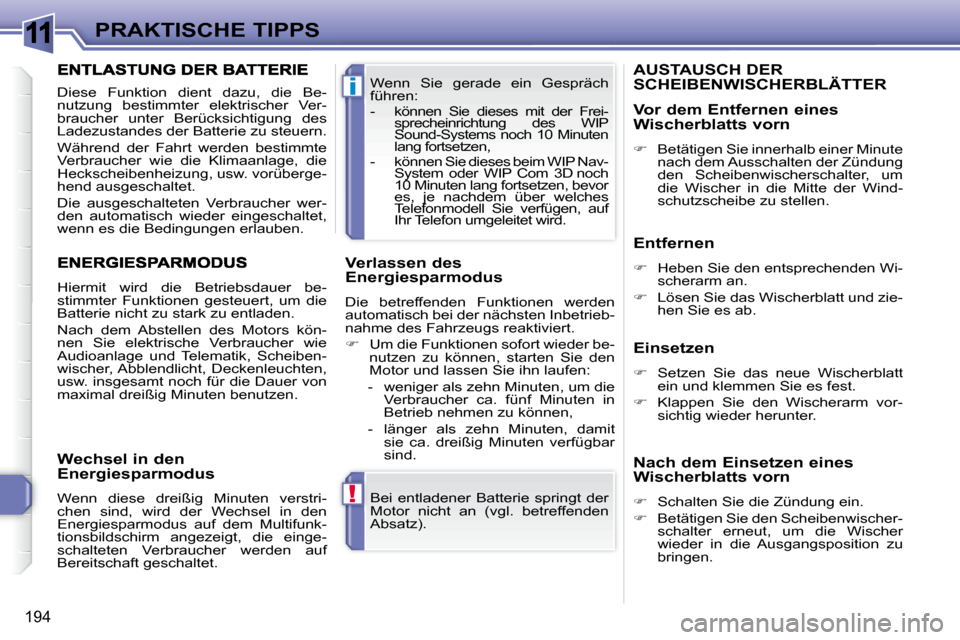

PRAKTISCHE TIPPS Bei entladener Batterie springt der
Motor nicht an (vgl. betreffenden
Absatz).
Wenn Sie gerade ein Gespräch
führen:

- können Sie dieses mit der Frei-
sprecheinrichtung des WIP
Sound-Systems noch 10 Minuten
lang fortsetzen,
- können Sie dieses beim WIP Nav- System oder WIP Com 3D noch
10 Minuten lang fortsetzen, bevor
es, je nachdem über welches
Telefonmodell Sie verfügen, auf
Ihr Telefon umgeleitet wird.
Hiermit wird die Betriebsdauer be-
stimmter Funktionen gesteuert, um die
Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors kön-
nen Sie elektrische Verbraucher wie
Audioanlage und Telematik, Scheiben-
wischer, Abblendlicht, Deckenleuchten,
usw. insgesamt noch für die Dauer von
maximal dreißig Minuten benutzen. Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetrieb-
nahme des Fahrzeugs reaktiviert.

 Um die Funktionen sofort wieder be-
nutzen zu können, starten Sie den
Motor und lassen Sie ihn laufen:
- weniger als zehn Minuten, um die Verbraucher ca. fünf Minuten in
Betrieb nehmen zu können,
- länger als zehn Minuten, damit sie ca. dreißig Minuten verfügbar
sind.
Wechsel in den
Energiesparmodus
Wenn diese dreißig Minuten verstri-
chen sind, wird der Wechsel in den
Energiesparmodus auf dem Multifunk-
tionsbildschirm angezeigt, die einge-
schalteten Verbraucher werden auf
Bereitschaft geschaltet.
AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER
Entfernen

 Heben Sie den entsprechenden Wi-
scherarm an.

 Lösen Sie das Wischerblatt und zie-
hen Sie es ab.
Einsetzen

 Setzen Sie das neue Wischerblatt
ein und klemmen Sie es fest.

 Klappen Sie den Wischerarm vor-
sichtig wieder herunter.
Vor dem Entfernen eines
Wischerblatts vorn

 Betätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung
den Scheibenwischerschalter, um
die Wischer in die Mitte der Wind-
schutzscheibe zu stellen.
Nach dem Einsetzen eines
Wischerblatts vorn

 Schalten Sie die Zündung ein.

 Betätigen Sie den Scheibenwischer-
schalter erneut, um die Wischer
wieder in die Ausgangsposition zu
bringen.
Diese Funktion dient dazu, die Be-
nutzung bestimmter elektrischer Ver-
braucher unter Berücksichtigung des
Ladezustandes der Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorüberge-
hend ausgeschaltet.
Die ausgeschalteten Verbraucher wer-
den automatisch wieder eingeschaltet,
wenn es die Bedingungen erlauben.

11
!i
195
PRAKTISCHE TIPPS

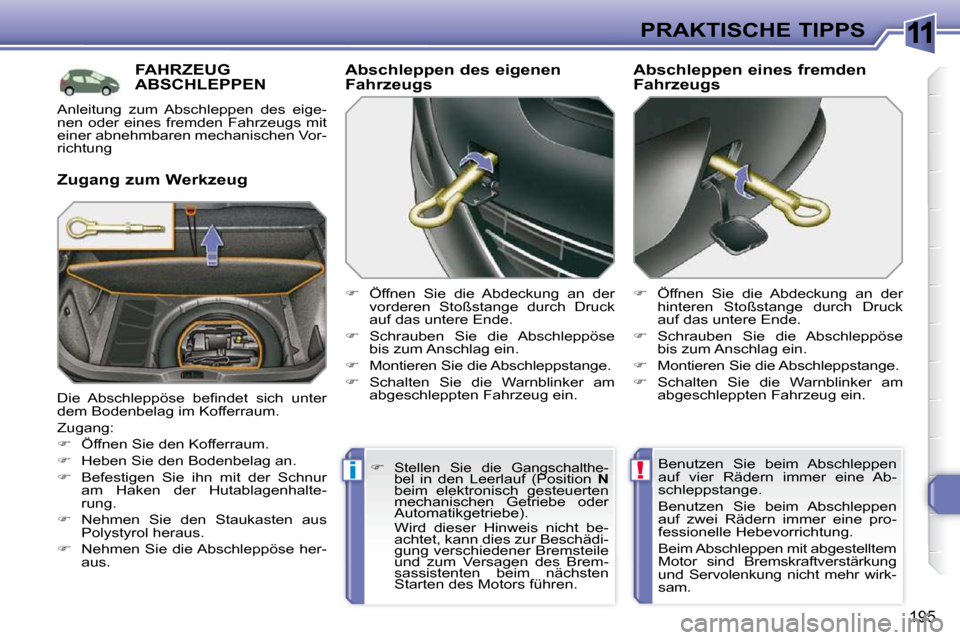

FAHRZEUG ABSCHLEPPEN
Zugang zum Werkzeug Abschleppen des eigenen
Fahrzeugs

 Öffnen Sie die Abdeckung an der
vorderen Stoßstange durch Druck
auf das untere Ende.

 Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

 Montieren Sie die Abschleppstange.

 Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
 Öffnen Sie die Abdeckung an der
hinteren Stoßstange durch Druck
auf das untere Ende.

 Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

 Montieren Sie die Abschleppstange.

 Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
Abschleppen eines fremden
Fahrzeugs
Die Abschleppöse befi ndet sich unter
dem Bodenbelag im Kofferraum.
Zugang:

 Öffnen Sie den Kofferraum.

 Heben Sie den Bodenbelag an.

 Befestigen Sie ihn mit der Schnur
am Haken der Hutablagenhalte-
rung.

 Nehmen Sie den Staukasten aus
Polystyrol heraus.

 Nehmen Sie die Abschleppöse her-
aus. Benutzen Sie beim Abschleppen
auf vier Rädern immer eine Ab-
schleppstange.
Benutzen Sie beim Abschleppen
auf zwei Rädern immer eine pro-
fessionelle Hebevorrichtung.
Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung
und Servolenkung nicht mehr wirk-
sam.


Stellen Sie die Gangschalthe-
bel in den Leerlauf (Position N
beim elektronisch gesteuerten
mechanischen Getriebe oder
Automatikgetriebe).
Wird dieser Hinweis nicht be- achtet, kann dies zur Beschädi-
gung verschiedener Bremsteile
und zum Versagen des Brem-
sassistenten beim nächsten
Starten des Motors führen.
Anleitung zum Abschleppen des eige-
nen oder eines fremden Fahrzeugs mit
einer abnehmbaren mechanischen Vor-
richtung

11
!i
196

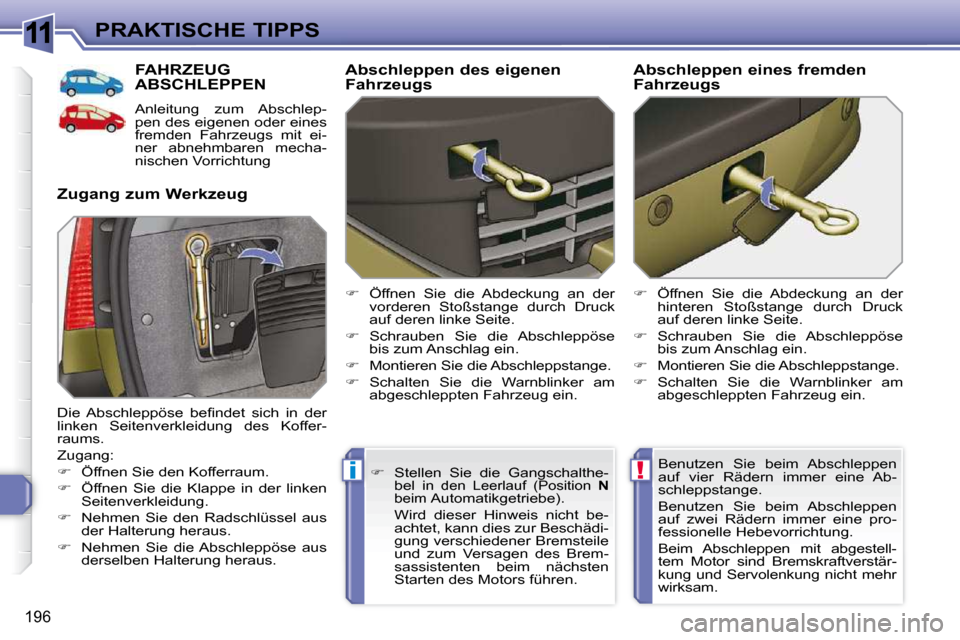

PRAKTISCHE TIPPS
FAHRZEUG ABSCHLEPPEN
Anleitung zum Abschlep-
pen des eigenen oder eines
fremden Fahrzeugs mit ei-
ner abnehmbaren mecha-
nischen Vorrichtung
Zugang zum Werkzeug Abschleppen des eigenen
Fahrzeugs

 Öffnen Sie die Abdeckung an der
vorderen Stoßstange durch Druck
auf deren linke Seite.

 Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

 Montieren Sie die Abschleppstange.

 Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
 Öffnen Sie die Abdeckung an der
hinteren Stoßstange durch Druck
auf deren linke Seite.

 Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

 Montieren Sie die Abschleppstange.

 Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
Abschleppen eines fremden
Fahrzeugs
Die Abschleppöse befi ndet sich in der
linken Seitenverkleidung des Koffer-
raums.
Zugang:

 Öffnen Sie den Kofferraum.

 Öffnen Sie die Klappe in der linken
Seitenverkleidung.

 Nehmen Sie den Radschlüssel aus
der Halterung heraus.

 Nehmen Sie die Abschleppöse aus
derselben Halterung heraus. Benutzen Sie beim Abschleppen
auf vier Rädern immer eine Ab-
schleppstange.
Benutzen Sie beim Abschleppen
auf zwei Rädern immer eine pro-
fessionelle Hebevorrichtung.
Beim Abschleppen mit abgestell-
tem Motor sind Bremskraftverstär-
kung und Servolenkung nicht mehr
wirksam.

 Stellen Sie die Gangschalthe-
bel
in den Leerlauf (Position N
beim Automatikgetriebe).
Wird dieser Hinweis nicht be- achtet, kann dies zur Beschädi-
gung verschiedener Bremsteile
und zum Versagen des Brem-
sassistenten beim nächsten
Starten des Motors führen.
