2009.5 Peugeot 308 SW BL Betriebsanleitung (in German)

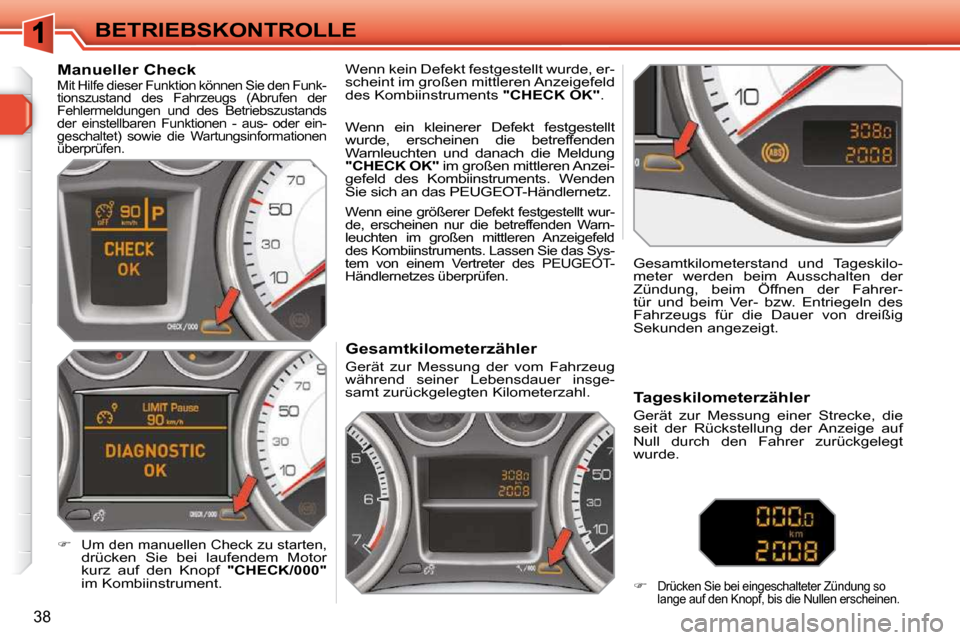

38
BETRIEBSKONTROLLE Gesamtkilometerzähler
Gerät zur Messung der vom Fahrzeug
während seiner Lebensdauer insge-
samt zurückgelegten Kilometerzahl. Gesamtkilometerstand und Tageskilo-
meter werden beim Ausschalten der
Zündung, beim Öffnen der Fahrer-
tür und beim Ver- bzw. Entriegeln des
Fahrzeugs für die Dauer von dreißig
Sekunden angezeigt.
Tageskilometerzähler
Gerät zur Messung einer Strecke, die
seit der Rückstellung der Anzeige auf
Null durch den Fahrer zurückgelegt
wurde.


Drücken Sie bei eingeschalteter Zündung so
lange auf den Knopf, bis die Nullen erscheinen.
Manueller Check
Mit Hilfe dieser Funktion können Sie den Funk-
tionszustand des Fahrzeugs (Abrufen der
Fehlermeldungen und des Betriebszustands
der einstellbaren Funktionen - aus- oder ein-
geschaltet) sowie die Wartungsinformationen
überprüfen.

 Um den manuellen Check zu starten,
drücken Sie bei laufendem Motor
kurz auf den Knopf "CHECK/000"
im Kombiinstrument. Wenn kein Defekt festgestellt wurde, er-
scheint im großen mittleren Anzeigefeld
des Kombiinstruments
"CHECK OK" .
Wenn eine größerer Defekt festgestellt wur-
de, erscheinen nur die betreffenden Warn-
leuchten im großen mittleren Anzeigefeld
des Kombiinstruments. Lassen Sie das Sys-
tem von einem Vertreter des PEUGEOT-
Händlernetzes überprüfen.
Wenn ein kleinerer Defekt festgestellt
wurde, erscheinen die betreffenden
Warnleuchten und danach die Meldung

"CHECK OK" im großen mittleren Anzei-
gefeld des Kombiinstruments. Wenden
Sie sich an das PEUGEOT-Händlernetz.

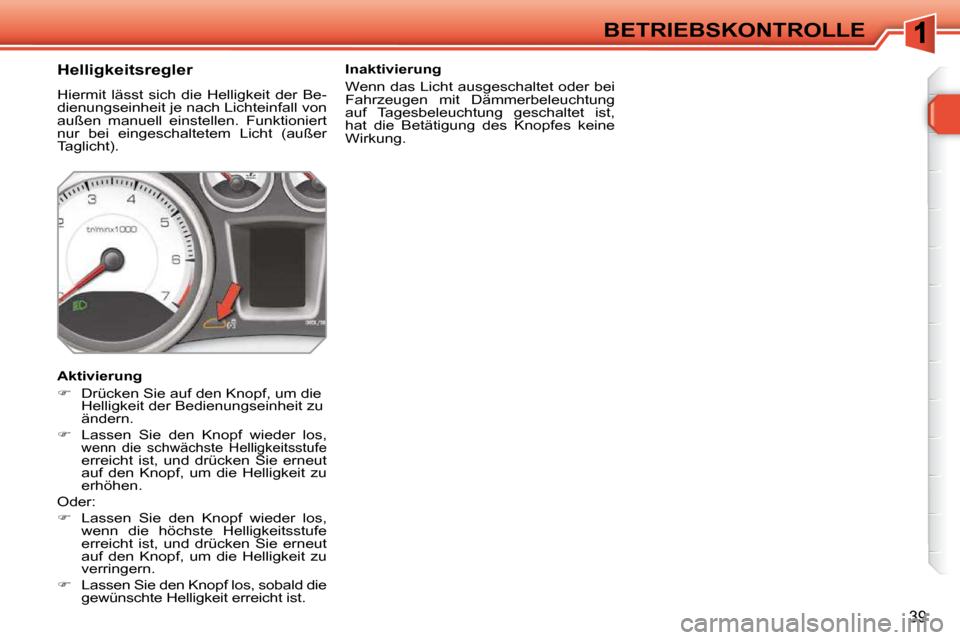

39
BETRIEBSKONTROLLE
Helligkeitsregler
Hiermit lässt sich die Helligkeit der Be-
dienungseinheit je nach Lichteinfall von
außen manuell einstellen. Funktioniert
nur bei eingeschaltetem Licht (außer
Taglicht).
Aktivierung

 Drücken Sie auf den Knopf, um die
Helligkeit der Bedienungseinheit zu
ändern.

 Lassen Sie den Knopf wieder los,
wenn die schwächste Helligkeitsstufe erreicht ist, und drücken Sie erneut
auf den Knopf, um die Helligkeit zu
erhöhen.
Oder:

 Lassen Sie den Knopf wieder los,
wenn die höchste Helligkeitsstufe
erreicht ist, und drücken Sie erneut
auf den Knopf, um die Helligkeit zu
verringern.

 Lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist. Inaktivierung
Wenn das Licht ausgeschaltet oder bei
Fahrzeugen mit Dämmerbeleuchtung
auf Tagesbeleuchtung geschaltet ist,
hat die Betätigung des Knopfes keine
Wirkung.

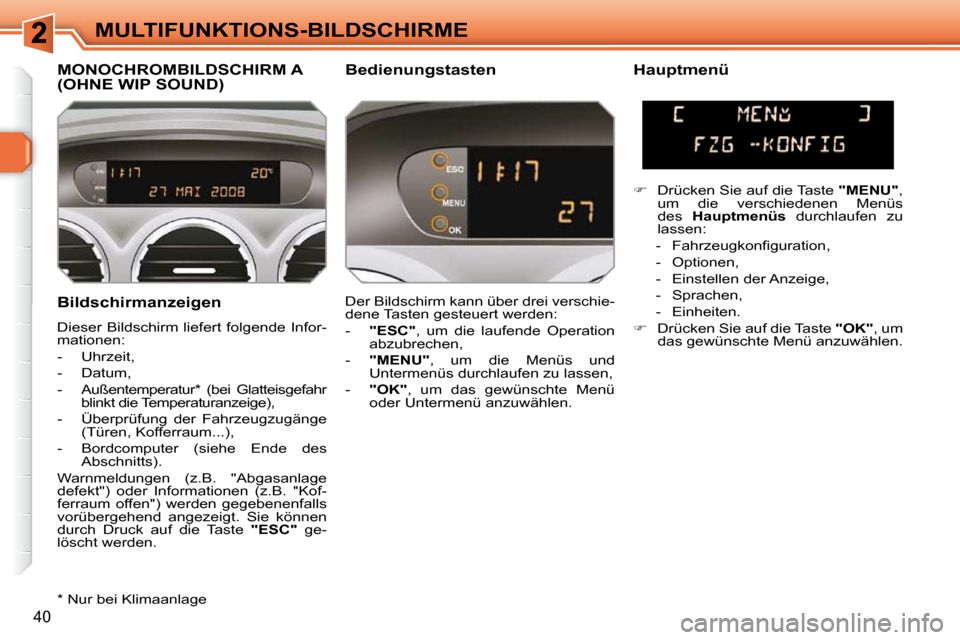

40
MULTIFUNKTIONS-BILDSCHIRME
Bildschirmanzeigen
Dieser Bildschirm liefert folgende Infor-
mationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (bei Glatteisgefahr blinkt die Temperaturanzeige),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum...),
- Bordcomputer (siehe Ende des Abschnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC" ge-
löscht werden.
MONOCHROMBILDSCHIRM A (OHNE WIP SOUND) Bedienungstasten Hauptmenü
Der Bildschirm kann über drei verschie-
dene Tasten gesteuert werden:
- "ESC" , um die laufende Operation
abzubrechen,
- "MENU" , um die Menüs und
Untermenüs durchlaufen zu lassen,
- "OK" , um das gewünschte Menü
oder Untermenü anzuwählen.
 Drücken Sie auf die Taste "MENU" ,
um die verschiedenen Menüs
des Hauptmenüs durchlaufen zu
lassen:
- Fahrzeugkonfi guration,
- Optionen,
- Einstellen der Anzeige,
- Sprachen,
- Einheiten.

 Drücken Sie auf die Taste "OK" , um
das gewünschte Menü anzuwählen.
* Nur bei Klimaanlage

!

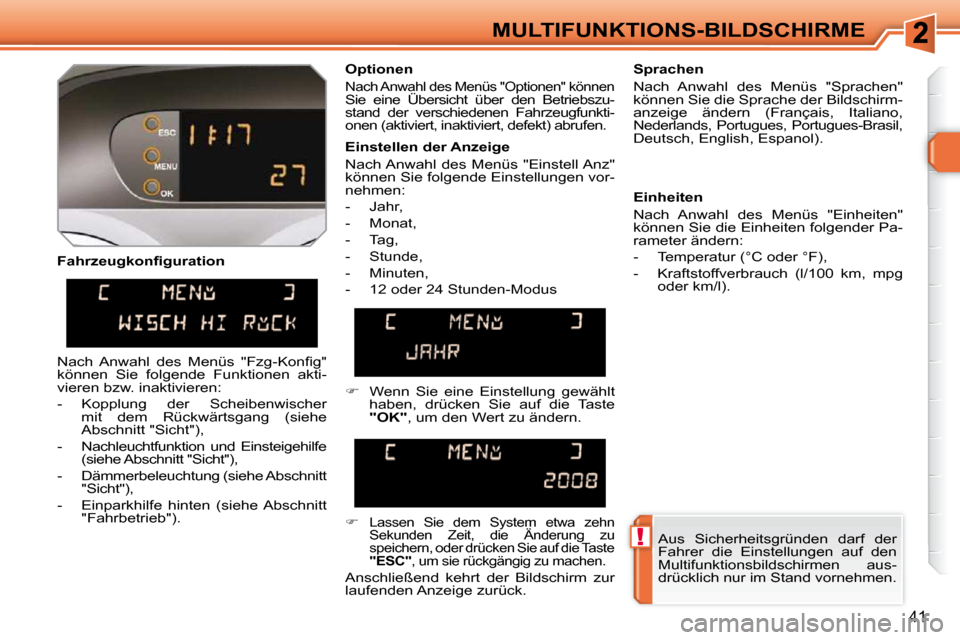

41
MULTIFUNKTIONS-BILDSCHIRME
Fahrzeugkonfi guration Optionen
Nach Anwahl des Menüs "Optionen" können
Sie eine Übersicht über den Betriebszu-
stand der verschiedenen Fahrzeugfunkti-
onen (aktiviert, inaktiviert, defekt) abrufen.
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschirm-
anzeige ändern (Français, Italiano,
Nederlands, Portugues, Portugues-Brasil,
Deutsch, English, Espanol).
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).

 Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste

"OK" , um den Wert zu ändern.

 Lassen Sie dem System etwa zehn
Sekunden Zeit, die Änderung zu
speichern, oder drücken Sie auf die Taste

"ESC" , um sie rückgängig zu machen.
Anschließend kehrt der Bildschirm zur
laufenden Anzeige zurück.
Nach Anwahl des Menüs "Fzg-Konfi g"
können Sie folgende Funktionen akti-
vieren bzw. inaktivieren:
- Kopplung der Scheibenwischer
mit dem Rückwärtsgang (siehe
Abschnitt "Sicht"),
- Nachleuchtfunktion und Einsteigehilfe (siehe Abschnitt "Sicht"),
- Dämmerbeleuchtung (siehe Abschnitt "Sicht"),
- Einparkhilfe hinten (siehe Abschnitt "Fahrbetrieb").
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen aus-
drücklich nur im Stand vornehmen.

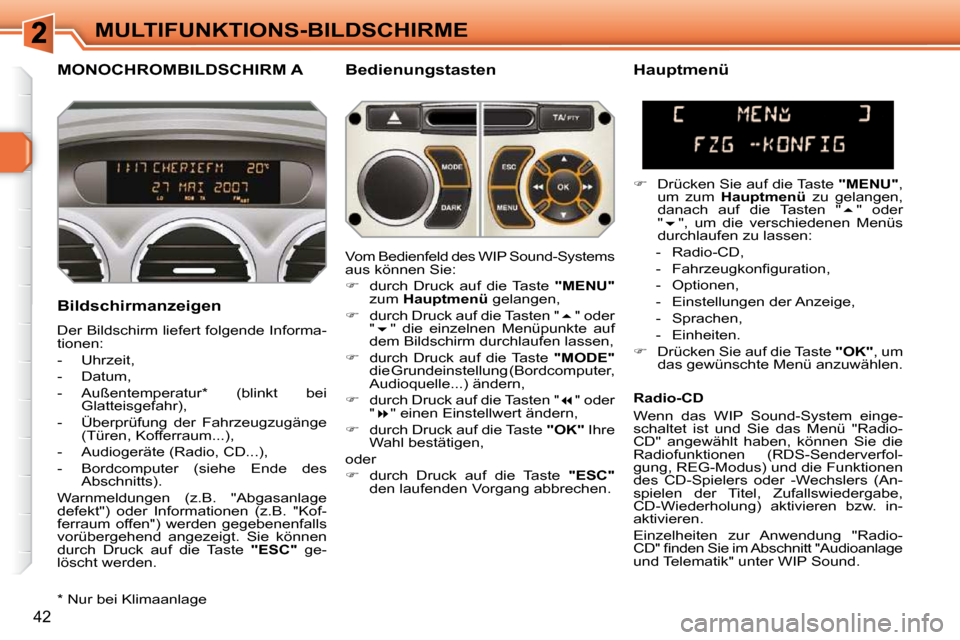

42
MULTIFUNKTIONS-BILDSCHIRME
MONOCHROMBILDSCHIRM A Bedienungstasten
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatteisgefahr),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum...),
- Audiogeräte (Radio, CD...),
- Bordcomputer (siehe Ende des Abschnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC" ge-
löscht werden. Hauptmenü

 Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen,
danach auf die Tasten "  " oder
"  ", um die verschiedenen Menüs
durchlaufen zu lassen:
- Radio-CD,
- Fahrzeugkonfi guration,
- Optionen,
- Einstellungen der Anzeige,
- Sprachen,
- Einheiten.

 Drücken Sie auf die Taste "OK" , um
das gewünschte Menü anzuwählen.
Vom Bedienfeld des WIP Sound-Systems
aus können Sie:

 durch Druck auf die Taste "MENU"
zum Hauptmenü gelangen,

 durch Druck auf die Tasten "  " oder
"  " die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,

 durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcomputer,
Audioquelle...) ändern,

 durch Druck auf die Tasten "  " oder
"  " einen Einstellwert ändern,

 durch Druck auf die Taste "OK" Ihre
Wahl bestätigen,
oder

 durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen. Radio-CD
Wenn das WIP Sound-System einge-
schaltet ist und Sie das Menü "Radio-
CD" angewählt haben, können Sie die
Radiofunktionen (RDS-Senderverfol-
gung, REG-Modus) und die Funktionen
des CD-Spielers oder -Wechslers (An-
spielen der Titel, Zufallswiedergabe,
CD-Wiederholung) aktivieren bzw. in-
aktivieren.
Einzelheiten zur Anwendung "Radio-
CD" fi nden Sie im Abschnitt "Audioanlage
und Telematik" unter WIP Sound.
* Nur bei Klimaanlage

!

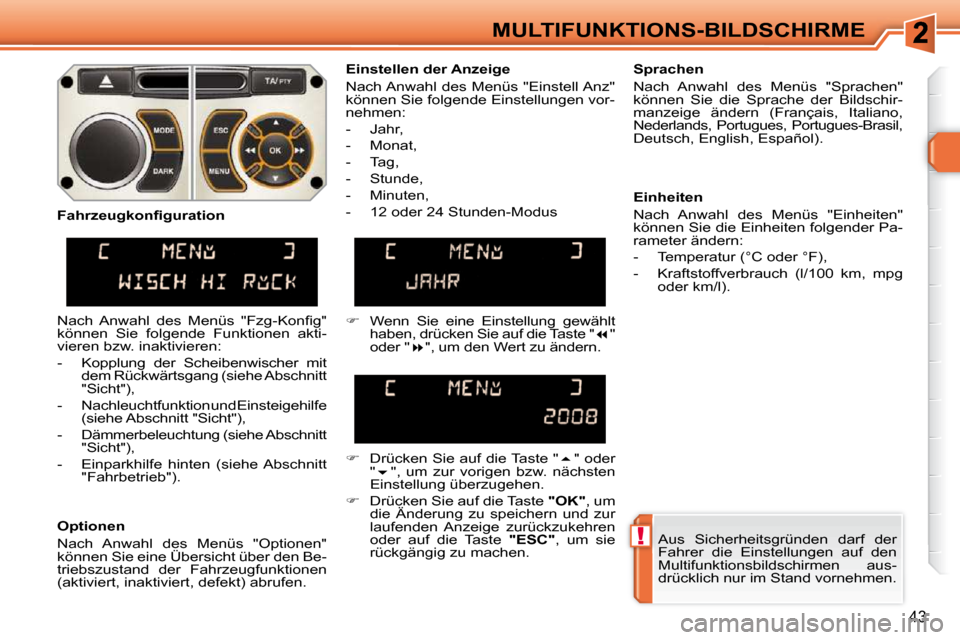

43
MULTIFUNKTIONS-BILDSCHIRME Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen aus-
drücklich nur im Stand vornehmen.
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschir-
manzeige ändern (Français, Italiano,
Nederlands, Portugues, Portugues-Brasil,
Deutsch, English, Español).
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).

 Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste "  "
oder "  ", um den Wert zu ändern.

 Drücken Sie auf die Taste "  " oder
"  ", um zur vorigen bzw. nächsten
Einstellung überzugehen.

 Drücken Sie auf die Taste "OK" , um
die Änderung zu speichern und zur
laufenden Anzeige zurückzukehren
oder auf die Taste "ESC" , um sie
rückgängig zu machen.
Fahrzeugkonfi guration
Optionen
Nach Anwahl des Menüs "Optionen"
können Sie eine Übersicht über den Be-
triebszustand der Fahrzeugfunktionen
(aktiviert, inaktiviert, defekt) abrufen.
Nach Anwahl des Menüs "Fzg-Konfi g"
können Sie folgende Funktionen akti-
vieren bzw. inaktivieren:
- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Abschnitt
"Sicht"),
- Nachleuchtfunktion und Einsteigehilfe (siehe Abschnitt "Sicht"),
- Dämmerbeleuchtung (siehe Abschnitt "Sicht"),
- Einparkhilfe hinten (siehe Abschnitt "Fahrbetrieb").

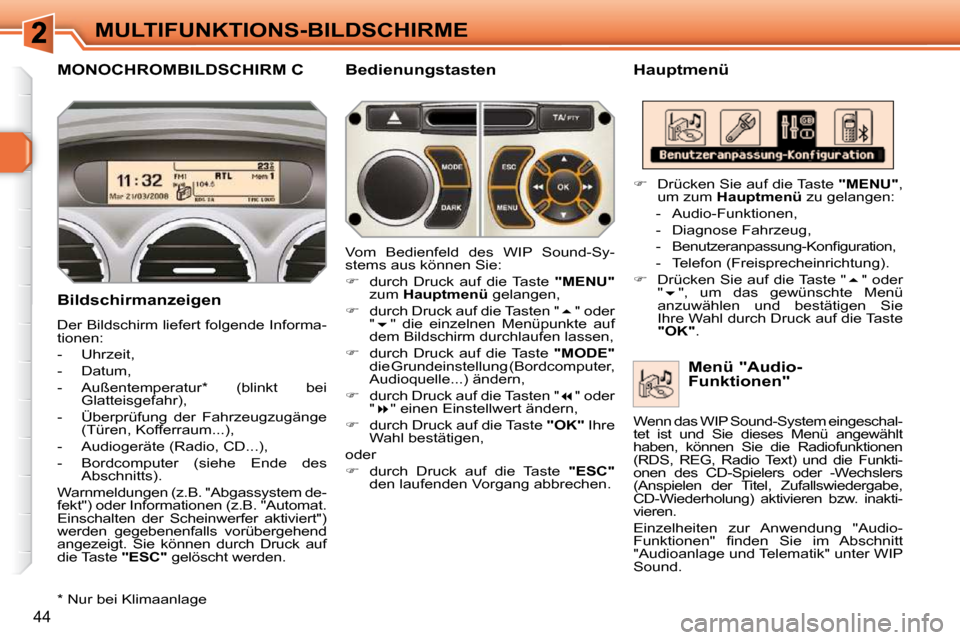

44
MULTIFUNKTIONS-BILDSCHIRME
MONOCHROMBILDSCHIRM C Hauptmenü
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatteisgefahr),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum...),
- Audiogeräte (Radio, CD...),
- Bordcomputer (siehe Ende des Abschnitts).
Warnmeldungen (z.B. "Abgassystem de-
fekt") oder Informationen (z.B. "Automat.
Einschalten der Scheinwerfer aktiviert")
werden gegebenenfalls vorübergehend
angezeigt. Sie können durch Druck auf
die Taste "ESC" gelöscht werden. Menü "Audio-
Funktionen" Bedienungstasten
Vom Bedienfeld des WIP Sound-Sy-
stems aus können Sie:

 durch Druck auf die Taste "MENU"
zum Hauptmenü gelangen,

 durch Druck auf die Tasten "  " oder
"  " die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,

 durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcomputer,
Audioquelle...) ändern,

 durch Druck auf die Tasten "  " oder
"  " einen Einstellwert ändern,

 durch Druck auf die Taste "OK" Ihre
Wahl bestätigen,
oder

 durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen.
 Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen:
- Audio-Funktionen,
- Diagnose Fahrzeug,
- Benutzeranpassung-Konfi guration,
- Telefon (Freisprecheinrichtung).

 Drücken Sie auf die Taste "  " oder
"  ", um das gewünschte Menü
anzuwählen und bestätigen Sie
Ihre Wahl durch Druck auf die Taste

"OK" .
* Nur bei Klimaanlage Wenn das WIP Sound-System eingeschal-
tet ist und Sie dieses Menü angewählt
haben, können Sie die Radiofunktionen
(RDS, REG, Radio Text) und die Funkti-
onen des CD-Spielers oder -Wechslers
(Anspielen der Titel, Zufallswiedergabe,
CD-Wiederholung) aktivieren bzw. inakti-
vieren.
Einzelheiten zur Anwendung "Audio-
Funktionen" fi nden Sie im Abschnitt
"Audioanlage und Telematik" unter WIP
Sound.

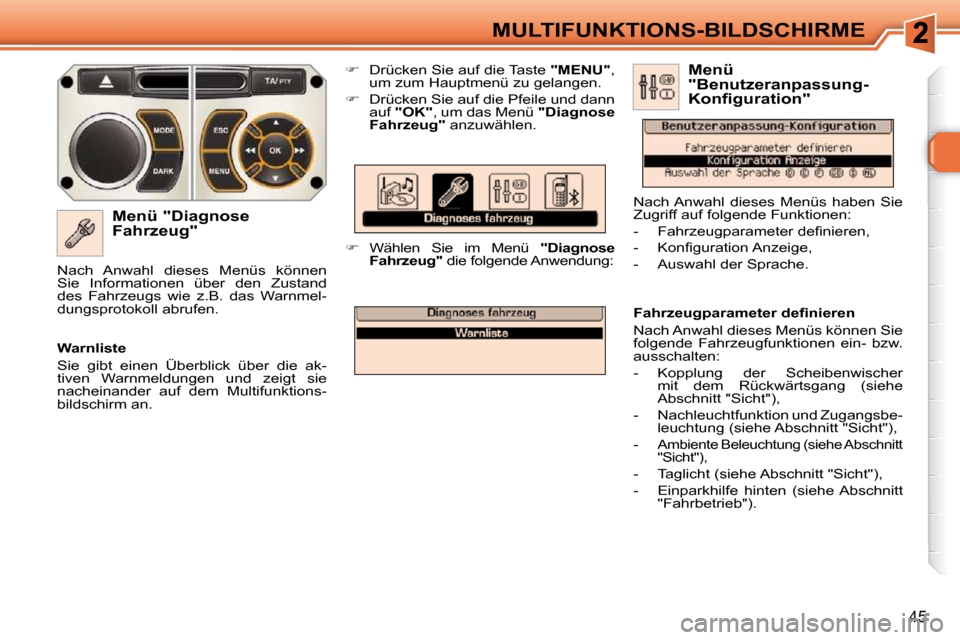

45
MULTIFUNKTIONS-BILDSCHIRME
Menü "Diagnose
Fahrzeug"
 Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen.

 Drücken Sie auf die Pfeile und dann
auf "
OK" , um das Menü "
Diagnose
Fahrzeug
" anzuwählen.

 Wählen Sie im Menü "
Diagnose
Fahrzeug
" die folgende Anwendung:
Warnliste
Sie gibt einen Überblick über die ak-
tiven Warnmeldungen und zeigt sie
nacheinander auf dem Multifunktions-
bildschirm an.
Nach Anwahl dieses Menüs können
Sie Informationen über den Zustand
des Fahrzeugs wie z.B. das Warnmel-
dungsprotokoll abrufen.
Fahrzeugparameter defi nieren
Nach Anwahl dieses Menüs können Sie
folgende Fahrzeugfunktionen ein- bzw.
ausschalten:
- Kopplung der Scheibenwischer
mit dem Rückwärtsgang (siehe
Abschnitt "Sicht"),
- Nachleuchtfunktion und Zugangsbe- leuchtung (siehe Abschnitt "Sicht"),
-
Ambiente Beleuchtung (siehe Abschnitt
"Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Einparkhilfe hinten (siehe Abschnitt "Fahrbetrieb"). Menü
"Benutzeranpassung-
Konfiguration"
Nach Anwahl dieses Menüs haben Sie
Zugriff auf folgende Funktionen:
- Fahrzeugparameter defi nieren,
- Konfi guration Anzeige,
- Auswahl der Sprache.
