2009.5 Peugeot 308 SW BL Betriebsanleitung (in German)

11
i
i
197
PRAKTISCHE TIPPS

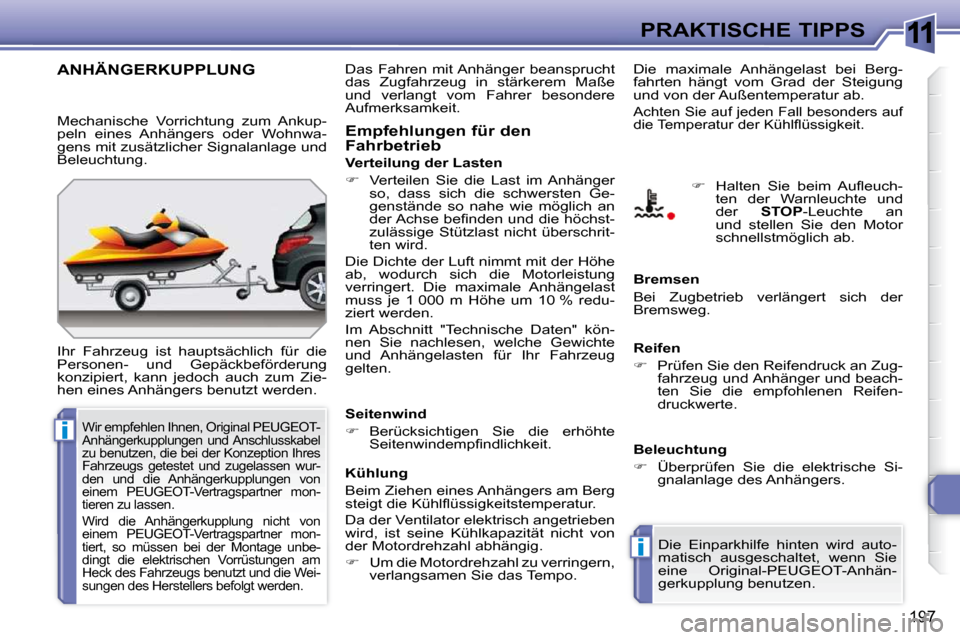

ANHÄNGERKUPPLUNG
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung
konzipiert, kann jedoch auch zum Zie-
hen eines Anhängers benutzt werden. Empfehlungen für den
Fahrbetrieb
Die maximale Anhängelast bei Berg-
fahrten hängt vom Grad der Steigung
und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf
die Temperatur der Kühlfl üssigkeit.
Seitenwind

 Berücksichtigen Sie die erhöhte
Seitenwindempfi ndlichkeit.
Kühlung
Beim Ziehen eines Anhängers am Berg
steigt die Kühlfl üssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.

 Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo. Bremsen
Bei Zugbetrieb verlängert sich der
Bremsweg.
Reifen

 Prüfen Sie den Reifendruck an Zug-
fahrzeug und Anhänger und beach-
ten Sie die empfohlenen Reifen-
druckwerte.
Beleuchtung

 Überprüfen Sie die elektrische Si-
gnalanlage des Anhängers.
Die Einparkhilfe hinten wird auto-
matisch ausgeschaltet, wenn Sie
eine Original-PEUGEOT-Anhän-
gerkupplung benutzen.
 Halten Sie beim Aufl euch-
ten der Warnleuchte und
der STOP -Leuchte an
und stellen Sie den Motor
schnellstmöglich ab.
Mechanische Vorrichtung zum Ankup-
peln eines Anhängers oder Wohnwa-
gens mit zusätzlicher Signalanlage und
Beleuchtung.
Verteilung der Lasten

 Verteilen Sie die Last im Anhänger
so, dass sich die schwersten Ge-
genstände so nahe wie möglich an
der Achse befi nden und die höchst-
zulässige Stützlast nicht überschrit-
ten wird.
Die Dichte der Luft nimmt mit der Höhe
ab, wodurch sich die Motorleistung
verringert. Die maximale Anhängelast
muss je 1 000 m Höhe um 10 % redu-
ziert werden.
Im Abschnitt "Technische Daten" kön-
nen Sie nachlesen, welche Gewichte
und Anhängelasten für Ihr Fahrzeug
gelten.
Das Fahren mit Anhänger beansprucht
das Zugfahrzeug in stärkerem Maße
und verlangt vom Fahrer besondere
Aufmerksamkeit. Wir empfehlen Ihnen, Original PEUGEOT-Anhängerkupplungen und Anschlusskabel zu benutzen, die bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen wur-
den und die Anhängerkupplungen von
einem PEUGEOT-Vertragspartner mon-
tieren zu lassen.
Wird die Anhängerkupplung nicht von
einem PEUGEOT-Vertragspartner mon-
tiert, so müssen bei der Montage unbe-
dingt die elektrischen Vorrüstungen am
Heck des Fahrzeugs benutzt und die Wei-
sungen des Herstellers befolgt werden.

11
ii
PRAKTISCHE TIPPS

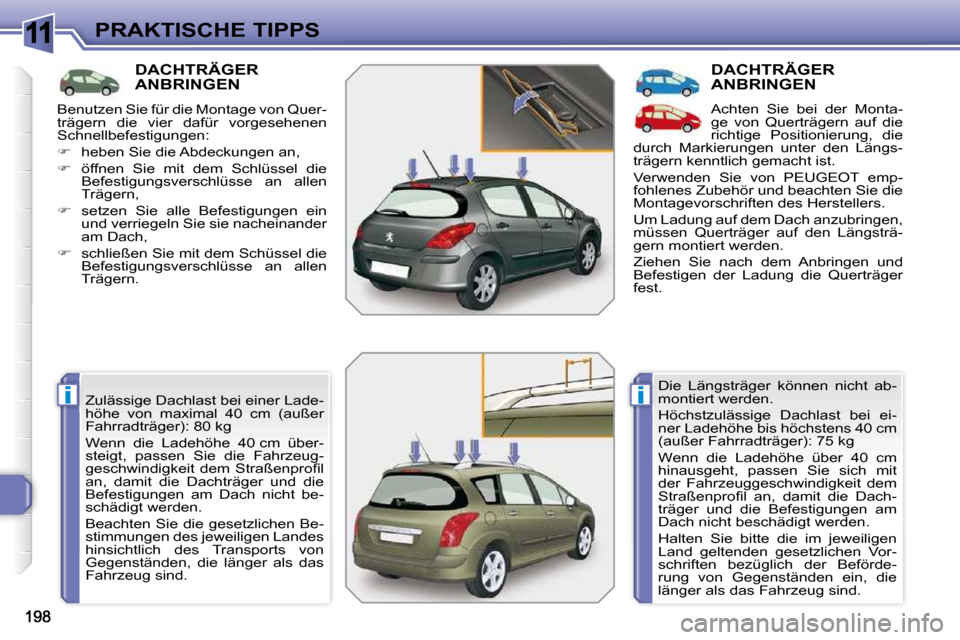

DACHTRÄGER ANBRINGEN
Zulässige Dachlast bei einer Lade-
höhe von maximal 40 cm (außer
Fahrradträger): 80 kg
Wenn die Ladehöhe 40 cm über-
steigt, passen Sie die Fahrzeug-
geschwindigkeit dem Straßenprofi l
an, damit die Dachträger und die
Befestigungen am Dach nicht be-
schädigt werden.
Beachten Sie die gesetzlichen Be-
stimmungen des jeweiligen Landes
hinsichtlich des Transports von
Gegenständen, die länger als das
Fahrzeug sind.
DACHTRÄGER ANBRINGEN
Achten Sie bei der Monta-
ge von Querträgern auf die
richtige Positionierung, die
durch Markierungen unter den Längs-
trägern kenntlich gemacht ist.
Verwenden Sie von PEUGEOT emp-
fohlenes Zubehör und beachten Sie die
Montagevorschriften des Herstellers.
Um Ladung auf dem Dach anzubringen,
müssen Querträger auf den Längsträ-
gern montiert werden.
Ziehen Sie nach dem Anbringen und
Befestigen der Ladung die Querträger
fest.
Die Längsträger können nicht ab-
montiert werden.
Höchstzulässige Dachlast bei ei-
ner Ladehöhe bis höchstens 40 cm
(außer Fahrradträger): 75 kg
Wenn die Ladehöhe über 40 cm
hinausgeht, passen Sie sich mit
der Fahrzeuggeschwindigkeit dem
Straßenprofi l an, damit die Dach-
träger und die Befestigungen am
Dach nicht beschädigt werden.
Halten Sie bitte die im jeweiligen
Land geltenden gesetzlichen Vor-
schriften bezüglich der Beförde-
rung von Gegenständen ein, die
länger als das Fahrzeug sind.
Benutzen Sie für die Montage von Quer-
trägern die vier dafür vorgesehenen
Schnellbefestigungen:

 heben Sie die Abdeckungen an,

 öffnen Sie mit dem Schlüssel die
Befestigungsverschlüsse an allen
Trägern,

 setzen Sie alle Befestigungen ein
und verriegeln Sie sie nacheinander
am Dach,

 schließen Sie mit dem Schüssel die
Befestigungsverschlüsse an allen
Trägern.

11
i
199
PRAKTISCHE TIPPS

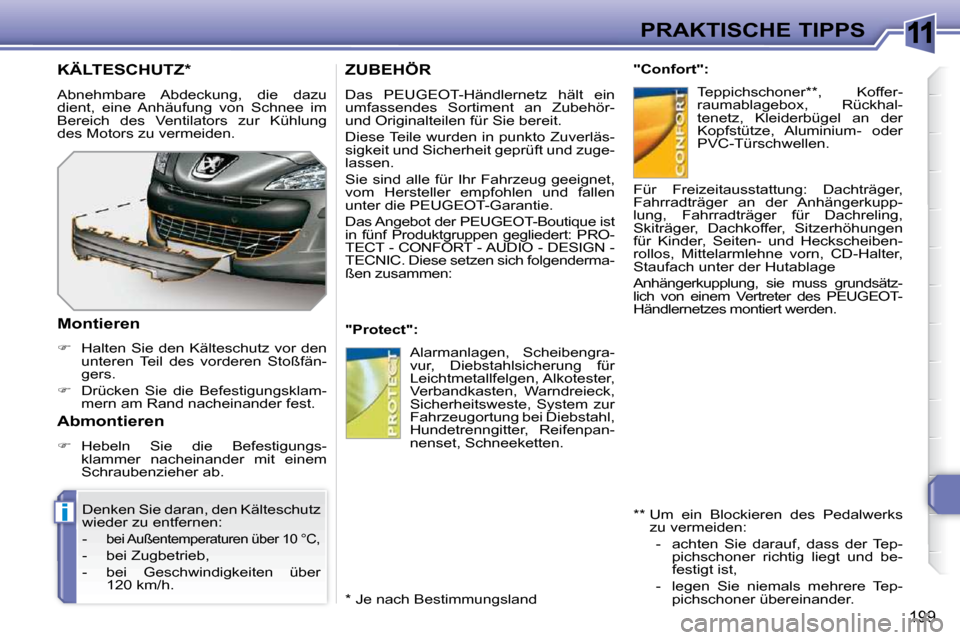

ZUBEHÖR
Das PEUGEOT-Händlernetz hält ein
umfassendes Sortiment an Zubehör-
und Originalteilen für Sie bereit.
Diese Teile wurden in punkto Zuverläs-
sigkeit und Sicherheit geprüft und zuge-
lassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT-Garantie.
Das Angebot der PEUGEOT-Boutique ist
in fünf Produktgruppen gegliedert: PRO-
TECT - CONFORT - AUDIO - DESIGN -
TECNIC. Diese setzen sich folgenderma-
ßen zusammen:
"Protect": "Confort":
Teppichschoner ** , Koffer-
raumablagebox, Rückhal-
tenetz, Kleiderbügel an der
Kopfstütze, Aluminium- oder
PVC-Türschwellen.
Alarmanlagen, Scheibengra-
vur, Diebstahlsicherung für
Leichtmetallfelgen, Alkotester,
Verbandkasten, Warndreieck,
Sicherheitsweste, System zur
Fahrzeugortung bei Diebstahl,
Hundetrenngitter, Reifenpan-
nenset, Schneeketten. Für Freizeitausstattung: Dachträger,
Fahrradträger an der Anhängerkupp-
lung, Fahrradträger für Dachreling,
Skiträger, Dachkoffer, Sitzerhöhungen
für Kinder, Seiten- und Heckscheiben-
rollos, Mittelarmlehne vorn, CD-Halter,
Staufach unter der Hutablage
Anhängerkupplung, sie muss grundsätz-
lich von einem Vertreter des PEUGEOT-
Händlernetzes montiert werden.
** Um ein Blockieren des Pedalwerks
zu vermeiden:
-
achten Sie darauf, dass der Tep-
pichschoner richtig liegt und be-
festigt ist,
-
legen Sie niemals mehrere Tep-
pichschoner übereinander.
KÄLTESCHUTZ *
Abnehmbare Abdeckung, die dazu
dient, eine Anhäufung von Schnee im
Bereich des Ventilators zur Kühlung
des Motors zu vermeiden.
Montieren

 Halten Sie den Kälteschutz vor den
unteren Teil des vorderen Stoßfän-
gers.

 Drücken Sie die Befestigungsklam-
mern am Rand nacheinander fest.
Denken Sie daran, den Kälteschutz
wieder zu entfernen:
-
bei Außentemperaturen über 10 °C,
- bei Zugbetrieb,
- bei Geschwindigkeiten über 120 km/h.
Abmontieren

 Hebeln Sie die Befestigungs-
klammer nacheinander mit einem
Schraubenzieher ab.
* Je nach Bestimmungsland

11
i
199
PRAKTISCHE TIPPS
ZUBEHÖR
Das PEUGEOT-Händlernetz hält ein
umfassendes Sortiment an Zubehör-
und Originalteilen für Sie bereit.
Diese Teile wurden in punkto Zuverläs-
sigkeit und Sicherheit geprüft und zuge-
lassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT-Garantie.
Das Angebot der PEUGEOT-Boutique ist
in fünf Produktgruppen gegliedert: PRO-
TECT - CONFORT - AUDIO - DESIGN -
TECNIC. Diese setzen sich folgenderma-
ßen zusammen:
"Protect": "Confort":
Teppichschoner ** , Koffer-
raumablagebox, Rückhal-
tenetz, Kleiderbügel an der
Kopfstütze, Aluminium- oder
PVC-Türschwellen.
Alarmanlagen, Scheibengra-
vur, Diebstahlsicherung für
Leichtmetallfelgen, Alkotester,
Verbandkasten, Warndreieck,
Sicherheitsweste, System zur
Fahrzeugortung bei Diebstahl,
Hundetrenngitter, Reifenpan-
nenset, Schneeketten. Für Freizeitausstattung: Dachträger,
Fahrradträger an der Anhängerkupp-
lung, Fahrradträger für Dachreling,
Skiträger, Dachkoffer, Sitzerhöhungen
für Kinder, Seiten- und Heckscheiben-
rollos, Mittelarmlehne vorn, CD-Halter,
Staufach unter der Hutablage
Anhängerkupplung, sie muss grundsätz-
lich von einem Vertreter des PEUGEOT-
Händlernetzes montiert werden.
** Um ein Blockieren des Pedalwerks
zu vermeiden:
-
achten Sie darauf, dass der Tep-
pichschoner richtig liegt und be-
festigt ist,
-
legen Sie niemals mehrere Tep-
pichschoner übereinander.
KÄLTESCHUTZ *
Abnehmbare Abdeckung, die dazu
dient, eine Anhäufung von Schnee im
Bereich des Ventilators zur Kühlung
des Motors zu vermeiden.
Montieren

 Halten Sie den Kälteschutz vor den
unteren Teil des vorderen Stoßfän-
gers.

 Drücken Sie die Befestigungsklam-
mern am Rand nacheinander fest.
Denken Sie daran, den Kälteschutz
wieder zu entfernen:
-
bei Außentemperaturen über 10 °C,
- bei Zugbetrieb,
- bei Geschwindigkeiten über 120 km/h.
Abmontieren

 Hebeln Sie die Befestigungs-
klammer nacheinander mit einem
Schraubenzieher ab.
* Je nach Bestimmungsland

11
!
i
i
200

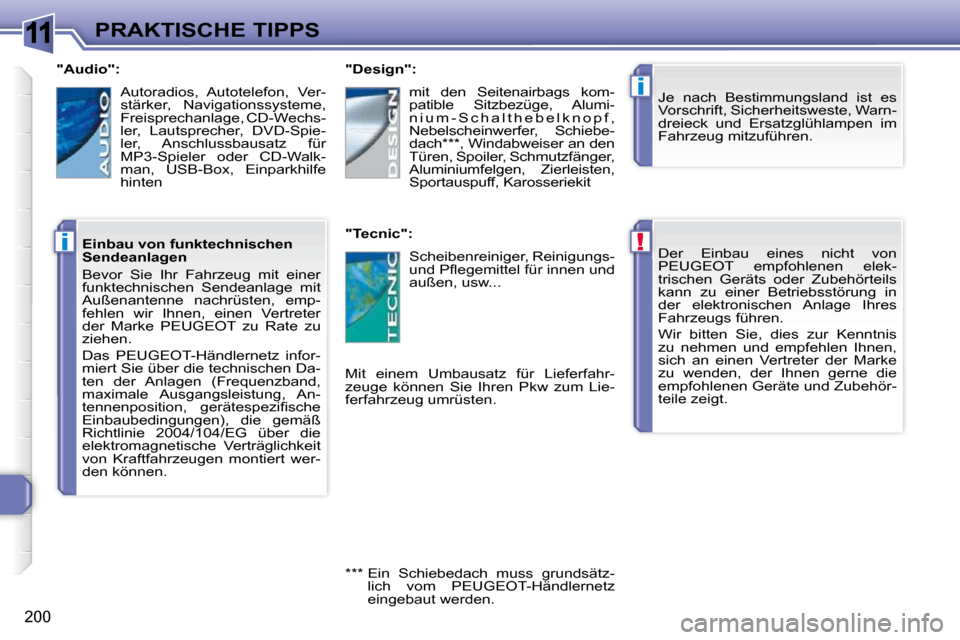

PRAKTISCHE TIPPS Der Einbau eines nicht von
PEUGEOT empfohlenen elek-
trischen Geräts oder Zubehörteils
kann zu einer Betriebsstörung in
der elektronischen Anlage Ihres
Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis
zu nehmen und empfehlen Ihnen,
sich an einen Vertreter der Marke
zu wenden, der Ihnen gerne die
empfohlenen Geräte und Zubehör-
teile zeigt.
Je nach Bestimmungsland ist es
Vorschrift, Sicherheitsweste, Warn-
dreieck und Ersatzglühlampen im
Fahrzeug mitzuführen.
"Design":
"Tecnic":
Mit einem Umbausatz für Lieferfahr-
zeuge können Sie Ihren Pkw zum Lie-
ferfahrzeug umrüsten. mit den Seitenairbags kom-
patible Sitzbezüge, Alumi-
n i u m - S c h a l t h e b e l k n o p f ,
Nebelscheinwerfer, Schiebe-
dach *** , Windabweiser an den
Türen, Spoiler, Schmutzfänger,
Aluminiumfelgen, Zierleisten,
Sportauspuff, Karosseriekit
Scheibenreiniger, Reinigungs-
und Pfl egemittel für innen und
außen, usw...
*** Ein Schiebedach muss grundsätz- lich vom PEUGEOT-Händlernetz
eingebaut werden.
"Audio":
Autoradios, Autotelefon, Ver-
stärker, Navigationssysteme,
Freisprechanlage, CD-Wechs-
ler, Lautsprecher, DVD-Spie-
ler, Anschlussbausatz für
MP3-Spieler oder CD-Walk-
man, USB-Box, Einparkhilfe
hinten
Einbau von funktechnischen
Sendeanlagen
Bevor Sie Ihr Fahrzeug mit einer
funktechnischen Sendeanlage mit
Außenantenne nachrüsten, emp-
fehlen wir Ihnen, einen Vertreter
der Marke PEUGEOT zu Rate zu
ziehen.
Das PEUGEOT-Händlernetz infor-
miert Sie über die technischen Da-
ten der Anlagen (Frequenzband,
maximale Ausgangsleistung, An-
tennenposition, gerätespezifi sche
Einbaubedingungen), die gemäß
Richtlinie 2004/104/EG über die
elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert wer-
den können.

12
201

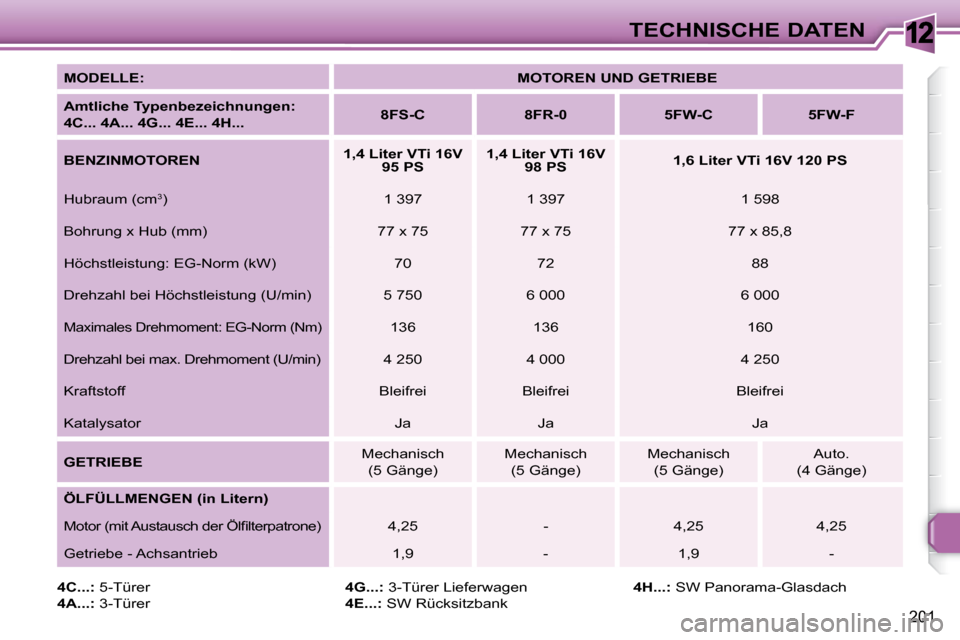

TECHNISCHE DATEN

MODELLE:
MOTOREN UND GETRIEBE

Amtliche Typenbezeichnungen:
4C... 4A... 4G... 4E... 4H...
8FS-C 8FR-0 5FW-C 5FW-F

BENZINMOTOREN
1,4 Liter VTi 16V
95 PS
1,4 Liter VTi 16V
98 PS
1,6 Liter VTi 16V 120 PS
Hubraum (cm 3
) 1 397 1 397 1 598
Bohrung x Hub (mm) 77 x 75 77 x 75 77 x 85,8
Höchstleistung: EG-Norm (kW) 70 72 88
Drehzahl bei Höchstleistung (U/min) 5 750 6 000 6 000
Maximales Drehmoment: EG-Norm (Nm) 136 136 160
Drehzahl bei max. Drehmoment (U/min) 4 250 4 0 00 4 250
Kraftstoff Bleifrei Bleifrei Bleifrei
Katalysator Ja Ja Ja

GETRIEBE Mechanisch
(5 Gänge) Mechanisch
(5 Gänge) Mechanisch
(5 Gänge) Auto.
(4 Gänge)

ÖLFÜLLMENGEN (in Litern)

Motor (mit Austausch der Ölfi lterpatrone) 4,25 - 4,25 4,25
Getriebe - Achsantrieb 1,9 - 1,9 -

4C...: 5-Türer

4A...: 3-Türer
4G...: 3-Türer Lieferwagen

4E...: SW Rücksitzbank
4H...: SW Panorama-Glasdach

12

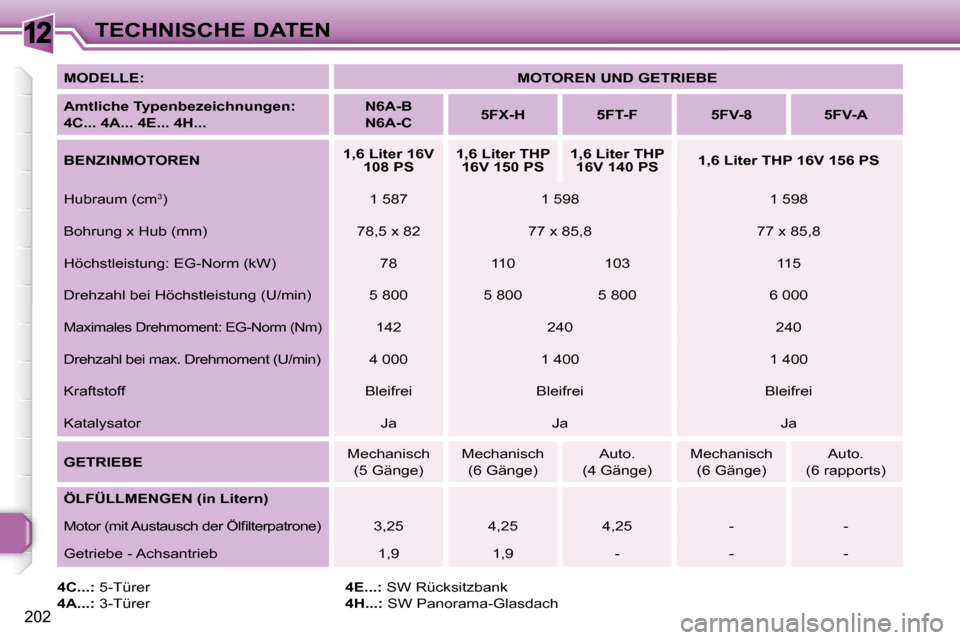

202
TECHNISCHE DATEN

MODELLE:
MOTOREN UND GETRIEBE

Amtliche Typenbezeichnungen:
4C... 4A... 4E... 4H...
N6A-B
N6A-C
5FX-H 5FT-F 5FV-8 5FV-A

BENZINMOTOREN
1,6 Liter 16V
108 PS
1,6 Liter THP
16V 150 PS
1,6 Liter THP
16V 140 PS
1,6 Liter THP 16V 156 PS
Hubraum (cm 3
) 1 587 1 598 1 598
Bohrung x Hub (mm) 78,5 x 82 77 x 85,8 77 x 85,8
Höchstleistung: EG-Norm (kW) 78 110 103 115
Drehzahl bei Höchstleistung (U/min) 5 800 5 800 5 800 6 000
Maximales Drehmoment: EG-Norm (Nm) 142 240 240
Drehzahl bei max. Drehmoment (U/min) 4 000 1 4 00 1 400
Kraftstoff Bleifrei Bleifrei Bleifrei
Katalysator Ja Ja Ja

GETRIEBE Mechanisch
(5 Gänge) Mechanisch
(6 Gänge) Auto.
(4 Gänge) Mechanisch
(6 Gänge) Auto.
(6 rapports)

ÖLFÜLLMENGEN (in Litern)
Motor (mit Austausch der Ölfi lterpatrone) 3,25 4,25 4,25 - -
Getriebe - Achsantrieb 1,9 1,9 - - -

4C...: 5-Türer

4A...: 3-Türer
4E...: SW Rücksitzbank

4H...: SW Panorama-Glasdach

12

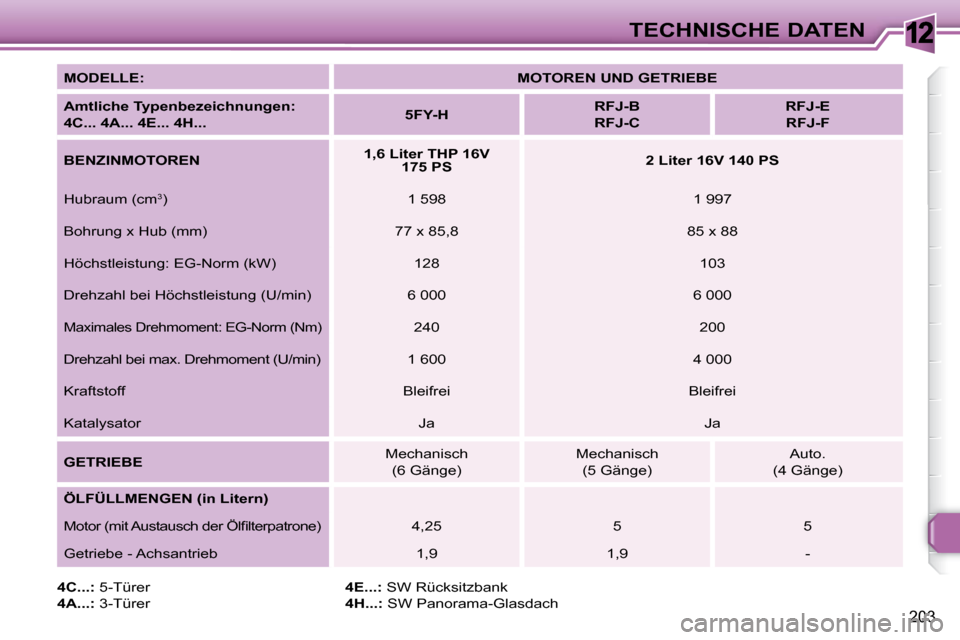

203
TECHNISCHE DATEN

MODELLE:
MOTOREN UND GETRIEBE

Amtliche Typenbezeichnungen:
4C... 4A... 4E... 4H...
5FY-H
RFJ-B
RFJ-C
RFJ-E
RFJ-F

BENZINMOTOREN
1,6 Liter THP 16V
175 PS
2 Liter 16V 140 PS
Hubraum (cm 3
) 1 598 1 997
Bohrung x Hub (mm) 77 x 85,8 85 x 88
Höchstleistung: EG-Norm (kW) 128 103
Drehzahl bei Höchstleistung (U/min) 6 000 6 000
Maximales Drehmoment: EG-Norm (Nm) 240 200
Drehzahl bei max. Drehmoment (U/min) 1 600 4 0 00
Kraftstoff Bleifrei Bleifrei
Katalysator Ja Ja

GETRIEBE Mechanisch
(6 Gänge) Mechanisch
(5 Gänge) Auto.
(4 Gänge)

ÖLFÜLLMENGEN (in Litern)
Motor (mit Austausch der Ölfi lterpatrone) 4,25 5 5
Getriebe - Achsantrieb 1,9 1,9 -

4C...: 5-Türer

4A...: 3-Türer
4E...: SW Rücksitzbank

4H...: SW Panorama-Glasdach
