2009.5 Peugeot 308 SW BL Betriebsanleitung (in German)

!

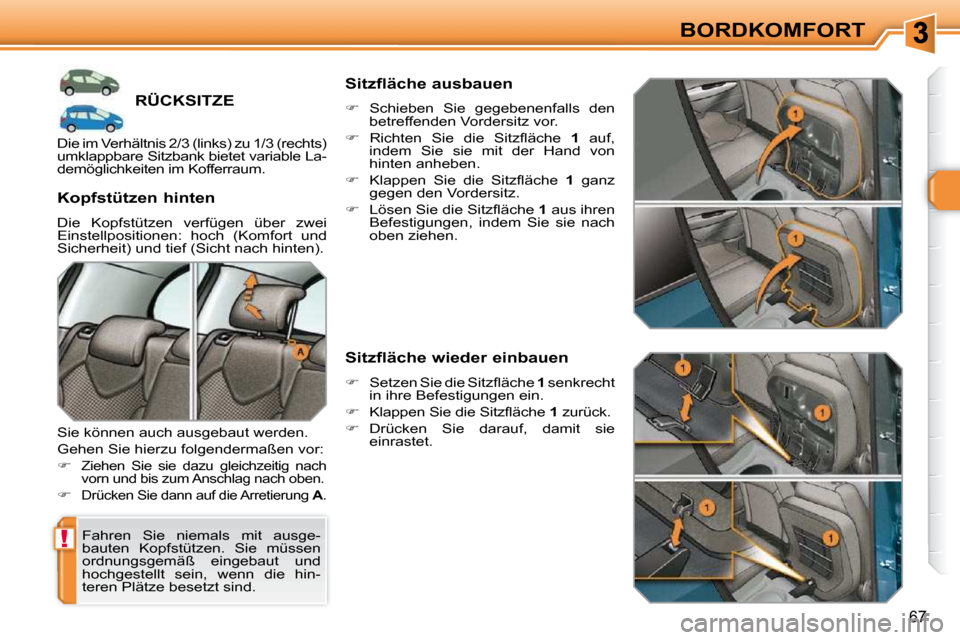

67
BORDKOMFORT
RÜCKSITZE
Fahren Sie niemals mit ausge-
bauten Kopfstützen. Sie müssen
ordnungsgemäß eingebaut und
hochgestellt sein, wenn die hin-
teren Plätze besetzt sind.
Kopfstützen hinten
Die Kopfstützen verfügen über zwei
Einstellpositionen: hoch (Komfort und
Sicherheit) und tief (Sicht nach hinten).
Sie können auch ausgebaut werden.
Gehen Sie hierzu folgendermaßen vor:


Ziehen Sie sie dazu gleichzeitig nach
vorn und bis zum Anschlag nach oben.

 Drücken Sie dann auf die Arretierung A .
Sitzfläche ausbauen

 Schieben Sie gegebenenfalls den
betreffenden Vordersitz vor.

 Richten Sie die Sitzfl äche 1 auf,
indem Sie sie mit der Hand von
hinten anheben.

 Klappen Sie die Sitzfl äche 1 ganz
gegen den Vordersitz.

 Lösen Sie die Sitzfl äche 1 aus ihren
Befestigungen, indem Sie sie nach
oben ziehen.
Sitzfläche wieder einbauen

 Setzen Sie die Sitzfl äche 1 senkrecht
in ihre Befestigungen ein.

 Klappen Sie die Sitzfl äche 1 zurück.

 Drücken Sie darauf, damit sie
einrastet.
Die im Verhältnis 2/3 (links) zu 1/3 (rechts)
umklappbare Sitzbank bietet variable La-
demöglichkeiten im Kofferraum.

!
i

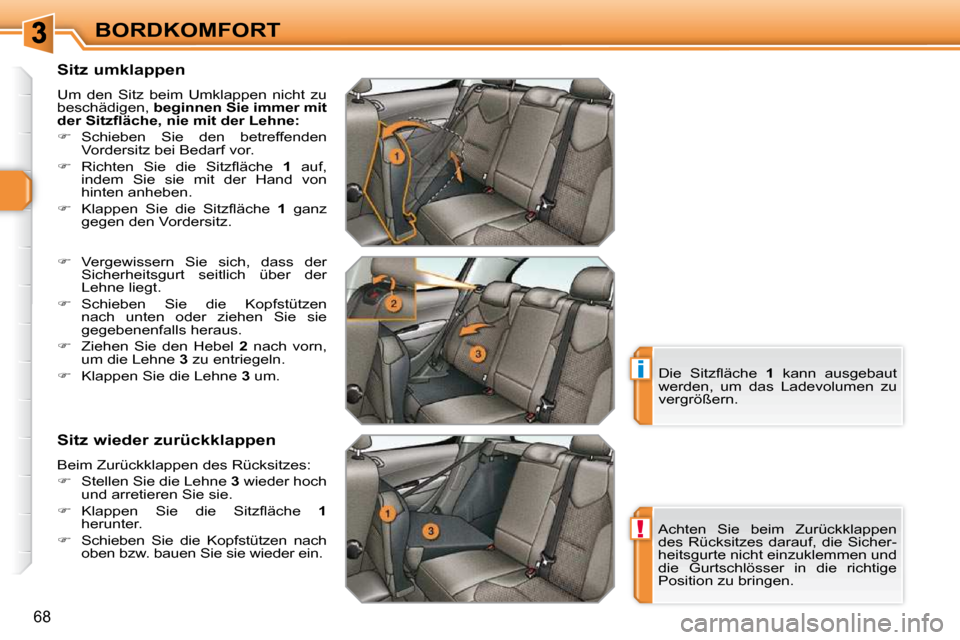

68
BORDKOMFORT
Sitz umklappen
Um den Sitz beim Umklappen nicht zu
beschädigen, beginnen Sie immer mit
der Sitzfl äche, nie mit der Lehne:

 Schieben Sie den betreffenden
Vordersitz bei Bedarf vor.

 Richten Sie die Sitzfl äche 1 auf,
indem Sie sie mit der Hand von
hinten anheben.

 Klappen Sie die Sitzfl äche 1 ganz
gegen den Vordersitz.
Sitz wieder zurückklappen
Beim Zurückklappen des Rücksitzes:

 Stellen Sie die Lehne 3 wieder hoch
und arretieren Sie sie.

 Klappen Sie die Sitzfl äche 1
herunter.

 Schieben Sie die Kopfstützen nach
oben bzw. bauen Sie sie wieder ein.

 Vergewissern Sie sich, dass der
Sicherheitsgurt seitlich über der
Lehne liegt.

 Schieben Sie die Kopfstützen
nach unten oder ziehen Sie sie
gegebenenfalls heraus.

 Ziehen Sie den Hebel 2 nach vorn,
um die Lehne 3 zu entriegeln.

 Klappen Sie die Lehne 3 um.
Achten Sie beim Zurückklappen
des Rücksitzes darauf, die Sicher-
heitsgurte nicht einzuklemmen und
die Gurtschlösser in die richtige
Position zu bringen. Die Sitzfl äche
1 kann ausgebaut
werden, um das Ladevolumen zu
vergrößern.

ii
i

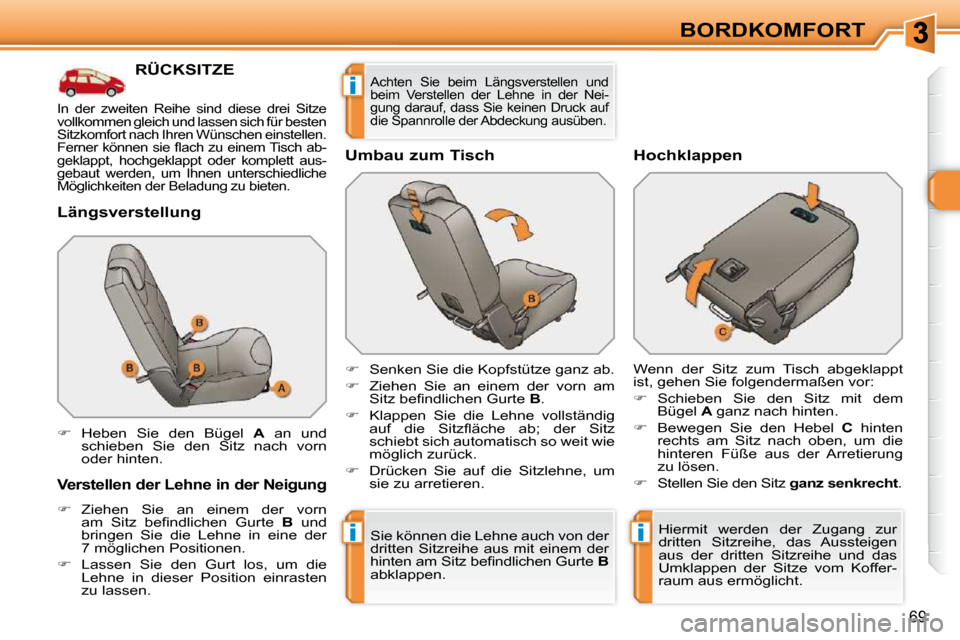

69
BORDKOMFORT
RÜCKSITZE
Längsverstellung
Verstellen der Lehne in der Neigung

 Ziehen Sie an einem der vorn
am Sitz befi ndlichen Gurte B und
bringen Sie die Lehne in eine der
7 möglichen Positionen.

 Lassen Sie den Gurt los, um die
Lehne in dieser Position einrasten
zu lassen. Umbau zum Tisch

 Heben Sie den Bügel A an und
schieben Sie den Sitz nach vorn
oder hinten.
 Senken Sie die Kopfstütze ganz ab.

 Ziehen Sie an einem der vorn am
Sitz befi ndlichen Gurte B .

 Klappen Sie die Lehne vollständig
auf die Sitzfl äche ab; der Sitz
schiebt sich automatisch so weit wie
möglich zurück.

 Drücken Sie auf die Sitzlehne, um
sie zu arretieren. Hochklappen
Wenn der Sitz zum Tisch abgeklappt
ist, gehen Sie folgendermaßen vor:

 Schieben Sie den Sitz mit dem
Bügel A ganz nach hinten.

 Bewegen Sie den Hebel C hinten
rechts am Sitz nach oben, um die
hinteren Füße aus der Arretierung
zu lösen.

 Stellen Sie den Sitz ganz senkrecht .
Sie können die Lehne auch von der
dritten Sitzreihe aus mit einem der
hinten am Sitz befi ndlichen Gurte B
abklappen. Hiermit werden der Zugang zur
dritten Sitzreihe, das Aussteigen
aus der dritten Sitzreihe und das
Umklappen der Sitze vom Koffer-
raum aus ermöglicht.
In der zweiten Reihe sind diese drei Sitze
vollkommen gleich und lassen sich für besten
Sitzkomfort nach Ihren Wünschen einstellen.
Ferner können sie fl ach zu einem Tisch ab-
geklappt, hochgeklappt oder komplett aus-
gebaut werden, um Ihnen unterschiedliche
Möglichkeiten der Beladung zu bieten.
Achten Sie beim Längsverstellen und
beim Verstellen der Lehne in der Nei-
gung darauf, dass Sie keinen Druck auf
die Spannrolle der Abdeckung ausüben.

!

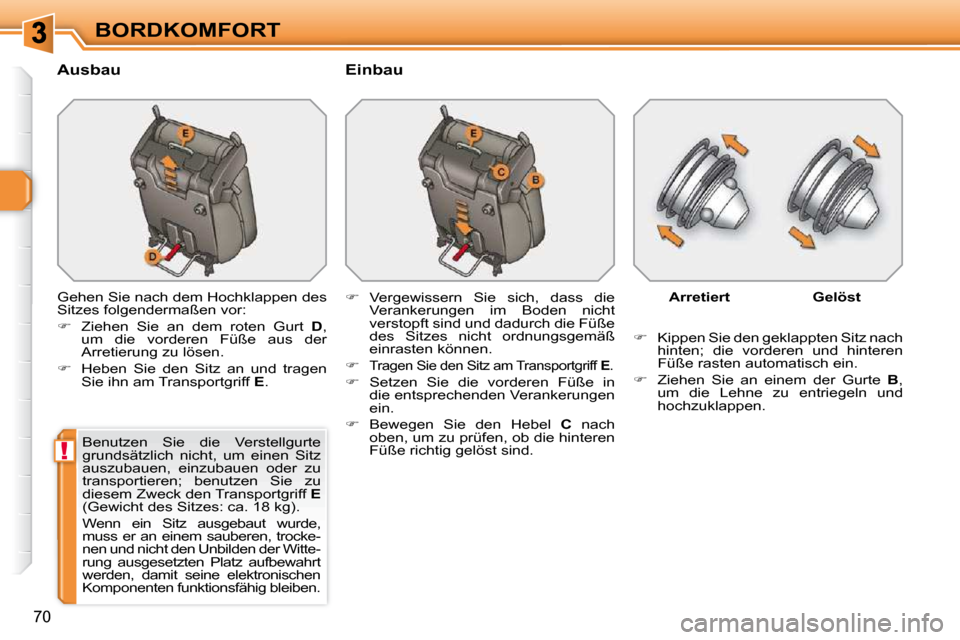

70
BORDKOMFORT
Ausbau Einbau
Gehen Sie nach dem Hochklappen des
Sitzes folgendermaßen vor:

 Ziehen Sie an dem roten Gurt D ,
um die vorderen Füße aus der
Arretierung zu lösen.

 Heben Sie den Sitz an und tragen
Sie ihn am Transportgriff E .
Benutzen Sie die Verstellgurte
grundsätzlich nicht, um einen Sitz
auszubauen, einzubauen oder zu
transportieren; benutzen Sie zu
diesem Zweck den Transportgriff E
(Gewicht des Sitzes: ca. 18 kg).
Wenn ein Sitz ausgebaut wurde,
muss er an einem sauberen, trocke-
nen und nicht den Unbilden der Witte-
rung ausgesetzten Platz aufbewahrt
werden, damit seine elektronischen
Komponenten funktionsfähig bleiben.
Arretiert Gelöst

 Kippen Sie den geklappten Sitz nach
hinten; die vorderen und hinteren
Füße rasten automatisch ein.

 Ziehen Sie an einem der Gurte B ,
um die Lehne zu entriegeln und
hochzuklappen.

 Vergewissern Sie sich, dass die
Verankerungen im Boden nicht
verstopft sind und dadurch die Füße
des Sitzes nicht ordnungsgemäß
einrasten können.


Tragen Sie den Sitz am Transportgriff E .

 Setzen Sie die vorderen Füße in
die entsprechenden Verankerungen
ein.

 Bewegen Sie den Hebel C nach
oben, um zu prüfen, ob die hinteren
Füße richtig gelöst sind.

!

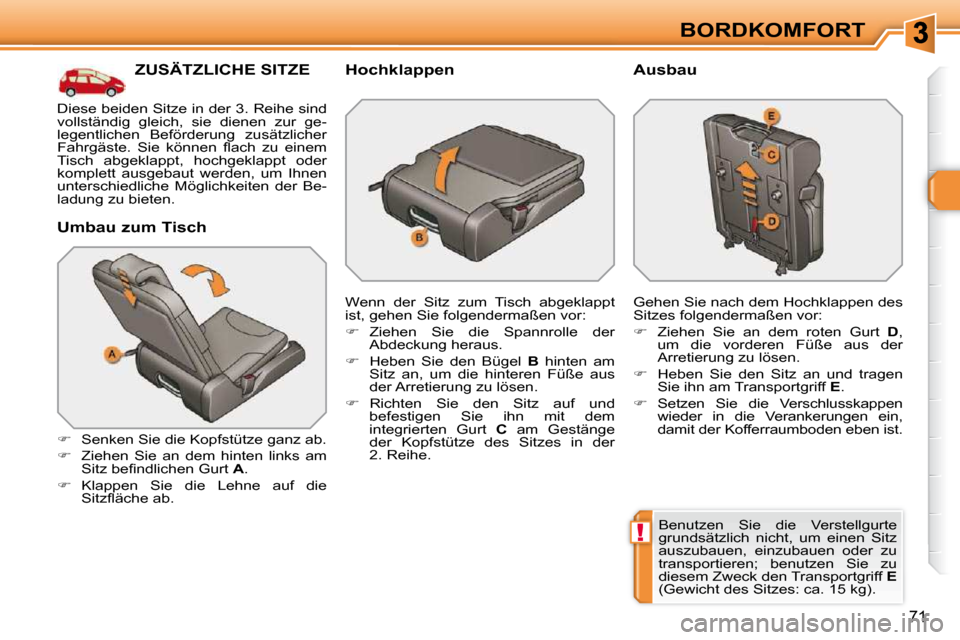

71
BORDKOMFORT
ZUSÄTZLICHE SITZE
Umbau zum Tisch

 Senken Sie die Kopfstütze ganz ab.

 Ziehen Sie an dem hinten links am
Sitz befi ndlichen Gurt A .

 Klappen Sie die Lehne auf die
Sitzfl äche ab. Hochklappen
Wenn der Sitz zum Tisch abgeklappt
ist, gehen Sie folgendermaßen vor:

 Ziehen Sie die Spannrolle der
Abdeckung heraus.

 Heben Sie den Bügel B hinten am
Sitz an, um die hinteren Füße aus
der Arretierung zu lösen.

 Richten Sie den Sitz auf und
befestigen Sie ihn mit dem
integrierten Gurt C am Gestänge
der Kopfstütze des Sitzes in der
2. Reihe. Ausbau
Gehen Sie nach dem Hochklappen des
Sitzes folgendermaßen vor:

 Ziehen Sie an dem roten Gurt D ,
um die vorderen Füße aus der
Arretierung zu lösen.

 Heben Sie den Sitz an und tragen
Sie ihn am Transportgriff E .

 Setzen Sie die Verschlusskappen
wieder in die Verankerungen ein,
damit der Kofferraumboden eben ist.
Benutzen Sie die Verstellgurte
grundsätzlich nicht, um einen Sitz
auszubauen, einzubauen oder zu
transportieren; benutzen Sie zu
diesem Zweck den Transportgriff E
(Gewicht des Sitzes: ca. 15 kg).
Diese beiden Sitze in der 3. Reihe sind
vollständig gleich, sie dienen zur ge-
legentlichen Beförderung zusätzlicher
Fahrgäste. Sie können fl ach zu einem
Tisch abgeklappt, hochgeklappt oder
komplett ausgebaut werden, um Ihnen
unterschiedliche Möglichkeiten der Be-
ladung zu bieten.

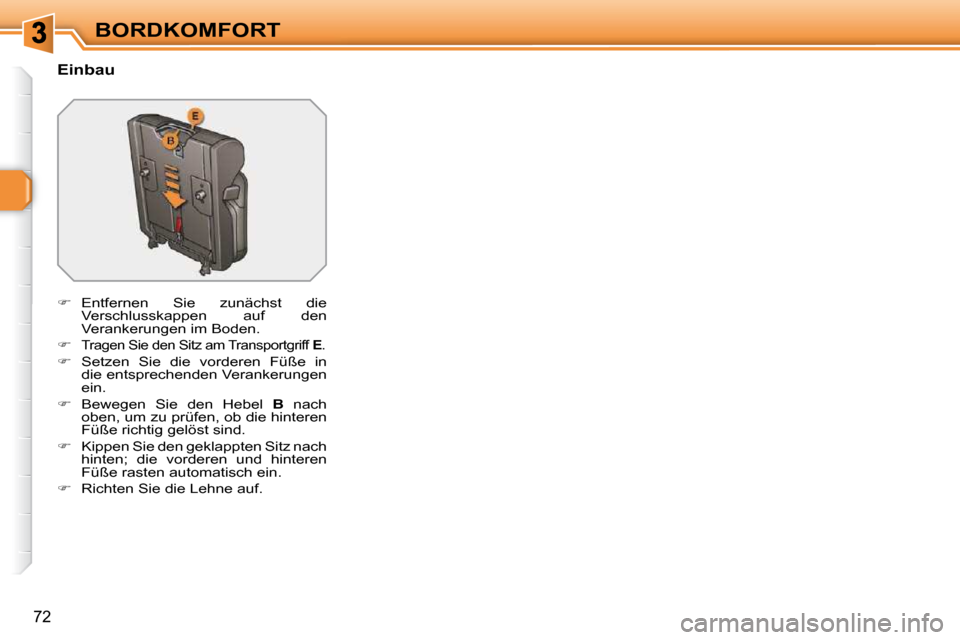

72
BORDKOMFORT
Einbau

 Entfernen Sie zunächst die
Verschlusskappen auf den
Verankerungen im Boden.


Tragen Sie den Sitz am Transportgriff E .

 Setzen Sie die vorderen Füße in
die entsprechenden Verankerungen
ein.

 Bewegen Sie den Hebel B nach
oben, um zu prüfen, ob die hinteren
Füße richtig gelöst sind.

 Kippen Sie den geklappten Sitz nach
hinten; die vorderen und hinteren
Füße rasten automatisch ein.

 Richten Sie die Lehne auf.

i
!
73
BORDKOMFORT
UMBAUMÖGLICHKEITEN UND VARIABLE ANORDNUNG DER SITZE
Beispiele für die unterschiedlichen Sitzanordnungen 7 Plätze
Die Umbauten, durch die die be-
stehende Sitzanordnung geändert
wird, müssen grundsätzlich bei ste-
hendem Fahrzeug vorgenommen
werden (siehe Absatz "Rücksitze"
und "Zusätzliche Sitze" beim SW
mit Panorama-Glasdach).
Besonderheiten
Nach dem Ausbau des mittleren Sitzes
können die beiden seitlichen Sitze der
2. Reihe in die Mitte versetzt werden.
Die Sitze der 2. Reihe können in die
3. Reihe gesetzt werden.
Umgekehrt können jedoch die Sitze der
3. Reihe nicht in die 2. Reihe gesetzt
werden.
5 Plätze mit hochgeklapptem Zusatzsitz
Wenn die Sitze der 2. Reihe
senk-
recht hochgeklappt sind, dürfen
in der 3. Reihe keine Fahrgäste
sitzen.
Ihr Fahrzeug ist so konzipiert, dass es
Ihnen zahlreiche Sitzkombinationen
und einen variablen Laderaum bietet.

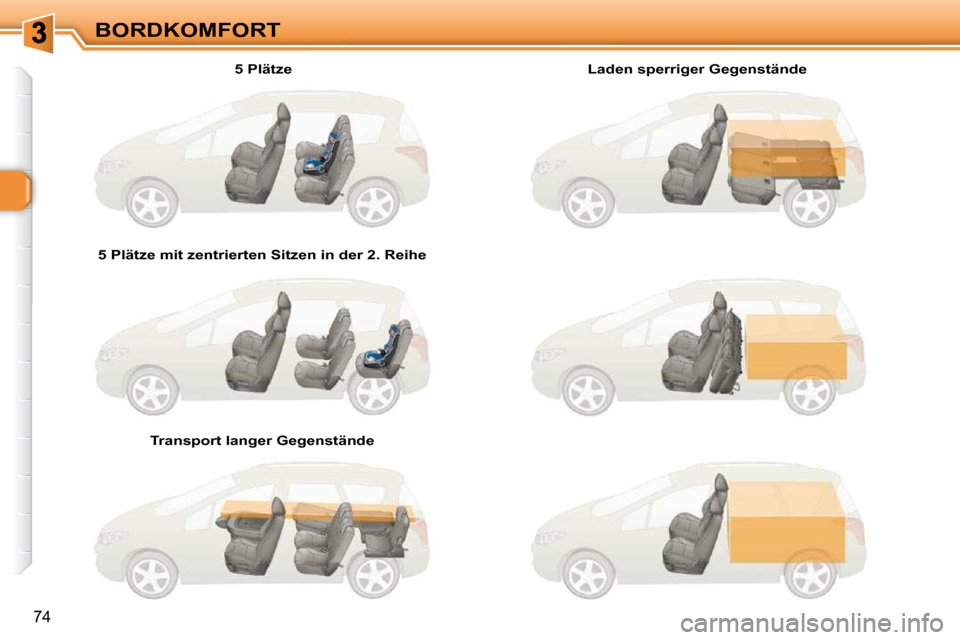

74
BORDKOMFORT 5 Plätze
5 Plätze mit zentrierten Sitzen in der 2. Reihe
Transport langer Gegenstände Laden sperriger Gegenstände
