2009.5 Peugeot 308 SW BL Betriebsanleitung (in German)

11
i
181

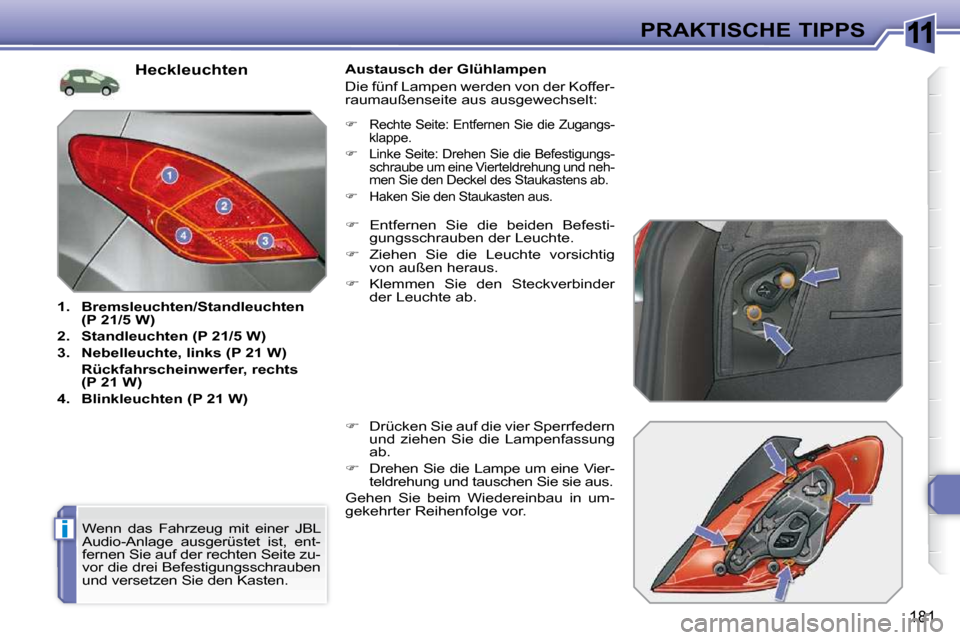

PRAKTISCHE TIPPS
Heckleuchten

1. Bremsleuchten/Standleuchten
(P 21/5 W)

2. Standleuchten (P 21/5 W)

3. Nebelleuchte, links (P 21 W)
Rückfahrscheinwerfer, rechts
(P 21 W)

4. Blinkleuchten (P 21 W) Austausch der Glühlampen
Die fünf Lampen werden von der Koffer-
raumaußenseite aus ausgewechselt:

 Entfernen Sie die beiden Befesti-
gungsschrauben der Leuchte.

 Ziehen Sie die Leuchte vorsichtig
von außen heraus.

 Klemmen Sie den Steckverbinder
der Leuchte ab.

 Drücken Sie auf die vier Sperrfedern
und ziehen Sie die Lampenfassung
ab.

 Drehen Sie die Lampe um eine Vier-
teldrehung und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Wenn das Fahrzeug mit einer JBL
Audio-Anlage ausgerüstet ist, ent-
fernen Sie auf der rechten Seite zu-
vor die drei Befestigungsschrauben
und versetzen Sie den Kasten.

Rechte Seite: Entfernen Sie die Zugangs-
klappe.

 Linke Seite: Drehen Sie die Befestigungs-
schraube um eine Vierteldrehung und neh-
men Sie den Deckel des Staukastens ab.

 Haken Sie den Staukasten aus.

11
182

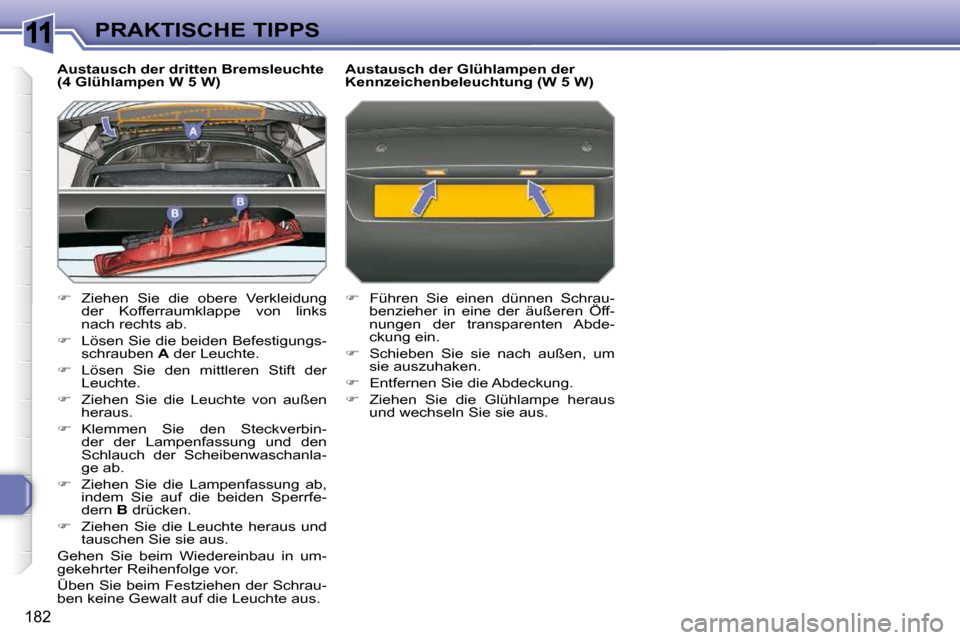

PRAKTISCHE TIPPS
Austausch der dritten Bremsleuchte
(4 Glühlampen W 5 W)

 Ziehen Sie die obere Verkleidung
der Kofferraumklappe von links
nach rechts ab.

 Lösen Sie die beiden Befestigungs-
schrauben A der Leuchte.

 Lösen Sie den mittleren Stift der
Leuchte.

 Ziehen Sie die Leuchte von außen
heraus.

 Klemmen Sie den Steckverbin-
der der Lampenfassung und den
Schlauch der Scheibenwaschanla-
ge ab.

 Ziehen Sie die Lampenfassung ab,
indem Sie auf die beiden Sperrfe-
dern B drücken.

 Ziehen Sie die Leuchte heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Üben Sie beim Festziehen der Schrau-
ben keine Gewalt auf die Leuchte aus. Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)

 Führen Sie einen dünnen Schrau-
benzieher in eine der äußeren Öff-
nungen der transparenten Abde-
ckung ein.

 Schieben Sie sie nach außen, um
sie auszuhaken.

 Entfernen Sie die Abdeckung.

 Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.

11
183

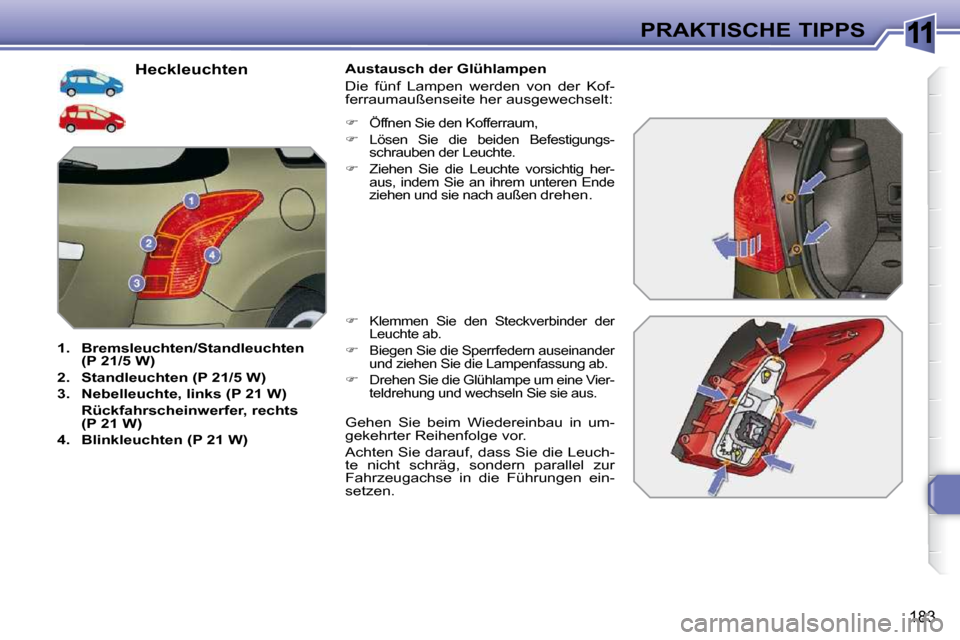

PRAKTISCHE TIPPS
Heckleuchten

1. Bremsleuchten/Standleuchten
(P 21/5 W)

2. Standleuchten (P 21/5 W)

3. Nebelleuchte, links (P 21 W)
Rückfahrscheinwerfer, rechts
(P 21 W)

4. Blinkleuchten (P 21 W) Austausch der Glühlampen
Die fünf Lampen werden von der Kof-
ferraumaußenseite her ausgewechselt:

 Klemmen Sie den Steckverbinder der
Leuchte ab.

 Biegen Sie die Sperrfedern auseinander
und ziehen Sie die Lampenfassung ab.

 Drehen Sie die Glühlampe um eine Vier-
teldrehung und wechseln Sie sie aus.

 Öffnen Sie den Kofferraum,

 Lösen Sie die beiden Befestigungs-
schrauben der Leuchte.

 Ziehen Sie die Leuchte vorsichtig her-
aus, indem Sie an ihrem unteren Ende
ziehen und sie nach außen
drehen.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuch-
te nicht schräg, sondern parallel zur
Fahrzeugachse in die Führungen ein-
setzen.

11
184

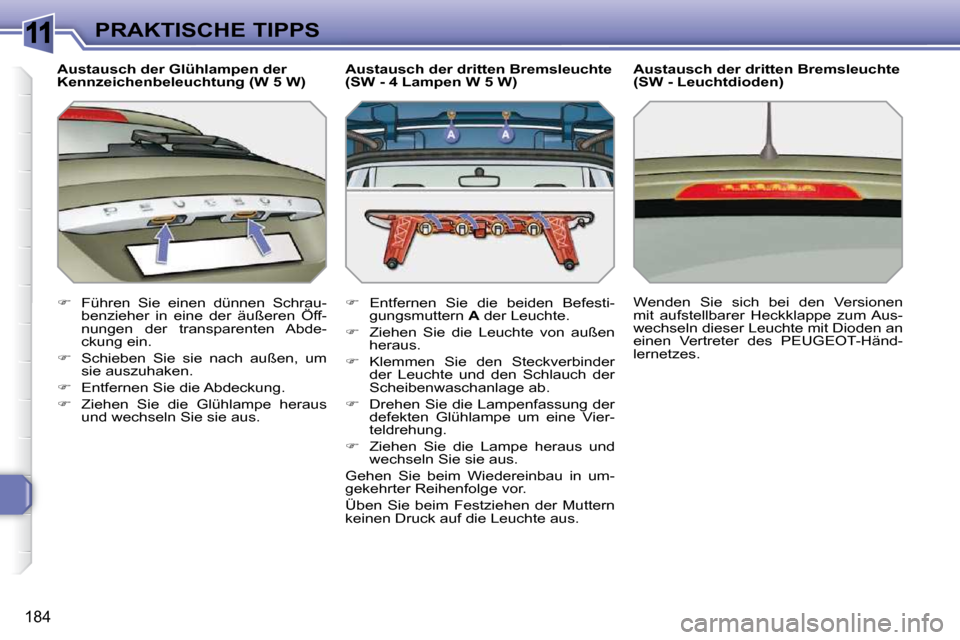

PRAKTISCHE TIPPS
Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)

 Führen Sie einen dünnen Schrau-
benzieher in eine der äußeren Öff-
nungen der transparenten Abde-
ckung ein.

 Schieben Sie sie nach außen, um
sie auszuhaken.

 Entfernen Sie die Abdeckung.

 Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus. Austausch der dritten Bremsleuchte
(SW - Leuchtdioden)
Wenden Sie sich bei den Versionen
mit aufstellbarer Heckklappe zum Aus-
wechseln dieser Leuchte mit Dioden an
einen Vertreter des PEUGEOT -Händ-
lernetzes.
Austausch der dritten Bremsleuchte
(SW - 4 Lampen W 5 W)

 Entfernen Sie die beiden Befesti-
gungsmuttern A der Leuchte.

 Ziehen Sie die Leuchte von außen
heraus.

 Klemmen Sie den Steckverbinder
der Leuchte und den Schlauch der
Scheibenwaschanlage ab.

 Drehen Sie die Lampenfassung der
defekten Glühlampe um eine Vier-
teldrehung.

 Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Üben Sie beim Festziehen der Muttern
keinen Druck auf die Leuchte aus.

11
!
i
185

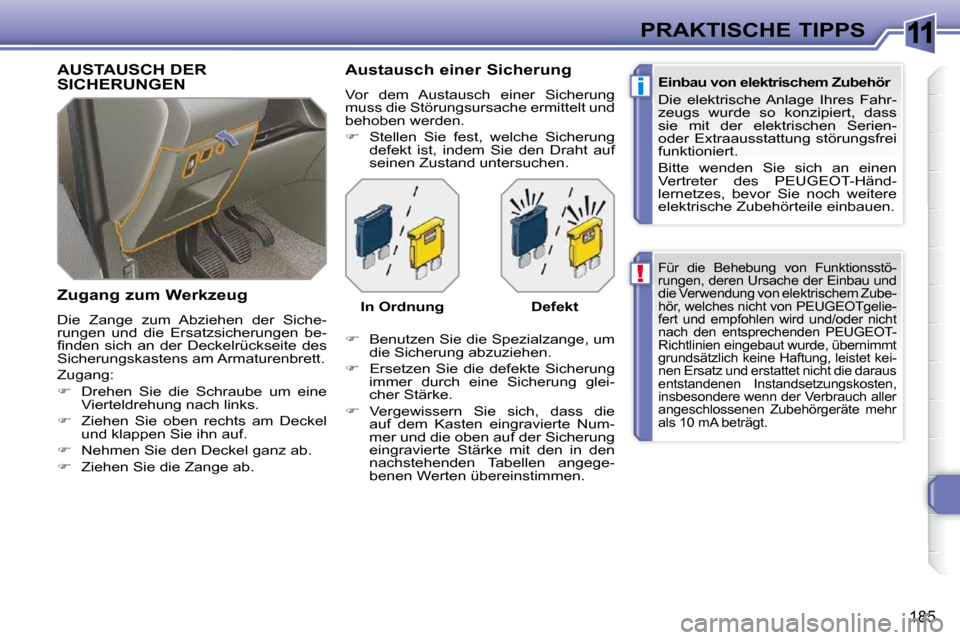

PRAKTISCHE TIPPS
Für die Behebung von Funktionsstö-
rungen, deren Ursache der Einbau und
die Verwendung von elektrischem Zube-
hör, welches nicht von PEUGEOTgelie-
fert und empfohlen wird und/oder nicht
nach den entsprechenden PEUGEOT-
Richtlinien eingebaut wurde, übernimmt
grundsätzlich keine Haftung, leistet kei-
nen Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr
als 10 mA beträgt.
Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahr-
zeugs wurde so konzipiert, dass
sie mit der elektrischen Serien-
oder Extraausstattung störungsfrei
funktioniert.
Bitte wenden Sie sich an einen
Vertreter des PEUGEOT-Händ-
lernetzes, bevor Sie noch weitere
elektrische Zubehörteile einbauen. AUSTAUSCH DER SICHERUNGEN
Zugang zum Werkzeug
Die Zange zum Abziehen der Siche-
rungen und die Ersatzsicherungen be-
fi nden sich an der Deckelrückseite des
Sicherungskastens am Armaturenbrett.
Zugang:

 Drehen Sie die Schraube um eine
Vierteldrehung nach links.

 Ziehen Sie oben rechts am Deckel
und klappen Sie ihn auf.

 Nehmen Sie den Deckel ganz ab.

 Ziehen Sie die Zange ab. Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.

 Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.

 Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.

 Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung glei-
cher Stärke.

 Vergewissern Sie sich, dass die
auf dem Kasten eingravierte Num-
mer und die oben auf der Sicherung
eingravierte Stärke mit den in den
nachstehenden Tabellen angege-
benen Werten übereinstimmen.

In Ordnung Defekt

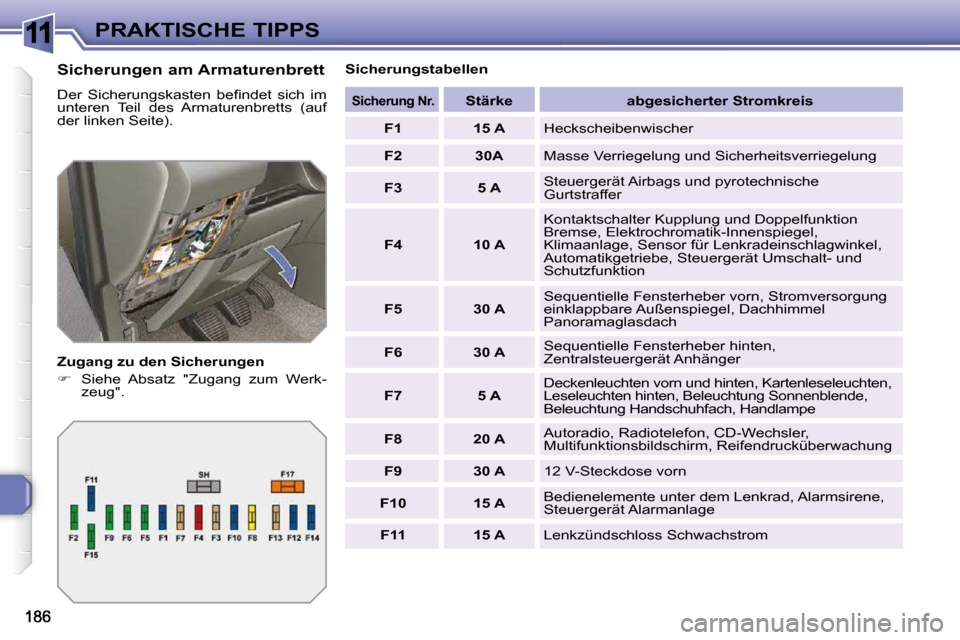

11PRAKTISCHE TIPPS
Sicherungen am Armaturenbrett
Der Sicherungskasten befi ndet sich im
unteren Teil des Armaturenbretts (auf
der linken Seite).
Zugang zu den Sicherungen

 Siehe Absatz "Zugang zum Werk-
zeug". Sicherungstabellen

Sicherung Nr.
Stärke abgesicherter Stromkreis

F1 15 A Heckscheibenwischer

F2 30A Masse Verriegelung und Sicherheitsverriegelung

F3 5 A Steuergerät Airbags und pyrotechnische
Gurtstraffer

F4 10 A Kontaktschalter Kupplung und Doppelfunktion
Bremse, Elektrochromatik-Innenspiegel,
Klimaanlage, Sensor für Lenkradeinschlagwinkel,
Automatikgetriebe, Steuergerät Umschalt- und
Schutzfunktion

F5 30 A Sequentielle Fensterheber vorn, Stromversorgung
einklappbare Außenspiegel, Dachhimmel
Panoramaglasdach

F6 30 A Sequentielle Fensterheber hinten,
Zentralsteuergerät Anhänger

F7 5 A Deckenleuchten vorn und hinten, Kartenleseleuchten
,
Leseleuchten hinten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach, Handlampe

F8 20 A Autoradio, Radiotelefon, CD-Wechsler,
Multifunktionsbildschirm, Reifendrucküberwachung

F9 30 A 12 V-Steckdose vorn

F10 15 A Bedienelemente unter dem Lenkrad, Alarmsirene,
Steuergerät Alarmanlage

F11 15 A Lenkzündschloss Schwachstrom

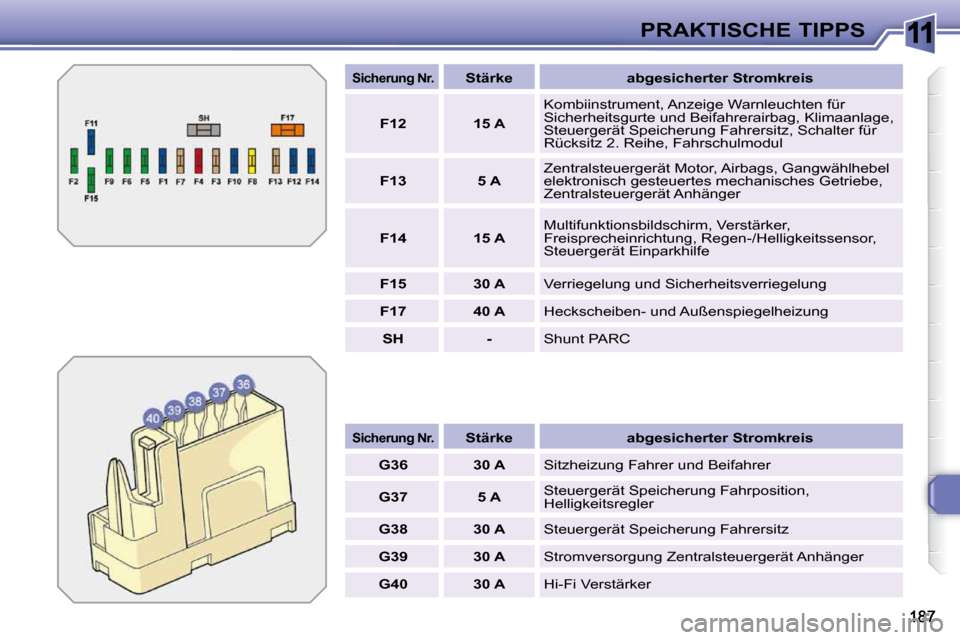

11PRAKTISCHE TIPPS

Sicherung Nr.
Stärke abgesicherter Stromkreis

G36 30 A Sitzheizung Fahrer und Beifahrer

G37 5 A Steuergerät Speicherung Fahrposition,
Helligkeitsregler

G38 30 A Steuergerät Speicherung Fahrersitz

G39 30 A Stromversorgung Zentralsteuergerät Anhänger

G40 30 A Hi-Fi Verstärker

Sicherung Nr.
Stärke abgesicherter Stromkreis

F12 15 A Kombiinstrument, Anzeige Warnleuchten für
Sicherheitsgurte und Beifahrerairbag, Klimaanlage,
Steuergerät Speicherung Fahrersitz, Schalter für
Rücksitz 2. Reihe, Fahrschulmodul

F13 5 A Zentralsteuergerät Motor, Airbags, Gangwählhebel
elektronisch gesteuertes mechanisches Getriebe,
Zentralsteuergerät Anhänger

F14 15 A Multifunktionsbildschirm, Verstärker,
Freisprecheinrichtung, Regen-/Helligkeitssensor,
Steuergerät Einparkhilfe

F15 30 A Verriegelung und Sicherheitsverriegelung

F17 40 A Heckscheiben- und Außenspiegelheizung

SH - Shunt PARC

11
188

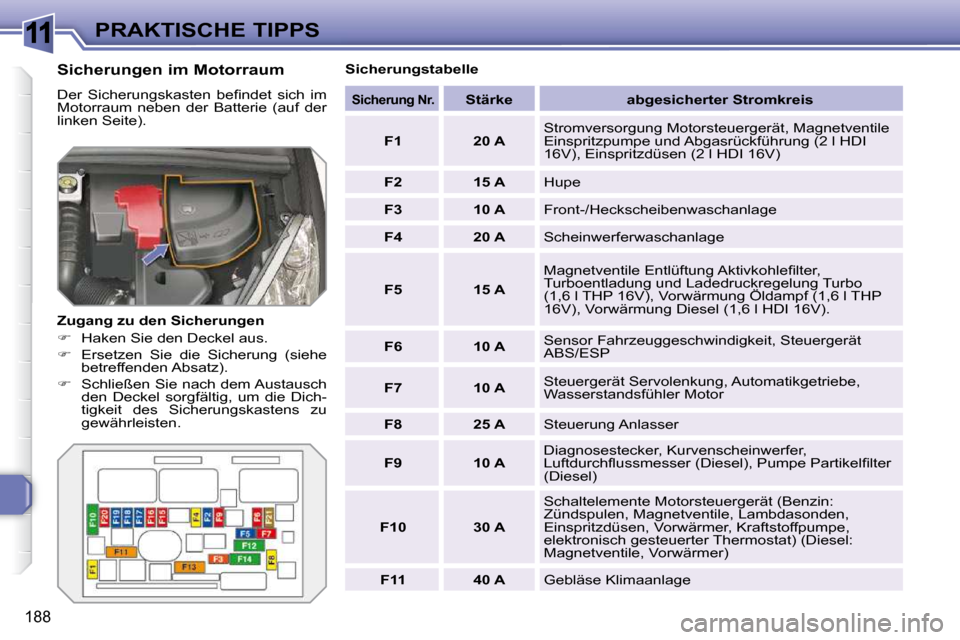

PRAKTISCHE TIPPS
Sicherungen im Motorraum
Der Sicherungskasten befi ndet sich im
Motorraum neben der Batterie (auf der
linken Seite).
Zugang zu den Sicherungen

 Haken Sie den Deckel aus.

 Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).

 Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die Dich-
tigkeit des Sicherungskastens zu
gewährleisten. Sicherungstabelle

Sicherung Nr.
Stärke abgesicherter Stromkreis

F1 20 A Stromversorgung Motorsteuergerät, Magnetventile
Einspritzpumpe und Abgasrückführung (2 l HDI
16V), Einspritzdüsen (2 l HDI 16V)

F2 15 A Hupe

F3 10 A Front-/Heckscheibenwaschanlage

F4 20 A Scheinwerferwaschanlage

F5 15 A Magnetventile Entlüftung Aktivkohlefi lter,
Turboentladung und Ladedruckregelung Turbo
(1,6 l THP 16V), Vorwärmung Öldampf (1,6 l THP
16V), Vorwärmung Diesel (1,6 l HDI 16V).

F6 10 A Sensor Fahrzeuggeschwindigkeit, Steuergerät
ABS/ESP

F7 10 A Steuergerät Servolenkung, Automatikgetriebe,
Wasserstandsfühler Motor

F8 25 A Steuerung Anlasser

F9 10 A Diagnosestecker, Kurvenscheinwerfer,
Luftdurchfl ussmesser (Diesel), Pumpe Partikelfi lter
(Diesel)

F10 30 A Schaltelemente Motorsteuergerät (Benzin:
Zündspulen, Magnetventile, Lambdasonden,
Einspritzdüsen, Vorwärmer, Kraftstoffpumpe,
elektronisch gesteuerter Thermostat) (Diesel:
Magnetventile, Vorwärmer)

F11 40 A Gebläse Klimaanlage
