4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D_(L/O_0707)
8 TI&TE

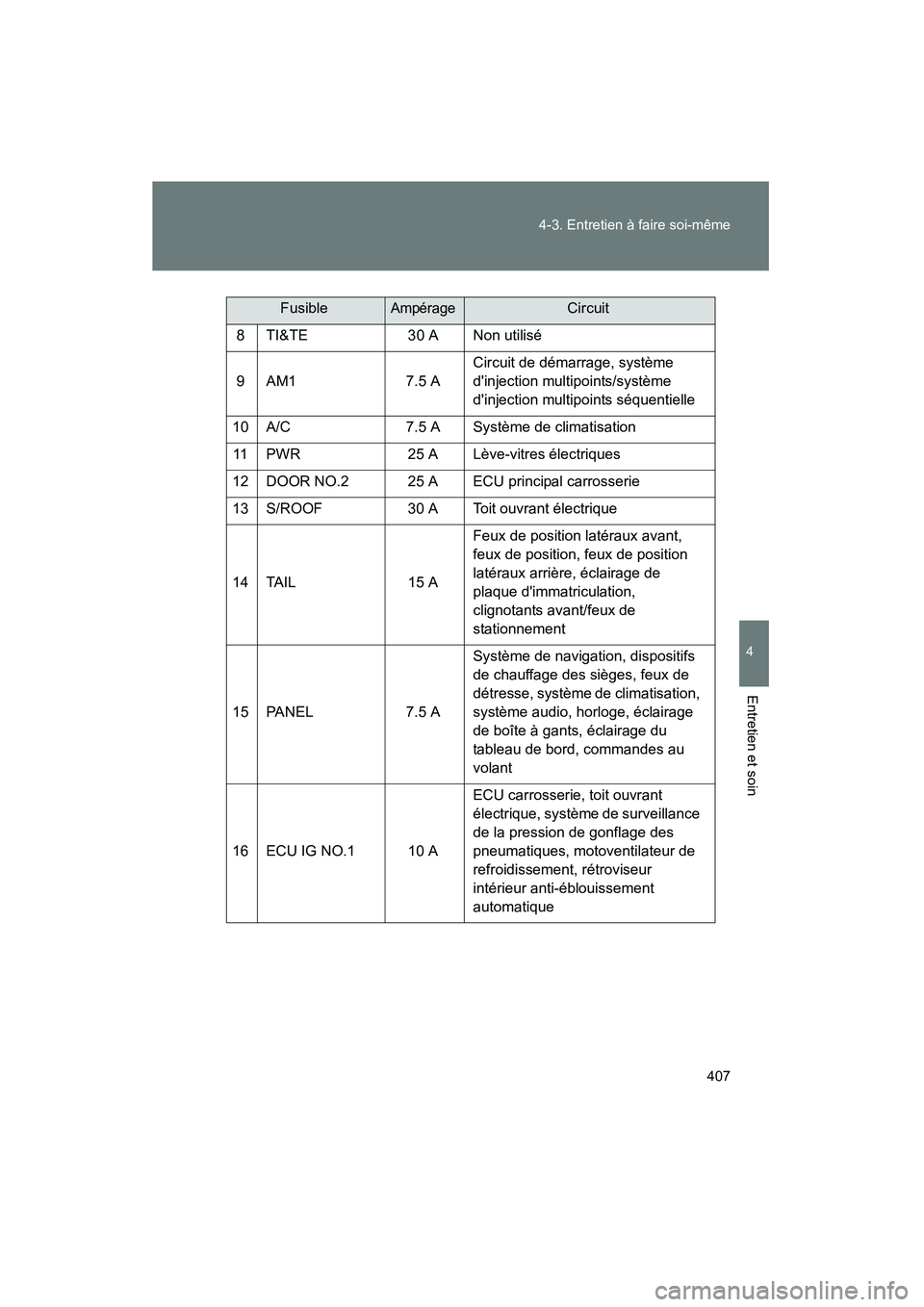

30 A Non utilisé
9 AM1 7.5 ACircuit de démarrage, système
d'injection multipoints/système
d'injection multipoints séquentielle
10 A/C 7.5 A Système de climatisation
11 PWR 25 A Lève-vitres électriques
12 DOOR NO.2 25 A ECU principal carrosserie
13 S/ROOF 30 A Toit ouvrant électrique
14 TAIL 15 AFeux de position latéraux avant,
feux de position, feux de position
latéraux arrière, éclairage de
plaque d'immatriculation,
clignotants avant/feux de
stationnement
15 PANEL 7.5 ASystème de navigation, dispositifs
de chauffage des sièges, feux de
détresse, système de climatisation,
système audio, horloge, éclairage
de boîte à gants, éclairage du
tableau de bord, commandes au
volant
16 ECU IG NO.1 10 A ECU carrosserie, toit ouvrant
électrique, système de surveillance
de la pression de gonflage des
pneumatiques, motoventilateur de
refroidissement, rétroviseur
intérieur anti-éblouissement
automatique
FusibleAmpérageCircuit

408 4-3. Entretien à faire soi-même
CAMRY_D_(L/O_0707)

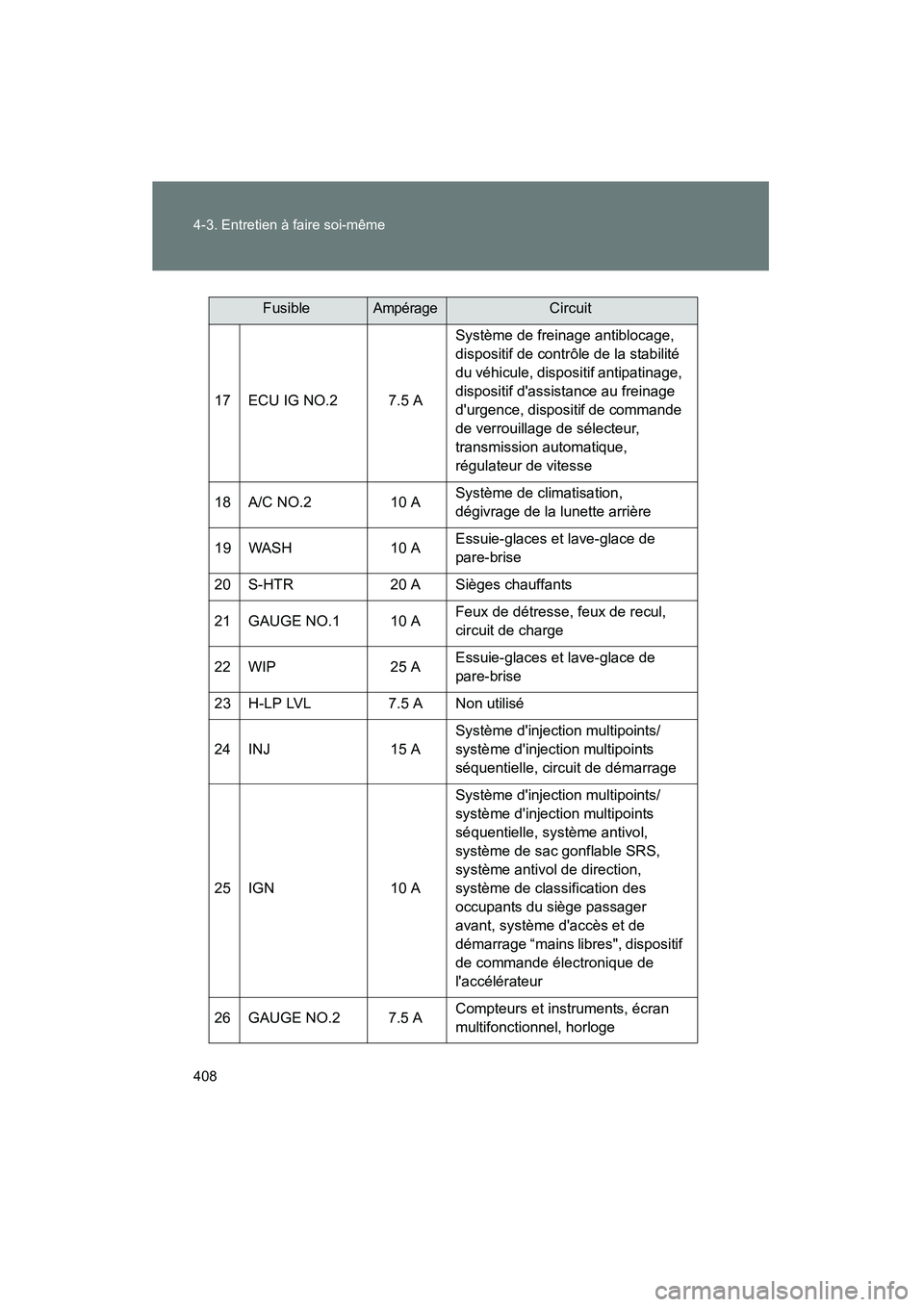

17 ECU IG NO.2 7.5 ASystème de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule, dispositif antipatinage,
dispositif d'assistance au freinage
d'urgence, dispositif de commande
de verrouillage de sélecteur,
transmission automatique,
régulateur de vitesse
18 A/C NO.2 10 A Système de climatisation,
dégivrage de la lunette arrière
19 WASH 10 A Essuie-glaces et lave-glace de
pare-brise
20 S-HTR 20 A Sièges chauffants
21 GAUGE NO.1 10 A Feux de détresse, feux de recul,
circuit de charge
22 WIP 25 A Essuie-glaces et lave-glace de
pare-brise
23 H-LP LVL 7.5 A Non utilisé
24 INJ 15 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, circuit de démarrage
25 IGN 10 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, système antivol,
système de sac gonflable SRS,
système antivol de direction,
système de classification des
occupants du siège passager
avant, système d'accès et de
démarrage “mains libres", dispositif
de commande électronique de
l'accélérateur
26 GAUGE NO.2 7.5 A Compteurs et instruments, écran
multifonctionnel, horloge
FusibleAmpérageCircuit

409
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D_(L/O_0707)

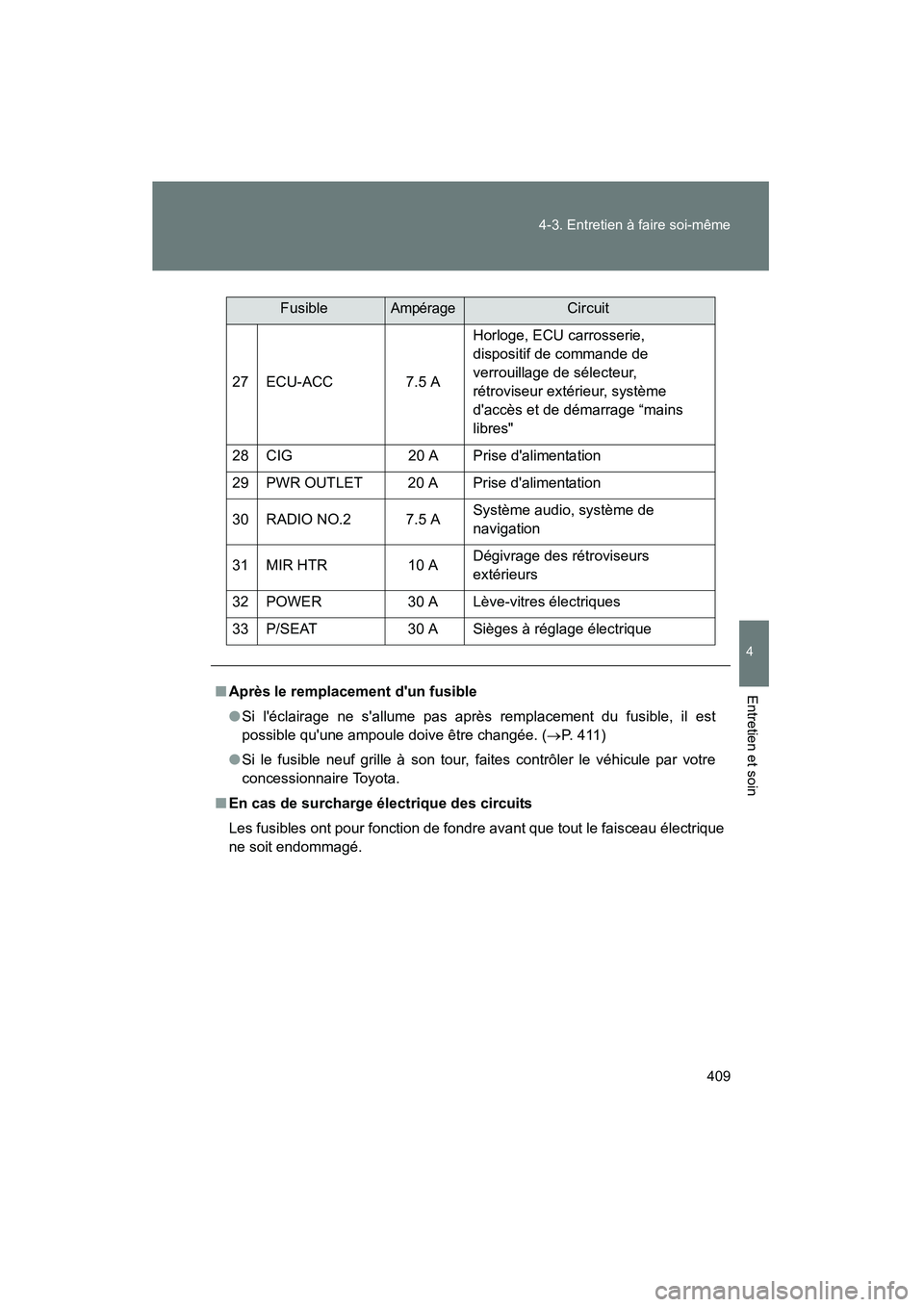

27 ECU-ACC 7.5 A
Horloge, ECU carrosserie,
dispositif de commande de
verrouillage de sélecteur,
rétroviseur extérieur, système
d'accès et de démarrage “mains
libres"
28 CIG 20 A Prise d'alimentation
29 PWR OUTLET 20 A Prise d'alimentation
30 RADIO NO.2 7.5 A Système audio, système de
navigation
31 MIR HTR 10 A Dégivrage des rétroviseurs
extérieurs
32 POWER 30 A Lève-vitres électriques
33 P/SEAT 30 A Sièges à réglage électrique
■ Après le remplacement d'un fusible
●Si l'éclairage ne s'allume pas après remplacement du fusible, il est
possible qu'une ampoule doive être changée. (→P. 411)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique des circuits
Les fusibles ont pour fonction de fondre avant que tout le faisceau électrique
ne soit endommagé.
FusibleAmpérageCircuit

410 4-3. Entretien à faire soi-même
CAMRY_D_(L/O_0707)

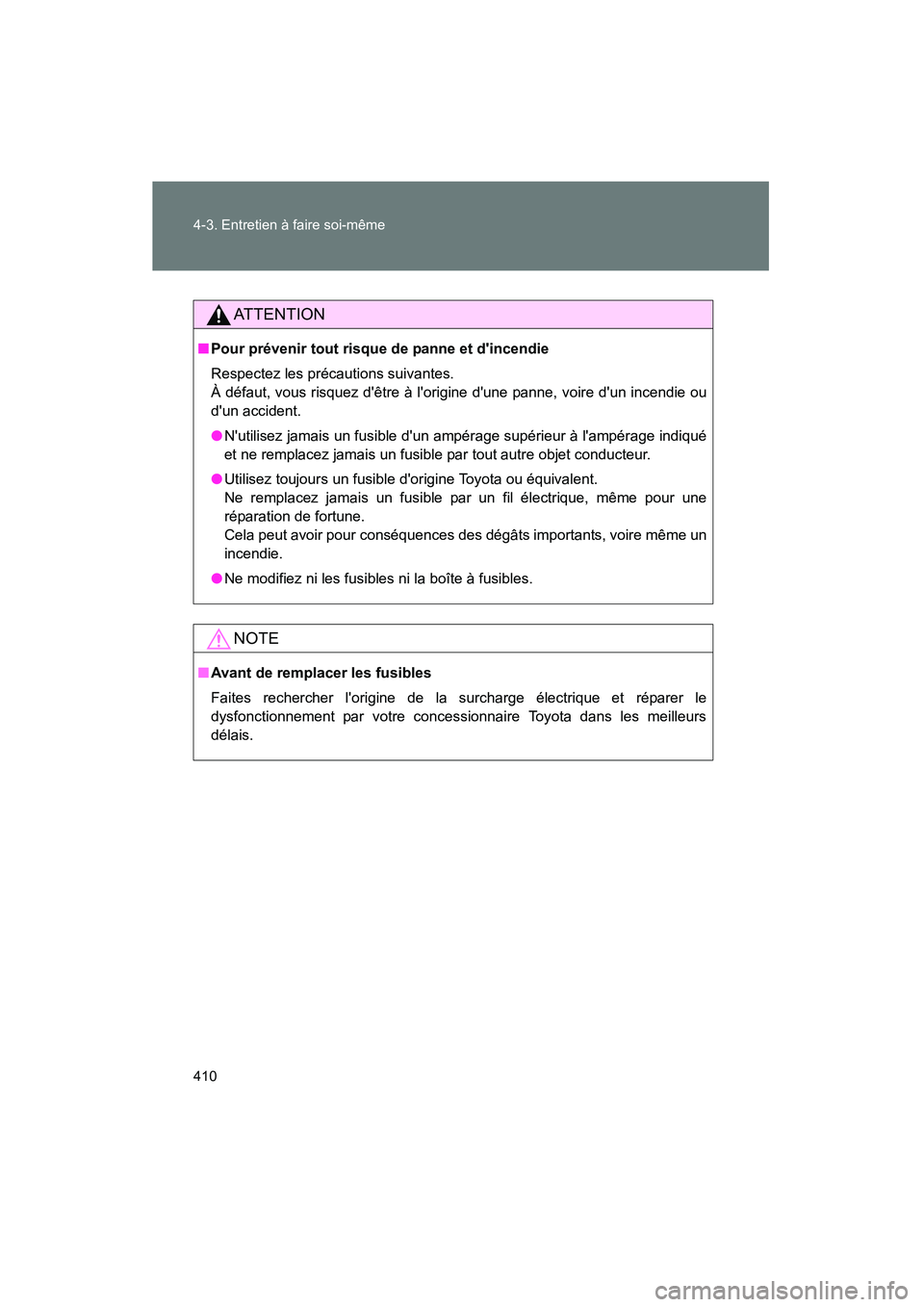

AT T E N T I O N
■Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
À défaut, vous risquez d'être à l'origine d'une panne, voire d'un incendie ou
d'un accident.
● N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par tout autre objet conducteur.
● Utilisez toujours un fusible d'origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
Cela peut avoir pour conséquences des dégâts importants, voire même un
incendie.
● Ne modifiez ni les fusibles ni la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher l'origine de la surcharge électrique et réparer le
dysfonctionnement par votre concessionnaire Toyota dans les meilleurs
délais.

411
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D_(L/O_0707)
Ampoules
Vous pouvez changer les ampoules ci-après par vous-même. La
difficulté du remplacement dépend de l'ampoule. Si le remplacement
nécessaire de l'ampoule vous semble difficile à effectuer, faites
appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des autres
ampoules du véhicule, consultez votre concessionnaire Toyota.
■Préparez une ampoule de rechange.
Vérifiez la puissance (en Watts) de l'ampoule à remplacer.
( →P. 485)
■Retirez l'habillage du compartiment moteur. (Moteur V6, 3,5
L [2GR-FE])
→P. 3 5 7
■Emplacement des ampoules
Feu de route
Feu de croisement
Clignotant arrière
Feu stop/arrière et
de position latéral arrière

412 4-3. Entretien à faire soi-même
CAMRY_D_(L/O_0707)

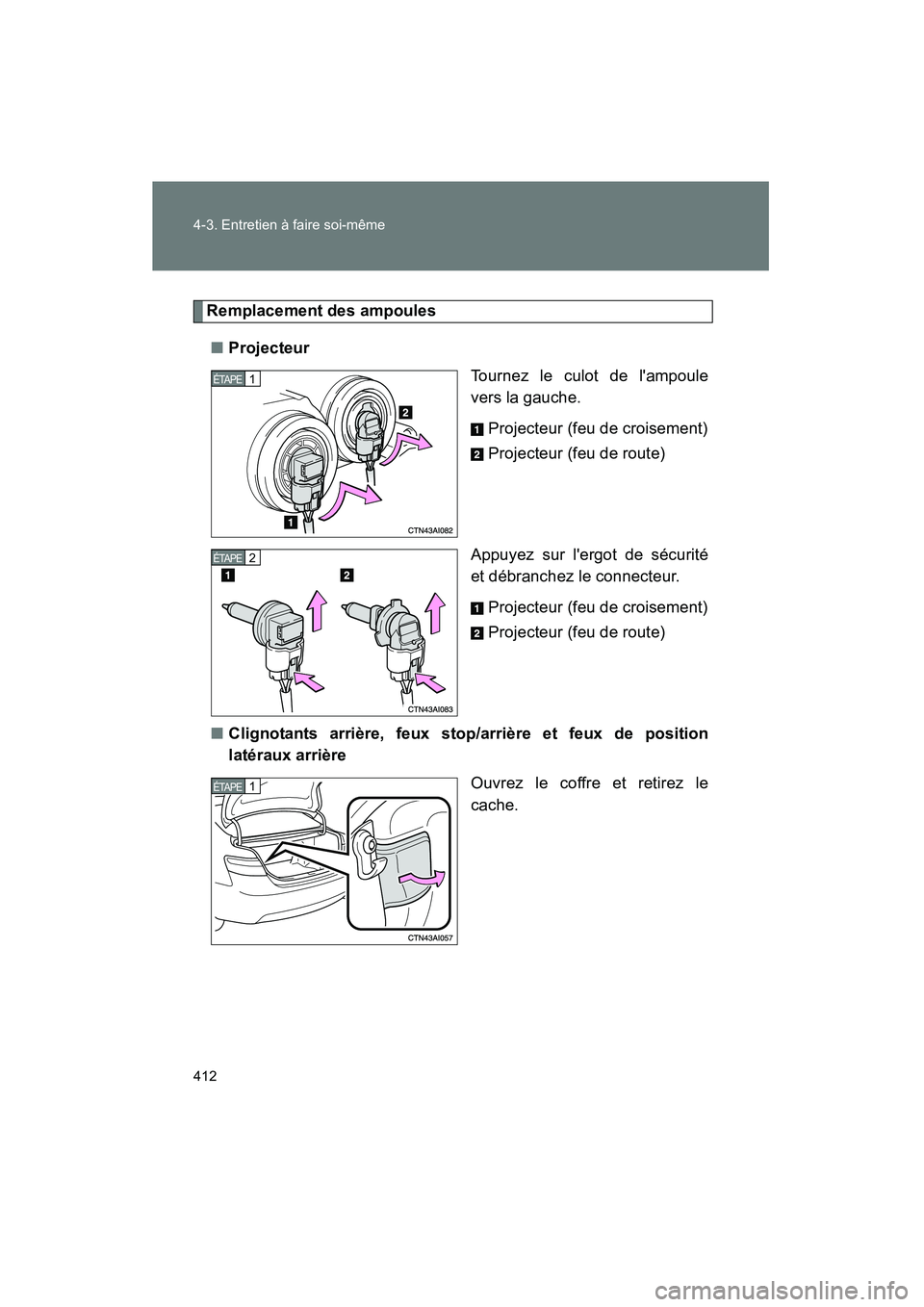

Remplacement des ampoules
■ProjecteurTournez le culot de l'ampoule
vers la gauche.
Projecteur (feu de croisement)
Projecteur (feu de route)
Appuyez sur l'ergot de sécurité
et débranchez le connecteur. Projecteur (feu de croisement)
Projecteur (feu de route)
■Clignotants arrière, feux stop/arrière et feux de position
latéraux arrière Ouvrez le coffre et retirez le
cache.
1ÉTAPE
2ÉTAPE
1ÉTAPE

413
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D_(L/O_0707)

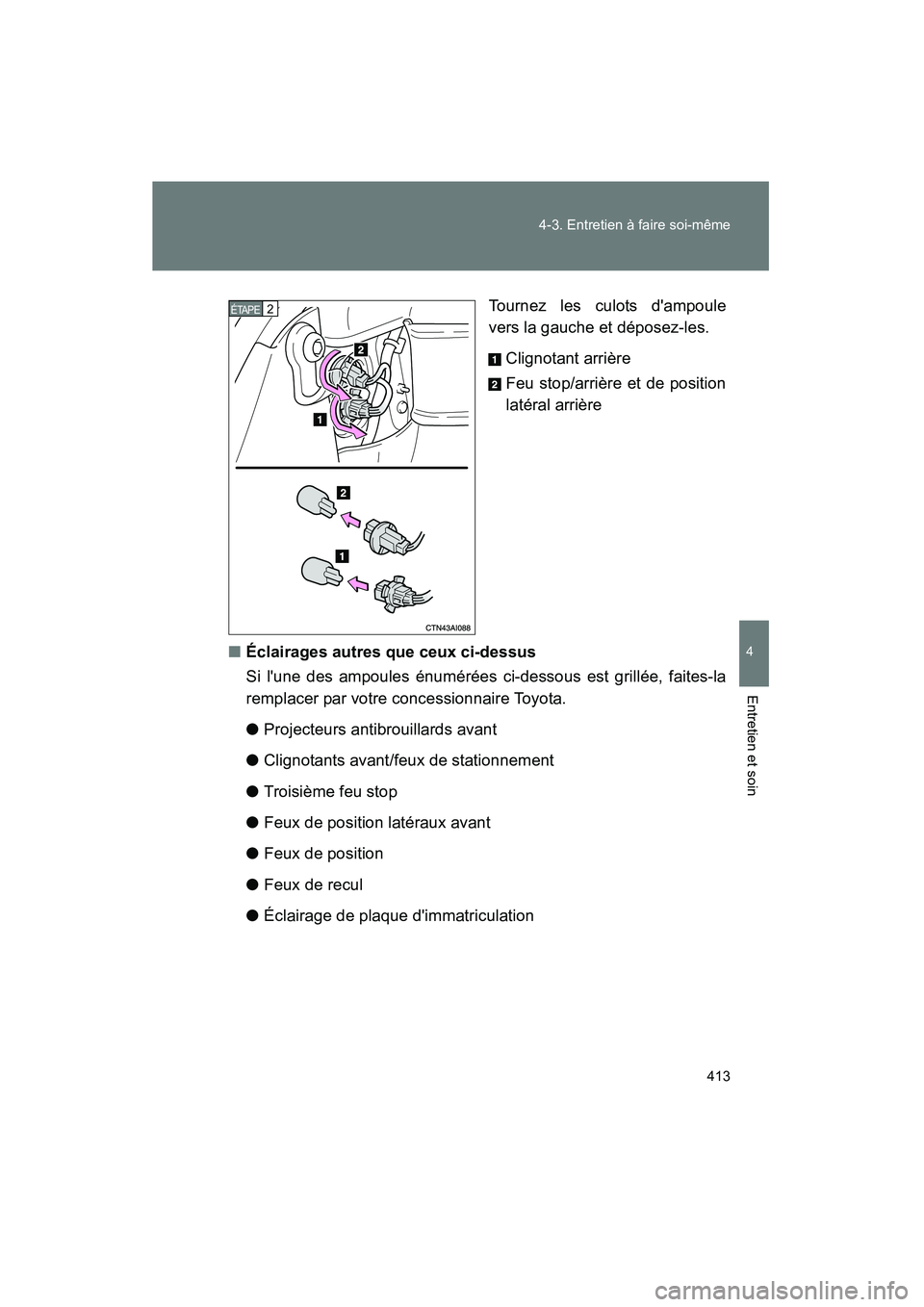

Tournez les culots d'ampoule
vers la gauche et déposez-les.
Clignotant arrière
Feu stop/arrière et de position
latéral arrière
■Éclairages autres que ceux ci-dessus
Si l'une des ampoules énumérées ci-dessous est grillée, faites-la
remplacer par votre concessionnaire Toyota.
●Projecteurs antibrouillards avant
●Clignotants avant/feux de stationnement
●Troisième feu stop
●Feux de position latéraux avant
●Feux de position
●Feux de recul
●Éclairage de plaque d'immatriculation
2ÉTAPE

414 4-3. Entretien à faire soi-même
CAMRY_D_(L/O_0707)
■Formation de condensation à l'intérieur de l'optique
Consultez votre concessionnaire Toyota pour de plus amples informations
dans les situations suivantes. Une présence temporaire de condensation à
l'intérieur des optiques de projecteurs n'indique pas nécessairement une
anomalie.
● Formation de grosses gouttes d'eau sur la face interne de l'optique.
● Accumulation d'eau à l'intérieur des projecteurs.
■ Troisième feu stop à DEL
Le troisième feu stop est constitué d'un ensemble de DEL. Si l'une des DEL
est défaillante, faites changer le feu par votre concessionnaire Toyota.
AT T E N T I O N
■Remplacement des ampoules
● Éteignez les projecteurs. N'essayez pas de changer l'ampoule tout de
suite après avoir éteint les projecteurs.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne touchez pas le verre de l'ampoule avec les doigts. Tenez l'ampoule par
sa partie métallique ou plastique.
Si vous rayez l'ampoule ou la laissez tomber, elle risque d'éclater.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette recommandation pour éviter tout risque de
surchauffe, d'incendie ou d'infiltration d'eau à l'intérieur de l'optique,
susceptible d'endommager les projecteurs ou de causer la formation de
condensation sur la face intérieure de l'optique.
■ Pour prévenir tout risque de panne ou d'incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.
