2008 TOYOTA CAMRY Manuel du propriétaire (in French)

95
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
CAMRY_D_(L/O_0707)

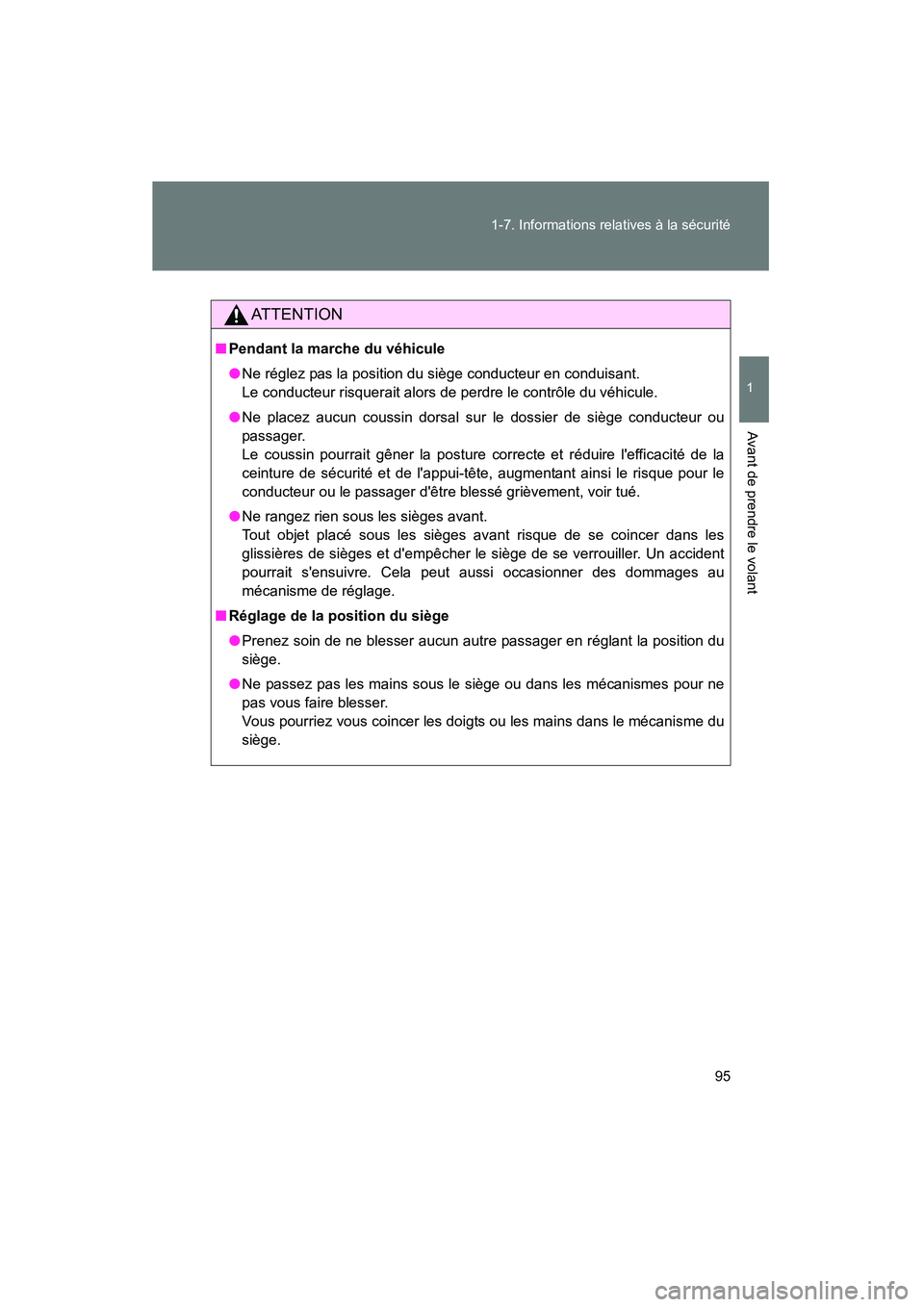

AT T E N T I O N
■
Pendant la marche du véhicule
●Ne réglez pas la position du siège conducteur en conduisant.
Le conducteur risquerait alors de perdre le contrôle du véhicule.
● Ne placez aucun coussin dorsal sur le dossier de siège conducteur ou
passager.
Le coussin pourrait gêner la posture correcte et réduire l'efficacité de la
ceinture de sécurité et de l'appui-tête, augmentant ainsi le risque pour le
conducteur ou le passager d'être blessé grièvement, voir tué.
● Ne rangez rien sous les sièges avant.
Tout objet placé sous les sièges avant risque de se coincer dans les
glissières de sièges et d'empêcher le siège de se verrouiller. Un accident
pourrait s'ensuivre. Cela peut aussi occasionner des dommages au
mécanisme de réglage.
■ Réglage de la position du siège
●Prenez soin de ne blesser aucun autre passager en réglant la position du
siège.
● Ne passez pas les mains sous le siège ou dans les mécanismes pour ne
pas vous faire blesser.
Vous pourriez vous coincer les doigts ou les mains dans le mécanisme du
siège.

96
1-7. Informations relatives à la sécurité
CAMRY_D_(L/O_0707)

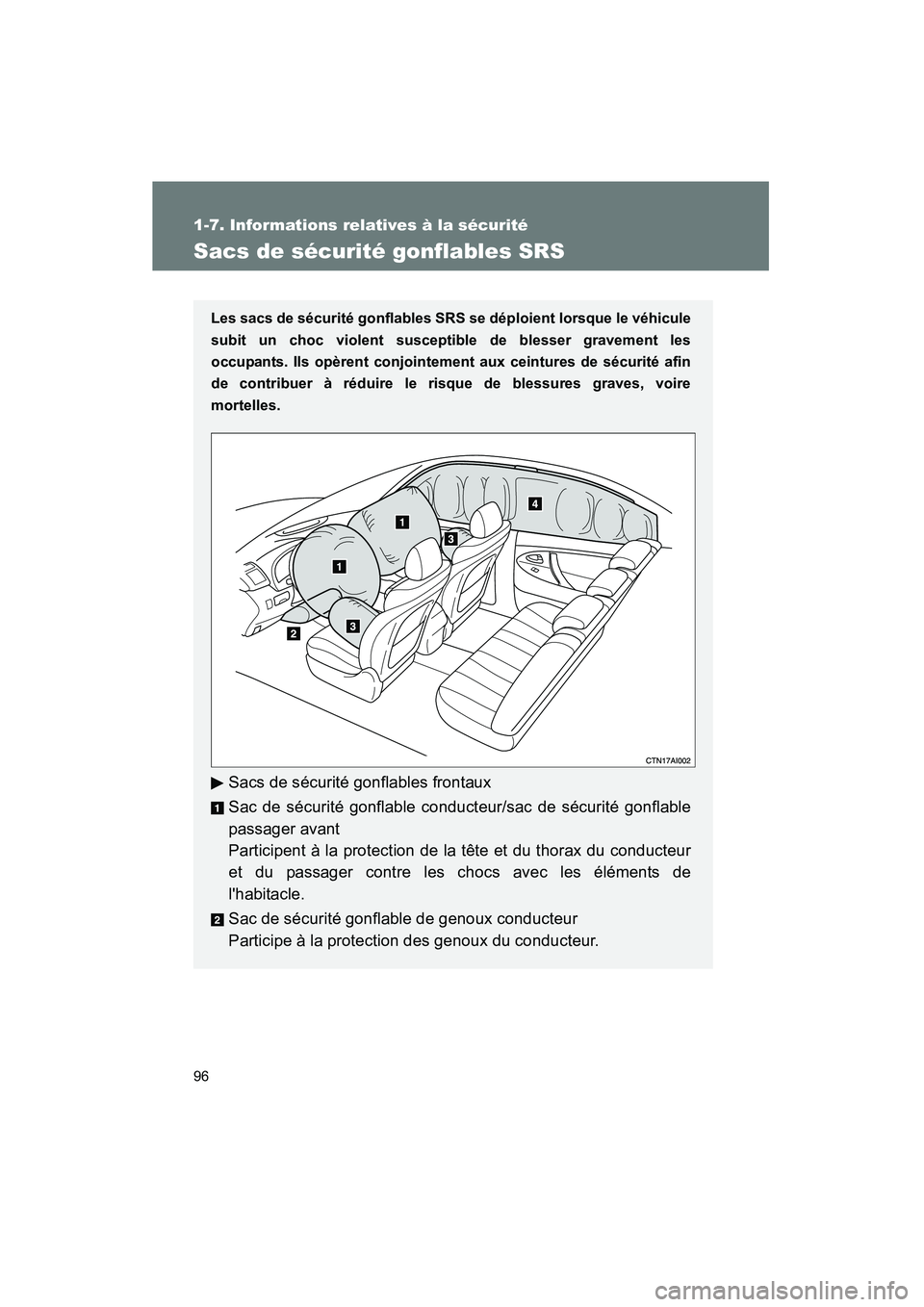

Sacs de sécurité gonflables SRS
Les sacs de sécurité gonflables SRS se déploient lorsque le véhicule
subit un choc violent susceptible de blesser gravement les
occupants. Ils opèrent conjointement aux ceintures de sécurité afin
de contribuer à réduire le risque de blessures graves, voire
mortelles.
Sacs de sécurité gonflables frontaux
Sac de sécurité gonflable conducteur/sac de sécurité gonflable
passager avant
Participent à la protection de la tête et du thorax du conducteur
et du passager contre les chocs avec les éléments de
l'habitacle.
Sac de sécurité gonflable de genoux conducteur
Participe à la protection des genoux du conducteur.

97
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
CAMRY_D_(L/O_0707)

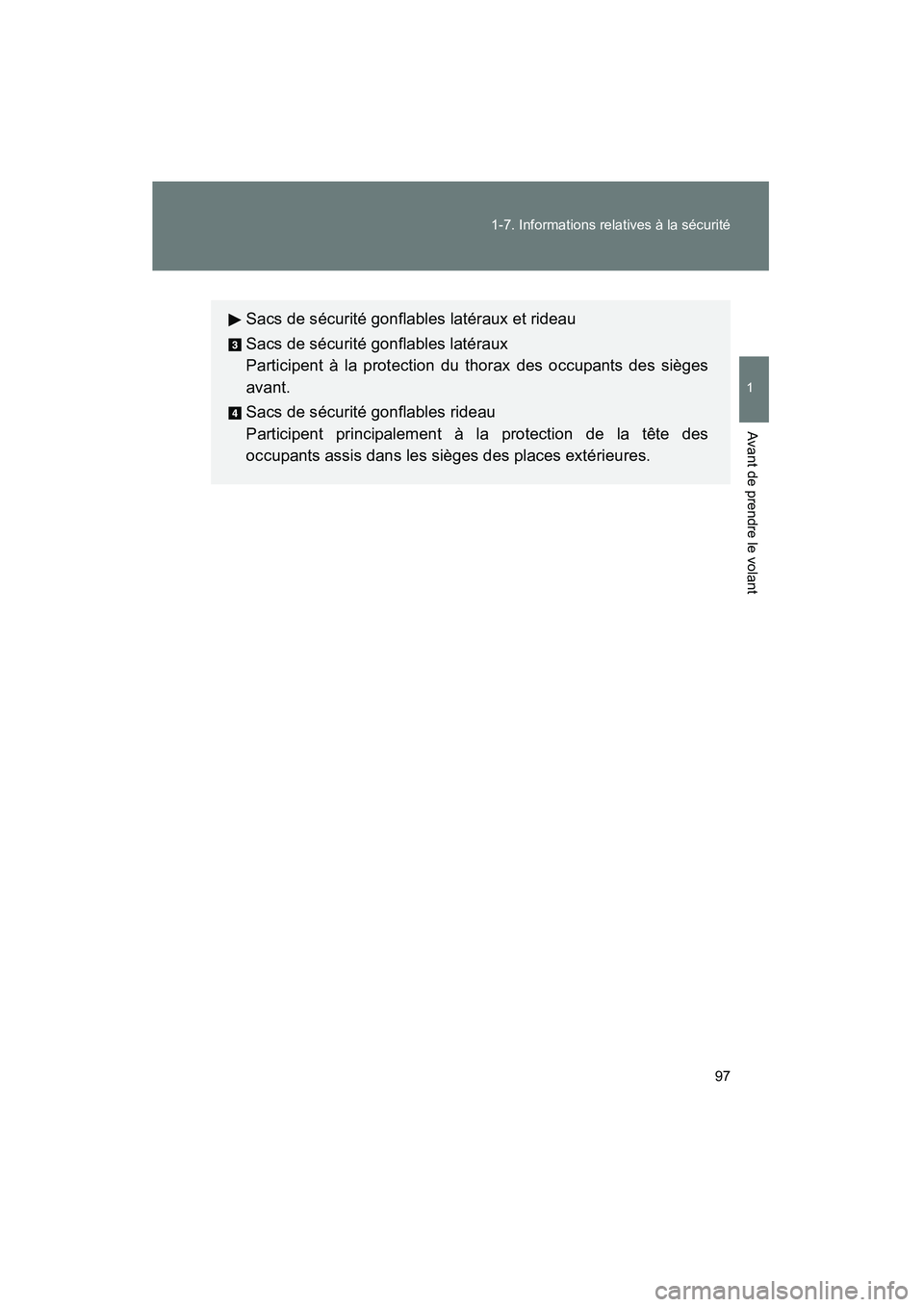

Sacs de sécurité gonflables latéraux et rideau
Sacs de sécurité gonflables latéraux
Participent à la protection du thorax des occupants des sièges
avant.
Sacs de sécurité gonflables rideau
Participent principalement à la protection de la tête des
occupants assis dans les sièges des places extérieures.

98 1-7. Informations relatives à la sécurité
CAMRY_D_(L/O_0707)

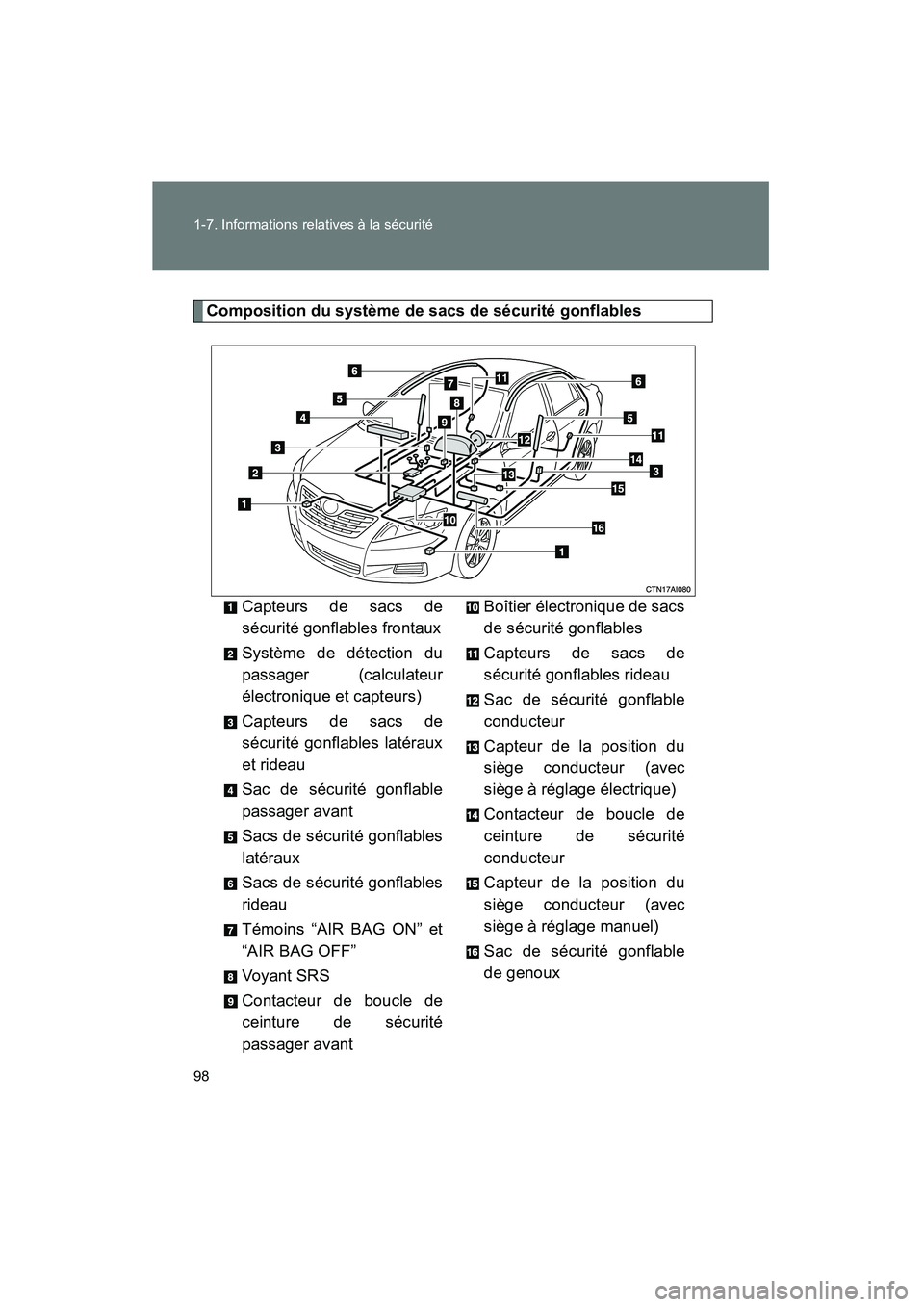

Composition du système de sacs de sécurité gonflablesCapteurs de sacs de
sécurité gonflables frontaux
Système de détection du
passager (calculateur
électronique et capteurs)
Capteurs de sacs de
sécurité gonflables latéraux
et rideau
Sac de sécurité gonflable
passager avant
Sacs de sécurité gonflables
latéraux
Sacs de sécurité gonflables
rideau
Témoins “AIR BAG ON” et
“AIR BAG OFF”
Voy a nt SR S
Contacteur de boucle de
ceinture de sécurité
passager avant Boîtier électronique de sacs
de sécurité gonflables
Capteurs de sacs de
sécurité gonflables rideau
Sac de sécurité gonflable
conducteur
Capteur de la position du
siège conducteur (avec
siège à réglage électrique)
Contacteur de boucle de
ceinture de sécurité
conducteur
Capteur de la position du
siège conducteur (avec
siège à réglage manuel)
Sac de sécurité gonflable
de genoux

99
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
CAMRY_D_(L/O_0707)

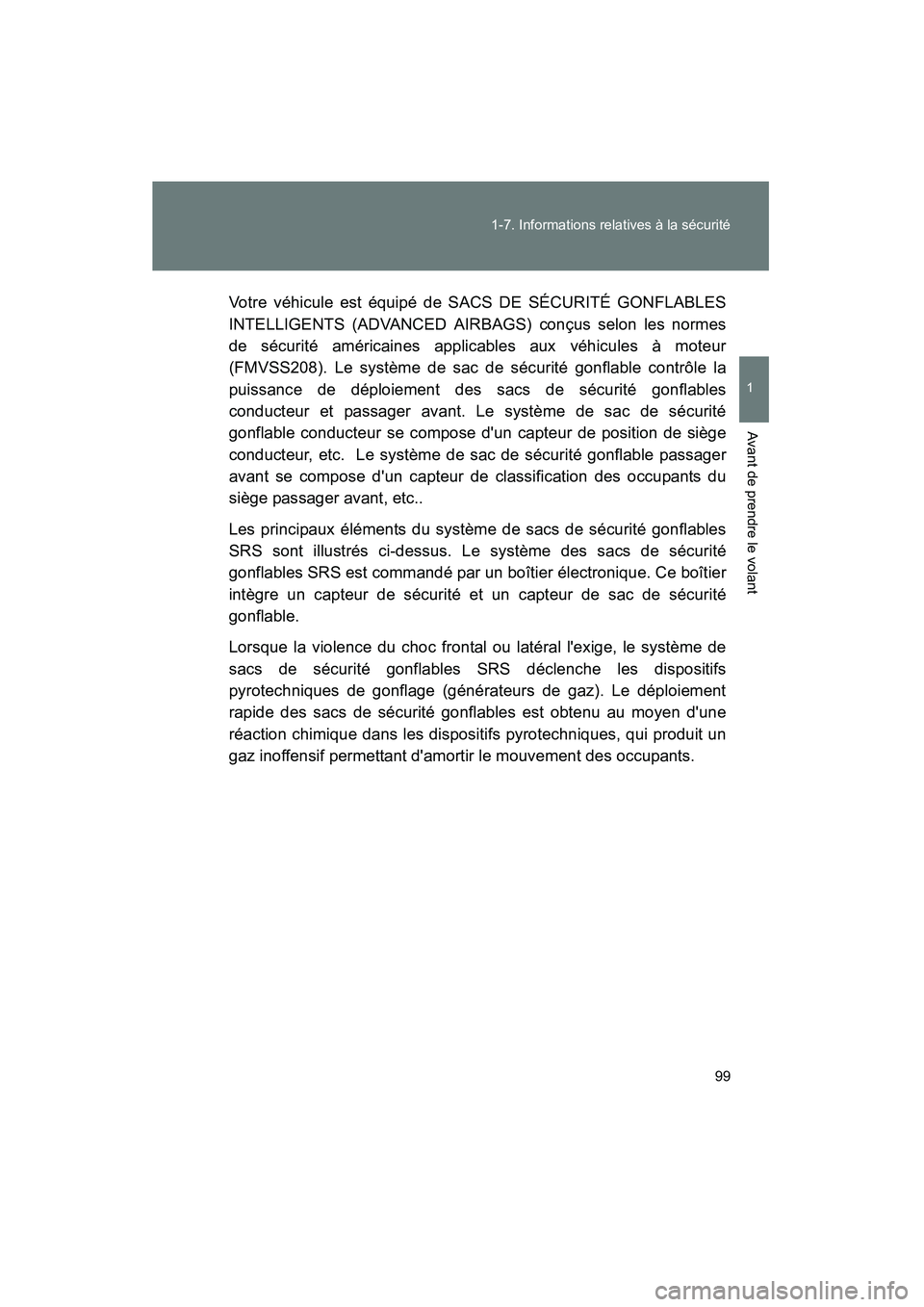

Votre véhicule est équipé de SACS DE SÉCURITÉ GONFLABLES
INTELLIGENTS (ADVANCED AIRBAGS) conçus selon les normes
de sécurité américaines applicables aux véhicules à moteur
(FMVSS208). Le système de sac de sécurité gonflable contrôle la
puissance de déploiement des sacs de sécurité gonflables
conducteur et passager avant. Le système de sac de sécurité
gonflable conducteur se compose d'un capteur de position de siège
conducteur, etc. Le système de sac de sécurité gonflable passager
avant se compose d'un capteur de classification des occupants du
siège passager avant, etc..
Les principaux éléments du système de sacs de sécurité gonflables
SRS sont illustrés ci-dessus. Le système des sacs de sécurité
gonflables SRS est commandé par un boîtier électronique. Ce boîtier
intègre un capteur de sécurité et un capteur de sac de sécurité
gonflable.
Lorsque la violence du choc frontal ou latéral l'exige, le système de
sacs de sécurité gonflables SRS déclenche les dispositifs
pyrotechniques de gonflage (générateurs de gaz). Le déploiement
rapide des sacs de sécurité gonflables est obtenu au moyen d'une
réaction chimique dans les dispositifs pyrotechniques, qui produit un
gaz inoffensif permettant d'amortir le mouvement des occupants.

100 1-7. Informations relatives à la sécurité
CAMRY_D_(L/O_0707)

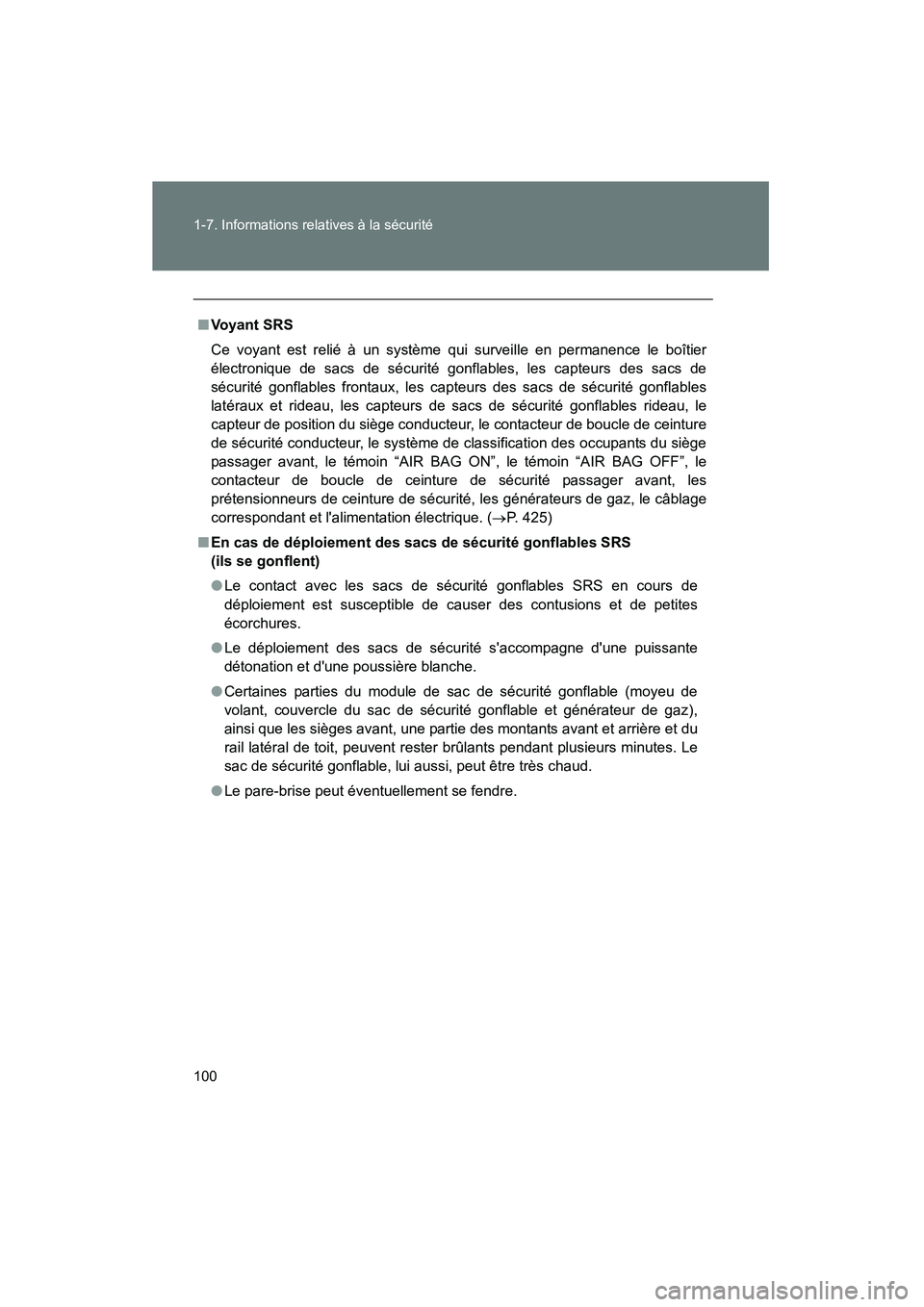

■Voyant SRS
Ce voyant est relié à un système qui surveille en permanence le boîtier
électronique de sacs de sécurité gonflables, les capteurs des sacs de
sécurité gonflables frontaux, les capteurs des sacs de sécurité gonflables
latéraux et rideau, les capteurs de sacs de sécurité gonflables rideau, le
capteur de position du siège conducteur, le contacteur de boucle de ceinture
de sécurité conducteur, le système de classification des occupants du siège
passager avant, le témoin “AIR BAG ON”, le témoin “AIR BAG OFF”, le
contacteur de boucle de ceinture de sécurité passager avant, les
prétensionneurs de ceinture de sécurité, les générateurs de gaz, le câblage
correspondant et l'alimentation électrique. ( →P. 425)
■ En cas de déploiement des sacs de sécurité gonflables SRS
(ils se gonflent)
● Le contact avec les sacs de sécurité gonflables SRS en cours de
déploiement est susceptible de causer des contusions et de petites
écorchures.
● Le déploiement des sacs de sécurité s'accompagne d'une puissante
détonation et d'une poussière blanche.
● Certaines parties du module de sac de sécurité gonflable (moyeu de
volant, couvercle du sac de sécurité gonflable et générateur de gaz),
ainsi que les sièges avant, une partie des montants avant et arrière et du
rail latéral de toit, peuvent rester brûlants pendant plusieurs minutes. Le
sac de sécurité gonflable, lui aussi, peut être très chaud.
● Le pare-brise peut éventuellement se fendre.

101
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
CAMRY_D_(L/O_0707)
■

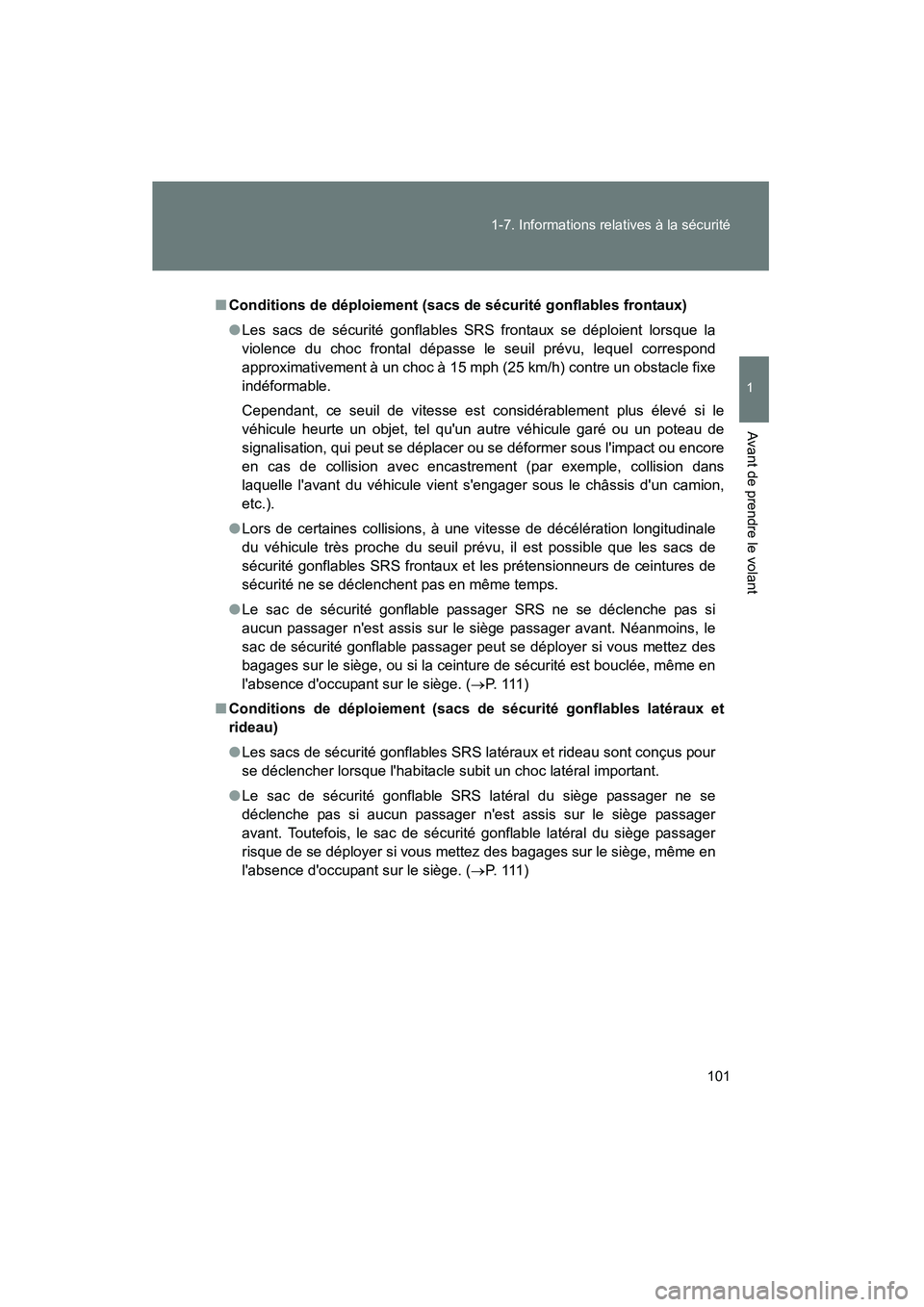

Conditions de déploiement (sacs de sécurité gonflables frontaux)
●Les sacs de sécurité gonflables SRS frontaux se déploient lorsque la
violence du choc frontal dépasse le seuil prévu, lequel correspond
approximativement à un choc à 15 mph (25 km/h) contre un obstacle fixe
indéformable.
Cependant, ce seuil de vitesse est considérablement plus élevé si le
véhicule heurte un objet, tel qu'un autre véhicule garé ou un poteau de
signalisation, qui peut se déplacer ou se déformer sous l'impact ou encore
en cas de collision avec encastrement (par exemple, collision dans
laquelle l'avant du véhicule vient s'engager sous le châssis d'un camion,
etc.).
● Lors de certaines collisions, à une vitesse de décélération longitudinale
du véhicule très proche du seuil prévu, il est possible que les sacs de
sécurité gonflables SRS frontaux et les prétensionneurs de ceintures de
sécurité ne se déclenchent pas en même temps.
● Le sac de sécurité gonflable passager SRS ne se déclenche pas si
aucun passager n'est assis sur le siège passager avant. Néanmoins, le
sac de sécurité gonflable passager peut se déployer si vous mettez des
bagages sur le siège, ou si la ceinture de sécurité est bouclée, même en
l'absence d'occupant sur le siège. (→P. 111 )
■ Conditions de déploiement (sacs de sécurité gonflables latéraux et
rideau)
●Les sacs de sécurité gonflables SRS latéraux et rideau sont conçus pour
se déclencher lorsque l'habitacle subit un choc latéral important.
● Le sac de sécurité gonflable SRS latéral du siège passager ne se
déclenche pas si aucun passager n'est assis sur le siège passager
avant. Toutefois, le sac de sécurité gonflable latéral du siège passager
risque de se déployer si vous mettez des bagages sur le siège, même en
l'absence d'occupant sur le siège. (→P. 111 )

102 1-7. Informations relatives à la sécurité
CAMRY_D_(L/O_0707)

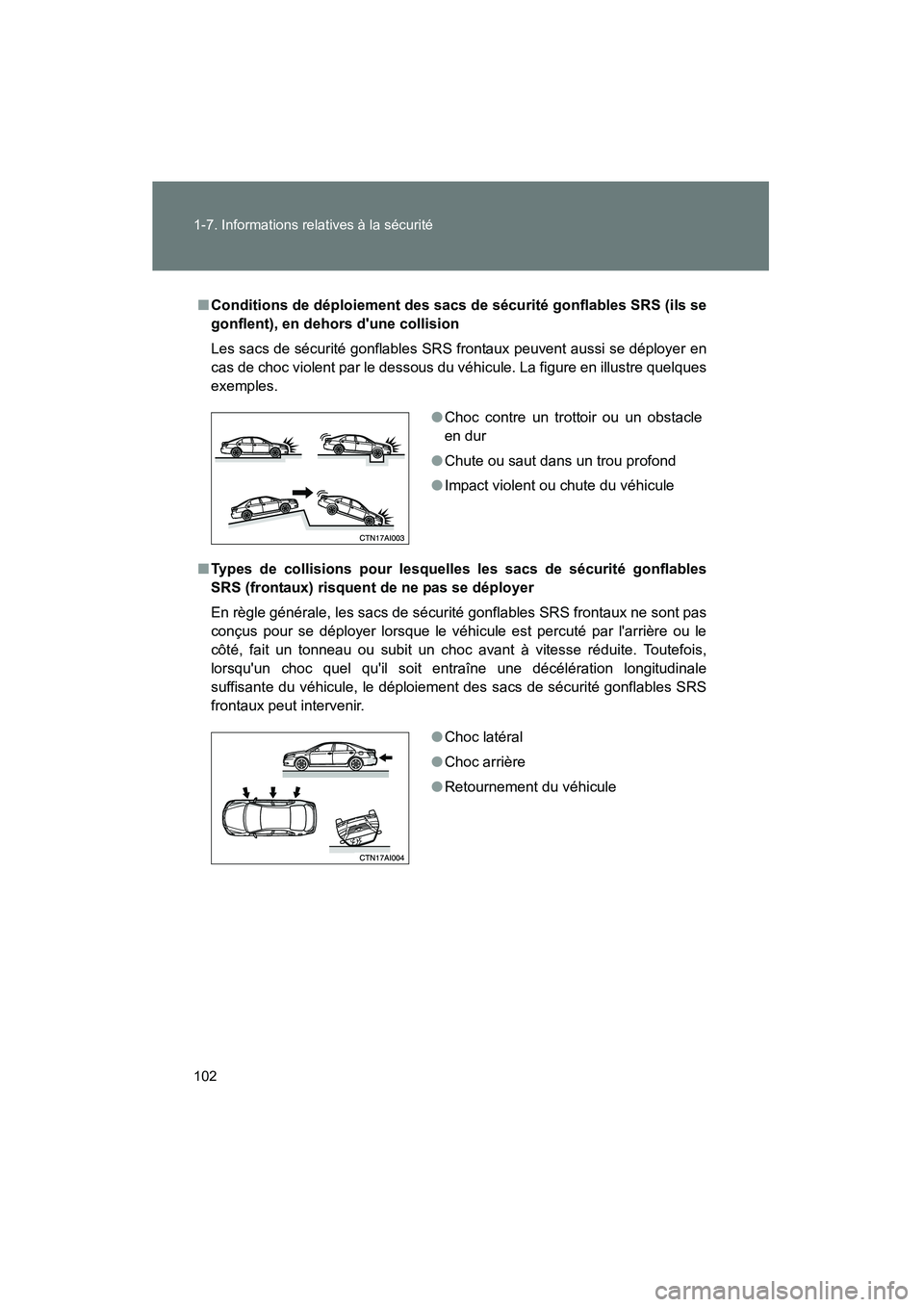

■Conditions de déploiement des sacs de sécurité gonflables SRS (ils se
gonflent), en dehors d'une collision
Les sacs de sécurité gonflables SRS frontaux peuvent aussi se déployer en
cas de choc violent par le dessous du véhicule. La figure en illustre quelques
exemples.
■ Types de collisions pour lesquelles les sacs de sécurité gonflables
SRS (frontaux) risquent de ne pas se déployer
En règle générale, les sacs de sécurité gonflables SRS frontaux ne sont pas
conçus pour se déployer lorsque le véhicule est percuté par l'arrière ou le
côté, fait un tonneau ou subit un choc avant à vitesse réduite. Toutefois,
lorsqu'un choc quel qu'il soit entraîne une décélération longitudinale
suffisante du véhicule, le déploiement des sacs de sécurité gonflables SRS
frontaux peut intervenir. ●
Choc contre un trottoir ou un obstacle
en dur
● Chute ou saut dans un trou profond
● Impact violent ou chute du véhicule
●Choc latéral
● Choc arrière
● Retournement du véhicule
