2008 TOYOTA CAMRY Manuel du propriétaire (in French)

159
2-2. Combiné d’instruments
2
Au volant
CAMRY_D_(L/O_0707)

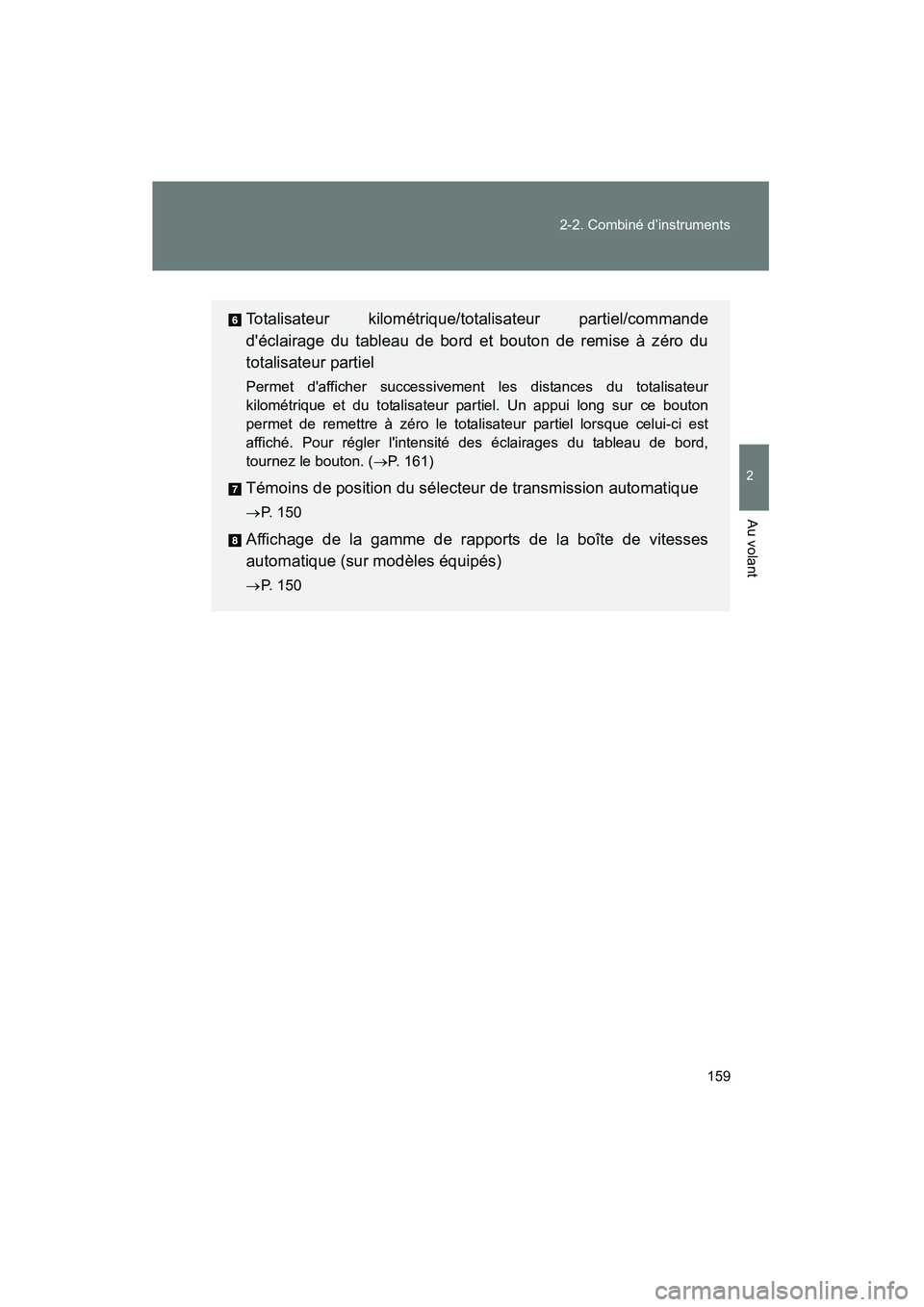

Totalisateur kilométrique/totalisateur partiel/commande
d'éclairage du tableau de bord et bouton de remise à zéro du
totalisateur partiel
Permet d'afficher successivement les distances du totalisateur
kilométrique et du totalisateur partiel. Un appui long sur ce bouton
permet de remettre à zéro le totalisateur partiel lorsque celui-ci est
affiché. Pour régler l'intensité des éclairages du tableau de bord,
tournez le bouton. (
→P. 161)
Témoins de position du sélecteur de transmission automatique
→P. 150
Affichage de la gamme de rapports de la boîte de vitesses
automatique (sur modèles équipés)
→P. 150

160 2-2. Combiné d’instruments
CAMRY_D_(L/O_0707)

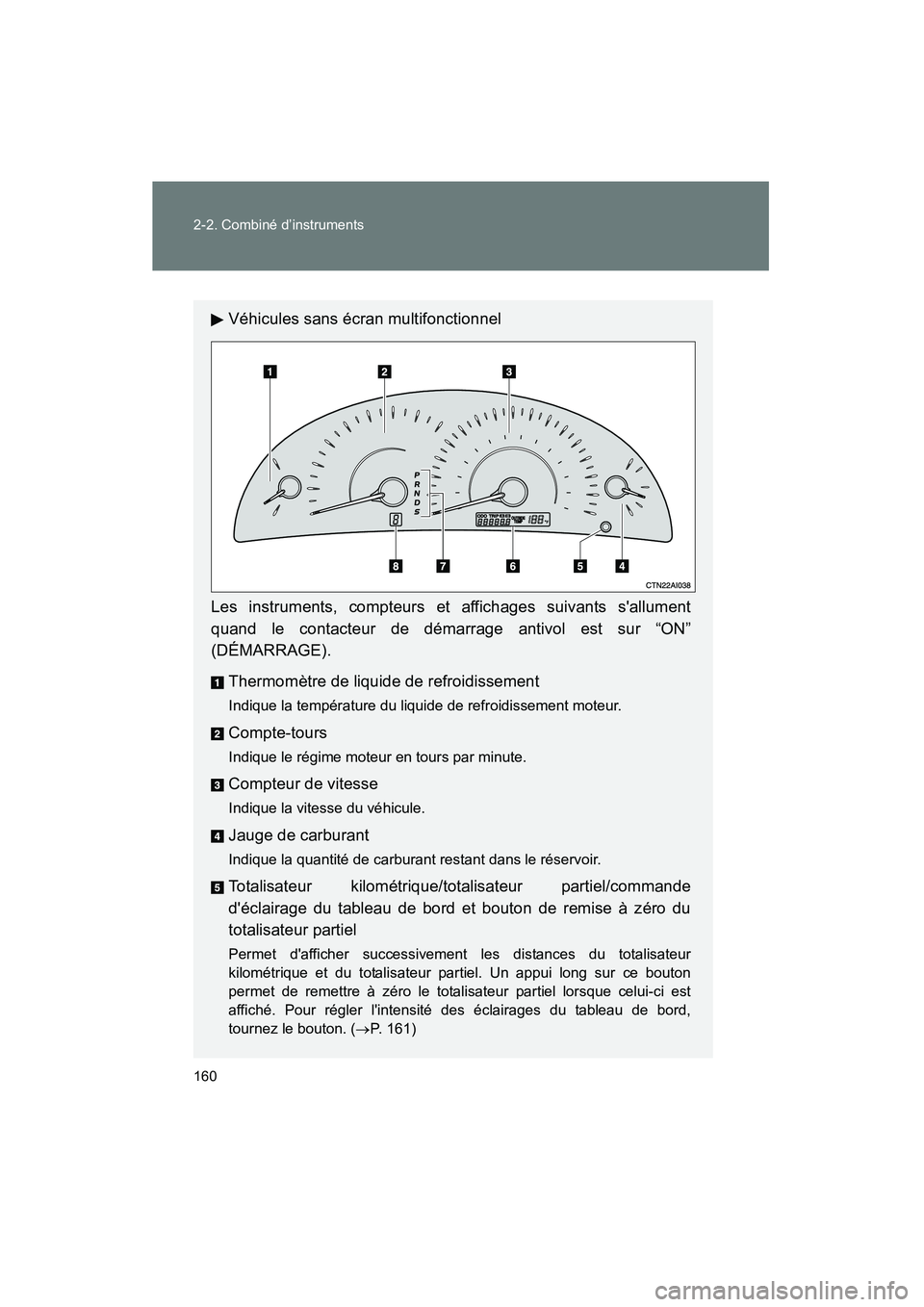

Véhicules sans écran multifonctionnel
Les instruments, compteurs et affichages suivants s'allument
quand le contacteur de démarrage antivol est sur “ON”
(DÉMARRAGE). Thermomètre de liquide de refroidissement
Indique la température du liquide de refroidissement moteur.
Compte-tours
Indique le régime moteur en tours par minute.
Compteur de vitesse
Indique la vitesse du véhicule.
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir.
Totalisateur kilométrique/totalisateur partiel/commande
d'éclairage du tableau de bord et bouton de remise à zéro du
totalisateur partiel
Permet d'afficher successivement les distances du totalisateur
kilométrique et du totalisateur partiel. Un appui long sur ce bouton
permet de remettre à zéro le totalisateur partiel lorsque celui-ci est
affiché. Pour régler l'intensité des éclairages du tableau de bord,
tournez le bouton. ( →P. 161)

161
2-2. Combiné d’instruments
2
Au volant
CAMRY_D_(L/O_0707)

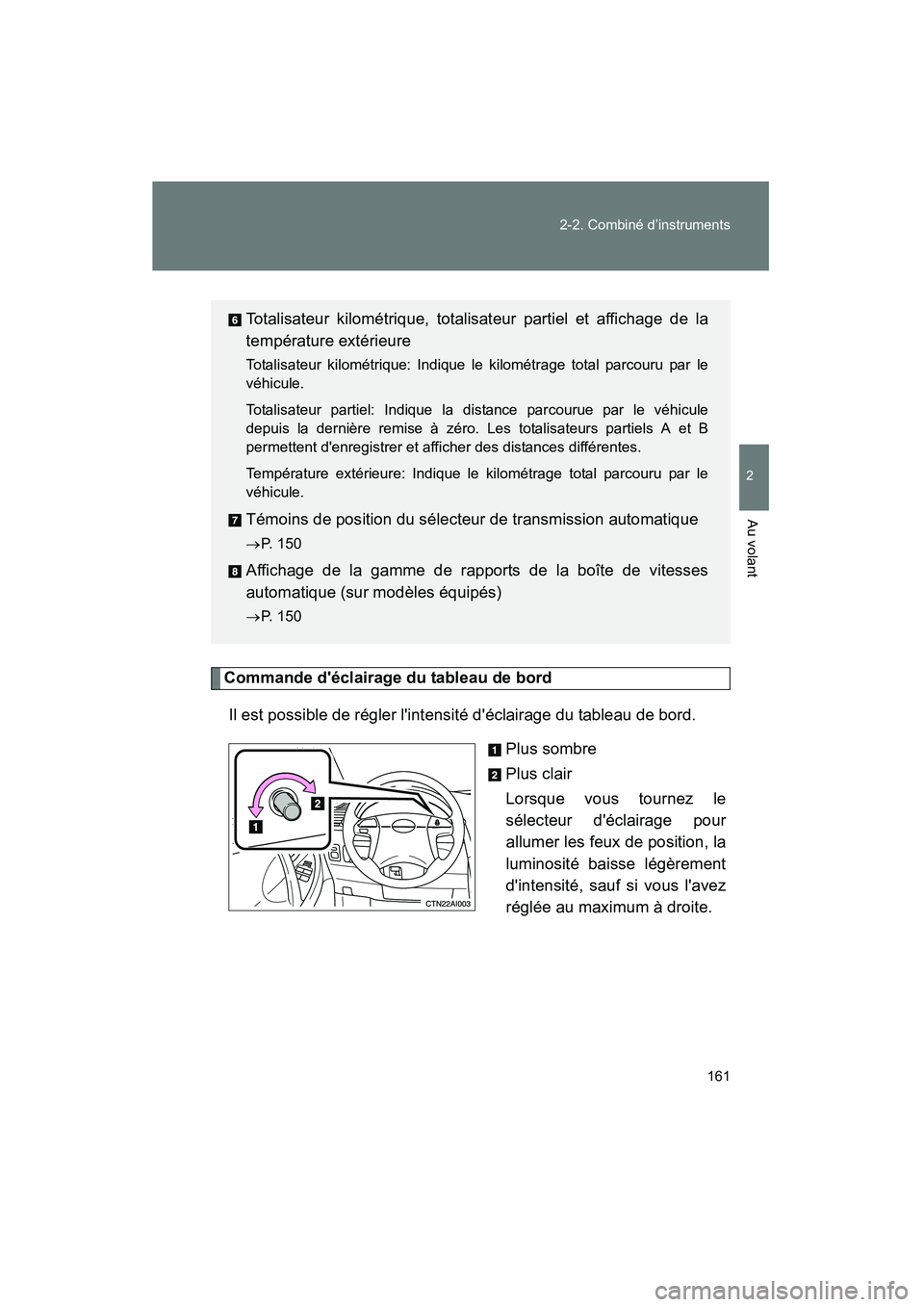

Commande d'éclairage du tableau de bord
Il est possible de régler l'intensité d'éclairage du tableau de bord. Plus sombre
Plus clair
Lorsque vous tournez le
sélecteur d'éclairage pour
allumer les feux de position, la
luminosité baisse légèrement
d'intensité, sauf si vous l'avez
réglée au maximum à droite.
Totalisateur kilométrique, totalisateur partiel et affichage de la
température extérieure
Totalisateur kilométrique: Indique le kilométrage total parcouru par le
véhicule.
Totalisateur partiel: Indique la distance parcourue par le véhicule
depuis la dernière remise à zéro. Les totalisateurs partiels A et B
permettent d'enregistrer et afficher des distances différentes.
Température extérieure: Indique le kilométrage total parcouru par le
véhicule.
Témoins de position du sélecteur de transmission automatique
→P. 150
Affichage de la gamme de rapports de la boîte de vitesses
automatique (sur modèles équipés)
→P. 150

162 2-2. Combiné d’instruments
CAMRY_D_(L/O_0707)

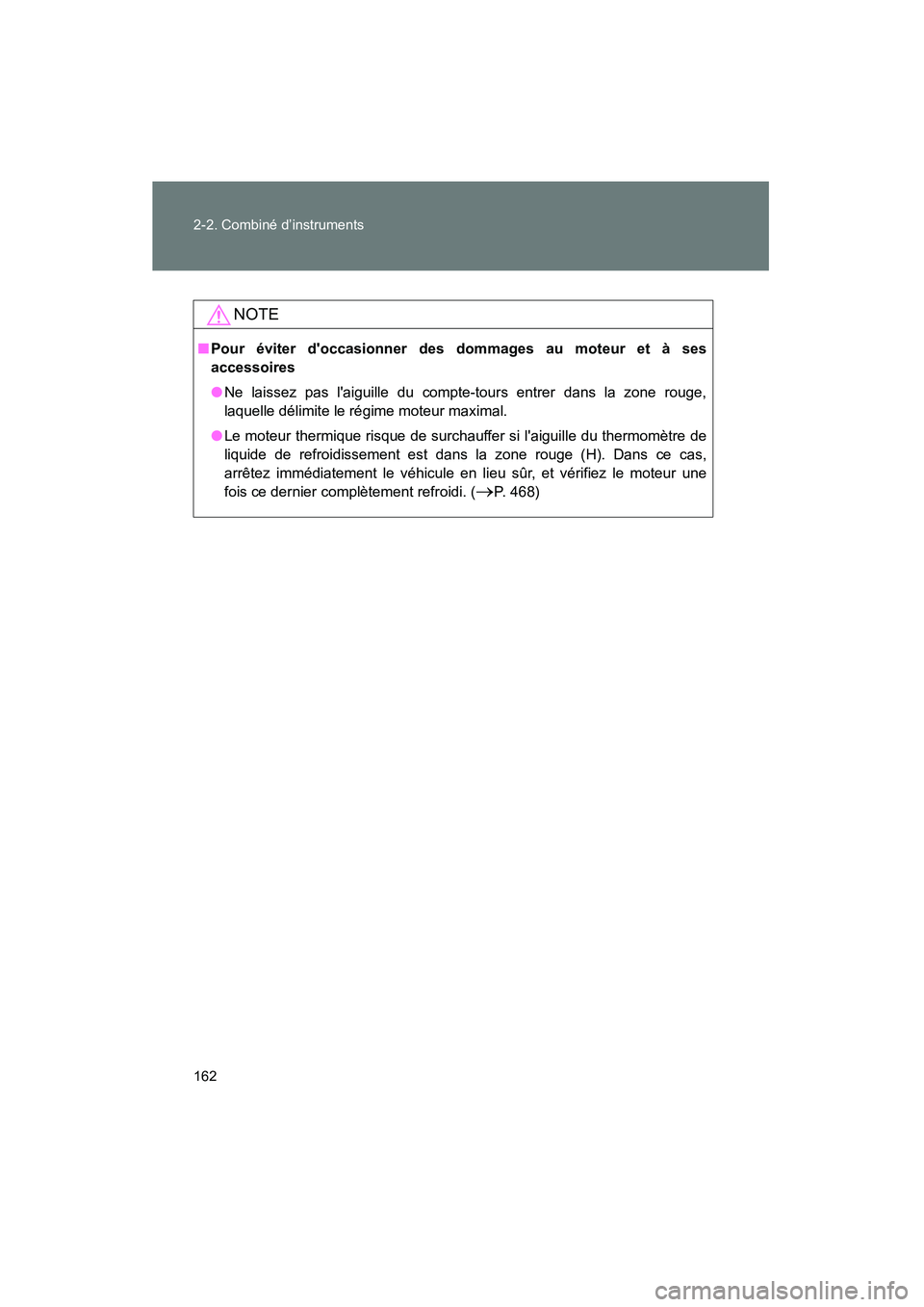

NOTE
■Pour éviter d'occasionner des dommages au moteur et à ses
accessoires
● Ne laissez pas l'aiguille du compte-tours entrer dans la zone rouge,
laquelle délimite le régime moteur maximal.
● Le moteur thermique risque de surchauffer si l'aiguille du thermomètre de
liquide de refroidissement est dans la zone rouge (H). Dans ce cas,
arrêtez immédiatement le véhicule en lieu sûr, et vérifiez le moteur une
fois ce dernier complètement refroidi. (
→P. 468)

163
2-2. Combiné d’instruments
2
Au volant
CAMRY_D_(L/O_0707)
Témoins et voyants
Les témoins et voyants du combiné d'instruments et de la console
centrale informent le conducteur de l'état des différents systèmes du
véhicule.
Combiné d'instruments (véhicules équipés d'un écran
multifonctionnel)
Combiné d'instruments (véhicules sans écran multifonctionnel)

164 2-2. Combiné d’instruments
CAMRY_D_(L/O_0707)
Console centrale

165
2-2. Combiné d’instruments
2
Au volant
CAMRY_D_(L/O_0707)

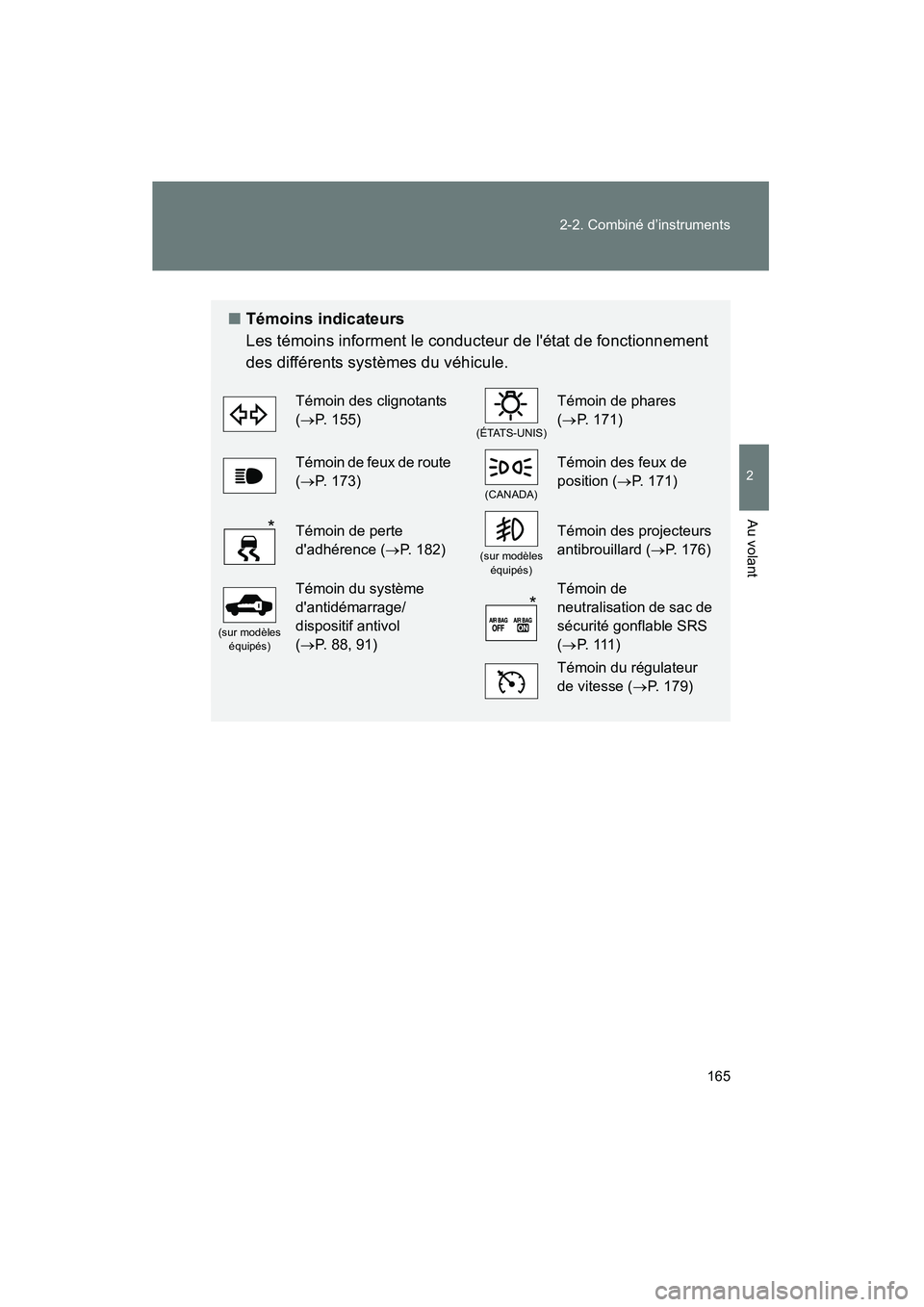

■Témoins indicateurs
Les témoins informent le conducteur de l'état de fonctionnement
des différents systèmes du véhicule.
Témoin des clignotants
(
→P. 155)
(ÉTATS-UNIS)
Témoin de phares
(→ P. 171)
Témoin de feux de route
(→P. 173)
(CANADA)
Témoin des feux de
position ( →P. 171)
Témoin de perte
d'adhérence ( →P. 182)
(sur modèles
équipés)
Témoin des projecteurs
antibrouillard ( →P. 176)
(sur modèles
équipés)
Témoin du système
d'antidémarrage/
dispositif antivol
(→P. 88, 91)Témoin de
neutralisation de sac de
sécurité gonflable SRS
(→ P. 1 1 1 )
Témoin du régulateur
de vitesse ( →P. 179)
*
*

166 2-2. Combiné d’instruments
CAMRY_D_(L/O_0707)

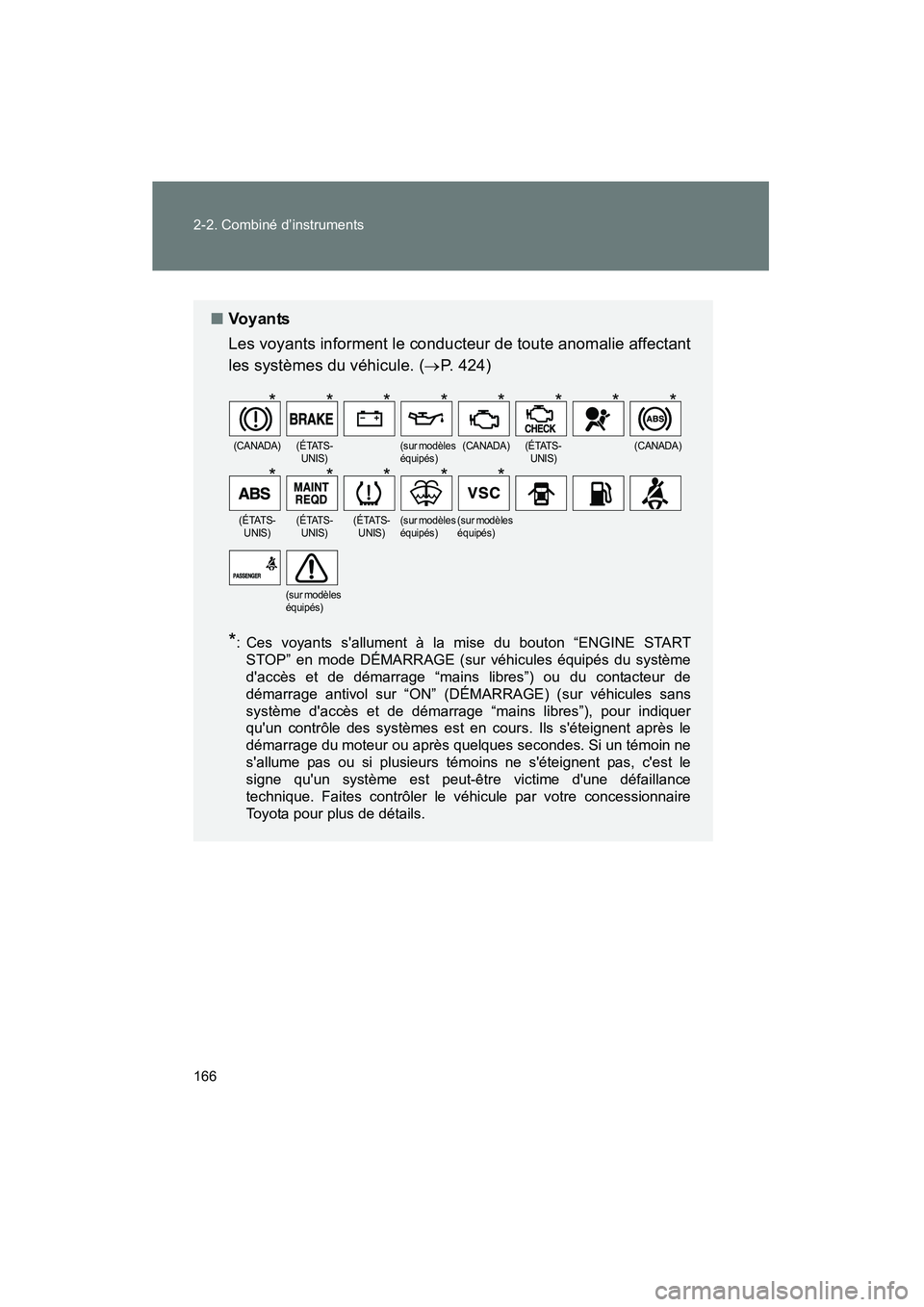

■Vo y a n ts
Les voyants informent le conducteur de toute anomalie affectant
les systèmes du véhicule. (→P. 424)
*: Ces voyants s'allument à la mise du bouton “ENGINE START
STOP” en mode DÉMARRAGE (sur véhicules équipés du système
d'accès et de démarrage “mains libres”) ou du contacteur de
démarrage antivol sur “ON” (DÉM ARRAGE) (sur véhicules sans
système d'accès et de démarrage “mains libres”), pour indiquer
qu'un contrôle des systèmes est en cours. Ils s'éteignent après le
démarrage du moteur ou après quelques secondes. Si un témoin ne
s'allume pas ou si plusieurs témoins ne s'éteignent pas, c'est le
signe qu'un système est peut-être victime d'une défaillance
technique. Faites contrôler le véhicule par votre concessionnaire
Toyota pour plus de détails.
(CANADA)(ÉTATS- UNIS)(sur modèles
équipés)(CANADA)(ÉTATS- UNIS)(CANADA)
(ÉTATS-UNIS)(ÉTATS-UNIS)(ÉTATS-UNIS)(sur modèles
équipés)(sur modèles
équipés)
(sur modèles
équipés)
********
*****
