2008 TOYOTA CAMRY Manuel du propriétaire (in French)

5
En cas de problème
447
5-2. Mesures à prendre en cas d'urgence
CAMRY_D_(L/O_0707)

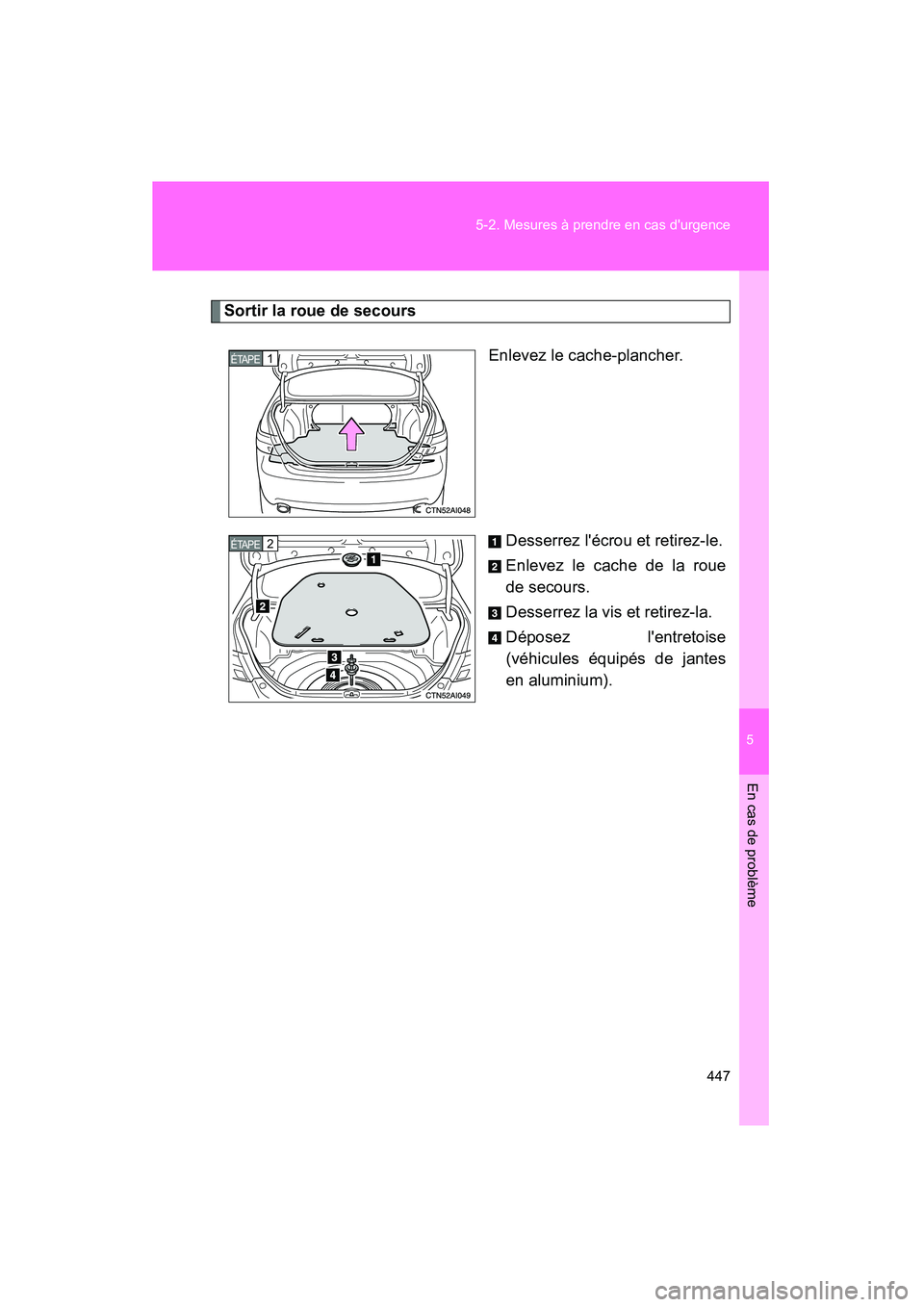

Sortir la roue de secours
Enlevez le cache-plancher.
Desserrez l'écrou et retirez-le.
Enlevez le cache de la roue
de secours.
Desserrez la vis et retirez-la.
Déposez l'entretoise
(véhicules équipés de jantes
en aluminium).
1ÉTAPE
2ÉTAPE

448 5-2. Mesures à prendre en cas d'urgence
CAMRY_D_(L/O_0707)

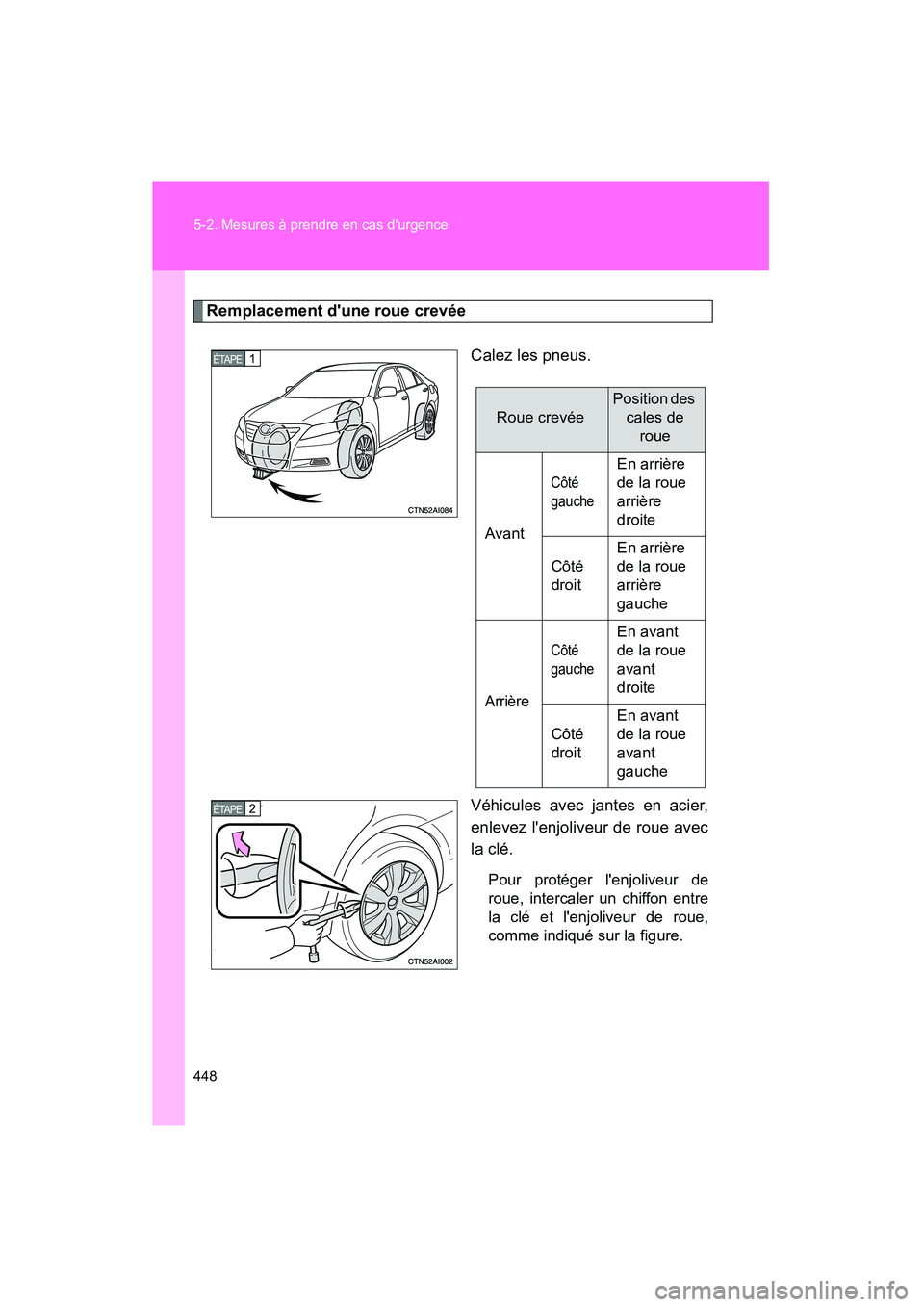

Remplacement d'une roue crevéeCalez les pneus.
Véhicules avec jantes en acier,
enlevez l'enjoliveur de roue avec
la clé.
Pour protéger l'enjoliveur de
roue, intercaler un chiffon entre
la clé et l'enjoliveur de roue,
comme indiqué sur la figure.
1ÉTAPE
Roue crevée
Position des cales de roue
Avant
Côté
gauche
En arrière
de la roue
arrière
droite
Côté
droit En arrière
de la roue
arrière
gauche
Arrière
Côté
gauche
En avant
de la roue
avant
droite
Côté
droit En avant
de la roue
avant
gauche
2ÉTAPE

5
En cas de problème
449
5-2. Mesures à prendre en cas d'urgence
CAMRY_D_(L/O_0707)

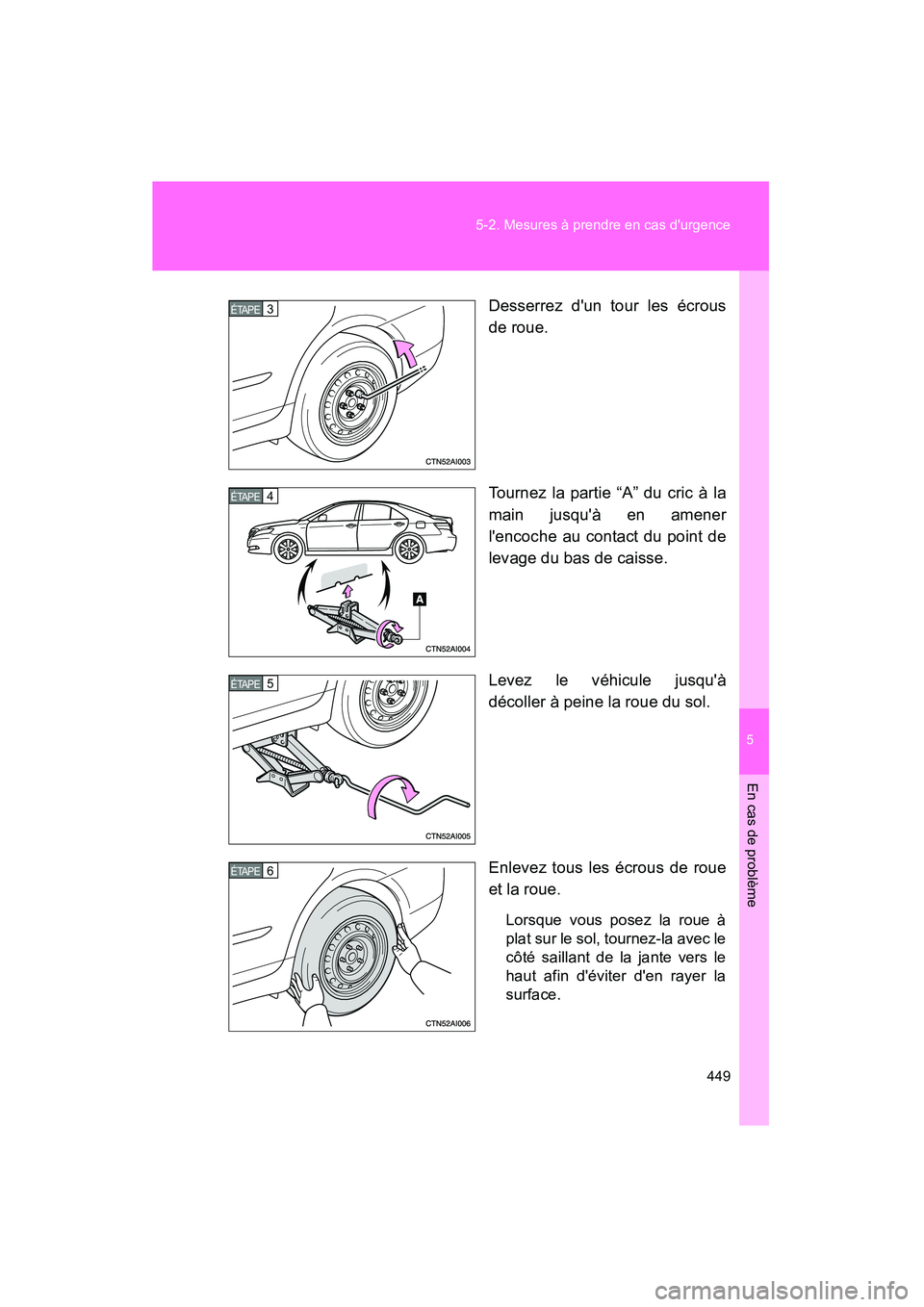

Desserrez d'un tour les écrous
de roue.
Tournez la partie “A” du cric à la
main jusqu'à en amener
l'encoche au contact du point de
levage du bas de caisse.
Levez le véhicule jusqu'à
décoller à peine la roue du sol.
Enlevez tous les écrous de roue
et la roue.
Lorsque vous posez la roue à
plat sur le sol, tournez-la avec le
côté saillant de la jante vers le
haut afin d'éviter d'en rayer la
surface.
3ÉTAPE
4ÉTAPE
5ÉTAPE
6ÉTAPE

450 5-2. Mesures à prendre en cas d'urgence
CAMRY_D_(L/O_0707)
Mettez en place la roueNettoyez les portées de la roue
et vérifiez l'absence de tout
corps étranger.
Tout corps étranger sur les
portées de la roue risque de
provoquer le desserrage des
écrous pendant la marche du
véhicule, avec pour
conséquence la perte de la
roue.
Montez la roue et vissez les écrous de roue à la main jusqu'à
les serrer sans peine.
Remplacement d'une roue à jante en acier par une roue à jante en
acier
Serrez les écrous jusqu'au
contact de leur partie conique
avec le voile de la jante.
1ÉTAPE
2ÉTAPE
Partie conique
Voile de la
jante

5
En cas de problème
451
5-2. Mesures à prendre en cas d'urgence
CAMRY_D_(L/O_0707)

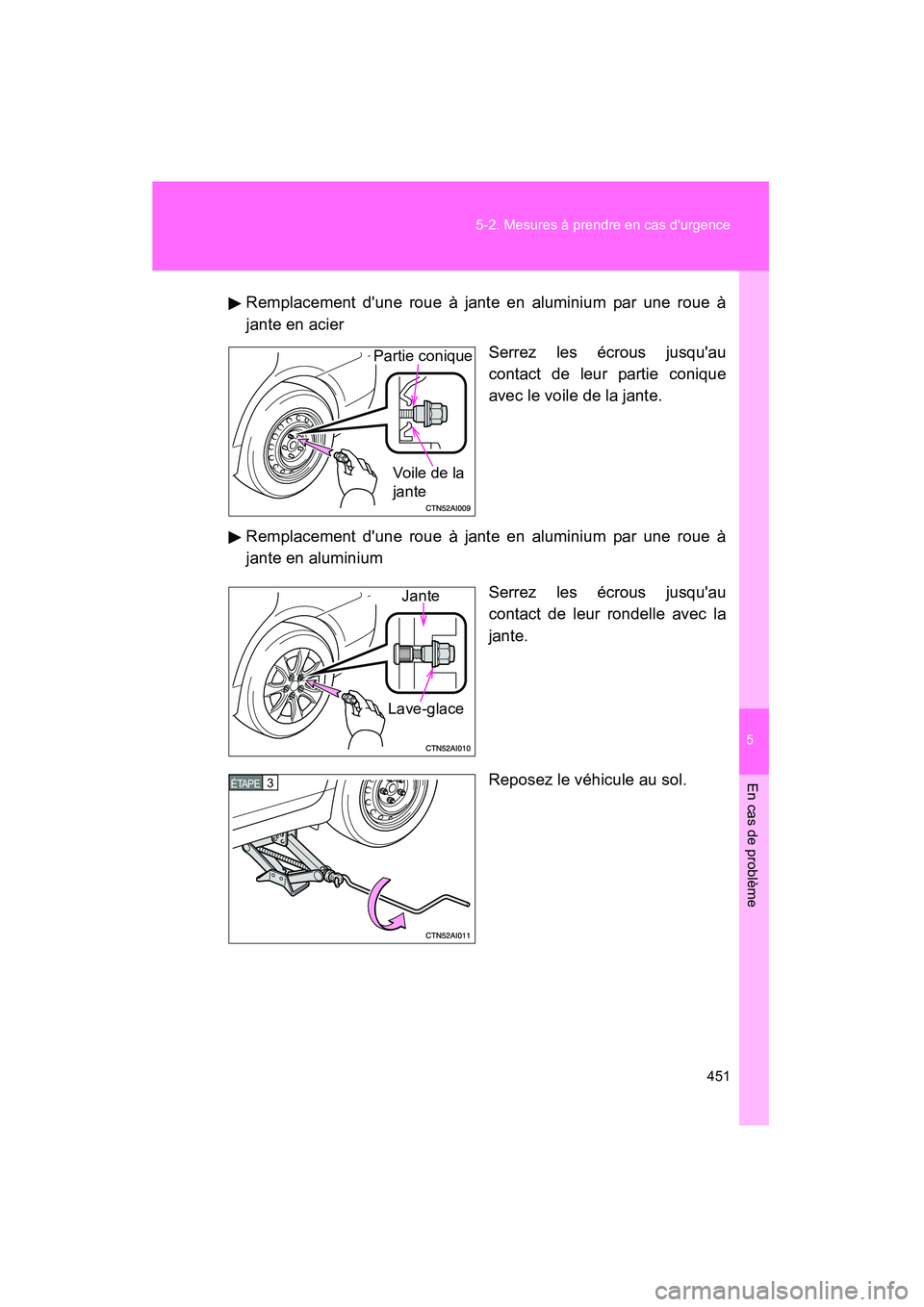

Remplacement d'une roue à jante en aluminium par une roue à
jante en acier
Serrez les écrous jusqu'au
contact de leur partie conique
avec le voile de la jante.
Remplacement d'une roue à jante en aluminium par une roue à
jante en aluminium Serrez les écrous jusqu'au
contact de leur rondelle avec la
jante.
Reposez le véhicule au sol.
Partie conique
Vo i le d e la
jante
Jante
Lave-glace
3ÉTAPE

452 5-2. Mesures à prendre en cas d'urgence

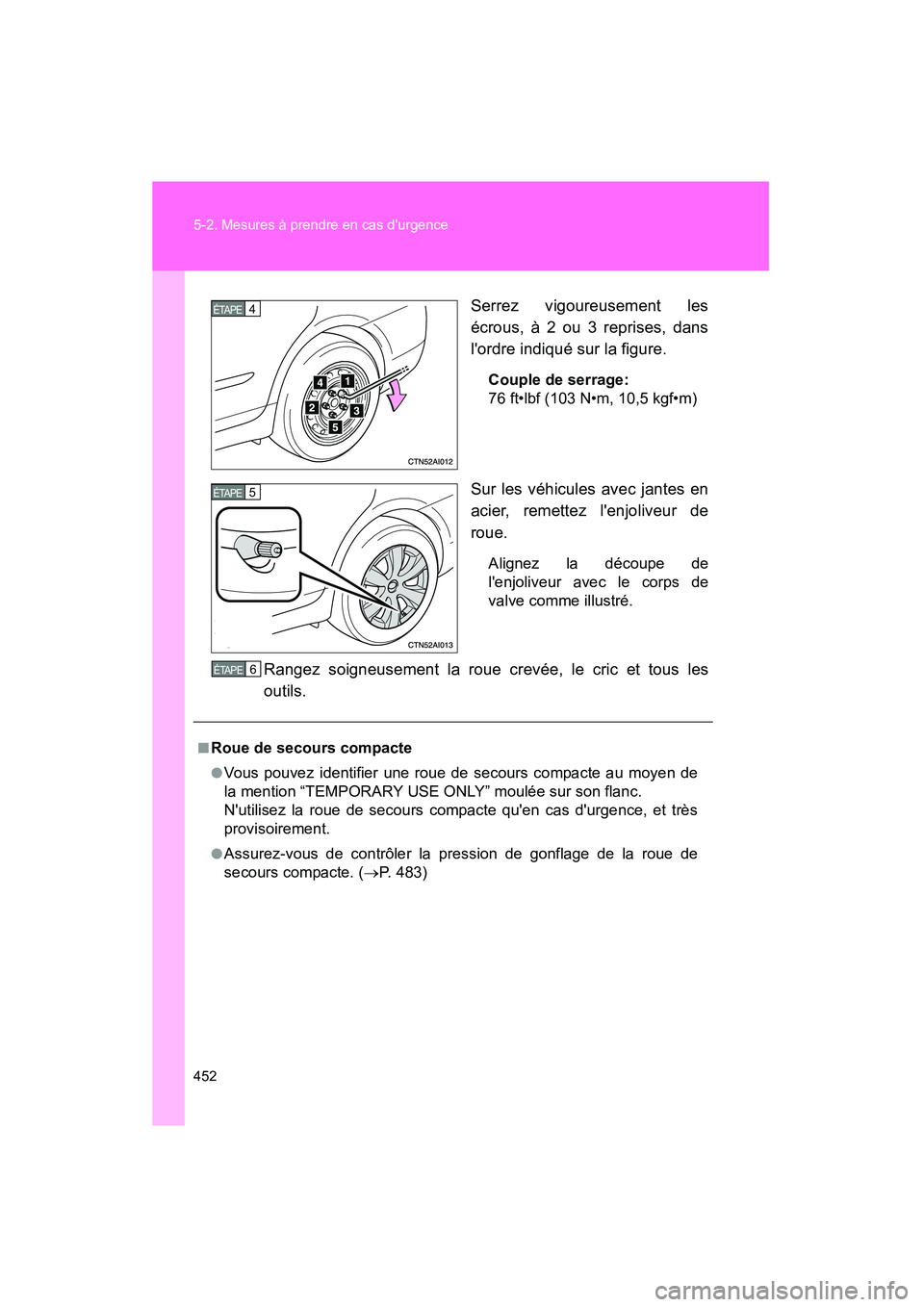

CAMRY_D_(L/O_0707)Serrez vigoureusement les
écrous, à 2 ou 3 reprises, dans
l'ordre indiqué sur la figure.
Couple de serrage:
76 ft•lbf (103 N•m, 10,5 kgf•m)
Sur les véhicules avec jantes en
acier, remettez l'enjoliveur de
roue.
Alignez la découpe de
l'enjoliveur avec le corps de
valve comme illustré.
Rangez soigneusement la roue crevée, le cric et tous les
outils.
4ÉTAPE
5ÉTAPE
■Roue de secours compacte
●Vous pouvez identifier une roue de secours compacte au moyen de
la mention “TEMPORARY USE ONLY” moulée sur son flanc.
N'utilisez la roue de secours compacte qu'en cas d'urgence, et très
provisoirement.
●Assurez-vous de contrôler la pression de gonflage de la roue de
secours compacte. (
→P. 483)
6ÉTAPE

5
En cas de problème
453
5-2. Mesures à prendre en cas d'urgence
CAMRY_D_(L/O_0707)

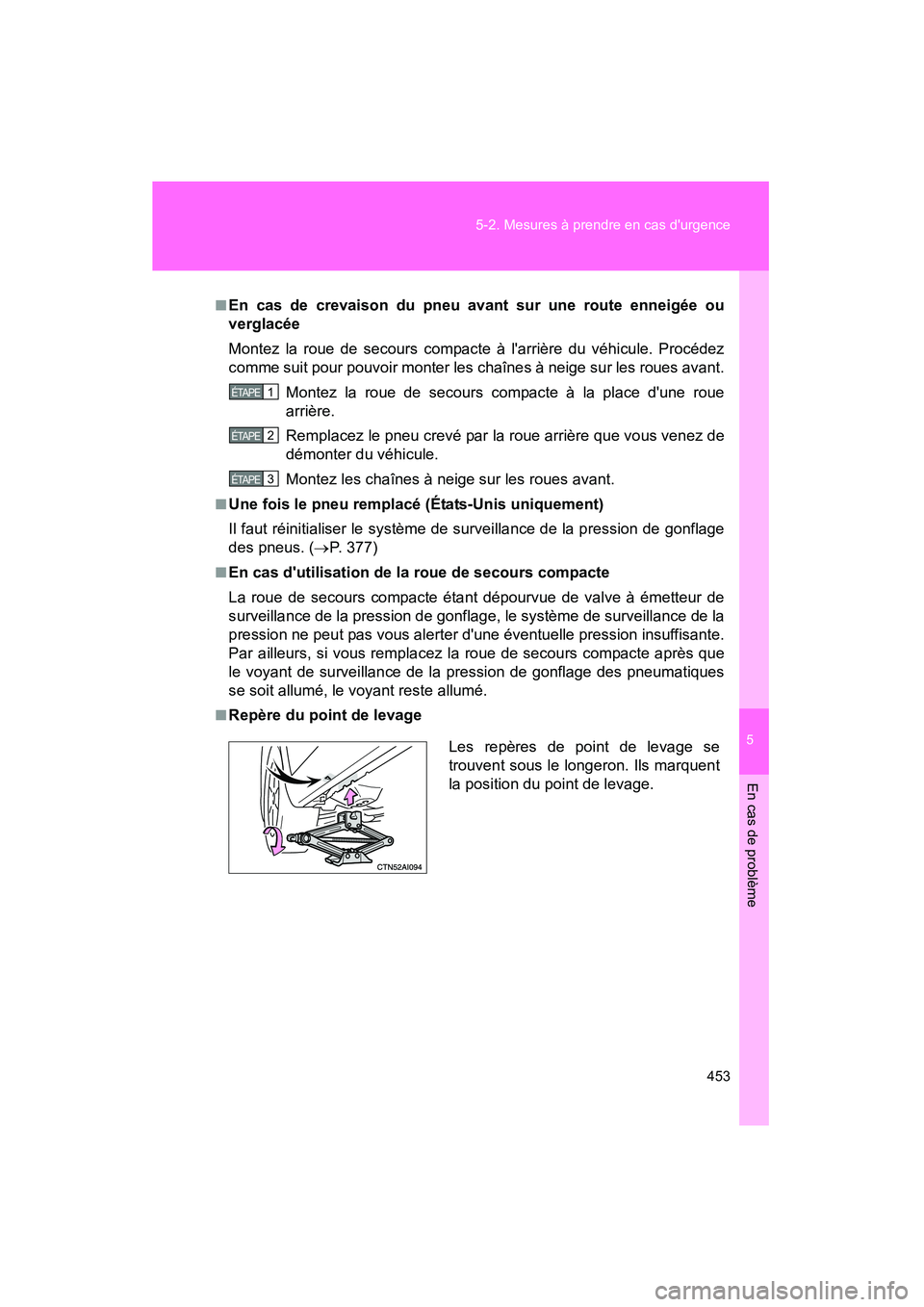

■En cas de crevaison du pneu avant sur une route enneigée ou
verglacée
Montez la roue de secours compacte à l'arrière du véhicule. Procédez
comme suit pour pouvoir monter les chaînes à neige sur les roues avant.
Montez la roue de secours compacte à la place d'une roue
arrière.
Remplacez le pneu crevé par la roue arrière que vous venez de
démonter du véhicule.
Montez les chaînes à neige sur les roues avant.
■Une fois le pneu remplacé (États-Unis uniquement)
Il faut réinitialiser le système de surveillance de la pression de gonflage
des pneus. ( →P. 377)
■En cas d'utilisation de la roue de secours compacte
La roue de secours compacte étant dépourvue de valve à émetteur de
surveillance de la pression de gonflage, le système de surveillance de la
pression ne peut pas vous alerter d'une éventuelle pression insuffisante.
Par ailleurs, si vous remplacez la roue de secours compacte après que
le voyant de surveillance de la pression de gonflage des pneumatiques
se soit allumé, le voyant reste allumé.
■Repère du point de levage
1ÉTAPE
2ÉTAPE
3ÉTAPE
Les repères de point de levage se
trouvent sous le longeron. Ils marquent
la position du point de levage.

454 5-2. Mesures à prendre en cas d'urgence
CAMRY_D_(L/O_0707)

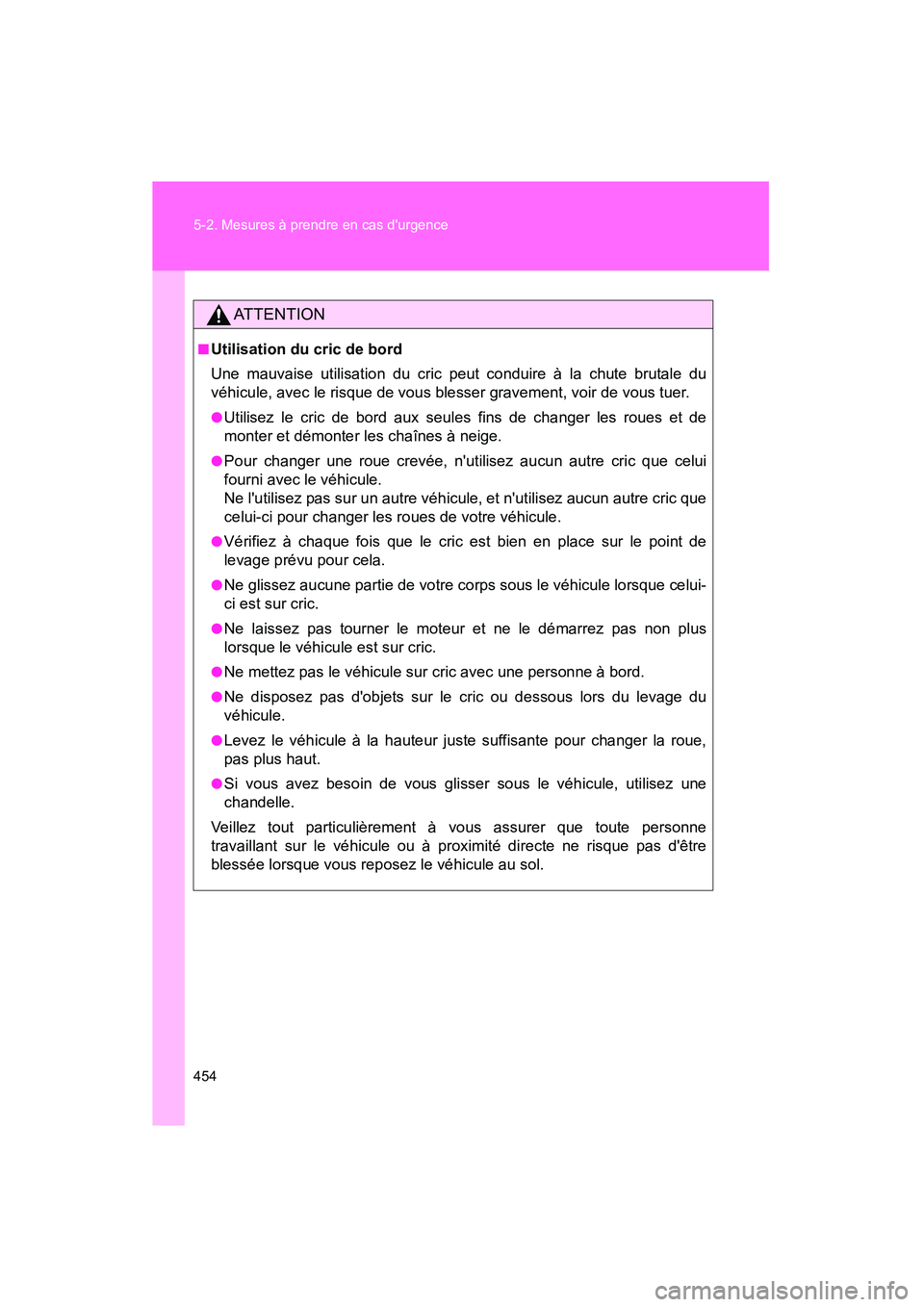

AT T E N T I O N
■Utilisation du cric de bord
Une mauvaise utilisation du cric peut conduire à la chute brutale du
véhicule, avec le risque de vous blesser gravement, voir de vous tuer.
●Utilisez le cric de bord aux seules fins de changer les roues et de
monter et démonter les chaînes à neige.
●Pour changer une roue crevée, n'utilisez aucun autre cric que celui
fourni avec le véhicule.
Ne l'utilisez pas sur un autre véhicule, et n'utilisez aucun autre cric que
celui-ci pour changer les roues de votre véhicule.
●Vérifiez à chaque fois que le cric est bien en place sur le point de
levage prévu pour cela.
●Ne glissez aucune partie de votre corps sous le véhicule lorsque celui-
ci est sur cric.
●Ne laissez pas tourner le moteur et ne le démarrez pas non plus
lorsque le véhicule est sur cric.
●Ne mettez pas le véhicule sur cric avec une personne à bord.
●Ne disposez pas d'objets sur le cric ou dessous lors du levage du
véhicule.
●Levez le véhicule à la hauteur juste suffisante pour changer la roue,
pas plus haut.
●Si vous avez besoin de vous glisser sous le véhicule, utilisez une
chandelle.
Veillez tout particulièrement à vous assurer que toute personne
travaillant sur le véhicule ou à proximité directe ne risque pas d'être
blessée lorsque vous reposez le véhicule au sol.
