Verteiler im Motorraum
VERBRAUCHERSICHERUNG AMPERE
FreiF9 –
HupeF10 15
Sekundärdienste elektronische EinspritzungF11 15
Rechtes FernlichtF14 7,5
Linkes FernlichtF15 7,5
Sekundärdienste elektronische EinspritzungF17 10
+30 Steuereinheit Motorsteuerung / Fernwechselschalter elektrisches Kühlergebläse (1.9 Multijet) (*) F18 10
KompressorF19 7,5
FreiF20 –
KraftstoffpumpeF21 15
Primärdienste elektronische Einspritzung (1.4 16 V)F22 15
Primärdienste elektronische Einspritzung (Multijet)F22 20
+30 Steuereinheit Getriebe Dual FuNction System (*)F23 30
+15 elektrische Servolenkung (*)F24 7,5
NebelscheinwerferF30 15
(*) +30 = +Pol Batterie direkt (Zündung nicht eingeschaltet)
+15 = +Pol, Zündung ein
135-164 MUSA 3ed TED 12-11-2007 11:44 Pagina 160

161
KONTROLLL-
EUCHTEN UND
MELDUNGEN
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

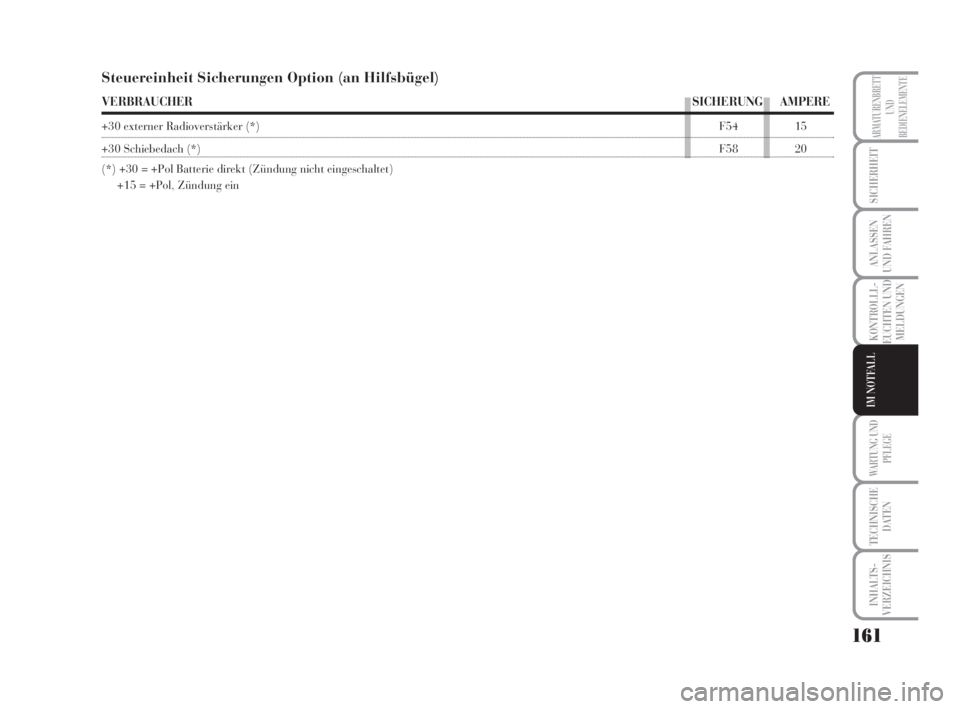

Steuereinheit Sicherungen Option (an Hilfsbügel)
VERBRAUCHERSICHERUNG AMPERE
+30 externer Radioverstärker (*)F54 15
+30 Schiebedach (*)F58 20
(*) +30 = +Pol Batterie direkt (Zündung nicht eingeschaltet)
+15 = +Pol, Zündung ein
135-164 MUSA 3ed TED 12-11-2007 11:44 Pagina 161

162
KONTROLLL-
EUCHTEN UND
MELDUNGEN
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

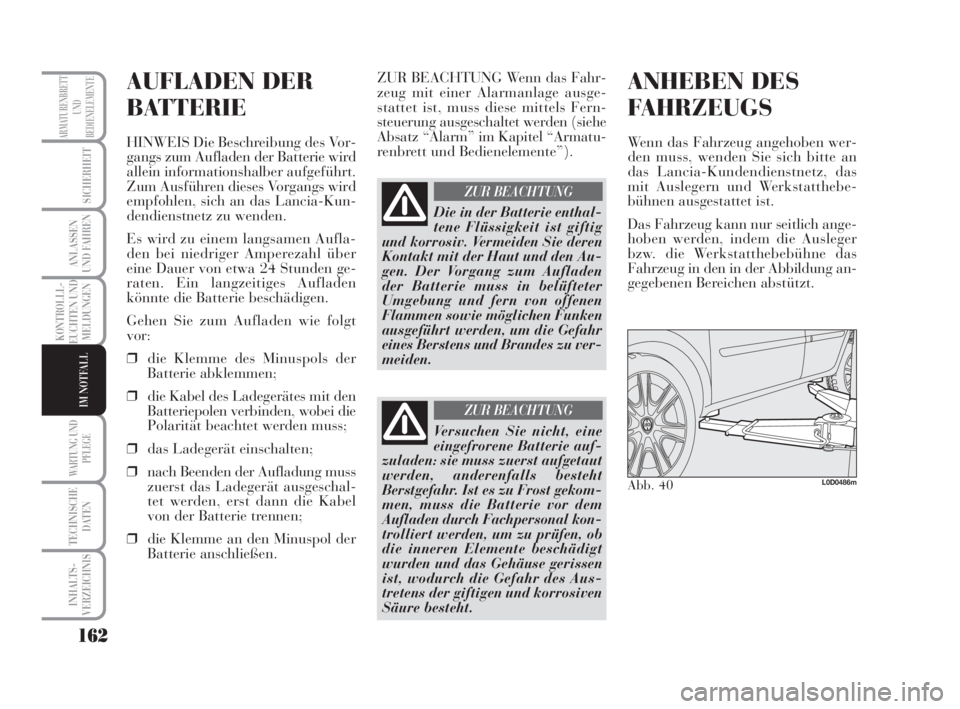

AUFLADEN DER
BATTERIE
HINWEIS Die Beschreibung des Vor-
gangs zum Aufladen der Batterie wird
allein informationshalber aufgeführt.
Zum Ausführen dieses Vorgangs wird
empfohlen, sich an das Lancia-Kun-
dendienstnetz zu wenden.
Es wird zu einem langsamen Aufla-
den bei niedriger Amperezahl über
eine Dauer von etwa 24 Stunden ge-
raten. Ein langzeitiges Aufladen
könnte die Batterie beschädigen.
Gehen Sie zum Aufladen wie folgt
vor:
❒die Klemme des Minuspols der
Batterie abklemmen;
❒die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei die
Polarität beachtet werden muss;
❒das Ladegerät einschalten;
❒nach Beenden der Aufladung muss
zuerst das Ladegerät ausgeschal-
tet werden, erst dann die Kabel
von der Batterie trennen;
❒die Klemme an den Minuspol der
Batterie anschließen.ZUR BEACHTUNG Wenn das Fahr-
zeug mit einer Alarmanlage ausge-
stattet ist, muss diese mittels Fern-
steuerung ausgeschaltet werden (siehe
Absatz “Alarm” im Kapitel “Armatu-
renbrett und Bedienelemente”).
ANHEBEN DES
FAHRZEUGS
Wenn das Fahrzeug angehoben wer-
den muss, wenden Sie sich bitte an
das Lancia-Kundendienstnetz, das
mit Auslegern und Werkstatthebe-
bühnen ausgestattet ist.
Das Fahrzeug kann nur seitlich ange-
hoben werden, indem die Ausleger
bzw. die Werkstatthebebühne das
Fahrzeug in den in der Abbildung an-
gegebenen Bereichen abstützt.
Die in der Batterie enthal-
tene Flüssigkeit ist giftig
und korrosiv. Vermeiden Sie deren
Kontakt mit der Haut und den Au-
gen. Der Vorgang zum Aufladen
der Batterie muss in belüfteter
Umgebung und fern von offenen
Flammen sowie möglichen Funken
ausgeführt werden, um die Gefahr
eines Berstens und Brandes zu ver-
meiden.
ZUR BEACHTUNG
Versuchen Sie nicht, eine
eingefrorene Batterie auf-
zuladen: sie muss zuerst aufgetaut
werden, anderenfalls besteht
Berstgefahr. Ist es zu Frost gekom-
men, muss die Batterie vor dem
Aufladen durch Fachpersonal kon-
trolliert werden, um zu prüfen, ob
die inneren Elemente beschädigt
wurden und das Gehäuse gerissen
ist, wodurch die Gefahr des Aus-
tretens der giftigen und korrosiven
Säure besteht.
ZUR BEACHTUNG
Abb. 40L0D0486m
135-164 MUSA 3ed TED 12-11-2007 11:44 Pagina 162

163
KONTROLLL-
EUCHTEN UND
MELDUNGEN
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

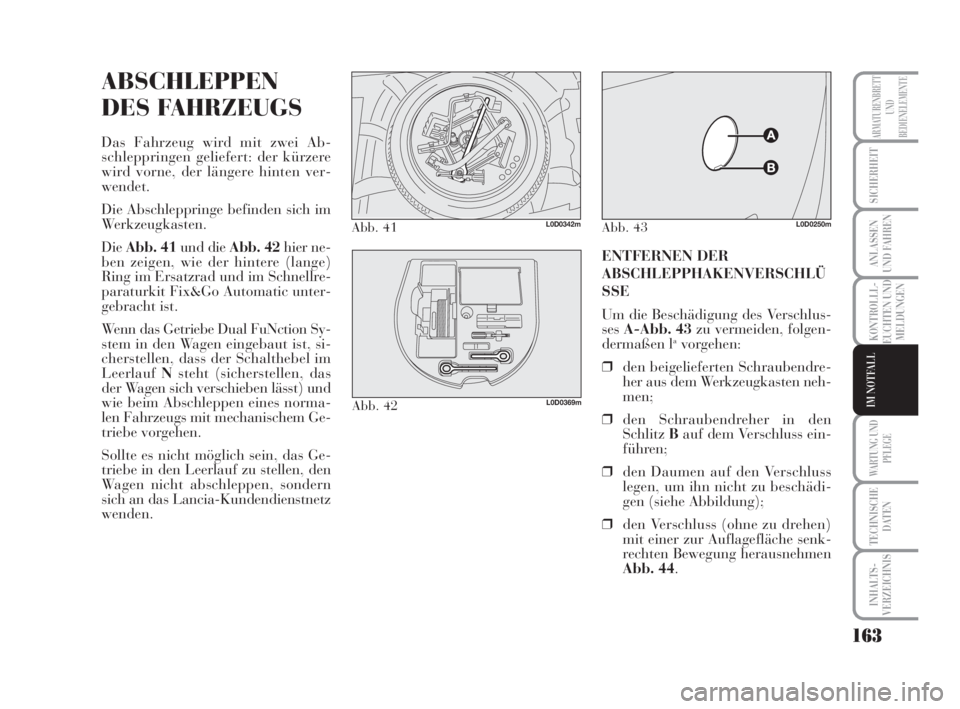

ABSCHLEPPEN
DES FAHRZEUGS
Das Fahrzeug wird mit zwei Ab-
schleppringen geliefert: der kürzere
wird vorne, der längere hinten ver-
wendet.
Die Abschleppringe befinden sich im
Werkzeugkasten.
DieAbb. 41 und die Abb. 42 hier ne-
ben zeigen, wie der hintere (lange)
Ring im Ersatzrad und im Schnellre-
paraturkit Fix&Go Automatic unter-
gebracht ist.
Wenn das Getriebe Dual FuNction Sy-
stem in den Wagen eingebaut ist, si-
cherstellen, dass der Schalthebel im
LeerlaufNsteht (sicherstellen, das
der Wagen sich verschieben lässt) und
wie beim Abschleppen eines norma-
len Fahrzeugs mit mechanischem Ge-
triebe vorgehen.
Sollte es nicht möglich sein, das Ge-
triebe in den Leerlauf zu stellen, den
Wagen nicht abschleppen, sondern
sich an das Lancia-Kundendienstnetz
wenden.
Abb. 41L0D0342m
Abb. 42L0D0369m
ENTFERNEN DER
ABSCHLEPPHAKENVERSCHLÜ
SSE
Um die Beschädigung des Verschlus-
sesA-Abb. 43zu vermeiden, folgen-
dermaßen l
avorgehen:
❒den beigelieferten Schraubendre-
her aus dem Werkzeugkasten neh-
men;
❒den Schraubendreher in den
SchlitzBauf dem Verschluss ein-
führen;
❒den Daumen auf den Verschluss
legen, um ihn nicht zu beschädi-
gen (siehe Abbildung);
❒den Verschluss (ohne zu drehen)
mit einer zur Auflagefläche senk-
rechten Bewegung herausnehmen
Abb. 44.
Abb. 43L0D0250m
135-164 MUSA 3ed TED 12-11-2007 11:44 Pagina 163

164
KONTROLLL-
EUCHTEN UND
MELDUNGEN
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
Abb. 44L0D0251m

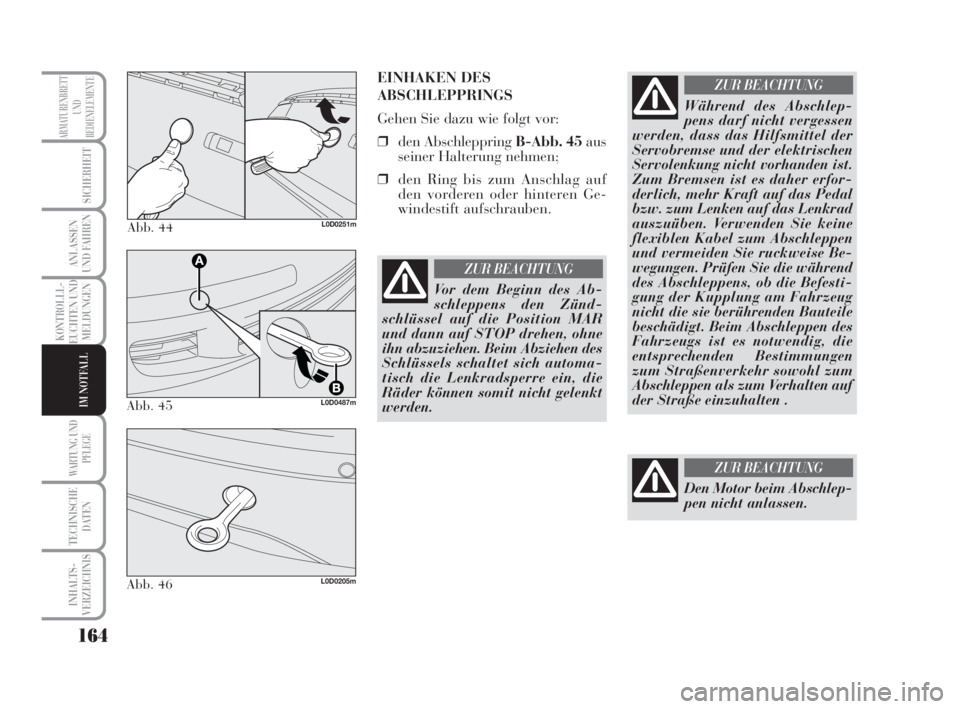

EINHAKEN DES
