ARMATURENBRETT
Das Vorhandensein und die Position der Bedienelemente, Instrumente und Anzeigen können je nach der Ausführung vari-
ieren. Die obere und untere Mittelkonsole bietet je nach Anfrage des Kunden verschiedene Lösungen: siehe
nachfolgende Abbildungen.
Abb. 1
007-037 MUSA 3ed TED 12-11-2007 11:41 Pagina 8

9
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

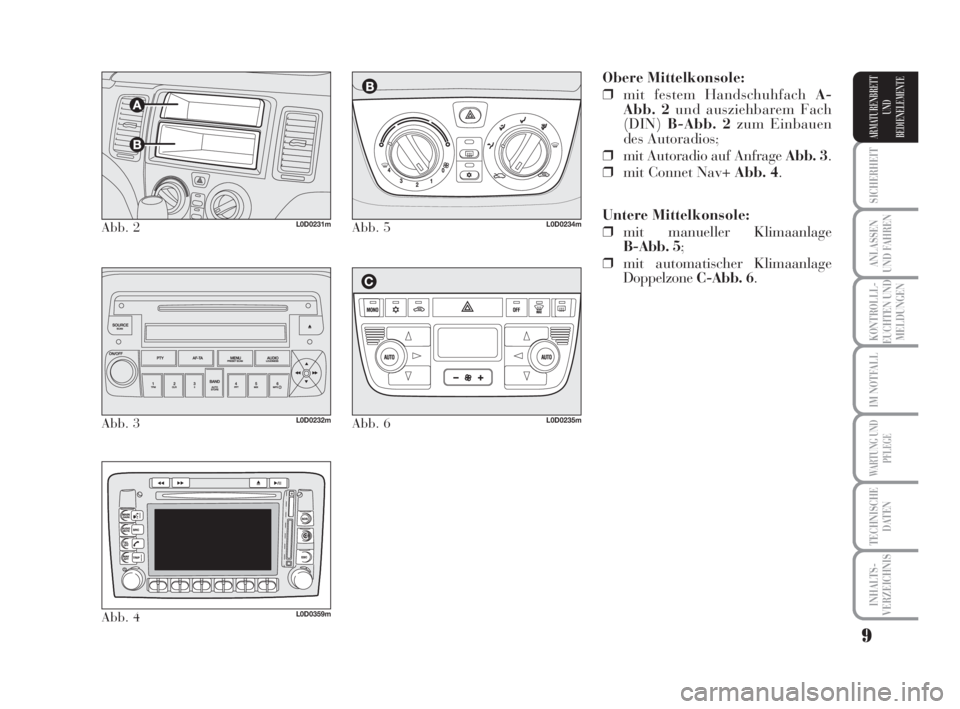

Obere Mittelkonsole:
❒mit festem Handschuhfach A-
Abb. 2und ausziehbarem Fach
(DIN)B-Abb. 2zum Einbauen
des Autoradios;
❒mit Autoradio auf Anfrage Abb. 3.
❒mit Connet Nav+ Abb. 4.
Untere Mittelkonsole:
❒mit manueller Klimaanlage
B-Abb. 5;
❒mit automatischer Klimaanlage
DoppelzoneC-Abb. 6.
Abb. 2L0D0231m
Abb. 3L0D0232m
Abb. 4L0D0359m
Abb. 5L0D0234m
Abb. 6L0D0235m
007-037 MUSA 3ed TED 12-11-2007 11:41 Pagina 9

10
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
L0D0372m
L0D0010m
Abb. 7
Abb. 8
INSTRUMENTENTAFEL
Modal
A - Tachometer (Geschwindigkeitsanzeige)
B - Kraftstoffstandanzeige mit Reservelampe
C - Temperaturanzeige der Motorkühlflüssig-
keit mit Warnlampe für Übertemperatur
D – Drehzahlmesser
E - Multifunktionsdisplay
cmKontrollleuchten nur bei den Multijet-Aus-
führungen
Komfort
A - Tachometer (Geschwindigkeitsanzeige)
B - Kraftstoffstandanzeige mit Reservelampe
C - Temperaturanzeige der Motorkühlflüssig-
keit mit Warnlampe für Übertemperatur
D – Drehzahlmesser
E - Konfigurierbares Multifunktionsdisplay
cmKontrollleuchten nur bei den Multijet-Aus-
führungen
007-037 MUSA 3ed TED 12-11-2007 11:41 Pagina 10

11
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

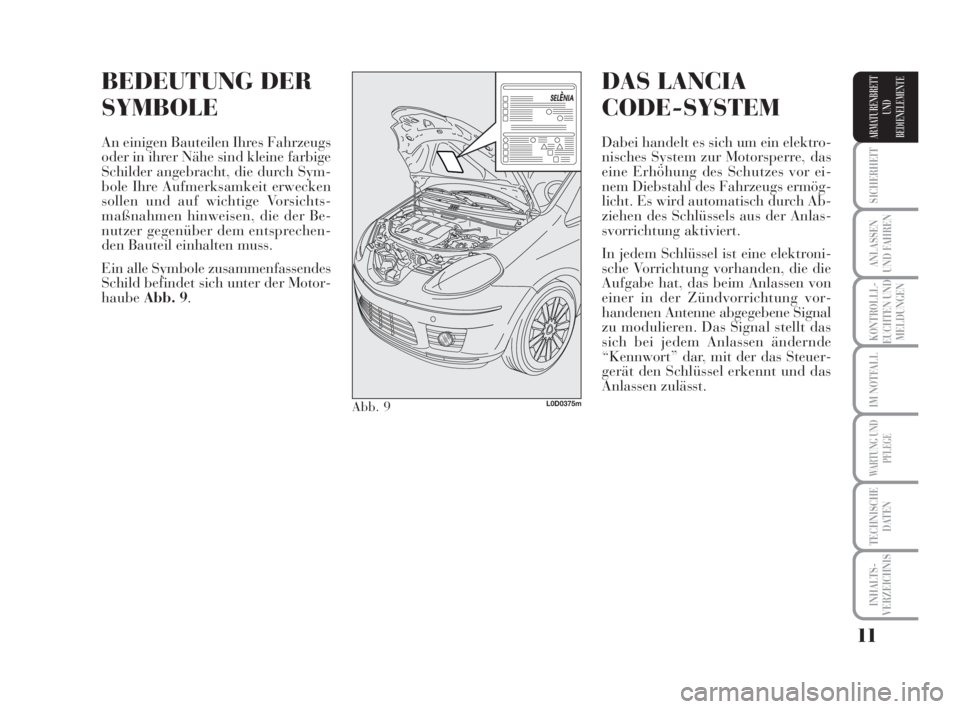

BEDEUTUNG DER
SYMBOLE
An einigen Bauteilen Ihres Fahrzeugs
oder in ihrer Nähe sind kleine farbige
Schilder angebracht, die durch Sym-
bole Ihre Aufmerksamkeit erwecken
sollen und auf wichtige Vorsichts-
maßnahmen hinweisen, die der Be-
nutzer gegenüber dem entsprechen-
den Bauteil einhalten muss.
Ein alle Symbole zusammenfassendes
Schild befindet sich unter der Motor-
haubeAbb. 9.
DAS LANCIA
CODE-SYSTEM
Dabei handelt es sich um ein elektro-
nisches System zur Motorsperre, das
eine Erhöhung des Schutzes vor ei-
nem Diebstahl des Fahrzeugs ermög-
licht. Es wird automatisch durch Ab-
ziehen des Schlüssels aus der Anlas-
svorrichtung aktiviert.
In jedem Schlüssel ist eine elektroni-
sche Vorrichtung vorhanden, die die
Aufgabe hat, das beim Anlassen von
einer in der Zündvorrichtung vor-
handenen Antenne abgegebene Signal
zu modulieren. Das Signal stellt das
sich bei jedem Anlassen ändernde
“Kennwort” dar, mit der das Steuer-
gerät den Schlüssel erkennt und das
Anlassen zulässt.
Abb. 9L0D0375m
007-037 MUSA 3ed TED 12-11-2007 11:41 Pagina 11

12
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
Aufleuchten der
Kontrollleuchte
Ywährend
der Fahrt
❒Leuchtet die Kontrollleuchte Ybedeutet dies, dass das System
eine Selbstdiagnose ausführt (z. B.
auf Grund eines Spannungsab-
falls).
❒Wenden Sie sich bei Fortbestehen
der Störung an das Lancia-Kun-
dendienstnetz.
FUNKTIONSWEISE
Bei jedem Anlassvorgang, wenn der
Zündschlüssel auf MARgedreht wird,
sendet das LANCIA CODE-System
einen Erkennungscode an die Motor-
steuerung, um die Funktionssperre
aufzuheben. Die Übermittlung des Er-
kennungscodes erfolgt nur, wenn das
Lancia CODE-System den ihm vom
Zündschlüssel gesandten Code er-
kannte. Bei Drehung des Zündschlüs-
sels auf STOPdeaktiviert das Lancia
CODE-System die Funktionen der
Motorsteuerelektronik.
Wenn der Code während des Anlas-
sens nicht als richtig erkannt wird,
leuchtet auf dem Instrumentenfeld die
Kontrollleuchte
Yauf.
Drehen Sie in diesem Fall den Schlüs-
sel in die Position STOPund dann
aufMAR. Versuchen Sie, sollte die
Blockierung bestehen bleiben, die an-
deren mitgelieferten Schlüssel. Wenn
es noch immer nicht gelingt, den Mo-
tor zu starten, ausgeführt und das
Auto danach zum Lancia-Kunden-
dienstnetz gebracht werden.
HINWEIS Jeder Schlüssel besitzt ei-
nen Code, der durch das Steuer-
gehäuse des Systems gespeichert wer-
den muss. Wenden Sie sich für die
Speicherung neuer Schlüssel, d.h. bis
zu maximal 8, an das Lancia-Kun-
dendienstnetz.Gewalteinwirkung auf den
Schlüssel kann die elektro-
nischen Bauteile darin be-
schädigen.
007-037 MUSA 3ed TED 12-11-2007 11:41 Pagina 12

13
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SCHLÜSSEL UND
TÜRSCHLÖSSER
CODE CARD Abb. 10
Zusammen mit dem Fahrzeug und
den Schlüsseln wird die CODE Card
mit folgenden Angaben ausgehändigt:
❒dem mechanischen Code der
SchlüsselB, der dem Lancia-
Kundendienstnetz bei Anforde-
rung von Schlüsselduplikaten mit-
zuteilen ist.
HINWEIS Um eine einwandfreie
Funktion der elektronischen Vorrich-
tungen im Inneren der Schlüssel zu
gewährleisten, ist eine direkte Son-
neneinstrahlung zu vermeiden.HAUPTSCHLÜSSEL MIT
FERNBEDIENUNG Abb. 11
Der Metalleinsatz Ades Schlüssels
kann im Griff versenkt werden.
Der Schlüssel dient für:
❒die Anlassvorrichtung;
❒Fahrertürschloss;
❒Das Verriegeln/Entriegeln der
Tankklappe (bei Ausführungen,
deren Tankdeckel mit einem
Schloss ausgestattet ist)
Abb. 10L0D0376m
Wechselt der Fahrzeugei-
gentümer, muss der neue
Besitzer alle Schlüssel und
die CODE Card ausgehän-
digt bekommen.
Abb. 11L0D0377m
❒Einschalten der Vorrichtung D-
Abb. 12Öffnungssperre der vor-
deren und hinteren Türen von
außen, wenn die Lichtanlage nicht
funktioniert (z.B. leere Batterie).
❒Aktivierung der Kindersicherrung
E-Abb. 12an den hinteren Türen.
Die Taste B-Abb. 11erlaubt das Öff-
nen des MetallteilsA.
Abb. 12L0D0246m
007-037 MUSA 3ed TED 12-11-2007 11:41 Pagina 13

14
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLLL-
EUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

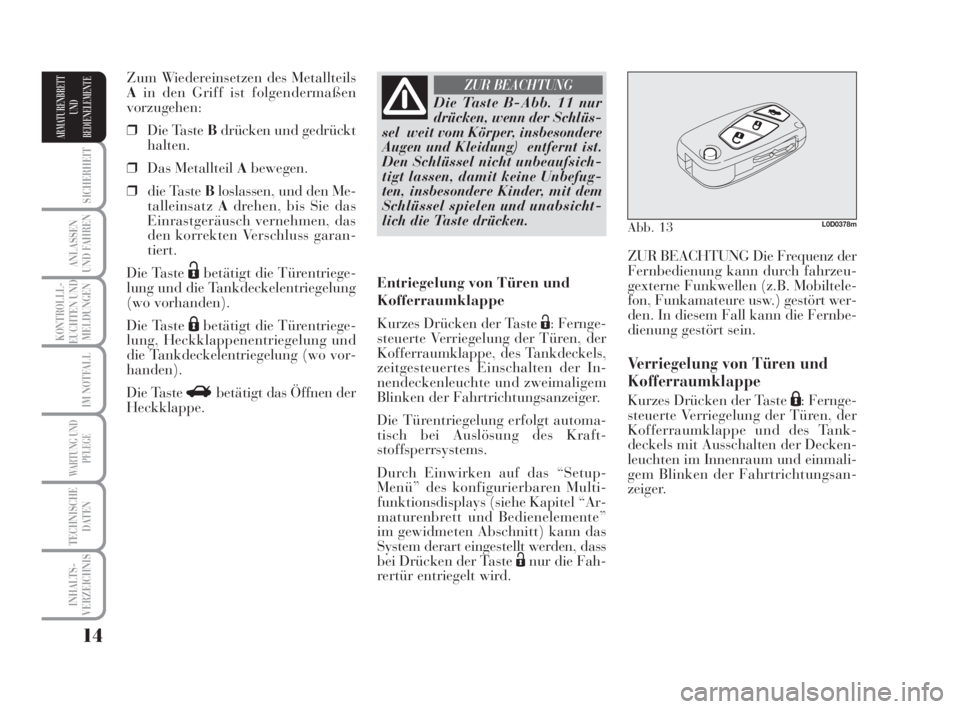

ZUR BEACHTUNG Die Frequenz der
