2008 Hyundai Azera Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
53

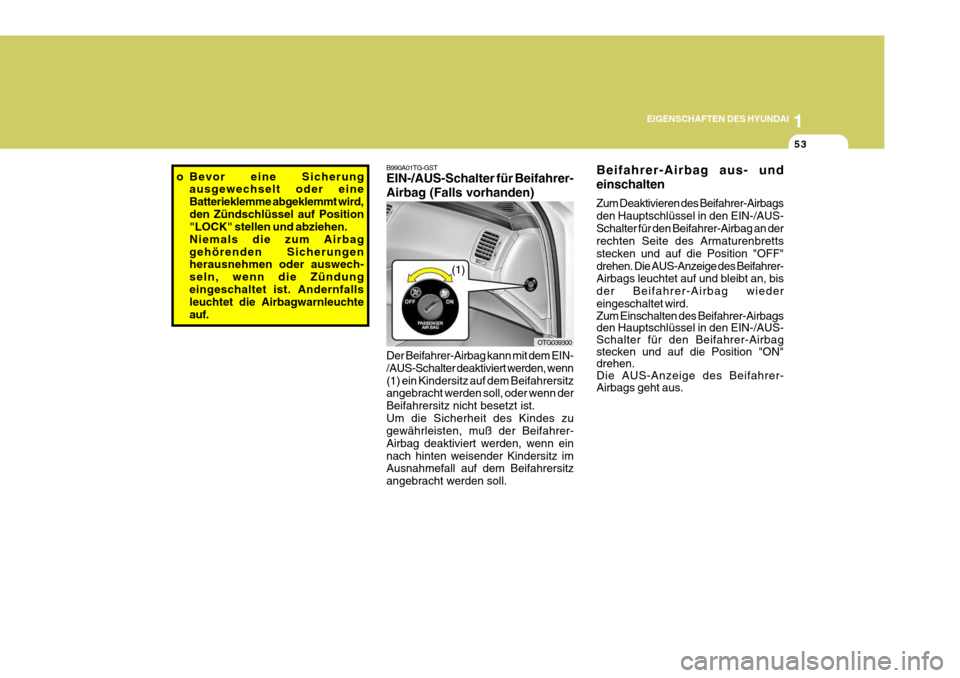

B990A01TG-GST EIN-/AUS-Schalter für Beifahrer- Airbag (Falls vorhanden)
OTG039300
Der Beifahrer-Airbag kann mit dem EIN- /AUS-Schalter deaktiviert werden, wenn(1) ein Kindersitz auf dem Beifahrersitz angebracht werden soll, oder wenn der Beifahrersitz nicht besetzt ist.Um die Sicherheit des Kindes zu gewährleisten, muß der Beifahrer- Airbag deaktiviert werden, wenn einnach hinten weisender Kindersitz im Ausnahmefall auf dem Beifahrersitz angebracht werden soll. Beifahrer-Airbag aus- und einschalten Zum Deaktivieren des Beifahrer-Airbags den Hauptschlüssel in den EIN-/AUS-Schalter für den Beifahrer-Airbag an der rechten Seite des Armaturenbretts stecken und auf die Position "OFF"drehen. Die AUS-Anzeige des Beifahrer- Airbags leuchtet auf und bleibt an, bis der Beifahrer-Airbag wiedereingeschaltet wird. Zum Einschalten des Beifahrer-Airbags den Hauptschlüssel in den EIN-/AUS-Schalter für den Beifahrer-Airbag stecken und auf die Position "ON" drehen. Die AUS-Anzeige des Beifahrer- Airbags geht aus.
(1)
o Bevor eine Sicherung
ausgewechselt oder eine Batterieklemme abgeklemmt wird,den Zündschlüssel auf Position "LOCK" stellen und abziehen. Niemals die zum Airbaggehörenden Sicherungen herausnehmen oder auswech- seln, wenn die Zündungeingeschaltet ist. Andernfalls leuchtet die Airbagwarnleuchte auf.

1EIGENSCHAFTEN DES HYUNDAI
54
o Wenn die SRS-Airbag-Warnleuchtenicht aufleuchtet, nachdem der Zündschlüssel auf die Stellung"ON" gedreht wurde, oder wenn sie während der Fahrt aufleuchtet, muß unverzüglich der EIN-/ AUS-Schalter des Beifahrer-Airbags, der Gurtstraffer und das SRS- Airbagsystem in einer Hyundai-Vertragswerkstatt überprüft werden.
! VORSICHT:
o Wenn der EIN-/AUS-Schalter für den Beifahrer-Airbag nicht einwandfrei funktioniert, leuchtet die SRS-Warnanzeige in derInstrumententafel auf. Wenn die AUS-Anzeige des Beifahrer-Airbags nichtaufleuchtet, schaltet das SRSCM (SRS-Steuermodul den Beifahrer- Airbag wieder ein und derBeifahrer-Airbag zündet bei einem Frontalzusammenstoß auch dann, wenn der EIN-/AUS-Schalter des Beifahrer-Airbags auf Position "OFF" steht. In diesem Fall den EIN-/AUS-Schalter des Beifahrer-Airbags, das Gurtstraffer-System und das SRS-Airbagsystem so bald wiemöglich in einer Hyundai- Vertragswerkstatt überprüfen lassen.!WARNUNG:
o Der Fahrer ist verantwortlich für die korrekte Position des EIN-/ AUS-Schalters für den Beifahrer- Airbag.
o Den Beifahrer-Airbag nur dann deaktivieren, wenn die Zündungausgeschaltet ist, da sonst imSRSCM (SRS-Steuermodul) eine Störung auftreten kann. Außerdem besteht die Gefahr,daß sowohl die Airbags von Fahrer und/oder Beifahrer als auch die Seitenairbags undKopfairbag bei einem Zusammenstoß entweder gar nicht oder fehlerhaft zünden.
o Niemals einen nach hinten weisenden Kindersitz auf denBeifahrersitz stellen.Der Säugling oder das Kleinkind können bei einer Zündung des Airbag im Falle eines Unfallsschwer verletzt oder sogar getötet werden.

1
EIGENSCHAFTEN DES HYUNDAI
55

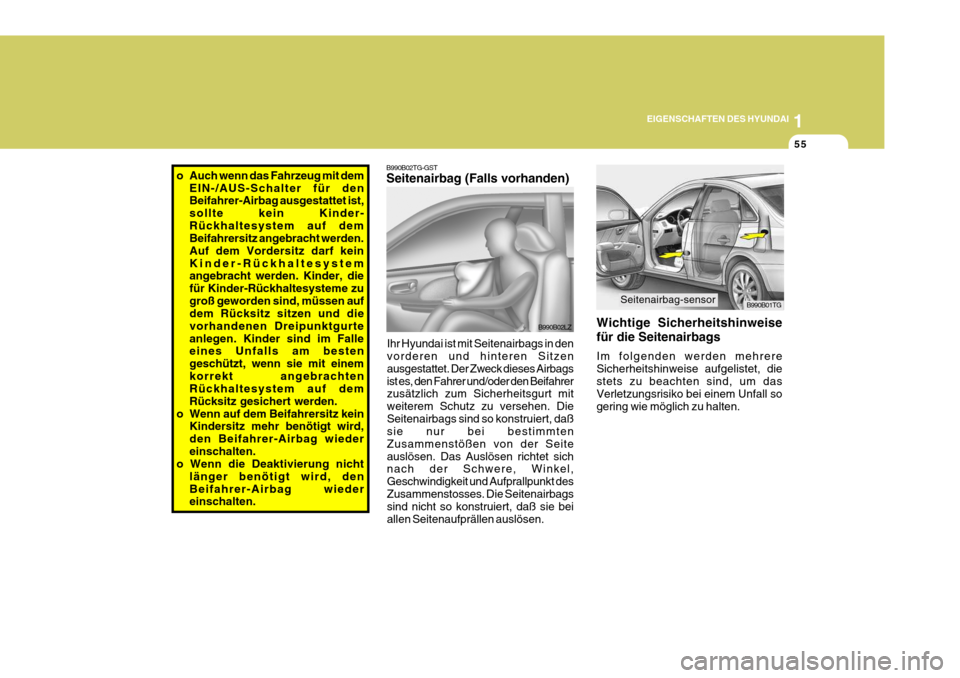

o Auch wenn das Fahrzeug mit dem
EIN-/AUS-Schalter für den Beifahrer-Airbag ausgestattet ist, sollte kein Kinder-Rückhaltesystem auf dem Beifahrersitz angebracht werden. Auf dem Vordersitz darf keinKinder-Rückhaltesystem angebracht werden. Kinder, die für Kinder-Rückhaltesysteme zugroß geworden sind, müssen auf dem Rücksitz sitzen und die vorhandenen Dreipunktgurteanlegen. Kinder sind im Falle eines Unfalls am besten geschützt, wenn sie mit einemkorrekt angebrachten Rückhaltesystem auf dem Rücksitz gesichert werden.
o Wenn auf dem Beifahrersitz kein Kindersitz mehr benötigt wird,den Beifahrer-Airbag wiedereinschalten.
o Wenn die Deaktivierung nicht
länger benötigt wird, denBeifahrer-Airbag wieder einschalten.
B990B01TG
Wichtige Sicherheitshinweise für die Seitenairbags Im folgenden werden mehrere Sicherheitshinweise aufgelistet, die stets zu beachten sind, um das Verletzungsrisiko bei einem Unfall sogering wie möglich zu halten.Seitenairbag-sensor
B990B02TG-GST Seitenairbag (Falls vorhanden)
Ihr Hyundai ist mit Seitenairbags in den vorderen und hinteren Sitzen ausgestattet. Der Zweck dieses Airbagsist es, den Fahrer und/oder den Beifahrer zusätzlich zum Sicherheitsgurt mit weiterem Schutz zu versehen. DieSeitenairbags sind so konstruiert, daß sie nur bei bestimmten Zusammenstößen von der Seiteauslösen. Das Auslösen richtet sich nach der Schwere, Winkel, Geschwindigkeit und Aufprallpunkt desZusammenstosses. Die Seitenairbags sind nicht so konstruiert, daß sie bei allen Seitenaufprällen auslösen. B990B02LZ

1EIGENSCHAFTEN DES HYUNDAI
56

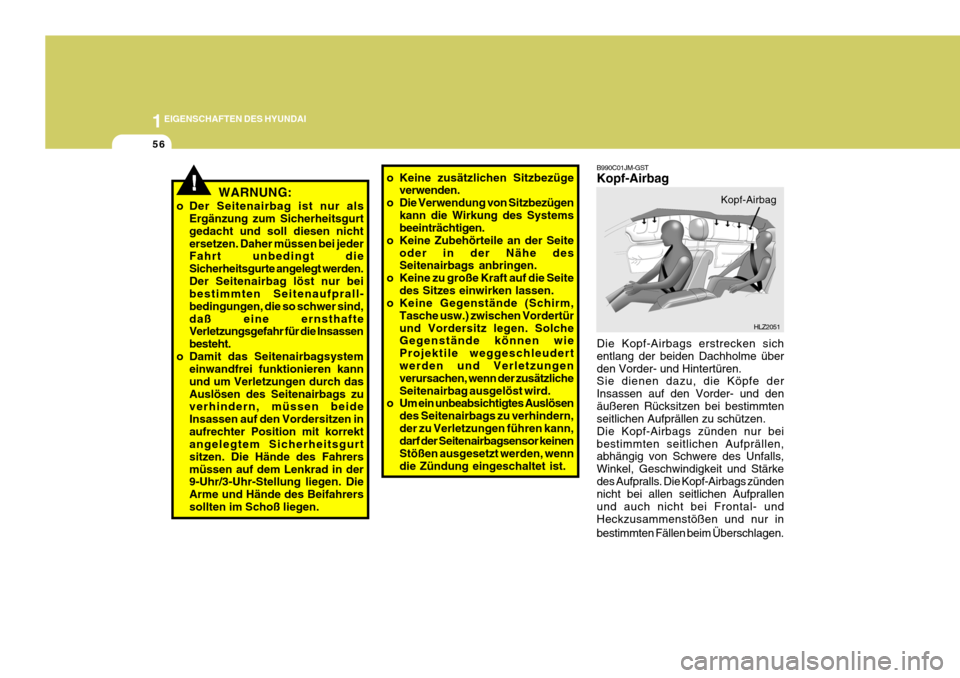

!o Keine zusätzlichen Sitzbezüge
verwenden.
o Die Verwendung von Sitzbezügen
kann die Wirkung des Systems beeinträchtigen.
o Keine Zubehörteile an der Seite
oder in der Nähe desSeitenairbags anbringen.
o Keine zu große Kraft auf die Seite
des Sitzes einwirken lassen.
o Keine Gegenstände (Schirm,
Tasche usw.) zwischen Vordertür und Vordersitz legen. Solche Gegenstände können wie Projektile weggeschleudert werden und Verletzungen verursachen, wenn der zusätzlicheSeitenairbag ausgelöst wird.
o Um ein unbeabsichtigtes Auslösen
des Seitenairbags zu verhindern,der zu Verletzungen führen kann, darf der Seitenairbagsensor keinen Stößen ausgesetzt werden, wenndie Zündung eingeschaltet ist.!WARNUNG:
o Der Seitenairbag ist nur als Ergänzung zum Sicherheitsgurt gedacht und soll diesen nichtersetzen. Daher müssen bei jeder Fahrt unbedingt die Sicherheitsgurte angelegt werden.Der Seitenairbag löst nur bei bestimmten Seitenaufprall- bedingungen, die so schwer sind,daß eine ernsthafte Verletzungsgefahr für die Insassen besteht.
o Damit das Seitenairbagsystem einwandfrei funktionieren kannund um Verletzungen durch dasAuslösen des Seitenairbags zu verhindern, müssen beide Insassen auf den Vordersitzen inaufrechter Position mit korrekt angelegtem Sicherheitsgurt sitzen. Die Hände des Fahrersmüssen auf dem Lenkrad in der 9-Uhr/3-Uhr-Stellung liegen. Die Arme und Hände des Beifahrerssollten im Schoß liegen.
B990C01JM-GST Kopf-Airbag Die Kopf-Airbags erstrecken sich entlang der beiden Dachholme überden Vorder- und Hintertüren. Sie dienen dazu, die Köpfe der Insassen auf den Vorder- und denäußeren Rücksitzen bei bestimmten seitlichen Aufprällen zu schützen. Die Kopf-Airbags zünden nur beibestimmten seitlichen Aufprällen, abhängig von Schwere des Unfalls, Winkel, Geschwindigkeit und Stärkedes Aufpralls. Die Kopf-Airbags zünden nicht bei allen seitlichen Aufprallen und auch nicht bei Frontal- undHeckzusammenstößen und nur in bestimmten Fällen beim Überschlagen. HLZ2051
Kopf-Airbag

1
EIGENSCHAFTEN DES HYUNDAI
57

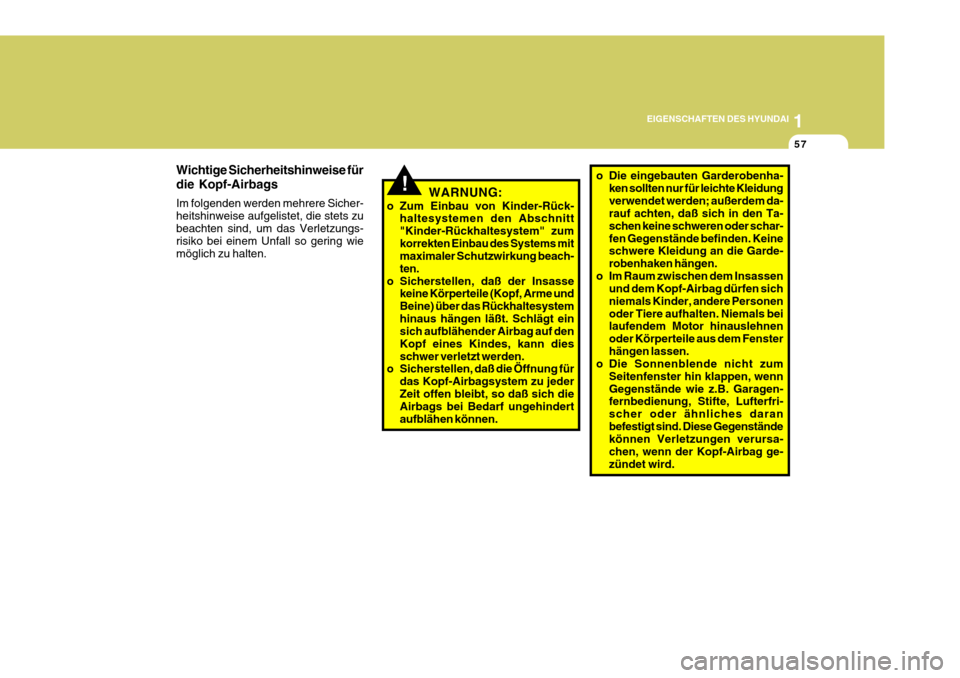

Wichtige Sicherheitshinweise für die Kopf-Airbags Im folgenden werden mehrere Sicher- heitshinweise aufgelistet, die stets zubeachten sind, um das Verletzungs- risiko bei einem Unfall so gering wie möglich zu halten.
o Die eingebauten Garderobenha- ken sollten nur für leichte Kleidung verwendet werden; außerdem da- rauf achten, daß sich in den Ta- schen keine schweren oder schar-fen Gegenstände befinden. Keine schwere Kleidung an die Garde- robenhaken hängen.
o Im Raum zwischen dem Insassen und dem Kopf-Airbag dürfen sichniemals Kinder, andere Personenoder Tiere aufhalten. Niemals bei laufendem Motor hinauslehnen oder Körperteile aus dem Fensterhängen lassen.
o Die Sonnenblende nicht zum
Seitenfenster hin klappen, wennGegenstände wie z.B. Garagen- fernbedienung, Stifte, Lufterfri- scher oder ähnliches daranbefestigt sind. Diese Gegenstände können Verletzungen verursa- chen, wenn der Kopf-Airbag ge-zündet wird.!WARNUNG:
o Zum Einbau von Kinder-Rück- haltesystemen den Abschnitt "Kinder-Rückhaltesystem" zumkorrekten Einbau des Systems mit maximaler Schutzwirkung beach- ten.
o Sicherstellen, daß der Insasse keine Körperteile (Kopf, Arme undBeine) über das Rückhaltesystemhinaus hängen läßt. Schlägt ein sich aufblähender Airbag auf den Kopf eines Kindes, kann diesschwer verletzt werden.
o Sicherstellen, daß die Öffnung für
das Kopf-Airbagsystem zu jederZeit offen bleibt, so daß sich die Airbags bei Bedarf ungehindert aufblähen können.

1EIGENSCHAFTEN DES HYUNDAI
58
!

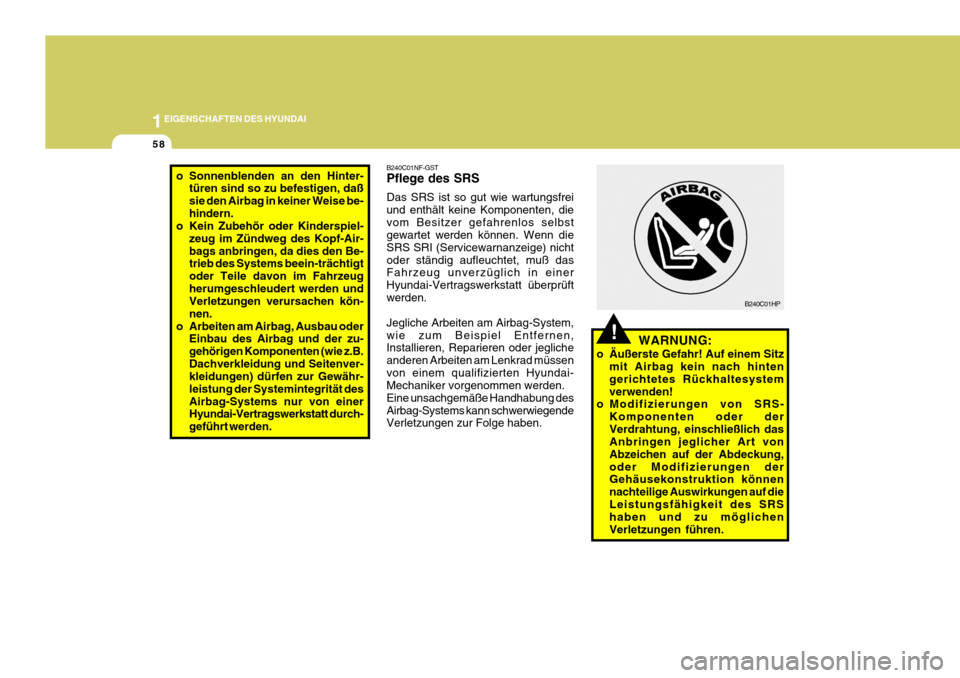

B240C01HP
WARNUNG:
o Äußerste Gefahr! Auf einem Sitz mit Airbag kein nach hinten gerichtetes Rückhaltesystemverwenden!
o Modifizierungen von SRS-
Komponenten oder derVerdrahtung, einschließlich das Anbringen jeglicher Art von Abzeichen auf der Abdeckung,oder Modifizierungen der Gehäusekonstruktion können nachteilige Auswirkungen auf dieLeistungsfähigkeit des SRS haben und zu möglichen Verletzungen führen.
B240C01NF-GST Pflege des SRS Das SRS ist so gut wie wartungsfrei und enthält keine Komponenten, dievom Besitzer gefahrenlos selbst gewartet werden können. Wenn die SRS SRI (Servicewarnanzeige) nichtoder ständig aufleuchtet, muß das Fahrzeug unverzüglich in einer Hyundai-Vertragswerkstatt überprüftwerden. Jegliche Arbeiten am Airbag-System, wie zum Beispiel Entfernen, Installieren, Reparieren oder jegliche anderen Arbeiten am Lenkrad müssenvon einem qualifizierten Hyundai- Mechaniker vorgenommen werden. Eine unsachgemäße Handhabung desAirbag-Systems kann schwerwiegende Verletzungen zur Folge haben.
o Sonnenblenden an den Hinter-
türen sind so zu befestigen, daß sie den Airbag in keiner Weise be-hindern.
o Kein Zubehör oder Kinderspiel-
zeug im Zündweg des Kopf-Air-bags anbringen, da dies den Be- trieb des Systems beein-trächtigt oder Teile davon im Fahrzeugherumgeschleudert werden und Verletzungen verursachen kön- nen.
o Arbeiten am Airbag, Ausbau oder Einbau des Airbag und der zu-gehörigen Komponenten (wie z.B.Dachverkleidung und Seitenver- kleidungen) dürfen zur Gewähr- leistung der Systemintegrität desAirbag-Systems nur von einer Hyundai-Vertragswerkstatt durch- geführt werden.

1
EIGENSCHAFTEN DES HYUNDAI
59

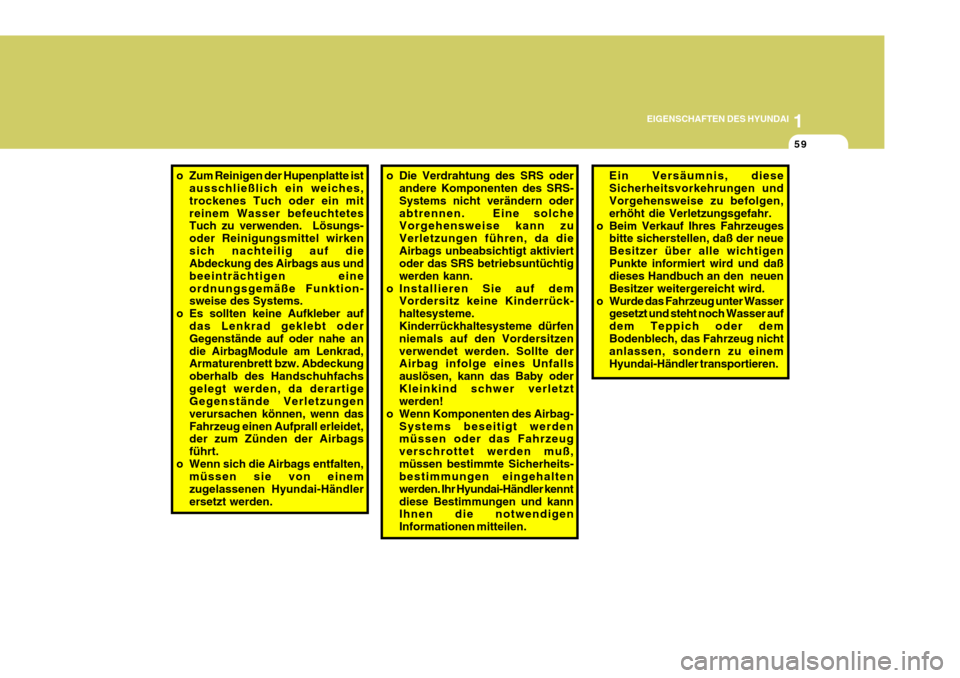

Ein Versäumnis, diese Sicherheitsvorkehrungen und Vorgehensweise zu befolgen, erhöht die Verletzungsgefahr.
o Beim Verkauf Ihres Fahrzeuges bitte sicherstellen, daß der neueBesitzer über alle wichtigenPunkte informiert wird und daß dieses Handbuch an den neuen Besitzer weitergereicht wird.
o Wurde das Fahrzeug unter Wasser gesetzt und steht noch Wasser aufdem Teppich oder demBodenblech, das Fahrzeug nicht anlassen, sondern zu einem Hyundai-Händler transportieren.
o Die Verdrahtung des SRS oder
andere Komponenten des SRS-Systems nicht verändern oderabtrennen. Eine solche Vorgehensweise kann zu Verletzungen führen, da dieAirbags unbeabsichtigt aktiviert oder das SRS betriebsuntüchtig werden kann.
o Installieren Sie auf dem Vordersitz keine Kinderrück-haltesysteme.Kinderrückhaltesysteme dürfen niemals auf den Vordersitzen verwendet werden. Sollte der Airbag infolge eines Unfalls auslösen, kann das Baby oderKleinkind schwer verletzt werden!
o Wenn Komponenten des Airbag- Systems beseitigt werdenmüssen oder das Fahrzeug verschrottet werden muß,müssen bestimmte Sicherheits- bestimmungen eingehalten werden. Ihr Hyundai-Händler kenntdiese Bestimmungen und kann Ihnen die notwendigen Informationen mitteilen.
o Zum Reinigen der Hupenplatte ist
ausschließlich ein weiches,trockenes Tuch oder ein mitreinem Wasser befeuchtetes Tuch zu verwenden. Lösungs- oder Reinigungsmittel wirkensich nachteilig auf die Abdeckung des Airbags aus und beeinträchtigen eineordnungsgemäße Funktion- sweise des Systems.
o Es sollten keine Aufkleber auf
das Lenkrad geklebt oderGegenstände auf oder nahe an die AirbagModule am Lenkrad, Armaturenbrett bzw. Abdeckung oberhalb des Handschuhfachsgelegt werden, da derartige Gegenstände Verletzungen verursachen können, wenn dasFahrzeug einen Aufprall erleidet, der zum Zünden der Airbags führt.
o Wenn sich die Airbags entfalten, müssen sie von einemzugelassenen Hyundai-Händlerersetzt werden.

1EIGENSCHAFTEN DES HYUNDAI
60

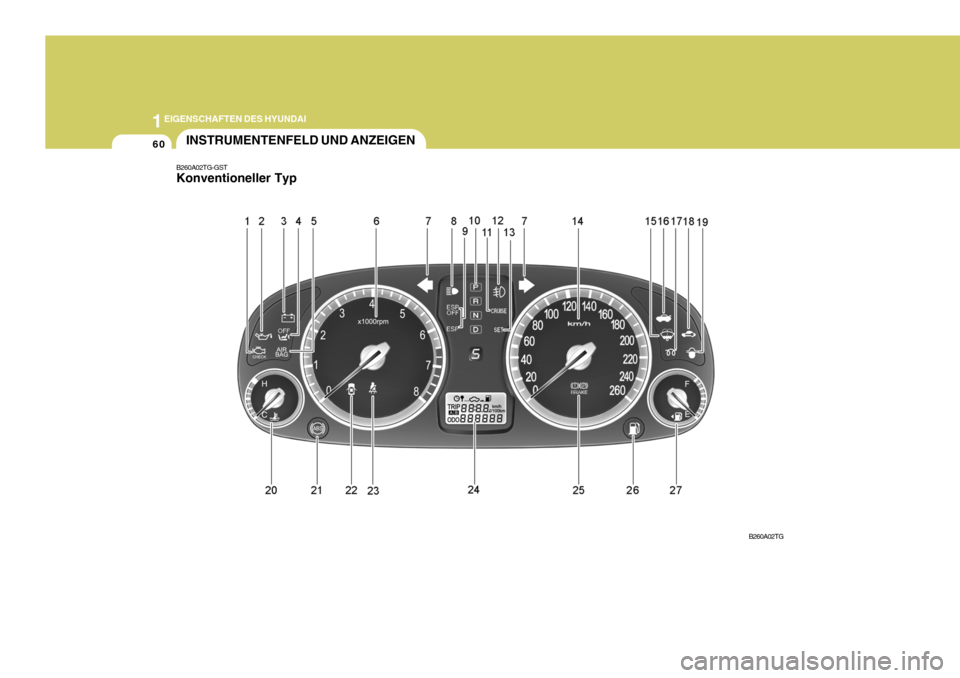

B260A02TG-GST Konventioneller Typ
B260A02TG
INSTRUMENTENFELD UND ANZEIGEN
