2008 Hyundai Azera Betriebsanleitung (in German)

6
SELBSTHILFE
43
G200E03TG-GST Inner Tafel
G200E01TG

6SELBSTHILFE
44
SICHERUNGST/LID
FR P/SEAT AUDIO-2 AUDIO-1START
P/WDW LH
P/WDW RH RR P/SEAT MODULE-1
PEDAL ADJ MIRR HTD
KEY SOLRR FOG
A/BAG IND
A/BAGTILT
TAIL LH
TAIL RH GESCHÜTZTE KOMPONENTEN
Tankklappenöffneer und Kofferraumdeckelschalter
Vorderer Lendenstützenschalter, IMS-Steuermodul, Schalter der elektrischen Sitzverstellung für Fahrer/Beifahrer ATM Schlüsselverriegelungs-Steuermodul, Audio, IMS-Schalter, Zubehör-Relais, Sitz/Steckdosenrelais, Digitaluhr und Beifahrer-SicherheitsgurtanzeigeStereoanlage Getriebestufenschalter, Diebstahlalarmrelais Sicherheitsfenstermodul vorne links, Fensterheberschalter hinten linksSicherheitsfenstermodul vorne rechts, Fensterheberschalter hinten rechts Nicht belegt Instrumentenblock, BCM, Heckscheibenrollo-Modul, Regensensor, IMS-Steuermodul, Fensterheber-Hauptschalter Rückfahr-Warnsummer Linker/rechter Außenspiegel und Einklappmotor, Klimaanlagen-SteuermodulSchlüssel-Magnetschalter, Fensterheber-Hauptschalter Nebelschlußleuchtenrelais InstrumentenblockAirbag-Ein/Aus-Schalter, SRS-Steuermodul Lenkradeinstellmodul, Sportmodusschalter Nebelscheinwerferrelais, Kombileuchte hinten links, Kennzeichenleuchte, Scheinwerfer linksKombileuchte hinten rechts, Kennzeichenleuchte, Scheinwerfer rechts, Instrumentenbrett-Helligkeitsregler
SICHERUNGSWERT 20A 30A 10A 15A 10A 30A30A 30A 10A 15A 10A20A 15A 10A15A 15A 10A10A

6
SELBSTHILFE
45
GESCHÜTZTE KOMPONENTEN
Fahrer-/Beifahrersitzheizungsschalter Instrumentenblock, ESP-Schalter, BCM, ATM Schlüsselverriegelungs-Steuermodul,Gierwinkelsensor, Multifunktionsschalter Klimaanlagensteuermodul, Lenkradeinstellmodul, Rheostat, elektrischer, chromatischer Spiegel, Schiebedachmotor, AQS & Außentemperatursensor
PTC-Zuheizerrelais, Kraftstoffilterrelais Zigarettenanzünder BCM Heckscheibenrollomodul Scheinwerferrelais, HID-Relais, Scheinwerfer-Höhenverstellantrieb, Scheinwerferwascherrelais Klimaanlagensteuermodul, Gebläserelais, Gebläsemotor Datenübertragungsstecker, Klimaanlagen-Steuermodul, Instrumentenblock,Multifunktionsschalter, Lenkradeinstellmodul, BCM, Türwarnschalter, Innenraumleuchte,Bodenleuchte links/rechts, Türleuchte, IMS-Steuermodul
Nicht belegt
Steckdose hintenWaschanlagenrelais, Wischerrelais (Schnell), Wischermotor Sicherung (MEMORY, AUDIO-1)
SICHERUNGSWERT 10A 10A 10A 10A 15A 15A 10A10A 10A 15A 15A 15A25A 30A
SICHERUNGS
S/HTR
MODULE-2
A/CON
DIESEL
C/LIGHTER T/SIG
RR CURTAIN
H/LP
A/CON SW MEMORY
PIC
ACC SOCKET WIPER
POWER CONN

Abgasreinigungsanlage............................................... 7-2
Katalysator ................................................................... 7-3
EGR-System ................................................................ 7-4
7
ABGASREINIGUNGSSYSTEM
7

7ABGASREINIGUNGS SYSTEM
2ABGASREINIGUNGSANLAGE
H010A01A-GST (Falls vorhanden) Ihr Hyundai ist mit einer Abgasreinigungsanlage ausgestattetund erfüllt alle geltenden Abgasgrenzwerte. Es gibt die folgenden dreiAbgasreinigungssysteme:
(1) Kurbelgehäuse-Entlüftung
(2) Kraftstoffverdampfungsanlage
(3) Abgasreinigungsanlage Um die korrekte Funktion der Abgasreinigungsanlage zu gewährleisten, sollte das Fahrzeugentsprechend den in diesem Handbuch aufgeführten Wartungsvorgaben von einem Hyundai-Vertragshändlerüberprüft und gewartet werden. H010C02Y-GST
2. Kraftstoffdampf-
Rückhaltesystem
Dieses System verhindert, daß Kraftstoffdämpfe in die freie Luftgelangen können. Aktivkohlefilter Im Kraftstofftank entstehende Kraftstoffdämpfe werden im eingebauten Aktivkohlefilter absorbiert und eingelagert. Bei laufendem Motorwerden die im Aktivkohlefilter absorbierten Kraftstoffdämpfe durch das Spülsteuermagnetventil in denDruckspeicher gesogen. Magnetventil Die elektronische Motorsteuerung sorgt dafür, daß dieses Magnetventil geschlossen bleibt, solange der Motornicht seine Betriebstemperatur erreicht hat oder auch während er im Leerlauf läuft. Bei betriebswarmem Motor undnormalem Fahrbetrieb öffnet sich das Magnetventil, so daß die angesammelten Kraftstoffdämpfe derVerbrennung im Motor zugeführt werden. H010D01A-AST
3. Abgasreinigungssystem Dieses System wurde in ein hochwirksames System zurReduzierung der Abgasemissionen unter Beibehaltung einer hohen Fahrzeugleistung integriert.
H010B01A-AST
1. Kurbelgehäuseentlüftung Die Gase und Dämpfe aus dem Kurbel- gehäuse werden dem Motor zur Ver-brennung zurückgeführt.

7
ABGASREINIGUNGS SYSTEM
3
!

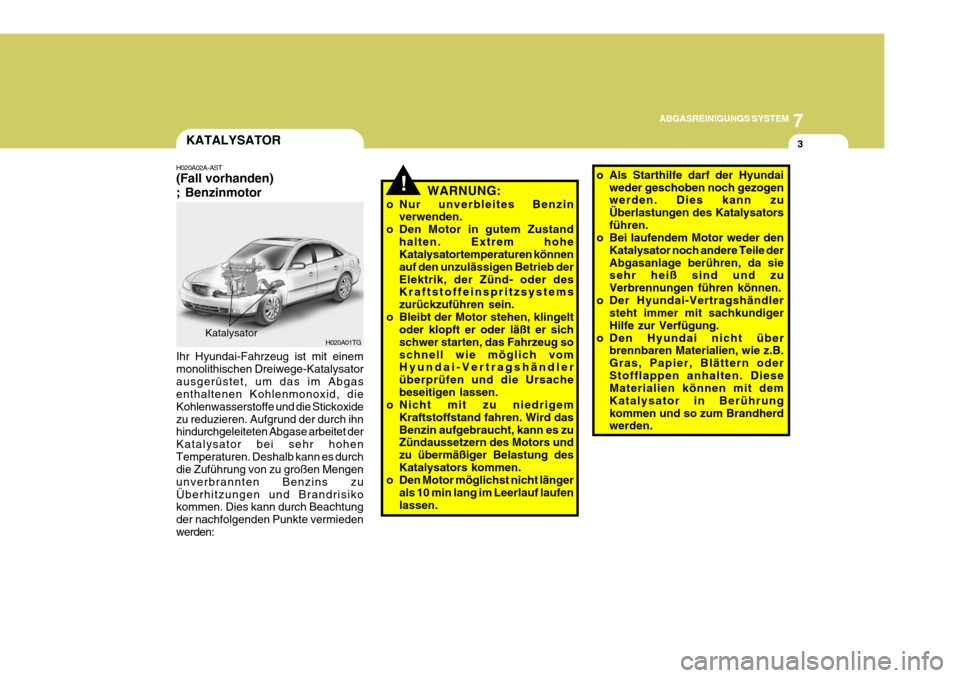

KATALYSATOR
H020A02A-AST (Fall vorhanden) ; Benzinmotor WARNUNG:
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten. Extrem hohe Katalysatortemperaturen können auf den unzulässigen Betrieb derElektrik, der Zünd- oder des Kraftstoffeinspritzsystems zurückzuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sichschwer starten, das Fahrzeug soschnell wie möglich vom Hyundai-Vertragshändler überprüfen und die Ursachebeseitigen lassen.
o Nicht mit zu niedrigem
Kraftstoffstand fahren. Wird dasBenzin aufgebraucht, kann es zu Zündaussetzern des Motors und zu übermäßiger Belastung desKatalysators kommen.
o Den Motor möglichst nicht länger
als 10 min lang im Leerlauf laufenlassen.
Ihr Hyundai-Fahrzeug ist mit einemmonolithischen Dreiwege-Katalysatorausgerüstet, um das im Abgas enthaltenen Kohlenmonoxid, die Kohlenwasserstoffe und die Stickoxidezu reduzieren. Aufgrund der durch ihn hindurchgeleiteten Abgase arbeitet der Katalysator bei sehr hohenTemperaturen. Deshalb kann es durch die Zuführung von zu großen Mengen unverbrannten Benzins zuÜberhitzungen und Brandrisiko kommen. Dies kann durch Beachtung der nachfolgenden Punkte vermiedenwerden: o Als Starthilfe darf der Hyundai
weder geschoben noch gezogen werden. Dies kann zu Überlastungen des Katalysatorsführen.
o Bei laufendem Motor weder den
Katalysator noch andere Teile derAbgasanlage berühren, da sie sehr heiß sind und zu Verbrennungen führen können.
o Der Hyundai-Vertragshändler steht immer mit sachkundigerHilfe zur Verfügung.
o Den Hyundai nicht über brennbaren Materialien, wie z.B.Gras, Papier, Blättern oderStofflappen anhalten. Diese Materialien können mit dem Katalysator in Berührungkommen und so zum Brandherd werden.
H020A01TGKatalysator

7ABGASREINIGUNGS SYSTEM
4
H020D01S-GST (Falls vorhanden) ;Dieselmotor Ihr Hyundai-Fahrzeug ist mit einem Oxi- dations-Katalysator ausgestattet, derdie Anteile von Kohlenmonoxid, Kohlenwasser-stoffen und Partikeln im Abgas reduziert.EGR-SYSTEM
H020C01S-GST ;Bei Dieselmotor Das Abgasrückführungssystem regelt Stickoxide durch Rückführung eines Teils der Abgase in den Motor, wodurchdie Verbrennungstemperatur in den Zylindern reduziert wird.

Fahrgestellnummer (VIN) ........................................................ 8-2 Motornummer........................................................................... 8-2
Empfohlener Reifenluftdruck .................................................... 8-2Winterreifen .............................................................................. 8-3
Schneekette n ........................................................................... 8-4
Auswechseln der Reifen Untereinander .................................. 8-4
Auswuchten der Räder ............................................................ 8-5Reifentraktion ........................................................................... 8-5
Wann Müssen Reifen Ausgewechselt Werden ....................... 8-5
Ersatzrad und Werkzeug ......................................................... 8-6
8

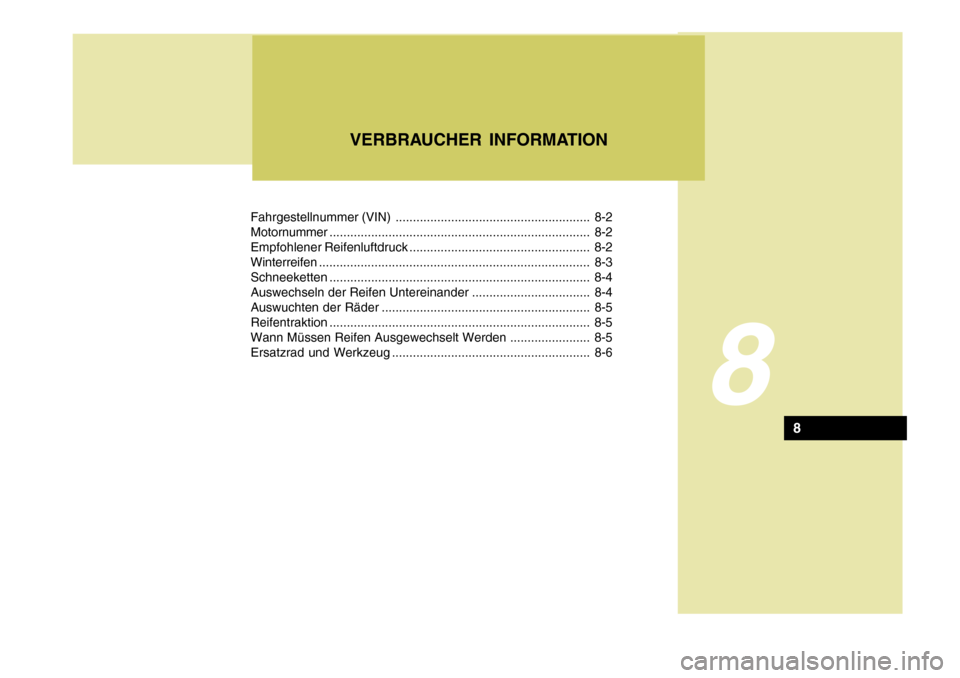

VERBRAUCHER INFORMATION
8
