2008 Hyundai Azera Betriebsanleitung (in German)

F9
1. Scheinwerfer-Leuchtweitenregler
..........................1-89
2. Nebelschlussleuchtenschalter ..............................1-84
3. Elektronisches stabilitätsprogramm (ESP)
(Falls vorhanden) .................................................. 2-13
4. Instrumentenbrett-Helligkeitsregler ........................1-91
5. Verstellung des Lenkrads in zwei Ebenen ...........1-117
6. Motorhauben-Entriegelungshebel ........................1-114
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein,können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereichegerät, die betroffenen Teile sofort mit Wasser abreiben.
!
HINWEIS: Die Anordnung des Schalters von Nr. 1 bis Nr. 4 kann den Optionen entsprechend geändert werden. 7. Zigaretten-Anzünder
............................................. 1-91
8. Aschenbecher ...................................................... 1-93
9. Sitzheizung (Falls vorhanden) ..............................1-29
10. Heckscheibenrolloschalter (Falls vorhanden) ......1-117
11. Digitale uhr ........................................................... 1-91
12. Beifahrer-Gurtwarnleuchte (Falls vorhanden) .........1-68
13. Schalter für Warnblinkanlage ................................ 1-90
14. Steckdose ............................................................ 1-92

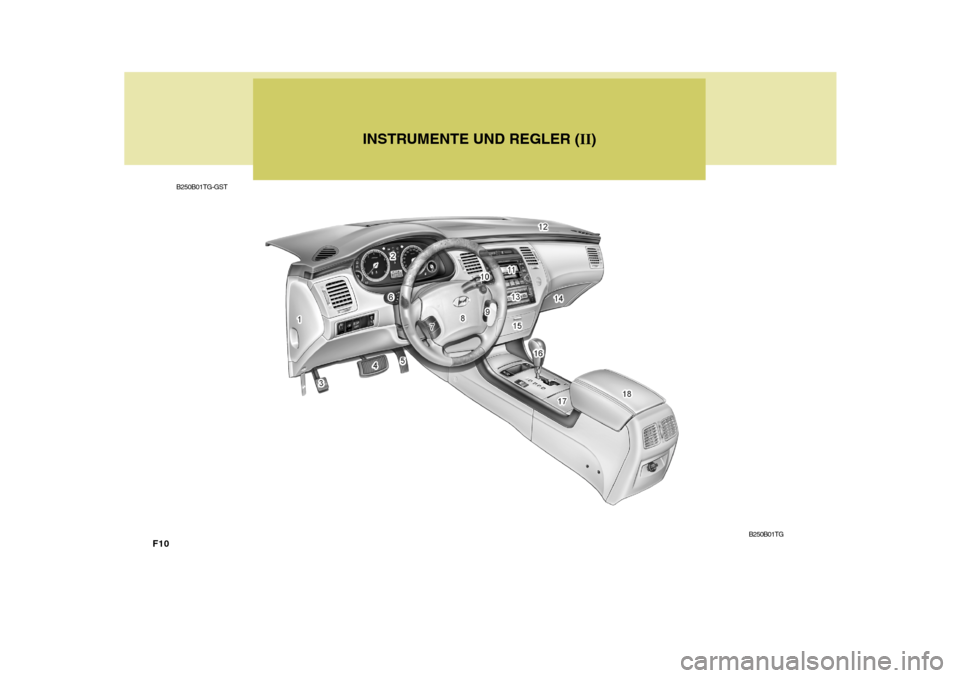

F10INSTRUMENTE UND REGLER (
II)
B250B01TG-GST
B250B01TG

F11
1. Sicherungskasten
................................................ 6-23
2. Instrumententafal ................................................. 1-60
3. Feststellbremspedal .............................. .............1-107
4. Bremspedal ........................................................... 2-5
5. Gaspedal .............................................................. 2-5
6. Multifunktionslichtschalter/ Schalter für Nebelscheinwerfer .....................1-81/1-84
7. Audio-Schalter im Lenkrad (Falls vorhanden) ..... 1-122
8. Horn/Fahrerairbag-Modul ............................1-115/1-49
9. Geschwindigkeitsreglerschalter
(Falls vorhanden) ............................................... 1-118
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden.Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein,können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereichegerät, die betroffenen Teile sofort mit Wasser abreiben.
! 10. Hebel für Frontscheibenwischer/
Scheibenwascher ................................................. 1-84
11. Audio System ( Falls vorhanden) ........................ 1-140
12. Beifahrer-Airbagmodul ................... ....................... 1-49
13. Heizung/Klimaanlagen-Bedienungstafel
(Falls vorhanden) ............................................... 1-126
14. Handschuhfach .................................................. 1-101
15. Ablagefach ......................................................... 1-102
16. Schalthebel ........................................................... 2-7
17. Vorderer Getränkehalter .......................................1-93
18. Mittelkonsol e ..................................................... 1-102

IHR FAHRZEUG AUF EINEN BLICK
F12
Fernlichtkontrolleuchte Warnanzeige bei offener Tür
Gurtwarnleuchte und Warnton
Blinker-Kontrolleuchten
Öldruck-Warnleuchte Feststellbrems-, Bremsflüssigkeits-stand- Warnleuchte Batterielade-kontrolleuchte
Servicewarnanzeige (SRI) für das zusätzliche Rückhalte-system (SRS)
Motorwarnleuchte
Warnleuchte bei zu niedrigem Flüssigkeitsstandin der Waschanlage
B255A02TG-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL * Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-64.
CRUISE-Anzeigeleuchte (Falls vorhanden)
SET-Anzeigeleuchte (Falls vorhanden)
Kraftstoffwarnleuchte
Kofferraumklappen-warnleuchte Wegfahrsperren-Anzeige
Kontrolleuchte für ausgeschalteten Beifahrer-Airbag (Falls vorhanden)
ABS-WarnleuchteAnzeigen für das Elektronische Stabilitätsprogramm (Falls vorhanden)
Kontrolleuchte für Nebelscheinwerfer
Vorglüh-Anzeigeleuchte (Dieselmotor)
Kraftstoffilterwarnleuchte (Dieselmotor)

Empfehlungen zum Kraftstoff ................................................... 1-2
Einfahren eines Neufahrzeugs ................................................. 1-4
Wegfahrsperre .......................................................................... 1-6Türverriegelungen.................................................................... 1-11
Diebstahlalarm ......................................................................... 1-15
Fenster .................................................................................... 1-19
Sitze ......................................................................................... 1-23
I.M.S (Integrierte Speichersystem) ..........................................1-27
Sicherheitsgurte ....................................................................... 1-32
Kinderrückhaltesystem ............................................................ 1-37
Zusätzliches Rückhaltesystem (Airbag) ..................................1-48
Instrumentenfeld und Anzeigen ...............................................1-60
Anzeige und Warnleuchte ........................................................ 1-64
Bordcomputer .......................................................................... 1-76
Kombi-schalter für Blinker und Fahrlicht ..................................1-81
Schalter für Scheibenwischer und Waschanlage....................1-84
Schiebedach ............................................................................ 1-95
Spiegel ................................................................................... 1-103
Haubenen Triegelung ............................................................. 1-114
Geschwindigkeitsregler ......................................................... 1-118
Bedienelemente von Heizung und Kühlgebläse .................... 1-124
Stereoanlage .......................................................................... 1-135
Scheibenantenne ................................................................... 1-138
Audio System ........................................................................ 1-140
EIGENSCHAFTEN DES HYUNDAI
1
1

1EIGENSCHAFTEN DES HYUNDAI
2
B010A02CM-SST Verwendung von bleifreiem Ben- zin Für eine optimale Fahrzeugleistung empfehlen wir Ihnen, unverbleites Ben- zin mit einer Oktanzahl von 95 ROZoder höher zu verwenden. Unverbleites Benzin mit einer Oktanzahl von 91 ROZ kann verwendet werden,hat aber Einfluss auf die Motorleistung des Fahrzeugs. Durch die Verwendung von verbleitemBenzin wird der Katalysator unwirksam, und es kommt zu Fehlfunktionen des Abgasreinigungssystems. Dies kanndarüber hinaus zu erhöhten Wartungsausgaben führen.EMPFEHLUNGEN ZUM KRAFTSTOFF
B010A01TG-A
NUR BLEIFREIES
BENZIN Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßtsich die größere, für verbleites Benzin an Tankstellen verwendete Zapfeinrichtung nicht in dieKraftstofftanköffnung einführen. Verwendung von Diesel Dieselkraftstoff Dieselmotoren dürfen nur mit handelsüblichem Dieselkraftstoff, der dem Standard EN 590 oder einemvergleichbaren Standard entspricht, betrieben werden. (EN steht für „Europäische Norm“). Verwenden Siekeinen Schiffsdiesel, keine Heizöle und keine nicht zugelassenen Additive, da dadurch ein größerer Verschleiß stattfindetund der Motor und das Kraftstoffsystem beschädigt werden. Die Verwendung nicht freigegebener Kraftstoffe und / oderKraftstoffzusätze führt zu einer Einschränkung Ihrer Garantieansprüche. Für Ihr Fahrzeug muss Dieselkraftstoffmit 52 bis 54 Cetan verwendet werden. Wenn zwei verschieden Dieselsorten angeboten werden, verwenden SieSommer- oder Winterkraftstoff entsprechend der folgenden Temperaturvorgaben. VORSICHT:
Lassen Sie kein Benzin oder Wasserin den Tank gelangen. Es würde notwendig sein, das Benzin bzw. Wasser abzulassen und dieLeitungen zu entleeren, um das Festlaufen der Einspritzpumpe und Motorschäden zu verhindern.
!
o Über -5°C ... Sommer-Dieselkraftstoff. o Unter -5°C ... Winter-Dieselkraftstoff. Beachten Sie den Kraftstoffstand im Tank sehr sorgfältig: Wenn der Motor aufgrund von Kraftstoffmangel stehen bleibt, mussdas gesamte Kraftstoffsystem entlüftet werden, um den Motor wieder anlassen zu können.

1
EIGENSCHAFTEN DES HYUNDAI
3
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiemBenzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Mo-tors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit einerunbestimmten Menge von ALKOHOL oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.
Biodiesel Handelsübliche Biodieselbeimischungen von bis zu max. 5% Biodiesel, allgemein bekannt als "B5-Biodiesel", kann für IhrFahrzeug verwendet werden, wenn der Kraftstoff dem Standard EN 14214 oder einem gleichwertigen Standardentspricht. (EN steht für "Europäische Norm"). Die Verwendung von Biokraftstoffen, die aus Raps-Methylester (RME), Fettsäure- Methylester (FAME) oder pflanzlichem Methylester (VME) gewonnen wurden,als auch das Beimischen dieser Biokraftstoffe in Dieselkraftstoff führt zu erhöhtem Verschleiß oderBeschädigungen des Motors und des Kraftstoffsystems. Die Instandsetzung oder der Austauschvon Komponenten, die aufgrund der Verwendung nicht zugelassener Kraftstoffe Verschleiß oderBeschädigungen aufweisen, unterliegt nicht der Herstellergarantie. VORSICHT:
o Verwenden Sie niemals Kraftstoff, weder Dieselkraftstoff noch B5- Biodiesel, der nicht den jeweilsgültigen Spezifikationen der Mineralölindustrie entspricht.
o Verwenden Sie niemals Kraftstoffzusätze oder veränderteKraftstoffsorten, die vom Fahrzeughersteller nichtempfohlen oder freigegeben wurden.
!

1EIGENSCHAFTEN DES HYUNDAI
4EINFAHREN EINES NEUFAHRZEUGS
B020A01S-GST Die ersten 2000 km (Benzinmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings istes dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000 km diefolgenden Empfehlungen beachtet werden:
o Nicht schneller fahren als 130 km/h.
o Während des Fahrens darauf
achten, daß die Drehzahl des Mo- tors sich bei einem Wert zwischen 2000 min -1
und 4000 min -1
(Umdrehungen pro Minute) befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig
fahren (in anderen Worten, miteinem zu hohen Gang nicht so langsam fahren, daß der Motor"bockt": in einen niedrigeren Gang schalten).
B010D02S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundaiverwendet werden. Durch die Verwendung eines solchen Kraftstoffs kann die Motorleistungherabgesetzt und Teile des Kraftstoffsystems können beschädigt werden.
!
VORSICHT:
Beschädigungen des Kraftstoff-sys- tems und Leistungsverrin-gerung,die auf die Verwendung von Metha- nol oder Methanol enthaltenden Kraftstoffen zurück-zuführen sind,werden nicht von der befristeten Hyundai-Garantie für das neue Fahrzeug abgedeckt. B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssenfolgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich
Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist.
