2008 Hyundai Azera Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
125

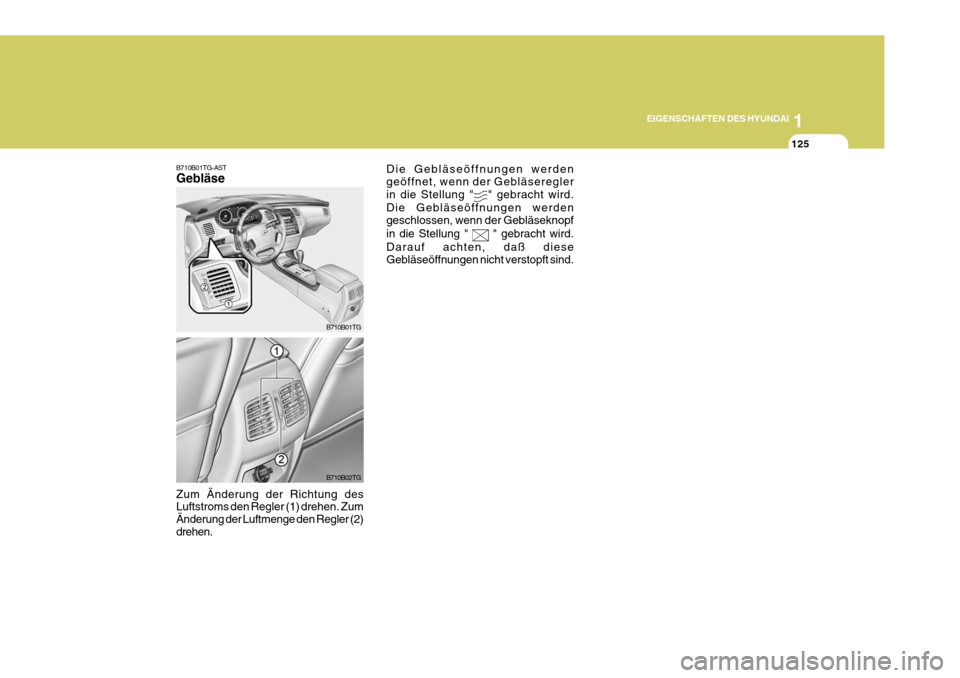

B710B01TG-AST Gebläse
B710B01TG
Zum Änderung der Richtung des Luftstroms den Regler (1) drehen. Zum Änderung der Luftmenge den Regler (2)drehen.
B710B02TG Die Gebläseöffnungen werden geöffnet, wenn der Gebläseregler in die Stellung "
" gebracht wird.
Die Gebläseöffnungen werden geschlossen, wenn der Gebläseknopf in die Stellung "
" gebracht wird.
Darauf achten, daß diese Gebläseöffnungen nicht verstopft sind.

1EIGENSCHAFTEN DES HYUNDAI

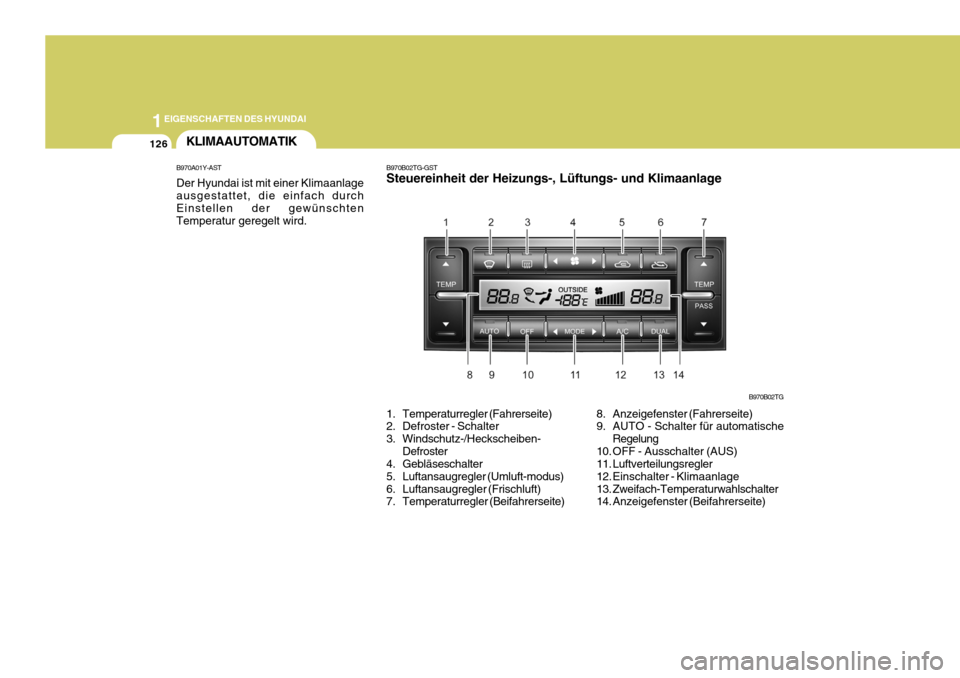

126KLIMAAUTOMATIK
B970A01Y-AST Der Hyundai ist mit einer Klimaanlage ausgestattet, die einfach durch Einstellen der gewünschten Temperatur geregelt wird.
1. Temperaturregler (Fahrerseite)
2. Defroster - Schalter
3. Windschutz-/Heckscheiben-Defroster
4. Gebläseschalter
5. Luftansaugregler (Umluft-modus)
6. Luftansaugregler (Frischluft)
7. Temperaturregler (Beifahrerseite) B970B02TG
B970B02TG-GST Steuereinheit der Heizungs-, Lüftungs- und Klimaanlage
8. Anzeigefenster (Fahrerseite)
9. AUTO - Schalter für automatischeRegelung
10. OFF - Ausschalter (AUS)
11. Luftverteilungsregler
12. Einschalter - Klimaanlage
13. Zweifach-Temperaturwahlschalter
14. Anzeigefenster (Beifahrerseite)

1
EIGENSCHAFTEN DES HYUNDAI
127

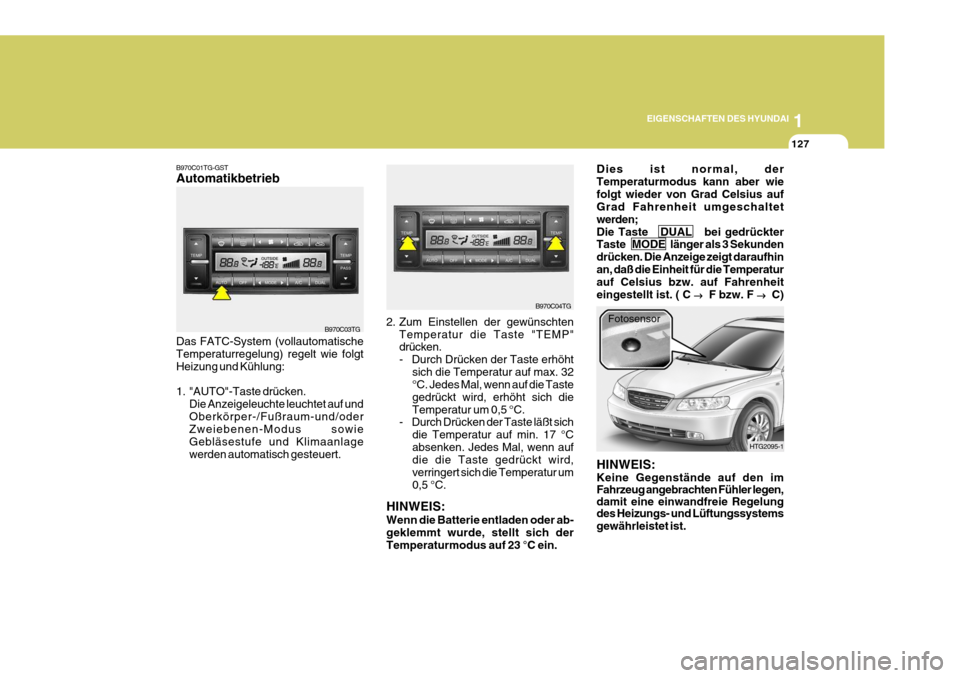

B970C01TG-GST Automatikbetrieb
HINWEIS: Wenn die Batterie entladen oder ab- geklemmt wurde, stellt sich der Temperaturmodus auf 23 °C ein.
B970C03TG
B970C04TG
HTG2095-1
Fotosensor
Dies ist normal, derTemperaturmodus kann aber wiefolgt wieder von Grad Celsius auf Grad Fahrenheit umgeschaltet werden;Die Taste DUAL bei gedrückter Taste MODE länger als 3 Sekunden drücken. Die Anzeige zeigt daraufhinan, daß die Einheit für die Temperatur auf Celsius bzw. auf Fahrenheit eingestellt ist. ( C


F bzw. F


C)
2. Zum Einstellen der gewünschten Temperatur die Taste "TEMP" drücken.
- Durch Drücken der Taste erhöht sich die Temperatur auf max. 32 °C. Jedes Mal, wenn auf die Taste gedrückt wird, erhöht sich dieTemperatur um 0,5 °C.
- Durch Drücken der Taste läßt sich
die Temperatur auf min. 17 °Cabsenken. Jedes Mal, wenn auf die die Taste gedrückt wird, verringert sich die Temperatur um0,5 °C.
Das FATC-System (vollautomatische Temperaturregelung) regelt wie folgt Heizung und Kühlung:
1. "AUTO"-Taste drücken.
Die Anzeigeleuchte leuchtet auf und Oberkörper-/Fußraum-und/oder Zweiebenen-Modus sowie Gebläsestufe und Klimaanlagewerden automatisch gesteuert. HINWEIS: Keine Gegenstände auf den im Fahrzeug angebrachten Fühler legen, damit eine einwandfreie Regelung des Heizungs- und Lüftungssystems gewährleistet ist.

1EIGENSCHAFTEN DES HYUNDAI
128

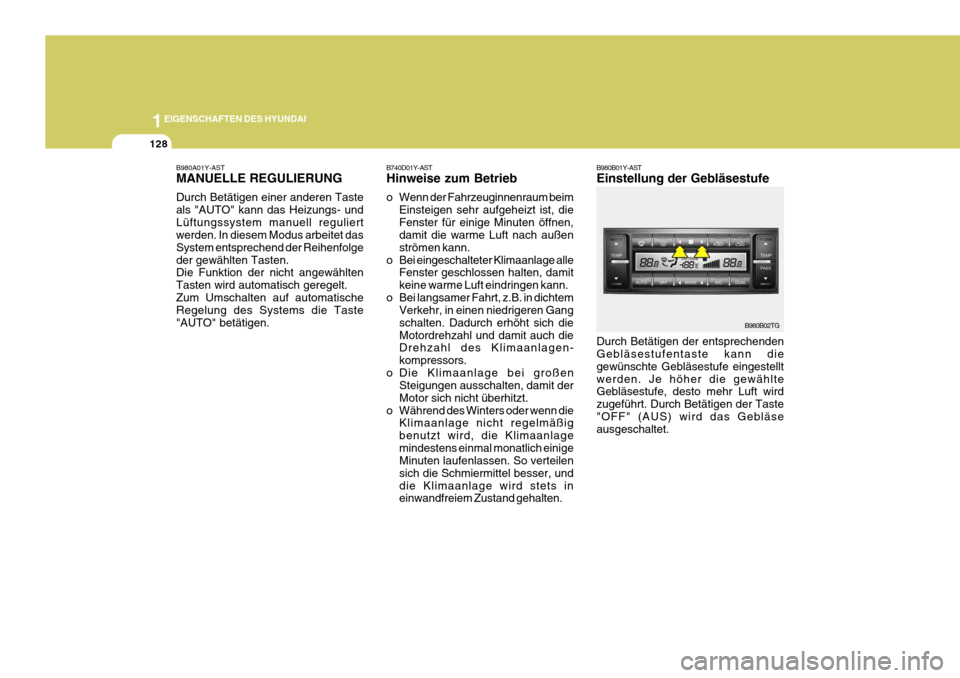

B980B01Y-AST Einstellung der Gebläsestufe
B980B02TG
B980A01Y-ASTMANUELLE REGULIERUNG Durch Betätigen einer anderen Taste als "AUTO" kann das Heizungs- undLüftungssystem manuell reguliert werden. In diesem Modus arbeitet das System entsprechend der Reihenfolgeder gewählten Tasten. Die Funktion der nicht angewählten Tasten wird automatisch geregelt.Zum Umschalten auf automatische Regelung des Systems die Taste "AUTO" betätigen.
Durch Betätigen der entsprechenden Gebläsestufentaste kann die gewünschte Gebläsestufe eingestelltwerden. Je höher die gewählte Gebläsestufe, desto mehr Luft wird zugeführt. Durch Betätigen der Taste"OFF" (AUS) wird das Gebläse ausgeschaltet.
B740D01Y-AST Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum beim
Einsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nach außen strömen kann.
o Bei eingeschalteter Klimaanlage alle Fenster geschlossen halten, damitkeine warme Luft eindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gangschalten. Dadurch erhöht sich dieMotordrehzahl und damit auch die Drehzahl des Klimaanlagen- kompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit derMotor sich nicht überhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßigbenutzt wird, die Klimaanlagemindestens einmal monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, unddie Klimaanlage wird stets in einwandfreiem Zustand gehalten.

1
EIGENSCHAFTEN DES HYUNDAI
129
B740A01LZ-AST Klimaanlagenschalter Die Klimaanlage wird durch Drücken der Taste A/C auf der Heizungs-/ Klimaanlagen-Bedientafel ein- und ausgeschaltet. B740A02TG
Bei der FRISCHLUFT-Wahl tritt Luftvon außen in das Fahrzeug ein und wirdentsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt.Bei der UMLUFT-Wahl, wird die Luft aus dem Fahrzeug durch die Heizanlage eingesogen, und entsprechend denanderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt. HINWEIS: Es sollte darauf hingewiesen werden, daß ein längerer Betrieb der Heizung im UMLUFT-Modus ein Beschlagen der Windschutzscheibe und derseitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeug erscheint dann auch etwas"verbraucht". Zusätzlich führt eine längere Verwendung der Klimaanlage im UMLUFT-Moduszum Austrocknen der Luft imB675C01TG-AST Luftansaugregler
Dieser Regler wird verwendet, um eine Wahl zwischen frischer Außenluft oder umgewälzter Innenraumluft zu treffen.Die Reglertaste drücken, um den Luftan-saugregler umzuschalten (Frischluft - Umluft).
FRISCHLUFT ( ) : Die untere
Anzeigelampe erlischt wenn die Luftklappe in Außenluftstellung ist .
UMLUFT-MODUS ( ) : Die
Anzeige auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht. HTG2144-1

1EIGENSCHAFTEN DES HYUNDAI
130

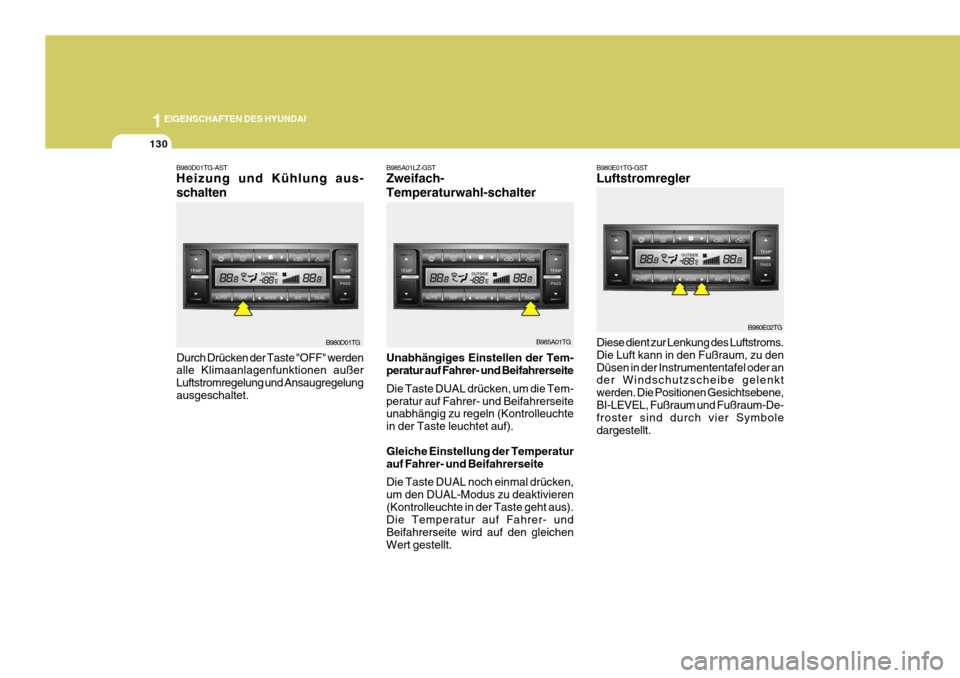

B980D01TG-AST Heizung und Kühlung aus- schalten Durch Drücken der Taste "OFF" werden alle Klimaanlagenfunktionen außer Luftstromregelung und Ansaugregelungausgeschaltet. B980D01TGB985A01LZ-GST Zweifach- Temperaturwahl-schalter Unabhängiges Einstellen der Tem- peratur auf Fahrer- und Beifahrerseite Die Taste DUAL drücken, um die Tem- peratur auf Fahrer- und Beifahrerseite unabhängig zu regeln (Kontrolleuchte in der Taste leuchtet auf). Gleiche Einstellung der Temperatur auf Fahrer- und Beifahrerseite Die Taste DUAL noch einmal drücken, um den DUAL-Modus zu deaktivieren(Kontrolleuchte in der Taste geht aus). Die Temperatur auf Fahrer- und Beifahrerseite wird auf den gleichenWert gestellt. B985A01TGB980E01TG-GST Luftstromregler Diese dient zur Lenkung des Luftstroms. Die Luft kann in den Fußraum, zu denDüsen in der Instrumententafel oder an der Windschutzscheibe gelenkt werden. Die Positionen Gesichtsebene,BI-LEVEL, Fußraum und Fußraum-De- froster sind durch vier Symbole dargestellt.
B980E02TG

1
EIGENSCHAFTEN DES HYUNDAI
131

Fußraumposition
Die Luft tritt durch die Bodendüsen, die Windschutzscheiben-Defrosterdüse,die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus. HTG2129
Gesichtsebene
Durch Wahl des Modus "Gesicht" tritt die Luft durch die oberen Luftdüsen und das hintere Gebläse aus.
Bi-Level
Die Luft tritt durch die Gesichtsdüsen, die Bodendüsen und das hintere Gebläse
aus. Auf diese Weise kann über die Instrumententafel-Belüftungsdüsenkühlere Luft und gleichzeitig über die Fußraum-Belüftungsdüsen wärmere Luft zugeführt werden. HTG2128
HTG2127

1EIGENSCHAFTEN DES HYUNDAI
132

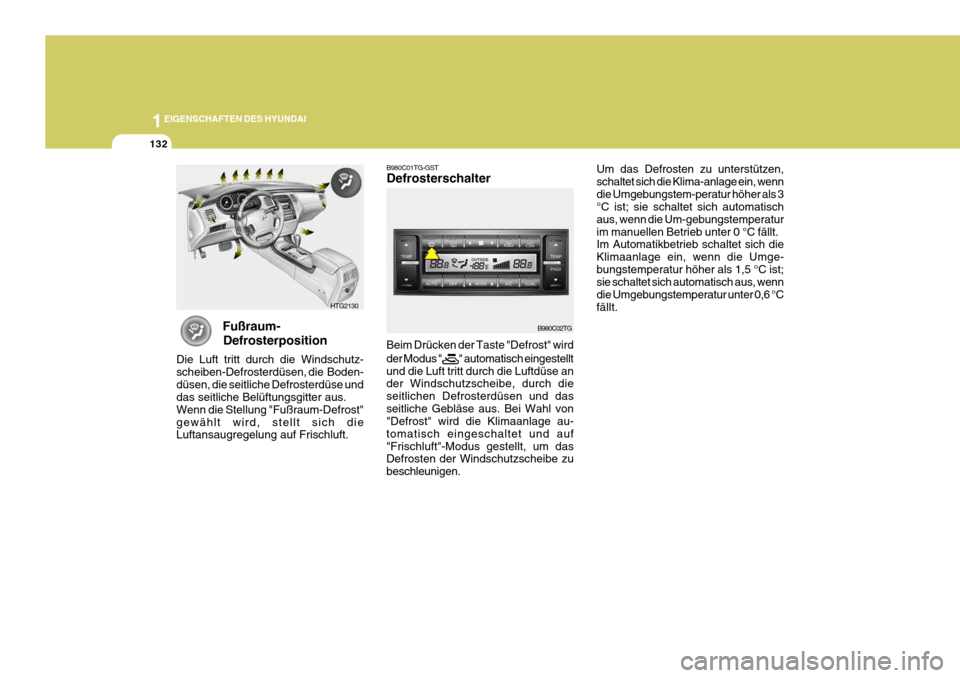

Fußraum-
Defrosterposition
Die Luft tritt durch die Windschutz- scheiben-Defrosterdüsen, die Boden-düsen, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus. Wenn die Stellung "Fußraum-Defrost"gewählt wird, stellt sich die Luftansaugregelung auf Frischluft. HTG2130
B980C01TG-GST Defrosterschalter
Beim Drücken der Taste "Defrost" wird der Modus "
" automatisch eingestellt
und die Luft tritt durch die Luftdüse an der Windschutzscheibe, durch die seitlichen Defrosterdüsen und dasseitliche Gebläse aus. Bei Wahl von "Defrost" wird die Klimaanlage au- tomatisch eingeschaltet und auf"Frischluft"-Modus gestellt, um das Defrosten der Windschutzscheibe zu beschleunigen. B980C02TG
Um das Defrosten zu unterstützen, schaltet sich die Klima-anlage ein, wenndie Umgebungstem-peratur höher als 3 °C ist; sie schaltet sich automatisch aus, wenn die Um-gebungstemperaturim manuellen Betrieb unter 0 °C fällt. Im Automatikbetrieb schaltet sich die Klimaanlage ein, wenn die Umge-bungstemperatur höher als 1,5 °C ist; sie schaltet sich automatisch aus, wenn die Umgebungstemperatur unter 0,6 °Cfällt.
