ŽárovkaTypPříkonObrázek
Dálková světlaH160 WE
Potkávací světlaH155 WD
Přední obrysová světlaW5W5 WA
Přední ukazatele směruPY21W21 WB
Boční ukazatele směruWY5W5 WA
Zadní ukazatele směruPY21W21 WB
Koncová světla/zadní světla do mlhyP4/21W4 W/21 WB
Brzdová světlaP21W21 WB
Třetí brzdové světloW5W5 WA
Světlo zpátečkyP21W21 WB
Přední světla do mlhy (pokud jsou ve výbavě)H155 WE
Přední stropní svítilna s kolébkovým prosvětlovacím krytemC10 WC
Přední stropní svítilna s bodovými světly (pokud je ve výbavě)C10 WC
Zadní stropní svítilna (pokud je ve výbavě)C10 WC
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:46 Stránka 136

137
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
VÝMĚNA ŽÁROVKY
VNĚJŠÍHO SVĚTLA
Typ žárovky a příslušný příkon jsou
uvedeny v části „Výměna žárovky”.
PŘEDNÍ OPTICKÉ SKUPINY,
obr. 23
Přední optické skupiny obsahují
žárovky předních obrysových světel,
potkávacích, dálkových světel a uka-
zatelů směru.
Uspořádání žárovek v optické skupině
je následující:
Aobrysová světla a potkávací/dálko -
vá;
Bukazatele směru.
OBRYSOVÁ SVĚTLA
Při výměně žárovky postupujte násle-
dovně:
sejměte ochranný kryt,
A - obr.
23
;
otočte držák žárovky
A - obr. 24
doleva a vyjměte jej; vyjměte žárovku B a vyměňte ji;
instalujte novou žárovku, instalujte
držák žárovky
A - obr. 24
a správně namontujte ochranný
kryt
A - obr. 23.
Obr. 23F0T0093mm F0T0094mObr. 24F0T0094m
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:46 Stránka 137

ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
138
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI

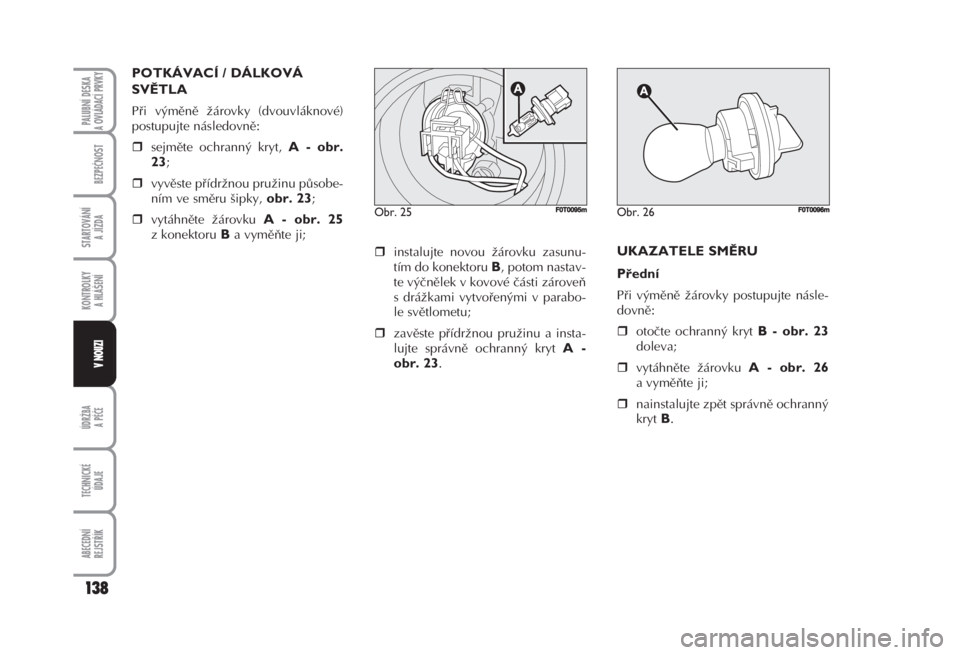

POTKÁVACÍ / DÁLKOVÁ
SVĚTLA
Při výměně žárovky (dvouvláknové)
postupujte následovně:
sejměte ochranný kryt,
A - obr.
23
;
vyvěste přídržnou pružinu působe-
ním ve směru šipky,
obr. 23;
vytáhněte žárovku
A - obr. 25
z konektoru Ba vyměňte ji;
instalujte novou žárovku zasunu-
tím do konektoru
B, potom nastav-
te výčnělek v kovové části zároveň
s drážkami vytvořenými v parabo-
le světlometu;
zavěste přídržnou pružinu a insta-
lujte správně ochranný kryt
A -
obr. 23
.
UKAZATELE SMĚRU
Přední
Při výměně žárovky postupujte násle-
dovně:
otočte ochranný kryt
B - obr. 23
doleva;
vytáhněte žárovku
A - obr. 26
a vyměňte ji;
nainstalujte zpět správně ochranný
kryt
B.
Obr. 25F0T0095mm F0T0096mObr. 26F0T0096m
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:46 Stránka 138

Postranní
Při výměně žárovky postupujte násle-
dovně:
posuňte svítilnu
A - obr. 27tak,
aby se stlačila upevňovací pružina
B - obr. 28a vyjměte svítilnu;
pootočte držák žárovky
Cdoleva,
vytáhněte žárovku
Dinstalovanou
zatlačením a vyměňte ji; zasuňte držák žárovky
Czpět do
svítilny a pootočte jej doprava;
nainstalujte svítilnu a zkontrolujte
její zajištění upevňovací pružinou
B.
PŘEDNÍ SVĚTLA DO MLHY
(jsou-li ve výbavě)
UPOZORNĚNÍ Výměnu předního
světla do mlhy svěřte autorizovanému
servisu Fiat.
139
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
Obr. 27F0T0097mm F0T0098mObr. 28F0T0098m
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:46 Stránka 139

ZADNÍ OPTICKÉ SKUPINY
Zadní sdružené svítilny obsahují
žárovky koncových světel, ukazatelů
směru, světel zpátečky/koncových
světel do mlhy a brzdových světel.
Optické skupiny zpřístupníte následo-
vně:
otevřete zadní křídlové dveře;
vyšroubujte šrouby
A - obr. 29,
abyste zpřístupnili optickou skupi-
nu
B - obr. 30;
vytáhněte konektor
C - obr. 30.
Uspořádání žárovek v optické skupině
obr. 31a obr. 32je následující:
Abrzdová světla;
Bukazatele směru;
Csvětla zpátečky;
Dobrysová světla / zadní světla do
mlhy.
Pro přístup k žárovkám zatáhněte
směrem ven 5 jazýčků
E - obr. 31.
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
140
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
Obr. 29F0T0099m
Obr. 30F0T0100mm F0T0102mObr. 32F0T0102m
Obr. 31F0T0101m
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:46 Stránka 140

141
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
TŘETÍ BRZDOVÉ SVĚTLO,
obr. 33
Výměnu třetího brzdového světla
svěřte autorizovanému servisu Fiat.
OSVĚTLENÍ RZ
Při výměně žárovek A- obr. 34postu-
pujte následovně:
působte na přídržné jazýčky v bo -
dech označených šipkami a vy táh -
něte držák žárovky;
otočte držák žárovky
B - obr. 35
doleva, potom vytáhněte žárovku
C.
Obr. 33F0T0103mm F0T0104m F0T0105mObr. 34F0T0104mm F0T0105mObr. 35F0T0105m
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:47 Stránka 141

VÝMĚNA ŽÁROVKY
VNITŘNÍHO
OSVĚTLENÍ
Typ žárovky a příslušný příkon jsou
uvedeny v části „Výměna žárovky”.
PŘEDNÍ STROPNÍ SVÍTILNA
Stropní svítilna s kolébkovým
prosvětlovacím krytem
Při výměně žárovek postupujte násle-
dovně:
vytáhněte svítilnu
A - obr. 36
působením v bodech označených
šipkou;
odklopte kryt
B - obr. 37 tak, jak
je znázorněno na obrázku;
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
