uvolněte žárovku C - obr. 43
z bočních kontaktů, zasuňte no -
vou žárovku, přičemž zkontrolujte
její správné usazení mezi kontakty;
přiklopte kryt
B - obr. 42a nain-
stalujte svítilnu, přičemž zkontro-
lujte její zajištění.
Verze Combi
Při výměně žárovky postupujte násle-
dovně:
stiskněte tlačítko
A - obr. 44a vy -
táhněte přenosnou svítilnu
B;
vytáhněte svítilnu působením v bo -
dech označených šipkou;
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
144
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
uvolněte žárovku C - obr. 45
z bočních kontaktů a vyměňte ji,
přičemž zkontrolujte její správné
usazení mezi kontakty;
Obr. 43F0T0024mObr. 44
AU
TO
F0T0108mm F0T0109mObr. 45
A
UTO
F0T0109m
7138_Fiorino_uzi_cz:5817.Scudo_uzi_zlom.qxd 27.11.2007 10:47 Stránka 144

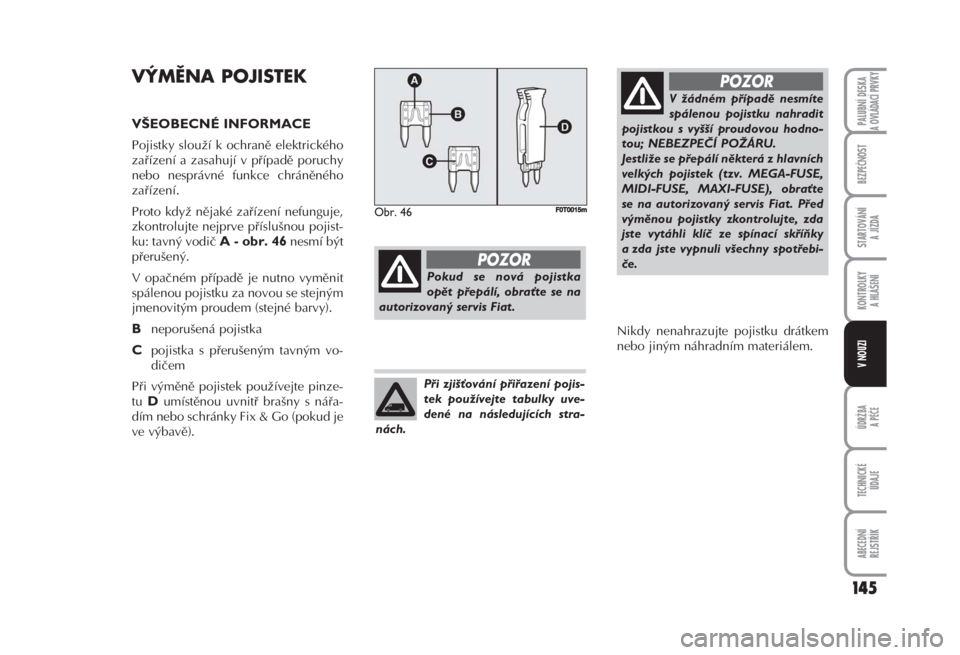

VÝMĚNA POJISTEK
